2013 Hyundai Elantra Инструкция по эксплуатации (in Russian)

Уход за автомобилем
16
7
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - КР ОМЕ СТРАН ЕВРОПЫ, ДЛЯ РОССИИ (ПРОДОЛЖЕНИЕ)
90 000 км (60 000 миль) или 72 месяца
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить все электрооборудование
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверьте тормозную жидкость/жидкость привода
сцепления (при наличии)
❑ Проверить педаль тормоза/сцепления
❑ Проверить тормозные диски и колодки (при наличии)
❑ Проверить тормозные барабаны и накладки (при наличии)
❑ Проверить ремень привода * 5
❑
Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверить топливный фильтр * 4
❑
Проверить воздушный фильтр топливного бака
❑ Проверить стояночный тормоз
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
❑ Проверить шины (давление и износ протекторов)
(Продолжение)
(Продолжение)
❑ Проверить вакуумный шланг
❑ Проверить клапанный зазор * 6
*7
(Через каждые 95 000 км (60 000 миль) или 48 месяцев)
❑ Проверить систему охлаждения
(Первые 60 000 км (40 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Замените воздушный фильтр
❑ Заменить воздушный фильтр системы управления
климатом
(при наличии)
❑ Заменить моторное масло и масляный фильтр * 1
❑
Добавить топливные присадки * 3
(Каждые 5 000 км или 6 месяцев)
❈ Проверить : Проверить, после чего, при необходимости,
отрегулировать, отремонтировать, очистить или заменить.
* 1
: Проверка уровня масла в двигателе и отсутствия утечек чер ез
каждые 500 км (350 миль) или перед продолжительной поездк ой.
* 2
: Эксплуатация автомобиля в летний период при темпера туре выше 40
°C (104 °F - САУДОВСКАЯ АРАВИЯ, ОАЭ, КУВЕЙТ, КАТАР, ИРАН,
ЙЕМЕН И.Т.Д) или движение со скоростью более 170 Км/ч (106
миль/ч) должны рассматриваться как тяжелые условия эксплуатации.
* 3
: Если невозможно приобрести высококачественный бензин с
присадками, отвечающий требованиям европейских стандартов п о
топливу (EN 228) или другим аналогичным требованиям,
рекомендуется добавить одну бутылку присадки. Присадки можно
приобрести у авторизованного дилера HYUNDAI. Там же можно
получить рекомендации по их использованию. Не добавляйте
другие присадки.

717
Уход за автомобилем
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - КРОМЕ СТРАН ЕВРОПЫ, ДЛЯ РОССИИ (ПРОДОЛЖЕНИЕ)
* 4
: Топливный фильтр считается не требующим обслуживания, одн ако,
в рамках данного графика технического обслуживания
рекомендуется проверять его через интервалы времени,
зависящие от качества топлива. В случае возникновения таких
критических явлений, как блокировка потока топлива, рыв ки, потеря
мощности, трудности с пуском и т. п., мы рекомендуем немед ленно
заменить топливный фильтр, независимо от графика техническо го
обслуживания. Для получения дополнительной информации
обратитесь к авторизованному дилеру HYUNDAI.
* 5
: Отрегулировать или при необходимости, заменить ремень при вода
генератора, насоса гидроусилителя рулевого механизма, водяного
насоса, а также ремень привода компрессора кондиционера (при
наличии).
* 6
: Для Вашего удобства, замена может быть произведена до
завершения указанного интервала, при износе, в ходе р емонте или
технического обслуживания других узлов автомобиля.
* 7
: При наличии сильного шума клапанов и/или вибрации дв игателя
проверьте и отрегулируйте при необходимости. Рекомендуе м
обратиться к авторизованному дилеру HYUNDAI для проверки
системы.

Уход за автомобилем
18
7
105 000 км (70 000 миль) или 84 месяца
❑ Проверить фильтр очистки воздуха
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверьте тормозную жидкость/жидкость привода
сцепления (при наличии)
❑ Проверить тормозные диски и колодки (при наличии)
❑ Проверить тормозные барабаны и накладки (при наличии)
❑ Проверить шаровые шарниры передней подвески
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
❑ Проверить шины (давление и износ протекторов)
❑ Проверить вакуумный шланг
❑ Заменить воздушный фильтр системы управления
климатом
(при наличии)
❑ Заменить моторное масло и масляный фильтр* 1
(Продолжение)
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - КР
ОМЕ СТРАН ЕВРОПЫ, ДЛЯ РОССИИ (ПРОДОЛЖЕНИЕ)
(Продолжение)
❑ Добавить топливные присадки * 3
(Каждые 5 000 км или 6 месяцев)
❈ Проверить : Проверить, после чего, при необходимости,
отрегулировать, отремонтировать, очистить или заменить.
* 1
: Проверка уровня масла в двигателе и отсутствия утечек чер ез
каждые 500 км (350 миль) или перед продолжительной поездк ой.
* 2
: Эксплуатация автомобиля в летний период при темпера туре выше 40
°C (104 °F - САУДОВСКАЯ АРАВИЯ, ОАЭ, КУВЕЙТ, КАТАР, ИРАН,
ЙЕМЕН И.Т.Д) или движение со скоростью более 170 Км/ч (106
миль/ч) должны рассматриваться как тяжелые условия эксплуатации.
* 3
: Топливный фильтр считается не требующим обслуживания, одн ако,
в рамках данного графика технического обслуживания
рекомендуется проверять его через интервалы времени,
зависящие от качества топлива. В случае возникновения таких
критических явлений, как блокировка потока топлива, рыв ки, потеря
мощности, трудности с пуском и т. п., мы рекомендуем немед ленно
заменить топливный фильтр, независимо от графика техническо го
обслуживания. Для получения дополнительной информации
обратитесь к авторизованному дилеру HYUNDAI.

719
Уход за автомобилем
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - КРОМЕ СТРАН ЕВРОПЫ, ДЛЯ РОССИИ (ПРОДОЛЖЕНИЕ)
120 000 км (80 000 миль) или 96 месяца
❑ Проверить фильтр очистки воздуха
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить все электрооборудование
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверьте тормозную жидкость/жидкость привода
сцепления (при наличии)
❑ Проверить педаль тормоза/сцепления
❑ Проверить систему охлаждения
(Первые 60 000 км (40 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить тормозные диски и колодки
❑ Проверить тормозные барабаны и накладки (при наличии)
❑ Проверить ремень привода * 5
❑
Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверить топливные магистрали,
топливные шланги и соединения
❑ Проверить стояночный тормоз
(Продолжение)
(Продолжение)
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
❑ Проверить шины (давление и износ протекторов)
❑ Проверить жидкость ручной коробки передач (при наличии)
❑ Осмотрите паровой шланг и крышку заливной
горловины топливного бака
❑ Проверить вакуумный шланг
❑ Заменить воздушный фильтр системы управления
климатом
(при наличии)
❑ Заменить моторное масло и масляный фильтр * 1
❑
Замените топливный фильтр * 4
❑
Замените воздушный фильтр топливного бака
❑ Заменить свечи зажигания (никелевые)
❑ Заменить свечи зажигания (иридиевые)
(через каждые 160 000 км (100 000 миль)
❑ Заменить охлаждающую жидкость * 6
*8
(Первые 200 000 км (120 000 миль) или 120 месяцев,
после каждых 40 000 км (25 000 миль) или 24 месяцев)
❑ Добавить топливные присадки * 3
(Каждые 5 000 км или 6 месяцев)

Уход за автомобилем
20
7
Без проверки, обслуживание не тр ебуется
❑ Жидкость для автоматических трансмиссий
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - КР ОМЕ СТРАН ЕВРОПЫ, ДЛЯ РОССИИ (ПРОДОЛЖЕНИЕ)
❈ Проверить : Проверить, после чего, при необходимости,
отрегулировать, отремонтировать, очистить или заменить.
* 1
: Проверка уровня масла в двигателе и отсутствия утечек чер ез
каждые 500 км (350 миль) или перед продолжительной поездк ой.
* 2
: Эксплуатация автомобиля в летний период при темпера туре выше 40
°C (104 °F - САУДОВСКАЯ АРАВИЯ, ОАЭ, КУВЕЙТ, КАТАР, ИРАН,
ЙЕМЕН И.Т.Д) или движение со скоростью более 170 Км/ч (106
миль/ч) должны рассматриваться как тяжелые условия эксплуатации.
* 3
: Если невозможно приобрести высококачественный бензин с
присадками, отвечающий требованиям европейских стандартов п о
топливу (EN 228) или другим аналогичным требованиям,
рекомендуется добавить одну бутылку присадки. Присадки можно
приобрести у авторизованного дилера HYUNDAI. Там же можно
получить рекомендации по их использованию. Не добавляйте др угие
присадки.
* 4
: Топливный фильтр считается не требующим обслуживания, одн ако,
в рамках данного графика технического обслуживания
рекомендуется проверять его через интервалы времени,
зависящие от качества топлива. В случае возникновения таких
критических явлений, как блокировка потока топлива, рыв ки, потеря
мощности, трудности с пуском и т. п., мы рекомендуем немед ленно
заменить топливный фильтр, независимо от графика техническо го
обслуживания. Для получения дополнительной информации
обратитесь к авторизованному дилеру HYUNDAI. *
5
: Отрегулировать или при необходимости, заменить ремень при вода
генератора, насоса гидроусилителя рулевого механизма, водяного
насоса, а также ремень привода компрессора кондиционера (при
наличии).
* 6
: Для Вашего удобства, замена может быть произведена до
завершения указанного интервала, при износе, в ходе р емонте или
технического обслуживания других узлов автомобиля.
* 8
: Когда добавляется охлаждающая жидкость, нужно применять в
вашем автомобиле только деионизированную или мягкую воду и
никогда не добавлять жесткую воду в охлаждающую жидкость,
залитую на заводе. Неподходящая охлаждающая смесь может
привести к серьезным неисправностям или поломкам двигателя
.

721
Уход за автомобилем

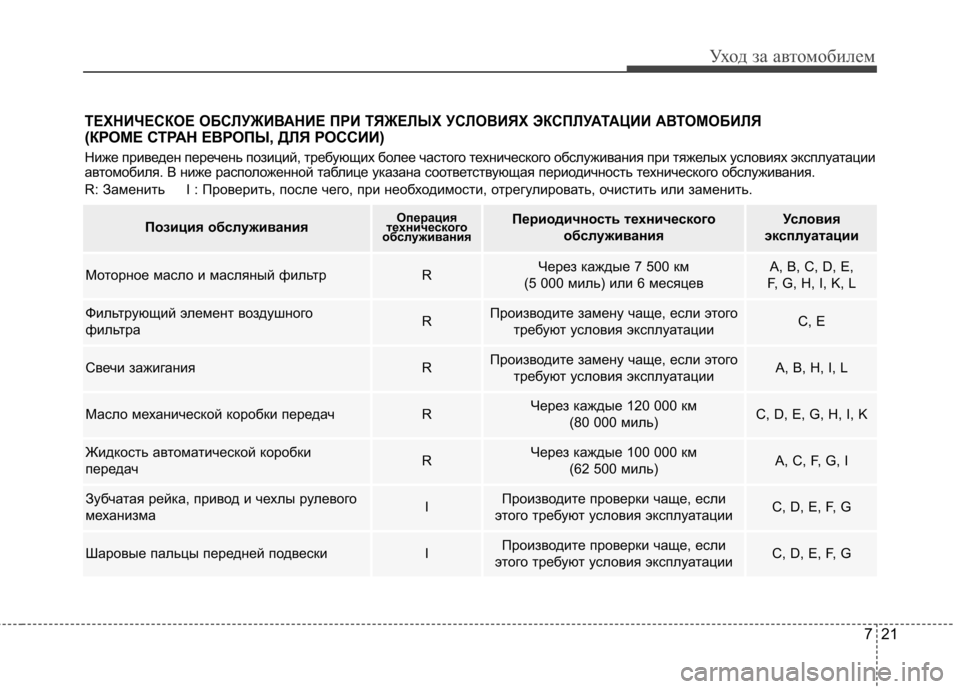

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИ ТЯЖЕЛЫХ УСЛОВИЯХ ЭКСПЛУАТАЦИИ АВТОМОБИЛЯ
(КРОМЕ СТРАН ЕВРОПЫ, ДЛЯ РОССИИ)
Ниже приведен перечень позиций, требующих более частого технического обслуживания при тяжелых условиях эксплуатации
автомобиля. В ниже расположенной таблице указана соответств ующая периодичность технического обслуживания.
R: Заменить I : Проверить, после чего, при необходимости , отрегулировать, очистить или заменить.
Позиция обслуживанияОперация
технического
обслуживанияПериодичность технического
обслуживанияУсловия
эксплуатации
Моторное масло и масляный фильтрRЧерез каждые 7 500 км
(5 000 миль) или 6 месяцевA, B, C, D, E,
F, G, H, I, K, L
Фильтрующий элемент воздушного
фильтраRПроизводите замену чаще, если этого требуют условия эксплуатацииC, E
Свечи зажиганияRПроизводите замену чаще, если этоготребуют условия эксплуатацииA, B, H, I, L
Масло механической коробки передач RЧерез каждые 120 000 км (80 000 миль)C, D, E, G, H, I, K
Жидкость автоматической коробки
передач RЧерез каждые 100 000 км(62 500 миль)A, C, F, G, I
Зубчатая рейка, привод и чехлы рулевого
механизмаIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, F, G
Шаровые пальцы передней подвескиIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, F, G

Уход за автомобилем
22
7

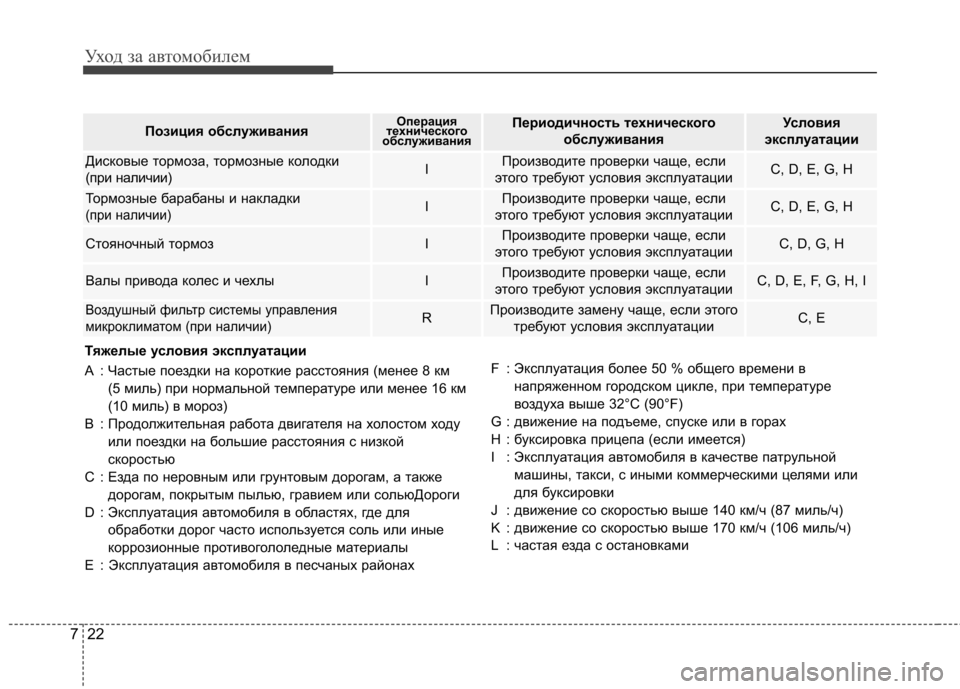

Позиция обслуживанияОперация
технического
обслуживанияПериодичность технического
обслуживанияУсловия
эксплуатации
Дисковые тормоза, тормозные колодки
(при наличии)IПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, G, H
Тормозные барабаны и накладки
(при наличии)IПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, G, H
Стояночный тормозIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, G, H
Валы привода колес и чехлыIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, F, G, H, I
Воздушный фильтр системы управления
микроклиматом (при наличии)RПроизводите замену чаще, если этого требуют условия эксплуатацииC, E
Тяжелые условия эксплуатации
A : Частые поездки на короткие расстояния (менее 8 км
(5 миль) при нормальной температуре или менее 16 км
(10 миль) в мороз)
B : Продолжительная работа двигателя на холостом ходу или поездки на большие расстояния с низкой
скоростью
C : Езда по неровным или грунтовым дорогам, а также
дорогам, покрытым пылью, гравием или сольюДороги
D : Эксплуатация автомобиля в областях, где для
обработки дорог часто используется соль или иные
коррозионные противогололедные материалы
Е : Эксплуатация автомобиля в песчаных районах F : Эксплуатация более 50 % общего времени в
напряженном городском цикле, при температуре
воздуха выше 32°C (90°F)
G : движение на подъеме, спуске или в горах
H : буксировка прицепа (если имеется)
I : Эксплуатация автомобиля в качестве патрульной машины, такси, с иными коммерческими целями или
для буксировки
J : движение со скоростью выше 140 км/ч (87 миль/ч)
K : движение со скоростью выше 170 км/ч (106 миль/ч)
L : частая езда с остановками

723
Уход за автомобилем
15 000 км (10 000 миль) или 12 месяца
❑ Добавить топливные присадки * 1
❑ Проверить фильтр очистки воздуха
❑
Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверьте тормозную жидкость/жидкость привода
сцепления (при наличии)
❑ Проверить тормозные диски и колодки (при наличии)
❑ Проверить тормозные барабаны и накладки (при наличии)
❑ Проверить шаровые шарниры передней подвески
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
❑ Проверить шины (давление и износ протекторов)
❑ Проверить вакуумный шланг
❑ Заменить моторное масло и масляный фильтр* 2
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ -
ДЛЯ СТРАН ЕВРОПЫ
Чтобы гарантировать хорошую производительность двигателя и сн изить выбросы в атмосферу, нужно выполнить следующие регламен тные
работы. Чтобы не нарушить гарантию, следует сохранять квитанц ии всех служб контроля выбросов. В случае, когда показаниями к
обслуживанию являются как пробег, так и время эксплуатац ии, частота обслуживания определяется первым из наступивши х условий.
❈ Проверить : Проверить, после чего, при необходимости,
отрегулировать, отремонтировать, очистить или
заменить.
* 1
: Если невозможно приобрести высококачественный бензин с
присадками, отвечающий требованиям европейских
стандартов по топливу (EN 228) или другим аналогичным
требованиям, рекомендуется добавить одну бутылку присадки.
Присадки можно приобрести у авторизованного дилера
HYUNDAI. Там же можно получить рекомендации по их
использованию. Не добавляйте другие присадки.
* 2
: Проверка уровня масла в двигателе и отсутствия утечек чер ез
каждые 500 км (350 миль) или перед продолжительной
поездкой.
