2013 Hyundai Elantra Инструкция по эксплуатации (in Russian)

339
Системы безопасности автомобиля

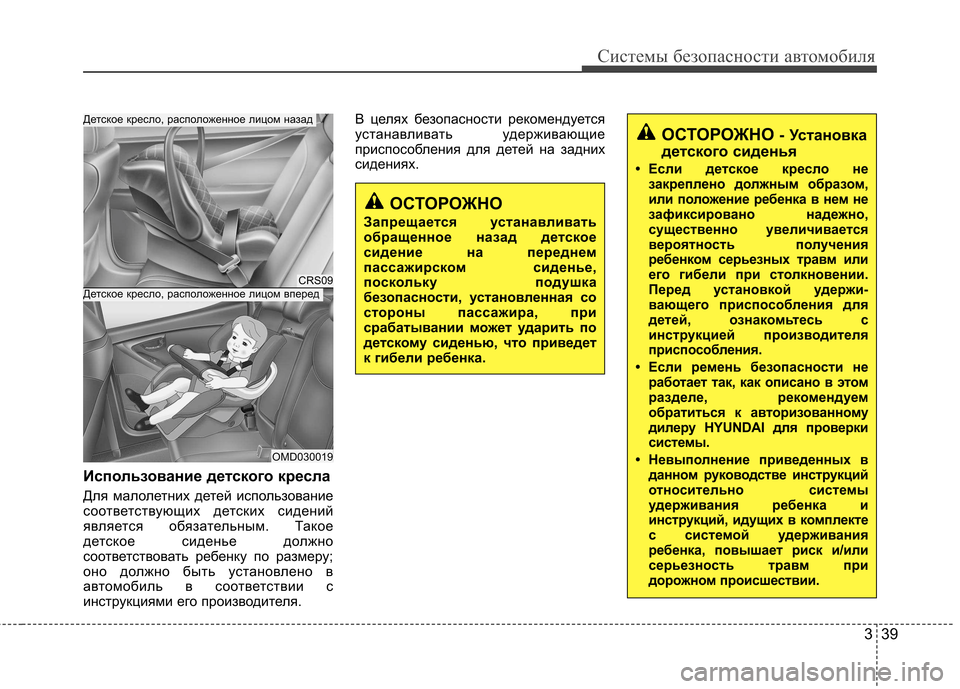

Использование детского кресла
Для малолетних детей использование
соответствующих детских сидений
является обязательным. Такое
детское сиденье должно
соответствовать ребенку по размеру;
оно должно быть установлено в
автомобиль в соответствии с
инструкциями его производителя. В целях безопасности рекомендуется
устанавливать удерживающие
приспособления для детей на задних
сидениях.
CRS09
OMD030019
Детское кресло, расположенное лицом вперед
Детское кресло, расположенное лицом назад
ОСТОРОЖНО
Запрещается устанавливать
обращенное назад детское
сидение на переднем
пассажирском сиденье,
поскольку подушка
безопасности, установленная со
стороны пассажира, при
срабатывании может ударить по
детскому сиденью, что приведет
к гибели ребенка.
ОСТОРОЖНО - Установка
детского сиденья
• Если детское кресло не закреплено должным образом,
или по ложение ребенка в нем не
зафиксировано надежно,
существенно увеличивается
вероятность получения
ребенком серьезных травм или
его гибели при столкновении.
Перед установкой удержи-
вающего приспособления для
детей, ознакомьтесь с
инструкцией производителя
приспособления.
• Если ремень безопасности не работает так, как описано в этом
разделе, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
• Невыполнение приведенных в данном руко водстве инструкций
относительно системы
удерживания ребенка и
инструкций, идущих в комплекте
с системой удерживания
ребенка, повышает риск и/или
серьезность травм при
дорожном происшествии.

Системы безопасности автомобиля
40
3

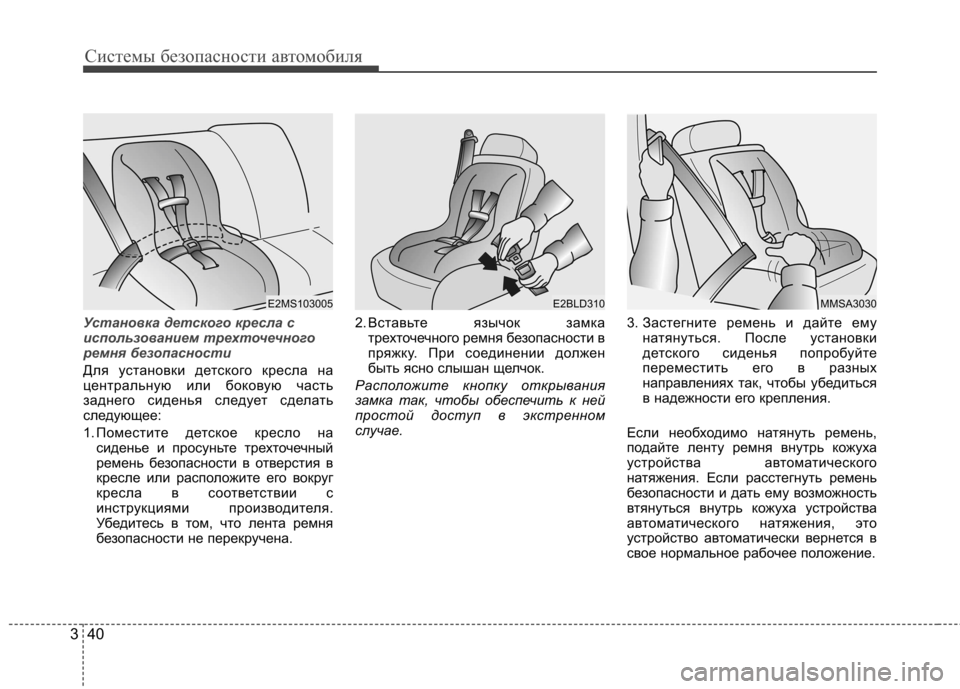

Установка детского кресла с
использованием трехточечного
ремня безопасности
Для установки детского кресла на
центральную или боковую часть
заднего сиденья следует сделать
следующее:
1. Поместите детское кресло на
сиденье и просуньте трехточечный
ремень безопасности в отверстия в
кресле или расположите его вокруг
кресла в соответствии с
инструкциями производителя.
Убедитесь в том, что лента ремня
безопасности не перекручена. 2. Вставьте язычок замка
трехточечного ремня безопасности в
пряжку. При соединении должен
быть ясно слышан щелчок.
Расположите кнопку открывания
замка так, чтобы обеспечить к ней
простой доступ в экстренном
случае. 3. Застегните ремень и дайте ему
натянуться. После установки
детского сиденья попробуйте
переместить его в разных
направлениях так, чтобы убедиться
в надежности его крепления.
Если необходимо натянуть ремень,
подайте ленту ремня внутрь кожуха
устройства автоматического
натяжения. Если расстегнуть ремень
безопасности и дать ему возможность
втянуться внутрь кожуха устройства
автоматического натяжения, это
устройство автоматически вернется в
свое нормальное рабочее положение.
E2MS103005MMSA3030E2BLD310

341
Системы безопасности автомобиля
Фиксация детского кресла при
помощи привязного крепления
(при наличии)
Держатели крюков детских сидений
располагаются на полке багажного
отделения.

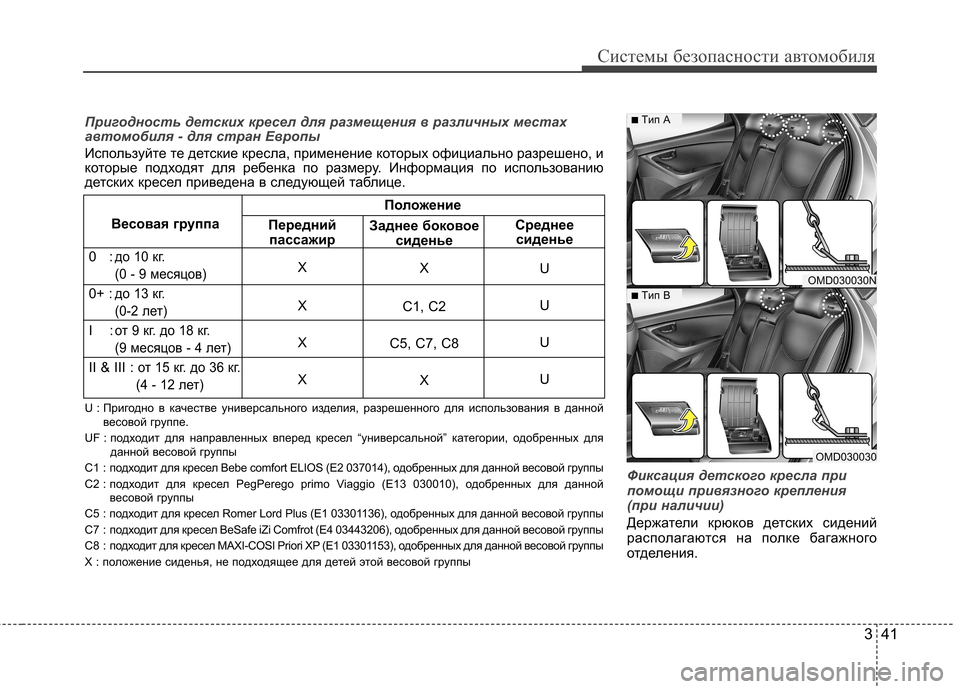

Пригодность детских кресел для размещения в различных местах
автомобиля - для стран Европы
Используйте те детские кресла, применение которых официал ьно разрешено, и
которые подходят для ребенка по размеру. Информация по использованию
детских кресел приведена в следующей таблице.
Весовая группа
0 :
до 10 кг.
(0 - 9 месяцов)
0+ :до 13 кг.
(0-2 лет)
I :от 9 кг. до 18 кг.
(9 месяцов - 4 лет)
II & III : от 15 кг. до 36 кг.
(4 - 12 лет)
Передний пассажир
X X XX Заднее боковое
сиденье
X
C1, C2
C5, C7, C8 X Среднее
сиденье
U
U
U
U
Положение
U : Пригодно в качестве универсального изделия, разрешенн ого для использования в данной
весовой группе.
UF : подходит для направленных вперед кресел “универсально й” категории, одобренных для
данной весовой группы
C1 : подходит для кресел Bebe comfort ELIOS (E2 037014), одобр енных для данной весовой группы
C2 : подходит для кресел PegPerego primo Viaggio (E13 030010 ), одобренных для данной
весовой группы
C5 : подходит для кресел Romer Lord Plus (E1 03301136), одобре нных для данной весовой группы
C7 : подходит для кресел BeSafe iZi Comfrot (E4 03443206), о добренных для данной весовой группы
C8 : подходит для кресел MAXI-COSI Priori XP (E1 03301153), одобре нных для данной весовой группы
X : положение сиденья, не подходящее для детей этой вес овой группы
OMD030030N
OMD030030
■Tип А
■Tип В

Системы безопасности автомобиля
42
3

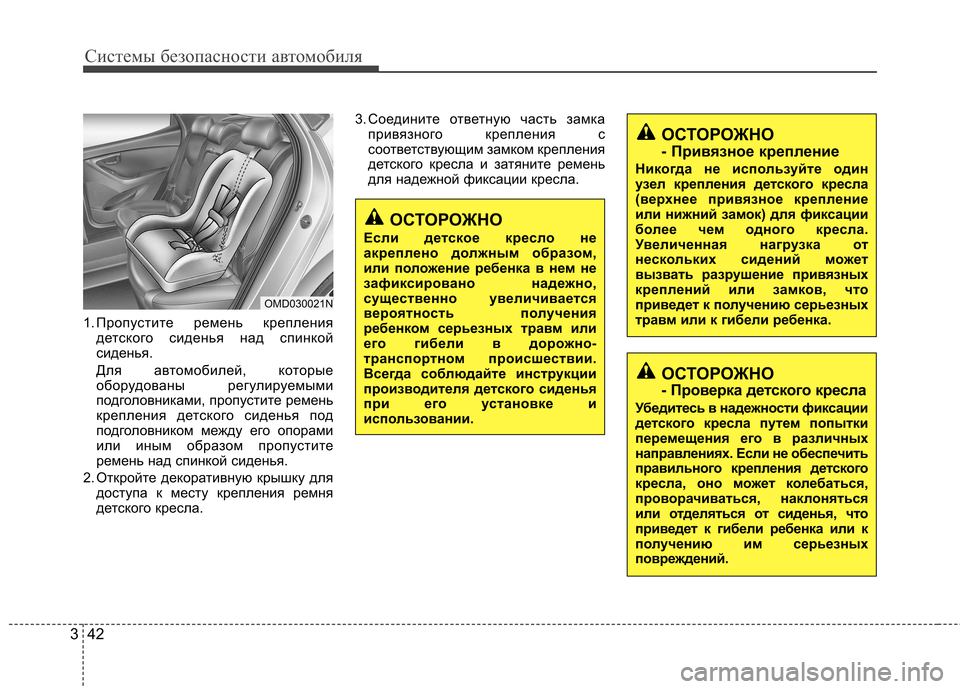

1. Пропустите ремень крепления
детского сиденья над спинкой
сиденья.
Для автомобилей, которые
оборудованы регулируемыми
подголовниками, пропустите ремень
крепления детского сиденья под
подголовником между его опорами
или иным образом пропустите
ремень над спинкой сиденья.
2. Откройте декоративную крышку для доступа к месту крепления ремня
детского кресла. 3. Соедините ответную часть замка
привязного крепления с
соответствующим замком крепления
детского кресла и затяните ремень
для надежной фиксации кресла.
ОСТОРОЖНО
Если детское кресло не
акреплено должным образом,
или положение ребенка в нем не
зафиксировано надежно,
существенно увеличивается
вероятность получения
ребенком серьезных травм или
его гибели в дорожно-
транспортном происшествии.
Всегда соблюдайте инструкции
производителя детского сиденья
при его установке и
использовании.
OMD030021N
ОСТОРОЖНО
- Привязное крепление
Никогда не используйте один
узел крепления детского кресла
(верхнее привязное крепление
или нижний замок) для фиксации
более чем одного кресла.
Увеличенная нагрузка от
нескольких сидений может
вызвать разрушение привязных
креплений или замков, что
приведет к получению серьезных
травм или к гибели ребенка.
ОСТОРОЖНО
- Проверка детского кресла
Убедитесь в надежности фиксации
детского кресла путем попытки
перемещения его в различных
направлениях. Если не обеспечить
правильного крепления детского
кресла, оно может колебаться,
проворачиваться, наклоняться
или отделяться от сиденья, что
приведет к гибели ребенка или к
получению им серьезных
повреждений.

343
Системы безопасности автомобиля

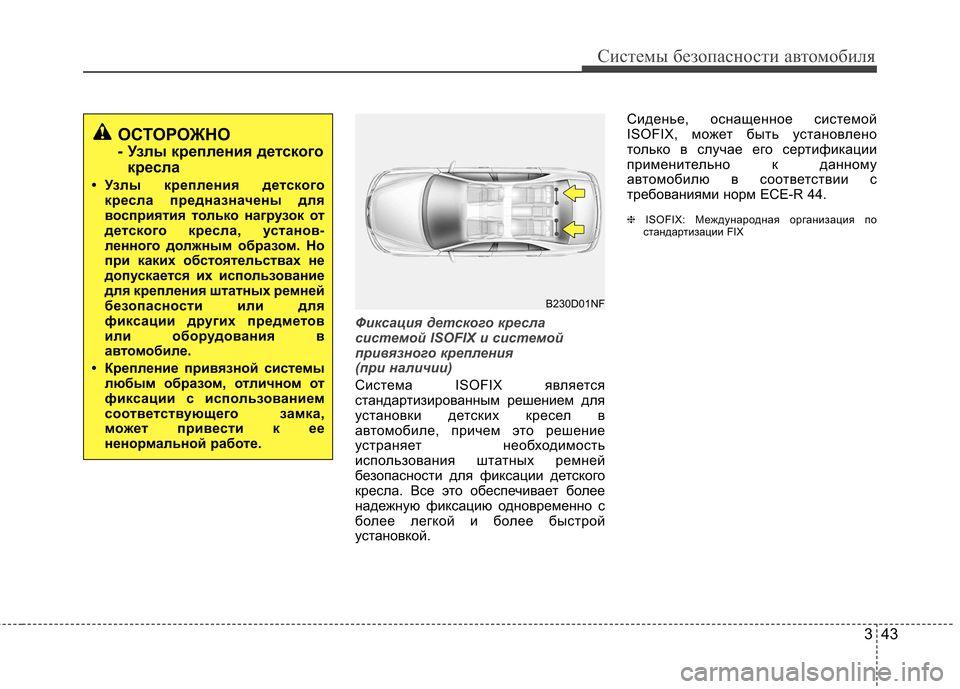

Фиксация детского кресла
системой ISOFIX и системой
привязного крепления
(при наличии)
Система ISOFIX является
стандартизированным решением для
установки детских кресел в
автомобиле, причем это решение
устраняет необходимость
использования штатных ремней
безопасности для фиксации детского
кресла. Все это обеспечивает более
надежную фиксацию одновременно с
более легкой и более быстрой
установкой.Сиденье, оснащенное системой
ISOFIX, может быть установлено
только в случае его сертификации
применительно к данному
автомобилю в соответствии с
требованиями норм ECE-R 44. ❈
ISOFIX: Международная организация по
стандартизации FIX
ОСТОРОЖНО
- Узлы крепления детского
кресла
• Узлы крепления детского кресла предназначены для
восприятия только нагрузок от
детского кресла, установ-
ленного должным образом. Но
при каких обстоятельствах не
допускается их использование
для крепления штатных ремней
безопасности или для
фиксации других предметов
или оборудования в
автом обиле.
• Крепление привязной системы любым образом, отличном от
фиксации с использованием
соответствующего замка,
может привести к ее
ненормальной работе.
B230D01NF

Системы безопасности автомобиля
44
3

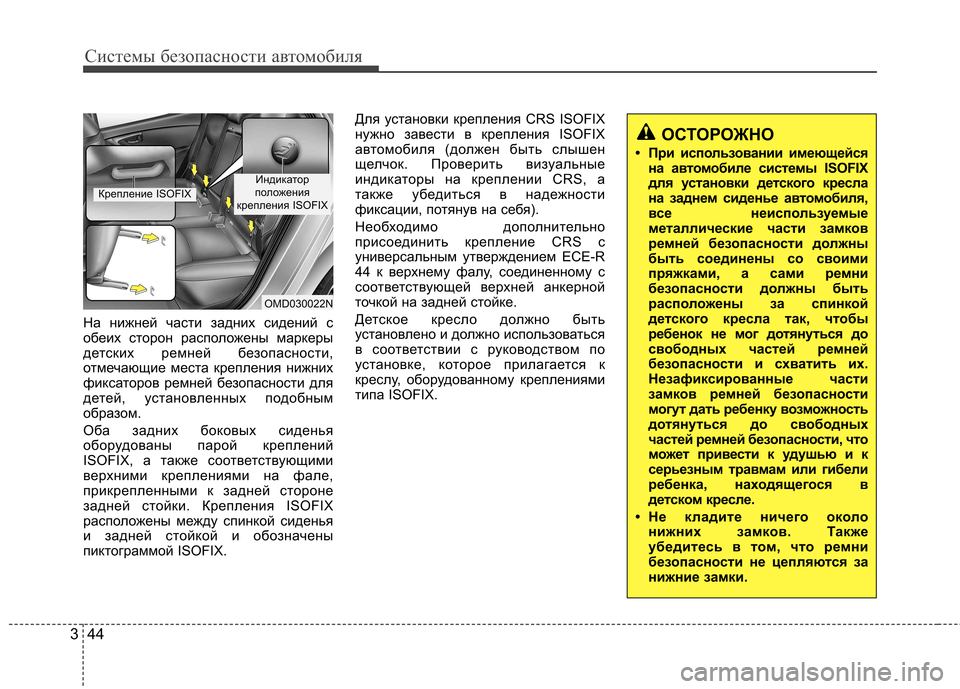

На нижней части задних сидений с
обеих сторон расположены маркеры
детских ремней безопасности,
отмечающие места крепления нижних
фиксаторов ремней безопасности для
детей, установленных подобным
образом.
Оба задних боковых сиденья
оборудованы парой креплений
ISOFIX, а также соответствующими
верхними креплениями на фале,
прикрепленными к задней стороне
задней стойки. Крепления ISOFIX
расположены между спинкой сиденья
и задней стойкой и обозначены
пиктограммой ISOFIX. Для установки крепления CRS ISOFIX
нужно завести в крепления ISOFIX
автомобиля (должен быть слышен
щелчок. Проверить визуальные
индикаторы на креплении CRS, а
также убедиться в надежности
фиксации, потянув на себя).
Необходимо дополнительно
присоединить крепление CRS с
универсальным утверждением ECE-R
44 к верхнему фалу, соединенному с
соответствующей верхней анкерной
точкой на задней стойке.
Детское кресло должно быть
установлено и должно использоваться
в соответствии с руководством по
установке, которое прилагается к
креслу, оборудованному креплениями
типа ISOFIX.
OMD030022N
Крепление ISOFIXИндикатор
положения
крепления ISOFIX
ОСТОРОЖНО
• При использовании имеющейся на автом обиле системы ISOFIX
для установки детского кресла
на заднем сиденье автомобиля,
все неиспользуемые
металлические части замков
ремней безопасности должны
быть соединены со своими
пряжками, а сами ремни
безопасности должны быть
распо ложены за спинкой
детского кресла так, чтобы
ребенок не мог дотянуться до
свободных частей ремней
безопасности и схватить их.
Незафиксированные части
замков ремней безопасности
могут дать ребенку возможность
дотянуться до свободных
частей ремней безопасности, что
может привести к удушью и к
серьезным травмам или гибели
ребенка, находящегося в
детском кресле.
• Не кладите ничего около нижних замков. Также
убедитесь в том, что ремни
безопасности не цепляются за
нижние замки.

345
Системы безопасности автомобиля
(продолжение)
• Не используйте нижний замоккрепления детского сиденья
для фиксации более чем
одного изделия такого рода.
Избыточное увеличение
нагрузки может привести к
разрушению (разрыву) такого
крепления, что может стать
причиной серьезных травм или
гибели ребенка.
• Фиксируйте детское сиденье с креплениями типа ISOFIX или с
креплениями, совместимыми с
креплениями типа ISOFIX
только в тех местах, которые
указаны на рисунке.
• Всегда соблюдайте инструкции по установке и использованию,
предоставленные произво-

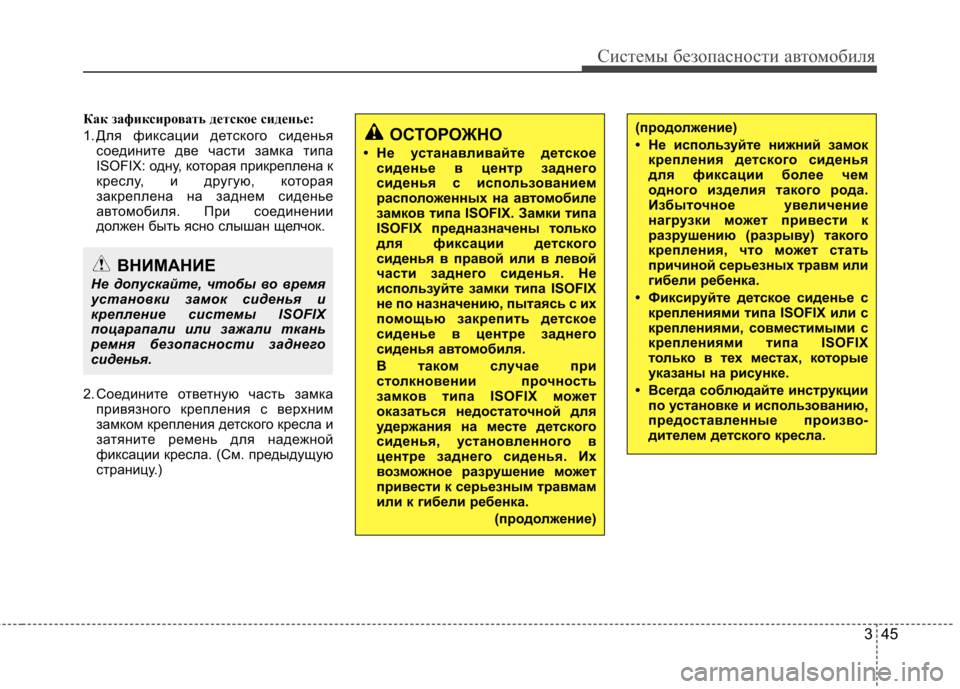

дителем детского кресла.Как зафиксировать детское сиденье:
1. Для фиксации детского сиденья
соедините две части замка типа
ISOFIX: одну, которая прикреплена к
креслу, и другую, которая
закреплена на заднем сиденье
автомобиля. При соединении
должен быть ясно слышан щелчок.
2. Соедините ответную часть замка привязного крепления с верхним
замком крепления детского кресла и
затяните ремень для надежной
фиксации кресла. (См. предыдущую
страницу.)
ВНИМАНИЕ
Не допускайте, чтобы во время
установки замок сиденья и
крепление системы ISOFIX
поцарапали или зажали ткань
ремня безопасности заднего
сиденья.
ОСТОРОЖНО
• Не устанавливайте детское сиденье в центр заднего
сиденья с использованием
распо ложенных на а втомобиле
замков типа ISOFIX. Замки типа
ISOFIX предназначены только
для фиксации детского
сиденья в правой или в левой
части заднего сиденья. Не
используйте замки типа ISOFIX
не по назначению, пытаясь с их
помощью закрепить детское
сиденье в центре заднего
сиденья а втомобиля.
В таком случае при
столкновении прочность
замков типа ISOFIX может
оказаться недостаточной для
удержания на месте детского
сиденья, установленного в
центре заднего сиденья. Их
возможное разрушение может
привести к серьезным травмам
или к гибели ребенка.
(продолжение)

Системы безопасности автомобиля
46
3
Заднее боковое
сиденье (сторона пассажира)
Заднее боковое
сиденье (сторона водителя)
Переднее
пассажирское сиденье
Крепление
(фиксирующее устройство)
Размер
Весовая группа
Переносные
детские сиденья
0 : до 10 кг
0+ : до 13 кг
I : от 9 до 18 кг Заднее
центральное сиденье
Расположение ISOFIX в автомобиле

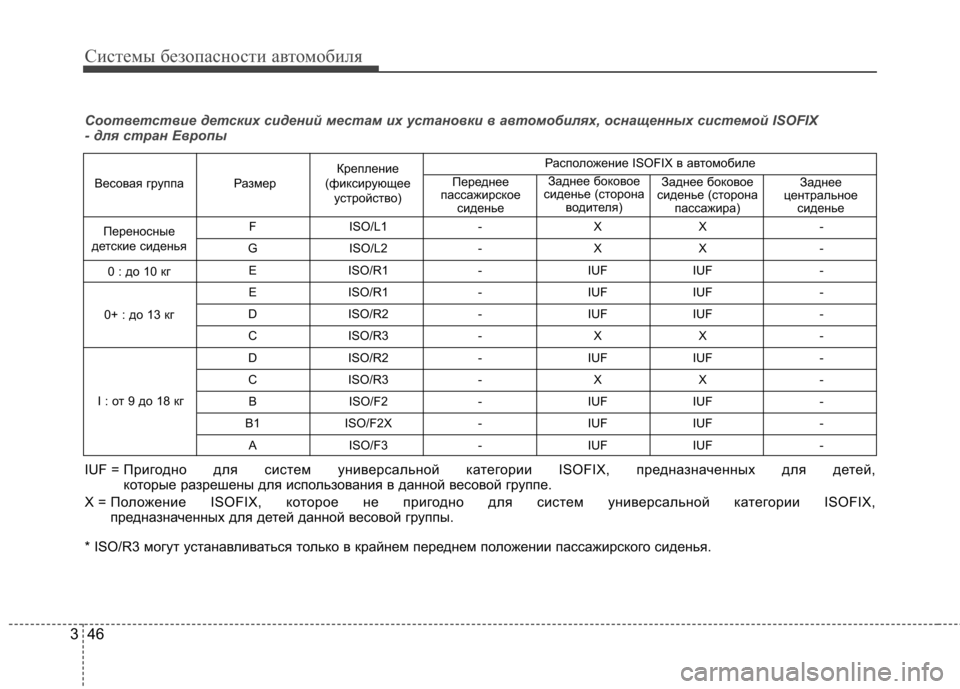

Соответствие детских сидений местам их установки в автом
обилях, оснащенных системой ISOFIX
- для стран Европы
F ISO/L1 - X X -
G ISO/L2 - X X - E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - X X -
D ISO/R2 - IUF IUF -
C ISO/R3 - X X - B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF - A ISO/F3 - IUF IUF -
IUF = Пригодно для систем универсальной категории ISOFIX, предна значенных для детей,
которые разрешены для использования в данной весовой группе.
X = Положение ISOFIX, которое не пригодно для систем унив ерсальной категории ISOFIX,
предназначенных для детей данной весовой группы.
* ISO/R3 могут устанавливаться только в крайнем переднем по ложении пассажирского сиденья.
