2013 Hyundai Elantra Инструкция по эксплуатации (in Russian)

Характеристики автомобиля
88
4

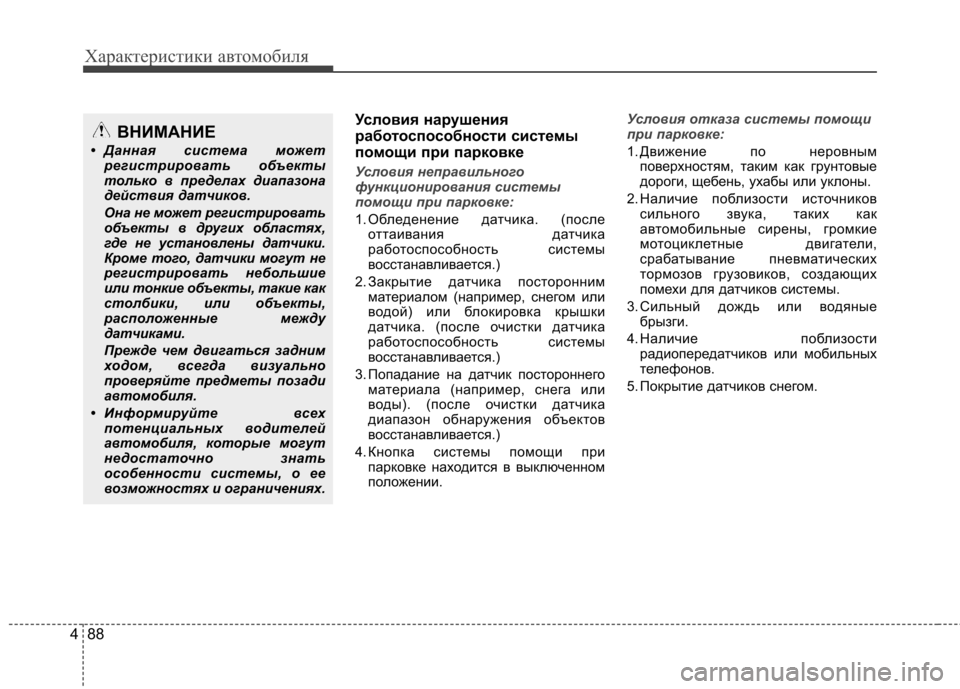

Условия нарушения
работоспособности системы
помощи при парковке
Условия неправильного
функционирования системы
помощи при парковке:
1. Обледенение датчика. (после
оттаивания датчика
работоспособность системы
восстанавливается.)
2. Закрытие датчика посторонним материалом (например, снегом или
водой) или блокировка крышки
датчика. (после очистки датчика
работоспособность системы
восстанавливается.)
3. Попадание на датчик постороннего материала (например, снега или
воды). (после очистки датчика
диапазон обнаружения объектов
восстанавливается.)
4. Кнопка системы помощи при парковке находится в выключенном
положении.
Условия отказа системы помощи
при парковке:
1. Движение по неровнымповерхностям, таким как грунтовые
дороги, щебень, ухабы или уклоны.
2. Наличие поблизости источников сильного звука, таких как
автомобильные сирены, громкие
мотоциклетные двигатели,
срабатывание пневматических
тормозов грузовиков, создающих
помехи для датчиков системы.
3. Сильный дождь или водяные брызги.
4. Наличие поблизости радиопередатчиков или мобильных
телефонов.
5. Покрытие датчиков снегом.
ВНИМАНИЕ
• Данная система может регистрировать объекты
только в пределах диапазона
действия датчиков.
Она не может регистрировать
объекты в других областях,
где не установлены датчики.
Кроме того, датчики могут не
регистрировать небольшие
или тонкие объекты, такие как
столбики, или объекты,
расположенные между
датчиками.
Прежде чем двигаться задним
ходом, всегда визуально
проверяйте предметы позади
автомобиля.
• Информируйте всех потенциальных водителей
автомобиля, которые могут
недостаточно знать
особенности системы, о ее
возможностях и ограничениях.

489
Характеристики автомобиля

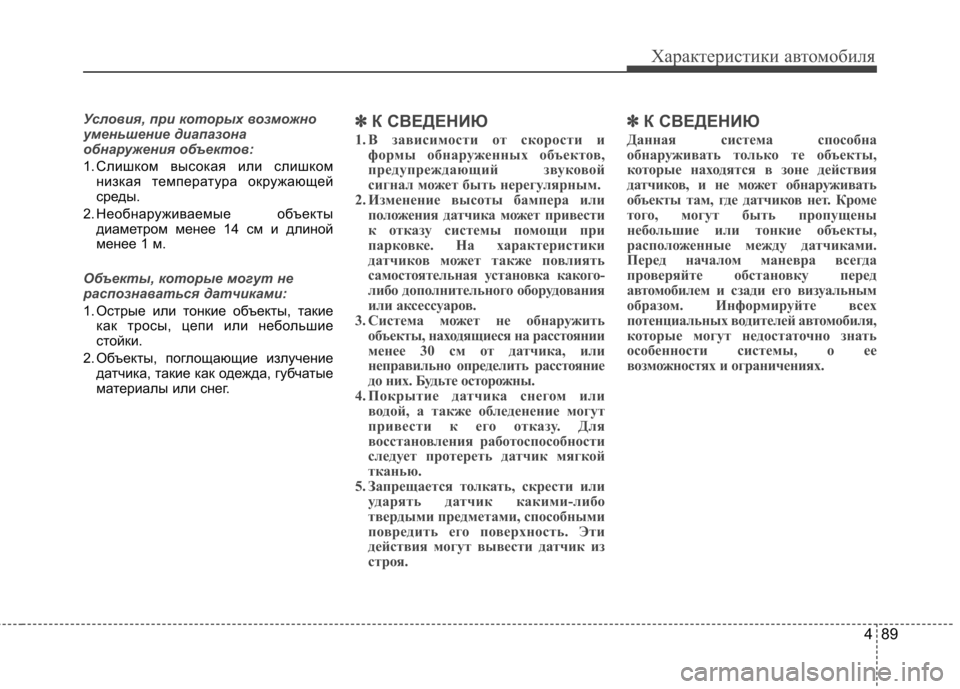

Условия, при которых возможно
уменьшение диапазона
обнаружения объектов:
1. Слишком высокая или слишкомнизкая температура окружающей
среды.
2. Необнаруживаемые объекты диаметром менее 14 см и длиной
менее 1 м.
Объекты, которые могут не
распознаваться датчиками:
1. Острые или тонкие объекты, такиекак тросы, цепи или небольшие
стойки.
2. Объекты, поглощающие излучение датчика, такие как одежда, губчатые
материалы или снег.
✽✽ К СВЕДЕНИЮ
1. В зависимости от скорости и формы обнаруженных объектов,
предупреждающий звуковой
сигнал может быть нерегулярным.
2. Изменение высоты бампера или положения датчика может привести
к отказу системы помощи при
парковке. На характеристики
датчиков может также повлиять
самостоятельная установка какого-
либо дополнительного оборудования
или аксессуаров.
3. Система может не обнаружить объекты, находящиеся на расстоянии
менее 30 см от датчика, или
неправильно определить расстояние
до них. Будьте осторожны.
4. Покрытие датчика снегом или
водой, а также обледенение могут
привести к его отказу. Для
восстановления ра ботоспособности
следует протереть датчик мягкой
тканью.
5. Запрещается толкать, скрести или
ударять датчик какими-либо
твердыми предметами, способными
повредить его поверхность. Эти
действия могут вывести датчик из
строя. ✽✽
К СВЕДЕНИЮ
Данная система способна
обнаруживать только те объекты,
которые находятся в зоне действия
датчиков, и не может обнаруживать
объекты там, где датчиков нет. Кроме
того, могут быть пропущены
небольшие или тонкие объекты,
расположенные между датчиками.
Перед началом маневра всегда
проверяйте обстановку перед
автомобилем и сзади его визуальным
образом. Информируйте всех
потенциальных водителей автомобиля,
которые могут недостаточно знать
особенности системы, о ее
возможностях и ограничениях.

Характеристики автомобиля
90
4

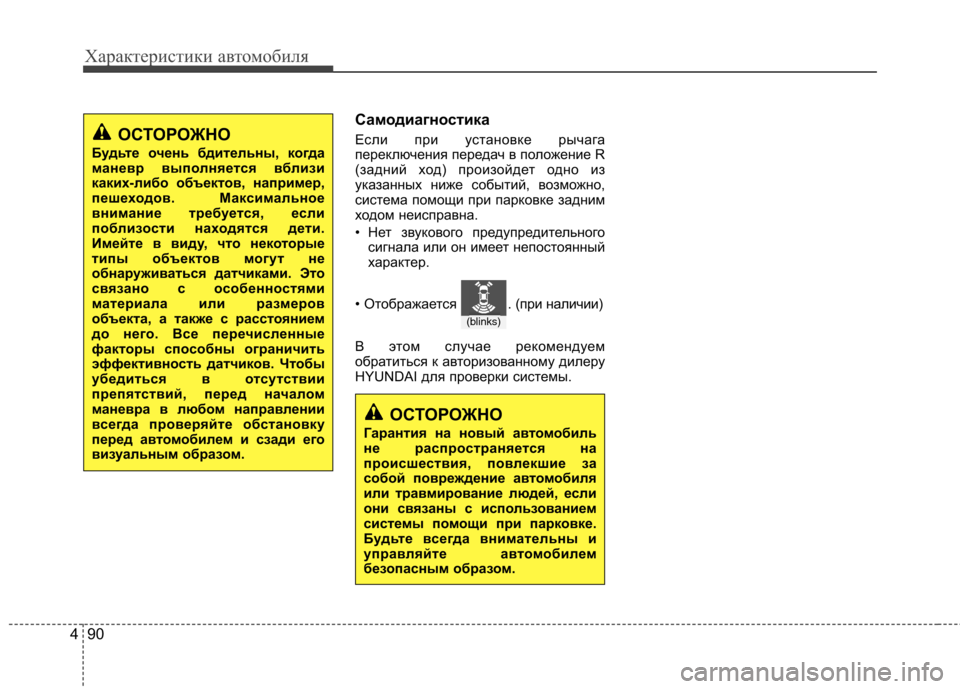

Самодиагностика
Если при установке рычага
переключения передач в положение R
(задний ход) произойдет одно из
указанных ниже событий, возможно,
система помощи при парковке задним
ходом неисправна.
• Нет звукового предупредительного
сигнала или он имеет непостоянный
характер.
В этом случае рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.
ОСТОРОЖНО
Гарантия на новый а втомобиль
не распространяется на
происшествия, повлекшие за
собой повреждение а втомобиля
или травмирование людей, если
они связаны с использованием
системы помощи при парковке.
Будьте всегда внимательны и
управляйте а втомобилем
безопасным образом.
• Отображается . (при наличии)
ОСТОРОЖНО
Будьте очень бдительны, когда
маневр выполняется вблизи
каких-либо объектов, например,
пешеходов. Максимальное
внимание тр ебуется, если
поблизости находятся дети.
Имейте в виду, что некоторые
типы объектов могут не
обнаруживаться датчиками. Это
связано с особенностями
материала или размеров
объекта, а также с расстоянием
до него. Все перечисленные
факторы способны ограничить
эффективность датчиков. Чтобы
убедиться в отсутствии
препятствий, перед началом
маневра в любом направлении
всегда проверяйте обстановку
перед а втомобилем и сзади его
визуальным образом.
(blinks)

491
Характеристики автомобиля

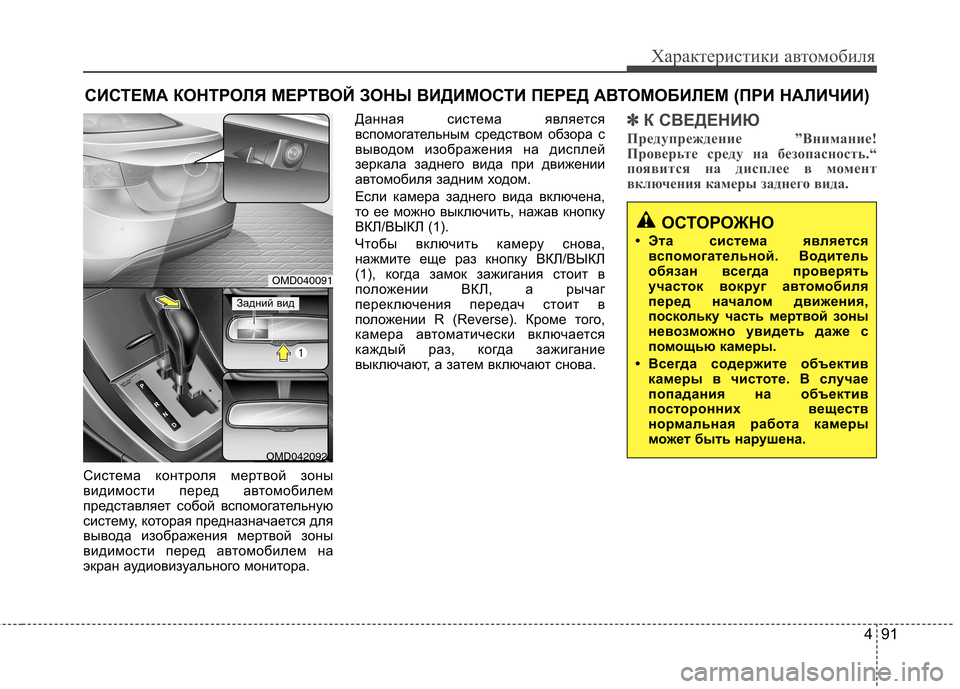

СИСТЕМА КОНТРОЛЯ МЕРТВОЙ ЗОНЫ ВИДИМОСТИ ПЕРЕД АВТОМОБИЛЕМ (ПРИ НАЛИЧИИ)
Система контроля мертвой зоны
видимости перед автомобилем
представляет собой вспомогательную
систему, которая предназначается для
вывода изображения мертвой зоны
видимости перед автомобилем на
экран аудиовизуального монитора. Данная система является
вспомогательным средством обзора с
выводом изображения на дисплей
зеркала заднего вида при движении
автомобиля задним ходом.
Если камера заднего вида включена,
то ее можно выключить, нажав кнопку
ВКЛ/ВЫКЛ (1).
Чтобы включить камеру снова,
нажмите еще раз кнопку ВКЛ/ВЫКЛ
(1), когда замок зажигания стоит в
положении ВКЛ, а рычаг
переключения передач стоит в
положении R (Reverse). Кроме того,
камера автоматически включается
каждый раз, когда зажигание
выключают, а затем включают снова.
✽✽
К СВЕДЕНИЮ
Предупреждение ”Внимание!
Проверьте среду на безопасность.“
появится на дисплее в момент
включения камеры заднего вида.
ОСТОРОЖНО
• Эта система является вспомогательной. Водитель
обязан всегда проверять
участок вокруг а втомобиля
перед началом движения,
поскольку часть мертвой зоны
невозможно увидеть даже с
помощью камеры.
• Всегда содержите объектив камеры в чистоте. В случае
попадания на объектив
посторонних веществ
нормальная работа камеры
может быть нарушена.
OMD040091
OMD042092L
Задний вид

Характеристики автомобиля
92
4

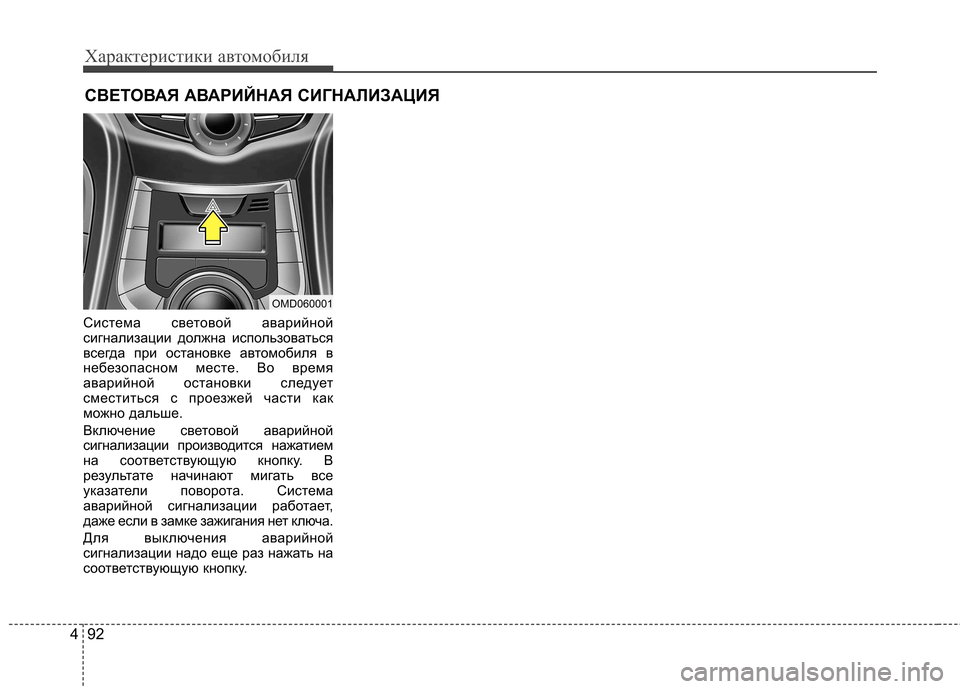

Система световой аварийной
сигнализации должна использоваться
всегда при остановке автомобиля в
небезопасном месте. Во время
аварийной остановки следует
сместиться с проезжей части как
можно дальше.
Включение световой аварийной
сигнализации производится нажатием
на соответствующую кнопку. В
результате начинают мигать все
указатели поворота. Система
аварийной сигнализации работает,
даже если в замке зажигания нет ключа.
Для выключения аварийной
сигнализации надо еще раз нажать на
соответствующую кнопку. СВЕТОВАЯ АВАРИЙНАЯ СИГНАЛИЗАЦИЯ
OMD060001

493
Характеристики автомобиля

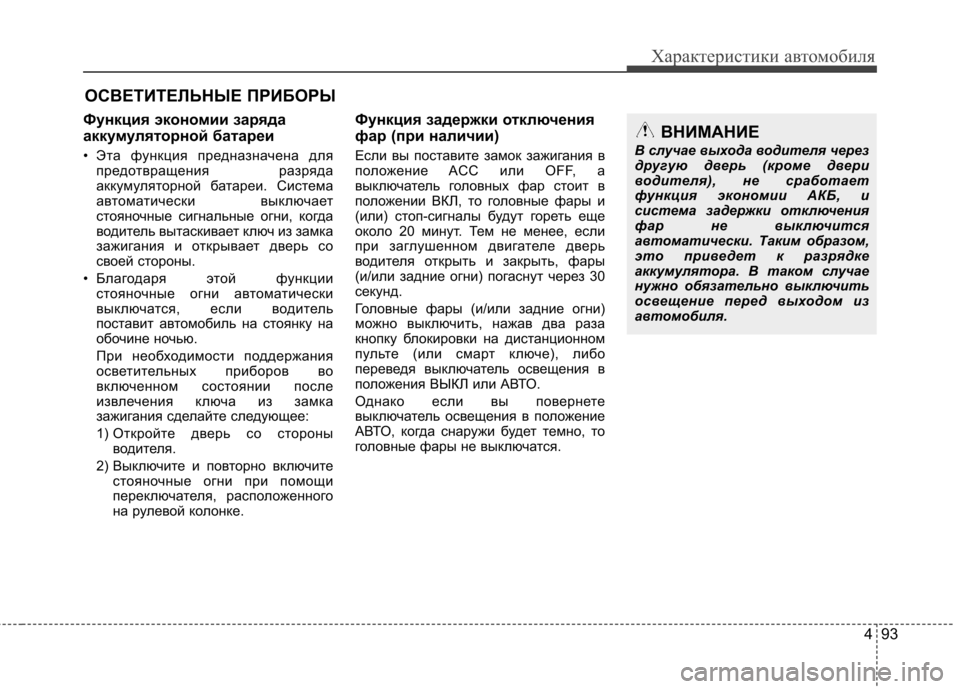

Функция экономии заряда
аккумуляторной батареи
• Эта функция предназначена дляпредотвращения разряда
аккумуляторной батареи. Система
автоматически выключает
стояночные сигнальные огни, когда
водитель вытаскивает ключ из замка
зажигания и открывает дверь со
своей стороны.
• Благодаря этой функции стояночные огни автоматически
выключатся, если водитель
поставит автомобиль на стоянку на
обочине ночью.
При необходимости поддержания
осветительных приборов во
включенном состоянии после
извлечения ключа из замка
зажигания сделайте следующее:
1) Откройте дверь со стороны водителя.
2) Выключите и повторно включите стояночные огни при помощи
переключателя, расположенного
на рулевой колонке. Функция задержки отключения
фар (при наличии)
Если вы поставите замок зажигания в
положение ACC или OFF, а
выключатель головных фар стоит в
положении ВКЛ, то головные фары и
(или) стоп-сигналы будут гореть еще
около 20 минут. Тем не менее, если
при заглушенном двигателе дверь
водителя открыть и закрыть, фары
(и/или задние огни) погаснут через 30
секунд.
Головные фары (и/или задние огни)
можно выключить, нажав два раза
кнопку блокировки на дистанционном
пульте (или смарт ключе), либо
переведя выключатель освещения в
положения ВЫКЛ или АВТО.
Однако если вы повернете
выключатель освещения в положение
АВТО, когда снаружи будет темно, то
головные фары не выключатся.
ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫВНИМАНИЕ
В случае выхода водителя через
другую дверь (кроме двери
водителя), не сработает
функция экономии АКБ, и
система задержки отключения
фар не выключится
автоматически. Таким образом,
это приведет к разрядке
аккумулятора. В таком случае
нужно обязательно выключить
освещение перед выходом из
автомобиля.

Характеристики автомобиля
94
4

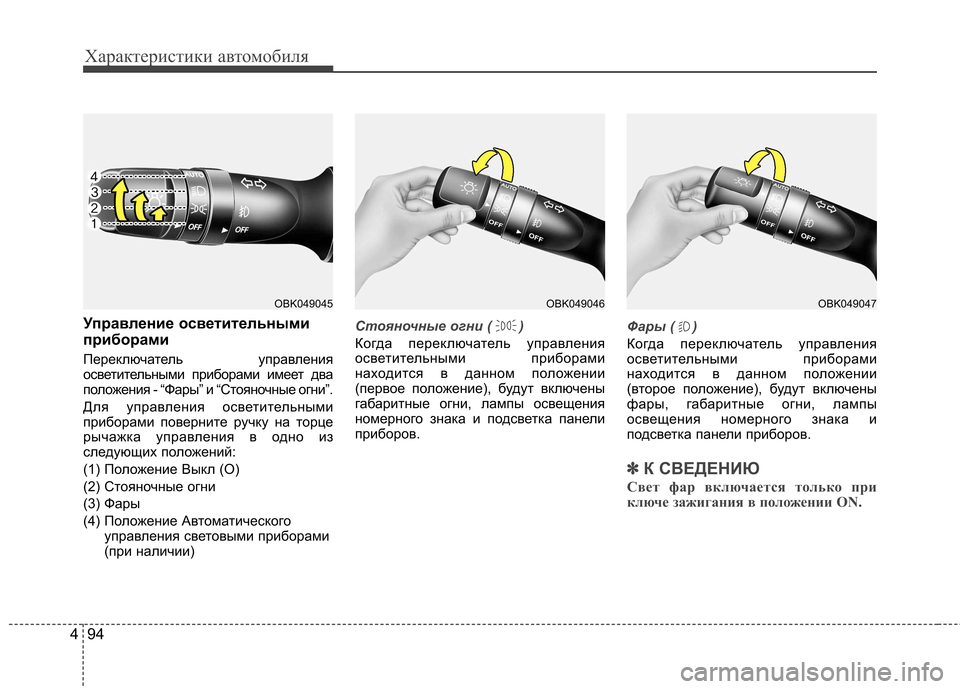

Управление осветительными
приборами
Переключатель управления
осветительными приборами имеет два
положения - “Фары” и “Стояночные огни”.
Для управления осветительными
приборами поверните ручку на торце
рычажка управления в одно из
следующих положений:
(1) Положение Выкл (О)
(2) Стояночные огни
(3) Фары
(4) Положение Автоматического
управления световыми приборами
(при наличии)Стояночные огни ( )
Когда переключатель управления
осветительными приборами
находится в данном положении
(первое положение), будут включены
габаритные огни, лампы освещения
номерного знака и подсветка панели
приборов.
Фары ( )
Когда переключатель управления
осветительными приборами
находится в данном положении
(второе положение), будут включены
фары, габаритные огни, лампы
освещения номерного знака и
подсветка панели приборов.
✽✽К СВЕДЕНИЮ
Свет фар включается только при
ключе зажигания в положении ON.
OBK049047OBK049046OBK049045

495
Характеристики автомобиля

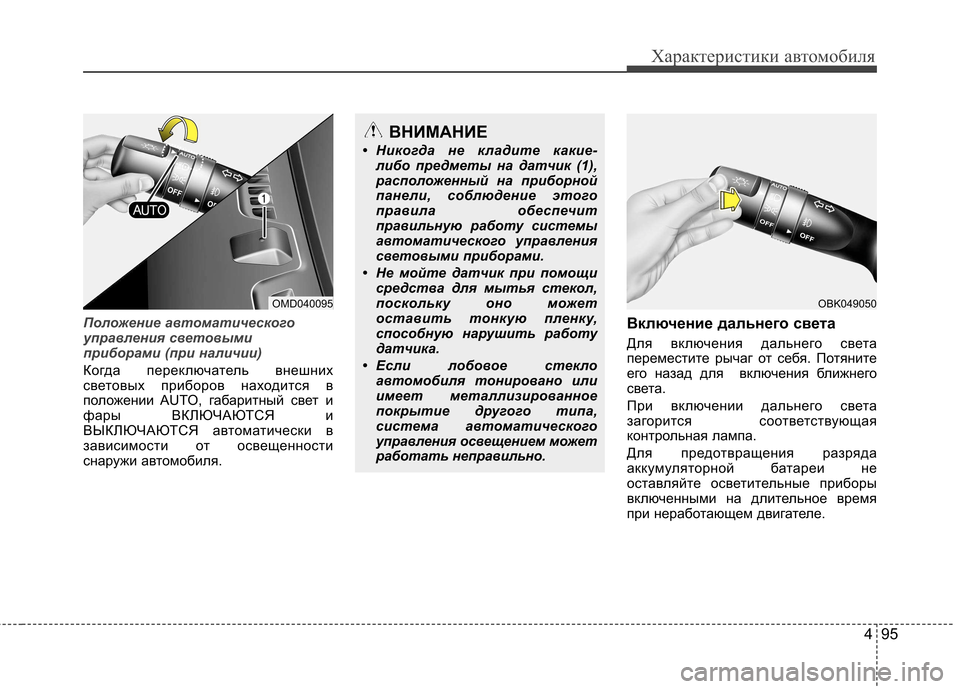

Положение автоматического
управления световыми
приборами (при наличии)
Когда переключатель внешних
световых приборов находится в
положении AUTO, габаритный свет и
фары ВКЛЮЧАЮТСЯ и
ВЫКЛЮЧАЮТСЯ автоматически в
зависимости от освещенности
снаружи автомобиля.Включение дальнего света
Для включения дальнего света
переместите рычаг от себя. Потяните
его назад для включения ближнего
света.
При включении дальнего света
загорится соответствующая
контрольная лампа.
Для предотвращения разряда
аккумуляторной батареи не
оставляйте осветительные приборы
включенными на длительное время
при неработающем двигателе.
OMD040095OBK049050
ВНИМАНИЕ
• Никогда не кладите какие- либо предметы на датчик (1),
расположенный на приборной
панели, соблюдение этого
правила обеспечит
правильную работу системы
автоматического управления
световыми приборами.
• Не мойте датчик при помощи средства для мытья стекол,
поскольку оно может
оставить тонкую пленку,
способную нарушить работу
датчика.
• Если лобовое стекло автомобиля тонировано или
имеет металлизированное
покрытие другого типа,
система автоматического
управления освещением может
работать неправильно.
