2013 Hyundai Elantra Инструкция по эксплуатации (in Russian)

Уход за автомобилем
96
7
OMD051055L

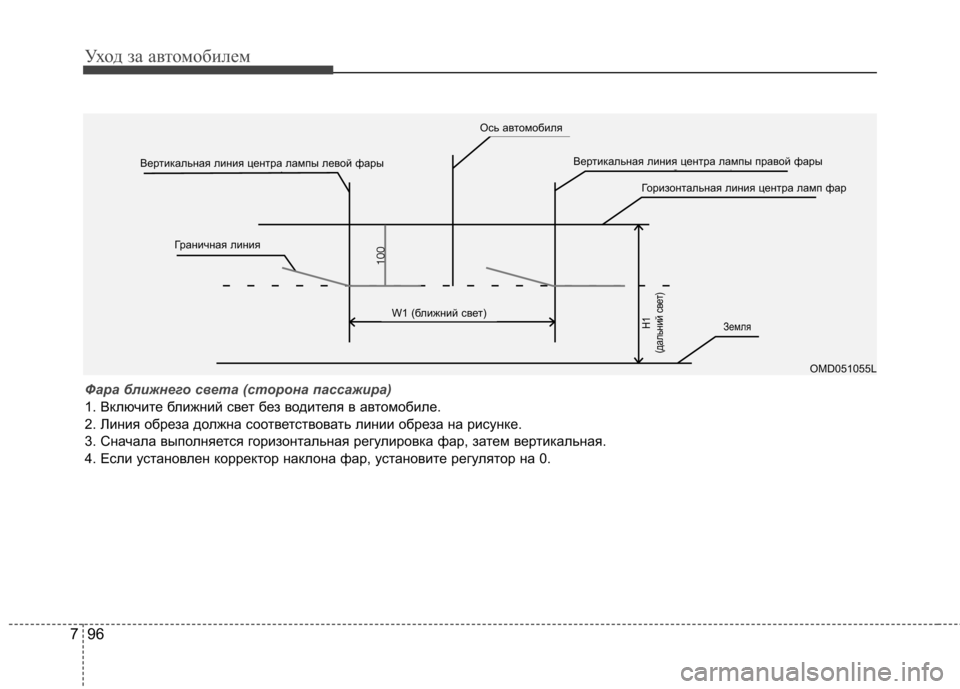

Фара ближнего света (сторона пассажира)
1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на ри сунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите р егулятор на 0.
W1 (ближний свет)ЗемляH1
(дальний свет)
Вертикальная линия центра лампы правой фары
Горизонтальная линия центра ламп фар
Вертикальная линия центра лампы левой фары
Ось автомобиля
Граничная линия

797
Уход за автомобилем
OMD051056L

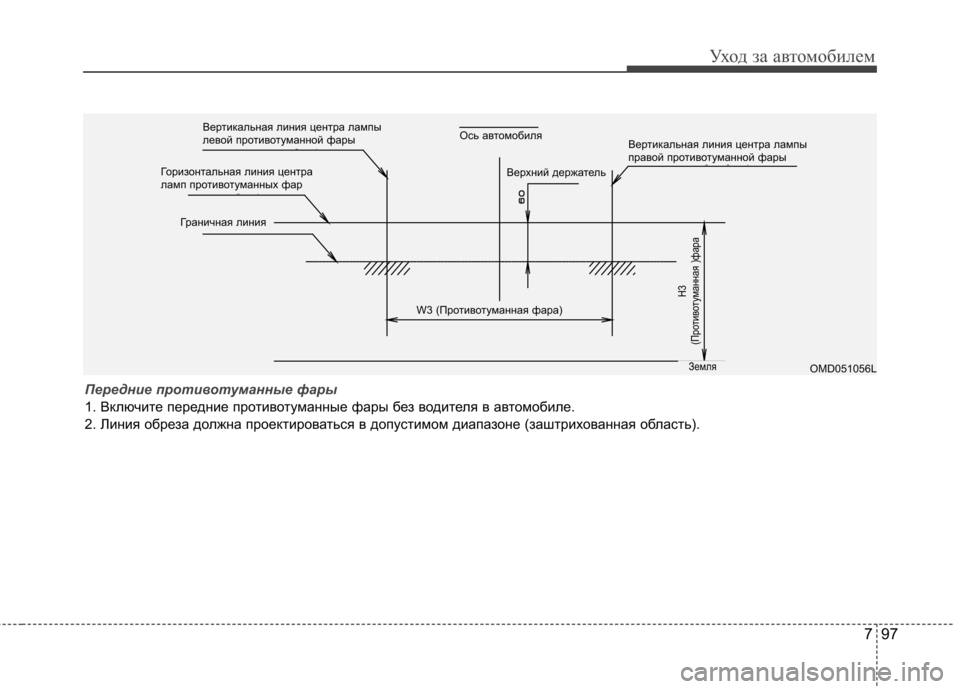

Передние противотуманные фары
1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапаз оне (заштрихованная область).
W3 (Противотуманная фара)
Земля
H3
(Противотуманная )фара
Вертикальная линия центра лампы
левой противотуманной фары
Горизонтальная линия центра
ламп противотуманных фар
Граничная линия
Верхний держатель
Ось автомобиляВертикальная линия центра лампы
правой противотуманной фары

Уход за автомобилем
98
7

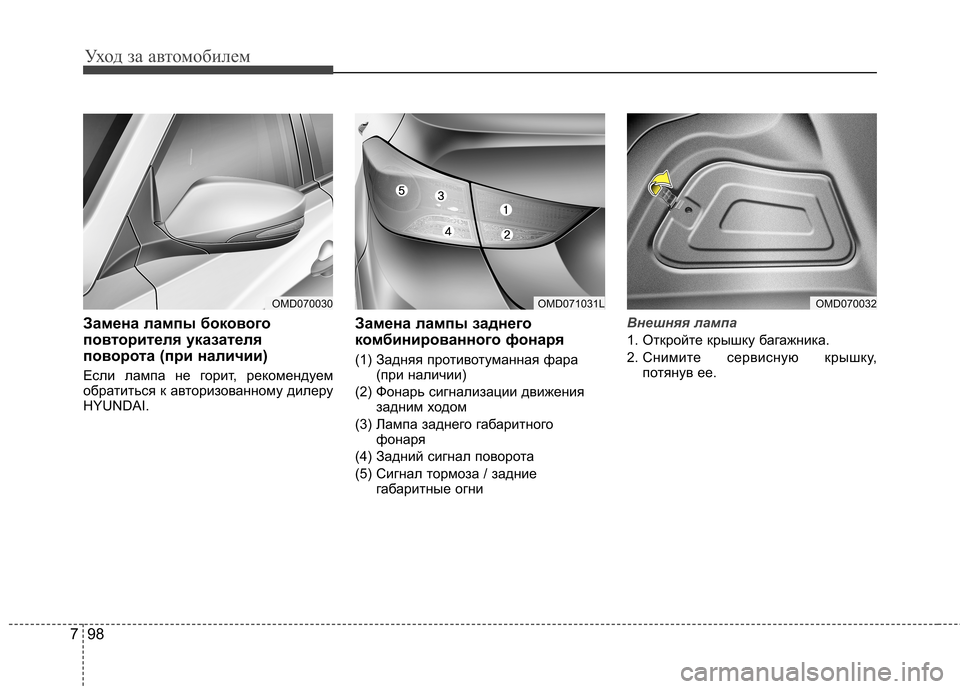

Замена лампы бокового
повторителя указателя
поворота (при наличии)
Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI. Замена лампы заднего
комбинированного фонаря
(1) Задняя противотуманная фара
(при наличии)
(2) Фонарь сигнализации движения задним ходом
(3) Лампа заднего габаритного фонаря
(4) Задний сигнал поворота
(5) Сигнал тормоза / задние габаритные огниВнешняя лампа
1. Откройте крышку багажника.
2. Снимите сервисную крышку,потянув ее.
OMD070032OMD070030OMD071031L

799
Уход за автомобилем

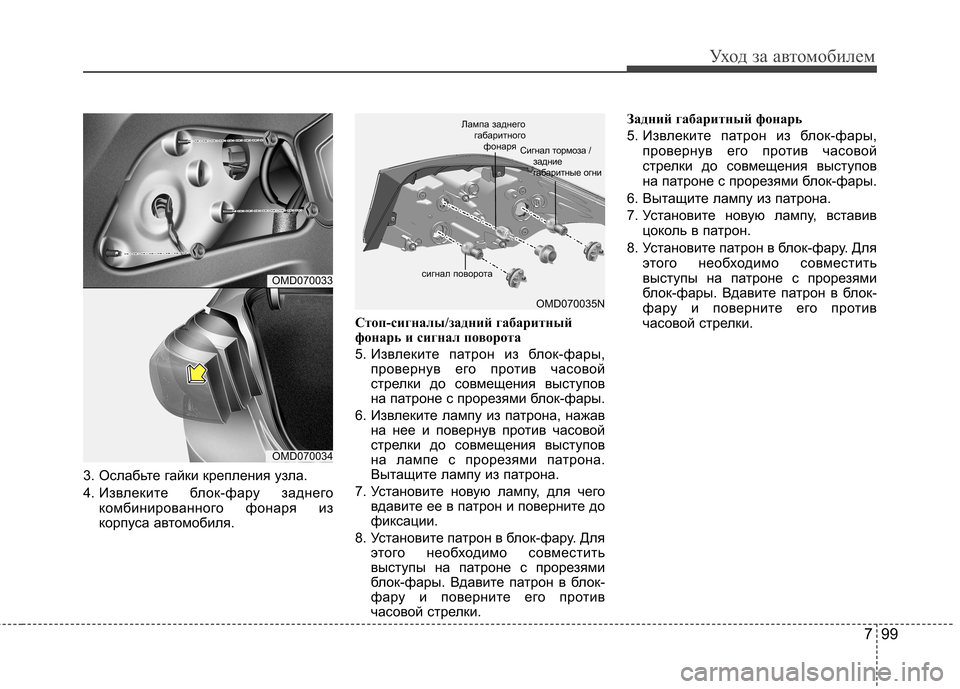

3. Ослабьте гайки крепления узла.
4. Извлеките блок-фару заднегокомбинированного фонаря из
корпуса автомобиля. Стоп-сигналы/задний габаритный
фонарь и сигнал поворота
5. Извлеките патрон из блок-фары,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.
6. Извлеките лампу из патрона, нажав на нее и повернув против часовой
стрелки до совмещения выступов
на лампе с прорезями патрона.
Вытащите лампу из патрона.
7. Установите новую лампу, для чего вдавите ее в патрон и поверните до
фиксации.
8. Установите патрон в блок-фару. Для этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки. Задний габаритный фонарь
5. Извлеките патрон из блок-фары,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.
6. Вытащите лампу из патрона.
7. Установите новую лампу, вставив цоколь в патрон.
8. Установите патрон в блок-фару. Для этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки.
OMD070035N
сигнал поворота Сигнал тормоза /
задние
габаритные огни
Лампа заднего
габаритногофонаря
OMD070033
OMD070034

Уход за автомобилем
100
7

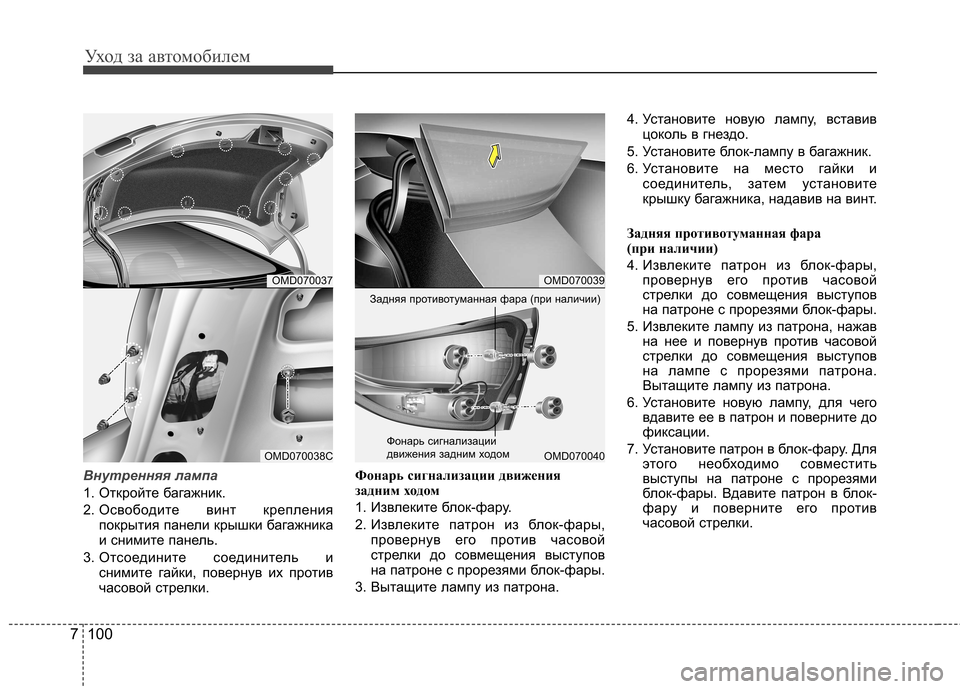

Внутренняя лампа
1. Откройте багажник.
2. Освободите винт крепления
покрытия панели крышки багажника
и снимите панель.
3. Отсоедините соединитель и снимите гайки, повернув их против
часовой стрелки. Фонарь сигнализации движения
задним ходом
1. Извлеките блок-фару.
2. Извлеките патрон из блок-фары,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.
3. Вытащите лампу из патрона. 4. Установите новую лампу, вставив
цоколь в гнездо.
5. Установите блок-лампу в багажник.
6. Установите на место гайки и соединитель, затем установите
крышку багажника, надавив на винт.
Задняя против отуманная фара
(при наличии)
4. Извлеките патрон из блок-фары, провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.
5. Извлеките лампу из патрона, нажав на нее и повернув против часовой
стрелки до совмещения выступов
на лампе с прорезями патрона.
Вытащите лампу из патрона.
6. Установите новую лампу, для чего вдавите ее в патрон и поверните до
фиксации.
7. Установите патрон в блок-фару. Для этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки.
OMD070037
OMD070038C
OMD070039
OMD070040
Задняя противотуманная фара (при наличии)
Фонарь сигнализации
движения задним ходом

7 101
Уход за автомобилем

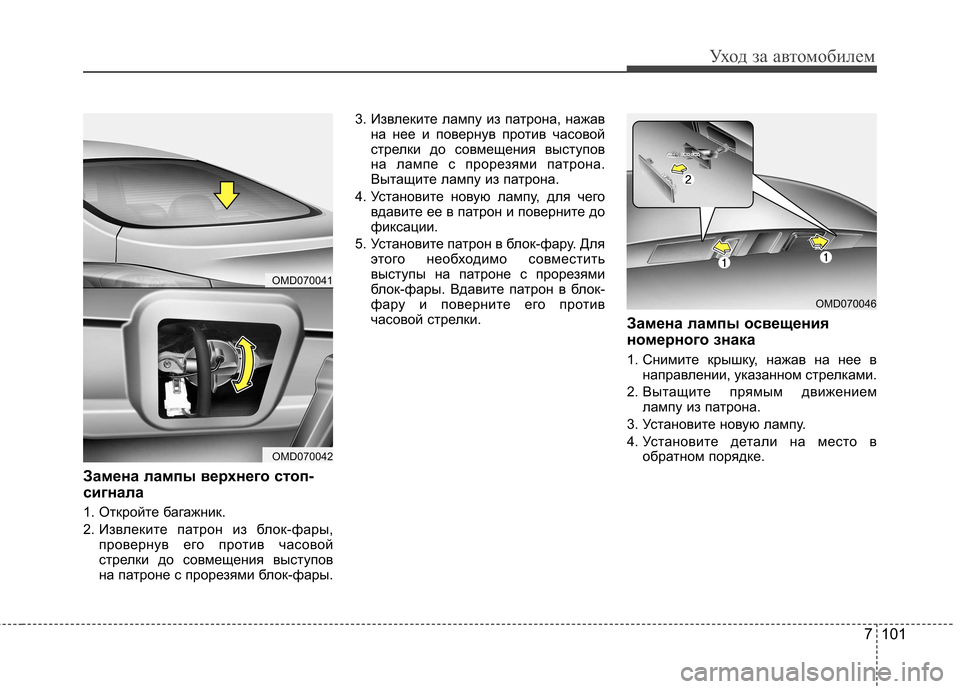

Замена лампы верхнего стоп-
сигнала
1. Откройте багажник.
2. Извлеките патрон из блок-фары,провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары. 3. Извлеките лампу из патрона, нажав
на нее и повернув против часовой
стрелки до совмещения выступов
на лампе с прорезями патрона.
Вытащите лампу из патрона.
4. Установите новую лампу, для чего вдавите ее в патрон и поверните до
фиксации.
5. Установите патрон в блок-фару. Для этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки. Замена лампы освещения
номерного знака
1. Снимите крышку, нажав на нее в
направлении, указанном стрелками.
2. Вытащите прямым движением лампу из патрона.
3. Установите новую лампу.
4. Установите детали на место в обратном порядке.
OMD070041
OMD070042
OMD070046

Уход за автомобилем
102
7

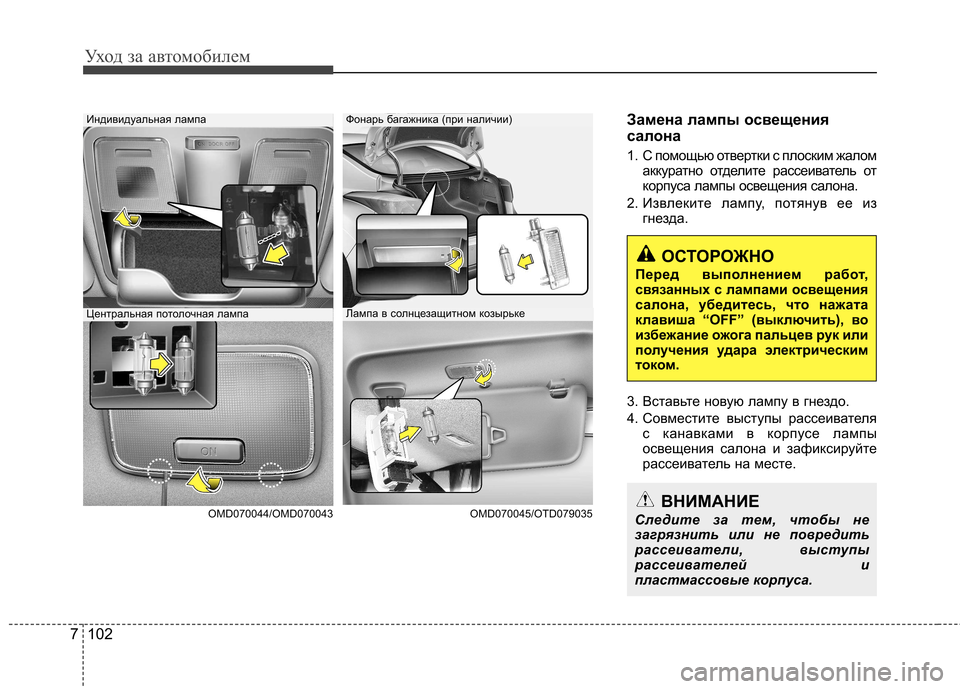

Замена лампы освещения
салона
1. С помощью отвертки с плоским жалом
аккуратно отделите рассеиватель от
корпуса лампы освещения салона.
2. Извлеките лампу, потянув ее из гнезда.
3. Вставьте новую лампу в гнездо.
4. Совместите выступы рассеивателя с канавками в корпусе лампы
освещения салона и зафиксируйте
рассеиватель на месте.Фонарь багажника (при наличии)Индивидуальная лампа
Лампа в солнцезащитном козырькеЦентральная потолочная лампа
OMD070044/OMD070043 OMD070045/OTD079035
ОСТОРОЖНО
Перед выполнением работ,
связанных с лампами освещения
салона, убедитесь, что нажата
клавиша “OFF” (выключить), во
избежание ожога пальцев рук или
получения удара электрическим
током.
ВНИМАНИЕ
Следите за тем, чтобы не
загрязнить или не повредить
рассеиватели, выступы
рассеивателей и
пластмассовые корпуса.

7 103
Уход за автомобилем

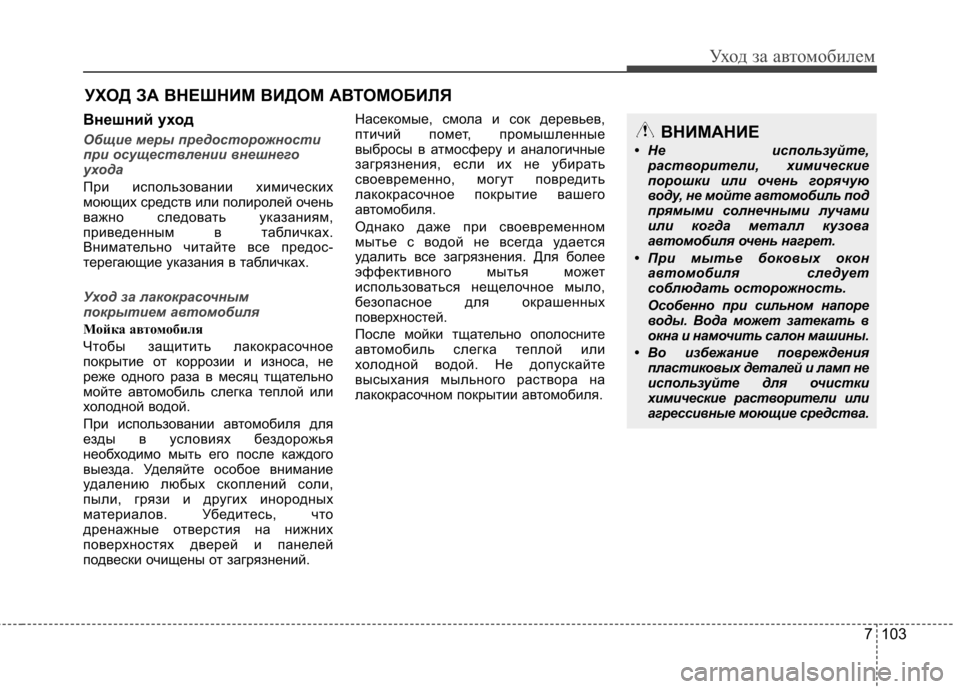

УХОД ЗА ВНЕШНИМ ВИДОМ АВТОМОБИЛЯ
Внешний уход
Общие меры предосторожности
при осуществлении внешнего
ухода
При использовании химических
моющих средств или полиролей очень
важно следовать указаниям,
приведенным в табличках.
Внимательно читайте все предос-
терегающие указания в табличках.
Уход за лакокрасочным
покрытием автомобиля
Мойка автомобиля
Чтобы защитить лакокрасочное
покрытие от коррозии и износа, не
реже одного раза в месяц тщательно
мойте автомобиль слегка теплой или
холодной водой.
При использовании автомобиля для
езды в условиях бездорожья
необходимо мыть его после каждого
выезда. Уделяйте особое внимание
удалению любых скоплений соли,
пыли, грязи и других инородных
материалов. Убедитесь, что
дренажные отверстия на нижних
поверхностях дверей и панелей
подвески очищены от загрязнений. Насекомые, смола и сок деревьев,
птичий помет, промышленные
выбросы в атмосферу и аналогичные
загрязнения, если их не убирать
своевременно, могут повредить
лакокрасочное покрытие вашего
автомобиля.
Однако даже при своевременном
мытье с водой не всегда удается
удалить все загрязнения. Для более
эффективного мытья может
использоваться нещелочное мыло,
безопасное для окрашенных
поверхностей.
После мойки тщательно ополосните
автомобиль слегка теплой или
холодной водой. Не допускайте
высыхания мыльного раствора на
лакокрасочном покрытии автомобиля.
ВНИМАНИЕ
• Не используйте, растворители, химические
порошки или очень горячую
воду, не мойте автомобиль под
прямыми солнечными лучами
или когда металл кузова
автомобиля очень нагрет.
• При мытье боковых окон автомобиля следует
соблюдать осторожность.
Особенно при сильном напоре
воды. Вода может затекать в
окна и намочить салон машины.
• Во избежание повреждения пластиковых деталей и ламп не
используйте для очистки
химические растворители или
агрессивные моющие средства.
