2013 Hyundai Elantra Инструкция по эксплуатации (in Russian)

85
Технические характеристики & Информация для потребителя
*1
См. рекомендуемые значения коэффициента вязкости по кл ассификации SAE, приведенные на следующей странице.
* 2
Моторные масла, обозначенные как масла уменьшающие трение
, в настоящее время уже являются доступными. Кроме иных преимуществ,
данные масла вносят вклад в экономии топлива путем сокр ащения энергии необходимой к преодолению трения мотора. Часто данные
улучшения нелегко измерить при каждодневном вождении, но при долговременном использовании это может привести к значительной
экономии энергии и расходов.
ЖидкостьОбъемКлассификация
Жидкость
для
охлаждения
1.8 -
литровый
двигательМеханическая
коробка передач6,0 l (6,34 US qt.)
Смесь концентрата антифриза и дисст.воды
(охлаждающая жидкость на основе
этиленгликоля для алюминиевого радиатора)Автоматическая
коробка передач5,9 l (6,23 US qt.)
1.6 -
литровый
двигательМеханическая
коробка передач6,5 l(6,87 US qt.)
Автоматическая
коробка передач6,4 l(6,76 US qt.)
Тормозная жидкость и жидкость
сцепления0,7~0,8 l(0,7~0,8 US qt.)FMVSS116 DOT-3 или DOT-4
Топливный бак50 l(13,2 US gal.)-

Технические характеристики & Информация для потребителя
6
8

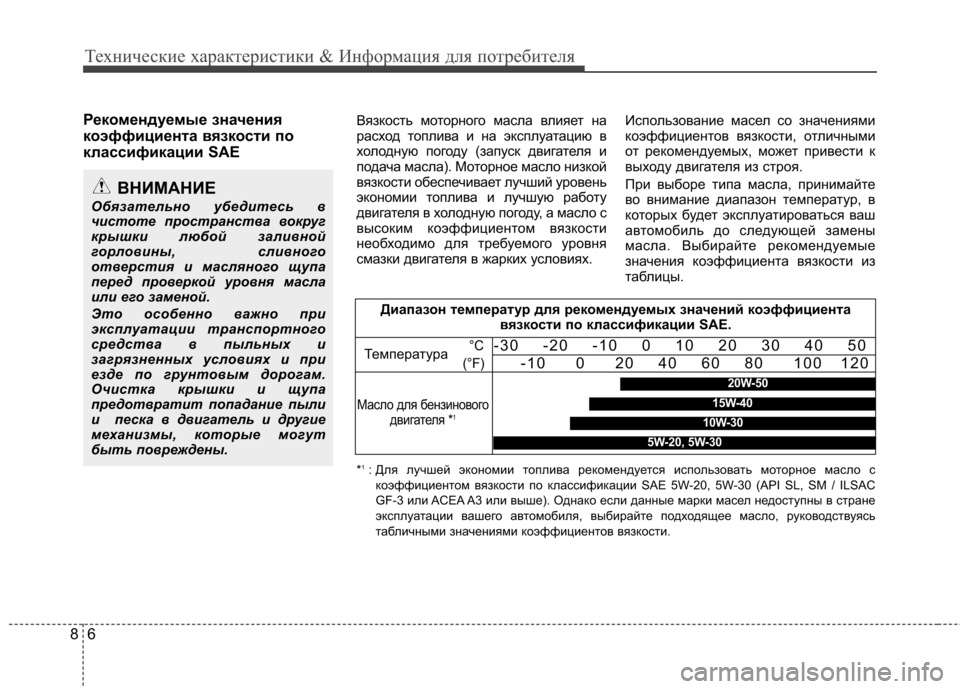

Рекомендуемые значения
коэффициента вязкости по
классификации SAE
ВНИМАНИЕ
Обязательно убедитесь в
чистоте пространства вокруг
крышки любой заливной
горловины, сливного
отверстия и масляного щупа
перед проверкой уровня масла
или его заменой.
Это особенно важно при
эксплуатации транспортного
средства в пыльных и
загрязненных условиях и при
езде по грунтовым дорогам.
Очистка крышки и щупа
предотвратит попадание пыли
и песка в двигатель и другие
механизмы, которые могут
быть повреждены.
Вязкость моторного масла влияет на
расход топлива и на эксплуатацию в
холодную погоду (запуск двигателя и
подача масла). Моторное масло низкой
вязкости обеспечивает лучший уровень
экономии топлива и лучшую работу
двигателя в холодную погоду, а масло с
высоким коэффициентом вязкости
необходимо для требуемого уровня
смазки двигателя в жарких условиях. Использование масел со значениями
коэффициентов вязкости, отличными
от рекомендуемых, может привести к
выходу двигателя из строя.
При выборе типа масла, принимайте
во внимание диапазон температур, в
которых будет эксплуатироваться ваш
автомобиль до следующей замены
масла. Выбирайте рекомендуемые
значения коэффициента вязкости из
таблицы.
Температура°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Масло для бензинового двигателя * 1
20W-50
10W-30
15W-40
5W-20, 5W-30
Диапазон температур для рекомендуемых значений коэффициента
вязкости по классификации SAE.
*1
: Для лучшей экономии топлива рекомендуется использовать м оторное масло с
коэффициентом вязкости по классификации SAE 5W-20, 5W-30 (API SL , SM / ILSAC
GF-3 или ACEA A3 или выше). Однако если данные марки масел недоступны в стране
эксплуатации вашего автомобиля, выбирайте подходящее масло, руководствуясь
табличными значениями коэффициентов вязкости.

87
Технические характеристики & Информация для потребителя

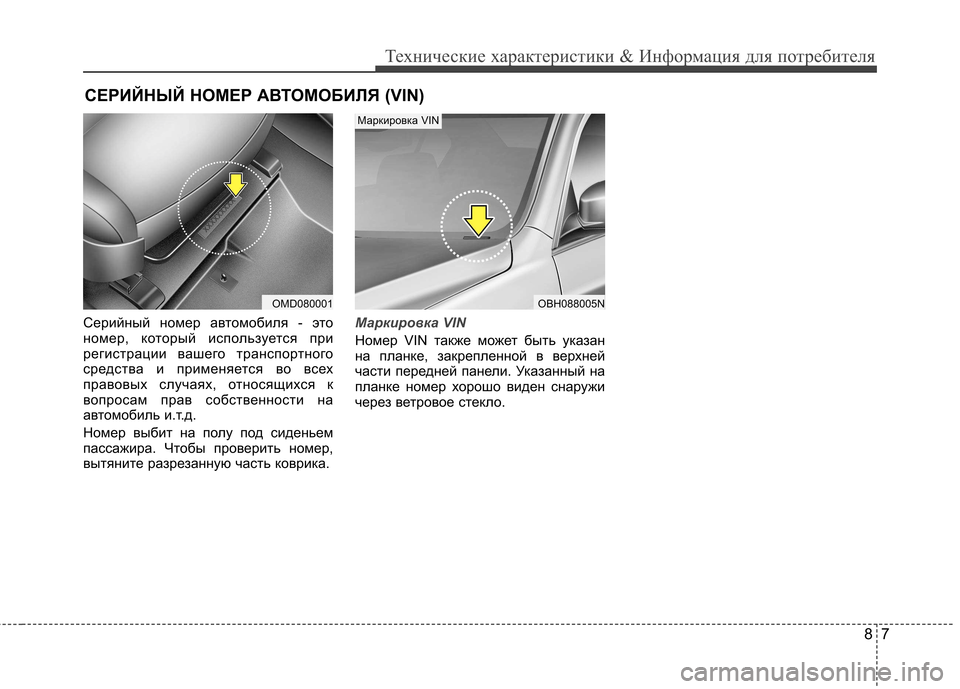

СЕРИЙНЫЙ НОМЕР АВТОМОБИЛЯ (VIN)
Серийный номер автомобиля - это
номер, который используется при
регистрации вашего транспортного
средства и применяется во всех
правовых случаях, относящихся к
вопросам прав собственности на
автомобиль и.т.д.
Номер выбит на полу под сиденьем
пассажира. Чтобы проверить номер,
вытяните разрезанную часть коврика.
Маркировка VIN
Номер VIN также может быть указан
на планке, закрепленной в верхней
части передней панели. Указанный на
планке номер хорошо виден снаружи
через ветровое стекло.
OBH088005N
Маркировка VIN
OMD080001

Технические характеристики & Информация для потребителя
8
8

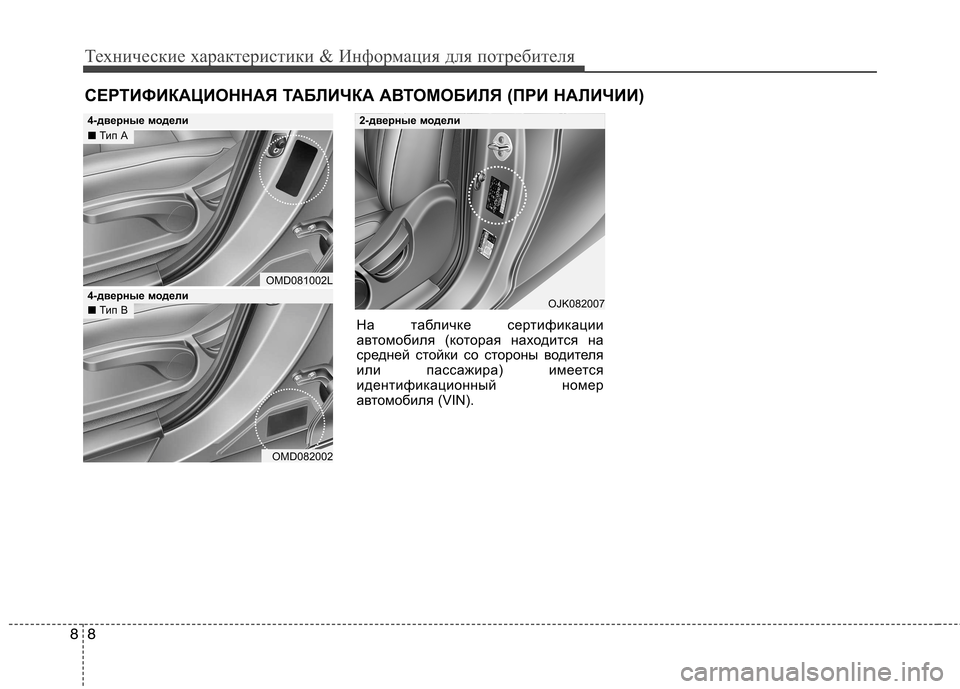

СЕРТИФИКАЦИОННАЯ ТАБЛИЧКА АВТОМОБИЛЯ (ПРИ НАЛИЧИИ)
OJK082007
2-дверные модели
На табличке сертификации
автомобиля (которая находится на
средней стойки со стороны водителя
или пассажира) имеется
идентификационный номер
автомобиля (VIN).
OMD081002L
OMD082002
4-дверные модели■ Тип А
■Тип В4-дверные модели

89
Технические характеристики & Информация для потребителя

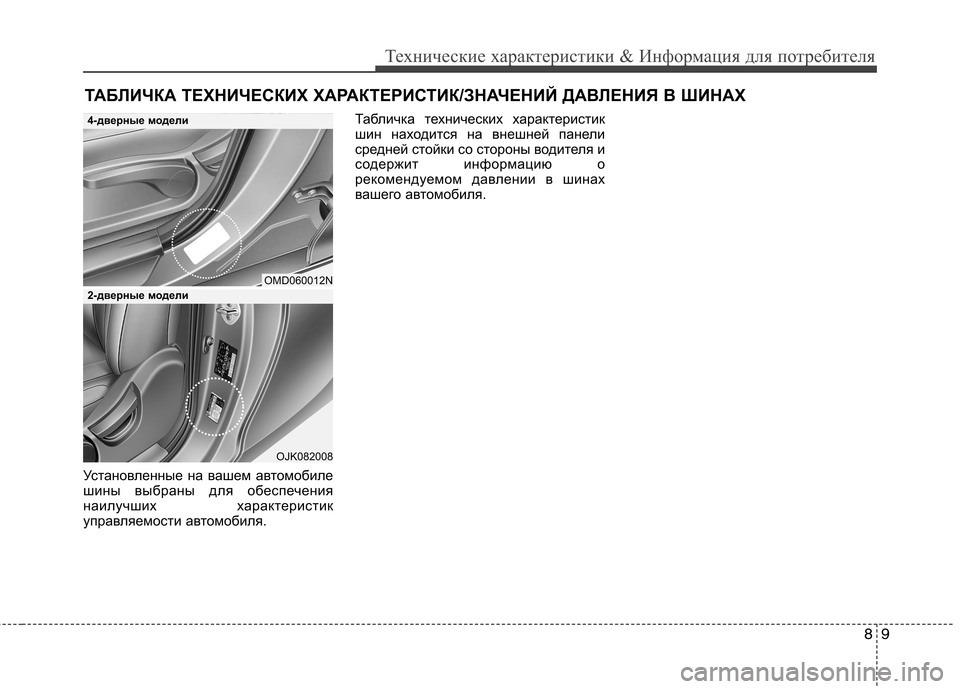

ТАБЛИЧКА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК/ЗНАЧЕНИЙ ДАВЛЕНИЯ В ШИНАX
Установленные на вашем автомобиле
шины выбраны для обеспечения
наилучших характеристик
управляемости автомобиля. Табличка технических характеристик
шин находится на внешней панели
средней стойки со стороны водителя и
содержит информацию о
рекомендуемом давлении в шинах
вашего автомобиля.
OMD060012N
OJK082008
4-дверные модели
2-дверные модели

Технические характеристики & Информация для потребителя
10
8
Серийный номер двигателя выбит на
блоке цилиндров, как показано на
рисунке. На этикетке компрессора указаны
модель, номер детали поставщика,
серийный номер, тип хладогента (1) и
тип холодильного масла (2).
Знак “E” находится на средней стойке
со стороны водителя. Он указывает на
то, что автомобиль отвечает
требованиям директивы по
безопасности и защите окружающей
среды, разработанной Европейской
экономической комиссией ООН. На
этикетке указываются:
• код страны;
• номер директивы;
• номер поправки к директиве;
• номер одобрения.
СЕРИЙНЫЙ НОМЕР
ДВИГАТЕЛЯ
OMD080002
ЗНАК “E” (ПРИ НАЛИЧИИ)OMD080003N
OMD080005N
1.8 литровый двигатель
1.6 литровый двигательOHC081001
ЭТИКЕТКА КОМПРЕССОРА
КОНДИЦИОНЕРА

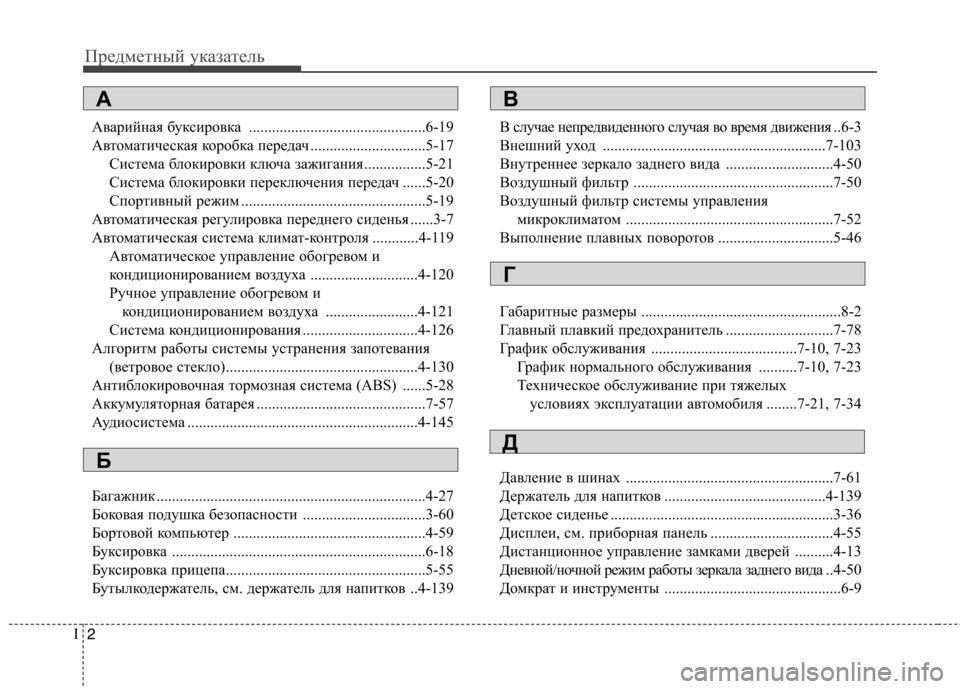

IПредметный указатель

Предметный указатель
2
I
Аварийная буксировка ..............................................6-19
Автоматическая коробка передач ..............................5-17
Система блокировки ключа зажигания ................5-21
Система блокировки переключения передач ......5-20
Спортивный режим ................................................5-19
Автоматическая регулировка переднего сиденья ......3-7
Автоматическая система климат-контроля ............4-119 Автоматическое управление обогревом и
кондиционированием воздуха ............................4-120
Ручное управление обогревом и кондиционированием воздуха ........................4-121
Система кондиционирования ..............................4-126
Алгоритм работы системы устранения запотевания (ветровое стекло)..................................................4-130
Антиблокировочная тормозная система (ABS) ......5-28
Аккумуляторная батарея ............................................7-57
Аудиосистема ............................................................4-145
Багажник ......................................................................4-27
Боковая подушка безопасности ................................3-60
Бортовой компьютер ..................................................4-59
Буксировка ..................................................................6-18
Буксировка прицепа....................................................5-55
Бутылкодержатель, см. держатель для напитков ..4-139 В случае непредвиденного случая во время движения
..6-3
Внешний уход ..........................................................7-103
Внутреннее зеркало заднего вида ............................4-50
Воздушный фильтр ....................................................7-50
Воздушный фильтр системы управления микроклиматом ......................................................7-52
Выполнение плавных поворотов ..............................5-46
Габаритные размеры ....................................................8-2
Главный плавкий предохранитель ............................7-78
График обслуживания ......................................7-10, 7-23 График нормального обслуживания ..........7-10, 7-23
Техническое обслуживание при тяжелых условиях эксплуатации автомобиля ........7-21, 7-34
Давление в шинах ......................................................7-61
Держатель для напитков ..........................................4-139
Детское сиденье ..........................................................3-36
Дисплеи, см. приборная панель ................................4-55
Дистанционное управление замками дверей ..........4-13
Дневной/ночной режим работы зеркала заднего вида ..4-50
Домкрат и инструменты ..............................................6-9
A
Б
В
Г
Д
