2013 Hyundai Elantra Инструкция по эксплуатации (in Russian)

Основные сведения о Вашем автомобиле
4
2

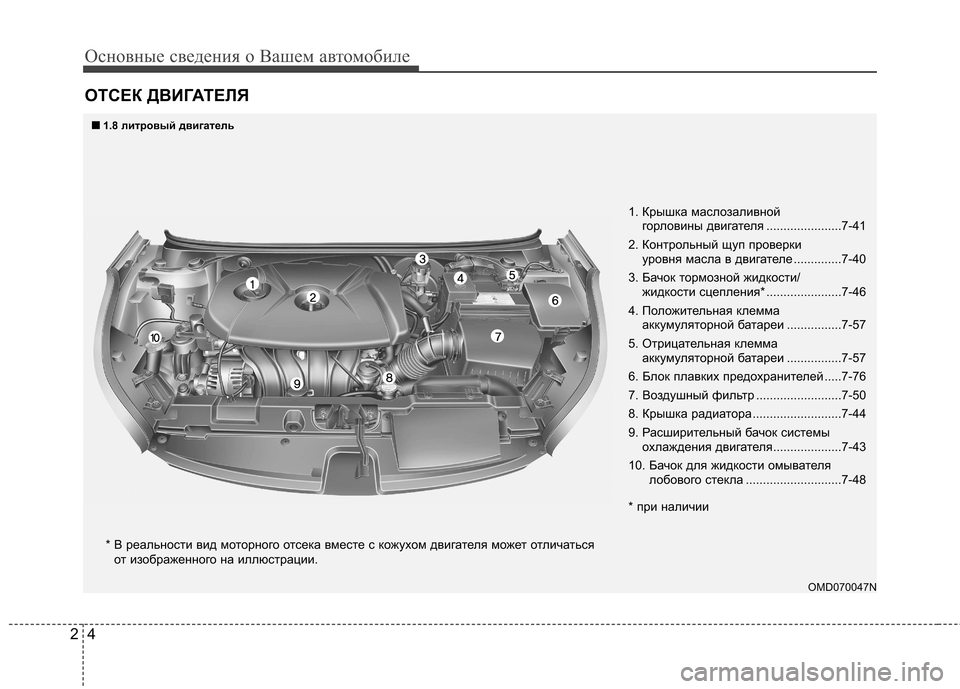

ОТСЕК ДВИГАТЕЛЯ
OMD070047N
* В реальности вид моторного отсека вместе с кожухом двига
теля может отличаться
от изображенного на иллюстрации. 1. Крышка маслозаливной
горловины двигателя ......................7-41
2. Контрольный щуп проверки уровня масла в двигателе ..............7-40
3. Бачок тормозной жидкости/ жидкости сцепления* ......................7-46
4. Положительная клемма аккумуляторной батареи ................7-57
5. Отрицательная клемма аккумуляторной батареи ................7-57
6. Блок плавких предохранителей .....7-76
7. Воздушный фильтр .........................7-50
8. Крышка радиатора ..........................7-44
9. Расширительный бачок системы охлаждения двигателя....................7-43
10. Бачок для жидкости омывателя лобового стекла ............................7-48
* при наличии
■■ 1.8 литровый двигатель

25
Основные сведения о Вашем автомобиле

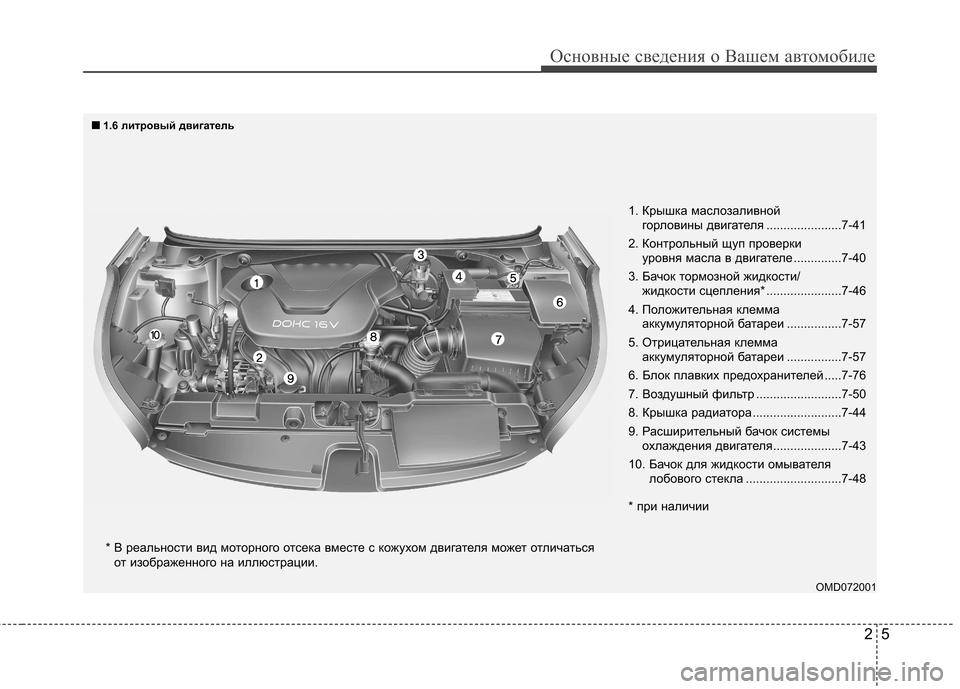

OMD072001
* В реальности вид моторного отсека вместе с кожухом двига
теля может отличаться
от изображенного на иллюстрации. 1. Крышка маслозаливной
горловины двигателя ......................7-41
2. Контрольный щуп проверки уровня масла в двигателе ..............7-40
3. Бачок тормозной жидкости/ жидкости сцепления* ......................7-46
4. Положительная клемма аккумуляторной батареи ................7-57
5. Отрицательная клемма аккумуляторной батареи ................7-57
6. Блок плавких предохранителей .....7-76
7. Воздушный фильтр .........................7-50
8. Крышка радиатора ..........................7-44
9. Расширительный бачок системы охлаждения двигателя....................7-43
10. Бачок для жидкости омывателя лобового стекла ............................7-48
* при наличии
■■ 1.6 литровый двигатель

3

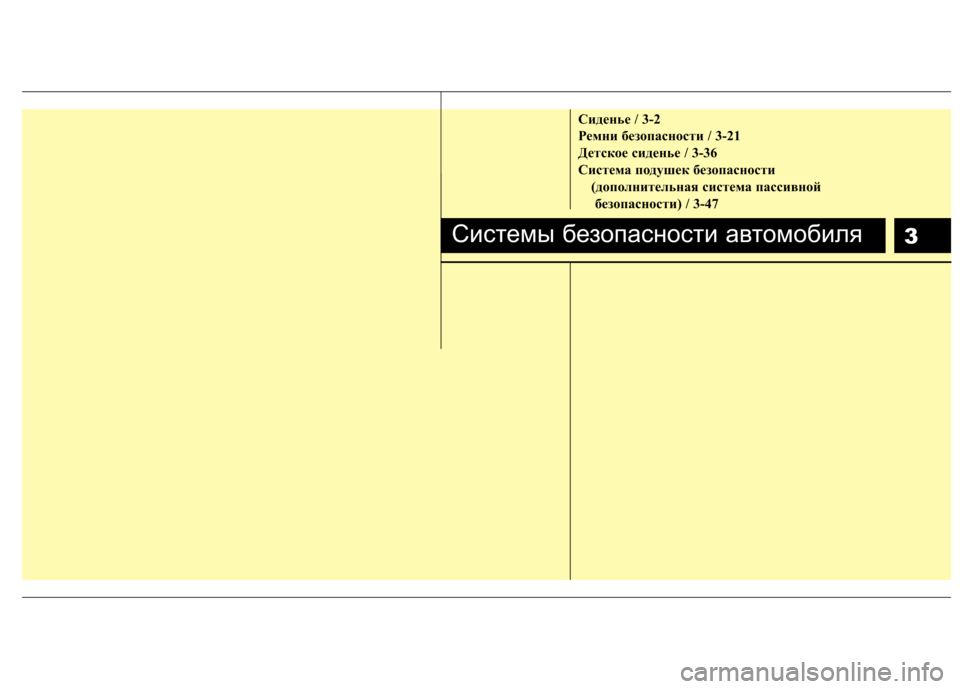

Сиденье / 3-2
Ремни безопасности / 3-21
Детское сиденье / 3-36
Система подушек безопасности (дополнительная система пассивной безопасности) / 3-47
Системы безопасности автомобиля

Системы безопасности автомобиля
2
3

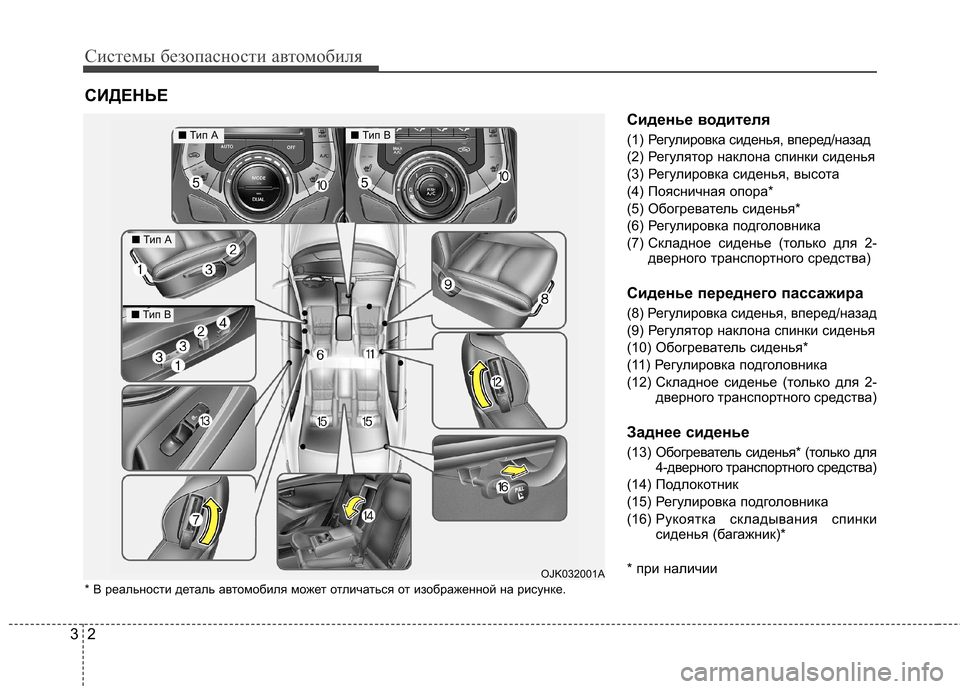

Сиденье водителя
(1) Регу лировка сиденья, вперед/назад
(2) Регулятор наклона спинки сиденья
(3) Регулировка сиденья, высота
(4) Поясничная опора*
(5) Обогреватель сиденья*
(6) Регулировка подголовника
(7) Складное сиденье (только для 2- дверного транспортного средства)
Сиденье переднего пассажира
(8) Регулировка сиденья, вперед/назад
(9) Регулятор наклона спинки сиденья
(10) Обогреватель сиденья*
(11) Регулировка подголовника
(12) Складное сиденье (только для 2- дверного транспортного средства)
Заднее сиденье
(13) Обогреватель сиденья* (только для
4-дверного транспортного средства)
(14) Подлокотник
(15) Регулировка подголовника
(16) Рук оятка складывания спинки
сиденья (багажник)*
* при наличии
СИДЕНЬЕ
OJK032001A
■
Тип А■ Тип B
■Тип А
■Тип B
* В реальности деталь автомобиля может отличаться от изображенно й на рисунке.

33
Системы безопасности автомобиля

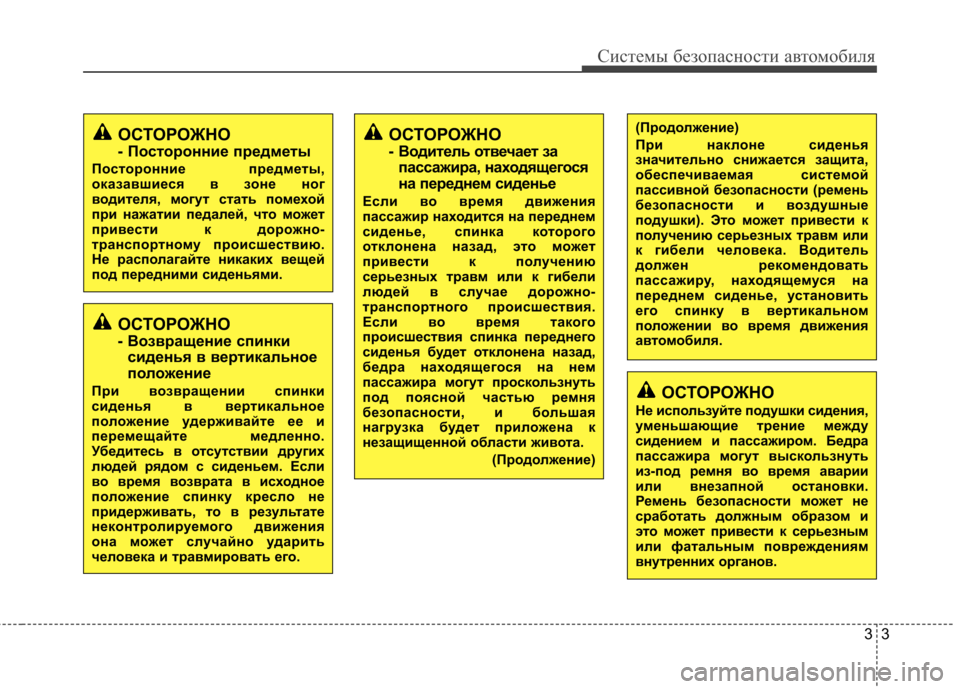

ОСТОРОЖНО
- Возвращение спинкисиденья в вертикальное
положение
При возвращении спинки
сиденья в вертикальное
положение удерживайте ее и
перемещайте медленно.
Убедитесь в отсутствии других
людей рядом с сиденьем. Если
во время возврата в исходное
положение спинку кресло не
придерживать, то в результате
неконтроли руемого движения
она может сл учайно ударить
человека и травмировать его.
ОСТОРОЖНО
- Посторонние предметы
Посторонние предметы,
оказавшиеся в зоне ног
водителя, могут стать помехой
при нажатии педалей, что может
привести к дорожно-
транспортному происшествию.
Не располагайте никаких вещей
под передними сиденьями.
ОСТОРОЖНО
Не используйте подушки сидения,
уменьшающие трение между
сидением и пассажиром. Бедра
пассажира могут выскользнуть
из-под ремня во время аварии
или внезапной остановки.
Ремень безопасности может не
сработать должным образом и
это может привести к серьезным
или фатальным повреждениям
внутренних органов.
ОСТОРОЖНО
- Водитель отвечает за
пассажира, находящегося
на переднем сиденье
Если во время движения
пассажир находится на переднем
сиденье, спинка которого
отклонена назад, это может
привести к получению
серьезных травм или к гибели
людей в случае дорожно-
транспортного происшествия.
Если во время такого
происшествия спинка переднего
сиденья будет отклонена назад,
бедра находящегося на нем
пассажира могут проскользнуть
под поясной частью ремня
безопасности, и большая
нагрузка будет приложена к
незащищенной области живота.
(Продолжение)(Продолжение)
При наклоне сиденья
значительно снижается защита,
обеспечиваемая системой
пассивной безопасности (ремень
безопасности и воздушные
подушки). Это может привести к
получению серьезных травм или
к гибели человека. Водитель
должен рекомендовать
пассажиру, находящемуся на
переднем сиденье, установить
его спинку в вертикальном
положении во время движения
автом обиля.

Системы безопасности автомобиля
4
3

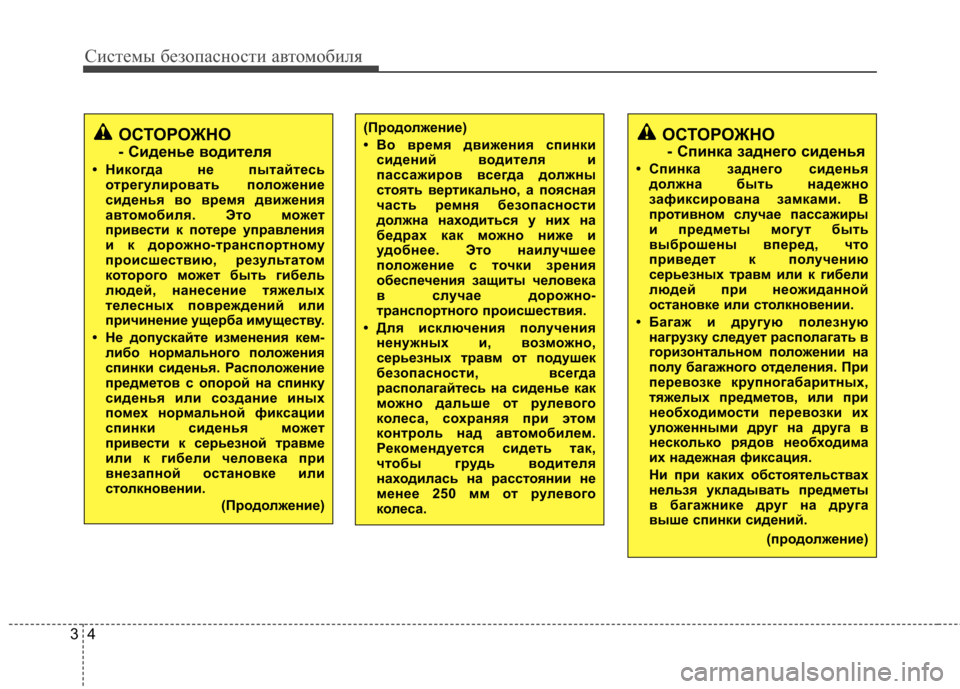

ОСТОРОЖНО
- Спинка заднего сиденья
• Спинка заднего сиденья должна быть надежно
зафиксирована замками. В
противном случае пассажиры
и предметы могут быть
выброшены вперед, что
приведет к получению
серьезных травм или к гибели
людей при неожиданной
остановке или столкновении.
• Багаж и другую полезную нагрузку следует располагать в
горизонтальном положении на
полу багажного отделения. При
перевозке крупногабаритных,
тяжелых предметов, или при
необходимости перевозки их
улож енными друг на друга в
несколько рядов необходима
их надежная фиксация.
Ни при каких обстоятельствах
нельзя укладывать предметы
в багажнике друг на друга
выше спинки сидений.
(продолжение)(Продолжение)
• Во время движения спинкисидений водителя и
пассажиров всегда должны
стоять вертикально, а поясная
часть ремня безопасности
должна находиться у них на
бедрах как можно ниже и
удобнее. Это наилучшее
положение с точки зрения
обеспечения защиты человека
в случае дорожно-
транспортного происшествия.
• Для исключения получения ненужных и, возможно,
серьезных травм от подушек
безопасности, всегда
располагайтесь на сиденье как
можно дальше от рулевого
колеса, сохраняя при этом
контроль над а втомобилем.
Рекоменд уется сидеть так,
чтобы грудь водителя
находилась на расстоянии не
менее 250 мм от рулевого
колеса.ОСТОРОЖНО
- Сиденье водителя
• Никогда не пытайтесь отрегулировать по ложение
сиденья во время движения
автом обиля. Это может
привести к потере управления
и к дорожно-транспортному
происшествию, результатом
которого может быть гибель
людей, нанесение тяжелых
телесных повреждений или
причинение ущерба имуществу.
• Не допускайте изменения кем- либо нормального по ложения
спинки сиденья. Распо ложение
предметов с опорой на спинку
сиденья или создание иных
помех нормальной фиксации
спинки сиденья может
привести к серьезной травме
или к гибели человека при
внезапной остановке или
столкновении.
(Продолжение)

35
Системы безопасности автомобиля

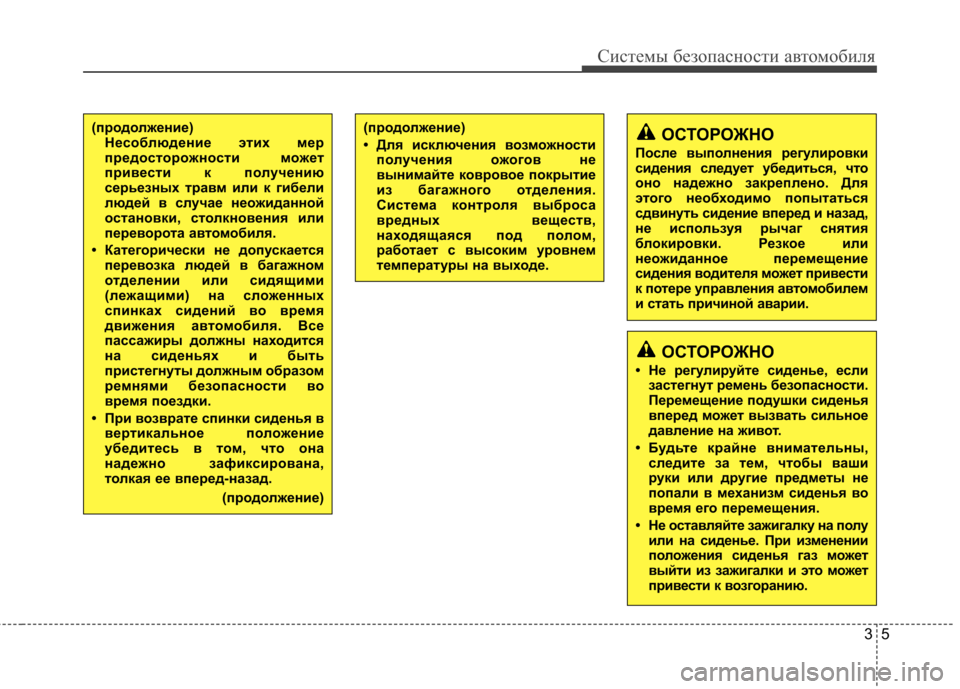

(продолжение)
• Для исключения возможностиполучения ожогов не
вынимайте ковровое покрытие
из багажного отделения.
Система контроля выброса
вредных веществ,
находящаяся под полом,
работает с высоким уровнем
температуры на выходе.ОСТОРОЖНО
После выполнения регулировки
сидения следует убедиться, что
оно надежно закреплено. Для
этого необходимо попытаться
сдвинуть сидение вперед и назад,
не используя рычаг снятия
блокировки. Резкое или
неожиданное перемещение
сидения водителя может привести
к потере управления а втомобилем
и стать причиной аварии.
ОСТОРОЖНО
• Не регулируйте сиденье, если застегнут ремень безопасности.
Перемещение подушки сиденья
вперед может вызвать сильное
давление на живот.
• Будьте крайне внимательны, следите за тем, чтобы ваши
руки или другие предметы не
попали в механизм сиденья во
время его перемещения.
• Не оставляйте зажигалку на полу или на сиденье. При изменении
положения сиденья газ может
выйти из зажигалки и это может
привести к возгоранию.
(продолжение) Несоблюдение этих мер
предосторожности может
привести к получению
серьезных травм или к гибели
людей в случае неожиданной
остановки, столкновения или
переворота а втомобиля.
• Категорически не допускается перевозка людей в багажном
отделении или сидящими
(лежащими) на с ложенных
спинках сидений во время
движения а втомобиля. Все
пассажиры должны находится
на сиденьях и быть
пристегнуты должным образом
ремнями безопасности во
время поездки.
• При возврате спинки сиденья в вертикальное по ложение
убедитесь в том, что она
надежно зафиксирована,
толкая ее вперед-назад.
(продолжение)

Системы безопасности автомобиля
6
3

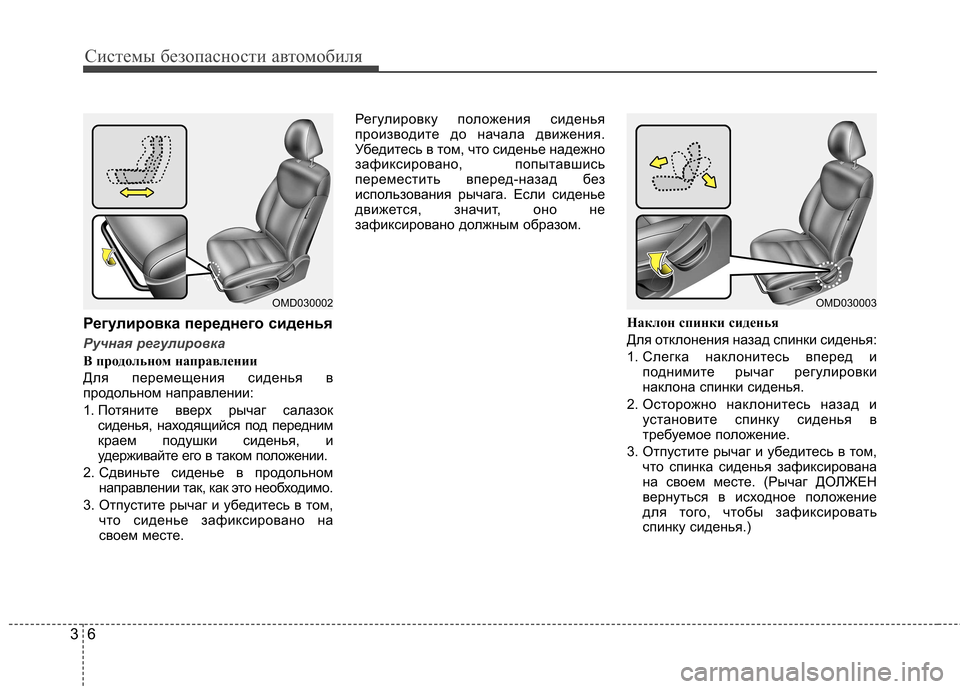

Регулировка переднего сиденья
Ручная регулировка
В продольном направлении
Для перемещения сиденья в
продольном направлении:
1. Потяните вверх рычаг салазок
сиденья, находящийся под передним
краем подушки сиденья, и
удерживайте его в таком положении.
2. Сдвиньте сиденье в продольном направлении так, как это необходимо.
3. Отпустите рычаг и убедитесь в том, что сиденье зафиксировано на
своем месте. Регулировку положения сиденья
производите до начала движения.
Убедитесь в том, что сиденье надежно
зафиксировано, попытавшись
переместить вперед-назад без
использования рычага. Если сиденье
движется, значит, оно не
зафиксировано должным образом.
Наклон спинки сиденья
Для отклонения назад спинки сиденья:
1. Слегка наклонитесь вперед иподнимите рычаг регулировки
наклона спинки сиденья.
2. Осторожно наклонитесь назад и установите спинку сиденья в
требуемое положение.
3. Отпустите рычаг и убедитесь в том, что спинка сиденья зафиксирована
на своем месте. (Рычаг ДОЛЖЕН
вернуться в исходное положение
для того, чтобы зафиксировать
спинку сиденья.)
OMD030003OMD030002
