2013 CITROEN C4 PICASSO Návod na použitie (in Slovak)

X

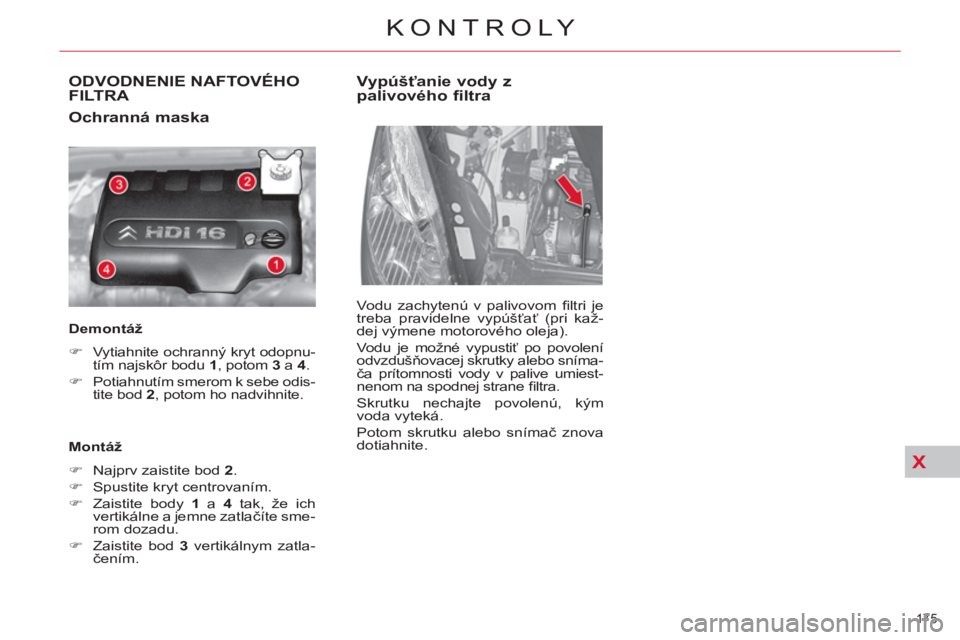

175
KONTROLY
ODVODNENIE NAFTOVÉHO
FILTRA

Ochranná maska


Demontáž


)
Vytiahnite ochranný kryt odopnu-
tím najskôr bodu 1
, potom 3
a 4
.

)
Potiahnutím smerom k sebe odis-
tite bod 2
, potom ho nadvihnite.

Montáž


)
Najprv zaistite bod 2
.

)
Spustite kryt centrovaním.

)
Zaistite body 1
a 4
tak, že ich
vertikálne a jemne zatlačíte sme-
rom dozadu.

)
Zaistite bod 3
vertikálnym zatla-
čením.



Vypúšťanie vody z
palivového filtra
Vodu zachytenú v palivovom fi ltri je
treba pravidelne vypúšťať (pri kaž-
dej výmene motorového oleja).
Vodu je možné vypustiť po povolení
odvzdušňovacej skrutky alebo sníma-
ča prítomnosti vody v palive umiest-
nenom na spodnej strane fi ltra.
Skrutku nechajte povolenú, kým
voda vyteká.
Potom skrutku alebo snímač znova
dotiahnite.

X

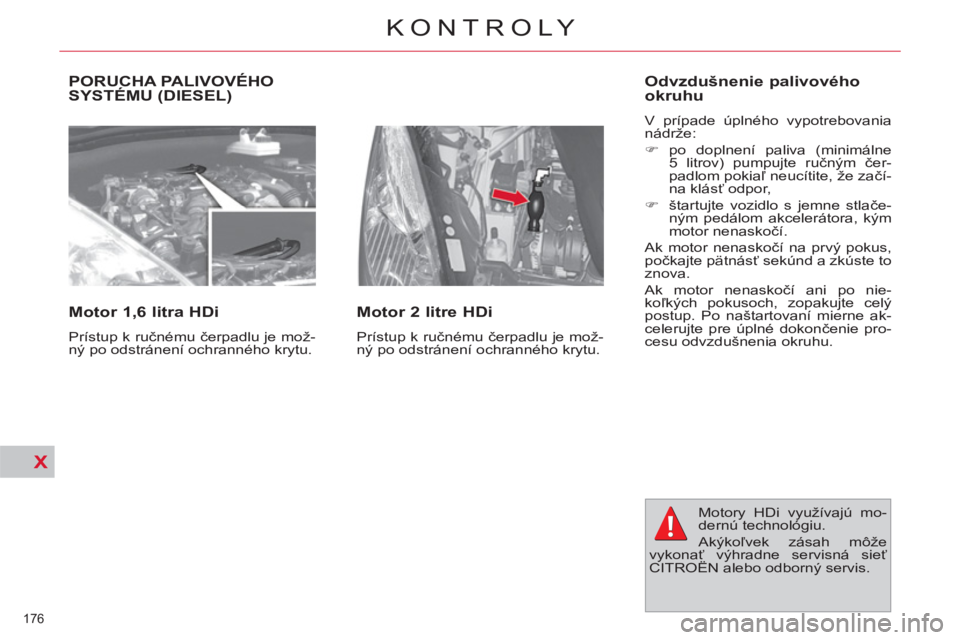

176
KONTROLY
PORUCHA PALIVOVÉHO
SYSTÉMU (DIESEL)

Motor 1,6 litra HDi

Prístup k ručnému čerpadlu je mož-
ný po odstránení ochranného krytu.


Motor 2 litre HDi

Prístup k ručnému čerpadlu je mož-
ný po odstránení ochranného krytu.


Odvzdušnenie palivového
okruhu
V prípade úplného vypotrebovania
nádrže:


)
po doplnení paliva (minimálne
5 litrov) pumpujte ručným čer-
padlom pokiaľ neucítite, že začí-
na klásť odpor,

)
štartujte vozidlo s jemne stlače-
ným pedálom akcelerátora, kým
motor nenaskočí.
Ak motor nenaskočí na prvý pokus,
počkajte pätnásť sekúnd a zkúste to
znova.
Ak motor nenaskočí ani po nie-
koľkých pokusoch, zopakujte celý
postup. Po naštartovaní mierne ak-
celerujte pre úplné dokončenie pro-
cesu odvzdušnenia okruhu.

Motory HDi využívajú mo-
dernú technológiu.
Akýkoľvek zásah môže
vykonať výhradne servisná sieť
CITROËN alebo odborný servis.

X
177
KONTROLY
BENZÍNOVÉ MOTORY
Umožňujú vám kontrolu úrovní hladín rôznych kvapalín a výmenu niektorých prvkov.


1.
Nádržka posilňovača riadenia.

2.
Nádržka ostrekovača skiel a
ostrekovača svetlometov.

3.
Nádržka chladiacej kvapaliny.
4.
Vzduchový fi lter.

5.
Nádržka brzdovej kvapaliny.

6.
Akumulátor/Poistky.
7.
Poistková skrinka.

8.
Doplnenie motorového oleja.

9.
Odmerka motorového oleja.

X
178
KONTROLY

*
Podľa pohonných jednotiek.
DIESLOVÉ MOTORY

Umožňujú vám kontrolu úrovní hladín rôznych kvapalín, výmenu niektorých prvkov, naplnenie a odvzdušnenie palivového
okruhu.


1.
Nádržka posilňovača riadenia.

2.
Nádržka ostrekovača skiel a
ostrekovača svetlometov.

3.
Nádržka chladiacej kvapaliny.

4.
Nádržka brzdovej kvapaliny.

5.
Akumulátor/Poistky.
6.
Poistková skrinka.

7.
Vzduchový fi lter.

8.
Doplnenie motorového oleja.

9.
Odmerka motorového oleja.

10.
Odvzdušňovacia pumpa * .

11 .
Odvzdušňovacia skrutka * . V naftovom okruhu je vy-
soký tlak; všetky zásahy do
okruhu sú zakázané.

X

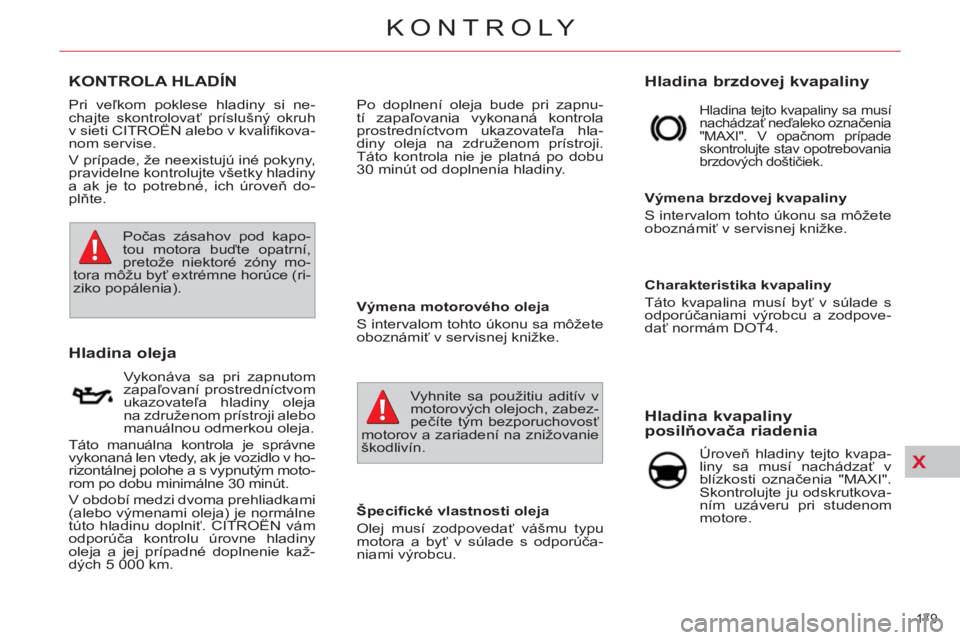

179
KONTROLY
KONTROLA HLADÍN


















Hladina oleja


Špecifi cké vlastnosti oleja
Olej musí zodpovedať vášmu typu
motora a byť v súlade s odporúča-
niami výrobcu.














Hladina brzdovej kvapaliny


Výmena brzdovej kvapaliny
S intervalom tohto úkonu sa môžete
oboznámiť v servisnej knižke.

Charakteristika kvapaliny
Táto kvapalina musí byť v súlade s
odporúčaniami výrobcu a zodpove-
dať normám DOT4.


Vykonáva sa pri zapnutom
zapaľovaní prostredníctvom
ukazovateľa hladiny oleja
na združenom prístroji alebo
manuálnou odmerkou oleja.
Táto manuálna kontrola je správne
vykonaná len vtedy, ak je vozidlo v ho-
rizontálnej polohe a s vypnutým moto-
rom po dobu minimálne 30 minút.
V období medzi dvoma prehliadkami
(alebo výmenami oleja) je normálne
túto hladinu doplniť. CITROËN vám
odporúča kontrolu úrovne hladiny
oleja a jej prípadné doplnenie kaž-
dých 5 000 km.
Hladina tejto kvapaliny sa musí
nachádzať neďaleko označenia
"MAXI". V opačnom prípade
skontrolujte stav opotrebovania
brzdových doštičiek.

Vyhnite sa použitiu aditív v
motorových olejoch, zabez-
pečíte tým bezporuchovosť
motorov a zariadení na znižovanie
škodlivín.
Počas zásahov pod kapo-
tou motora buďte opatrní,
pretože niektoré zóny mo-
tora môžu byť extrémne horúce (ri-
ziko popálenia).














Hladina kvapaliny
posilňovača riadenia


Úroveň hladiny tejto kvapa-
liny sa musí nachádzať v
blízkosti označenia "MAXI".
Skontrolujte ju odskrutkova-
ním uzáveru pri studenom
motore.
Pri veľkom poklese hladiny si ne-
chajte skontrolovať príslušný okruh
v sieti CITROËN alebo v kvalifi kova-
nom servise.
V prípade, že neexistujú iné pokyny,
pravidelne kontrolujte všetky hladiny
a ak je to potrebné, ich úroveň do-
plňte.

Výmena motorového oleja
S intervalom tohto úkonu sa môžete
oboznámiť v servisnej knižke. Po doplnení oleja bude pri zapnu-
tí zapaľovania vykonaná kontrola
prostredníctvom ukazovateľa hla-
diny oleja na združenom prístroji.
Táto kontrola nie je platná po dobu
30 minút od doplnenia hladiny.

X

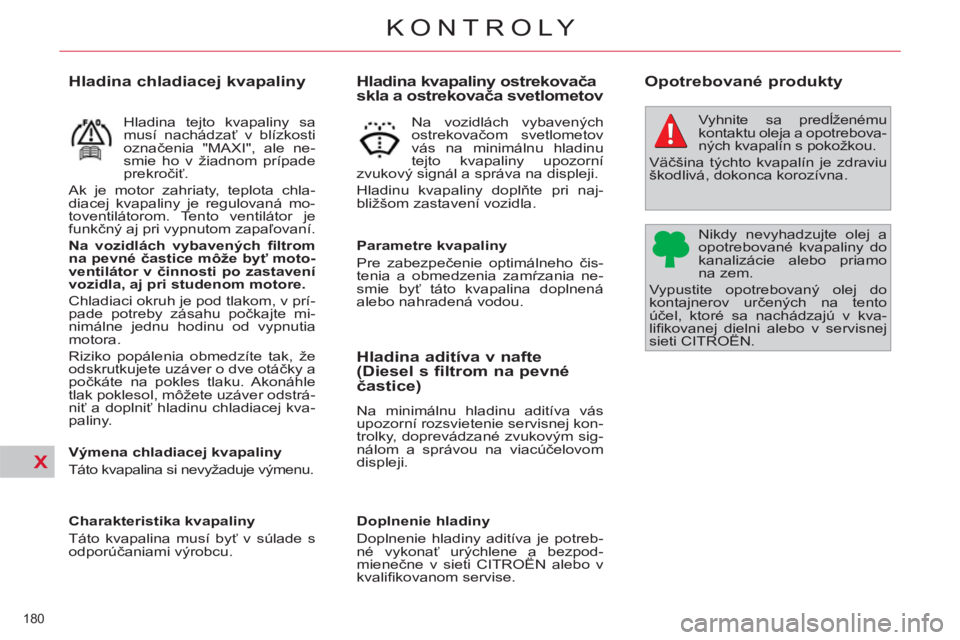

180
KONTROLY





















Hladina kvapaliny ostrekovača
skla a ostrekovača svetlometov


Parametre kvapaliny
Pre zabezpečenie optimálneho čis-
tenia a obmedzenia zamŕzania ne-
smie byť táto kvapalina doplnená
alebo nahradená vodou.











Hladina aditíva v nafte
(Diesel s filtrom na pevné
častice)

Na minimálnu hladinu aditíva vás
upozorní rozsvietenie servisnej kon-
trolky, doprevádzané zvukovým sig-
nálom a správou na viacúčelovom
displeji.

Doplnenie hladiny
Doplnenie hladiny aditíva je potreb-
né vykonať urýchlene a bezpod-
mienečne v sieti CITROËN alebo v
kvalifi kovanom servise.











Opotrebované produkty

Vyhnite sa predĺženému
kontaktu oleja a opotrebova-
ných kvapalín s pokožkou.
Väčšina týchto kvapalín je zdraviu
škodlivá, dokonca korozívna.
Nikdy nevyhadzujte olej a
opotrebované kvapaliny do
kanalizácie alebo priamo
na zem.
Vypustite opotrebovaný olej do
kontajnerov určených na tento
účel, ktoré sa nachádzajú v kva-
lifi kovanej dielni alebo v servisnej
sieti CITROËN.
Na vozidlách vybavených
ostrekovačom svetlometov
vás na minimálnu hladinu
tejto kvapaliny upozorní
zvukový signál a správa na displeji.
Hladinu kvapaliny doplňte pri naj-
bližšom zastavení vozidla.













Hladina chladiacej kvapaliny


Výmena chladiacej kvapaliny
Táto kvapalina si nevyžaduje výmenu.

Charakteristika kvapaliny
Táto kvapalina musí byť v súlade s
odporúčaniami výrobcu.


Hladina tejto kvapaliny sa
musí nachádzať v blízkosti
označenia "MAXI", ale ne-
smie ho v žiadnom prípade
prekročiť.
Ak je motor zahriaty, teplota chla-
diacej kvapaliny je regulovaná mo-
toventilátorom. Tento ventilátor je
funkčný aj pri vypnutom zapaľovaní.

Na vozidlách vybavených fi ltrom
na pevné častice môže byť moto-
ventilátor v činnosti po zastavení
vozidla, aj pri studenom motore.

Chladiaci okruh je pod tlakom, v prí-
pade potreby zásahu počkajte mi-
nimálne jednu hodinu od vypnutia
motora.
Riziko popálenia obmedzíte tak, že
odskrutkujete uzáver o dve otáčky a
počkáte na pokles tlaku. Akonáhle
tlak poklesol, môžete uzáver odstrá-
niť a doplniť hladinu chladiacej kva-
paliny.

X
181
KONTROLY
KONTROLY












Akumulátor 12 V


Akumulátor si nevyžaduje
údržbu.
Avšak skontrolujte čistotu
a dotiahnutie svoriek, pre-
dovšetkým v letnom a zim-
nom období.
V prípade zásahu na akumulátore
sa obráťte na kapitolu "Praktické
informácie", kde sa oboznámite s
opatreniami, ktoré je potrebné dodr-
žiavať pred odpojením a tiež po opä-
tovnom zapojení.










Časticový filter (Dieselové
motory)
Časticový fi lter dopĺňa funkciu kata-
lyzátora znižovaním emisií výfuko-
vých plynov zachytávaním pevných
nespálených častíc. Z výfuku teda
už nevychádza čierny dym.
Po dlhej jazde nízkou rýchlosťou ale-
bo chode motora naprázdno môže
pri akcelerácii výnimočne dôjsť k
vzniku vodnej pary. Táto skutočnosť
nemá vplyv na jazdné vlastnosti vo-
zidla ani na životné prostredie.
V prípade rizika zanesenia, sa
na multifunkčnom displeji zobrazí
hlásenie sprevádzané zvukovým
signálom a rozsvietením servisnej
kontrolky.
Táto výstraha je aktivovaná na za-
čiatku upchávania časticového fi l-
tra (podmienkou je neobvykle dlhá
jazda charakteru mestskej premáv-
ky: znížená rýchlosť, zápchy…).
Na regeneráciu fi ltra sa odporúča,
ak to umožňujú podmienky pre-
mávky, jazdiť rýchlosťou 60 km/h
alebo vyššou po dobu aspoň pia-
tich minút (dokiaľ nezmizne vý-
stražné hlásenie).
Ak výstraha ani potom nezmizne,
obráťte sa na sieť CITROËN alebo
na kvalifi kovaná dielňa.





Prítomnosť tejto nálepky, zvlášť pri
funkcii Stop & Start, indikuje po-
užívanie olovenej 12 V batérie s
konkrétnou technológiou a charakte-
ristikami, ktoré si vyžadujú, v prípa-
de výmeny alebo odpojenia, zásah
servisnej siete CITROËN alebo v
kvalifi kovanom servise. Nedodržanie týchto príkazov môže
spôsobiť predčasné opotrebovanie
batérie.
Ak nie je uvedené inak, kontrolujte
tieto prvky v súlade so servisnou
knižkou a podľa typu motora vo va-
šom vozidle.
V opačnom prípade si ich nechajte
skontrolovať v sieti CITROËN alebo
v kvalifi kovanom servise.























Vzduchový a interiérový filter

Informácie, týkajúce sa
intervalu výmeny týchto
prvkov, nájdete v servisnej
knižke.
V závislosti od okolitého
prostredia (prašné prostredie...) a
od použitia vozidla (jazda v mes-
te...), ich vymieňajte dvakrát čas-
tejšie, ak je to potrebné
(pozri
odsek "Motory").
Zanesený interiérový fi lter môže ob-
medziť výkonnosť klimatizačného
systému a spôsobiť vznik nežela-
ných pachov.
















Olejový filter

Olejový fi lter vymieňajte
vždy pri výmene oleja.
Interval výmeny tohto prv-
ku nájdete v servisnej kniž-
ke.

X

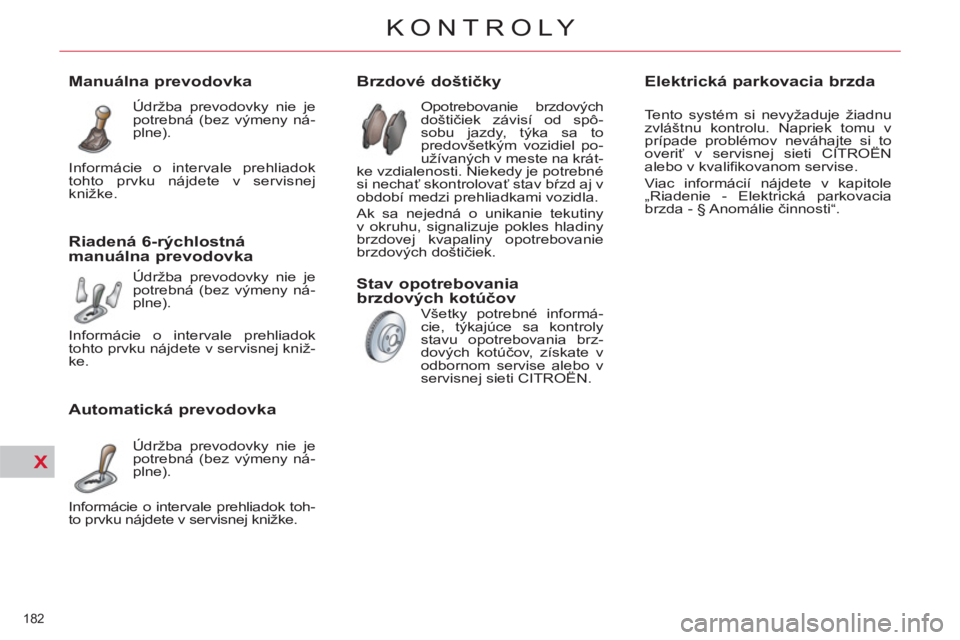

182
KONTROLY





















Brzdové doštičky

Opotrebovanie brzdových
doštičiek závisí od spô-
sobu jazdy, týka sa to
predovšetkým vozidiel po-
užívaných v meste na krát-
ke vzdialenosti. Niekedy je potrebné
si nechať skontrolovať stav bŕzd aj v
období medzi prehliadkami vozidla.
Ak sa nejedná o unikanie tekutiny
v okruhu, signalizuje pokles hladiny
brzdovej kvapaliny opotrebovanie
brzdových doštičiek.


Manuálna prevodovka

Údržba prevodovky nie je
potrebná (bez výmeny ná-
plne).






Riadená 6-rýchlostná
manuálna prevodovka
Údržba prevodovky nie je
potrebná (bez výmeny ná-
plne).

Automatická prevodovka

Údržba prevodovky nie je
potrebná (bez výmeny ná-
plne).

Stav opotrebovania
brzdových kotúčov

Všetky potrebné informá-
cie, týkajúce sa kontroly
stavu opotrebovania brz-
dových kotúčov, získate v
odbornom servise alebo v
servisnej sieti CITROËN.






















Elektrická parkovacia brzda

Tento systém si nevyžaduje žiadnu
zvláštnu kontrolu. Napriek tomu v
prípade problémov neváhajte si to
overiť v servisnej sieti CITROËN
alebo v kvalifi kovanom servise.
Viac informácií nájdete v kapitole
„Riadenie - Elektrická parkovacia
brzda - § Anomálie činnosti“. Informácie o intervale prehliadok
tohto prvku nájdete v servisnej
knižke.
Informácie o intervale prehliadok
tohto prvku nájdete v servisnej kniž-
ke.
Informácie o intervale prehliadok toh-
to prvku nájdete v servisnej knižke.
