DANE TECHNICZNE

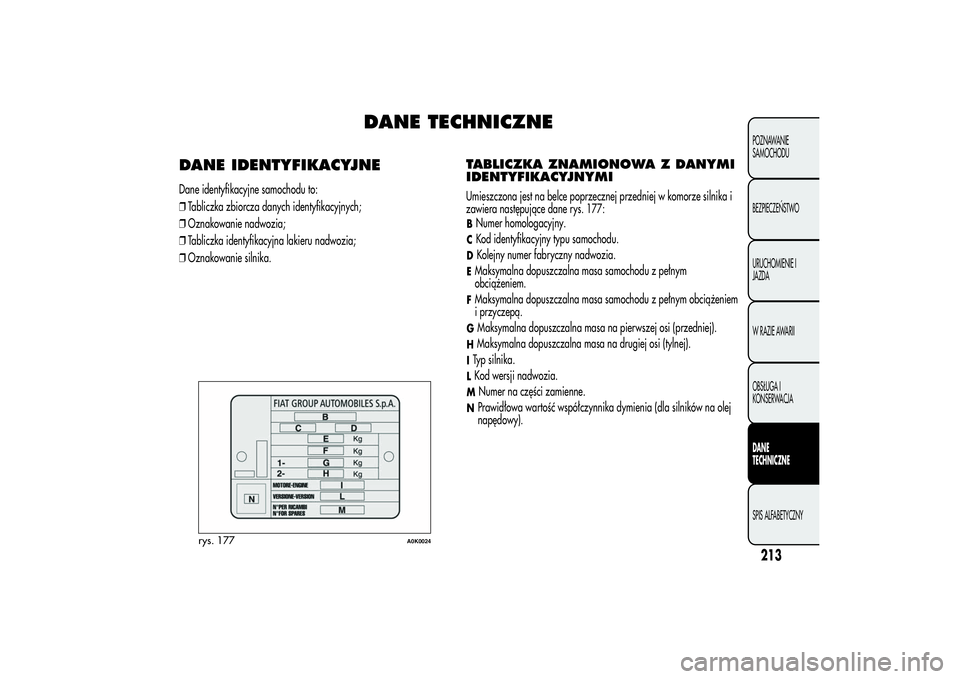

DANE IDENTYFIKACYJNEDane identyfikacyjne samochodu to:
❒Tabliczka zbiorcza danych identyfikacyjnych;
❒Oznakowanie nadwozia;
❒Tabliczka identyfikacyjna lakieru nadwozia;
❒Oznakowanie silnika.
TABLICZKA ZNAMIONOWA Z DANYMI
IDENTYFIKACYJNYMIUmieszczona jest na belce poprzecznej przedniej w komorze silnika i
zawiera następujące dane rys. 177:BNumer homologacyjny.CKod identyfikacyjny typu samochodu.DKolejny numer fabryczny nadwozia.EMaksymalna dopuszczalna masa samochodu z pełnym
obciążeniem.FMaksymalna dopuszczalna masa samochodu z pełnym obciążeniem
i przyczepą.GMaksymalna dopuszczalna masa na pierwszej osi (przedniej).HMaksymalna dopuszczalna masa na drugiej osi (tylnej).ITyp silnika.LKod wersji nadwozia.M
Numer na części zamienne.
NPrawidłowa wartość współczynnika dymienia (dla silników na olej
napędowy).
rys. 177
A0K0024
213POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

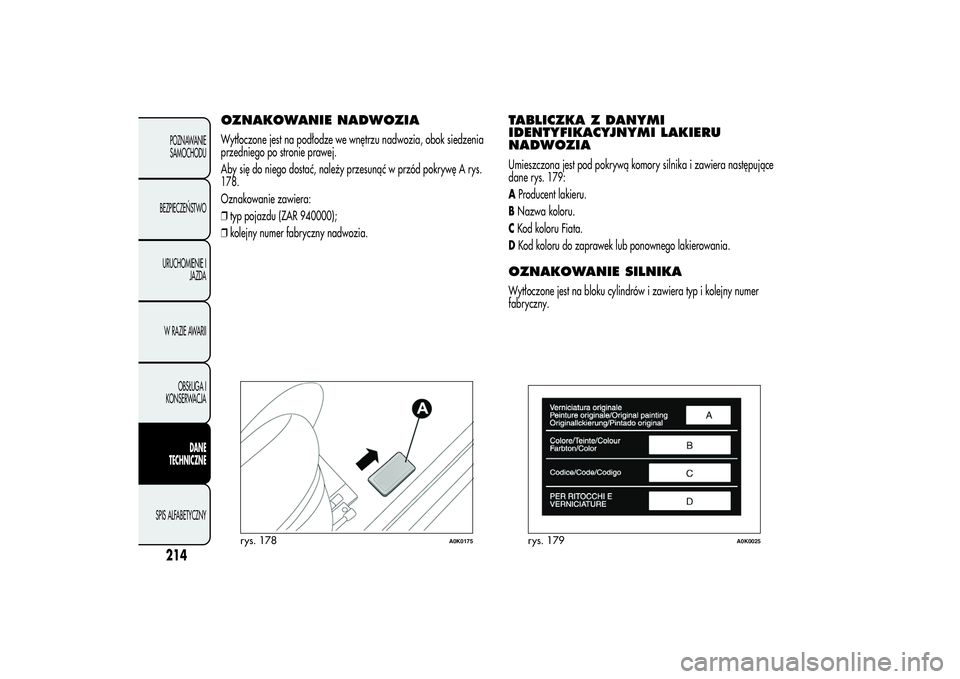

OZNAKOWANIE NADWOZIAWytłoczone jest na podłodze we wnętrzu nadwozia, obok siedzenia
przedniego po stronie prawej.
Aby się do niego dostać, należy przesunąć w przód pokrywę A rys.
178.
Oznakowanie zawiera:
❒typ pojazdu (ZAR 940000);
❒kolejny numer fabryczny nadwozia.
TABLICZKA Z DANYMI
IDENTYFIKACYJNYMI LAKIERU
NADWOZIAUmieszczona jest pod pokrywą komory silnika i zawiera następujące
dane rys. 179:
AProducent lakieru.
BNazwa koloru.
CKod koloru Fiata.
DKod koloru do zaprawek lub ponownego lakierowania.OZNAKOWANIE SILNIKAWytłoczone jest na bloku cylindrów i zawiera typ i kolejny numer
fabryczny.
rys. 178
A0K0175
rys. 179
A0K0025
214POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

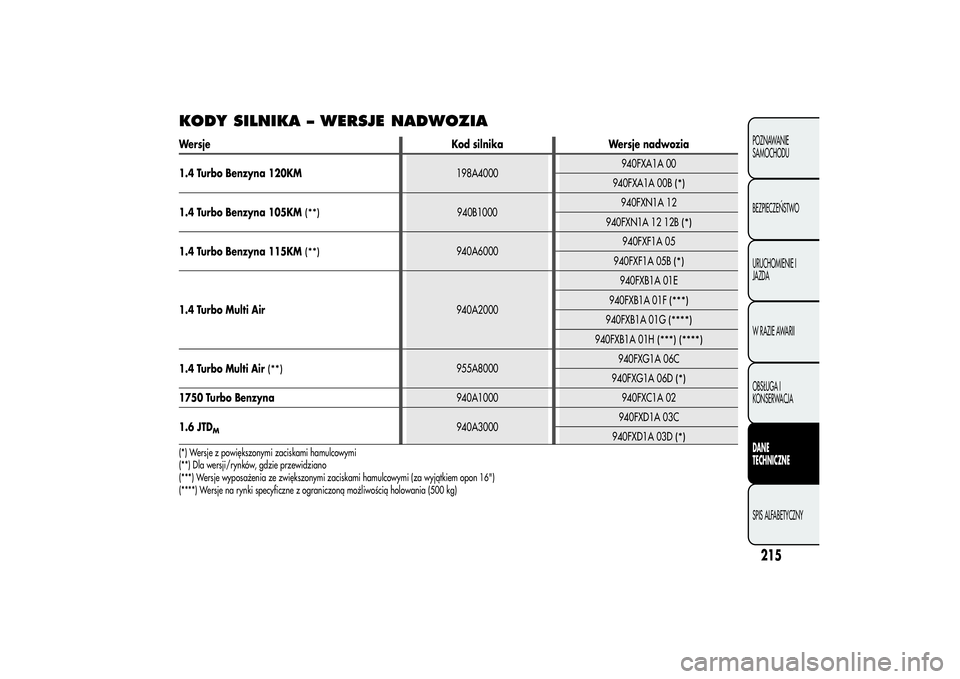

KODY SILNIKA – WERSJE NADWOZIAWersje Kod silnika Wersje nadwozia
1.4 Turbo Benzyna 120KM198A4000940FXA1A 00
940FXA1A 00B
(*)
1.4 Turbo Benzyna 105KM
(**)
940B1000940FXN1A 12
940FXN1A 12 12B
(*)
1.4 Turbo Benzyna 115KM
(**)
940A6000940FXF1A 05
940FXF1A 05B
(*)
1.4 Turbo Multi Air940A2000940FXB1A 01E
940FXB1A 01F
(***)
940FXB1A 01G
(****)
940FXB1A 01H
(***) (****)
1.4 Turbo Multi Air
(**)
955A8000940FXG1A 06C
940FXG1A 06D
(*)
1750 Turbo Benzyna940A1000 940FXC1A 02
1.6 JTD
M
940A3000940FXD1A 03C
940FXD1A 03D
(*)
(*) Wersje z powiększonymi zaciskami hamulcowymi
(**) Dla wersji/rynków, gdzie przewidziano
(***) Wersje wyposażenia ze zwiększonymi zaciskami hamulcowymi (za wyjątkiem opon 16")
(****) Wersje na rynki specyficzne z ograniczoną możliwością holowania (500 kg)
215POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

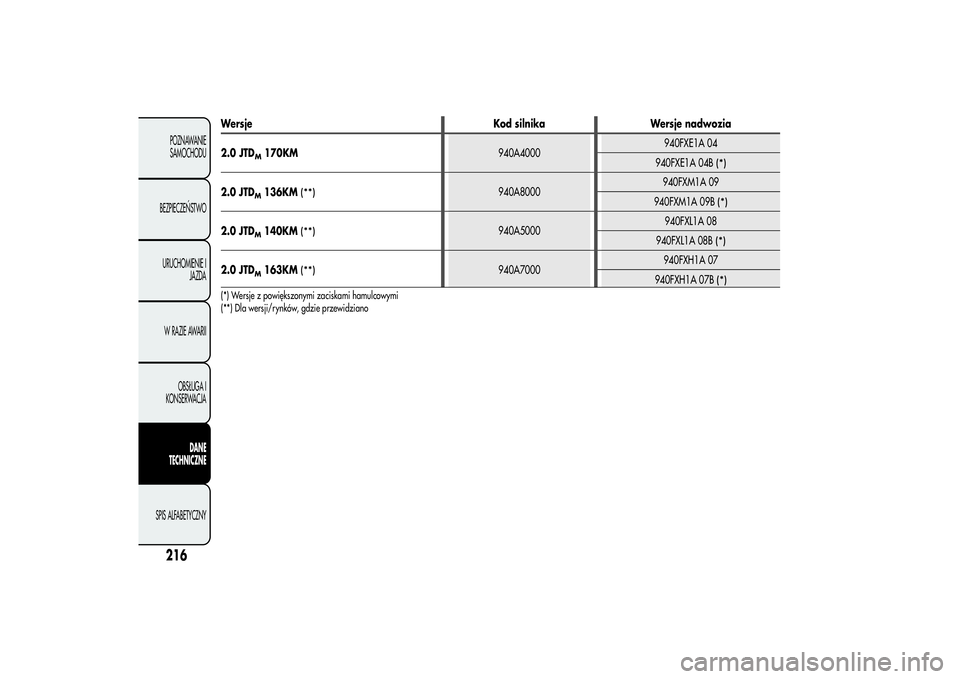

Wersje Kod silnika Wersje nadwozia
2.0 JTD
M170KM940A4000940FXE1A 04
940FXE1A 04B
(*)
2.0 JTD
M136KM
(**)
940A8000940FXM1A 09
940FXM1A 09B
(*)
2.0 JTD
M140KM
(**)
940A5000940FXL1A 08
940FXL1A 08B
(*)
2.0 JTD
M163KM
(**)
940A7000940FXH1A 07
940FXH1A 07B
(*)
(*) Wersje z powiększonymi zaciskami hamulcowymi
(**) Dla wersji/rynków, gdzie przewidziano
216POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

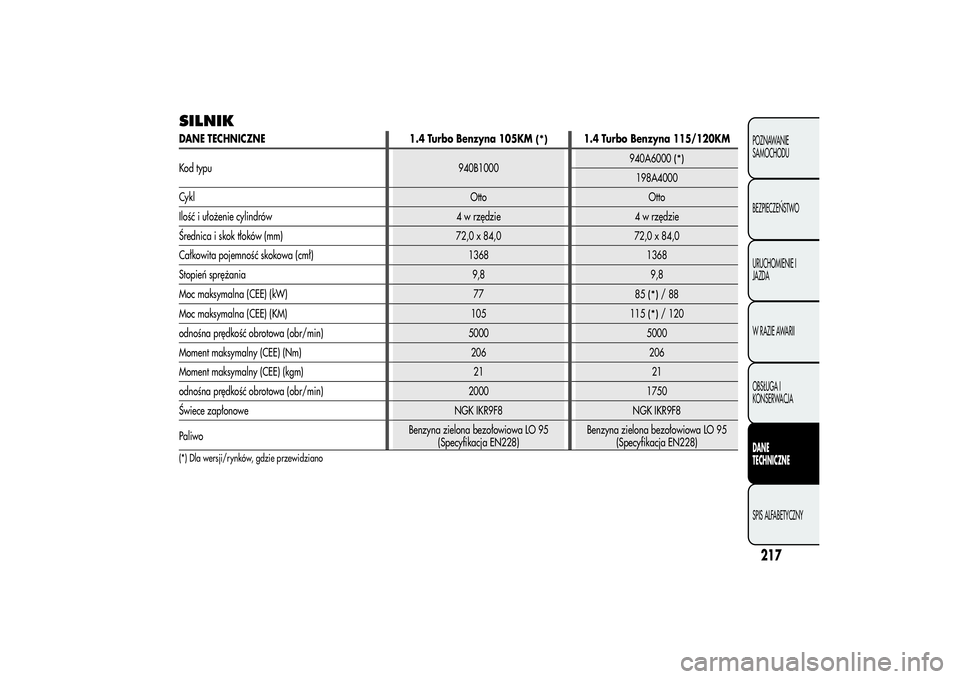

SILNIKDANE TECHNICZNE
1.4 Turbo Benzyna 105KM
(*)
1.4 Turbo Benzyna 115/120KM
Kod typu 940B1000940A6000
(*)
198A4000
Cykl Otto Otto
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 84,0 72,0 x 84,0
Całkowita pojemność skokowa (cmł) 1368 1368
Stopień sprężania 9,8 9,8
Moc maksymalna (CEE) (kW) 77
85
(*)
/88
Moc maksymalna (CEE) (KM) 105
115
(*)
/ 120
odnośna prędkość obrotowa (obr/min) 5000 5000
Moment maksymalny (CEE) (Nm) 206 206
Moment maksymalny (CEE) (kgm) 21 21
odnośna prędkość obrotowa (obr/min) 2000 1750
Świece zapłonowe NGK IKR9F8 NGK IKR9F8
PaliwoBenzyna zielona bezołowiowa LO 95
(Specyfikacja EN228)Benzyna zielona bezołowiowa LO 95
(Specyfikacja EN228)
(*) Dla wersji/rynków, gdzie przewidziano
217POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

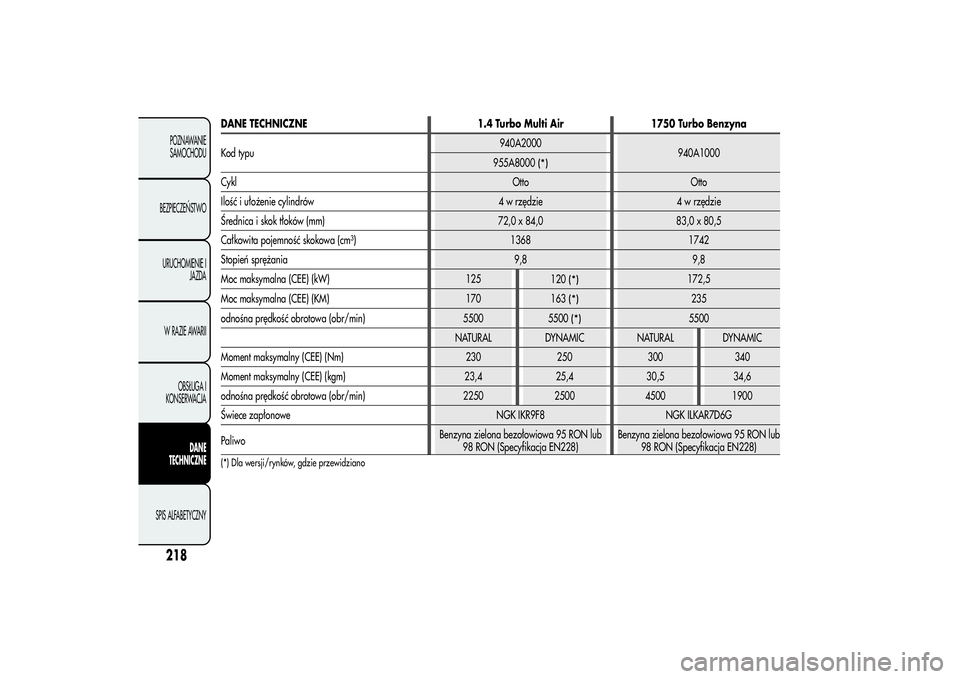

DANE TECHNICZNE 1.4 Turbo Multi Air 1750 Turbo Benzyna
Kod typu940A2000
940A1000
955A8000
(*)
Cykl Otto Otto
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 84,0 83,0 x 80,5
Całkowita pojemność skokowa (cm³) 1368 1742
Stopień sprężania 9,8 9,8
Moc maksymalna (CEE) (kW) 125
120
(*)
172,5
Moc maksymalna (CEE) (KM) 170
163
(*)
235
odnośna prędkość obrotowa (obr/min) 5500
5500
(*)
5500
NATURAL DYNAMIC NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 230 250 300 340
Moment maksymalny (CEE) (kgm) 23,4 25,4 30,5 34,6
odnośna prędkość obrotowa (obr/min) 2250 2500 4500 1900
Świece zapłonowe NGK IKR9F8 NGK ILKAR7D6G
PaliwoBenzyna zielona bezołowiowa 95 RON lub
98 RON (Specyfikacja EN228)Benzyna zielona bezołowiowa 95 RON lub
98 RON (Specyfikacja EN228)
(*) Dla wersji/rynków, gdzie przewidziano
218POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

DANE TECHNICZNE 1.6 JTD
M
2.0 JTD
M170KM
Kod typu 940A3000 940A4000
Cykl Diesel Diesel
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 79,5 x 80,5 83 x 90,4
Całkowita pojemność skokowa (cmł) 1598 1956
Stopień sprężania 16,5 16,5
Moc maksymalna (CEE) (kW) 77 125
Moc maksymalna (CEE) (KM) 105 170
odnośna prędkość obrotowa (obr/min) 4000 4000
NATURAL DYNAMIC NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 280 320 320 350
Moment maksymalny (CEE) (kgm) 28,5 32,5 32,5 35,6
odnośna prędkość obrotowa (obr/min) 1500 1750 1500 1750
Świece zapłonowe – –
Paliwo Olej napędowy (Specyfikacja EN590) Olej napędowy (Specyfikacja EN590)
219POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

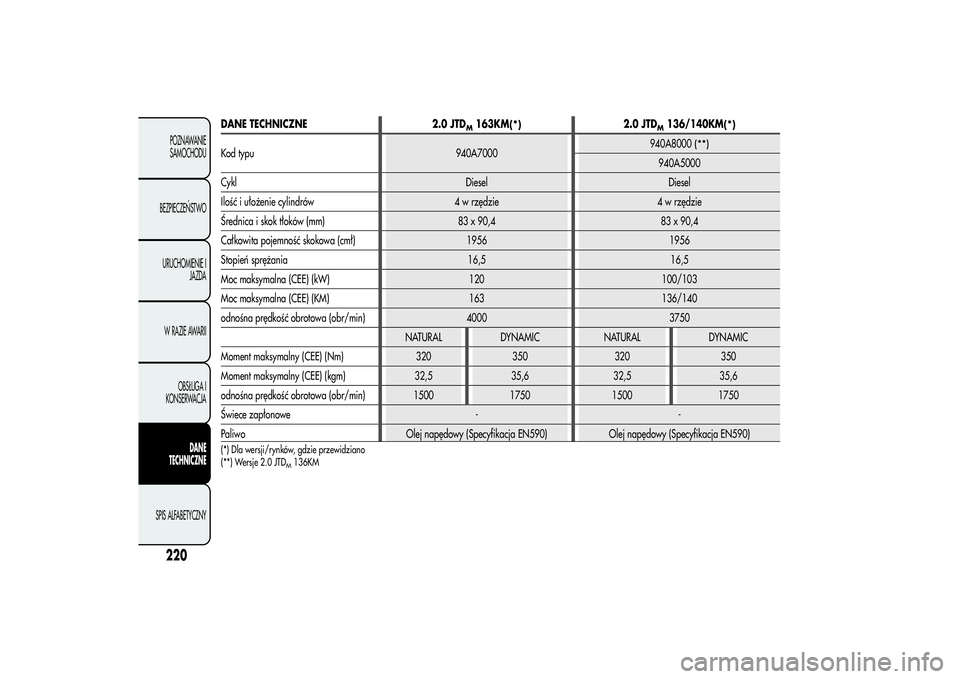

DANE TECHNICZNE
2.0 JTD
M163KM
(*)
2.0 JTD
M136/140KM
(*)
Kod typu 940A7000940A8000
(**)
940A5000
Cykl Diesel Diesel
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 83 x 90,4 83 x 90,4
Całkowita pojemność skokowa (cmł) 1956 1956
Stopień sprężania 16,5 16,5
Moc maksymalna (CEE) (kW) 120 100/103
Moc maksymalna (CEE) (KM) 163 136/140
odnośna prędkość obrotowa (obr/min) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 320 350 320 350
Moment maksymalny (CEE) (kgm) 32,5 35,6 32,5 35,6
odnośna prędkość obrotowa (obr/min) 1500 1750 1500 1750
Świece zapłonowe - -
Paliwo Olej napędowy (Specyfikacja EN590) Olej napędowy (Specyfikacja EN590)
(*) Dla wersji/rynków, gdzie przewidziano
(**) Wersje 2.0 JTD
M136KM
220POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY
