2013 Alfa Romeo Giulietta Instrukcja obsługi (in Polish)

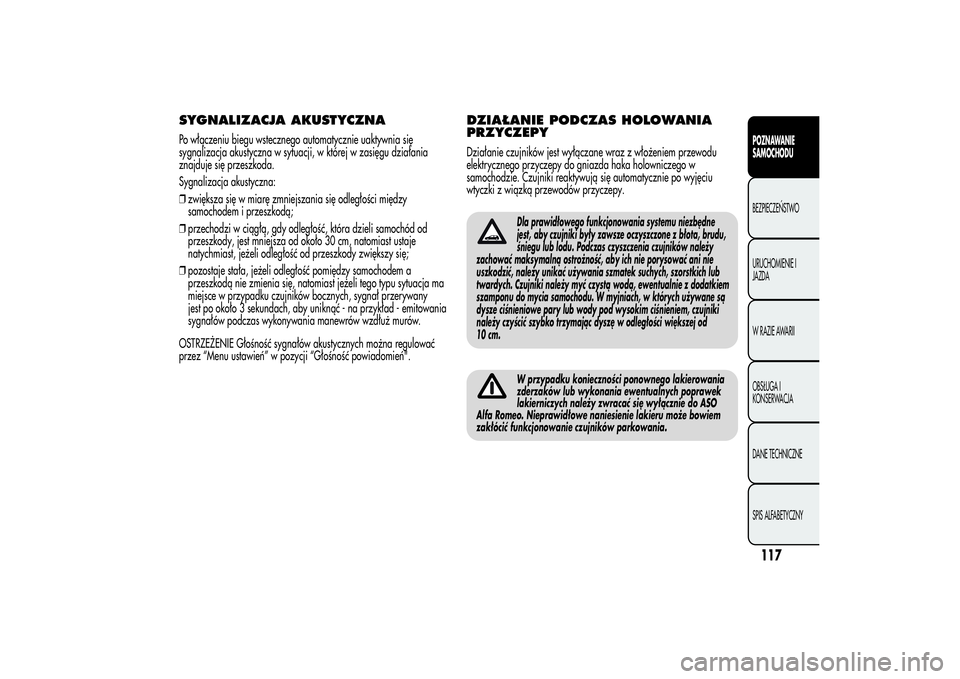

SYGNALIZACJA AKUSTYCZNAPo włączeniu biegu wstecznego automatycznie uaktywnia się
sygnalizacja akustyczna w sytuacji, w której w zasięgu działania
znajduje się przeszkoda.
Sygnalizacja akustyczna:
❒zwiększa się w miarę zmniejszania się odległości między
samochodem i przeszkodą;
❒przechodzi w ciągłą, gdy odległość, która dzieli samochód od
przeszkody, jest mniejsza od około 30 cm, natomiast ustaje
natychmiast, jeżeli odległość od przeszkody zwiększy się;
❒pozostaje stała, jeżeli odległość pomiędzy samochodem a
przeszkodą nie zmienia się, natomiast jeżeli tego typu sytuacja ma
miejsce w przypadku czujników bocznych, sygnał przerywany
jest po około 3 sekundach, aby uniknąć - na przykład - emitowania
sygnałów podczas wykonywania manewrów wzdłuż murów.
OSTRZEŻENIE Głośność sygnałów akustycznych można regulować
przez “Menu ustawień” w pozycji “Głośność powiadomień".
DZIAŁANIE PODCZAS HOLOWANIA
PRZYCZEPYDziałanie czujników jest wyłączane wraz z włożeniem przewodu
elektrycznego przyczepy do gniazda haka holowniczego w
samochodzie. Czujniki reaktywują się automatycznie po wyjęciu
wtyczki z wiązką przewodów przyczepy.
Dla prawidłowego funkcjonowania systemu niezbędne
jest, aby czujniki były zawsze oczyszczone z błota, brudu,
śniegu lub lodu. Podczas czyszczenia czujników należy
zachować maksymalną ostrożność, aby ich nie porysować ani nie
uszkodzić, należy unikać używania szmatek suchych, szorstkich lub
twardych. Czujniki należy myć czystą wodą, ewentualnie z dodatkiem
szamponu do mycia samochodu. W myjniach, w których używane są
dysze ciśnieniowe pary lub wody pod wysokim ciśnieniem, czujniki
należy czyścić szybko trzymając dyszę w odległości większej od
10 cm.W przypadku konieczności ponownego lakierowania
zderzaków lub wykonania ewentualnych poprawek
lakierniczych należy zwracać się wyłącznie do ASO
Alfa Romeo. Nieprawidłowe naniesienie lakieru może bowiem
zakłócić funkcjonowanie czujników parkowania.
117POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

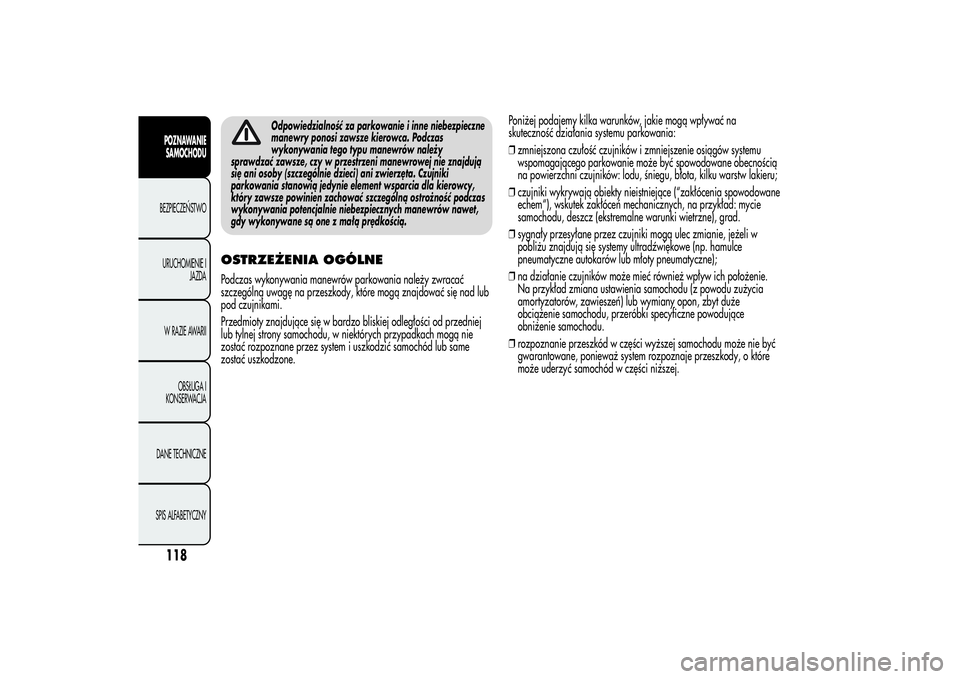

Odpowiedzialność za parkowanie i inne niebezpieczne
manewry ponosi zawsze kierowca. Podczas
wykonywania tego typu manewrów należy
sprawdzać zawsze, czy w przestrzeni manewrowej nie znajdują
się ani osoby (szczególnie dzieci) ani zwierzęta. Czujniki
parkowania stanowią jedynie element wsparcia dla kierowcy,
który zawsze powinien zachować szczególną ostrożność podczas
wykonywania potencjalnie niebezpiecznych manewrów nawet,
gdy wykonywane są one z małą prędkością.
OSTRZEŻENIA OGÓLNEPodczas wykonywania manewrów parkowania należy zwracać
szczególną uwagę na przeszkody, które mogą znajdować się nad lub
pod czujnikami.
Przedmioty znajdujące się w bardzo bliskiej odległości od przedniej
lub tylnej strony samochodu, w niektórych przypadkach mogą nie
zostać rozpoznane przez system i uszkodzić samochód lub same
zostać uszkodzone.Poniżej podajemy kilka warunków, jakie mogą wpływać na
skuteczność działania systemu parkowania:
❒zmniejszona czułość czujników i zmniejszenie osiągów systemu
wspomagającego parkowanie może być spowodowane obecnością
na powierzchni czujników: lodu, śniegu, błota, kilku warstw lakieru;
❒czujniki wykrywają obiekty nieistniejące (“zakłócenia spowodowane
echem“), wskutek zakłóceń mechanicznych, na przykład: mycie
samochodu, deszcz (ekstremalne warunki wietrzne), grad.
❒sygnały przesyłane przez czujniki mogą ulec zmianie, jeżeli w
pobliżu znajdują się systemy ultradźwiękowe (np. hamulce
pneumatyczne autokarów lub młoty pneumatyczne);
❒na działanie czujników może mieć również wpływ ich położenie.
Na przykład zmiana ustawienia samochodu (z powodu zużycia
amortyzatorów, zawieszeń) lub wymiany opon, zbyt duże
obciążenie samochodu, przeróbki specyficzne powodujące
obniżenie samochodu.
❒rozpoznanie przeszkód w części wyższej samochodu może nie być
gwarantowane, ponieważ system rozpoznaje przeszkody, o które
może uderzyć samochód w części niższej.
118POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

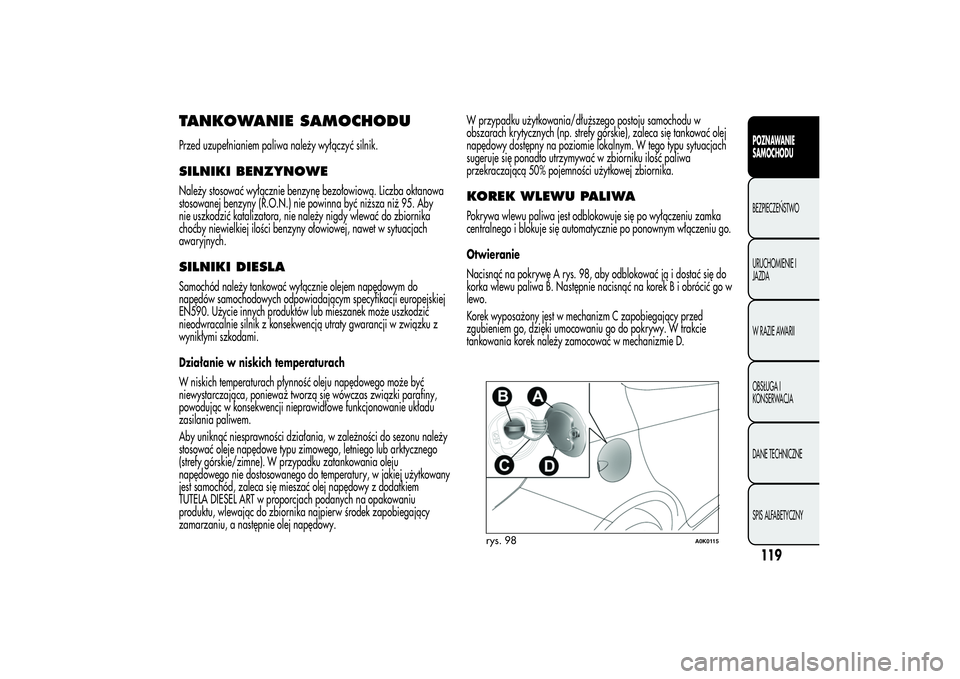

TANKOWANIE SAMOCHODUPrzed uzupełnianiem paliwa należy wyłączyć silnik.SILNIKI BENZYNOWENależy stosować wyłącznie benzynę bezołowiową. Liczba oktanowa
stosowanej benzyny (R.O.N.) nie powinna być niższa niż 95. Aby
nie uszkodzić katalizatora, nie należy nigdy wlewać do zbiornika
choćby niewielkiej ilości benzyny ołowiowej, nawet w sytuacjach
awaryjnych.SILNIKI DIESLASamochód należy tankować wyłącznie olejem napędowym do
napędów samochodowych odpowiadającym specyfikacji europejskiej
EN590. Użycie innych produktów lub mieszanek może uszkodzić
nieodwracalnie silnik z konsekwencją utraty gwarancji w związku z
wynikłymi szkodami.
Działanie w niskich temperaturach
W niskich temperaturach płynność oleju napędowego może być
niewystarczająca, ponieważ tworzą się wówczas związki parafiny,
powodując w konsekwencji nieprawidłowe funkcjonowanie układu
zasilania paliwem.
Aby uniknąć niesprawności działania, w zależności do sezonu należy
stosować oleje napędowe typu zimowego, letniego lub arktycznego
(strefy górskie/zimne). W przypadku zatankowania oleju
napędowego nie dostosowanego do temperatury, w jakiej użytkowany
jest samochód, zaleca się mieszać olej napędowy z dodatkiem
TUTELA DIESEL ART w proporcjach podanych na opakowaniu
produktu, wlewając do zbiornika najpierw środek zapobiegający
zamarzaniu, a następnie olej napędowy.W przypadku użytkowania/dłuższego postoju samochodu w
obszarach krytycznych (np. strefy górskie), zaleca się tankować olej
napędowy dostępny na poziomie lokalnym. W tego typu sytuacjach
sugeruje się ponadto utrzymywać w zbiorniku ilość paliwa
przekraczającą 50% pojemności użytkowej zbiornika.
KOREK WLEWU PALIWAPokrywa wlewu paliwa jest odblokowuje się po wyłączeniu zamka
centralnego i blokuje się automatycznie po ponownym włączeniu go.
Otwieranie
Nacisnąć na pokrywę A rys. 98, aby odblokować ją i dostać się do
korka wlewu paliwa B. Następnie nacisnąć na korek B i obrócić go w
lewo.
Korek wyposażony jest w mechanizm C zapobiegający przed
zgubieniem go, dzięki umocowaniu go do pokrywy. W trakcie
tankowania korek należy zamocować w mechanizmie D.
rys. 98
A0K0115
119POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

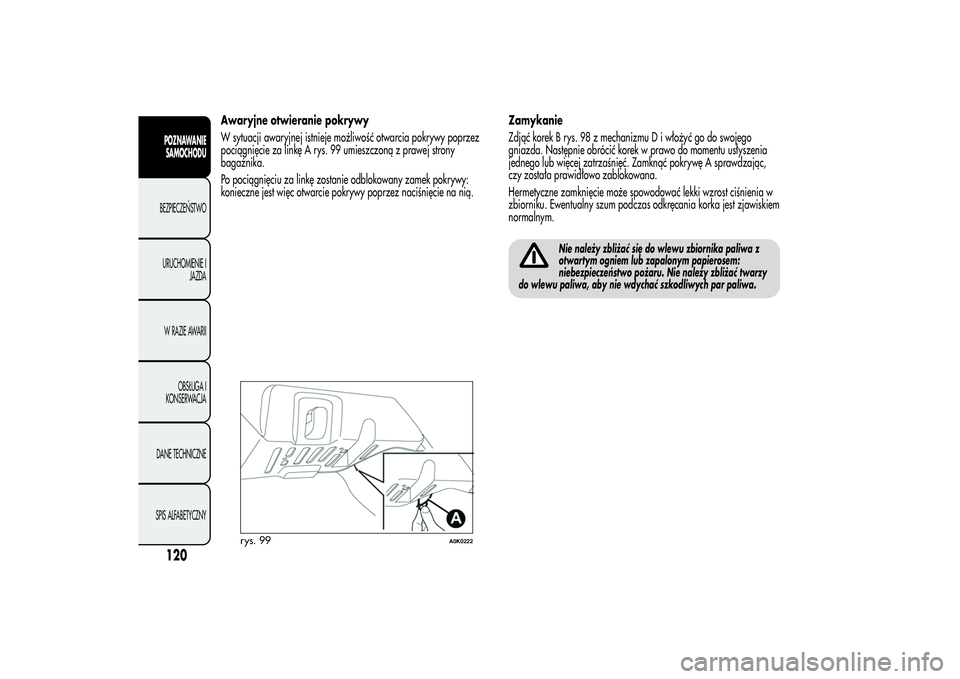

Awaryjne otwieranie pokrywy
W sytuacji awaryjnej istnieje możliwość otwarcia pokrywy poprzez
pociągnięcie za linkę A rys. 99 umieszczoną z prawej strony
bagażnika.
Po pociągnięciu za linkę zostanie odblokowany zamek pokrywy:
konieczne jest więc otwarcie pokrywy poprzez naciśnięcie na nią.Zamykanie
Zdjąć korek B rys. 98 z mechanizmu D i włożyć go do swojego
gniazda. Następnie obrócić korek w prawo do momentu usłyszenia
jednego lub więcej zatrzaśnięć. Zamknąć pokrywę A sprawdzając,
czy została prawidłowo zablokowana.
Hermetyczne zamknięcie może spowodować lekki wzrost ciśnienia w
zbiorniku. Ewentualny szum podczas odkręcania korka jest zjawiskiem
normalnym.
Nie należy zbliżać się do wlewu zbiornika paliwa z
otwartym ogniem lub zapalonym papierosem:
niebezpieczeństwo pożaru. Nie należy zbliżać twarzy
do wlewu paliwa, aby nie wdychać szkodliwych par paliwa.
rys. 99
A0K0222
120POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

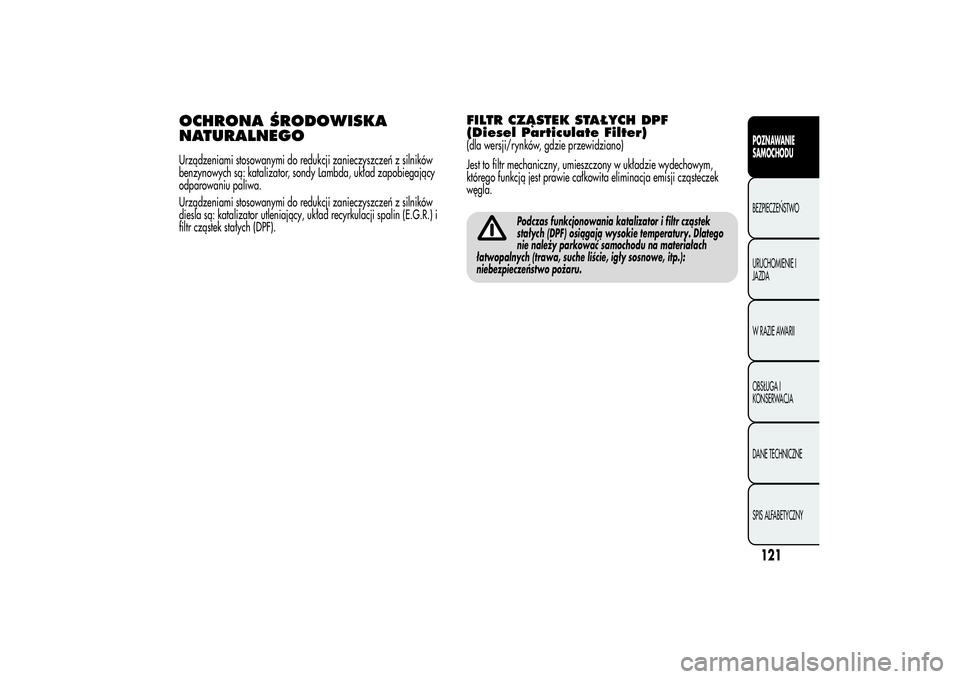

OCHRONA ŚRODOWISKA
NATURALNEGOUrządzeniami stosowanymi do redukcji zanieczyszczeń z silników
benzynowych są: katalizator, sondy Lambda, układ zapobiegający
odparowaniu paliwa.
Urządzeniami stosowanymi do redukcji zanieczyszczeń z silników
diesla są: katalizator utleniający, układ recyrkulacji spalin (E.G.R.) i
filtr cząstek stałych (DPF).
FILTR CZĄSTEK STAŁYCH DPF
(Diesel Particulate Filter)(dla wersji/rynków, gdzie przewidziano)
Jest to filtr mechaniczny, umieszczony w układzie wydechowym,
którego funkcją jest prawie całkowita eliminacja emisji cząsteczek
węgla.
Podczas funkcjonowania katalizator i filtr cząstek
stałych (DPF) osiągają wysokie temperatury. Dlatego
nie należy parkować samochodu na materiałach
łatwopalnych (trawa, suche liście, igły sosnowe, itp.):
niebezpieczeństwo pożaru.
121POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

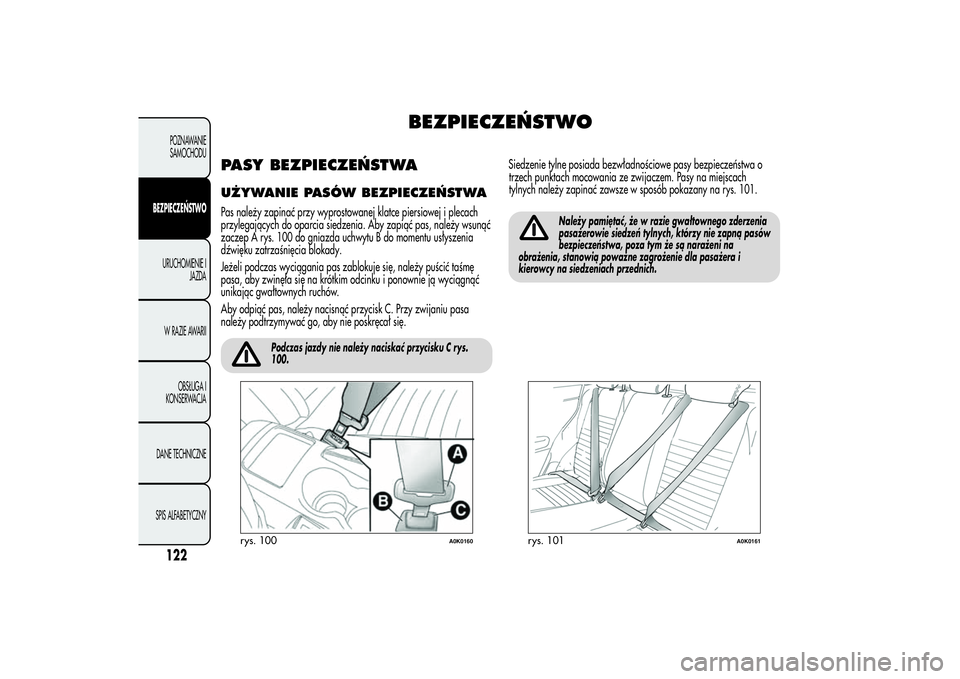

BEZPIECZEŃSTWO
PASY BEZPIECZEŃSTWAUŻYWANIE PASÓW BEZPIECZEŃSTWAPas należy zapinać przy wyprostowanej klatce piersiowej i plecach
przylegających do oparcia siedzenia. Aby zapiąć pas, należy wsunąć
zaczep A rys. 100 do gniazda uchwytu B do momentu usłyszenia
dźwięku zatrzaśnięcia blokady.
Jeżeli podczas wyciągania pas zablokuje się, należy puścić taśmę
pasa, aby zwinęła się na krótkim odcinku i ponownie ją wyciągnąć
unikając gwałtownych ruchów.
Aby odpiąć pas, należy nacisnąć przycisk C. Przy zwijaniu pasa
należy podtrzymywać go, aby nie poskręcał się.
Podczas jazdy nie należy naciskać przycisku C rys.
100.
Siedzenie tylne posiada bezwładnościowe pasy bezpieczeństwa o
trzech punktach mocowania ze zwijaczem. Pasy na miejscach
tylnych należy zapinać zawsze w sposób pokazany na rys. 101.
Należy pamiętać, że w razie gwałtownego zderzenia
pasażerowie siedzeń tylnych, którzy nie zapną pasów
bezpieczeństwa, poza tym że są narażeni na
obrażenia, stanowią poważne zagrożenie dla pasażera i
kierowcy na siedzeniach przednich.
rys. 100
A0K0160
rys. 101
A0K0161
122POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

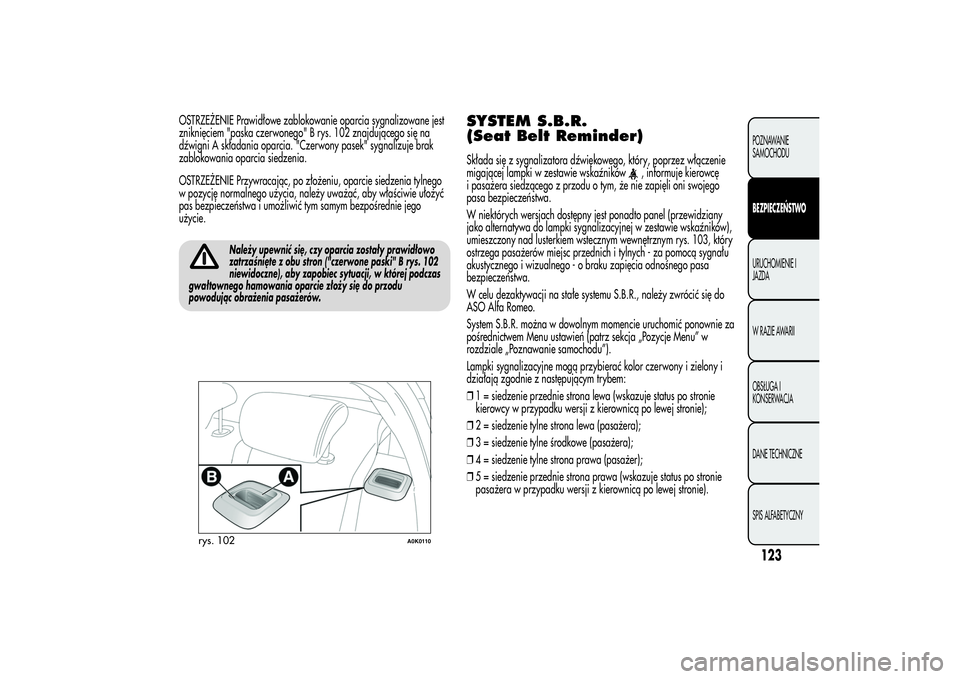

OSTRZEŻENIE Prawidłowe zablokowanie oparcia sygnalizowane jest
zniknięciem "paska czerwonego" B rys. 102 znajdującego się na
dźwigni A składania oparcia. "Czerwony pasek" sygnalizuje brak
zablokowania oparcia siedzenia.
OSTRZEŻENIE Przywracając, po złożeniu, oparcie siedzenia tylnego
w pozycję normalnego użycia, należy uważać, aby właściwie ułożyć
pas bezpieczeństwa i umożliwić tym samym bezpośrednie jego
użycie.
Należy upewnić się, czy oparcia zostały prawidłowo
zatrzaśnięte z obu stron ("czerwone paski" B rys. 102
niewidoczne), aby zapobiec sytuacji, w której podczas
gwałtownego hamowania oparcie złoży się do przodu
powodując obrażenia pasażerów.
SYSTEM S.B.R.
(Seat Belt Reminder)Składa się z sygnalizatora dźwiękowego, który, poprzez włączenie
migającej lampki w zestawie wskaźników
, informuje kierowcę
i pasażera siedzącego z przodu o tym, że nie zapięli oni swojego
pasa bezpieczeństwa.
W niektórych wersjach dostępny jest ponadto panel (przewidziany
jako alternatywa do lampki sygnalizacyjnej w zestawie wskaźników),

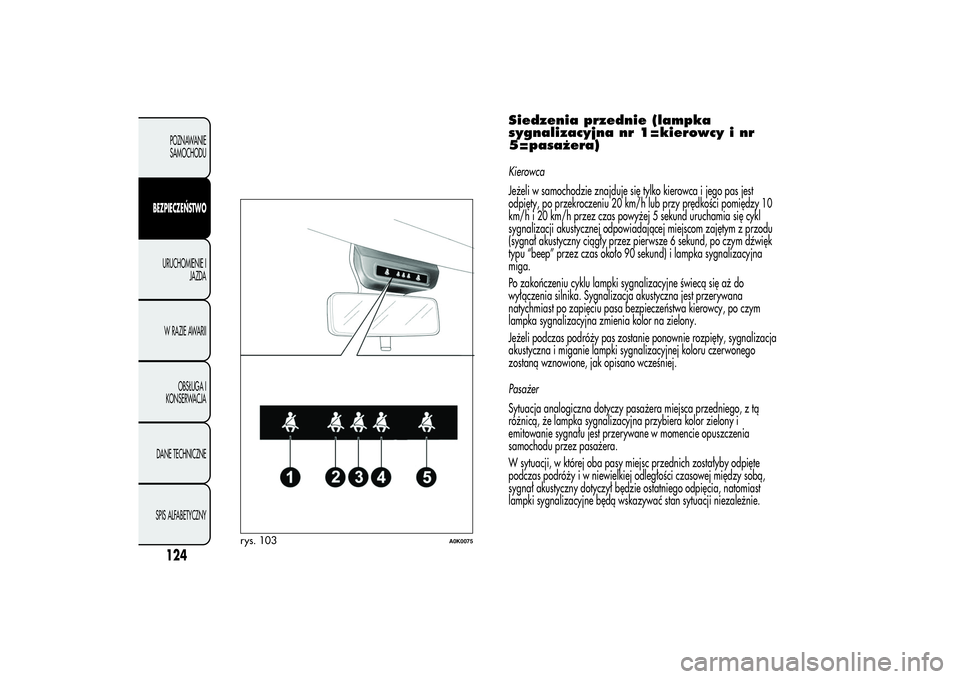

umieszczony nad lusterkiem wstecznym wewnętrznym rys. 103, który
ostrzega pasażerów miejsc przednich i tylnych - za pomocą sygnału
akustycznego i wizualnego - o braku zapięcia odnośnego pasa
bezpieczeństwa.
W celu dezaktywacji na stałe systemu S.B.R., należy zwrócić się do
ASO Alfa Romeo.
System S.B.R. można w dowolnym momencie uruchomić ponownie za
pośrednictwem Menu ustawień (patrz sekcja „Pozycje Menu” w
rozdziale „Poznawanie samochodu”).
Lampki sygnalizacyjne mogą przybierać kolor czerwony i zielony i
działają zgodnie z następującym trybem:
❒1 = siedzenie przednie strona lewa (wskazuje status po stronie
kierowcy w przypadku wersji z kierownicą po lewej stronie);
❒2 = siedzenie tylne strona lewa (pasażera);
❒3 = siedzenie tylne środkowe (pasażera);
❒4 = siedzenie tylne strona prawa (pasażer);
❒5 = siedzenie przednie strona prawa (wskazuje status po stronie
pasażera w przypadku wersji z kierownicą po lewej stronie).
rys. 102
A0K0110
123POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

Siedzenia przednie (lampka
sygnalizacyjna nr 1=kierowcy i nr
5=pasażera)Kierowca
Jeżeli w samochodzie znajduje się tylko kierowca i jego pas jest
odpięty, po przekroczeniu 20 km/h lub przy prędkości pomiędzy 10
km/h i 20 km/h przez czas powyżej 5 sekund uruchamia się cykl
sygnalizacji akustycznej odpowiadającej miejscom zajętym z przodu
(sygnał akustyczny ciągły przez pierwsze 6 sekund, po czym dźwięk
typu “beep” przez czas około 90 sekund) i lampka sygnalizacyjna
miga.
Po zakończeniu cyklu lampki sygnalizacyjne świecą się aż do
wyłączenia silnika. Sygnalizacja akustyczna jest przerywana
natychmiast po zapięciu pasa bezpieczeństwa kierowcy, po czym
lampka sygnalizacyjna zmienia kolor na zielony.
Jeżeli podczas podróży pas zostanie ponownie rozpięty, sygnalizacja
akustyczna i miganie lampki sygnalizacyjnej koloru czerwonego
zostaną wznowione, jak opisano wcześniej.
Pasażer
Sytuacja analogiczna dotyczy pasażera miejsca przedniego, z tą
różnicą, że lampka sygnalizacyjna przybiera kolor zielony i
emitowanie sygnału jest przerywane w momencie opuszczenia
samochodu przez pasażera.
W sytuacji, w której oba pasy miejsc przednich zostałyby odpięte
podczas podróży i w niewielkiej odległości czasowej między sobą,
sygnał akustyczny dotyczył będzie ostatniego odpięcia, natomiast
lampki sygnalizacyjne będą wskazywać stan sytuacji niezależnie.
rys. 103
A0K0075
124POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
