2013 Alfa Romeo Giulietta Instrukcja obsługi (in Polish)

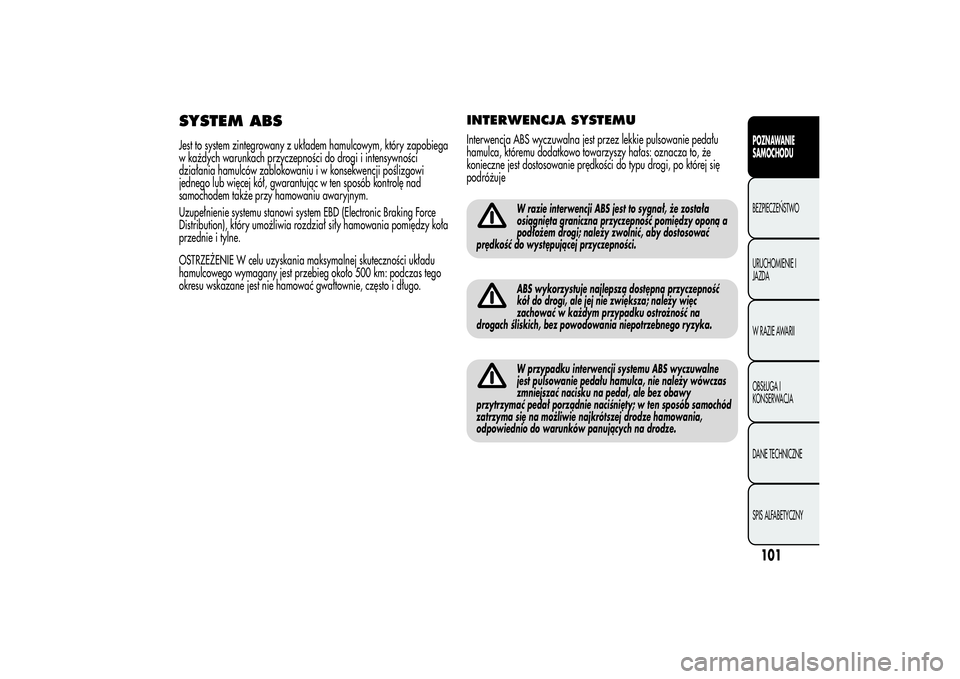

SYSTEM ABSJest to system zintegrowany z układem hamulcowym, który zapobiega
w każdych warunkach przyczepności do drogi i intensywności
działania hamulców zablokowaniuiwkonsekwencji poślizgowi
jednego lub więcej kół, gwarantując w ten sposób kontrolę nad
samochodem także przy hamowaniu awaryjnym.
Uzupełnienie systemu stanowi system EBD (Electronic Braking Force
Distribution), który umożliwia rozdział siły hamowania pomiędzy koła
przednie i tylne.
OSTRZEŻENIE W celu uzyskania maksymalnej skuteczności układu
hamulcowego wymagany jest przebieg około 500 km: podczas tego
okresu wskazane jest nie hamować gwałtownie, często i długo.
INTERWENCJA SYSTEMUInterwencja ABS wyczuwalna jest przez lekkie pulsowanie pedału
hamulca, któremu dodatkowo towarzyszy hałas: oznacza to, że
konieczne jest dostosowanie prędkości do typu drogi, po której się
podróżuje
W razie interwencji ABS jest to sygnał, że została
osiągnięta graniczna przyczepność pomiędzy oponą a
podłożem drogi; należy zwolnić, aby dostosować
prędkość do występującej przyczepności.ABS wykorzystuje najlepszą dostępną przyczepność
kół do drogi, ale jej nie zwiększa; należy więc
zachować w każdym przypadku ostrożność na
drogach śliskich, bez powodowania niepotrzebnego ryzyka.W przypadku interwencji systemu ABS wyczuwalne
jest pulsowanie pedału hamulca, nie należy wówczas
zmniejszać nacisku na pedał, ale bez obawy
przytrzymać pedał porządnie naciśnięty; w ten sposób samochód
zatrzyma się na możliwie najkrótszej drodze hamowania,
odpowiednio do warunków panujących na drodze.
101POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

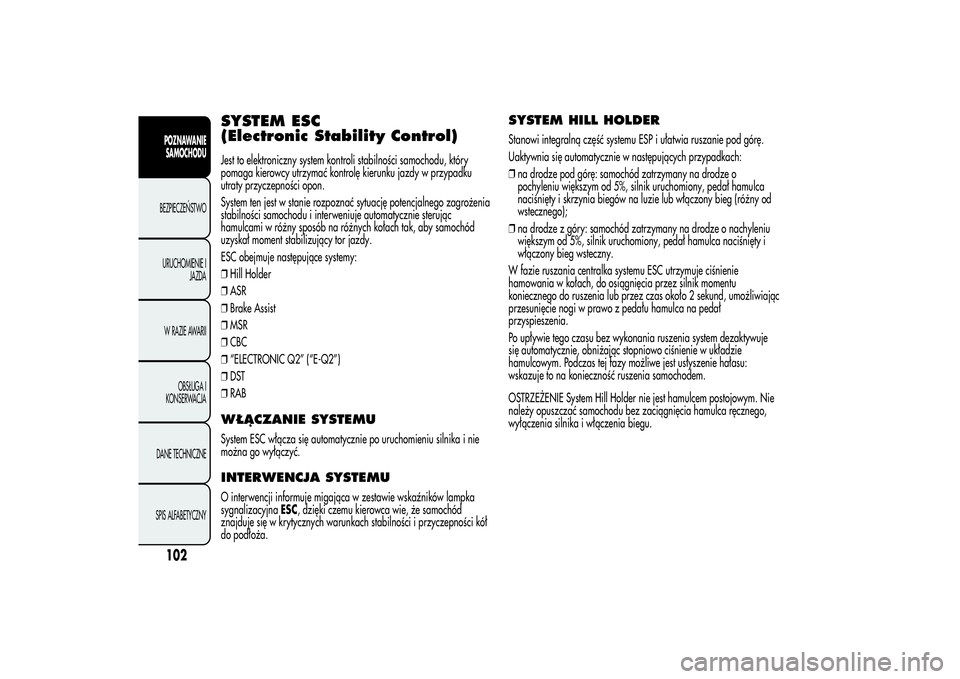

SYSTEM ESC
(Electronic Stability Control)Jest to elektroniczny system kontroli stabilności samochodu, który
pomaga kierowcy utrzymać kontrolę kierunku jazdy w przypadku
utraty przyczepności opon.
System ten jest w stanie rozpoznać sytuację potencjalnego zagrożenia
stabilności samochodu i interweniuje automatycznie sterując
hamulcami w różny sposób na różnych kołach tak, aby samochód
uzyskał moment stabilizujący tor jazdy.
ESC obejmuje następujące systemy:
❒Hill Holder
❒ASR
❒Brake Assist
❒MSR
❒CBC
❒“ELECTRONIC Q2” (“E-Q2”)
❒DST
❒RABWŁĄCZANIE SYSTEMUSystem ESC włącza się automatycznie po uruchomieniu silnika i nie
można go wyłączyć.INTERWENCJA SYSTEMUO interwencji informuje migająca w zestawie wskaźników lampka
sygnalizacyjnaESC, dzięki czemu kierowca wie, że samochód
znajduje się w krytycznych warunkach stabilności i przyczepności kół
do podłoża.
SYSTEM HILL HOLDERStanowi integralną część systemu ESP i ułatwia ruszanie pod górę.
Uaktywnia się automatycznie w następujących przypadkach:
❒na drodze pod górę: samochód zatrzymany na drodze o
pochyleniu większym od 5%, silnik uruchomiony, pedał hamulca
naciśnięty i skrzynia biegów na luzie lub włączony bieg (różny od
wstecznego);
❒na drodze z góry: samochód zatrzymany na drodze o nachyleniu
większym od 5%, silnik uruchomiony, pedał hamulca naciśnięty i
włączony bieg wsteczny.
W fazie ruszania centralka systemu ESC utrzymuje ciśnienie
hamowania w kołach, do osiągnięcia przez silnik momentu
koniecznego do ruszenia lub przez czas około 2 sekund, umożliwiając
przesunięcie nogi w prawo z pedału hamulca na pedał
przyspieszenia.
Po upływie tego czasu bez wykonania ruszenia system dezaktywuje
się automatycznie, obniżając stopniowo ciśnienie w układzie
hamulcowym. Podczas tej fazy możliwe jest usłyszenie hałasu:
wskazuje to na konieczność ruszenia samochodem.
OSTRZEŻENIE System Hill Holder nie jest hamulcem postojowym. Nie
należy opuszczać samochodu bez zaciągnięcia hamulca ręcznego,
wyłączenia silnika i włączenia biegu.
102POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

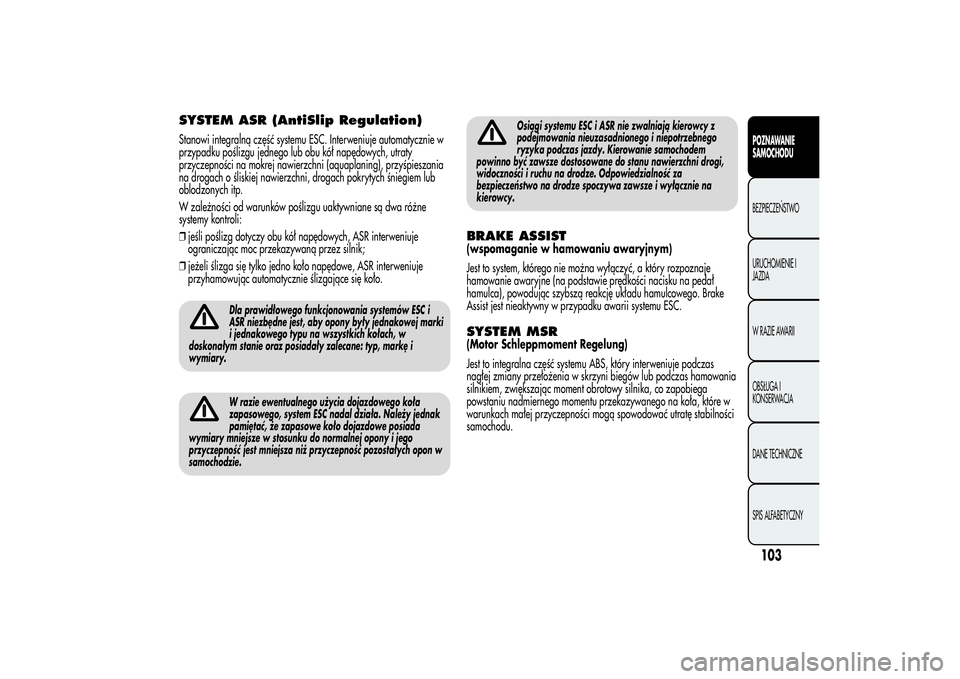

SYSTEM ASR (AntiSlip Regulation)Stanowi integralną część systemu ESC. Interweniuje automatycznie w
przypadku poślizgu jednego lub obu kół napędowych, utraty
przyczepności na mokrej nawierzchni (aquaplaning), przyśpieszania
na drogach o śliskiej nawierzchni, drogach pokrytych śniegiem lub
oblodzonych itp.
W zależności od warunków poślizgu uaktywniane są dwa różne
systemy kontroli:
❒jeśli poślizg dotyczy obu kół napędowych, ASR interweniuje
ograniczając moc przekazywaną przez silnik;
❒jeżeli ślizga się tylko jedno koło napędowe, ASR interweniuje
przyhamowując automatycznie ślizgające się koło.
Dla prawidłowego funkcjonowania systemów ESC i
ASR niezbędne jest, aby opony były jednakowej marki
i jednakowego typu na wszystkich kołach, w
doskonałym stanie oraz posiadały zalecane: typ, markę i
wymiary.W razie ewentualnego użycia dojazdowego koła
zapasowego, system ESC nadal działa. Należy jednak
pamiętać, że zapasowe koło dojazdowe posiada
wymiary mniejsze w stosunku do normalnej opony i jego
przyczepność jest mniejsza niż przyczepność pozostałych opon w
samochodzie.
Osiągi systemu ESC i ASR nie zwalniają kierowcy z
podejmowania nieuzasadnionego i niepotrzebnego
ryzyka podczas jazdy. Kierowanie samochodem
powinno być zawsze dostosowane do stanu nawierzchni drogi,
widoczności i ruchu na drodze. Odpowiedzialność za
bezpieczeństwo na drodze spoczywa zawsze i wyłącznie na
kierowcy.
BRAKE ASSIST(wspomaganie w hamowaniu awaryjnym)
Jest to system, którego nie można wyłączyć, a który rozpoznaje
hamowanie awaryjne (na podstawie prędkości nacisku na pedał
hamulca), powodując szybszą reakcję układu hamulcowego. Brake
Assist jest nieaktywny w przypadku awarii systemu ESC.SYSTEM MSR(Motor Schleppmoment Regelung)
Jest to integralna część systemu ABS, który interweniuje podczas
nagłej zmiany przełożenia w skrzyni biegów lub podczas hamowania
silnikiem, zwiększając moment obrotowy silnika, co zapobiega
powstaniu nadmiernego momentu przekazywanego na koła, które w
warunkach małej przyczepności mogą spowodować utratę stabilności
samochodu.
103POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

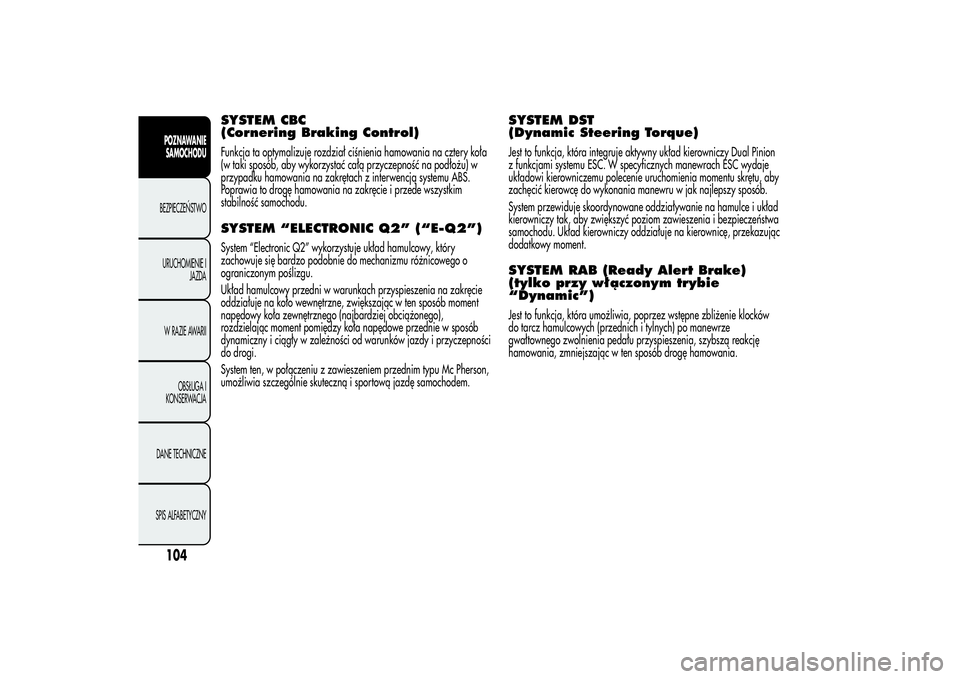

SYSTEM CBC
(Cornering Braking Control)Funkcja ta optymalizuje rozdział ciśnienia hamowania na cztery koła
(w taki sposób, aby wykorzystać całą przyczepność na podłożu) w
przypadku hamowania na zakrętach z interwencją systemu ABS.
Poprawia to drogę hamowania na zakręcie i przede wszystkim
stabilność samochodu.SYSTEM “ELECTRONIC Q2” (“E-Q2”)System “Electronic Q2” wykorzystuje układ hamulcowy, który
zachowuje się bardzo podobnie do mechanizmu różnicowego o
ograniczonym poślizgu.
Układ hamulcowy przedni w warunkach przyspieszenia na zakręcie
oddziałuje na koło wewnętrzne, zwiększając w ten sposób moment
napędowy koła zewnętrznego (najbardziej obciążonego),
rozdzielając moment pomiędzy koła napędowe przednie w sposób
dynamiczny i ciągły w zależności od warunków jazdy i przyczepności
do drogi.
System ten, w połączeniu z zawieszeniem przednim typu Mc Pherson,
umożliwia szczególnie skuteczną i sportową jazdę samochodem.
SYSTEM DST
(Dynamic Steering Torque)Jest to funkcja, która integruje aktywny układ kierowniczy Dual Pinion
z funkcjami systemu ESC. W specyficznych manewrach ESC wydaje
układowi kierowniczemu polecenie uruchomienia momentu skrętu, aby
zachęcić kierowcę do wykonania manewru w jak najlepszy sposób.
System przewiduje skoordynowane oddziaływanie na hamulce i układ
kierowniczy tak, aby zwiększyć poziom zawieszenia i bezpieczeństwa
samochodu. Układ kierowniczy oddziałuje na kierownicę, przekazując
dodatkowy moment.SYSTEM RAB (Ready Alert Brake)
(tylko przy włączonym trybie
“Dynamic”)Jest to funkcja, która umożliwia, poprzez wstępne zbliżenie klocków
do tarcz hamulcowych (przednich i tylnych) po manewrze
gwałtownego zwolnienia pedału przyspieszenia, szybszą reakcję
hamowania, zmniejszając w ten sposób drogę hamowania.
104POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

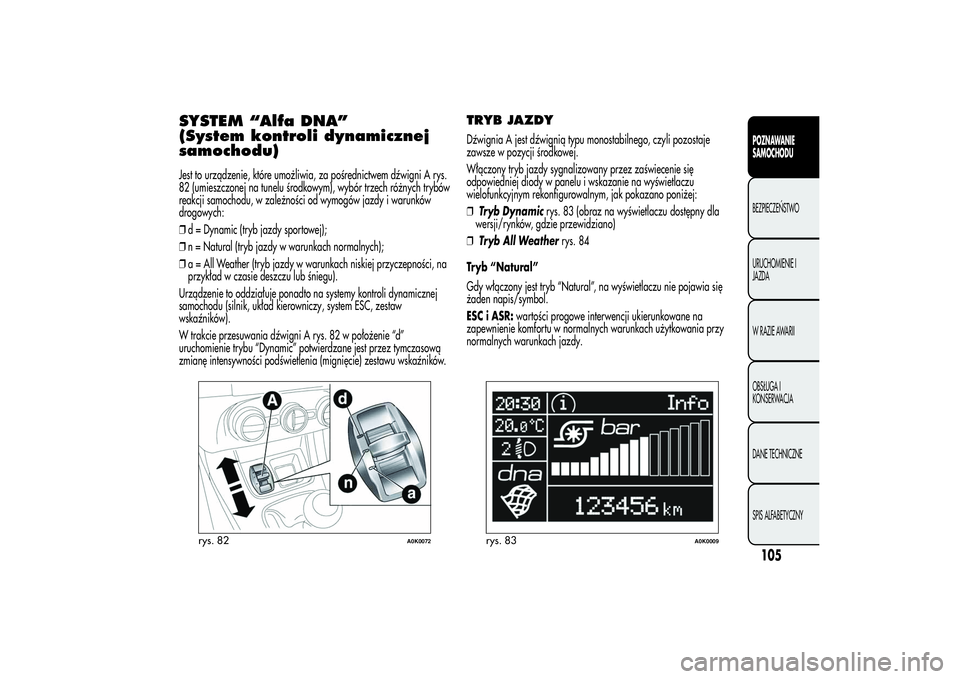

SYSTEM “Alfa DNA”
(System kontroli dynamicznej
samochodu)Jest to urządzenie, które umożliwia, za pośrednictwem dźwigni A rys.
82 (umieszczonej na tunelu środkowym), wybór trzech różnych trybów
reakcji samochodu, w zależności od wymogów jazdy i warunków
drogowych:
❒d = Dynamic (tryb jazdy sportowej);
❒n = Natural (tryb jazdy w warunkach normalnych);
❒a = All Weather (tryb jazdy w warunkach niskiej przyczepności, na
przykład w czasie deszczu lub śniegu).
Urządzenie to oddziałuje ponadto na systemy kontroli dynamicznej
samochodu (silnik, układ kierowniczy, system ESC, zestaw
wskaźników).
W trakcie przesuwania dźwigni A rys. 82 w położenie “d”
uruchomienie trybu “Dynamic” potwierdzane jest przez tymczasową
zmianę intensywności podświetlenia (mignięcie) zestawu wskaźników.
TRYB JAZDYDźwignia A jest dźwignią typu monostabilnego, czyli pozostaje
zawsze w pozycji środkowej.
Włączony tryb jazdy sygnalizowany przez zaświecenie się
odpowiedniej diody w panelu i wskazanie na wyświetlaczu
wielofunkcyjnym rekonfigurowalnym, jak pokazano poniżej:
❒Tryb Dynamicrys. 83 (obraz na wyświetlaczu dostępny dla
wersji/rynków, gdzie przewidziano)
❒Tryb All Weatherrys. 84
Tryb “Natural”
Gdy włączony jest tryb “Natural”, na wyświetlaczu nie pojawia się
żaden napis/symbol.
ESC i ASR:wartości progowe interwencji ukierunkowane na
zapewnienie komfortu w normalnych warunkach użytkowania przy
normalnych warunkach jazdy.
rys. 82
A0K0072
rys. 83
A0K0009
105POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

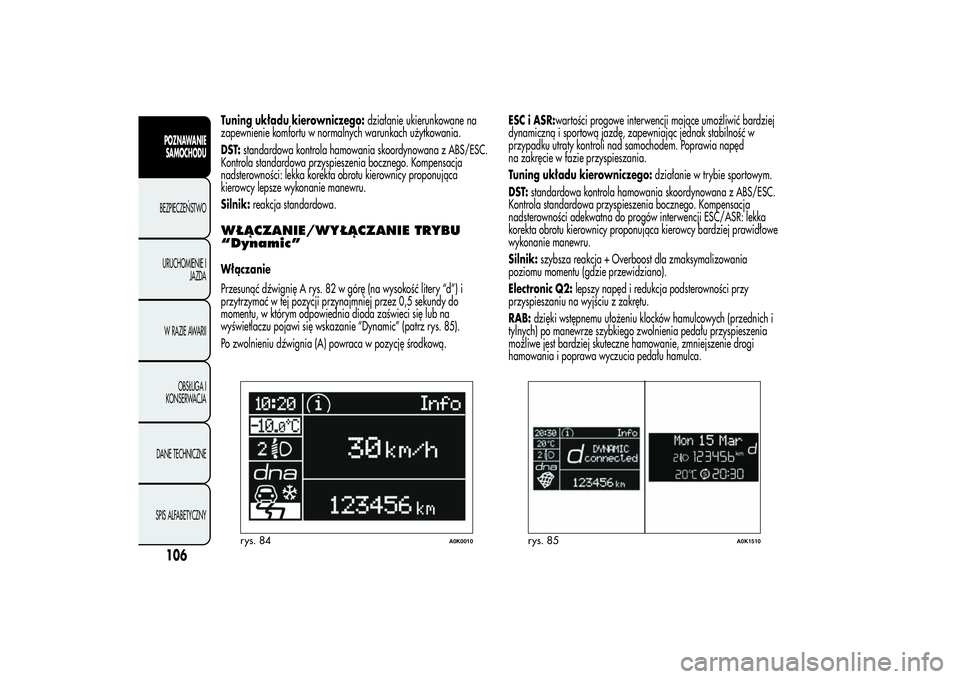

Tuning układu kierowniczego:działanie ukierunkowane na
zapewnienie komfortu w normalnych warunkach użytkowania.
DST:standardowa kontrola hamowania skoordynowana z ABS/ESC.
Kontrola standardowa przyspieszenia bocznego. Kompensacja
nadsterowności: lekka korekta obrotu kierownicy proponująca
kierowcy lepsze wykonanie manewru.
Silnik:reakcja standardowa.WŁĄCZANIE/WYŁĄCZANIE TRYBU
“Dynamic”Włączanie
Przesunąć dźwignię A rys. 82 w górę (na wysokość litery “d”) i
przytrzymać w tej pozycji przynajmniej przez 0,5 sekundy do
momentu, w którym odpowiednia dioda zaświeci się lub na
wyświetlaczu pojawi się wskazanie “Dynamic” (patrz rys. 85).
Po zwolnieniu dźwignia (A) powraca w pozycję środkową.ESC i ASR:wartości progowe interwencji mające umożliwić bardziej
dynamiczną i sportową jazdę, zapewniając jednak stabilność w
przypadku utraty kontroli nad samochodem. Poprawia napęd
na zakręcie w fazie przyspieszania.
Tuning układu kierowniczego:działanie w trybie sportowym.
DST:standardowa kontrola hamowania skoordynowana z ABS/ESC.
Kontrola standardowa przyspieszenia bocznego. Kompensacja
nadsterowności adekwatna do progów interwencji ESC/ASR: lekka
korekta obrotu kierownicy proponująca kierowcy bardziej prawidłowe
wykonanie manewru.
Silnik:szybsza reakcja + Overboost dla zmaksymalizowania
poziomu momentu (gdzie przewidziano).
Electronic Q2:lepszy napęd i redukcja podsterowności przy
przyspieszaniu na wyjściu z zakrętu.
RAB:dzięki wstępnemu ułożeniu klocków hamulcowych (przednich i
tylnych) po manewrze szybkiego zwolnienia pedału przyspieszenia
możliwe jest bardziej skuteczne hamowanie, zmniejszenie drogi
hamowania i poprawa wyczucia pedału hamulca.
rys. 84
A0K0010
rys. 85
A0K1510
106POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

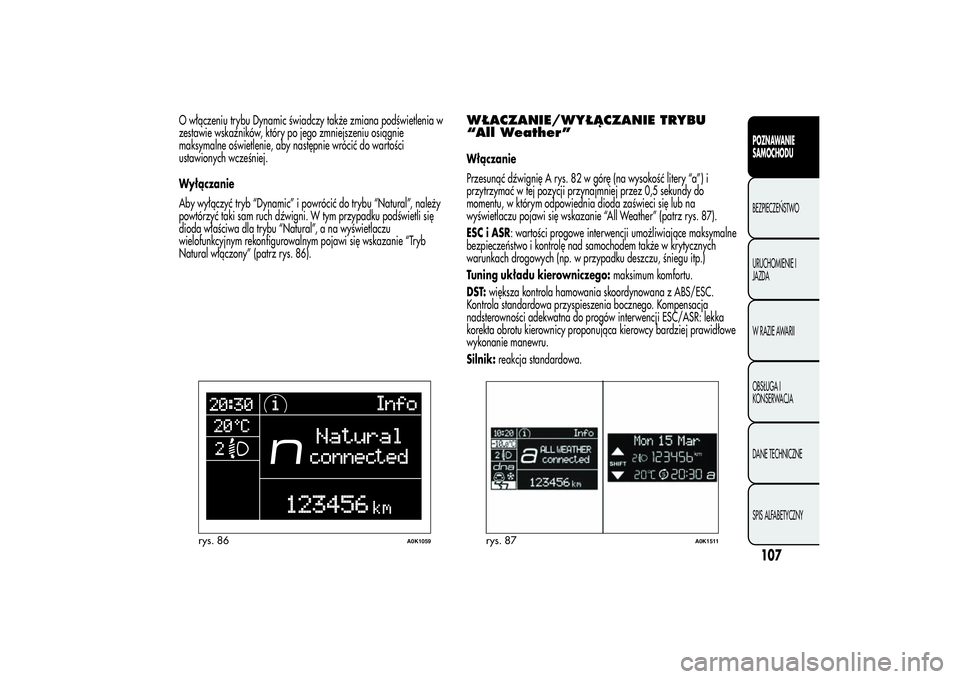

O włączeniu trybu Dynamic świadczy także zmiana podświetlenia w
zestawie wskaźników, który po jego zmniejszeniu osiągnie
maksymalne oświetlenie, aby następnie wrócić do wartości
ustawionych wcześniej.
Wyłączanie
Aby wyłączyć tryb “Dynamic” i powrócić do trybu “Natural”, należy
powtórzyć taki sam ruch dźwigni. W tym przypadku podświetli się
dioda właściwa dla trybu “Natural”, a na wyświetlaczu
wielofunkcyjnym rekonfigurowalnym pojawi się wskazanie “Tryb
Natural włączony” (patrz rys. 86).
WŁACZANIE/WYŁĄCZANIE TRYBU
“All Weather”Włączanie
Przesunąć dźwignię A rys. 82 w górę (na wysokość litery “a”) i
przytrzymać w tej pozycji przynajmniej przez 0,5 sekundy do
momentu, w którym odpowiednia dioda zaświeci się lub na
wyświetlaczu pojawi się wskazanie “All Weather” (patrz rys. 87).
ESC i ASR: wartości progowe interwencji umożliwiające maksymalne
bezpieczeństwo i kontrolę nad samochodem także w krytycznych
warunkach drogowych (np. w przypadku deszczu, śniegu itp.)
Tuning układu kierowniczego:maksimum komfortu.
DST:większa kontrola hamowania skoordynowana z ABS/ESC.
Kontrola standardowa przyspieszenia bocznego. Kompensacja
nadsterowności adekwatna do progów interwencji ESC/ASR: lekka
korekta obrotu kierownicy proponująca kierowcy bardziej prawidłowe
wykonanie manewru.
Silnik:reakcja standardowa.
rys. 86
A0K1059
rys. 87
A0K1511
107POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

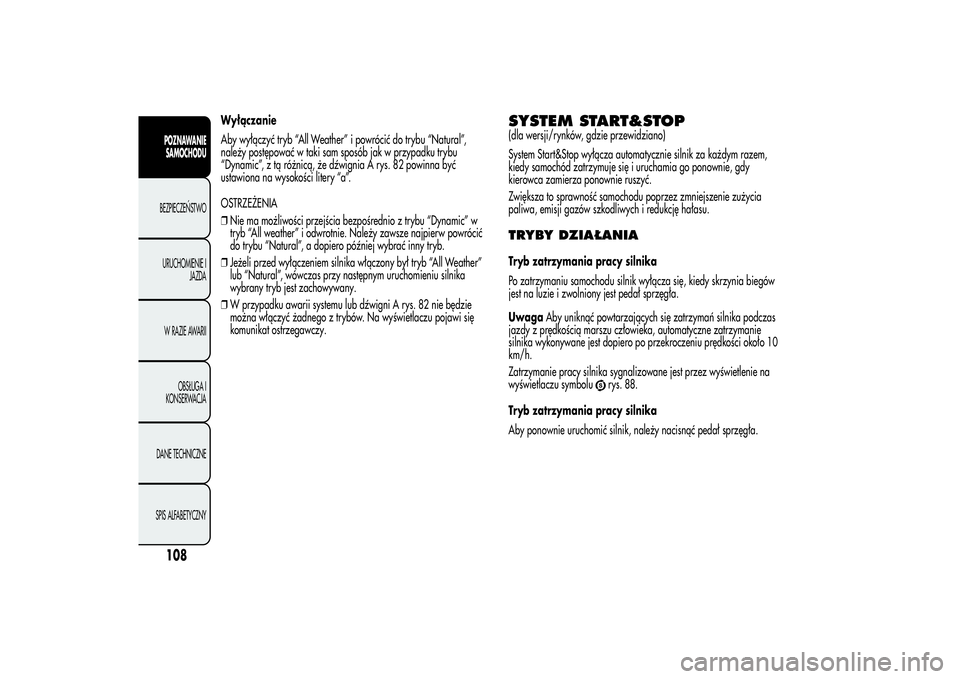

Wyłączanie
Aby wyłączyć tryb “All Weather” i powrócić do trybu “Natural”,
należy postępować w taki sam sposób jak w przypadku trybu
“Dynamic”, z tą różnicą, że dźwignia A rys. 82 powinna być
ustawiona na wysokości litery “a”.
OSTRZEŻENIA
❒Nie ma możliwości przejścia bezpośrednio z trybu “Dynamic” w
tryb “All weather” i odwrotnie. Należy zawsze najpierw powrócić
do trybu “Natural”, a dopiero później wybrać inny tryb.
❒Jeżeli przed wyłączeniem silnika włączony był tryb “All Weather”
lub “Natural”, wówczas przy następnym uruchomieniu silnika
wybrany tryb jest zachowywany.
❒W przypadku awarii systemu lub dźwigni A rys. 82 nie będzie
można włączyć żadnego z trybów. Na wyświetlaczu pojawi się
komunikat ostrzegawczy.
SYSTEM START&STOP(dla wersji/rynków, gdzie przewidziano)
System Start&Stop wyłącza automatycznie silnik za każdym razem,
kiedy samochód zatrzymuje się i uruchamia go ponownie, gdy
kierowca zamierza ponownie ruszyć.
Zwiększa to sprawność samochodu poprzez zmniejszenie zużycia
paliwa, emisji gazów szkodliwych i redukcję hałasu.TRYBY DZIAŁANIATryb zatrzymania pracy silnika
Po zatrzymaniu samochodu silnik wyłącza się, kiedy skrzynia biegów
jest na luzie i zwolniony jest pedał sprzęgła.
UwagaAby uniknąć powtarzających się zatrzymań silnika podczas
jazdy z prędkością marszu człowieka, automatyczne zatrzymanie
silnika wykonywane jest dopiero po przekroczeniu prędkości około 10
km/h.
Zatrzymanie pracy silnika sygnalizowane jest przez wyświetlenie na
wyświetlaczu symbolu
rys. 88.
Tryb zatrzymania pracy silnika
Aby ponownie uruchomić silnik, należy nacisnąć pedał sprzęgła.
108POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
