2013 Alfa Romeo Giulietta Instrukcja obsługi (in Polish)

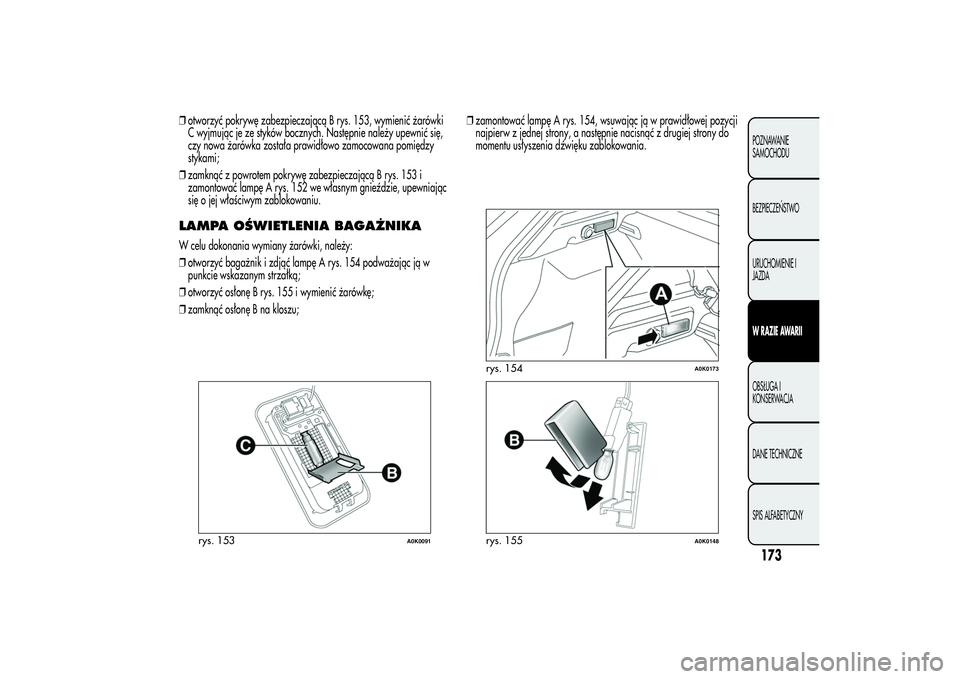

❒otworzyć pokrywę zabezpieczającą B rys. 153, wymienić żarówki
C wyjmując je ze styków bocznych. Następnie należy upewnić się,
czy nowa żarówka została prawidłowo zamocowana pomiędzy
stykami;
❒zamknąć z powrotem pokrywę zabezpieczającą B rys. 153 i
zamontować lampę A rys. 152 we własnym gnieździe, upewniając
się o jej właściwym zablokowaniu.LAMPA OŚWIETLENIA BAGAŻNIKAW celu dokonania wymiany żarówki, należy:
❒otworzyć bagażnik i zdjąć lampę A rys. 154 podważając ją w
punkcie wskazanym strzałką;
❒otworzyć osłonę B rys. 155 i wymienić żarówkę;
❒zamknąć osłonę B na kloszu;❒zamontować lampę A rys. 154, wsuwając ją w prawidłowej pozycji
najpierw z jednej strony, a następnie nacisnąć z drugiej strony do
momentu usłyszenia dźwięku zablokowania.
rys. 153
A0K0091
rys. 154
A0K0173
rys. 155
A0K0148
173POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

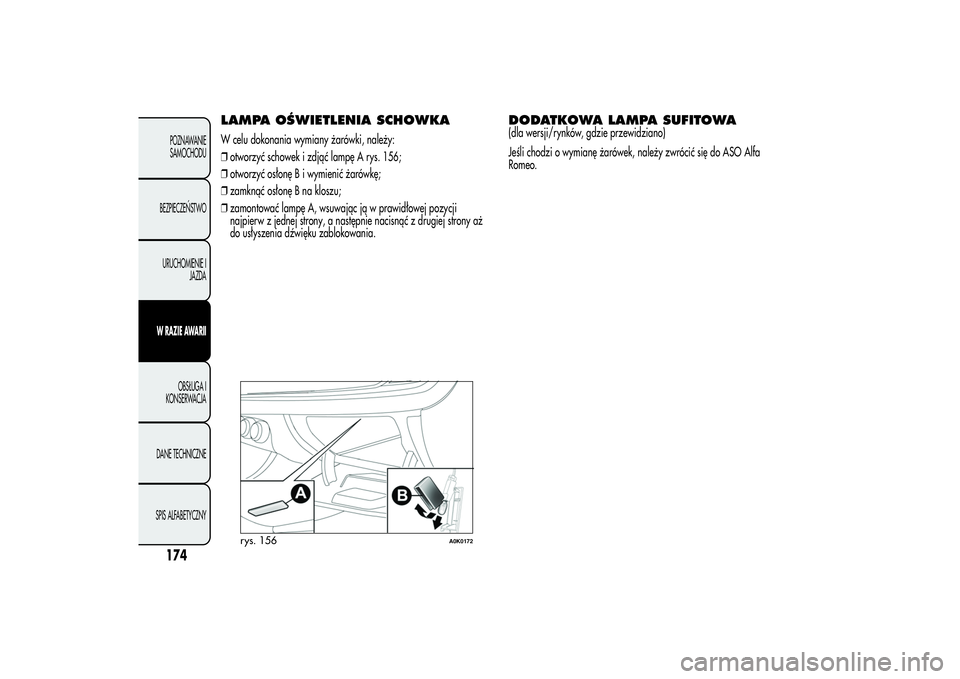

LAMPA OŚWIETLENIA SCHOWKAW celu dokonania wymiany żarówki, należy:
❒otworzyć schowek i zdjąć lampę A rys. 156;
❒otworzyć osłonę B i wymienić żarówkę;
❒zamknąć osłonę B na kloszu;
❒zamontować lampę A, wsuwając ją w prawidłowej pozycji
najpierw z jednej strony, a następnie nacisnąć z drugiej strony aż
do usłyszenia dźwięku zablokowania.
DODATKOWA LAMPA SUFITOWA(dla wersji/rynków, gdzie przewidziano)
Jeśli chodzi o wymianę żarówek, należy zwrócić się do ASO Alfa
Romeo.
rys. 156
A0K0172
174POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

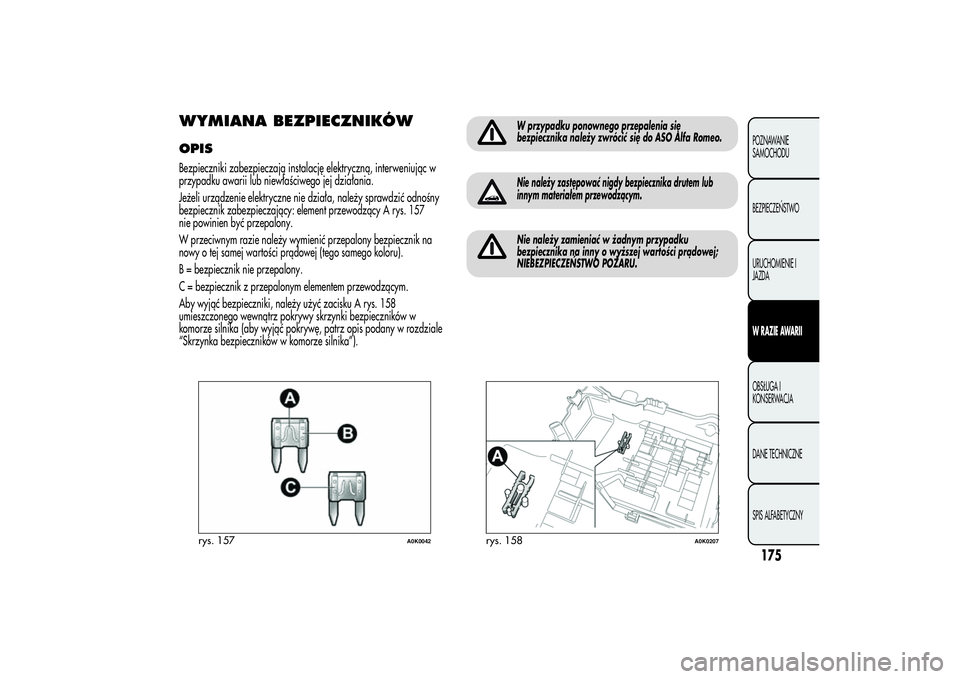

WYMIANA BEZPIECZNIKÓWOPISBezpieczniki zabezpieczają instalację elektryczną, interweniując w
przypadku awarii lub niewłaściwego jej działania.
Jeżeli urządzenie elektryczne nie działa, należy sprawdzić odnośny
bezpiecznik zabezpieczający: element przewodzący A rys. 157
nie powinien być przepalony.
W przeciwnym razie należy wymienić przepalony bezpiecznik na
nowy o tej samej wartości prądowej (tego samego koloru).
B = bezpiecznik nie przepalony.
C = bezpiecznik z przepalonym elementem przewodzącym.
Aby wyjąć bezpieczniki, należy użyć zacisku A rys. 158
umieszczonego wewnątrz pokrywy skrzynki bezpieczników w
komorze silnika (aby wyjąć pokrywę, patrz opis podany w rozdziale
“Skrzynka bezpieczników w komorze silnika”).
W przypadku ponownego przepalenia się
bezpiecznika należy zwrócić się do ASO Alfa Romeo.Nie należy zastępować nigdy bezpiecznika drutem lub
innym materiałem przewodzącym.Nie należy zamieniać w żadnym przypadku
bezpiecznika na inny o wyższej wartości prądowej;
NIEBEZPIECZEŃSTWO POŻARU.
rys. 157
A0K0042
rys. 158
A0K0207
175POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

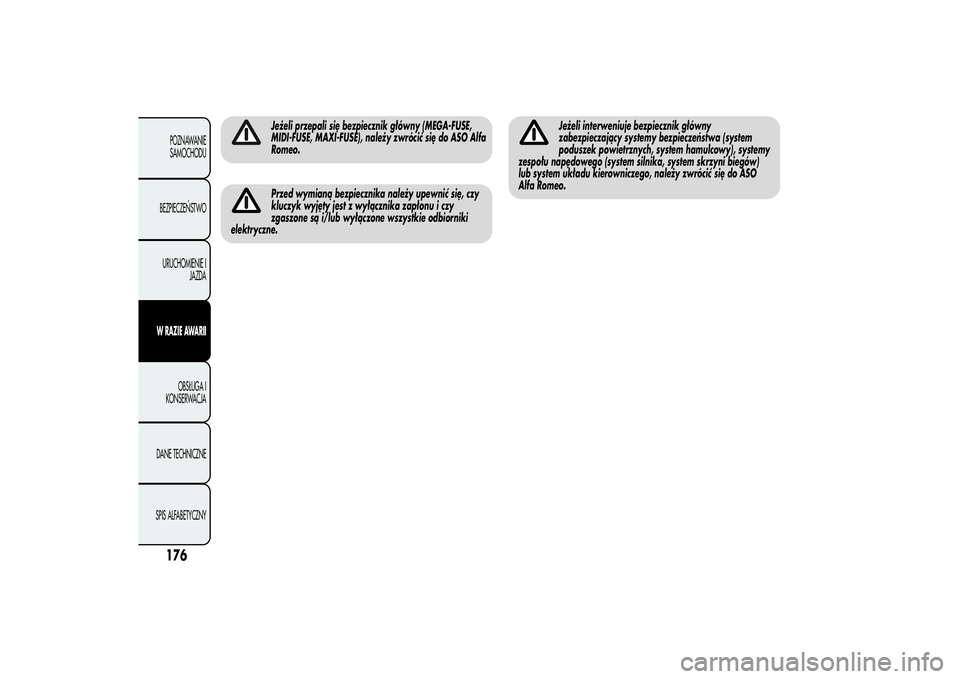

Jeżeli przepali się bezpiecznik główny (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE), należy zwrócić się do ASO Alfa
Romeo.Przed wymianą bezpiecznika należy upewnić się, czy
kluczyk wyjęty jest z wyłącznika zapłonu i czy
zgaszone są i/lub wyłączone wszystkie odbiorniki
elektryczne.
Jeżeli interweniuje bezpiecznik główny
zabezpieczający systemy bezpieczeństwa (system
poduszek powietrznych, system hamulcowy), systemy
zespołu napędowego (system silnika, system skrzyni biegów)
lub system układu kierowniczego, należy zwrócić się do ASO
Alfa Romeo.
176POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

DOSTĘP DO BEZPIECZNIKÓWBezpieczniki pogrupowane są w trzech skrzynkach bezpieczników
znajdujących się w komorze silnika, w desce rozdzielczej i wewnątrz
bagażnika.
Skrzynka bezpieczników w komorze silnika
Umieszczona jest obok akumulatora rys. 160: aby dostać się do
bezpieczników, należy odkręcić śruby A rys. 159 i zdjąć pokrywę B.
Numery określające element elektryczny odpowiadający każdemu
bezpiecznikowi widoczne są z tyłu pokrywy.
Po wymianie bezpiecznika należy upewnić się o prawidłowym
zamknięciu pokrywy B skrzynki bezpieczników.
W razie potrzeby umycia komory silnika należy uważać,
aby nie kierować bezpośrednio strumienia wody na
skrzynkę bezpieczników i w pobliże silniczków
wycieraczek szyb przednich.
rys. 159
A0K0174
rys. 160
A0K0231
177POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

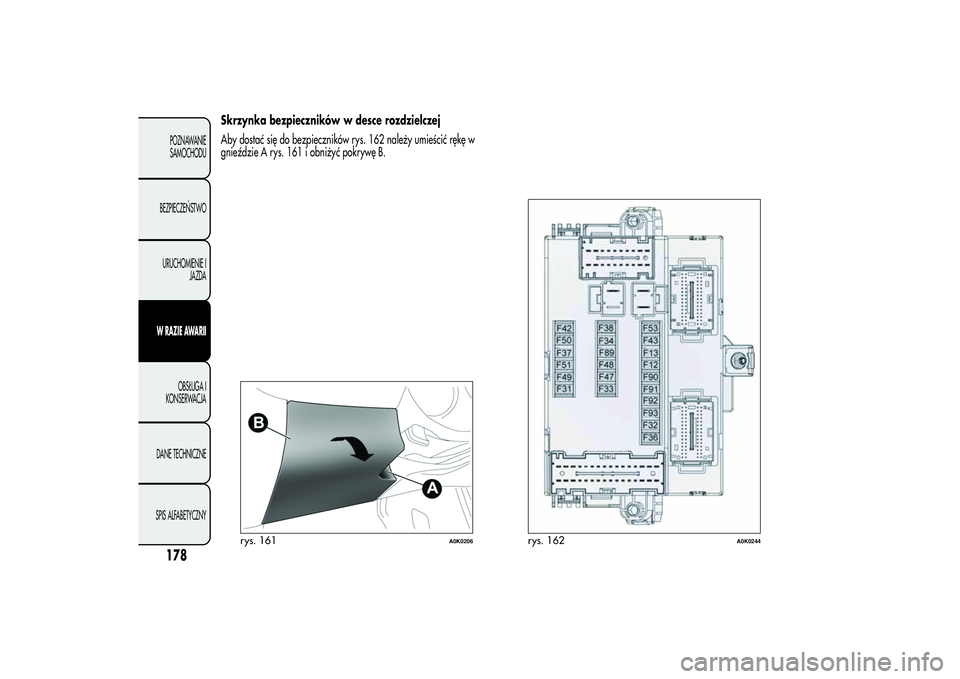

Skrzynka bezpieczników w desce rozdzielczej
Aby dostać się do bezpieczników rys. 162 należy umieścić rękę w
gnieździe A rys. 161 i obniżyć pokrywę B.
rys. 161
A0K0206
rys. 162
A0K0244
178POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

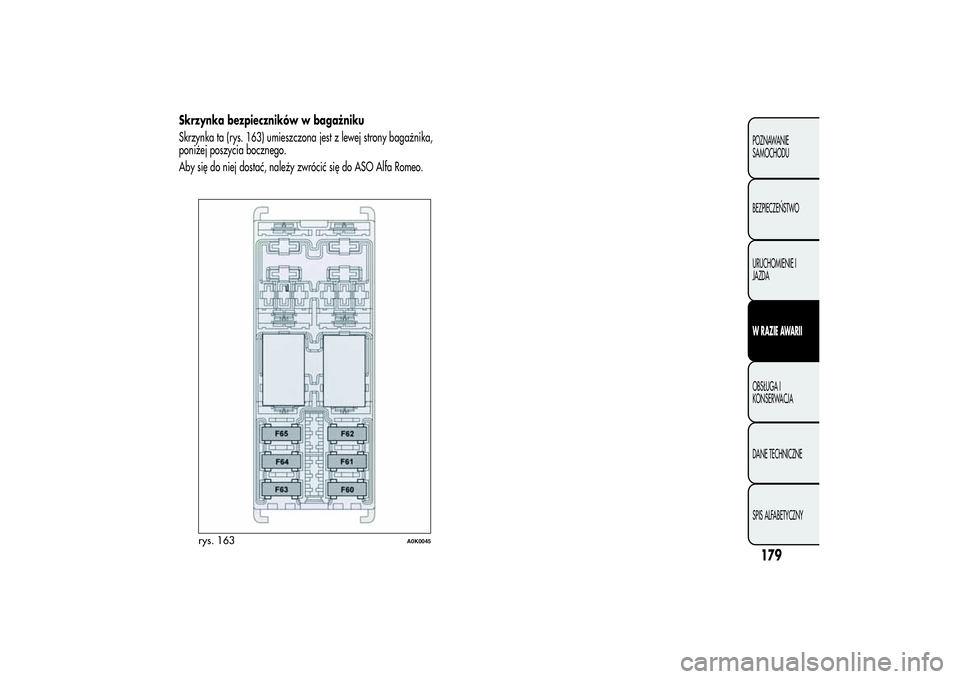

Skrzynka bezpieczników w bagażniku
Skrzynka ta (rys. 163) umieszczona jest z lewej strony bagażnika,
poniżej poszycia bocznego.
Aby się do niej dostać, należy zwrócić się do ASO Alfa Romeo.
rys. 163
A0K0045
179POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

SKRZYNKA BEZPIECZNIKÓW W
KOMORZE SILNIKArys. 160ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Zasilanie pompy spryskiwaczy reflektorów F09 30
Sygnał dźwiękowyF10 15
Sprężarka klimatyzacjiF19 7,5
Ogrzewana szyba tylnaF20 30
Pompa paliwaF21 15
Pompa paliwa (wersja 1750 Turbo Benzyna) F21 20
Zapalniczka/gniazdko prądoweF85 15
Gniazdko prądowe 12V w bagażniku F86 15
Czujnik IBS stanu naładowania akumulatora dla systemu Start&Stop F87 5
Podgrzewanie lusterek zewnętrznych F88 7,5
