AKTYWACJA/DEZAKTYWACJA
MANULANA SYSTEMUAby uaktywnić/zdezaktywować system w sposób manualny, należy
nacisnąć przycisk
rys. 89 umieszczony w panelu w desce
rozdzielczej.Aktywacja systemu Start&Stop
Aktywacja systemu Start&Stop sygnalizowana jest przez pojawienie
się na wyświetlaczu odpowiedniego komunikatu. W takiej sytuacji
dioda A rys. 89 umieszczona na przycisku
jest zgaszona.
Dezaktywacja systemu Start&Stop
❒Wersje z wyświetlaczem wielofunkcyjnym: dezaktywacja systemu
Start&Stop sygnalizowana jest przez pojawienie się na
wyświetlaczu odpowiedniego komunikatu.
❒Wersje z wyświetlaczem wielofunkcyjnym rekonfigurowalnym:
dezaktywacja systemu Start&Stop sygnalizowana jest przez
wyświetlenie symbolu
+ pojawienie się odpowiedniego
komunikatu na wyświetlaczu.
Jeśli system jest nieaktywny, dioda w przycisku A rys. 89 jest
zaświecona.
PRZYPADKI BRAKU WYŁĄCZENIA
SILNIKAGdy system jest aktywny, w celu uzyskania komfortu, ograniczenia
emisji i zabezpieczeń, silnik nie wyłączy się w specyficznych
warunkach, między innymi, kiedy:
❒silnik jest jeszcze zimny;
❒temperatura zewnętrzna jest szczególnie niska;
❒akumulator niewystarczająco naładowany;
❒odbywa się regeneracja filtra cząstek stałych (DPF) (tylko w silnikach
Diesla);
❒drzwi kierowcy nie są zamknięte;
❒niezapięty pas bezpieczeństwa kierowcy;
rys. 88
A0K0163
rys. 89
A0K0121
109POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

❒włączony jest bieg wsteczny (na przykład przy wykonywaniu
manewrów w celu zaparkowania);
❒w przypadku wersji wyposażonych w automatyczną klimatyzację
dwustrefową (dla wersji/rynków, gdzie przewidziano), w razie
gdyby nie został jeszcze osiągnięty żądany poziom komfortu
cieplnego lub nastąpiło włączenie funkcji MAX-DEF;
❒w pierwszym okresie użytkowania, w przypadku inicjalizacji
systemu.
Gdy chcemy osiągnąć komfort klimatyczny, możliwa jest
dezaktywacja systemu Start&Stop, aby umożliwić ciągłe
funkcjonowanie układu klimatyzacji.
PRZYPADKI PONOWNEGO
URUCHOMIENIA SILNIKAAby osiągnąć komfort, ograniczyć emisję zanieczyszczeń i z
powodów związanych z bezpieczeństwem, silnik może uruchomić się
ponownie automatycznie bez żadnego działania ze strony kierowcy,
jeżeli rozpoznane zostaną niektóre przypadki, między innymi gdy:
❒akumulator niewystarczająco naładowany;
❒zmniejszony poziom ciśnienia w systemie hamulcowym (na
przykład z powodu częstego naciskania pedału hamulca);
❒samochód w ruchu (na przykład w przypadku długiej jazdy po
drodze ze wzniesienia);❒wyłączenie silnika poprzez system Start&Stop powyżej około 3
minut;
❒w przypadku wersji wyposażonych w automatyczną klimatyzację
dwustrefową (dla wersji/rynków, gdzie przewidziano), aby
osiągnąć żądany poziom komfortu cieplnego lub aktywacji funkcji
MAX-DEF.
Przy włączonym biegu ponowne automatyczne uruchomienie silnika
możliwe jest dopiero po naciśnięciu do oporu pedału sprzęgła.
Operacja ta sygnalizowana jest kierowcy przez pojawienie
się komunikatu na wyświetlaczu i - dla wersji/rynków, gdzie
przewidziano - miganie symbolu
.
Uwaga
Jeśli pedał hamulca nie zostanie wciśnięty, po upływie około 3 minut
od wyłączenia silnika ponowne uruchomienie go możliwe będzie tylko
przy użyciu kluczyka w wyłączniku zapłonu.
W razie przypadkowego wyłączenia silnika, spowodowanego na
przykład gwałtownym zwolnieniem pedału sprzęgła przy włączonym
biegu, jeżeli system Start&Stop jest aktywny, możliwe jest ponowne
uruchomienie silnika przez wciśnięcie do oporu pedału sprzęgła
lub ustawienie skrzyni biegów na luzie.
110POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

FUNKCJE ZABEZPIECZEŃW sytuacji wyłączenia silnika za pomocą systemu Start&Stop, jeżeli
kierowca odepnie pas bezpieczeństwa i otworzy drzwi po stronie
swojej lub pasażera, ponowne uruchomienie silnika będzie możliwe
tylko przy użyciu kluczyka wyłącznika zapłonu.
Tego typu przypadek sygnalizowany jest kierowcy zarówno za
pomocą brzęczyka jak i przez miganie symbolu
na wyświetlaczu
(w niektórych wersjach jednocześnie wyświetla się komunikat).
FUNKCJA “ENERGY SAVING”(dla wersji/rynków, gdzie przewidziano)
Jeżeli w wyniku ponownego automatycznego uruchomienia silnika,
kierowca nie wykona żadnego działania w samochodzie przez około
3 minuty, system Start&Stop wyłączy definitywnie silnik, aby uniknąć
zużycia paliwa. W tego typu przypadkach uruchomienie silnika
możliwe jest tylko za pomocą kluczyka wyłącznika zapłonu.
UWAGA W każdej sytuacji możliwe jest utrzymanie silnika w ruchu,
wystarczy wyłączyć system Start&Stop.NIEPRAWIDŁOWE FUNKCJONOWANIEW razie nieprawidłowego działania system Start&Stop wyłącza się.
Kierowca jest informowany o anomalii przez miganie symbolu
(wersje z wyświetlaczem wielofunkcyjnym) lub symbolu
(wersje
z wyświetlaczem wielofunkcyjnym rekonfigurowalnym). Dla
wersji/rynków, gdzie przewidziano, na wyświetlaczu pojawia się
również komunikat ostrzeżenia.
W tym przypadku należy zwrócić się do ASO Alfa Romeo.
DŁUGA NIEAKTYWNOŚĆ SAMOCHODUW sytuacji planowanego dłuższego nieużywania samochodu (lub w
przypadku wymiany akumulatora), należy zwrócić szczególną uwagę,
aby odłączyć zasilanie elektryczne z akumulatora.
Procedura ta polega na odłączeniu konektora A rys. 90 (posługując
się przyciskiem B) od czujnika C monitorującego stan akumulatora
i zamontowanego na ujemnym biegunie D. Czujnik ten nie może być
nigdy odłączony od bieguna, za wyjątkiem sytuacji, w której
konieczna jest wymiana akumulatora.
W razie konieczności wymiany akumulatora należy
zwracać się zawsze do ASO Alfa Romeo. Akumulator
należy wymieniać na inny tego samego typu (HEAVY
DUTY) i o jednakowych parametrach.
OSTRZEŻENIE Przed odłączeniem od akumulatora zasilania
elektrycznego należy poczekać co najmniej 1 minutę od ustawienia
kluczyka w wyłączniku zapłonu w położeniu STOP.
rys. 90
A0K0179
111POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

URUCHAMIANIE AWARYJNEW przypadku uruchamiania awaryjnego przy użyciu akumulatora
dodatkowego, nie należy nigdy łączyć przewodu ujemnego (–)
akumulatora dodatkowego z biegunem ujemnym A rys. 91
akumulatora samochodu, ale z punktem masy na silniku/skrzyni
biegów.
Przed otwarciem pokrywy silnika należy upewnić się, że
silnik samochodu jest wyłączony i kluczyk wyłącznika
zapłonu jest w pozycji STOP. Należy postępować zgodnie
tym, co przedstawiono na tabliczce umieszczonej na poprzecznicy
przedniej (rys. 92). Zaleca się wyjmowanie kluczyka, gdy w
samochodzie znajdują się inne osoby. Samochód należy opuścić
zawsze po wyjęciu kluczyka lub przekręceniu go w położenie STOP.
Podczas czynności napełniania paliwem należy upewnić się, że silnik
jest wyłączony kluczykiem, który powinien znajdować się w
pozycji STOP.
SYSTEM EOBD
(European On Board Diagosis)(dla wersji/rynków, gdzie przewidziano)
Celem systemu EOBD (European On Board Diagnosis) jest:
❒utrzymanie pod kontrolą sprawności układu;
❒sygnalizowanie zwiększenia emisji zanieczyszczeń;
❒sygnalizowanie konieczności wymiany uszkodzonych elementów.
Samochód dysponuje konektorem do podłączenia odpowiedniego
przyrządu, który umożliwi odczytanie kodów błędów zapamiętanych
w centralce elektronicznej i szereg parametrów charakterystycznych
diagnostyki i funkcjonowania silnika. Tego typu weryfikację mogą
przeprowadzić także uprawnieni funkcjonariusze kontroli ruchu
drogowego.
OSTRZEŻENIE Po wyeliminowaniu anomalii, do kompletnej weryfikacji
układu ASO Alfa Romeo zobowiązana jest wykonać test,awrazie
konieczności nawet wymagającą dłuższego przebiegu próbę
drogową.
rys. 91
A0K0180
rys. 92
A0K0224
112POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

AKTYWNY UKŁAD
KIEROWNICZY DUAL PINIONDziała tylko, gdy kluczyk w wyłączniku zapłonu znajduje się w
położeniu MAR i uruchomiony jest silnik. Układ kierowniczy umożliwia
dostosowanie siły wymaganej do obrotu kierownicą w zależności od
warunków jazdy. Różne tryby wspomagania wybierane są za
pośrednictwem pozycji d,n,a dźwigni “Systemu Alfa DNA” (patrz
sekcja “System Alfa DNA”).
OSTRZEŻENIE W wyniku odłączenia akumulatora układ kierowniczy
wymaga inicjalizacji, co zostanie zasygnalizowane przez zaświecenie
się lampki sygnalizacyjnej. Aby wykonać tę procedurę, wystarczy
obrócić kierownicą w krańcowe jej położenia lub po prostu jechać
prosto przez około sto metrów.
Bezwzględnie zabrania się wykonywania
jakichkolwiek czynności po zakupie samochodu, z
konsekwencją naruszenia kierownicy lub kolumny
kierownicy (np. montaż urządzeń zapobiegających przed
kradzieżą), ponieważ mogą one spowodować, oprócz utraty
osiągów systemu i gwarancji, poważne problemy z
bezpieczeństwem, a także nie odpowiadać homologacji
samochodu.
PRZYSTOSOWANIE DO
MONTAŻU
RADIOODTWARZACZA(dla wersji/rynków, gdzie przewidziano)
Samochód, do którego nie zażądano fabrycznego radioodtwarzacza,
wyposażony jest w schowek na przedmioty w desce rozdzielczej rys.
93.
Przystosowanie do montażu radioodtwarzacza składa się z:
❒przewodów do zasilania radioodtwarzacza, głośników przednich i
tylnych oraz anteny;
❒gniazda na radioodtwarzacz;
❒anteny w dachu samochodu.
Radio należy zamontować w odpowiedniej wnęce rys. 93, którą
można wyjąć po naciśnięciu dwóch znajdujących się w niej zaczepów
mocujących: w tym miejscu dostępne są przewody zasilające.
rys. 93
A0K0134
113POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

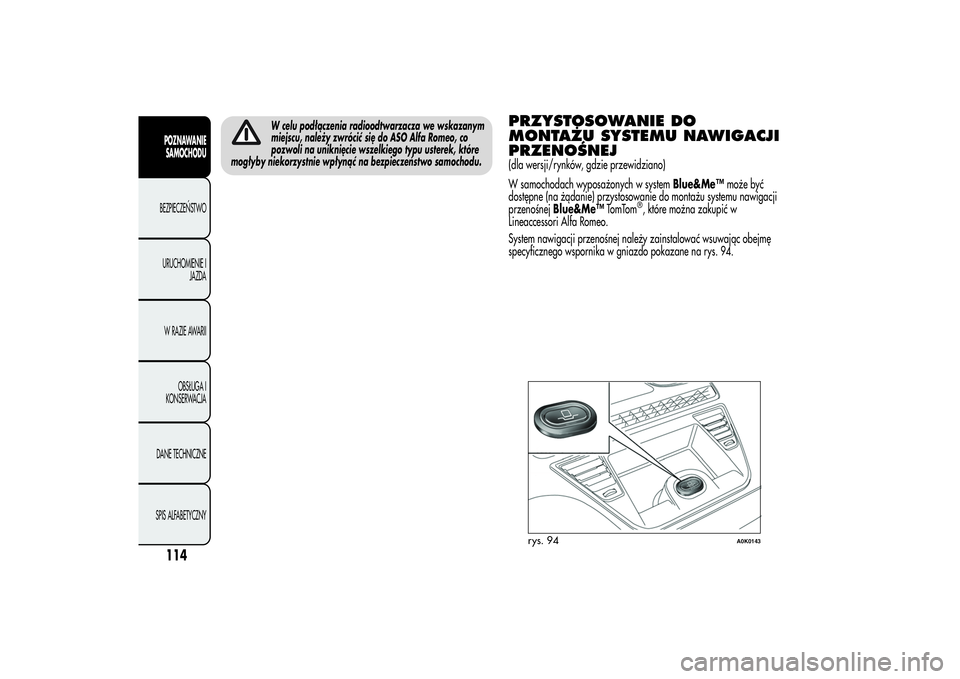

W celu podłączenia radioodtwarzacza we wskazanym
miejscu, należy zwrócić się do ASO Alfa Romeo, co
pozwoli na uniknięcie wszelkiego typu usterek, które
mogłyby niekorzystnie wpłynąć na bezpieczeństwo samochodu.
PRZYSTOSOWANIE DO
MONTAŻU SYSTEMU NAWIGACJI
PRZENOŚNEJ(dla wersji/rynków, gdzie przewidziano)
W samochodach wyposażonych w systemBlue&Me™może być
dostępne (na żądanie) przystosowanie do montażu systemu nawigacji
przenośnejBlue&Me™TomTom
®, które można zakupić w
Lineaccessori Alfa Romeo.
System nawigacji przenośnej należy zainstalować wsuwając obejmę
specyficznego wspornika w gniazdo pokazane na rys. 94.
rys. 94
A0K0143
114POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

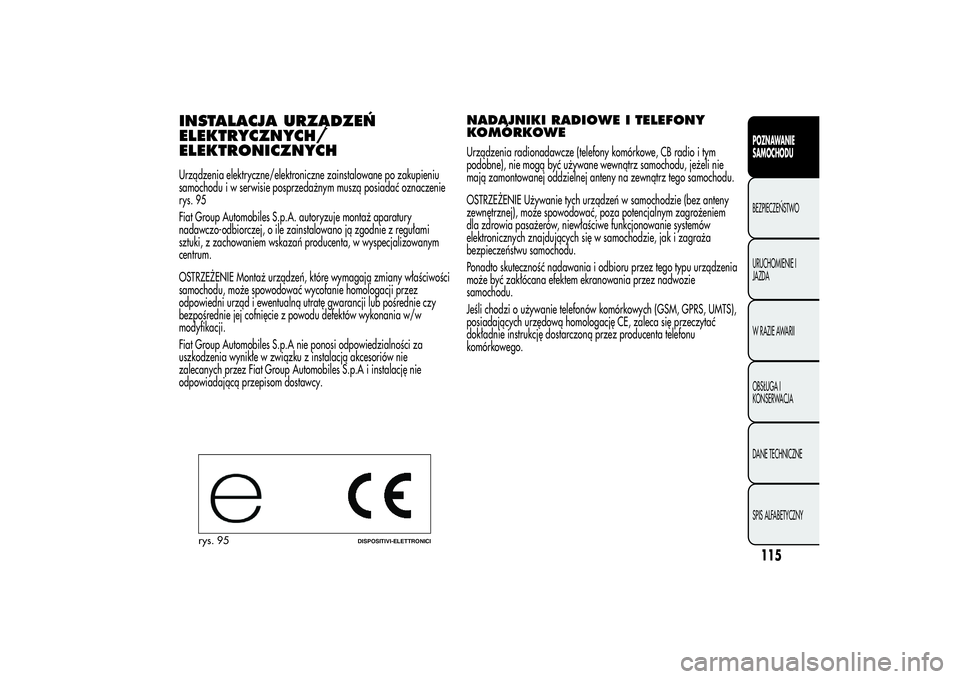

INSTALACJA URZĄDZEŃ
ELEKTRYCZNYCH/
ELEKTRONICZNYCHUrządzenia elektryczne/elektroniczne zainstalowane po zakupieniu
samochodu i w serwisie posprzedażnym muszą posiadać oznaczenie
rys. 95
Fiat Group Automobiles S.p.A. autoryzuje montaż aparatury
nadawczo-odbiorczej, o ile zainstalowano ją zgodnie z regułami
sztuki, z zachowaniem wskazań producenta, w wyspecjalizowanym
centrum.
OSTRZEŻENIE Montaż urządzeń, które wymagają zmiany właściwości
samochodu, może spowodować wycofanie homologacji przez
odpowiedni urząd i ewentualną utratę gwarancji lub pośrednie czy
bezpośrednie jej cofnięcie z powodu defektów wykonania w/w
modyfikacji.
Fiat Group Automobiles S.p.A nie ponosi odpowiedzialności za
uszkodzenia wynikłe w związku z instalacją akcesoriów nie
zalecanych przez Fiat Group Automobiles S.p.A i instalację nie
odpowiadającą przepisom dostawcy.
NADAJNIKI RADIOWE I TELEFONY
KOMÓRKOWEUrządzenia radionadawcze (telefony komórkowe, CB radio i tym
podobne), nie mogą być używane wewnątrz samochodu, jeżeli nie
mają zamontowanej oddzielnej anteny na zewnątrz tego samochodu.
OSTRZEŻENIE Używanie tych urządzeń w samochodzie (bez anteny
zewnętrznej), może spowodować, poza potencjalnym zagrożeniem
dla zdrowia pasażerów, niewłaściwe funkcjonowanie systemów
elektronicznych znajdujących się w samochodzie, jak i zagraża
bezpieczeństwu samochodu.
Ponadto skuteczność nadawania i odbioru przez tego typu urządzenia
może być zakłócana efektem ekranowania przez nadwozie
samochodu.
Jeśli chodzi o używanie telefonów komórkowych (GSM, GPRS, UMTS),
posiadających urzędową homologację CE, zaleca się przeczytać
dokładnie instrukcję dostarczoną przez producenta telefonu
komórkowego.
rys. 95
DISPOSITIVI-ELETTRONICI
115POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

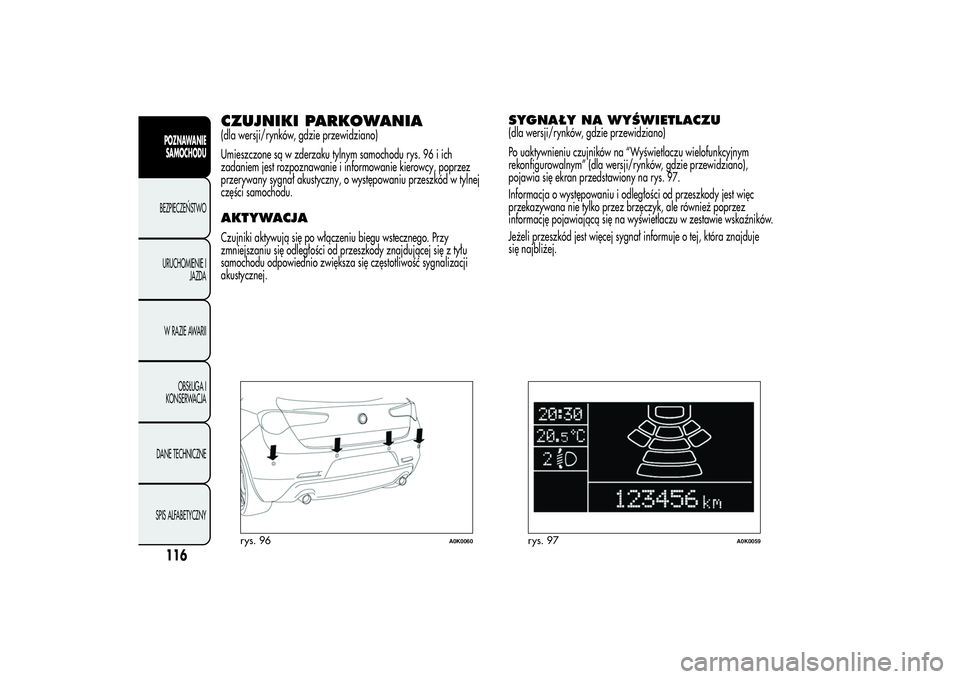

CZUJNIKI PARKOWANIA(dla wersji/rynków, gdzie przewidziano)
Umieszczone są w zderzaku tylnym samochodu rys. 96 i ich
zadaniem jest rozpoznawanie i informowanie kierowcy, poprzez
przerywany sygnał akustyczny, o występowaniu przeszkód w tylnej
części samochodu.AKTYWACJACzujniki aktywują się po włączeniu biegu wstecznego. Przy
zmniejszaniu się odległości od przeszkody znajdującej się z tyłu
samochodu odpowiednio zwiększa się częstotliwość sygnalizacji
akustycznej.
SYGNAŁY NA WYŚWIETLACZU(dla wersji/rynków, gdzie przewidziano)
Po uaktywnieniu czujników na “Wyświetlaczu wielofunkcyjnym
rekonfigurowalnym” (dla wersji/rynków, gdzie przewidziano),
pojawia się ekran przedstawiony na rys. 97.
Informacja o występowaniu i odległości od przeszkody jest więc
przekazywana nie tylko przez brzęczyk, ale również poprzez
informację pojawiającą się na wyświetlaczu w zestawie wskaźników.
Jeżeli przeszkód jest więcej sygnał informuje o tej, która znajduje
się najbliżej.
rys. 96
A0K0060
rys. 97
A0K0059
116POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
