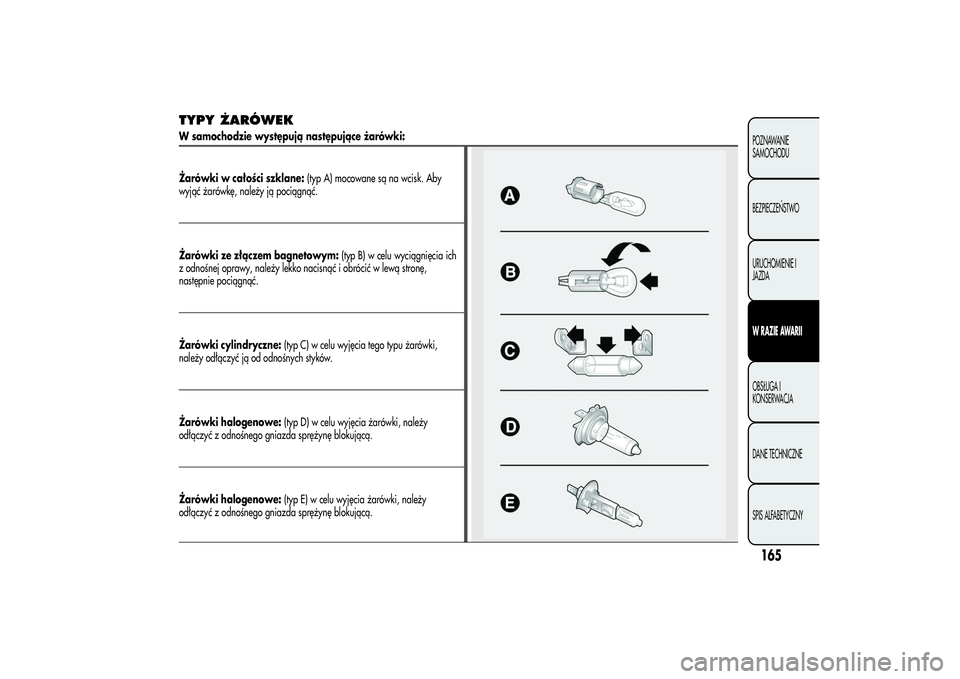

TYPY ŻARÓWEKW samochodzie występują następujące żarówki:
Żarówki w całości szklane:(typ A) mocowane są na wcisk. Aby
wyjąć żarówkę, należy ją pociągnąć.Żarówki ze złączem bagnetowym:(typ B) w celu wyciągnięcia ich
z odnośnej oprawy, należy lekko nacisnąć i obrócić w lewą stronę,
następnie pociągnąć.
Żarówki cylindryczne:(typ C) w celu wyjęcia tego typu żarówki,
należy odłączyć ją od odnośnych styków.
Żarówki halogenowe:(typ D) w celu wyjęcia żarówki, należy
odłączyć z odnośnego gniazda sprężynę blokującą.
Żarówki halogenowe:(typ E) w celu wyjęcia żarówki, należy
odłączyć z odnośnego gniazda sprężynę blokującą.
165POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

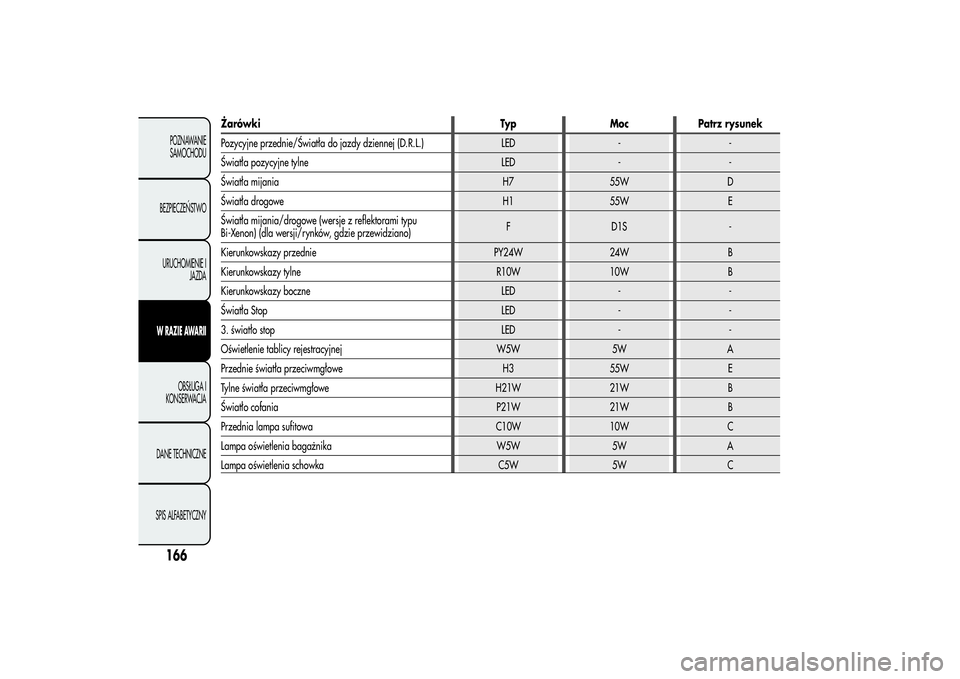

Żarówki Typ Moc Patrz rysunek
Pozycyjne przednie/Światła do jazdy dziennej (D.R.L.) LED - -
Światła pozycyjne tylne LED - -
Światła mijania H7 55W D
Światła drogowe H1 55W E
Światła mijania/drogowe (wersje z reflektorami typu
Bi-Xenon) (dla wersji/rynków, gdzie przewidziano)F D1S -
Kierunkowskazy przednie PY24W 24W B
Kierunkowskazy tylne R10W 10W B
Kierunkowskazy boczne LED - -
Światła Stop LED - -
3. światło stop LED - -
Oświetlenie tablicy rejestracyjnej W5W 5W A
Przednie światła przeciwmgłowe H3 55W E
Tylne światła przeciwmgłowe H21W 21W B
Światło cofania P21W 21W B
Przednia lampa sufitowa C10W 10W C
Lampa oświetlenia bagażnika W5W 5W A
Lampa oświetlenia schowka C5W 5W C
166POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

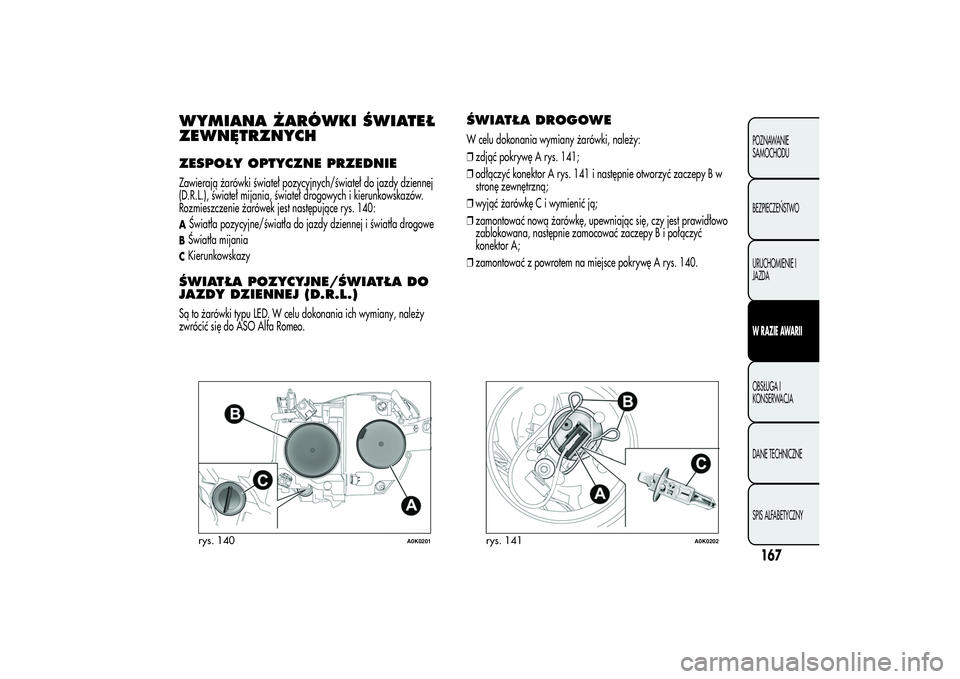

WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCHZESPOŁY OPTYCZNE PRZEDNIEZawierają żarówki świateł pozycyjnych/świateł do jazdy dziennej
(D.R.L.), świateł mijania, świateł drogowych i kierunkowskazów.
Rozmieszczenie żarówek jest następujące rys. 140:AŚwiatła pozycyjne/światła do jazdy dziennej i światła drogoweBŚwiatła mijaniaCKierunkowskazyŚWIATŁA POZYCYJNE/ŚWIATŁA DO
JAZDY DZIENNEJ (D.R.L.)Są to żarówki typu LED. W celu dokonania ich wymiany, należy
zwrócić się do ASO Alfa Romeo.
ŚWIATŁA DROGOWEW celu dokonania wymiany żarówki, należy:
❒zdjąć pokrywę A rys. 141;
❒odłączyć konektor A rys. 141 i następnie otworzyć zaczepy B w
stronę zewnętrzną;
❒wyjąć żarówkę C i wymienić ją;
❒zamontować nową żarówkę, upewniając się, czy jest prawidłowo
zablokowana, następnie zamocować zaczepy B i połączyć
konektor A;
❒zamontować z powrotem na miejsce pokrywę A rys. 140.
rys. 140
A0K0201
rys. 141
A0K0202
167POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

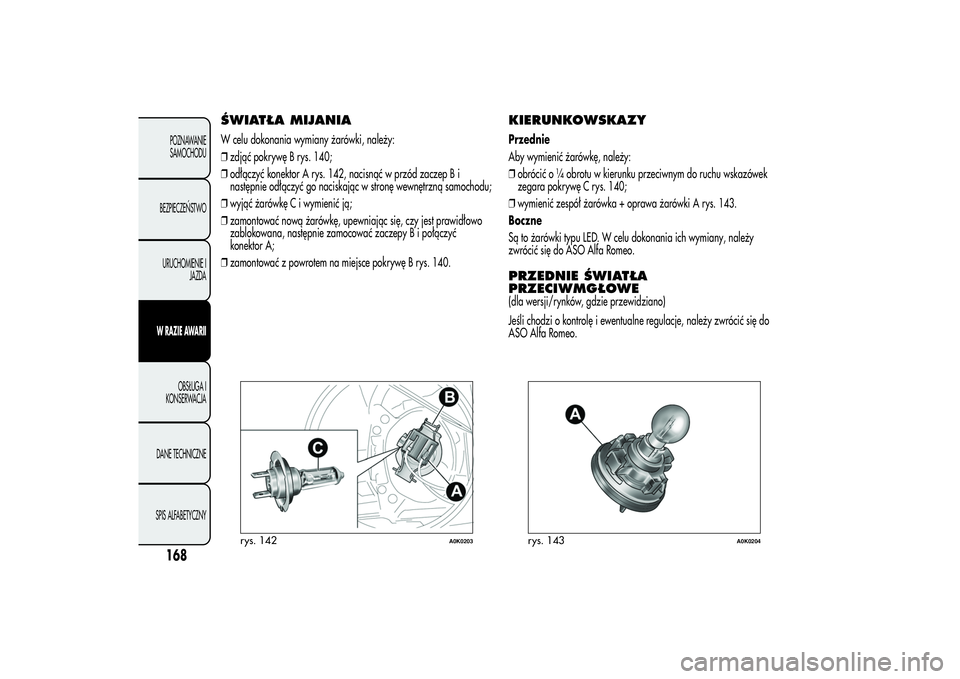

ŚWIATŁA MIJANIAW celu dokonania wymiany żarówki, należy:
❒zdjąć pokrywę B rys. 140;
❒odłączyć konektor A rys. 142, nacisnąć w przód zaczep B i
następnie odłączyć go naciskając w stronę wewnętrzną samochodu;
❒wyjąć żarówkę C i wymienić ją;
❒zamontować nową żarówkę, upewniając się, czy jest prawidłowo
zablokowana, następnie zamocować zaczepy B i połączyć
konektor A;
❒zamontować z powrotem na miejsce pokrywę B rys. 140.
KIERUNKOWSKAZYPrzednie
Aby wymienić żarówkę, należy:
❒obrócić o ¼ obrotu w kierunku przeciwnym do ruchu wskazówek
zegara pokrywę C rys. 140;
❒wymienić zespół żarówka + oprawa żarówki A rys. 143.
Boczne
Są to żarówki typu LED. W celu dokonania ich wymiany, należy
zwrócić się do ASO Alfa Romeo.PRZEDNIE ŚWIATŁA
PRZECIWMGŁOWE(dla wersji/rynków, gdzie przewidziano)
Jeśli chodzi o kontrolę i ewentualne regulacje, należy zwrócić się do
ASO Alfa Romeo.
rys. 142
A0K0203
rys. 143
A0K0204
168POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

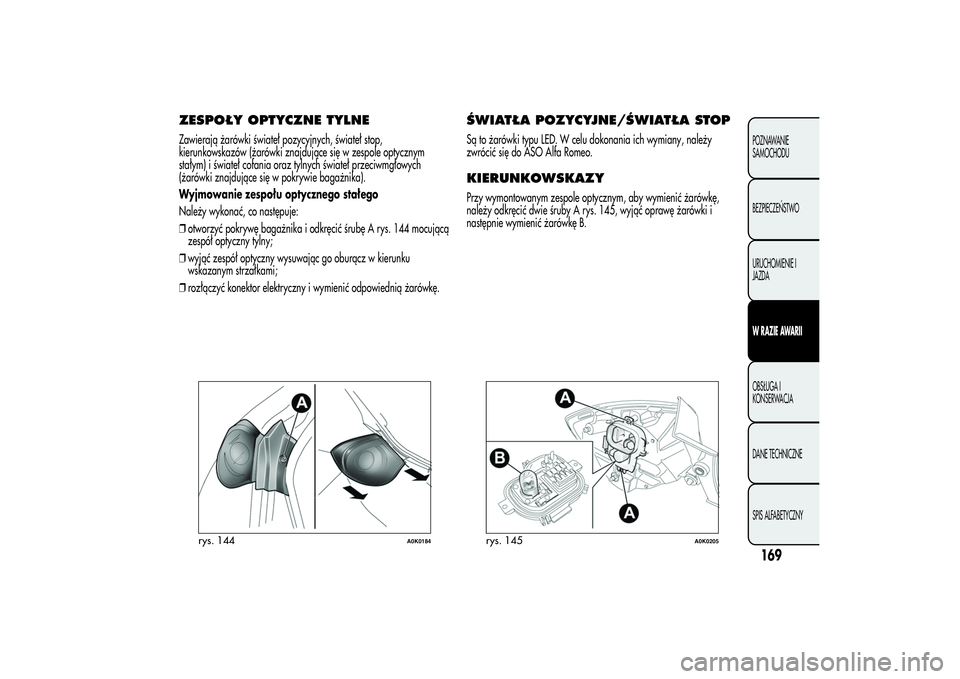

ZESPOŁY OPTYCZNE TYLNEZawierają żarówki świateł pozycyjnych, świateł stop,
kierunkowskazów (żarówki znajdujące się w zespole optycznym
stałym) i świateł cofania oraz tylnych świateł przeciwmgłowych
(żarówki znajdujące się w pokrywie bagażnika).
Wyjmowanie zespołu optycznego stałego
Należy wykonać, co następuje:
❒otworzyć pokrywę bagażnika i odkręcić śrubę A rys. 144 mocującą
zespół optyczny tylny;
❒wyjąć zespół optyczny wysuwając go oburącz w kierunku
wskazanym strzałkami;
❒rozłączyć konektor elektryczny i wymienić odpowiednią żarówkę.
ŚWIATŁA POZYCYJNE/ŚWIATŁA STOPSą to żarówki typu LED. W celu dokonania ich wymiany, należy
zwrócić się do ASO Alfa Romeo.KIERUNKOWSKAZYPrzy wymontowanym zespole optycznym, aby wymienić żarówkę,
należy odkręcić dwie śruby A rys. 145, wyjąć oprawę żarówki i
następnie wymienić żarówkę B.
rys. 144
A0K0184
rys. 145
A0K0205
169POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

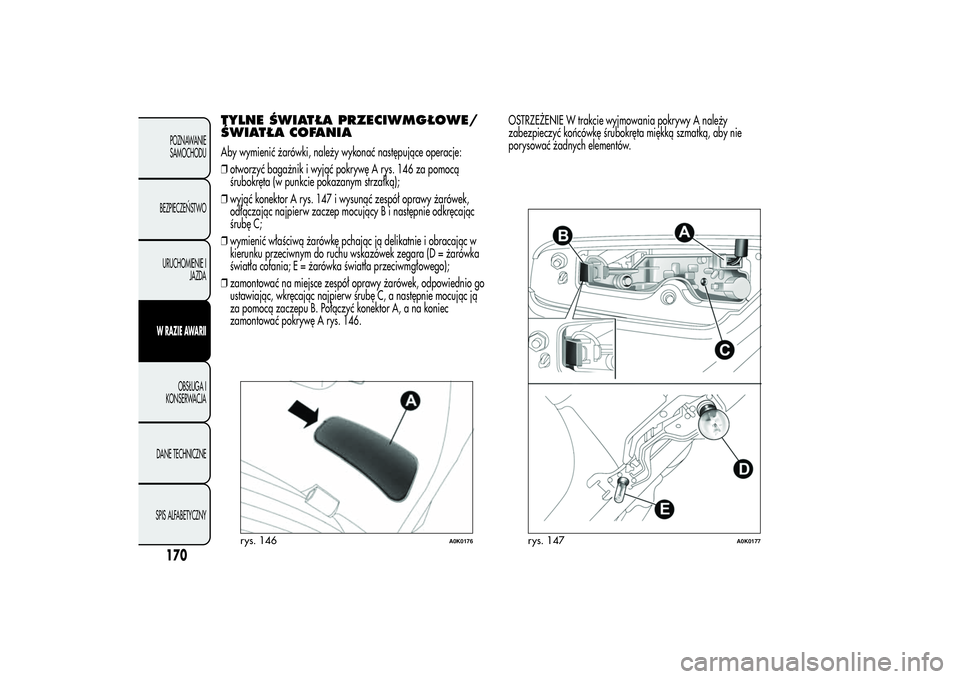

TYLNE ŚWIATŁA PRZECIWMGŁOWE/
ŚWIATŁA COFANIAAby wymienić żarówki, należy wykonać następujące operacje:
❒otworzyć bagażnik i wyjąć pokrywę A rys. 146 za pomocą
śrubokręta (w punkcie pokazanym strzałką);
❒wyjąć konektor A rys. 147 i wysunąć zespół oprawy żarówek,
odłączając najpierw zaczep mocujący B i następnie odkręcając
śrubę C;
❒wymienić właściwą żarówkę pchając ją delikatnie i obracając w
kierunku przeciwnym do ruchu wskazówek zegara (D = żarówka
światła cofania; E = żarówka światła przeciwmgłowego);
❒zamontować na miejsce zespół oprawy żarówek, odpowiednio go
ustawiając, wkręcając najpierw śrubę C, a następnie mocując ją
za pomocą zaczepu B. Połączyć konektor A, a na koniec
zamontować pokrywę A rys. 146.OSTRZEŻENIE W trakcie wyjmowania pokrywy A należy
zabezpieczyć końcówkę śrubokręta miękką szmatką, aby nie
porysować żadnych elementów.
rys. 146
A0K0176
rys. 147
A0K0177
170POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

3.ŚWIATŁA STOP
Są to żarówki typ LED i znajdują się one w spoilerze wbudowanym w
pokrywę bagażnika. W celu dokonania ich wymiany, należy zwrócić
się do ASO Alfa Romeo.
PODŚWIETLENIE TABLICY
REJESTRACYJNEJAby wymienić żarówki, należy wykonać następujące operacje:
❒wyjąć lampy podświetlenia tablicy rejestracyjnej A rys. 148;
❒obrócić w kierunku zgodnym z ruchem wskazówek zegara oprawę
żarówki B rys. 149, wyjąć żarówkę C i wymienić ją;
rys. 148
A0K0147
rys. 149
A0K0146
171POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

WYMIANA ŻARÓWKI ŚWIATEŁ

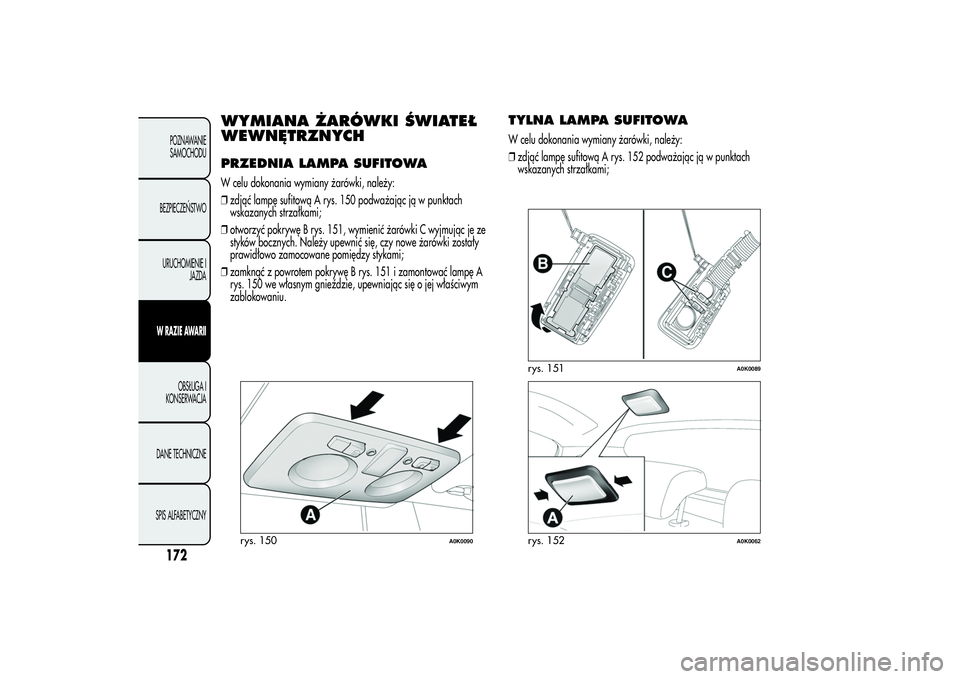

WEWNĘTRZNYCHPRZEDNIA LAMPA SUFITOWAW celu dokonania wymiany żarówki, należy:
❒zdjąć lampę sufitową A rys. 150 podważając ją w punktach
wskazanych strzałkami;
❒otworzyć pokrywę B rys. 151, wymienić żarówki C wyjmując je ze
styków bocznych. Należy upewnić się, czy nowe żarówki zostały
prawidłowo zamocowane pomiędzy stykami;
❒zamknąć z powrotem pokrywę B rys. 151 i zamontować lampę A
rys. 150 we własnym gnieździe, upewniając się o jej właściwym
zablokowaniu.
TYLNA LAMPA SUFITOWAW celu dokonania wymiany żarówki, należy:
❒zdjąć lampę sufitową A rys. 152 podważając ją w punktach
wskazanych strzałkami;
rys. 150
A0K0090
rys. 151
A0K0089
rys. 152
A0K0062
172POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
