2013 Alfa Romeo Giulietta Instrukcja obsługi (in Polish)

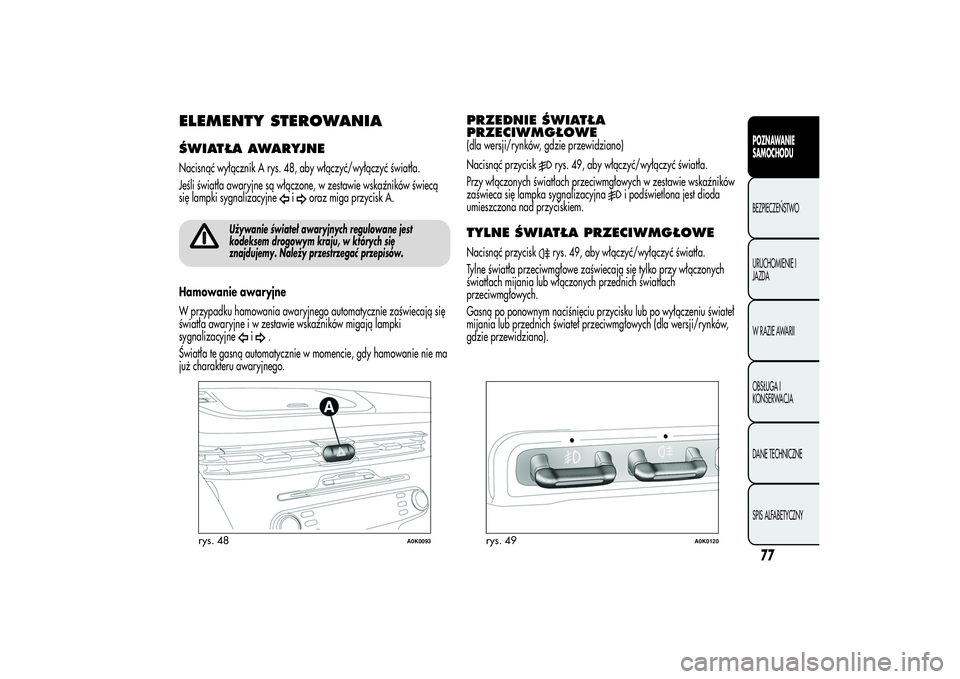

ELEMENTY STEROWANIAŚWIATŁA AWARYJNENacisnąć wyłącznik A rys. 48, aby włączyć/wyłączyć światła.
Jeśli światła awaryjne są włączone, w zestawie wskaźników świecą
się lampki sygnalizacyjne
i
oraz miga przycisk A.
Używanie świateł awaryjnych regulowane jest
kodeksem drogowym kraju, w których się
znajdujemy. Należy przestrzegać przepisów.
Hamowanie awaryjne
W przypadku hamowania awaryjnego automatycznie zaświecają się
światła awaryjne i w zestawie wskaźników migają lampki
sygnalizacyjne
i
.
Światła te gasną automatycznie w momencie, gdy hamowanie nie ma
już charakteru awaryjnego.
PRZEDNIE ŚWIATŁA
PRZECIWMGŁOWE(dla wersji/rynków, gdzie przewidziano)
Nacisnąć przycisk
rys. 49, aby włączyć/wyłączyć światła.
Przy włączonych światłach przeciwmgłowych w zestawie wskaźników
zaświeca się lampka sygnalizacyjna
i podświetlona jest dioda
umieszczona nad przyciskiem.
TYLNE ŚWIATŁA PRZECIWMGŁOWENacisnąć przycisk
rys. 49, aby włączyć/wyłączyć światła.
Tylne światła przeciwmgłowe zaświecają się tylko przy włączonych
światłach mijania lub włączonych przednich światłach
przeciwmgłowych.
Gasną po ponownym naciśnięciu przycisku lub po wyłączeniu świateł
mijania lub przednich świateł przeciwmgłowych (dla wersji/rynków,
gdzie przewidziano).
rys. 48
A0K0093
rys. 49
A0K0120
77POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

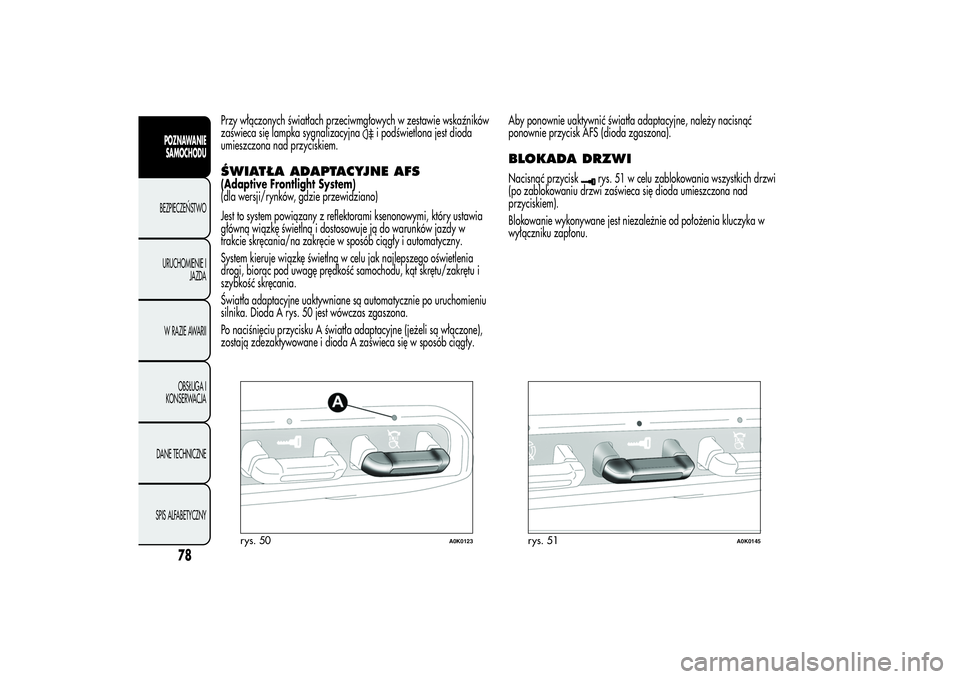

Przy włączonych światłach przeciwmgłowych w zestawie wskaźników
zaświeca się lampka sygnalizacyjna
i podświetlona jest dioda
umieszczona nad przyciskiem.
ŚWIATŁA ADAPTACYJNE AFS(Adaptive Frontlight System)
(dla wersji/rynków, gdzie przewidziano)
Jest to system powiązany z reflektorami ksenonowymi, który ustawia
główną wiązkę świetlną i dostosowuje ją do warunków jazdy w
trakcie skręcania/na zakręcie w sposób ciągły i automatyczny.
System kieruje wiązkę świetlną w celu jak najlepszego oświetlenia
drogi, biorąc pod uwagę prędkość samochodu, kąt skrętu/zakrętu i
szybkość skręcania.
Światła adaptacyjne uaktywniane są automatycznie po uruchomieniu
silnika. Dioda A rys. 50 jest wówczas zgaszona.
Po naciśnięciu przycisku A światła adaptacyjne (jeżeli są włączone),
zostają zdezaktywowane i dioda A zaświeca się w sposób ciągły.Aby ponownie uaktywnić światła adaptacyjne, należy nacisnąć
ponownie przycisk AFS (dioda zgaszona).
BLOKADA DRZWINacisnąć przycisk
rys. 51 w celu zablokowania wszystkich drzwi
(po zablokowaniu drzwi zaświeca się dioda umieszczona nad
przyciskiem).
Blokowanie wykonywane jest niezależnie od położenia kluczyka w
wyłączniku zapłonu.
rys. 50
A0K0123
rys. 51
A0K0145
78
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

SYSTEM BLOKOWANIA PALIWAInterweniuje w przypadku zderzenia, powodując:
❒przerwanie zasilania paliwem, z konsekwencją wyłączenia silnika;
❒automatyczne odblokowanie drzwi;
❒zaświecenie świateł wewnętrznych.
Interwencja systemu sygnalizowana jest przez pojawienie się na
wyświetlaczu komunikatu.
Sprawdzić dokładnie samochód i upewnić się, że nie ma wycieków
paliwa, na przykład w komorze silnika, pod samochodem lub w
pobliżu zbiornika paliwa.
Po zderzeniu przekręcić kluczyk w wyłączniku zapłonu w położenie
STOP, aby akumulator nie rozładował się.Aby przywrócić prawidłowe funkcjonowanie, należy wykonać
następującą procedurę:
❒przekręcić kluczyk w wyłączniku zapłonu w pozycję MAR;
❒włączyć prawy kierunkowskaz;
❒wyłączyć prawy kierunkowskaz;
❒włączyć lewy kierunkowskaz;
❒wyłączyć lewy kierunkowskaz;
❒włączyć prawy kierunkowskaz;
❒wyłączyć prawy kierunkowskaz;
❒włączyć lewy kierunkowskaz;
❒wyłączyć lewy kierunkowskaz;
❒przekręcić kluczyk w wyłączniku zapłonu w położenie STOP.
Jeżeli po zderzeniu wyczuwalny jest zapach paliwa
lub widoczne są wycieki z układu zasilania silnika, nie
należy włączać systemu w celu uniknięcia ryzyka
pożaru.
79POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

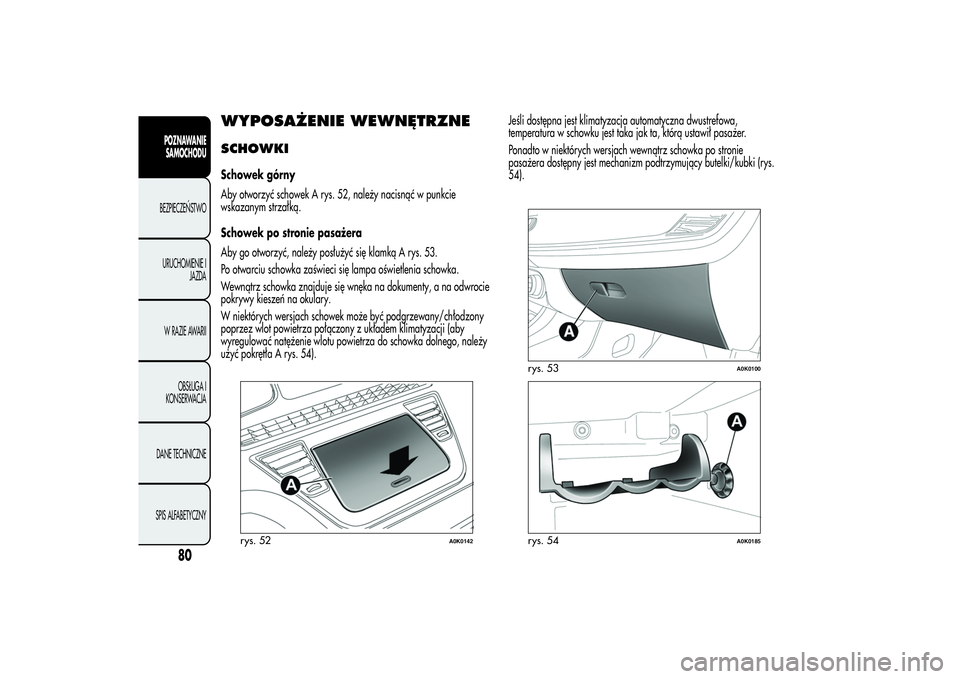

WYPOSAŻENIE WEWNĘTRZNESCHOWKISchowek górny
Aby otworzyć schowek A rys. 52, należy nacisnąć w punkcie
wskazanym strzałką.
Schowek po stronie pasażera
Aby go otworzyć, należy posłużyć się klamką A rys. 53.
Po otwarciu schowka zaświeci się lampa oświetlenia schowka.
Wewnątrz schowka znajduje się wnęka na dokumenty, a na odwrocie
pokrywy kieszeń na okulary.
W niektórych wersjach schowek może być podgrzewany/chłodzony
poprzez wlot powietrza połączony z układem klimatyzacji (aby
wyregulować natężenie wlotu powietrza do schowka dolnego, należy
użyć pokrętła A rys. 54).Jeśli dostępna jest klimatyzacja automatyczna dwustrefowa,
temperatura w schowku jest taka jak ta, którą ustawił pasażer.
Ponadto w niektórych wersjach wewnątrz schowka po stronie
pasażera dostępny jest mechanizm podtrzymujący butelki/kubki (rys.
54).
rys. 52
A0K0142
rys. 53
A0K0100
rys. 54
A0K0185
80
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

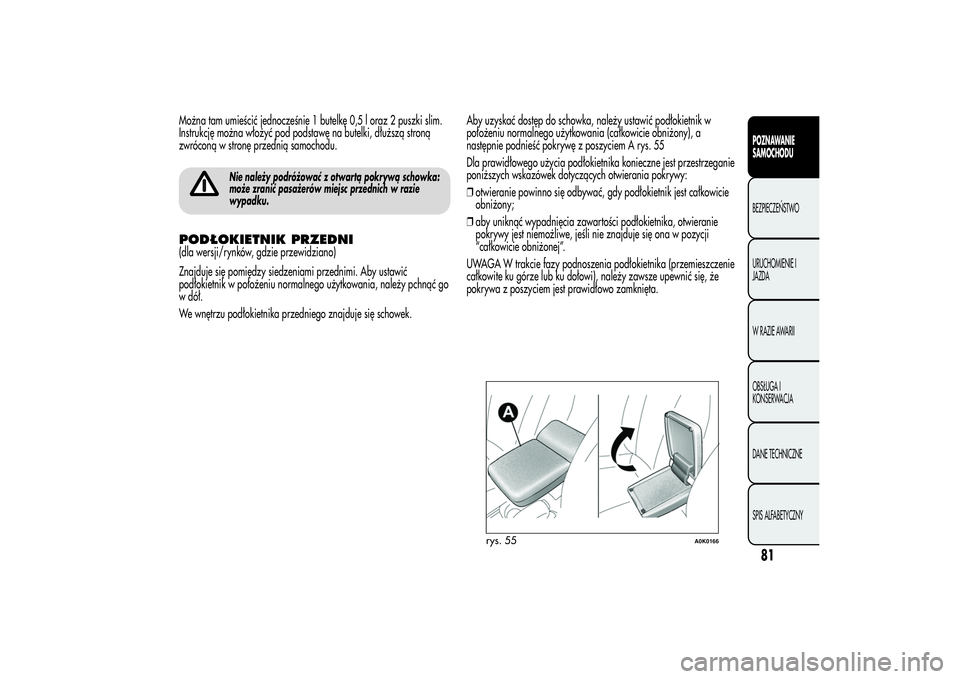

Można tam umieścić jednocześnie 1 butelkę 0,5 l oraz 2 puszki slim.
Instrukcję można włożyć pod podstawę na butelki, dłuższą stroną
zwróconą w stronę przednią samochodu.
Nie należy podróżować z otwartą pokrywą schowka:
może zranić pasażerów miejsc przednich w razie
wypadku.
PODŁOKIETNIK PRZEDNI(dla wersji/rynków, gdzie przewidziano)
Znajduje się pomiędzy siedzeniami przednimi. Aby ustawić
podłokietnik w położeniu normalnego użytkowania, należy pchnąć go
w dół.
We wnętrzu podłokietnika przedniego znajduje się schowek.Aby uzyskać dostęp do schowka, należy ustawić podłokietnik w
położeniu normalnego użytkowania (całkowicie obniżony), a
następnie podnieść pokrywę z poszyciem A rys. 55
Dla prawidłowego użycia podłokietnika konieczne jest przestrzeganie
poniższych wskazówek dotyczących otwierania pokrywy:
❒otwieranie powinno się odbywać, gdy podłokietnik jest całkowicie
obniżony;
❒aby uniknąć wypadnięcia zawartości podłokietnika, otwieranie
pokrywy jest niemożliwe, jeśli nie znajduje się ona w pozycji
“całkowicie obniżonej”.
UWAGA W trakcie fazy podnoszenia podłokietnika (przemieszczenie
całkowite ku górze lub ku dołowi), należy zawsze upewnić się, że
pokrywa z poszyciem jest prawidłowo zamknięta.
rys. 55
A0K0166
81POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

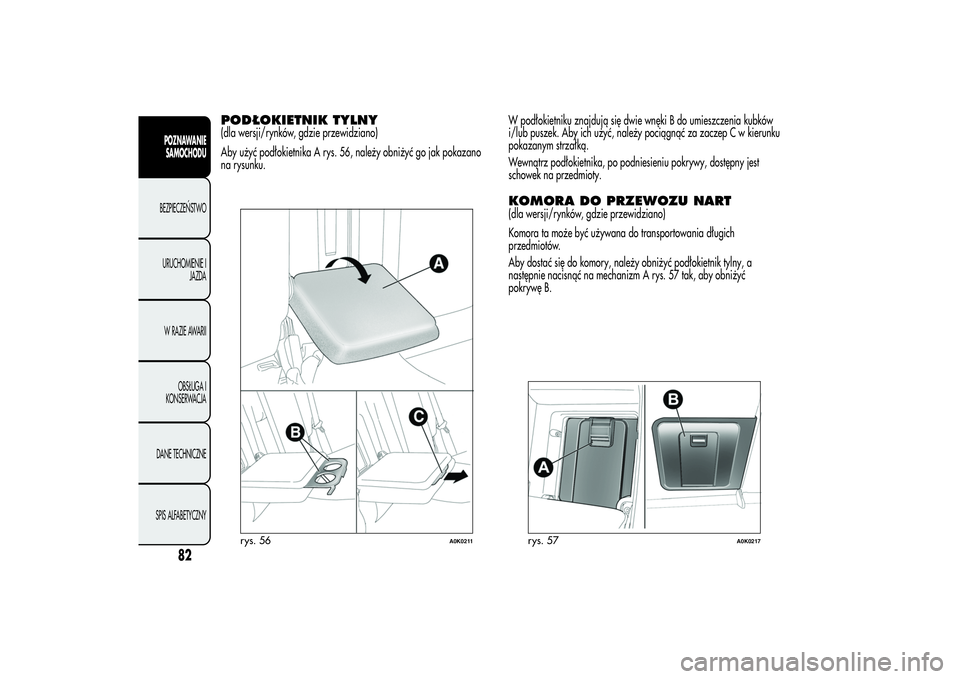

PODŁOKIETNIK TYLNY(dla wersji/rynków, gdzie przewidziano)
Aby użyć podłokietnika A rys. 56, należy obniżyć go jak pokazano
na rysunku.W podłokietniku znajdują się dwie wnęki B do umieszczenia kubków
i/lub puszek. Aby ich użyć, należy pociągnąć za zaczep C w kierunku
pokazanym strzałką.
Wewnątrz podłokietnika, po podniesieniu pokrywy, dostępny jest
schowek na przedmioty.
KOMORA DO PRZEWOZU NART(dla wersji/rynków, gdzie przewidziano)
Komora ta może być używana do transportowania długich
przedmiotów.
Aby dostać się do komory, należy obniżyć podłokietnik tylny, a
następnie nacisnąć na mechanizm A rys. 57 tak, aby obniżyć
pokrywę B.
rys. 56
A0K0211
rys. 57
A0K0217
82
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

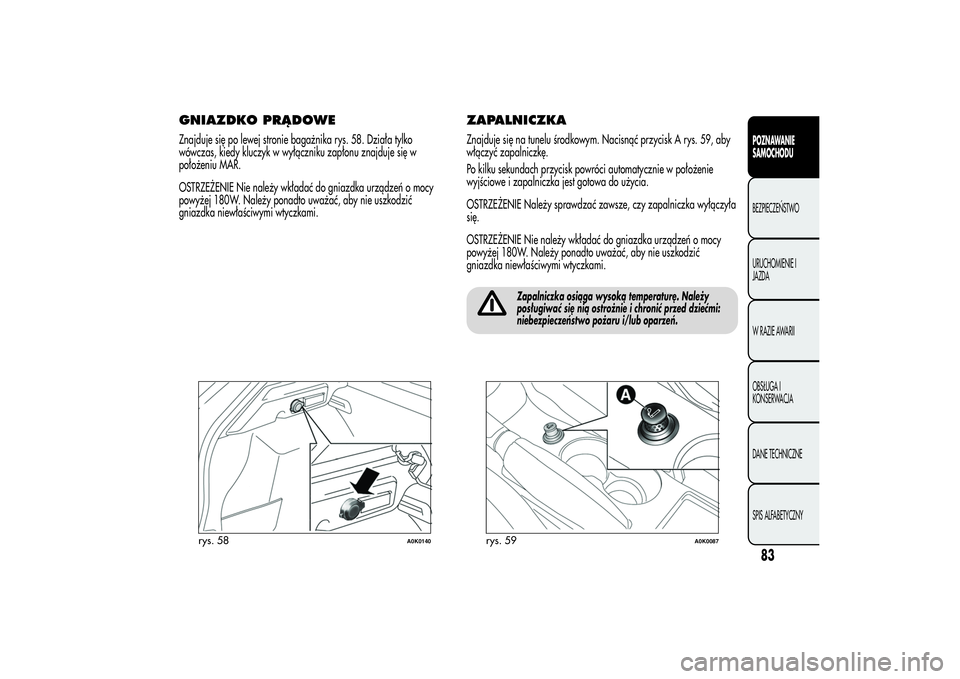

GNIAZDKO PRĄDOWEZnajduje się po lewej stronie bagażnika rys. 58. Działa tylko
wówczas, kiedy kluczyk w wyłączniku zapłonu znajduje się w
położeniu MAR.
OSTRZEŻENIE Nie należy wkładać do gniazdka urządzeń o mocy
powyżej 180W. Należy ponadto uważać, aby nie uszkodzić
gniazdka niewłaściwymi wtyczkami.
ZAPALNICZKAZnajduje się na tunelu środkowym. Nacisnąć przycisk A rys. 59, aby
włączyć zapalniczkę.
Po kilku sekundach przycisk powróci automatycznie w położenie
wyjściowe i zapalniczka jest gotowa do użycia.
OSTRZEŻENIE Należy sprawdzać zawsze, czy zapalniczka wyłączyła
się.
OSTRZEŻENIE Nie należy wkładać do gniazdka urządzeń o mocy
powyżej 180W. Należy ponadto uważać, aby nie uszkodzić
gniazdka niewłaściwymi wtyczkami.
Zapalniczka osiąga wysoką temperaturę. Należy
posługiwać się nią ostrożnie i chronić przed dziećmi:
niebezpieczeństwo pożaru i/lub oparzeń.
rys. 58
A0K0140
rys. 59
A0K0087
83POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

POPIELNICZKASkłada się z wyjmowalnego plastikowego pojemnika, z otwieraniem
sprężynowym, który można włożyć w podstawę na kubki/puszki
znajdującą się na tunelu środkowym rys. 60.
Nie należy używać popielniczki jako kosza na odpady
papierowe: tego typu odpady mogą zapalić się od
palącego się papierosa.
DASZKI PRZECIWSŁONECZNEUmieszczone są po obu stronach lusterka wstecznego wewnętrznego.
Mogą być ustawione czołowo lub bocznie.
Na odwrocie daszków znajduje się lusterko podświetlane lampką,
która umożliwia używanie lusterka także w przypadku słabego
oświetlenia.
Aby oświetlić lusterko, należy otworzyć pokrywę A rys. 61.
GAŚNICA(dla wersji/rynków, gdzie przewidziano)
Umieszczona jest pod siedzeniem przednim pasażera rys. 62.
UwagaW niektórych wersjach gaśnica umieszczona jest po prawej
stronie bagażnika w odpowiednim pojemniku.
rys. 60
A0K0112
rys. 61
A0K0113
rys. 62
A0K0212
84
