2013 Alfa Romeo Giulietta Instrukcja obsługi (in Polish)

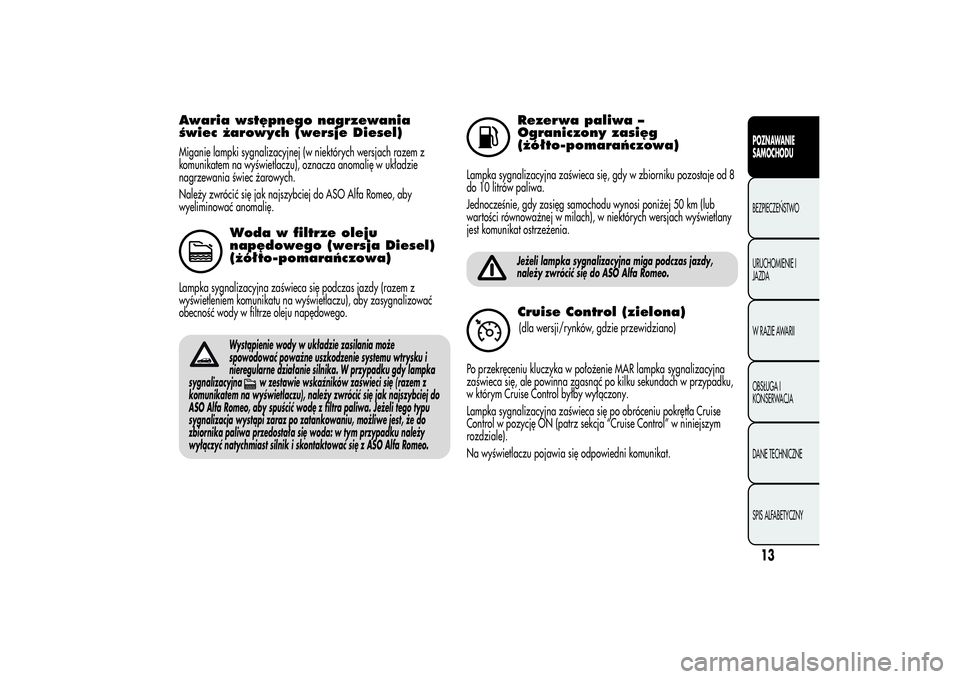

Awaria wstępnego nagrzewania
świec żarowych (wersje Diesel)Miganie lampki sygnalizacyjnej (w niektórych wersjach razem z
komunikatem na wyświetlaczu), oznacza anomalię w układzie
nagrzewania świec żarowych.
Należy zwrócić się jak najszybciej do ASO Alfa Romeo, aby
wyeliminować anomalię.
Woda w filtrze oleju
napędowego (wersja Diesel)
(żółto-pomarańczowa)
Lampka sygnalizacyjna zaświeca się podczas jazdy (razem z
wyświetleniem komunikatu na wyświetlaczu), aby zasygnalizować
obecność wody w filtrze oleju napędowego.
Wystąpienie wody w układzie zasilania może
spowodować poważne uszkodzenie systemu wtrysku i
nieregularne działanie silnika. W przypadku gdy lampka
sygnalizacyjna
w zestawie wskaźników zaświeci się (razem z
komunikatem na wyświetlaczu), należy zwrócić się jak najszybciej do
ASO Alfa Romeo, aby spuścić wodę z filtra paliwa. Jeżeli tego typu
sygnalizacja wystąpi zaraz po zatankowaniu, możliwe jest, że do
zbiornika paliwa przedostała się woda: w tym przypadku należy
wyłączyć natychmiast silnik i skontaktować się z ASO Alfa Romeo.
Rezerwa paliwa –
Ograniczony zasięg
(żółto-pomarańczowa)
Lampka sygnalizacyjna zaświeca się, gdy w zbiorniku pozostaje od 8
do 10 litrów paliwa.
Jednocześnie, gdy zasięg samochodu wynosi poniżej 50 km (lub
wartości równoważnej w milach), w niektórych wersjach wyświetlany
jest komunikat ostrzeżenia.
Jeżeli lampka sygnalizacyjna miga podczas jazdy,
należy zwrócić się do ASO Alfa Romeo.Cruise Control (zielona)(dla wersji/rynków, gdzie przewidziano)
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna
zaświeca się, ale powinna zgasnąć po kilku sekundach w przypadku,
w którym Cruise Control byłby wyłączony.
Lampka sygnalizacyjna zaświeca się po obróceniu pokrętła Cruise
Control w pozycję ON (patrz sekcja “Cruise Control” w niniejszym
rozdziale).
Na wyświetlaczu pojawia się odpowiedni komunikat.
13POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

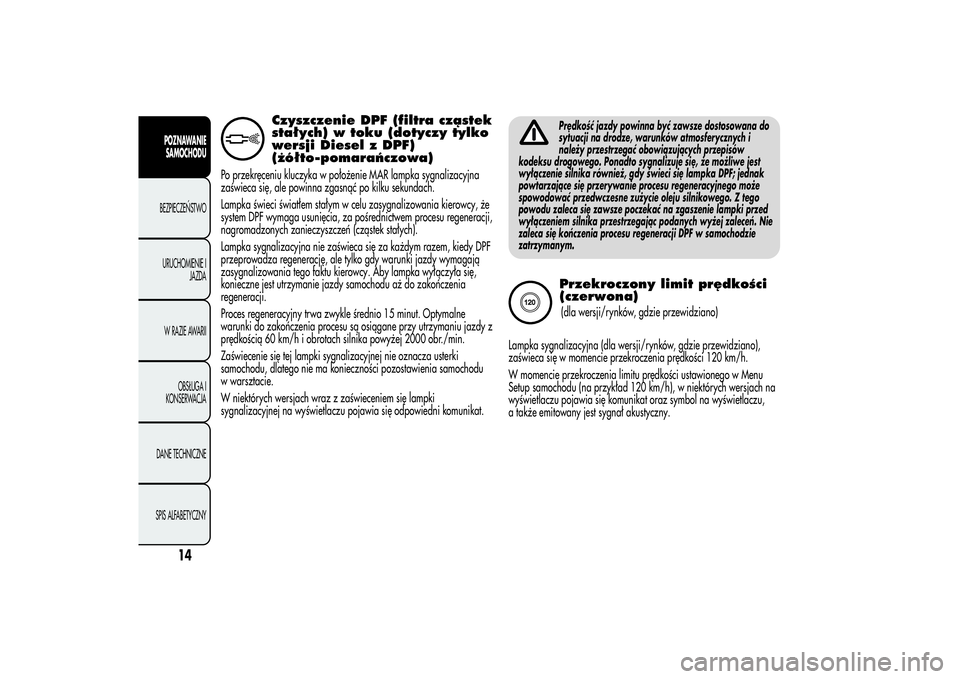

Czyszczenie DPF (filtra cząstek
stałych) w toku (dotyczy tylko
wersji Diesel z DPF)
(żółto-pomarańczowa)
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna
zaświeca się, ale powinna zgasnąć po kilku sekundach.
Lampka świeci światłem stałym w celu zasygnalizowania kierowcy, że
system DPF wymaga usunięcia, za pośrednictwem procesu regeneracji,
nagromadzonych zanieczyszczeń (cząstek stałych).
Lampka sygnalizacyjna nie zaświeca się za każdym razem, kiedy DPF
przeprowadza regenerację, ale tylko gdy warunki jazdy wymagają
zasygnalizowania tego faktu kierowcy. Aby lampka wyłączyła się,
konieczne jest utrzymanie jazdy samochodu aż do zakończenia
regeneracji.
Proces regeneracyjny trwa zwykle średnio 15 minut. Optymalne
warunki do zakończenia procesu są osiągane przy utrzymaniu jazdy z
prędkością 60 km/h i obrotach silnika powyżej 2000 obr./min.
Zaświecenie się tej lampki sygnalizacyjnej nie oznacza usterki
samochodu, dlatego nie ma konieczności pozostawienia samochodu
w warsztacie.
W niektórych wersjach wraz z zaświeceniem się lampki
sygnalizacyjnej na wyświetlaczu pojawia się odpowiedni komunikat.
Prędkość jazdy powinna być zawsze dostosowana do
sytuacji na drodze, warunków atmosferycznych i
należy przestrzegać obowiązujących przepisów
kodeksu drogowego. Ponadto sygnalizuje się, że możliwe jest
wyłączenie silnika również, gdy świeci się lampka DPF; jednak
powtarzające się przerywanie procesu regeneracyjnego może
spowodować przedwczesne zużycie oleju silnikowego. Z tego
powodu zaleca się zawsze poczekać na zgaszenie lampki przed
wyłączeniem silnika przestrzegając podanych wyżej zaleceń. Nie
zaleca się kończenia procesu regeneracji DPF w samochodzie
zatrzymanym.Przekroczony limit prędkości
(czerwona)(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna (dla wersji/rynków, gdzie przewidziano),
zaświeca się w momencie przekroczenia prędkości 120 km/h.
W momencie przekroczenia limitu prędkości ustawionego w Menu
Setup samochodu (na przykład 120 km/h), w niektórych wersjach na
wyświetlaczu pojawia się komunikat oraz symbol na wyświetlaczu,
a także emitowany jest sygnał akustyczny.
14
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

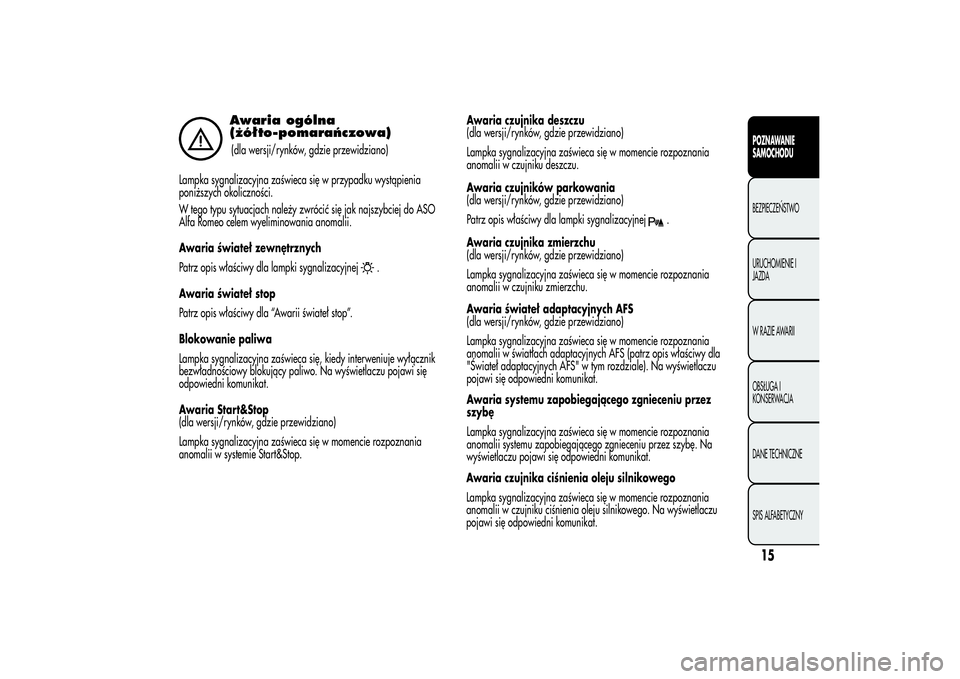

Awaria ogólna
(żółto-pomarańczowa)(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna zaświeca się w przypadku wystąpienia
poniższych okoliczności.
W tego typu sytuacjach należy zwrócić się jak najszybciej do ASO
Alfa Romeo celem wyeliminowania anomalii.
Awaria świateł zewnętrznych
Patrz opis właściwy dla lampki sygnalizacyjnej
.
Awaria świateł stop
Patrz opis właściwy dla “Awarii świateł stop”.
Blokowanie paliwa
Lampka sygnalizacyjna zaświeca się, kiedy interweniuje wyłącznik
bezwładnościowy blokujący paliwo. Na wyświetlaczu pojawi się
odpowiedni komunikat.
Awaria Start&Stop
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna zaświeca się w momencie rozpoznania
anomalii w systemie Start&Stop.Awaria czujnika deszczu
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna zaświeca się w momencie rozpoznania
anomalii w czujniku deszczu.
Awaria czujników parkowania
(dla wersji/rynków, gdzie przewidziano)
Patrz opis właściwy dla lampki sygnalizacyjnej
.
Awaria czujnika zmierzchu
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna zaświeca się w momencie rozpoznania
anomalii w czujniku zmierzchu.
Awaria świateł adaptacyjnych AFS
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna zaświeca się w momencie rozpoznania
anomalii w światłach adaptacyjnych AFS (patrz opis właściwy dla
"Świateł adaptacyjnych AFS" w tym rozdziale). Na wyświetlaczu
pojawi się odpowiedni komunikat.
Awaria systemu zapobiegającego zgnieceniu przez
szybę
Lampka sygnalizacyjna zaświeca się w momencie rozpoznania
anomalii systemu zapobiegającego zgnieceniu przez szybę. Na
wyświetlaczu pojawi się odpowiedni komunikat.
15POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
Awaria czujnika ciśnienia oleju silnikowego
Lampka sygnalizacyjna zaświeca się w momencie rozpoznania
anomalii w czujniku ciśnienia oleju silnikowego. Na wyświetlaczu
pojawi się odpowiedni komunikat.

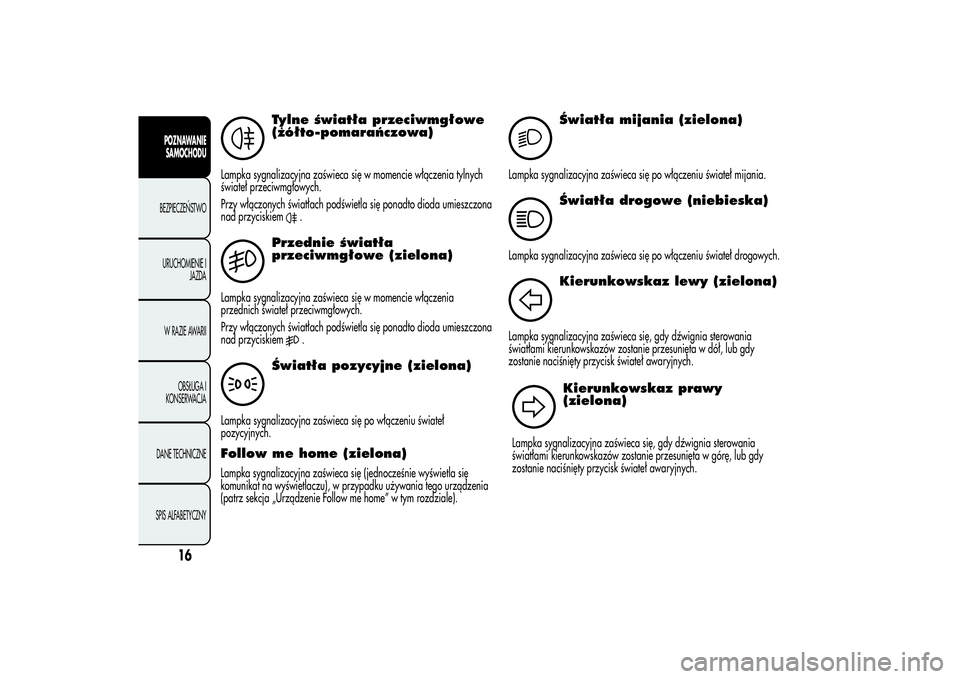

Tylne światła przeciwmgłowe
(żółto-pomarańczowa)
Lampka sygnalizacyjna zaświeca się w momencie włączenia tylnych
świateł przeciwmgłowych.
Przy włączonych światłach podświetla się ponadto dioda umieszczona
nad przyciskiem
.
Przednie światła
przeciwmgłowe (zielona)
Lampka sygnalizacyjna zaświeca się w momencie włączenia
przednich świateł przeciwmgłowych.
Przy włączonych światłach podświetla się ponadto dioda umieszczona
nad przyciskiem
.
Światła pozycyjne (zielona)
Lampka sygnalizacyjna zaświeca się po włączeniu świateł
pozycyjnych.Follow me home (zielona)Lampka sygnalizacyjna zaświeca się (jednocześnie wyświetla się
komunikat na wyświetlaczu), w przypadku używania tego urządzenia
(patrz sekcja „Urządzenie Follow me home” w tym rozdziale).
2
Światła mijania (zielona)
Lampka sygnalizacyjna zaświeca się po włączeniu świateł mijania.
Światła drogowe (niebieska)
Lampka sygnalizacyjna zaświeca się po włączeniu świateł drogowych.
Kierunkowskaz lewy (zielona)
Lampka sygnalizacyjna zaświeca się, gdy dźwignia sterowania
światłami kierunkowskazów zostanie przesunięta w dół, lub gdy
zostanie naciśnięty przycisk świateł awaryjnych.
16
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
Kierunkowskaz prawy
(zielona)
Lampka sygnalizacyjna zaświeca się, gdy dźwignia sterowania
światłami kierunkowskazów zostanie przesunięta w górę, lub gdy
zostanie naciśnięty przycisk świateł awaryjnych.

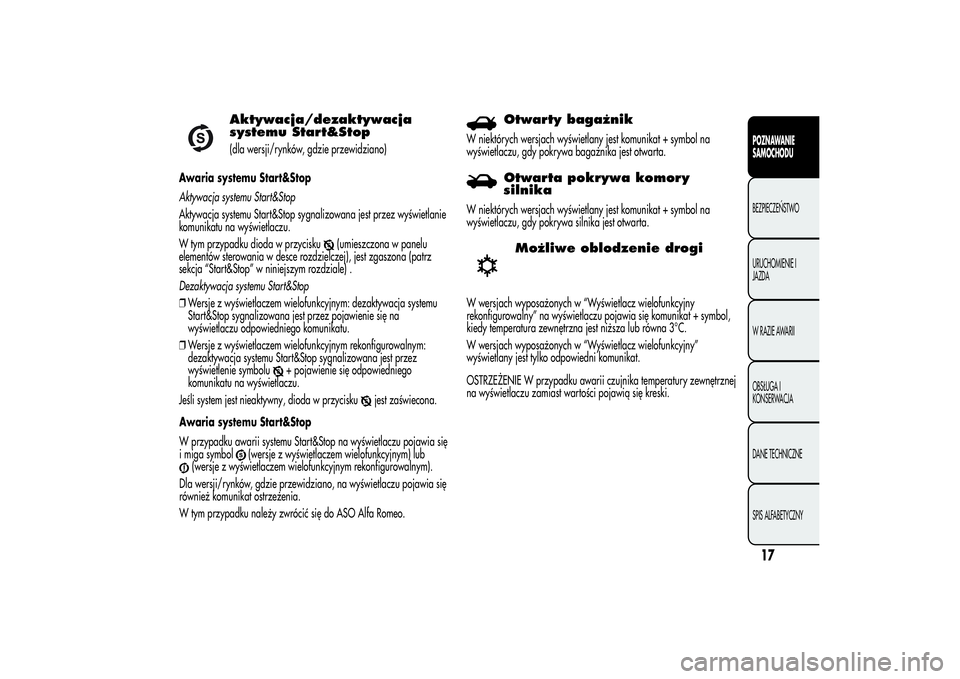

Aktywacja/dezaktywacja
systemu Start&Stop(dla wersji/rynków, gdzie przewidziano)
Awaria systemu Start&Stop
Aktywacja systemu Start&Stop
Aktywacja systemu Start&Stop sygnalizowana jest przez wyświetlanie
komunikatu na wyświetlaczu.
W tym przypadku dioda w przycisku
(umieszczona w panelu
elementów sterowania w desce rozdzielczej), jest zgaszona (patrz
sekcja “Start&Stop” w niniejszym rozdziale) .
Dezaktywacja systemu Start&Stop
❒Wersje z wyświetlaczem wielofunkcyjnym: dezaktywacja systemu
Start&Stop sygnalizowana jest przez pojawienie się na
wyświetlaczu odpowiedniego komunikatu.
❒Wersje z wyświetlaczem wielofunkcyjnym rekonfigurowalnym:
dezaktywacja systemu Start&Stop sygnalizowana jest przez
wyświetlenie symbolu
+ pojawienie się odpowiedniego
komunikatu na wyświetlaczu.
Jeśli system jest nieaktywny, dioda w przycisku
jest zaświecona.
Awaria systemu Start&Stop
W przypadku awarii systemu Start&Stop na wyświetlaczu pojawia się
i miga symbol
(wersje z wyświetlaczem wielofunkcyjnym) lub
(wersje z wyświetlaczem wielofunkcyjnym rekonfigurowalnym).
Dla wersji/rynków, gdzie przewidziano, na wyświetlaczu pojawia się
również komunikat ostrzeżenia.
W tym przypadku należy zwrócić się do ASO Alfa Romeo.
Otwarty bagażnik
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu, gdy pokrywa bagażnika jest otwarta.
Otwarta pokrywa komory
silnika
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu, gdy pokrywa silnika jest otwarta.
Możliwe oblodzenie drogi
W wersjach wyposażonych w “Wyświetlacz wielofunkcyjny
rekonfigurowalny” na wyświetlaczu pojawia się komunikat + symbol,
kiedy temperatura zewnętrzna jest niższa lub równa 3°C.
W wersjach wyposażonych w “Wyświetlacz wielofunkcyjny”
wyświetlany jest tylko odpowiedni komunikat.
OSTRZEŻENIE W przypadku awarii czujnika temperatury zewnętrznej
na wyświetlaczu zamiast wartości pojawią się kreski.
17POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

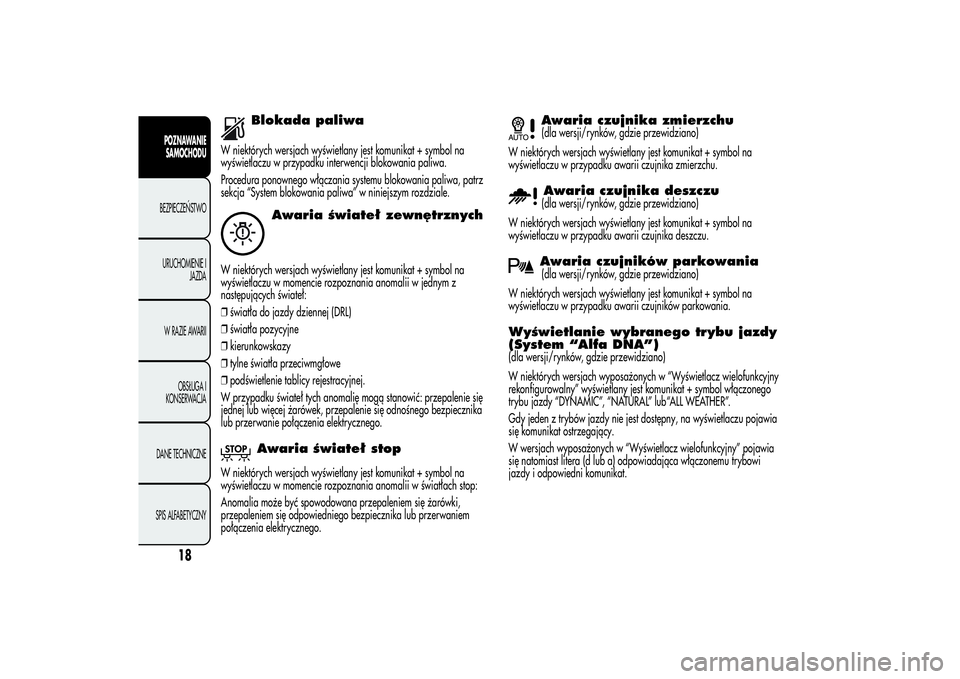

Blokada paliwa
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu w przypadku interwencji blokowania paliwa.
Procedura ponownego włączania systemu blokowania paliwa, patrz
sekcja “System blokowania paliwa” w niniejszym rozdziale.
Awaria świateł zewnętrznych
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu w momencie rozpoznania anomalii w jednym z
następujących świateł:
❒światła do jazdy dziennej (DRL)
❒światła pozycyjne
❒kierunkowskazy
❒tylne światła przeciwmgłowe
❒podświetlenie tablicy rejestracyjnej.
W przypadku świateł tych anomalię mogą stanowić: przepalenie się
jednej lub więcej żarówek, przepalenie się odnośnego bezpiecznika
lub przerwanie połączenia elektrycznego.
Awaria świateł stop
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu w momencie rozpoznania anomalii w światłach stop:
Anomalia może być spowodowana przepaleniem się żarówki,
przepaleniem się odpowiedniego bezpiecznika lub przerwaniem
połączenia elektrycznego.
Awaria czujnika zmierzchu(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu w przypadku awarii czujnika zmierzchu.Awaria czujnika deszczu(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu w przypadku awarii czujnika deszczu.Awaria czujników parkowania(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu w przypadku awarii czujników parkowania.
Wyświetlanie wybranego trybu jazdy
(System “Alfa DNA”)(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach wyposażonych w “Wyświetlacz wielofunkcyjny
rekonfigurowalny” wyświetlany jest komunikat + symbol włączonego
trybu jazdy “DYNAMIC”, “NATURAL” lub“ALL WEATHER”.
Gdy jeden z trybów jazdy nie jest dostępny, na wyświetlaczu pojawia
się komunikat ostrzegający.
W wersjach wyposażonych w “Wyświetlacz wielofunkcyjny” pojawia
się natomiast litera (d lub a) odpowiadająca włączonemu trybowi
jazdy i odpowiedni komunikat.
18
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

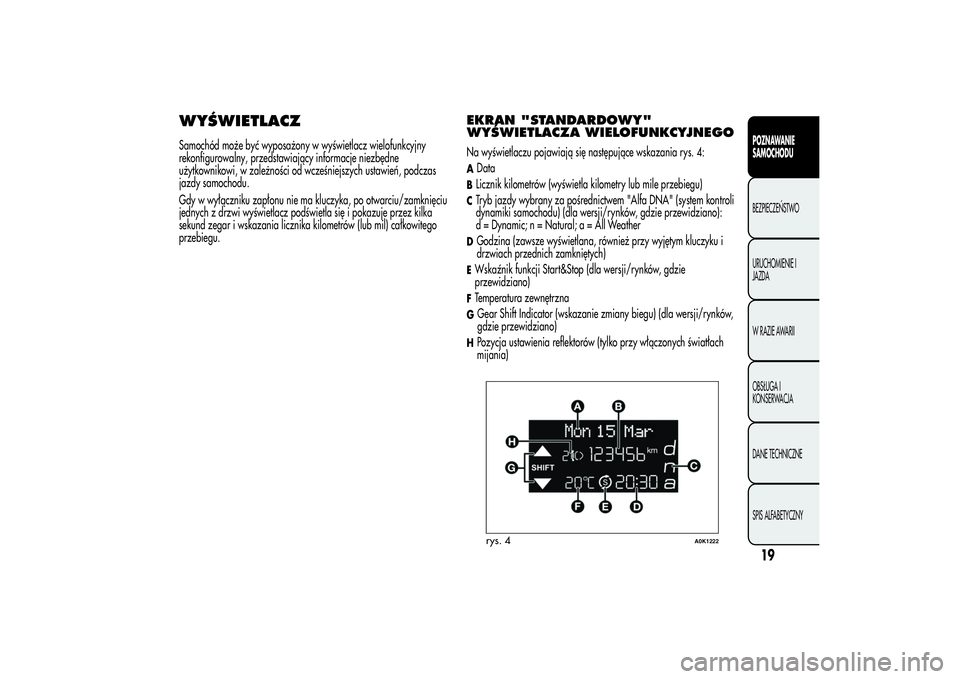

WYŚWIETLACZSamochód może być wyposażony w wyświetlacz wielofunkcyjny
rekonfigurowalny, przedstawiający informacje niezbędne
użytkownikowi, w zależności od wcześniejszych ustawień, podczas
jazdy samochodu.
Gdy w wyłączniku zapłonu nie ma kluczyka, po otwarciu/zamknięciu
jednych z drzwi wyświetlacz podświetla się i pokazuje przez kilka
sekund zegar i wskazania licznika kilometrów (lub mil) całkowitego
przebiegu.
EKRAN "STANDARDOWY"
WYŚWIETLACZA WIELOFUNKCYJNEGONa wyświetlaczu pojawiają się następujące wskazania rys. 4:ADataBLicznik kilometrów (wyświetla kilometry lub mile przebiegu)CTryb jazdy wybrany za pośrednictwem "Alfa DNA" (system kontroli
dynamiki samochodu) (dla wersji/rynków, gdzie przewidziano):
d = Dynamic; n = Natural; a = All WeatherDGodzina (zawsze wyświetlana, również przy wyjętym kluczyku i
drzwiach przednich zamkniętych)EWskaźnik funkcji Start&Stop (dla wersji/rynków, gdzie
przewidziano)FTemperatura zewnętrznaGGear Shift Indicator (wskazanie zmiany biegu) (dla wersji/rynków,
gdzie przewidziano)HPozycja ustawienia reflektorów (tylko przy włączonych światłach
mijania)rys. 4
A0K1222
19POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

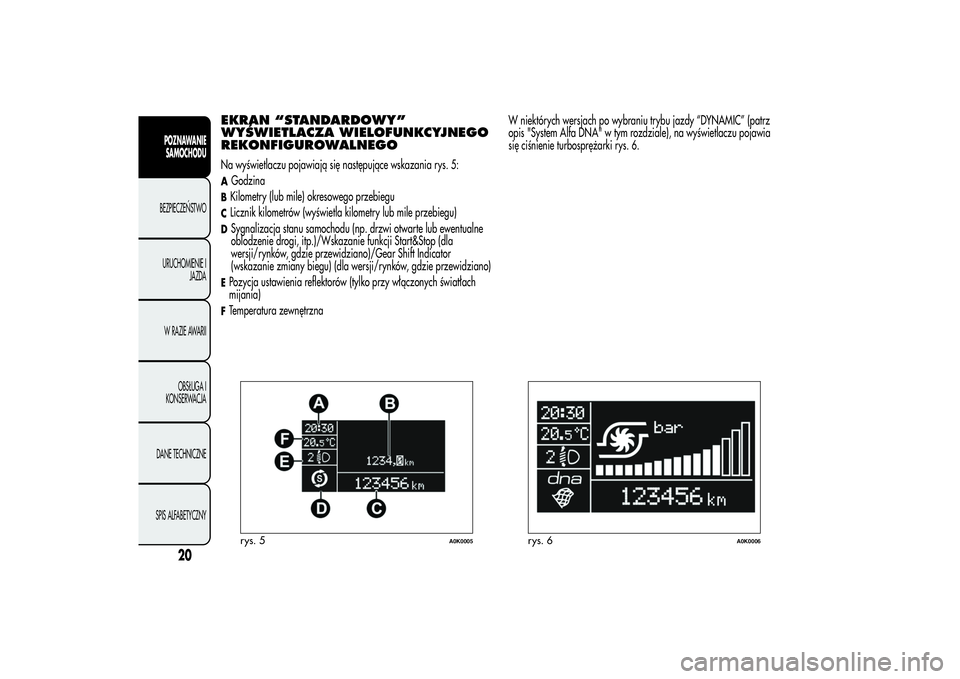

EKRAN “STANDARDOWY”
WYŚWIETLACZA WIELOFUNKCYJNEGO
REKONFIGUROWALNEGONa wyświetlaczu pojawiają się następujące wskazania rys. 5:AGodzinaBKilometry (lub mile) okresowego przebieguCLicznik kilometrów (wyświetla kilometry lub mile przebiegu)DSygnalizacja stanu samochodu (np. drzwi otwarte lub ewentualne
oblodzenie drogi, itp.)/Wskazanie funkcji Start&Stop (dla
wersji/rynków, gdzie przewidziano)/Gear Shift Indicator
(wskazanie zmiany biegu) (dla wersji/rynków, gdzie przewidziano)EPozycja ustawienia reflektorów (tylko przy włączonych światłach
mijania)FTemperatura zewnętrznaW niektórych wersjach po wybraniu trybu jazdy “DYNAMIC” (patrz
opis "System Alfa DNA" w tym rozdziale), na wyświetlaczu pojawia
się ciśnienie turbosprężarki rys. 6.rys. 5
A0K0005
rys. 6
A0K0006
20
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
