2012 TOYOTA SIENNA Manuel du propriétaire (in French)

783
6-1. Caractéristiques
6
Caractéristiques du véhicule
SIENNA_D (OM45467D)
*1: Tare du véhicule
*2: Ce code de modèle est également indi
qué sur l’étiquette d’homologation.
Pour plus de détails, consultez la rubrique “Identification du véhicule” ci-
dessous.

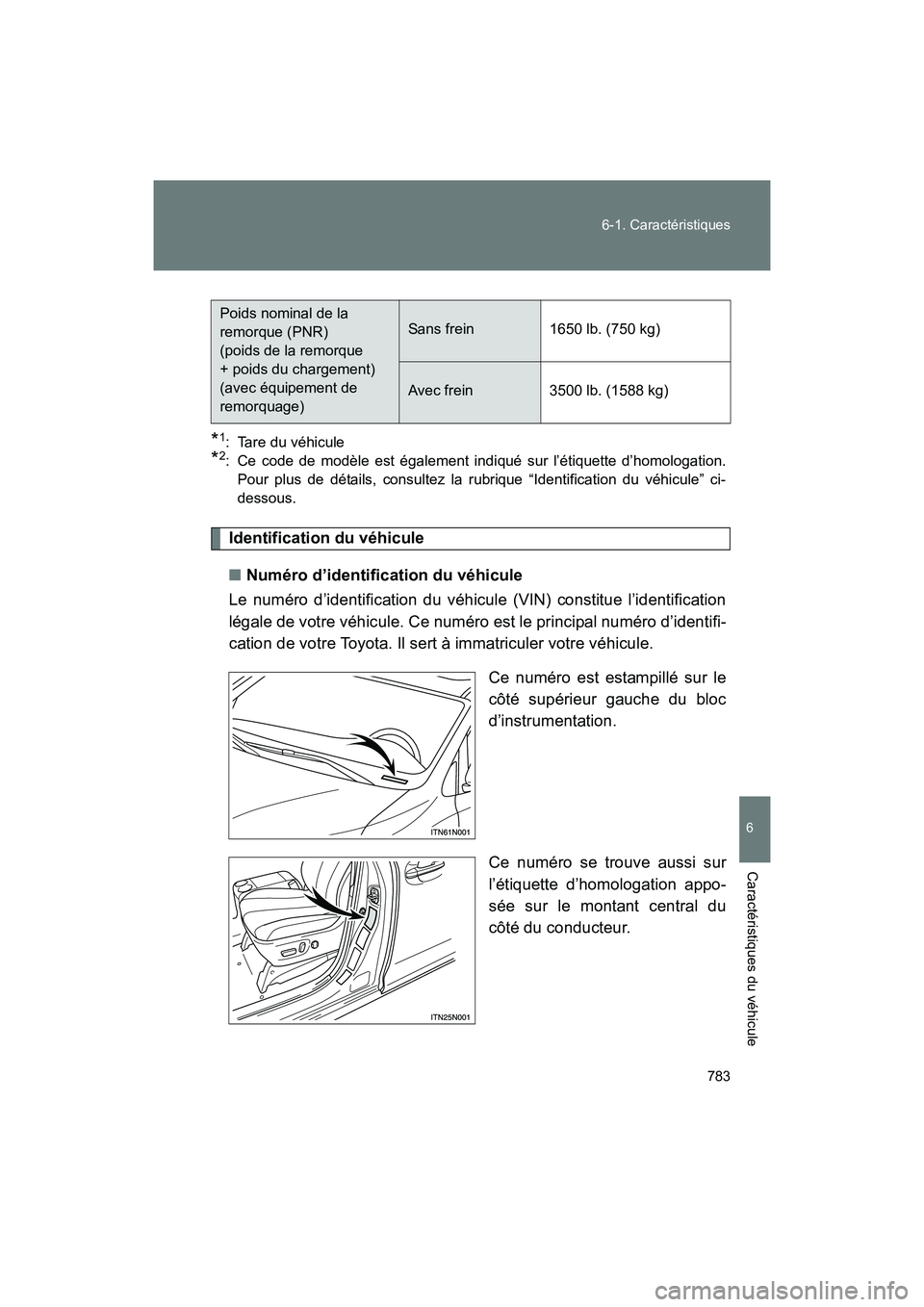

Identification du véhicule
■ Numéro d’identification du véhicule
Le numéro d’identification du véhicule (VIN) constitue l’identification
légale de votre véhicule. Ce numéro est le principal numéro d’identifi-
cation de votre Toyota. Il sert à immatriculer votre véhicule.
Ce numéro est estampillé sur le
côté supérieur gauche du bloc
d’instrumentation.
Ce numéro se trouve aussi sur
l’étiquette d’homologation appo-
sée sur le montant central du
côté du conducteur.
Poids nominal de la
remorque (PNR)
(poids de la remorque
+ poids du chargement)
(avec équipement de
remorquage)
Sans frein 1650 lb. (750 kg)
Avec frein 3500 lb. (1588 kg)

784 6-1. Caractéristiques
SIENNA_D (OM45467D)■

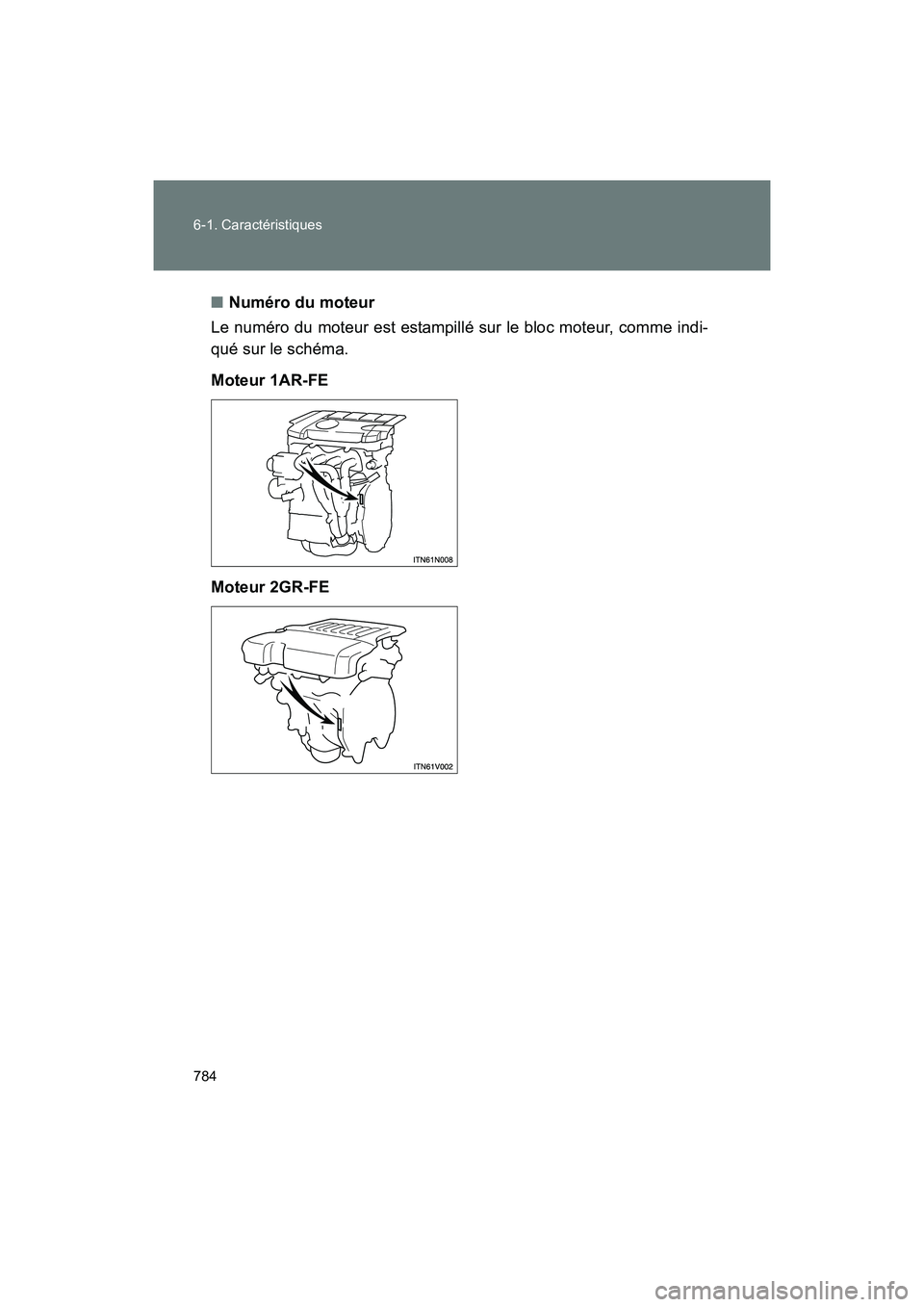

Numéro du moteur
Le numéro du moteur est estampillé sur le bloc moteur, comme indi-
qué sur le schéma.
Moteur 1AR-FE
Moteur 2GR-FE

785
6-1. Caractéristiques
6
Caractéristiques du véhicule
SIENNA_D (OM45467D)
Moteur
Carburant
Modèle 1AR-FE, 2GR-FE
Type
Moteur 1AR-FE
Moteur 2GR-FE 4 cylindres en ligne, 4 temps, essence
6 cylindres en V, 4 temps, essence
Alésage et course
Moteur 1AR-FE
Moteur 2GR-FE 3,54
× 4,13 in. (90,0 × 105,0 mm)
3,70 × 3,27 in. (94,0 × 83,0 mm)
Cylindrée
Moteur 1AR-FE
Moteur 2GR-FE 163,1 cu.in. (2672 cm3)
210,9 cu.in. (3456 cm3)
Tension de la courroie
d’entraînement Réglage automatique
Jeu des soupapes
Type de carburant Essence sans plomb uniquement
Indice d’octane 87 (indice d’octane recherche 91) ou supérieur
Capacité du réservoir
de carburant
(Référence)20,9 gal. (79 L, 17,4 Imp.gal.)

786 6-1. Caractéristiques
SIENNA_D (OM45467D)
Système de lubrification
*: La quantité d’huile moteur est indiquée comme référence à des fins devidange d’huile moteur. Réchauffez le moteur, puis coupez-le; attendez plus
de 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
■ Choix de l’huile moteur
Votre véhicule Toyota utilise de l’ “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Utilisez l’ “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota), approuvée par Toyota, ou une huile
équivalente correspondant au grade et à la viscosité ci-dessous.
Grade d’huile: Huile moteur multigrade ILSAC
Viscosité recommandée: SAE 0W-20
La viscosité SAE 0W-20 est le
meilleur choix pour faire des
économies de carburant et pour
le démarrage à froid en hiver.
Si vous ne pouvez pas vous pro-
curer de l’huile SAE 0W-20, vous
pouvez utiliser de l’huile SAE
5W-20. Toutefois, elle doit être
remplacée par de l’huile SAE
0W-20 lors de la vidange sui-
vante.
Quantité d’huile
(Vidange et remplis-
sage  référence
*)
Moteur 1AR-FE
Moteur 2GR-FE Sans filtre: 4,2 qt. (4,0 L, 3,5 Imp.qt.)
Avec filtre: 4,7 qt. (4,4 L, 3,9 Imp.qt.)
Sans filtre: 6,0 qt. (5,7 L, 5,0 Imp.qt.)
Avec filtre: 6,4 qt. (6,1 L, 5,4 Imp.qt.)
Température extérieure

787
6-1. Caractéristiques
6
Caractéristiques du véhicule
SIENNA_D (OM45467D)

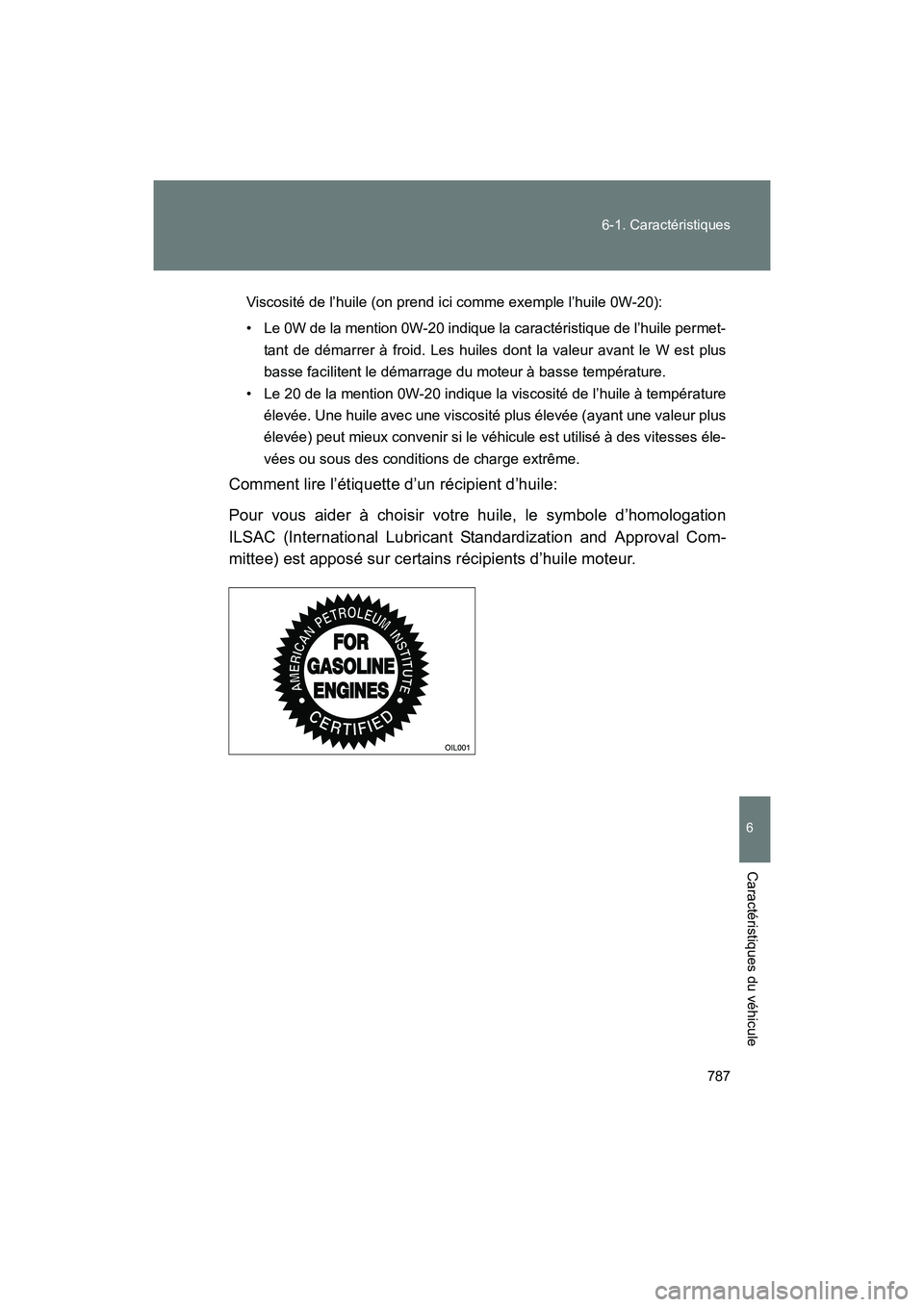

Viscosité de l’huile (on prend ici comme exemple l’huile 0W-20):
• Le 0W de la mention 0W-20 indique la caractéristique de l’huile permet-
tant de démarrer à froid. Les huiles dont la valeur avant le W est plus
basse facilitent le démarrage du moteur à basse température.
• Le 20 de la mention 0W-20 indique la viscosité de l’huile à température élevée. Une huile avec une viscosité plus élevée (ayant une valeur plus
élevée) peut mieux convenir si le véhicule est utilisé à des vitesses éle-
vées ou sous des conditions de charge extrême.
Comment lire l’étiquette d’un récipient d’huile:
Pour vous aider à choisir votre huile, le symbole d’homologation
ILSAC (International Lubricant Standardization and Approval Com-
mittee) est apposé sur certains récipients d’huile moteur.

788 6-1. Caractéristiques
SIENNA_D (OM45467D)

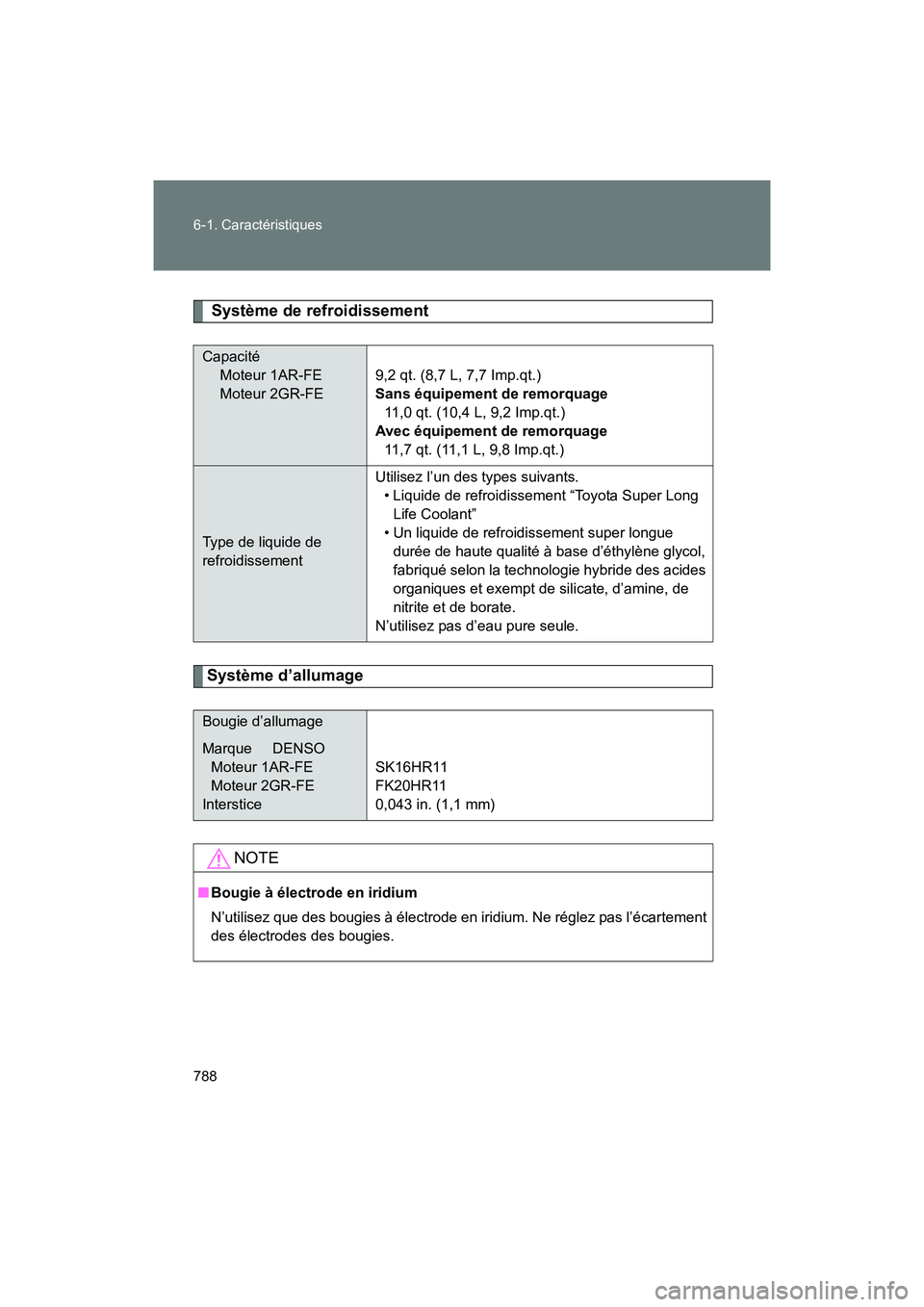

Système de refroidissement
Système d’allumage
Capacité Moteur 1AR-FE
Moteur 2GR-FE 9,2 qt. (8,7 L, 7,7 Imp.qt.)
Sans équipement de remorquage
11,0 qt. (10,4 L, 9,2 Imp.qt.)
Avec équipement de remorquage 11,7 qt. (11,1 L, 9,8 Imp.qt.)
Type de liquide de
refroidissement Utilisez l’un des types suivants.
• Liquide de refroidissement “Toyota Super Long Life Coolant”
• Un liquide de refroidissement super longue durée de haute qualité à base d’éthylène glycol,
fabriqué selon la technologie hybride des acides
organiques et exempt de silicate, d’amine, de
nitrite et de borate.
N’utilisez pas d’eau pure seule.
Bougie d’allumage
Marque DENSO Moteur 1AR-FE
Moteur 2GR-FE
Interstice SK16HR11
FK20HR11
0,043 in. (1,1 mm)
NOTE
■
Bougie à électrode en iridium
N’utilisez que des bougies à électrode en iridium. Ne réglez pas l’écartement
des électrodes des bougies.

789
6-1. Caractéristiques
6
Caractéristiques du véhicule
SIENNA_D (OM45467D)

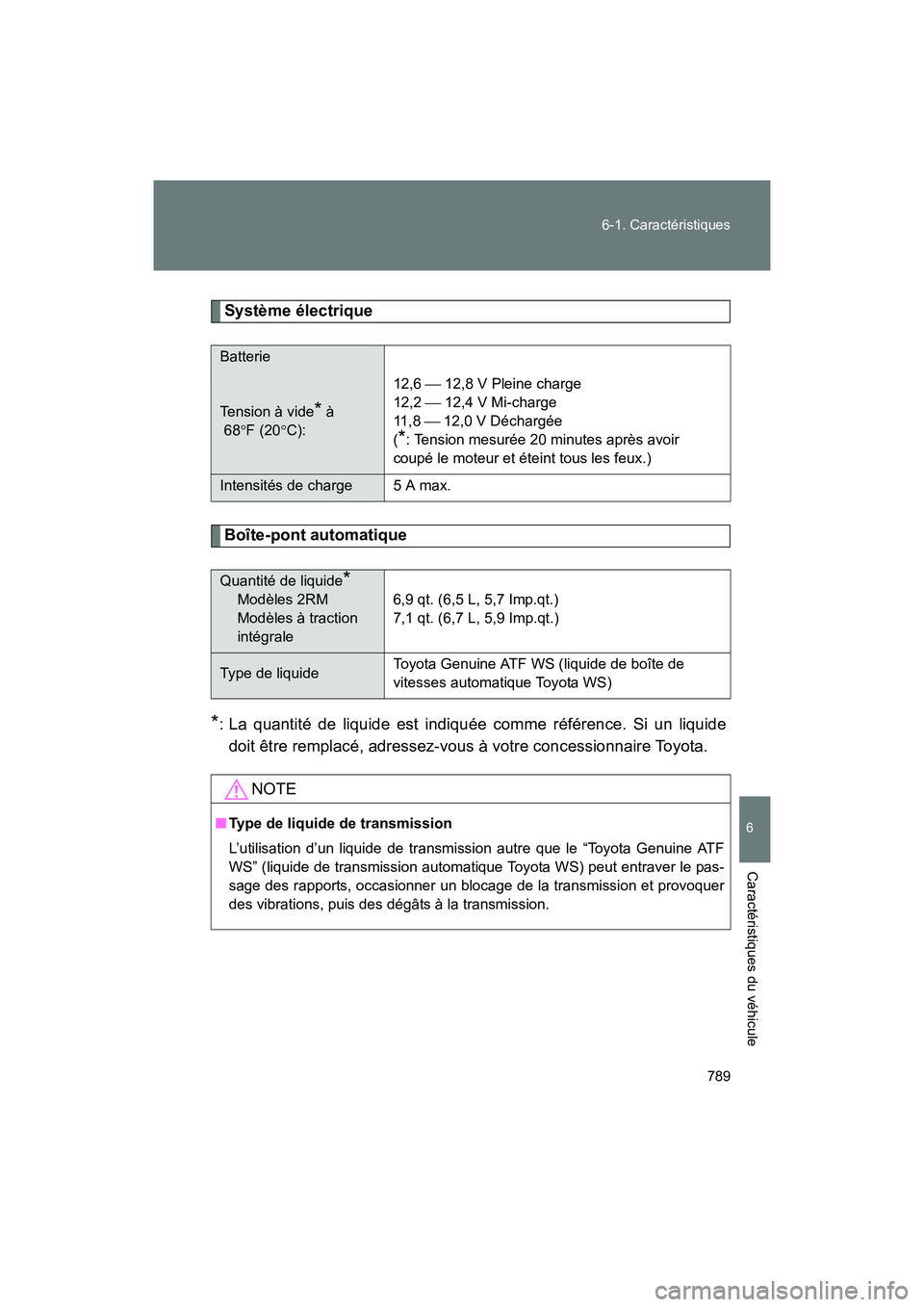

Système électrique
Boîte-pont automatique
*: La quantité de liquide est indiquée comme référence. Si un liquide
doit être remplacé, adressez-vous à votre concessionnaire Toyota.
Batterie
Tension à vide* à
68 °F (20 °C): 12,6
 12,8 V Pleine charge
12,2  12,4 V Mi-charge
11 , 8  12,0 V Déchargée
(
*: Tension mesurée 20 minutes après avoir
coupé le moteur et éteint tous les feux.)
Intensités de charge 5 A max.
Quantité de liquide*
Modèles 2RM
Modèles à traction
intégrale 6,9 qt. (6,5 L, 5,7 Imp.qt.)
7,1 qt. (6,7 L, 5,9 Imp.qt.)
Type de liquide
Toyota Genuine ATF WS (liquide de boîte de
vitesses automatique Toyota WS)
NOTE
■
Type de liquide de transmission
L’utilisation d’un liquide de transmission autre que le “Toyota Genuine ATF
WS” (liquide de transmission automatique Toyota WS) peut entraver le pas-
sage des rapports, occasionner un blocage de la transmission et provoquer
des vibrations, puis des dégâts à la transmission.

790 6-1. Caractéristiques
SIENNA_D (OM45467D)

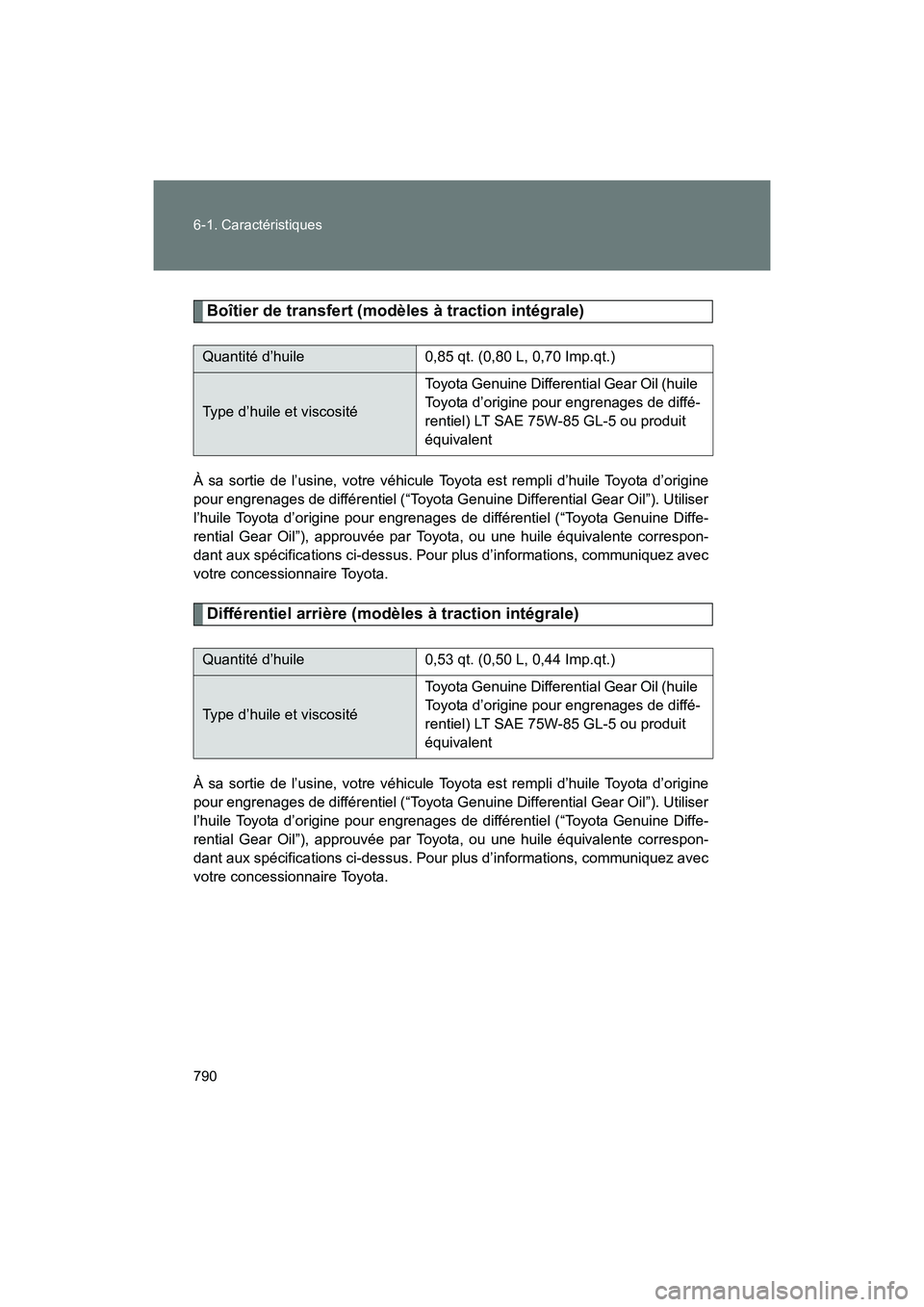

Boîtier de transfert (modèles à traction intégrale)
À sa sortie de l’usine, votre véhicule Toyota est rempli d’huile Toyota d’origine
pour engrenages de différentiel (“Toyota Genuine Differential Gear Oil”). Utiliser
l’huile Toyota d’origine pour engrenages de différentiel (“Toyota Genuine Diffe-
rential Gear Oil”), approuvée par Toyota, ou une huile équivalente correspon-
dant aux spécifications ci-dessus. Pour plus d’informations, communiquez avec
votre concessionnaire Toyota.
Différentiel arrière (modèles à traction intégrale)
À sa sortie de l’usine, votre véhicule Toyota est rempli d’huile Toyota d’origine
pour engrenages de différentiel (“Toyota Genuine Differential Gear Oil”). Utiliser
l’huile Toyota d’origine pour engrenages de différentiel (“Toyota Genuine Diffe-
rential Gear Oil”), approuvée par Toyota, ou une huile équivalente correspon-
dant aux spécifications ci-dessus. Pour plus d’informations, communiquez avec
votre concessionnaire Toyota.
Quantité d’huile 0,85 qt. (0,80 L, 0,70 Imp.qt.)
Type d’huile et viscositéToyota Genuine Differential Gear Oil (huile
Toyota d’origine pour engrenages de diffé-
rentiel) LT SAE 75W-85 GL-5 ou produit
équivalent
Quantité d’huile 0,53 qt. (0,50 L, 0,44 Imp.qt.)
Type d’huile et viscositéToyota Genuine Differential Gear Oil (huile
Toyota d’origine pour engrenages de diffé-
rentiel) LT SAE 75W-85 GL-5 ou produit
équivalent
