2012 TOYOTA SIENNA Manuel du propriétaire (in French)

647
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)

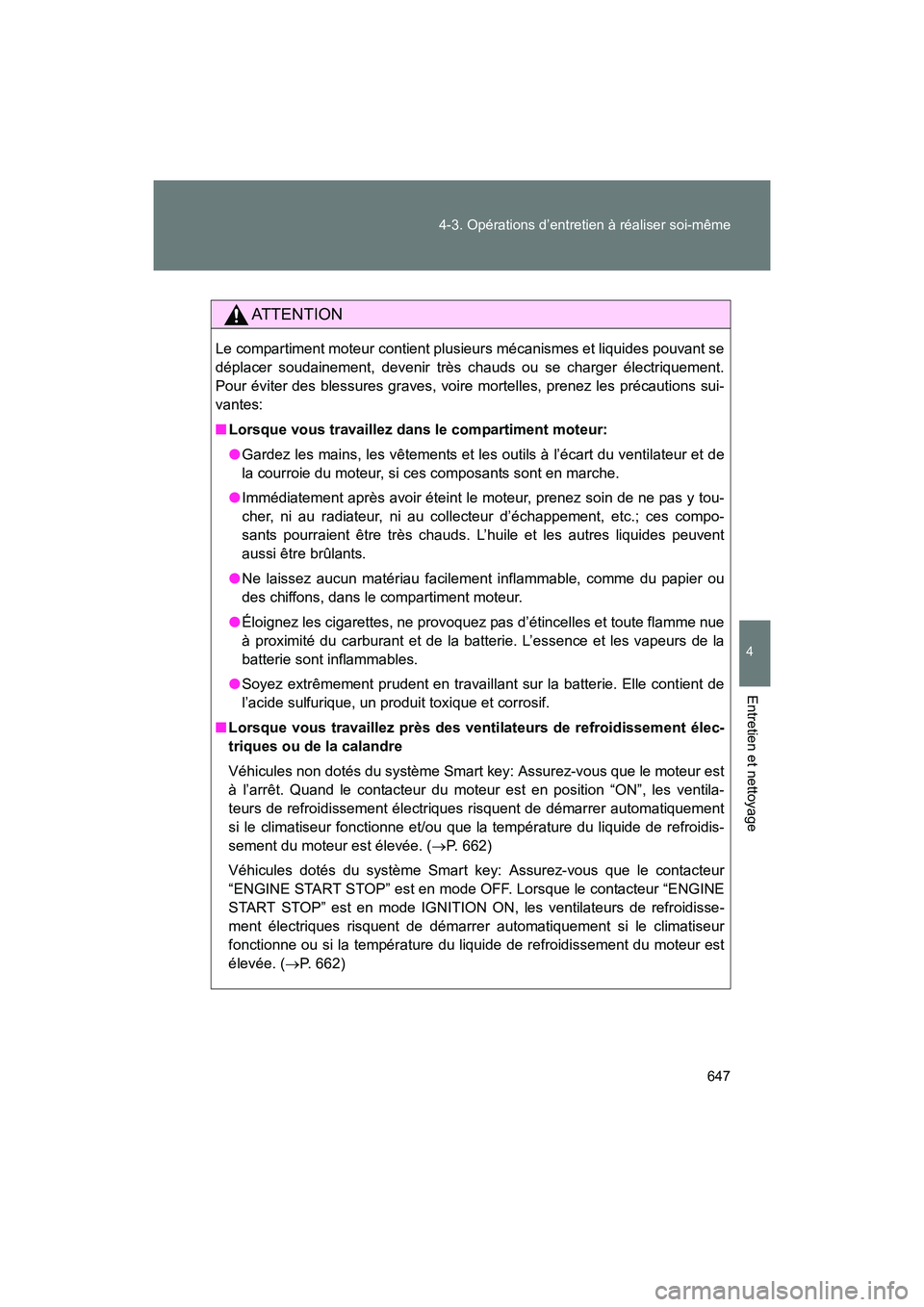

AT T E N T I O N
Le compartiment moteur contient plusieurs mécanismes et liquides pouvant se
déplacer soudainement, devenir très chauds ou se charger électriquement.
Pour éviter des blessures graves, voire mortelles, prenez les précautions sui-
vantes:
■
Lorsque vous travaillez dans le compartiment moteur:
●Gardez les mains, les vêtements et les outils à l’écart du ventilateur et de
la courroie du moteur, si ces composants sont en marche.
● Immédiatement après avoir éteint le moteur, prenez soin de ne pas y tou-
cher, ni au radiateur, ni au collecteur d’échappement, etc.; ces compo-
sants pourraient être très chauds. L’huile et les autres liquides peuvent
aussi être brûlants.
● Ne laissez aucun matériau facilement inflammable, comme du papier ou
des chiffons, dans le compartiment moteur.
● Éloignez les cigarettes, ne provoquez pas d’étincelles et toute flamme nue
à proximité du carburant et de la batterie. L’essence et les vapeurs de la
batterie sont inflammables.
● Soyez extrêmement prudent en travaillant sur la batterie. Elle contient de
l’acide sulfurique, un produit toxique et corrosif.
■ Lorsque vous travaillez près des ven tilateurs de refroidissement élec-
triques ou de la calandre
Véhicules non dotés du système Smart key: Assurez-vous que le moteur est
à l’arrêt. Quand le contacteur du moteur est en position “ON”, les ventila-
teurs de refroidissement électriques risquent de démarrer automatiquement
si le climatiseur fonctionne et/ou que la température du liquide de refroidis-
sement du moteur est élevée. ( →P. 662)
Véhicules dotés du système Smart key: Assurez-vous que le contacteur
“ENGINE START STOP” est en mode OFF. Lorsque le contacteur “ENGINE
START STOP” est en mode IGNITION ON, les ventilateurs de refroidisse-
ment électriques risquent de démarrer automatiquement si le climatiseur
fonctionne ou si la température du liquide de refroidissement du moteur est
élevée. ( →P. 662)

648 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)

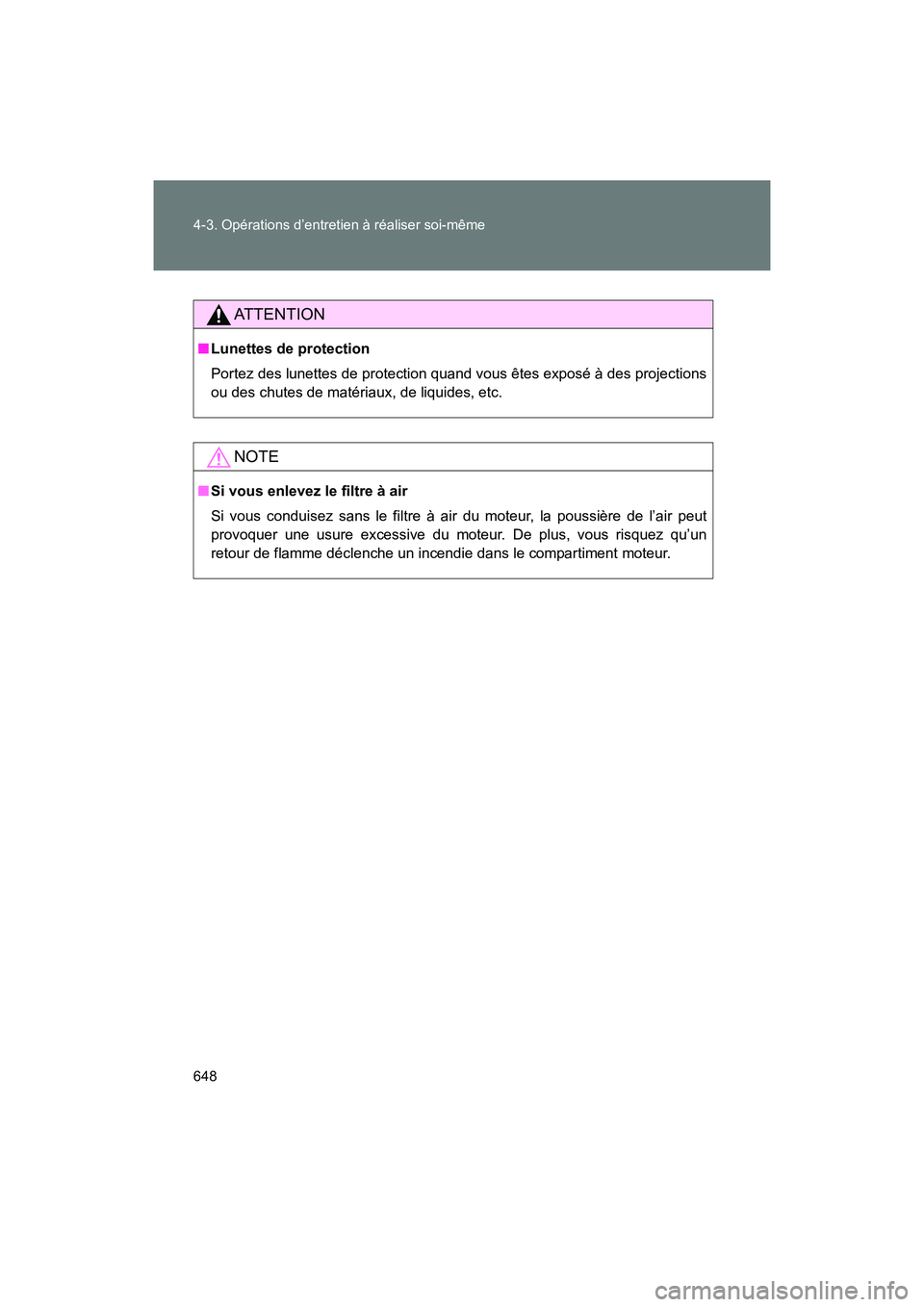

AT T E N T I O N
■Lunettes de protection
Portez des lunettes de protection quand vous êtes exposé à des projections
ou des chutes de matériaux, de liquides, etc.
NOTE
■Si vous enlevez le filtre à air
Si vous conduisez sans le filtre à air du moteur, la poussière de l’air peut
provoquer une usure excessive du moteur. De plus, vous risquez qu’un
retour de flamme déclenche un incendie dans le compartiment moteur.

649
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
Capot
Ouvrez le capot en tirant sur la manette de déverrouillage à l’inté-
rieur du véhicule.
Tirez sur le levier d’ouverture
du capot.
Le capot se soulèvera légère-
ment.
Levez le levier du crochet
auxiliaire et soulevez le capot.
Maintenez le capot ouvert en
insérant l’extrémité de la tige
de maintien à l’endroit prévu à
cet effet.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

650 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)

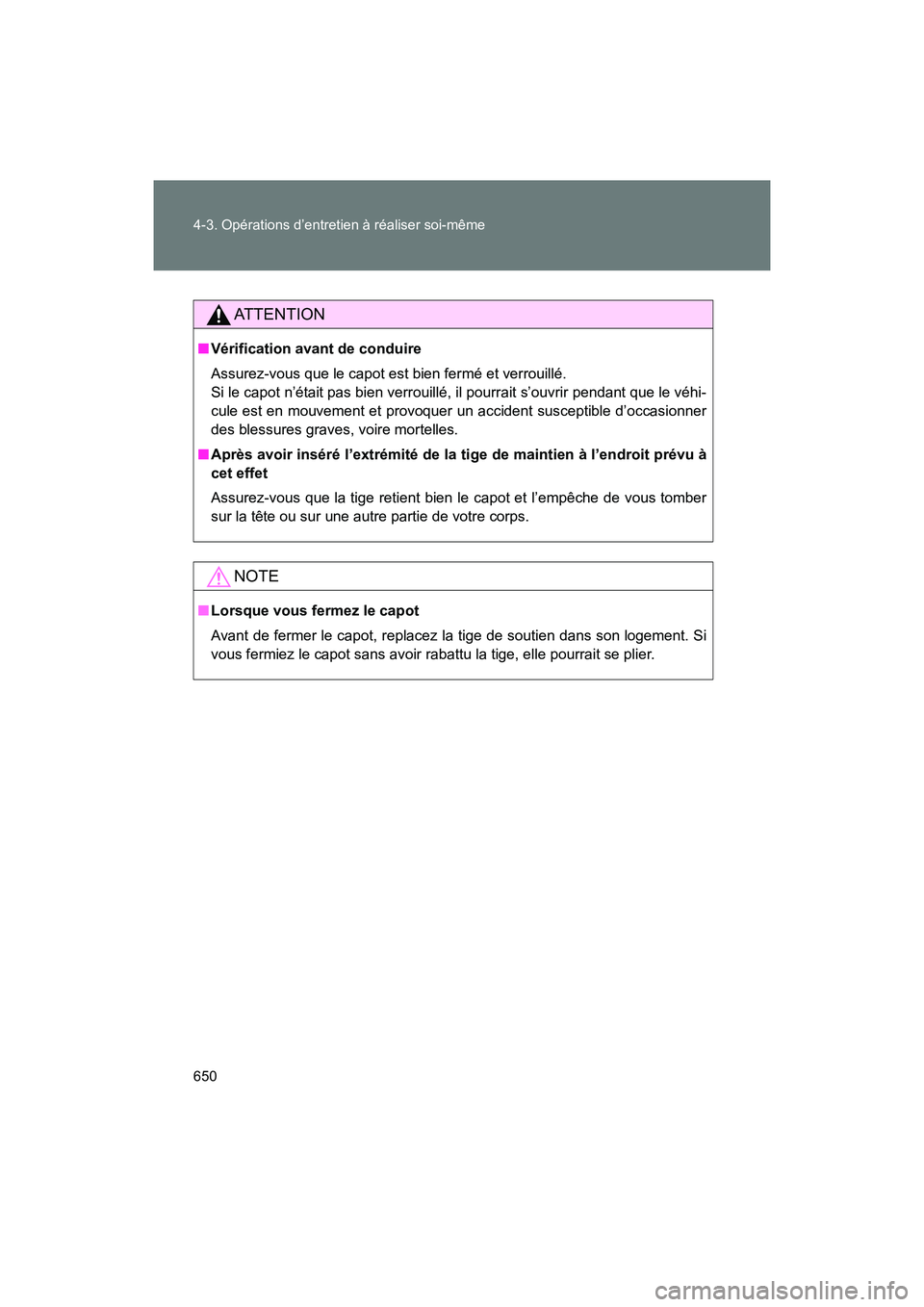

AT T E N T I O N
■Vérification avant de conduire
Assurez-vous que le capot est bien fermé et verrouillé.
Si le capot n’était pas bien verrouillé, il pourrait s’ouvrir pendant que le véhi-
cule est en mouvement et provoquer un accident susceptible d’occasionner
des blessures graves, voire mortelles.
■ Après avoir inséré l’extrémité de la ti ge de maintien à l’endroit prévu à
cet effet
Assurez-vous que la tige retient bien le capot et l’empêche de vous tomber
sur la tête ou sur une autre partie de votre corps.
NOTE
■ Lorsque vous fermez le capot
Avant de fermer le capot, replacez la tige de soutien dans son logement. Si
vous fermiez le capot sans avoir rabattu la tige, elle pourrait se plier.

651
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)

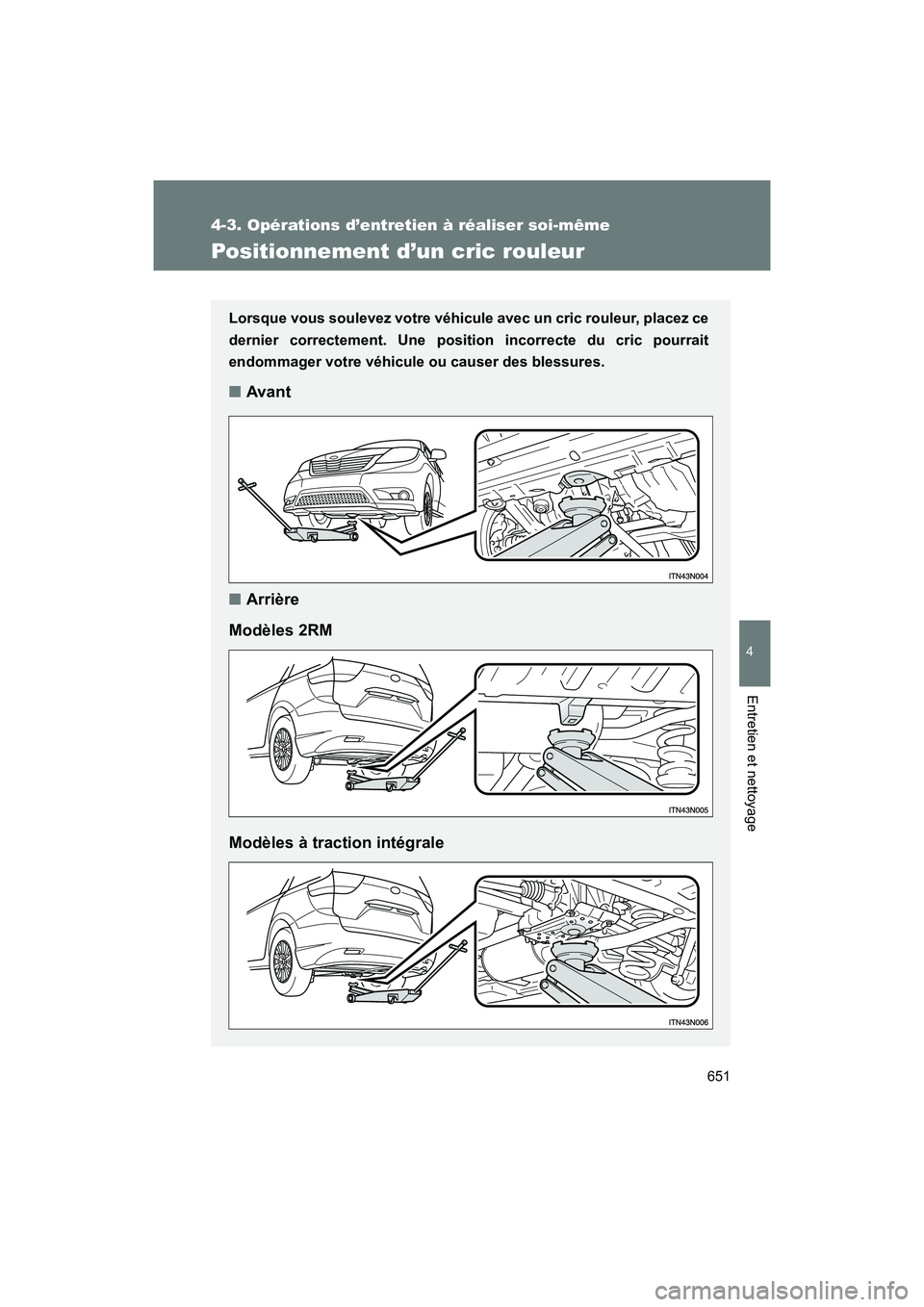

Positionnement d’un cric rouleur
Lorsque vous soulevez votre véhicule avec un cric rouleur, placez ce
dernier correctement. Une position incorrecte du cric pourrait
endommager votre véhicule ou causer des blessures.
■ Avant
■ Arrière
Modèles 2RM
Modèles à traction intégrale

652 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)

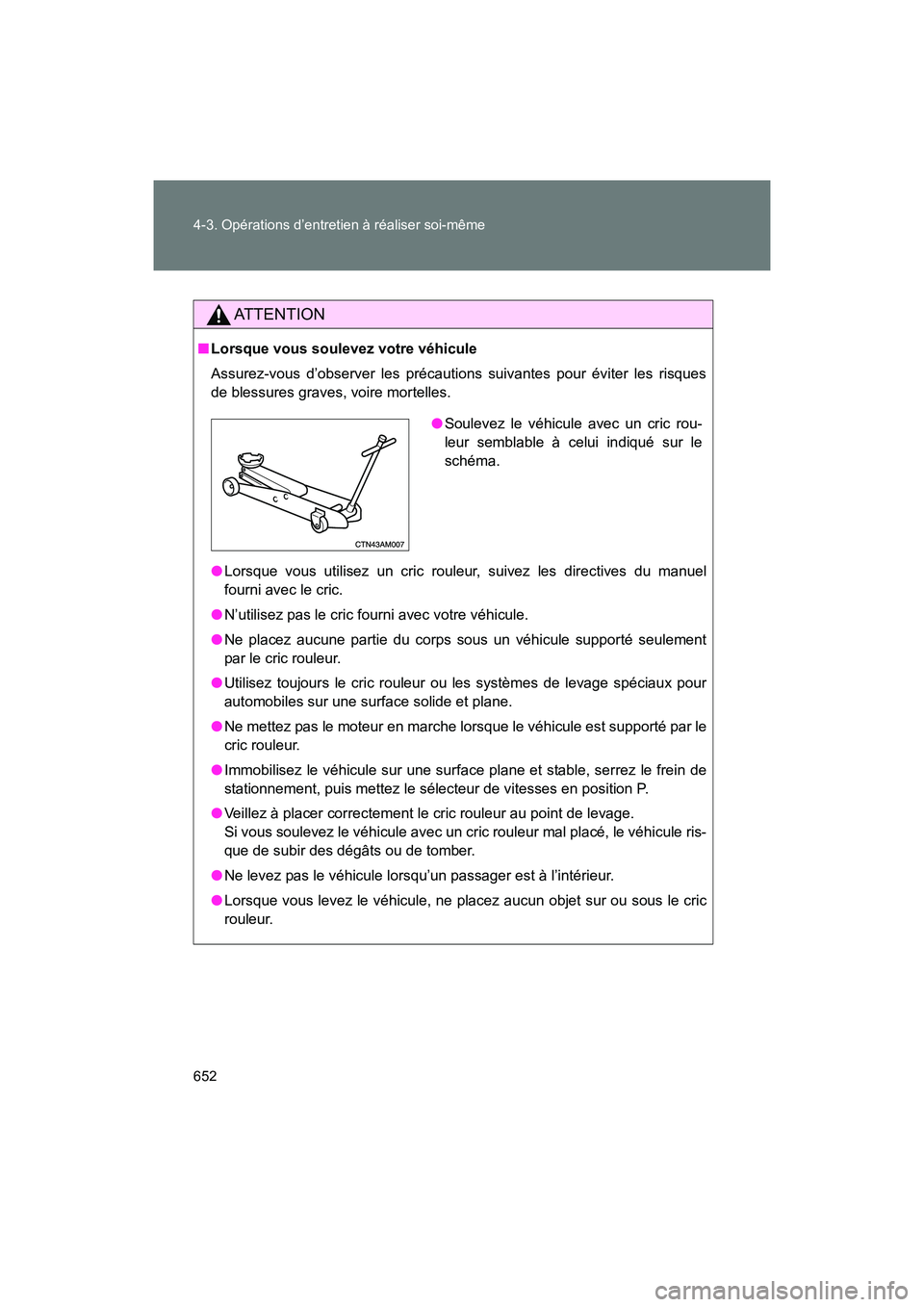

AT T E N T I O N
■Lorsque vous soulevez votre véhicule
Assurez-vous d’observer les précautions suivantes pour éviter les risques
de blessures graves, voire mortelles.
● Lorsque vous utilisez un cric rouleur, suivez les directives du manuel
fourni avec le cric.
● N’utilisez pas le cric fourni avec votre véhicule.
● Ne placez aucune partie du corps sous un véhicule supporté seulement
par le cric rouleur.
● Utilisez toujours le cric rouleur ou les systèmes de levage spéciaux pour
automobiles sur une surface solide et plane.
● Ne mettez pas le moteur en marche lorsque le véhicule est supporté par le
cric rouleur.
● Immobilisez le véhicule sur une surface plane et stable, serrez le frein de
stationnement, puis mettez le sélecteur de vitesses en position P.
● Veillez à placer correctement le cric rouleur au point de levage.
Si vous soulevez le véhicule avec un cr ic rouleur mal placé, le véhicule ris-
que de subir des dégâts ou de tomber.
● Ne levez pas le véhicule lorsqu’un passager est à l’intérieur.
● Lorsque vous levez le véhicule, ne placez aucun objet sur ou sous le cric
rouleur.
●Soulevez le véhicule avec un cric rou-
leur semblable à celui indiqué sur le
schéma.

653
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)

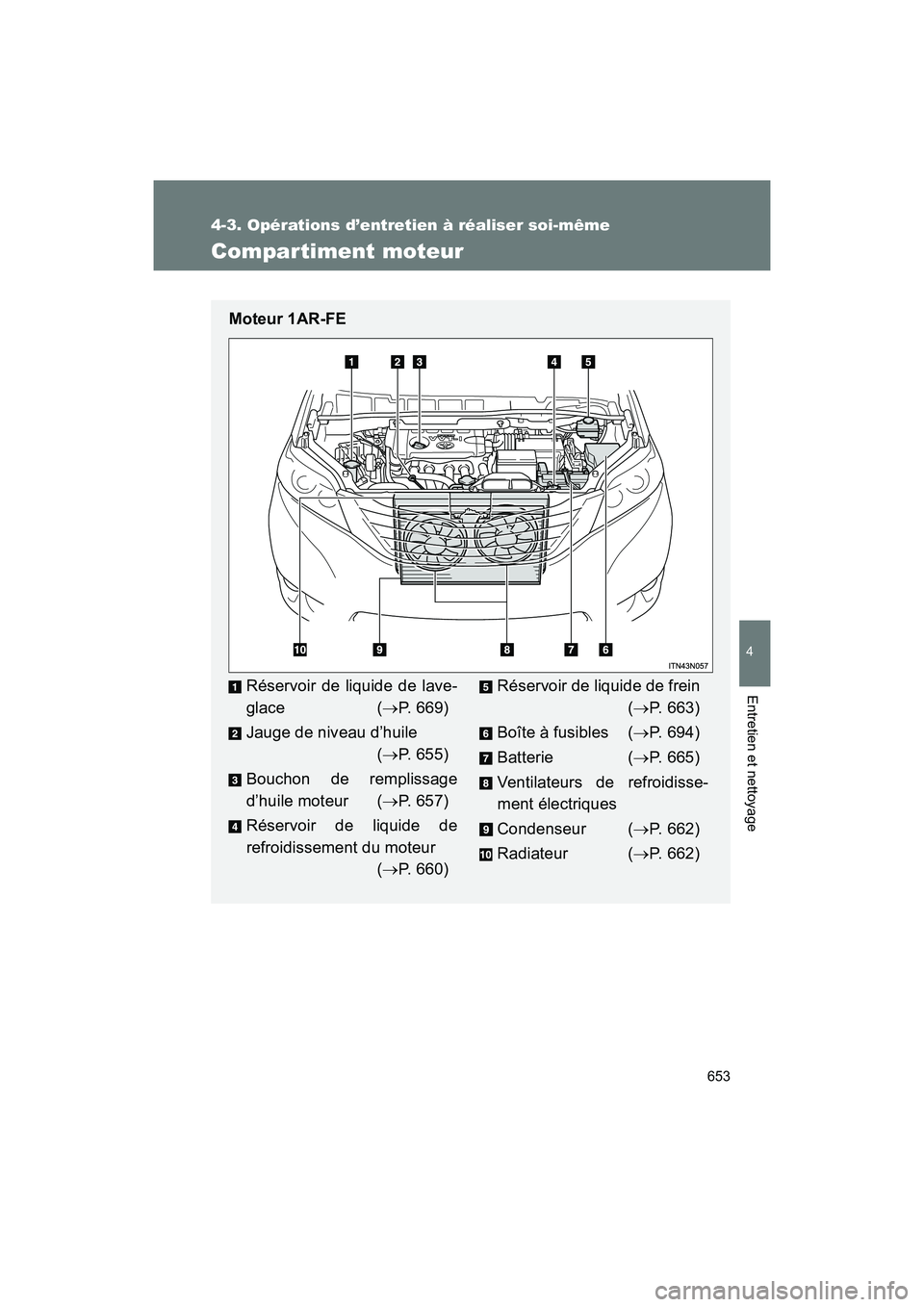

Compartiment moteur
Moteur 1AR-FE
Réservoir de liquide de lave-
glace (→P. 669)
Jauge de niveau d’huile (→ P. 655)
Bouchon de remplissage
d’huile moteur ( →P. 657)
Réservoir de liquide de
refroidissement du moteur (→ P. 660)Réservoir de liquide de frein
(→ P. 663)
Boîte à fusibles ( →P. 694)
Batterie ( →P. 665)
Ventilateurs de refroidisse-
ment électriques
Condenseur ( →P. 662)
Radiateur ( →P. 662)

654 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)

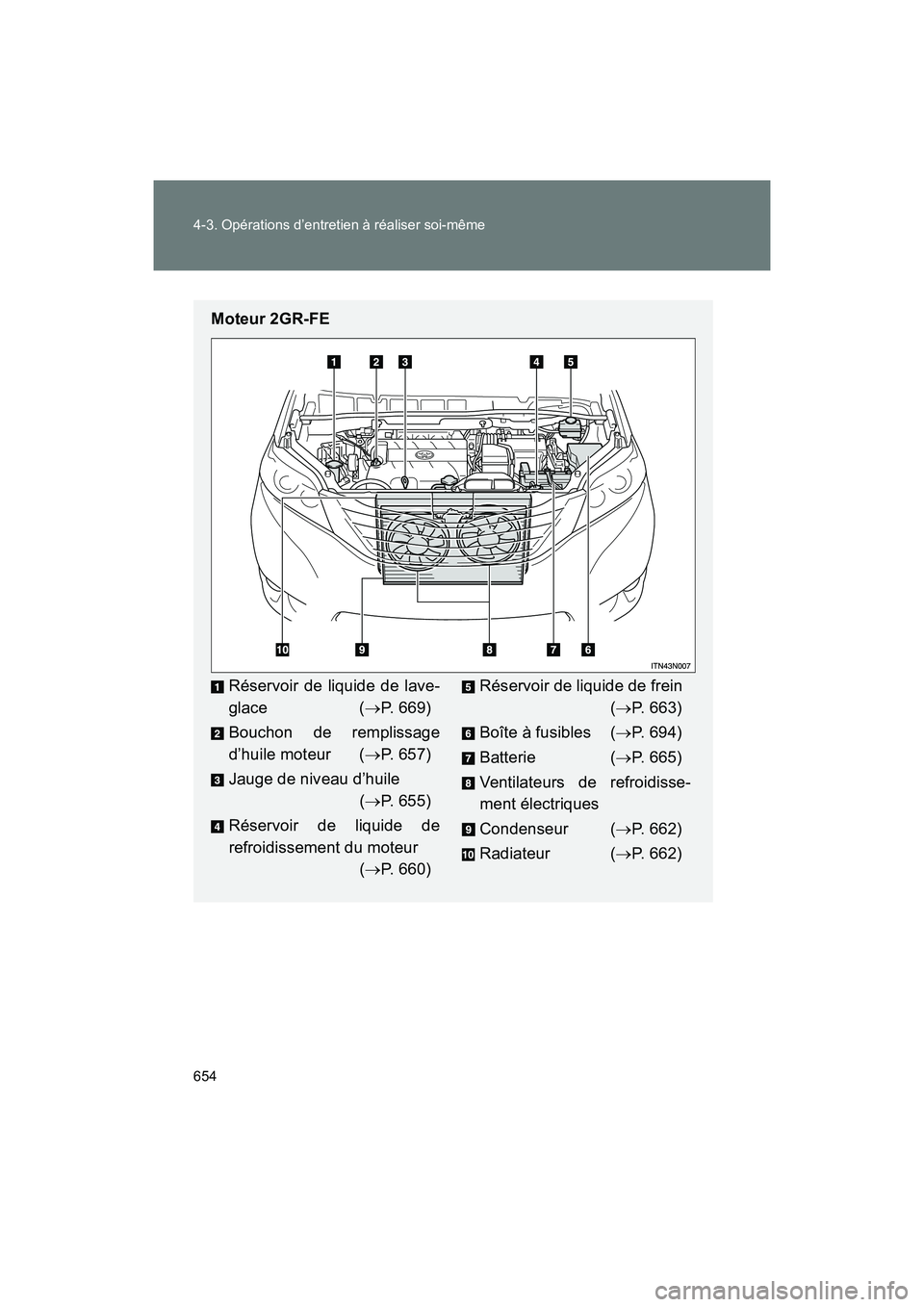

Moteur 2GR-FE
Réservoir de liquide de lave-
glace (→P. 669)
Bouchon de remplissage
d’huile moteur ( →P. 657)
Jauge de niveau d’huile (→ P. 655)
Réservoir de liquide de
refroidissement du moteur (→ P. 660)Réservoir de liquide de frein
(→ P. 663)
Boîte à fusibles ( →P. 694)
Batterie ( →P. 665)
Ventilateurs de refroidisse-
ment électriques
Condenseur ( →P. 662)
Radiateur ( →P. 662)
