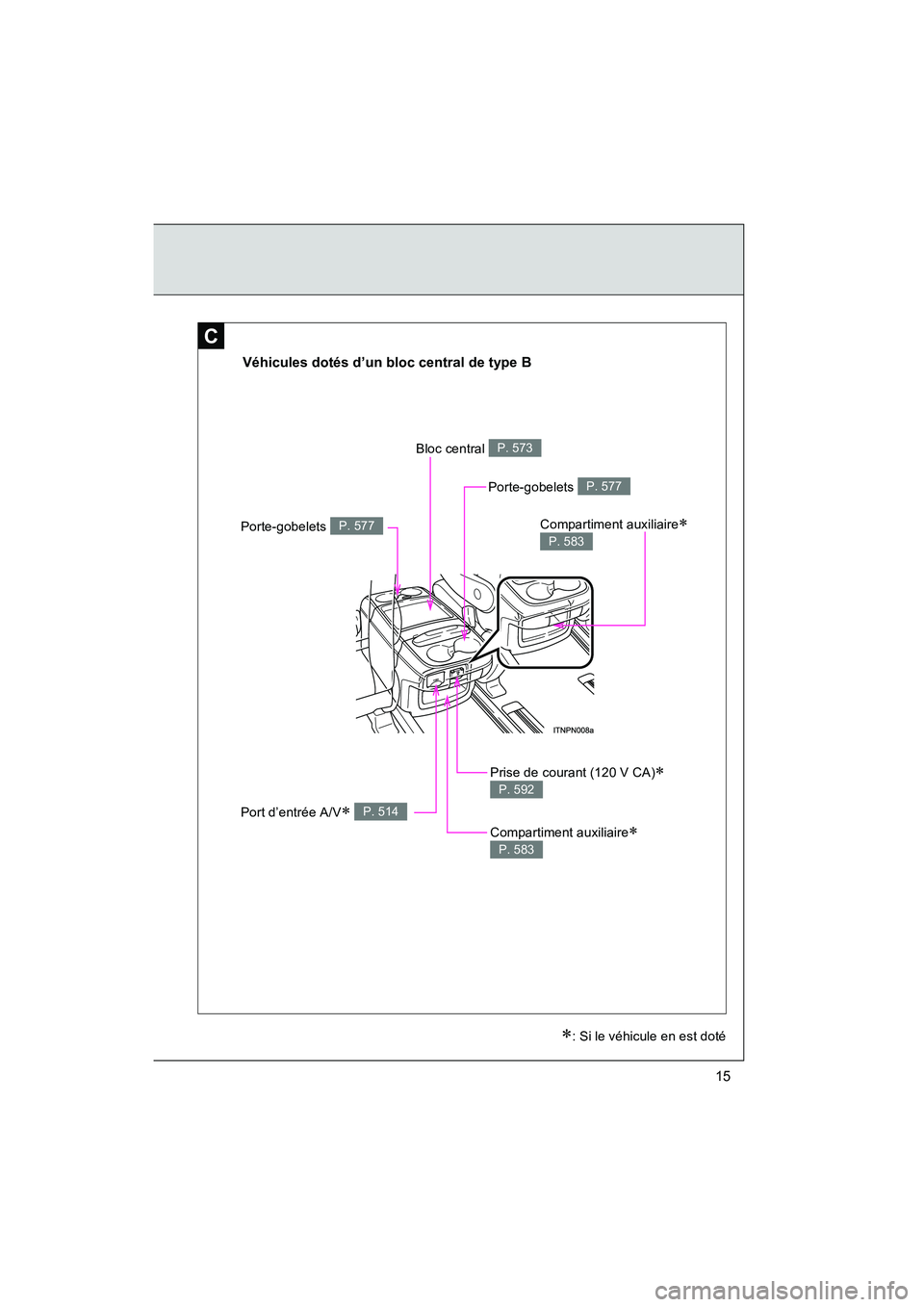

Page 17 of 847
SIENNA_D (OM45467D)
15
C
Véhicules dotés d’un bloc central de type B
∗: Si le véhicule en est doté
Port d’entrée A/V
∗ P. 514
Compartiment auxiliaire∗
P. 583
Prise de courant (120 V CA)∗
P. 592
Bloc central P. 573
Porte-gobelets P. 577
Porte-gobelets P. 577
Compartiment auxiliaire∗
P. 583

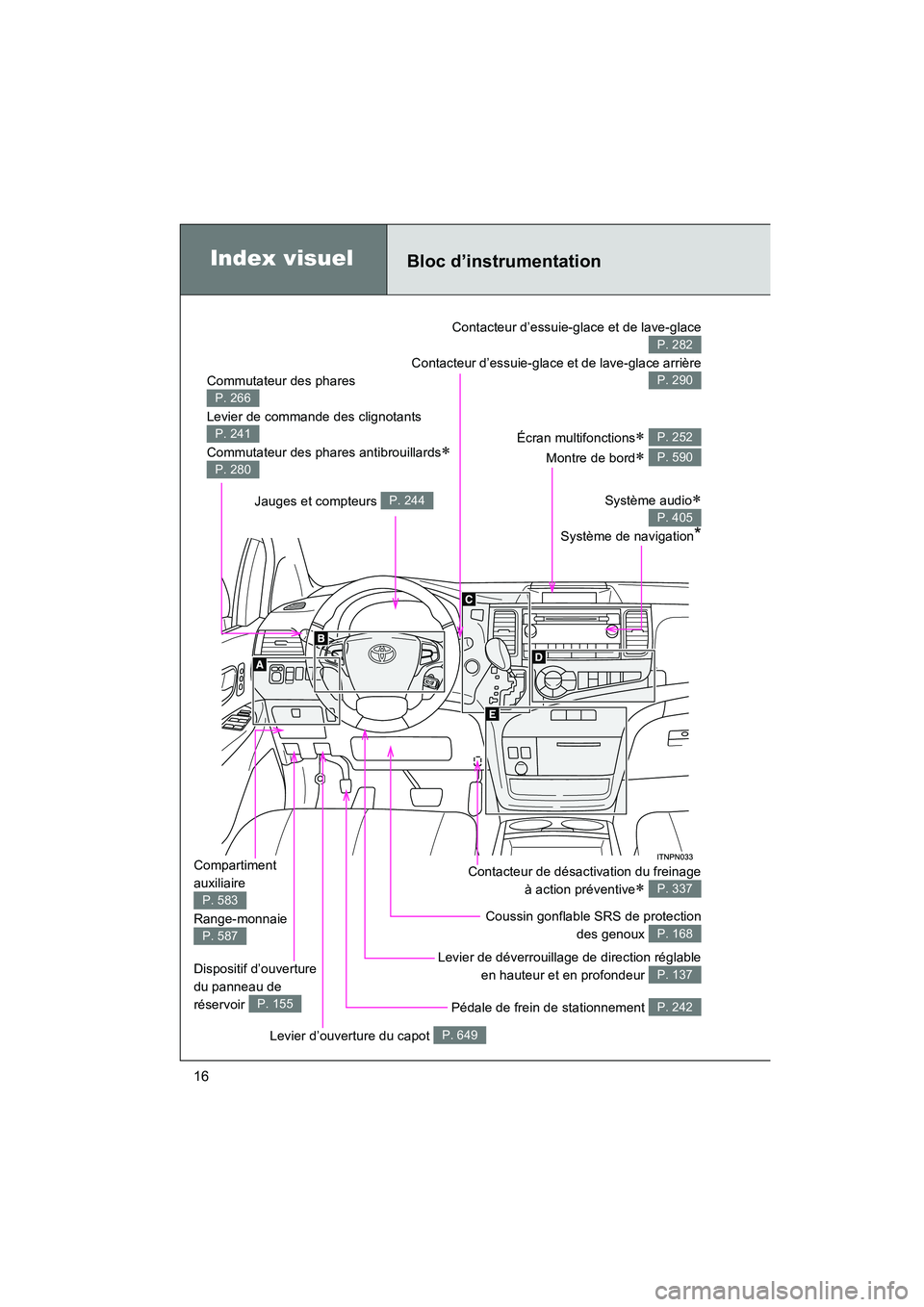

Page 18 of 847
SIENNA_D (OM45467D)
16
Index visuelBloc d’instrumentation
Commutateur des phares
Levier de commande des clignotants
Commutateur des phares antibrouillards
∗
P. 266
P. 241
P. 280
Contacteur d’essuie-glace et de lave-glace
Contacteur d’essuie-glace et de lave-glace arrière
P. 282
P. 290
Jauges et compteurs P. 244Système audio∗
Système de navigation*
P. 405
Écran multifonctions∗
Montre de bord
∗
P. 252
P. 590
Dispositif d’ouverture
du panneau de
réservoir
P. 155
Compartiment
auxiliaire
Range-monnaie
P. 583
P. 587
Levier d’ouverture du capot P. 649
Pédale de frein de stationnement P. 242
Levier de déverrouillage de direction réglable en hauteur et en profondeur
P. 137
Coussin gonflable SRS de protection des genoux
P. 168
Contacteur de désactivation du freinageà action préventive
∗ P. 337

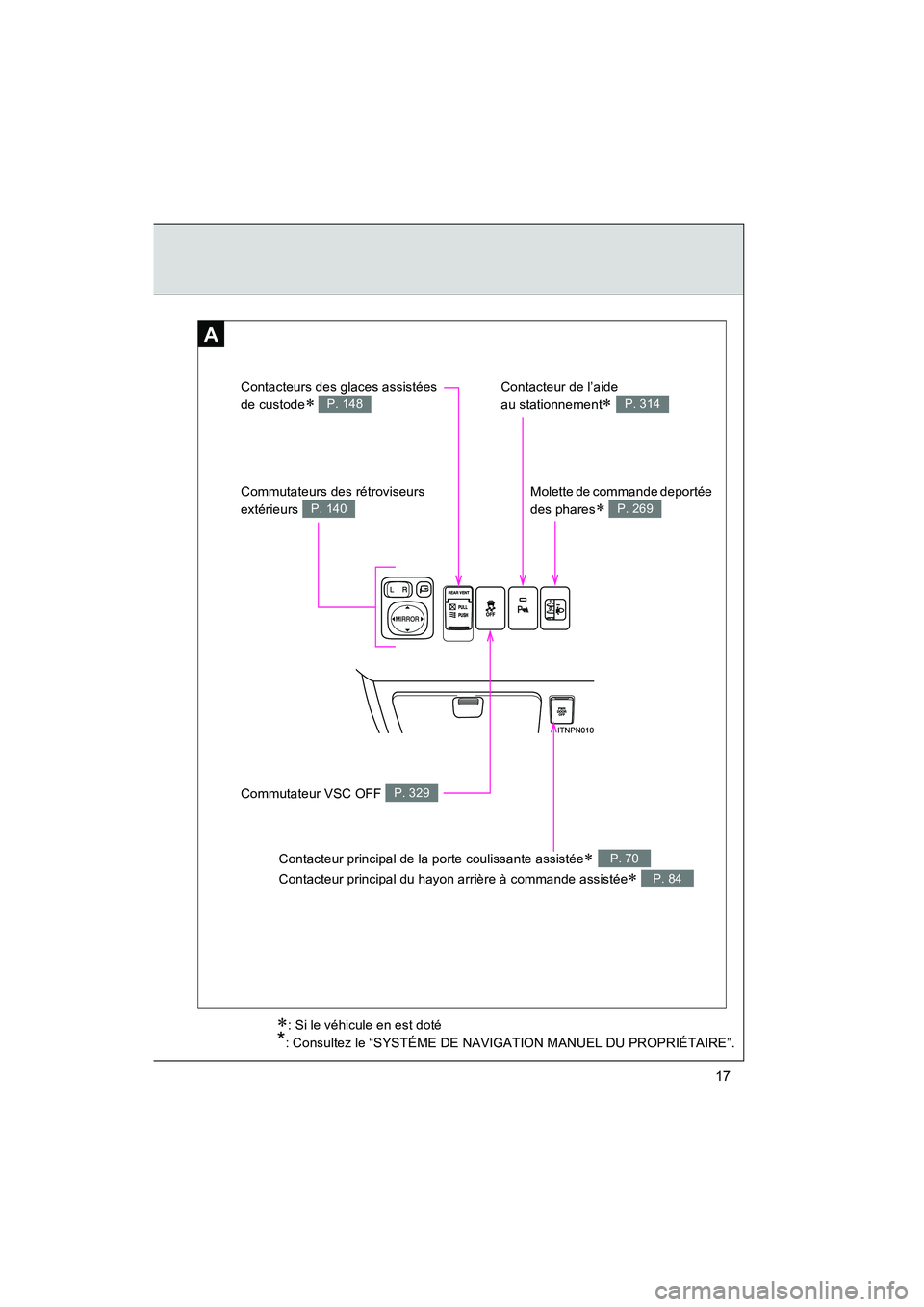

Page 19 of 847
SIENNA_D (OM45467D)
17
A
∗: Si le véhicule en est doté
*: Consultez le “SYSTÉME DE NAVIGATION MANUEL DU PROPRIÉTAIRE”.
Commutateur VSC OFF
P. 329
Commutateurs des rétroviseurs
extérieurs
P. 140
Contacteurs des glaces assistées
de custode
∗ P. 148
Contacteur de l’aide
au stationnement
∗ P. 314
Molette de commande deportée
des phares
∗ P. 269
Contacteur principal de la porte coulissante assistée∗
Contacteur principal du hayon arrière à commande assistée∗
P. 70
P. 84

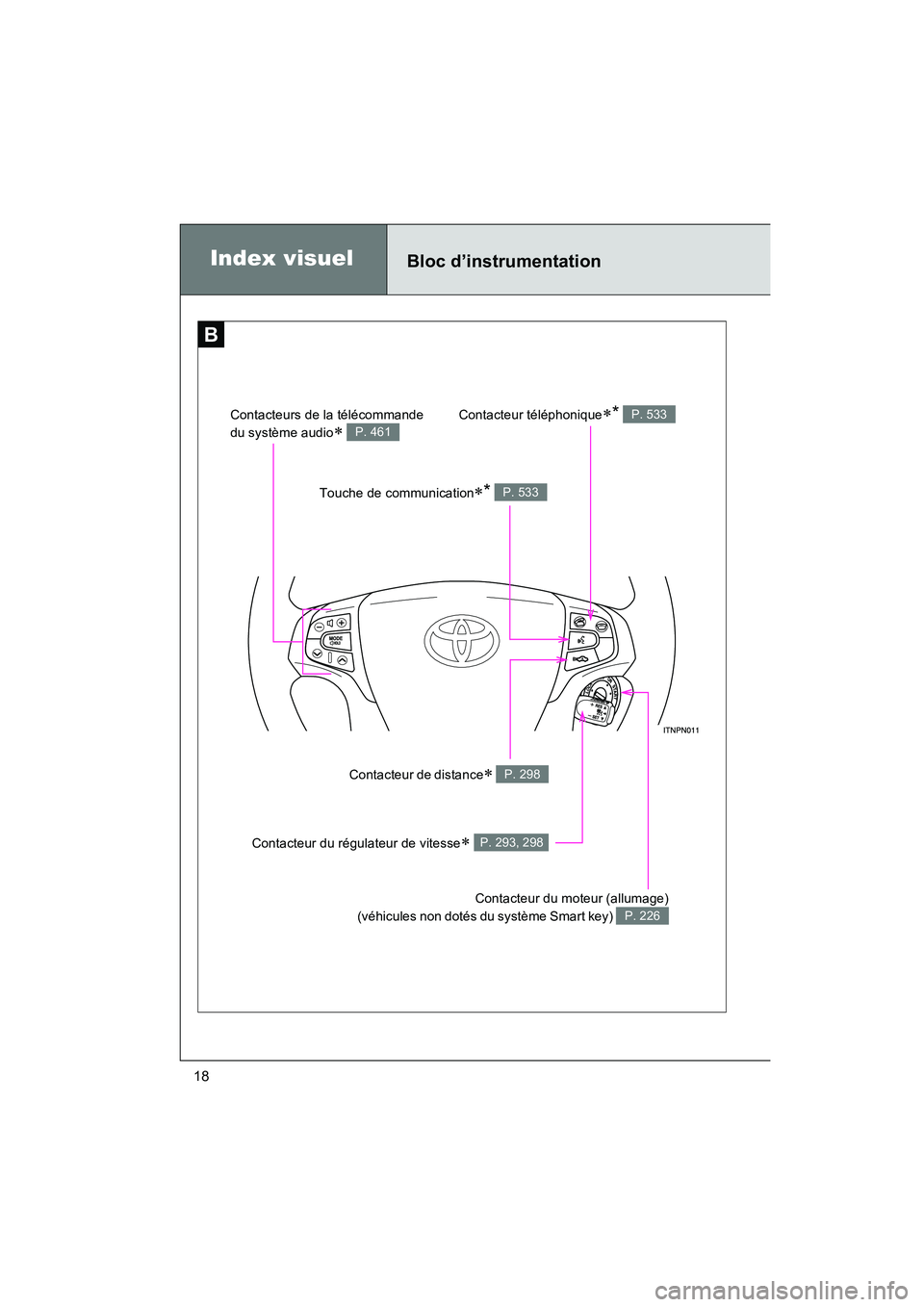

Page 20 of 847
SIENNA_D (OM45467D)
18
Index visuelBloc d’instrumentation
B
Touche de communication∗* P. 533
Contacteurs de la télécommande
du système audio
∗ P. 461
Contacteur téléphonique∗* P. 533
Contacteur de distance∗ P. 298
Contacteur du moteur (allumage)
(véhicules non dotés du système Smart key)
P. 226
Contacteur du régulateur de vitesse∗ P. 293, 298
Page 21 of 847
SIENNA_D (OM45467D)
19
C
Bouton de déverrouillage
du sélecteur de vitesses
P. 762
Contacteur du moteur (allumage)
(véhicules dotés du système Smart key)
P. 229
Sélecteur de vitesses P. 236
Interrupteur de feux de détresse P. 720
∗: Si le véhicule en est doté
*: Consultez le “SYSTÉME DE NAVIGATION MANUEL DU PROPRIÉTAIRE”.

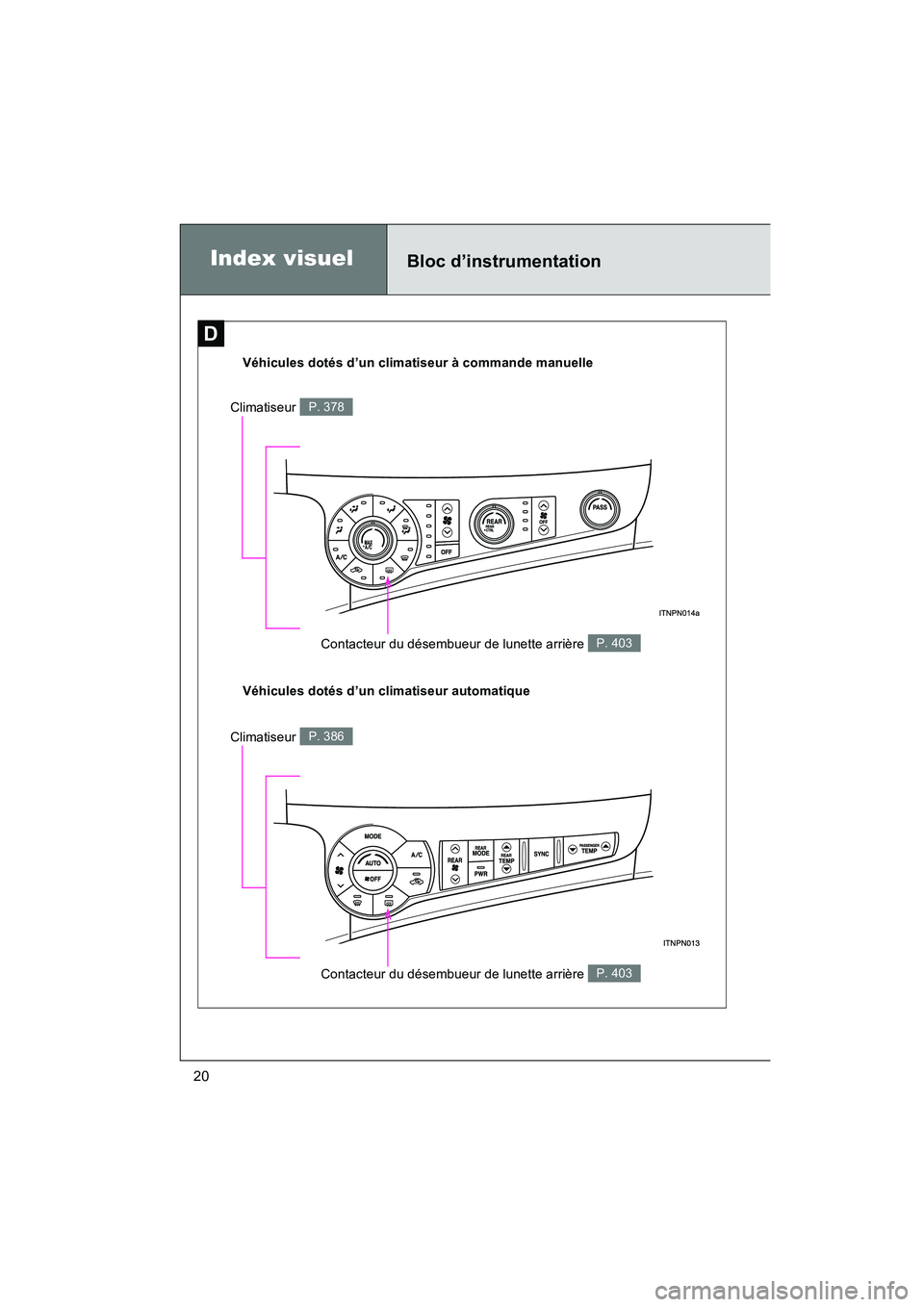

Page 22 of 847
SIENNA_D (OM45467D)
20
Bloc d’instrumentationIndex visuel
D
Véhicules dotés d’un climatiseur à commande manuelle
Véhicules dotés d’un climatiseur automatique
Climatiseur P. 378
Climatiseur P. 386
Contacteur du désembueur de lunette arrière P. 403
Contacteur du désembueur de lunette arrière P. 403

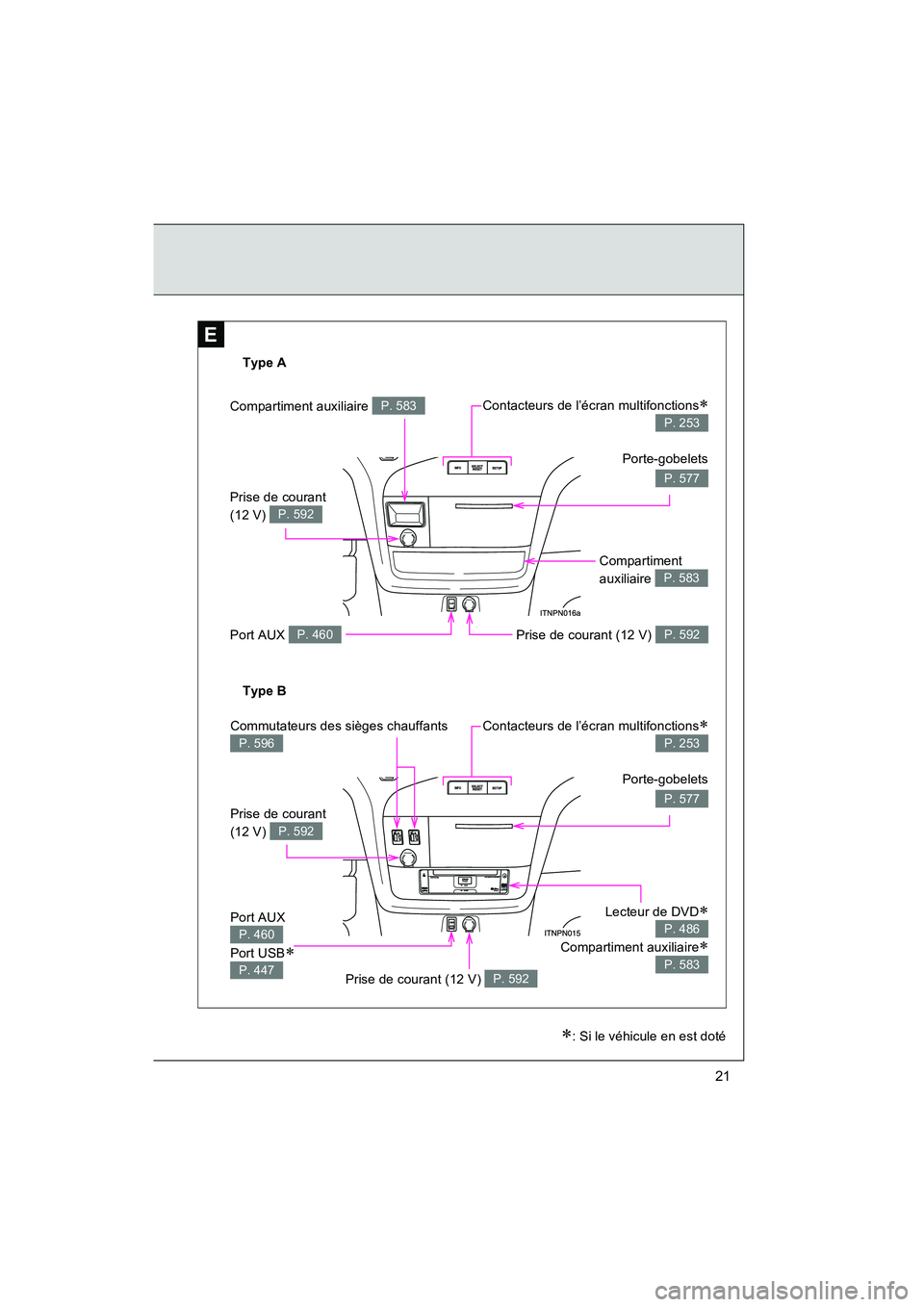

Page 23 of 847
SIENNA_D (OM45467D)
21
E
Type A
Type B
∗: Si le véhicule en est doté
Prise de courant (12 V)
P. 592
Port AUX
Port USB
∗
P. 460
P. 447
Prise de courant
(12 V)
P. 592
Commutateurs des sièges chauffants
P. 596
Contacteurs de l’écran multifonctions∗
P. 253
Porte-gobelets
P. 577
Lecteur de DVD∗
Compartiment auxiliaire∗
P. 486
P. 583
Prise de courant (12 V) P. 592Port AUX P. 460
Prise de courant
(12 V)
P. 592
Compartiment auxiliaire P. 583
Compartiment
auxiliaire
P. 583
Contacteurs de l’écran multifonctions∗
P. 253
Porte-gobelets
P. 577

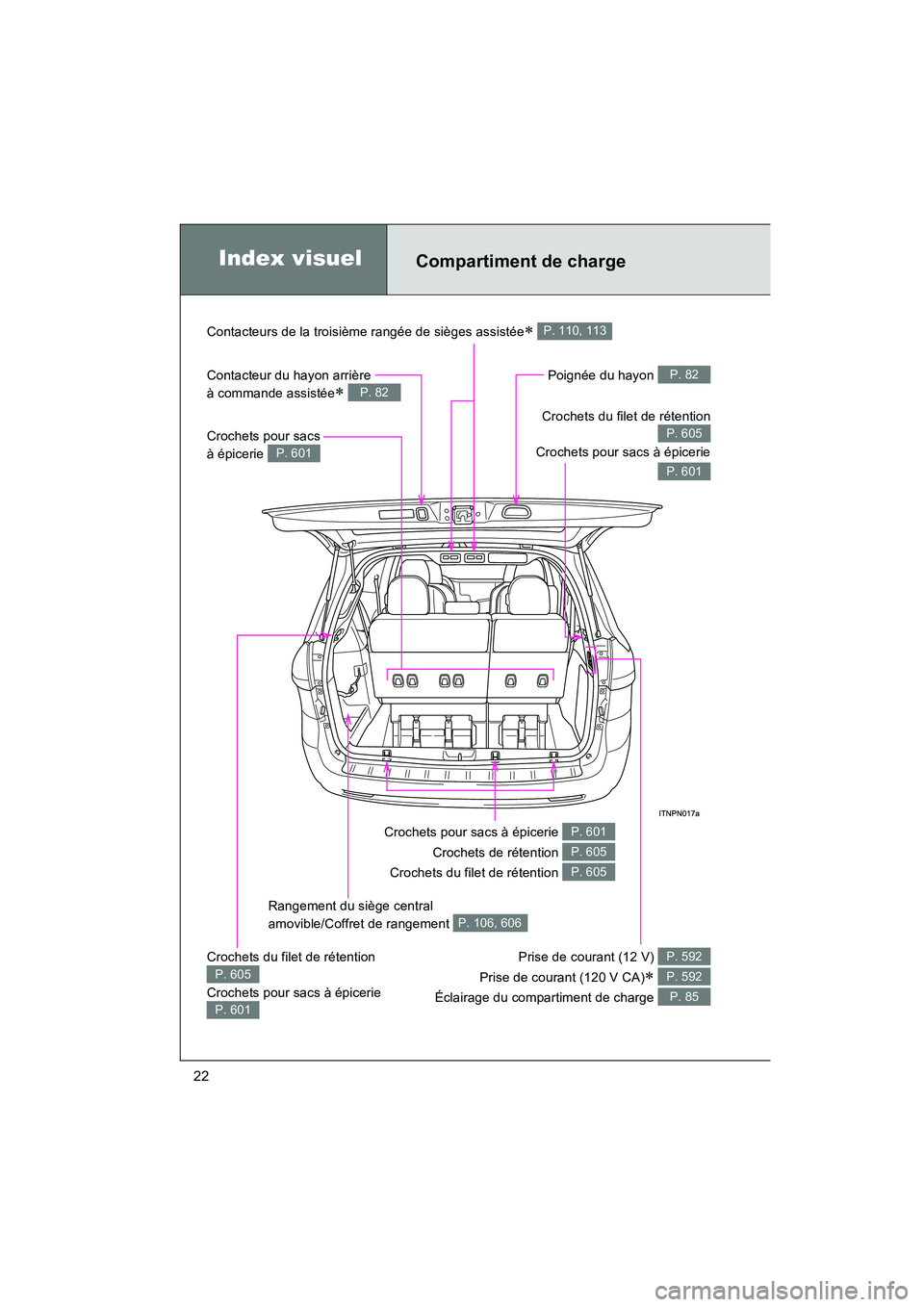

Page 24 of 847
SIENNA_D (OM45467D)
22
Crochets pour sacs à épicerie Crochets de rétention
Crochets du filet de rétention P. 601
P. 605
P. 605
Rangement du siège central
amovible/Coffret de rangement
P. 106, 606
Index visuelCompartiment de charge
Crochets pour sacs
à épicerie
P. 601
Contacteurs de la troisième rangée de sièges assistée∗ P. 110, 113
Crochets du filet de rétention
Crochets pour sacs à épicerie
P. 605
P. 601
Prise de courant (12 V)
Prise de courant (120 V CA)
∗
Éclairage du compartiment de charge
P. 592
P. 592
P. 85
Contacteur du hayon arrière
à commande assistée
∗ P. 82
Poignée du hayon P. 82
Crochets du filet de rétention
Crochets pour sacs à épicerie
P. 605
P. 601
