4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
FusibleAmpé-
rageCircuit
6 ECU-IG
NO.1 10 ASystème de communication multiplex,
feux d’arrêt, système de navigation,
dispositif de contrôle du dérapage, sys-
tème de commande active du couple
4RM, système d’aide au stationne-
ment, rétroviseur automatique intérieur
antireflet, ceintures de sécurité à action
préventive, rétroviseurs extérieurs,
siège chauffant, TPMS, capteur G et de
vitesse angulaire de lacet, capteur
d’angle de braquage, AUTO ACCESS
SEAT, ECU de carrosserie principale
7 P/W RL 20 A Glaces assistées arrière (côté gauche)
8 D/L 15 A Verrou de portière assisté
9 P/SEAT FR 30 A Siège avant à réglage assisté (côté
droit)
10 S/ROOF 30 A Panneau de toit transparent 11 P/W RR 20 A Glaces assistées arrière (côté droit)
12 P/W FR 20 A Glaces assistées avant (côté droit)
13 P/SEAT FL 30 A Siège avant à réglage assisté (côté
gauche), système de mémorisation de
position de conduite
14 STOP 10 A Feux d’arrêt, ABS, dispositif de con-
trôle du dérapage, feu combiné arrière,
feu d’arrêt surélevé, boîte-pont auto-
matique, système de verrouillage du
sélecteur de vitesses, système de com-
munication multiplex, contacteur de la
troisième rangée de sièges, système
d’injection de carburant multipoint/sys-
tème d’injection multipoint séquentielle,
feux de remorque (feux d’arrêt)
15 P/W FL 20 A Glaces assistées avant (côté gauche)

704 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)

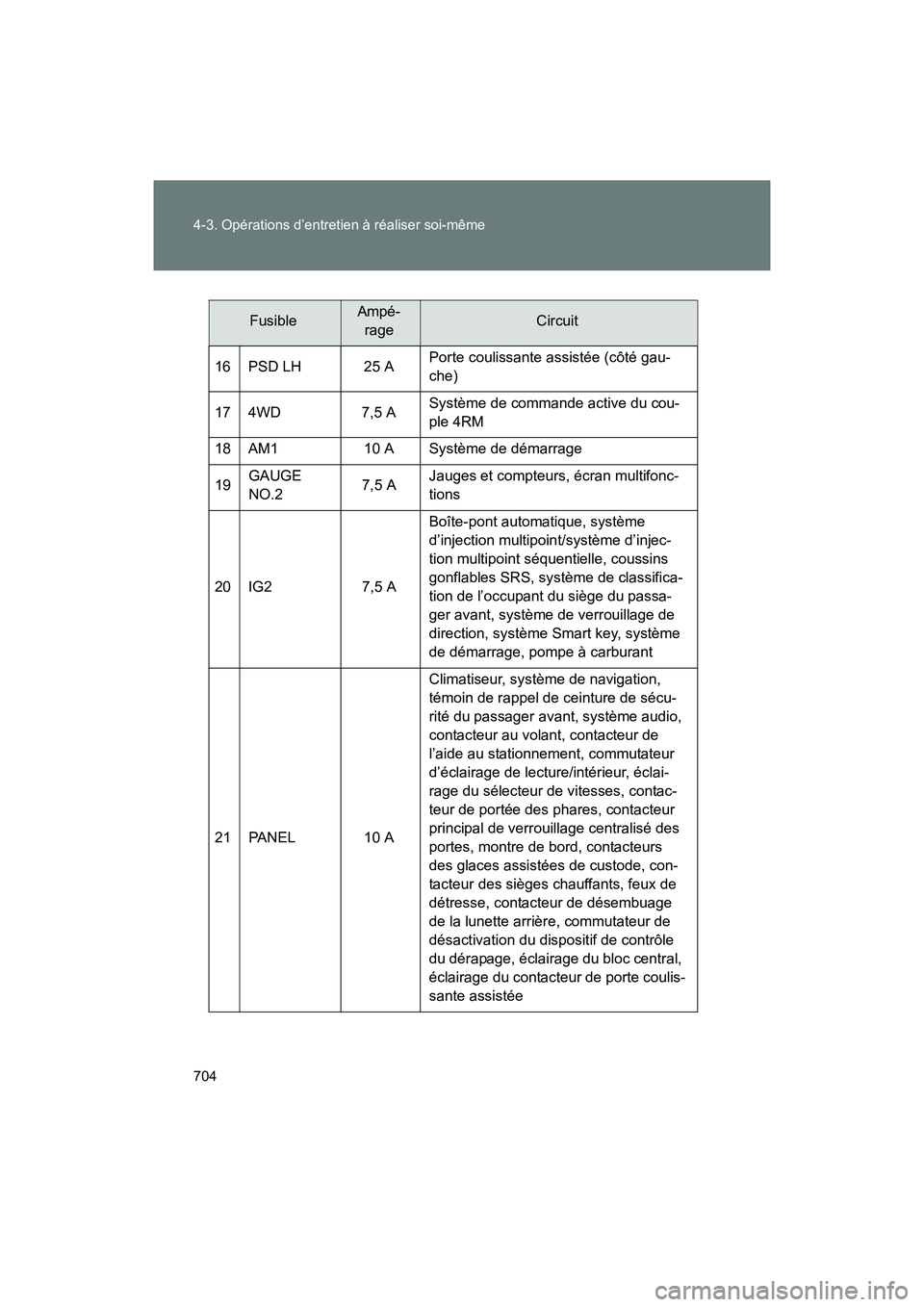

FusibleAmpé-rageCircuit
16 PSD LH 25 A Porte coulissante assistée (côté gau-
che)
17 4WD 7,5 A Système de commande active du cou-
ple 4RM
18 AM1 10 A Système de démarrage
19 GAUGE
NO.2 7,5 AJauges et compteurs, écran multifonc-
tions
20 IG2 7,5 A Boîte-pont automatique, système
d’injection multipoint/système d’injec-
tion multipoint séquentielle, coussins
gonflables SRS, système de classifica-
tion de l’occupant du siège du passa-
ger avant, système de verrouillage de
direction, système Smart key, système
de démarrage, pompe à carburant
21 PANEL 10 A Climatiseur, système de navigation,
témoin de rappel de ceinture de sécu-
rité du passager avant, système audio,
contacteur au volant, contacteur de
l’aide au stationnement, commutateur
d’éclairage de lecture/intérieur, éclai-
rage du sélecteur de vitesses, contac-
teur de portée des phares, contacteur
principal de verrouillage centralisé des
portes, montre de bord, contacteurs
des glaces assistées de custode, con-
tacteur des sièges chauffants, feux de
détresse, contacteur de désembuage
de la lunette arrière, commutateur de
désactivation du dispositif de contrôle
du dérapage, éclairage du bloc central,
éclairage du contacteur de porte coulis-
sante assistée

705
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
FusibleAmpé-
rageCircuit

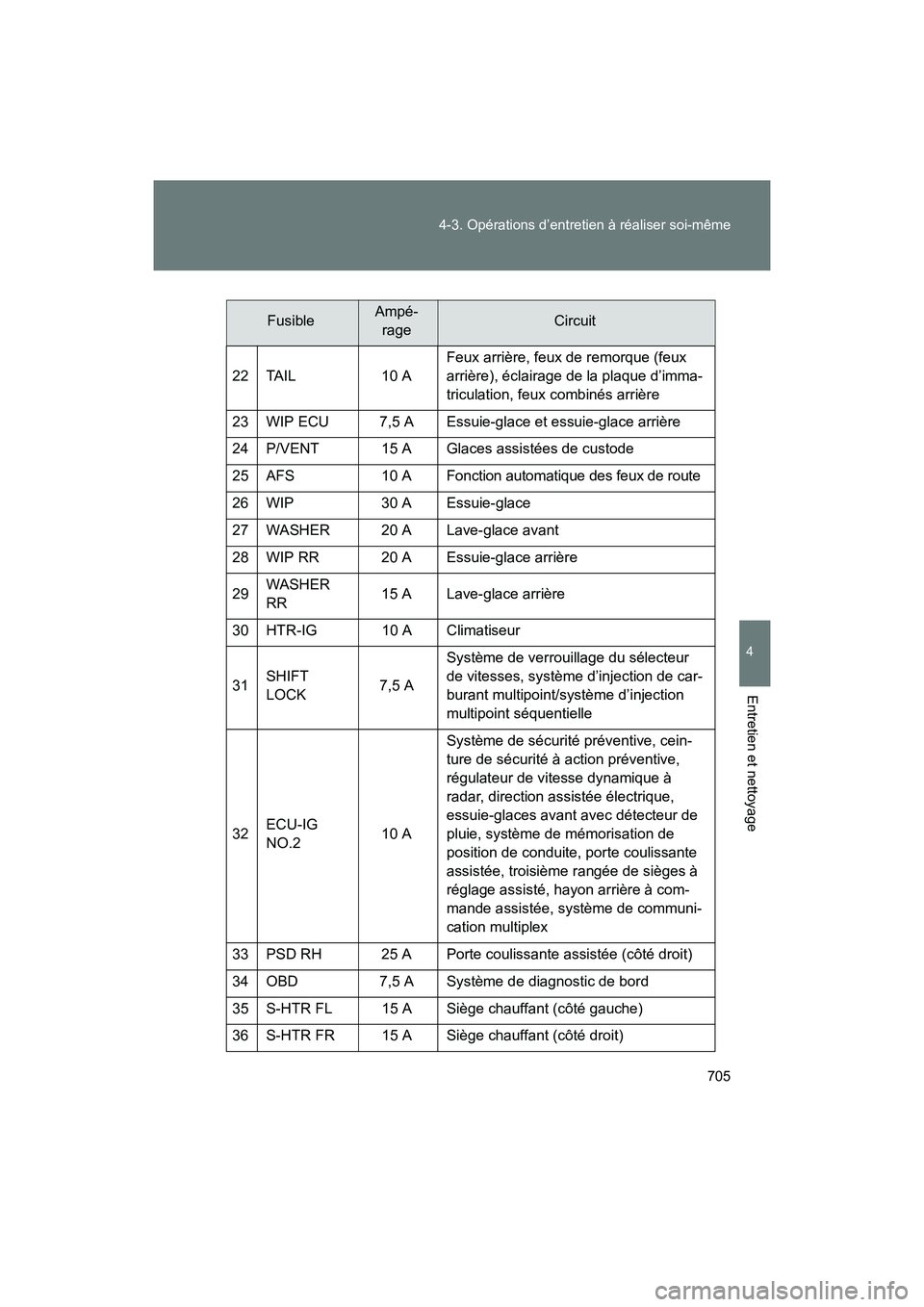

22 TAIL 10 A Feux arrière, feux de remorque (feux
arrière), éclairage de la plaque d’imma-
triculation, feux combinés arrière
23 WIP ECU 7,5 A Essuie-glace et essuie-glace arrière
24 P/VENT 15 A Glaces assistées de custode
25 AFS 10 A Fonction automatique des feux de route
26 WIP 30 A Essuie-glace
27 WASHER 20 A Lave-glace avant
28 WIP RR 20 A Essuie-glace arrière
29 WASHER
RR 15 A Lave-glace arrière
30 HTR-IG 10 A Climatiseur
31 SHIFT
LOCK 7,5 ASystème de verrouillage du sélecteur
de vitesses, système d’injection de car-
burant multipoint/système d’injection
multipoint séquentielle
32 ECU-IG
NO.2 10 ASystème de sécurité préventive, cein-
ture de sécurité à action préventive,
régulateur de vitesse dynamique à
radar, direction assistée électrique,
essuie-glaces avant avec détecteur de
pluie, système de mémorisation de
position de conduite, porte coulissante
assistée, troisième rangée de sièges à
réglage assisté, hayon arrière à com-
mande assistée, système de communi-
cation multiplex
33 PSD RH 25 A Porte coulissante assistée (côté droit)
34 OBD 7,5 A Système de diagnostic de bord
35 S-HTR FL 15 A Siège chauffant (côté gauche)
36 S-HTR FR 15 A Siège chauffant (côté droit)

706 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)

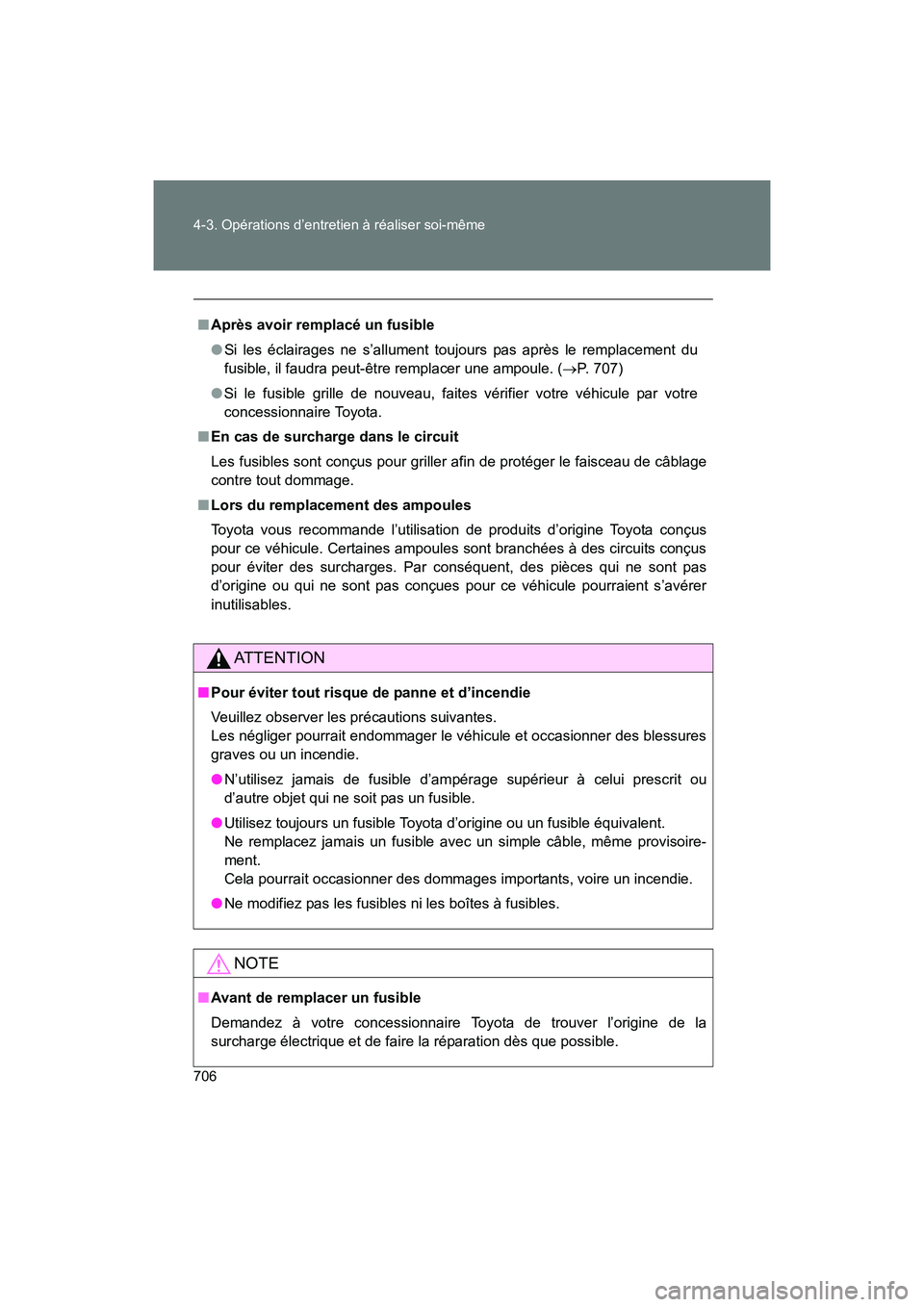

■Après avoir remplacé un fusible
● Si les éclairages ne s’allument toujours pas après le remplacement du
fusible, il faudra peut-être remplacer une ampoule. ( →P. 707)
● Si le fusible grille de nouveau, faites vérifier votre véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge dans le circuit
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage
contre tout dommage.
■ Lors du remplacement des ampoules
Toyota vous recommande l’utilisation de produits d’origine Toyota conçus
pour ce véhicule. Certaines ampoules sont branchées à des circuits conçus
pour éviter des surcharges. Par conséquent, des pièces qui ne sont pas
d’origine ou qui ne sont pas conçues pour ce véhicule pourraient s’avérer
inutilisables.
AT T E N T I O N
■Pour éviter tout risque de panne et d’incendie
Veuillez observer les précautions suivantes.
Les négliger pourrait endommager le véhicule et occasionner des blessures
graves ou un incendie.
● N’utilisez jamais de fusible d’am pérage supérieur à celui prescrit ou
d’autre objet qui ne soit pas un fusible.
● Utilisez toujours un fusible Toyota d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même provisoire-
ment.
Cela pourrait occasionner des dommages importants, voire un incendie.
● Ne modifiez pas les fusibles ni les boîtes à fusibles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Toyota de trouver l’origine de la
surcharge électrique et de faire la réparation dès que possible.

707
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)

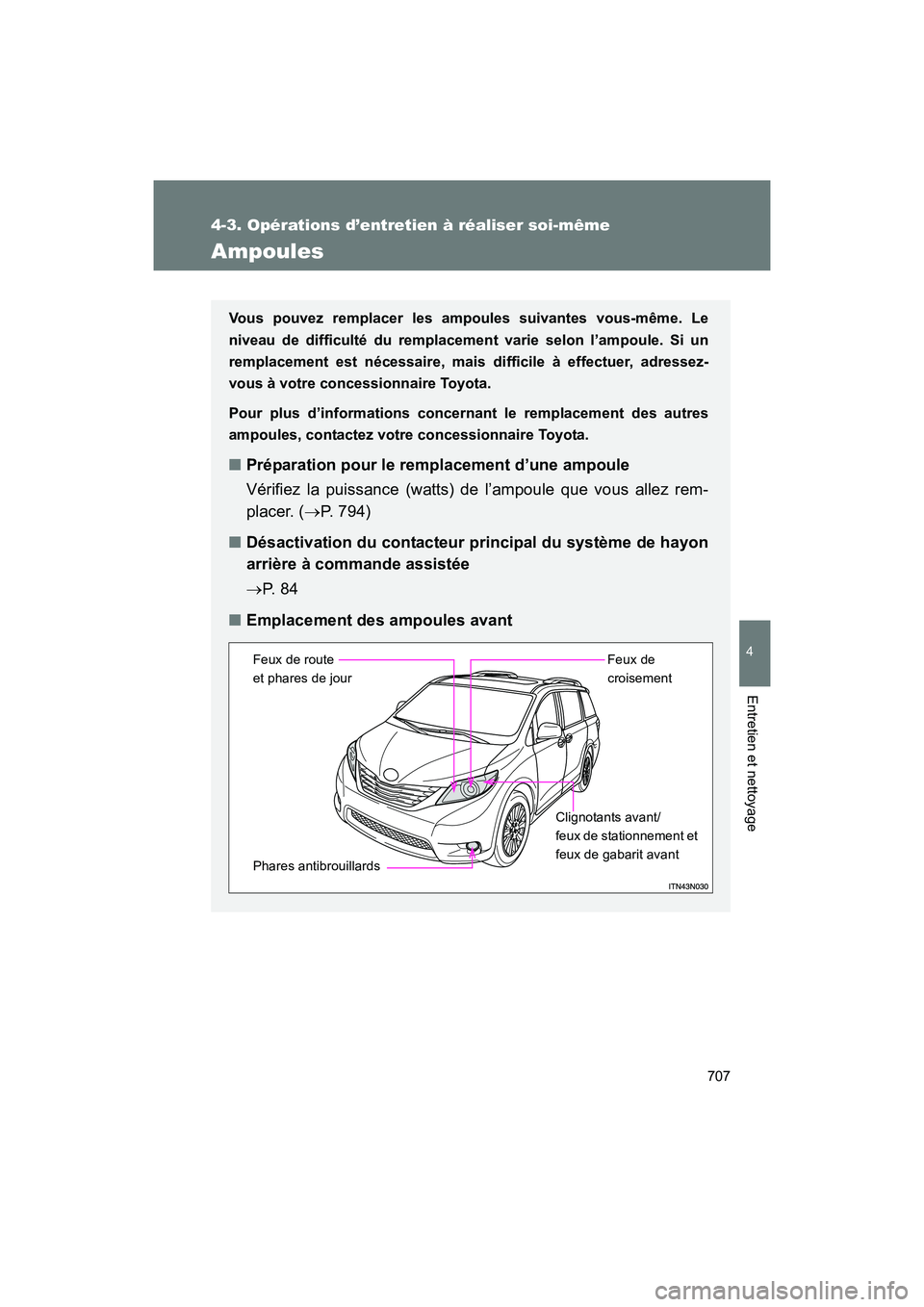

Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du remplacement varie selon l’ampoule. Si un
remplacement est nécessaire, mais di fficile à effectuer, adressez-
vous à votre concessionnaire Toyota.
Pour plus d’informations concer nant le remplacement des autres
ampoules, contactez votre concessionnaire Toyota.
■ Préparation pour le remplacement d’une ampoule
Vérifiez la puissance (watts) de l’ampoule que vous allez rem-
placer. ( →P. 794)
■ Désactivation du contacteur principal du système de hayon
arrière à commande assistée
→P. 8 4
■ Emplacement des ampoules avant
Phares antibrouillards Feux de route
et phares de jour Feux de
croisement
Clignotants avant/
feux de stationnement et
feux de gabarit avant

708 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)

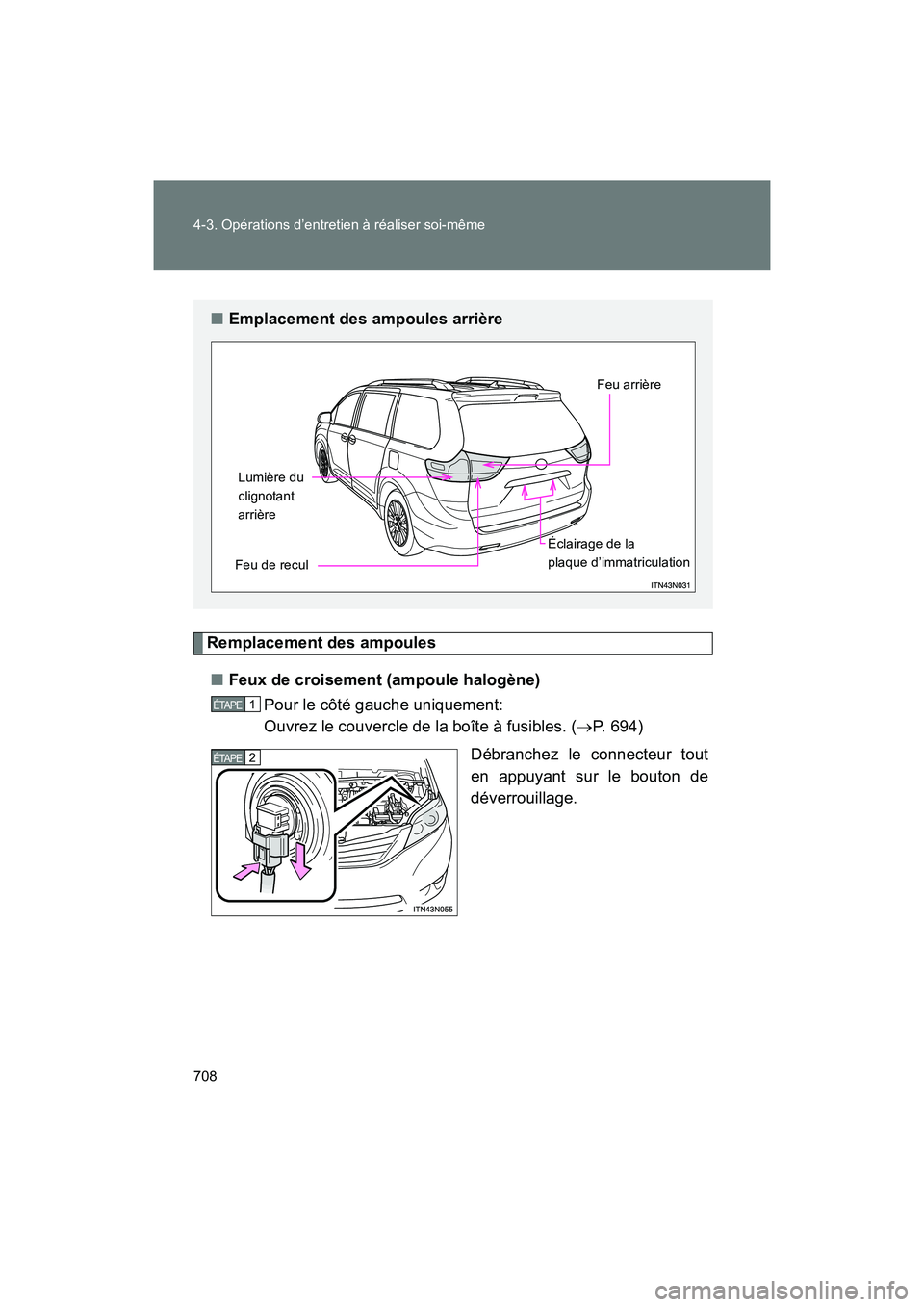

Remplacement des ampoules■ Feux de croisement (ampoule halogène)
Pour le côté gauche uniquement:
Ouvrez le couvercle de la boîte à fusibles. ( →P. 694)
Débranchez le connecteur tout
en appuyant sur le bouton de
déverrouillage.
■ Emplacement des ampoules arrière
Feu de reculLumière du
clignotant
arrière
Éclairage de la
plaque d’immatriculationFeu arrière
1 ÉTAPE
2 ÉTAPE

709
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.

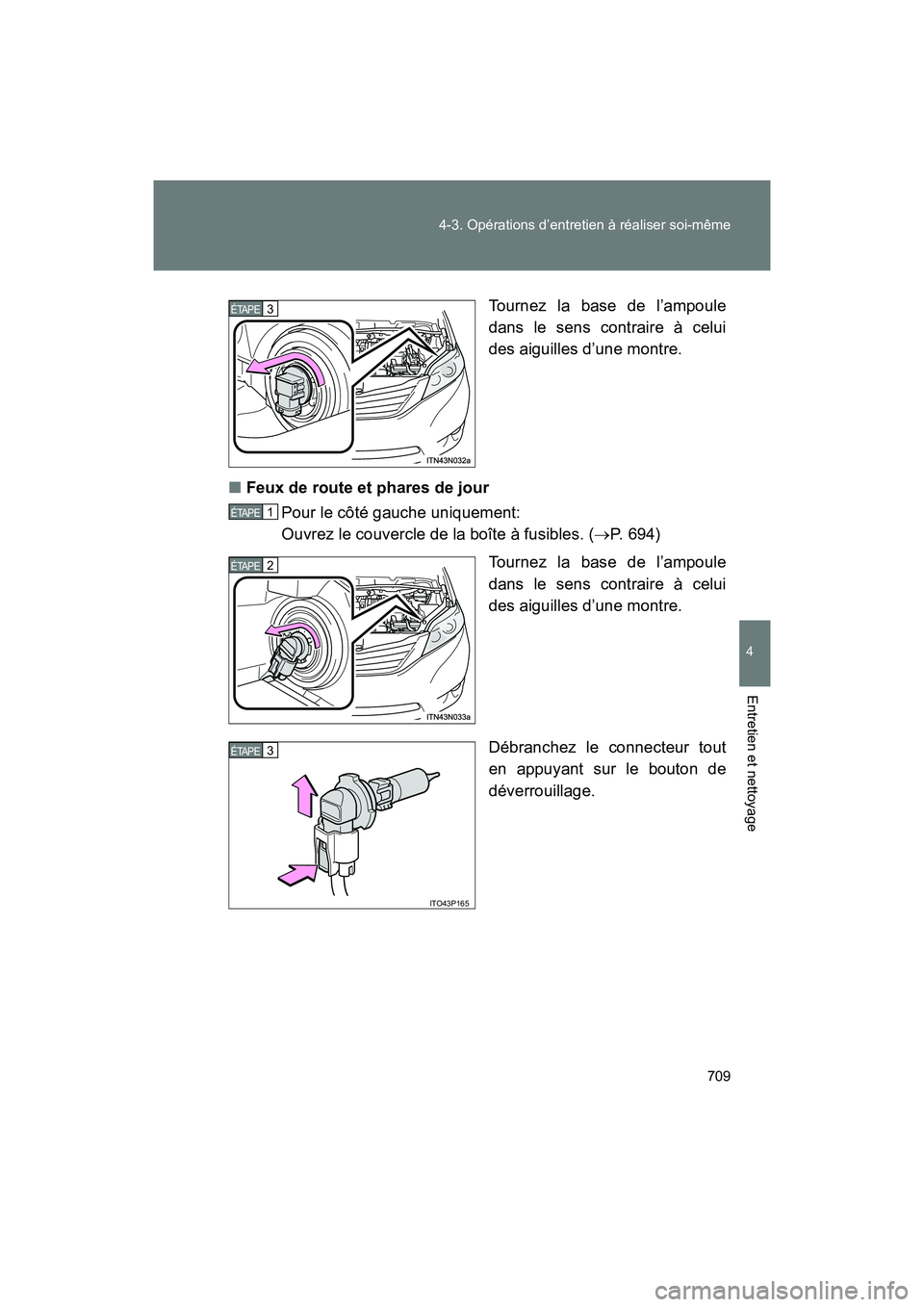

■ Feux de route et phares de jour
Pour le côté gauche uniquement:
Ouvrez le couvercle de la boîte à fusibles. ( →P. 694)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Débranchez le connecteur tout
en appuyant sur le bouton de
déverrouillage.
3 ÉTAPE
1 ÉTAPE
2 ÉTAPE
ITO43P165
3 ÉTAPE

710 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)■

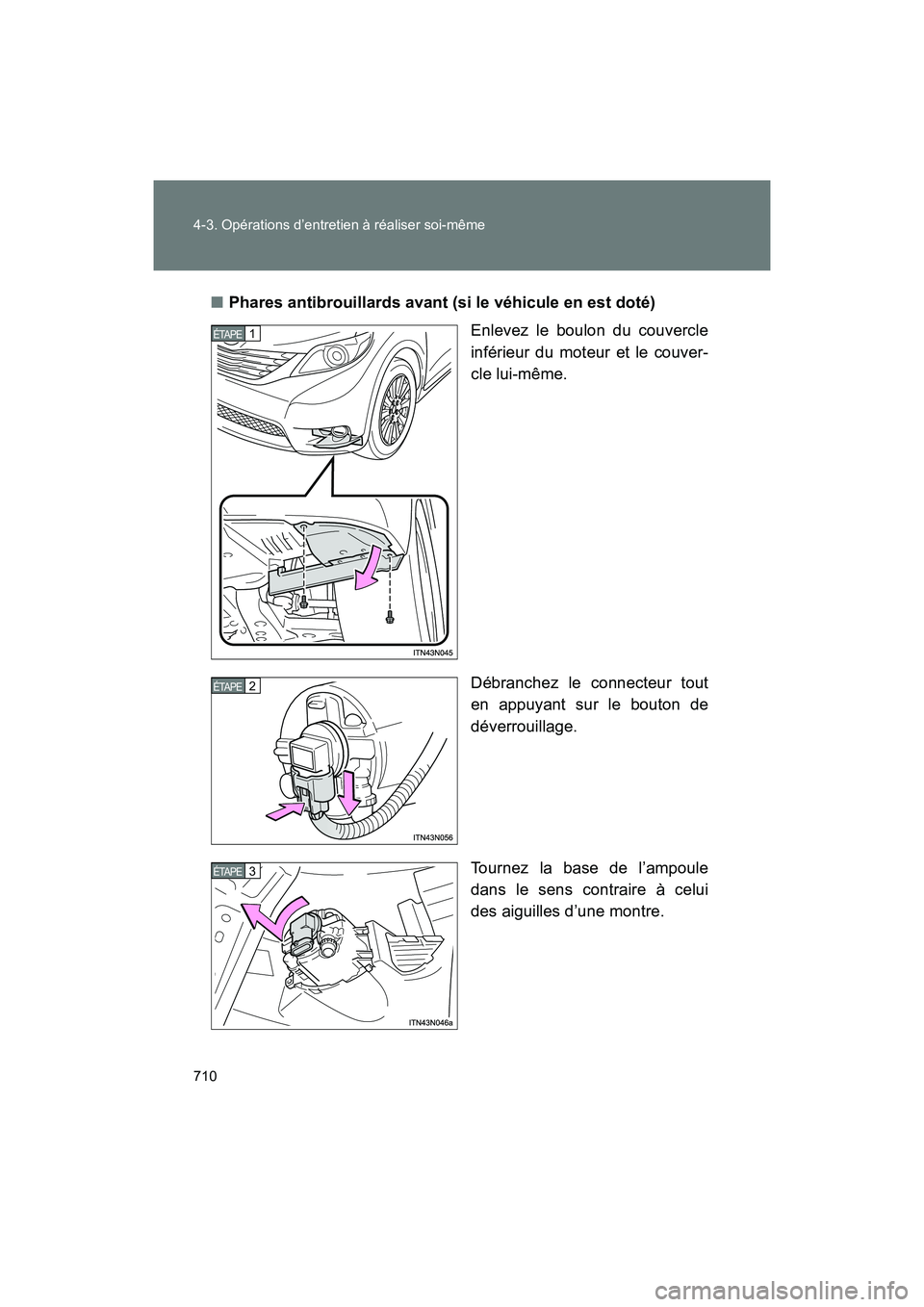

Phares antibrouillards avant (si le véhicule en est doté)
Enlevez le boulon du couvercle
inférieur du moteur et le couver-
cle lui-même.
Débranchez le connecteur tout
en appuyant sur le bouton de
déverrouillage.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
