4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)

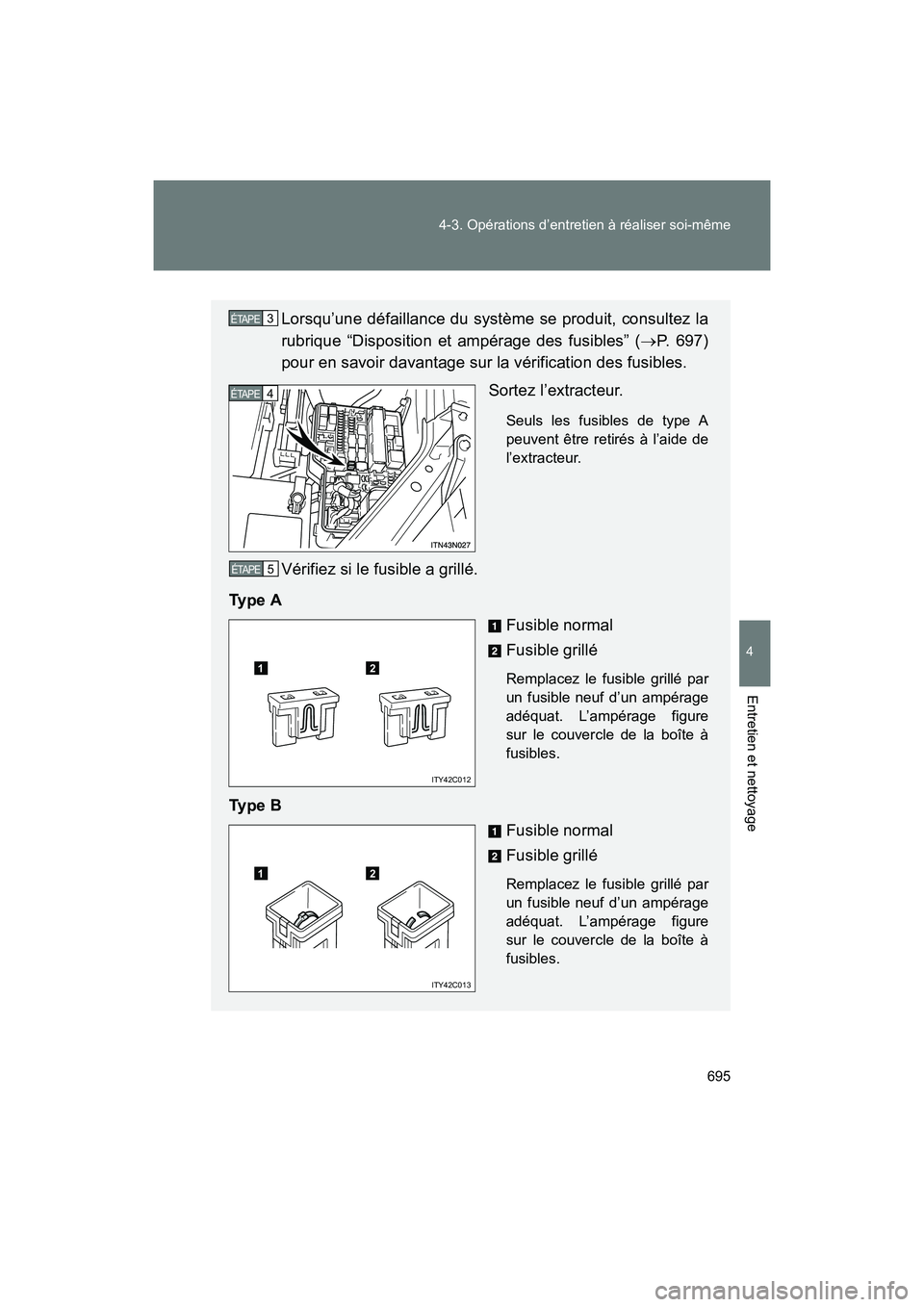

Lorsqu’une défaillance du système se produit, consultez la
rubrique “Disposition et ampérage des fusibles” (
→P. 697)
pour en savoir davantage sur la vérification des fusibles.
Sortez l’extracteur.
Seuls les fusibles de type A
peuvent être retirés à l’aide de
l’extracteur.
Vérifiez si le fusible a grillé.
Ty p e A Fusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’un ampérage
adéquat. L’ampérage figure
sur le couvercle de la boîte à
fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’un ampérage
adéquat. L’ampérage figure
sur le couvercle de la boîte à
fusibles.
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
12
ITY42C012
12
ITY42C013

696 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)

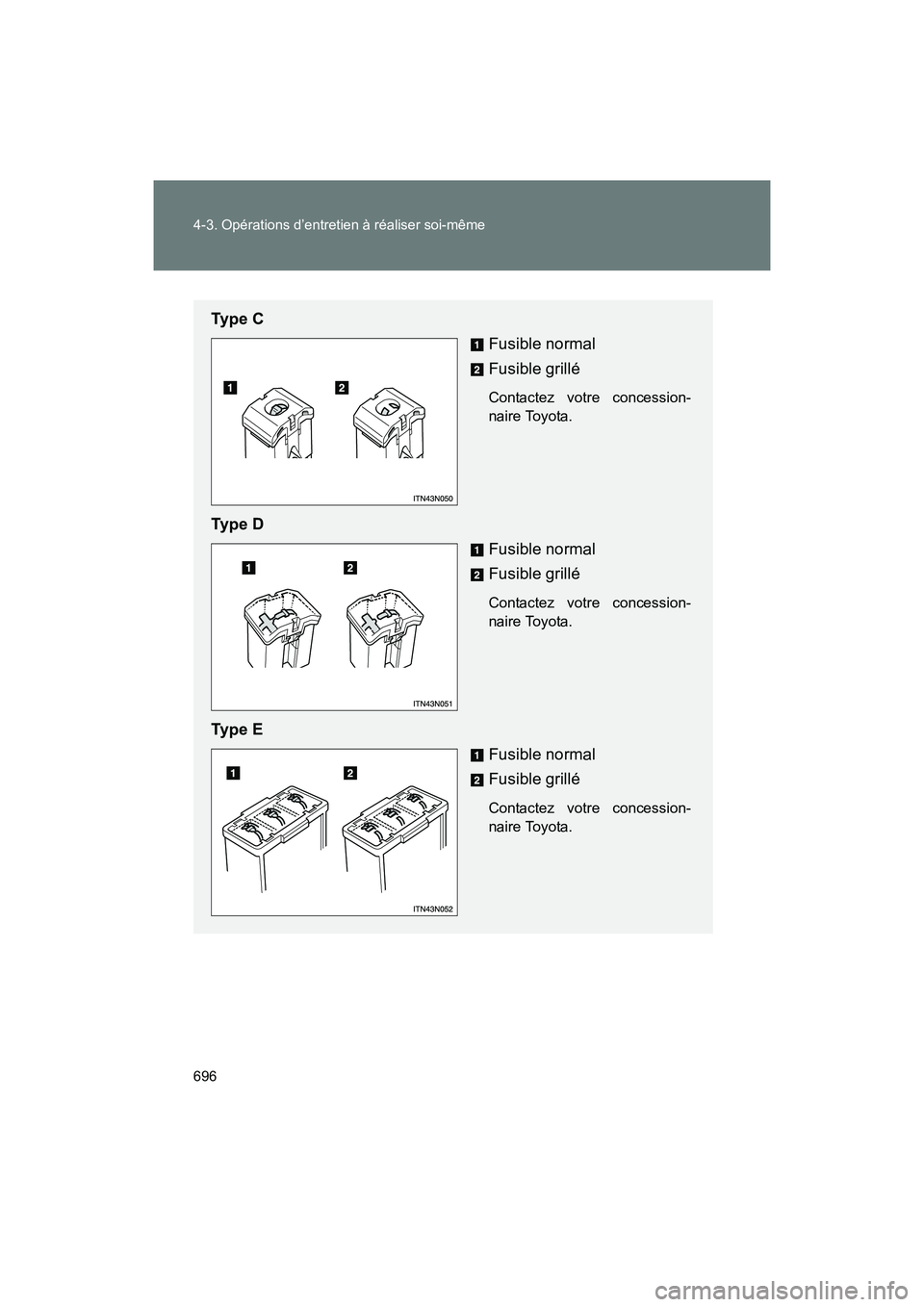

Ty p e CFusible normal
Fusible grillé
Contactez votre concession-
naire Toyota.
Ty p e DFusible normal
Fusible grillé
Contactez votre concession-
naire Toyota.
Ty p e EFusible normal
Fusible grillé
Contactez votre concession-
naire Toyota.

697
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)

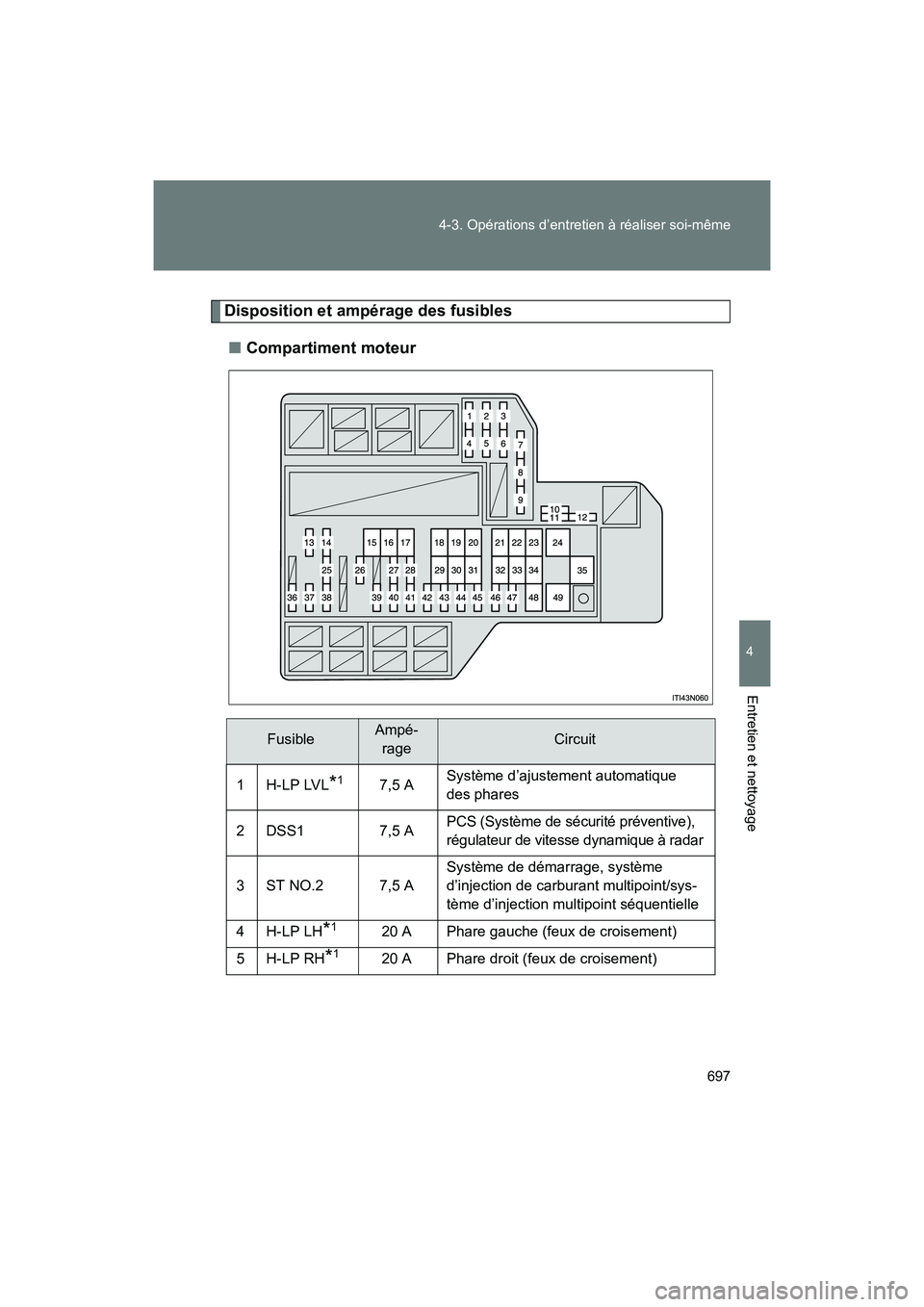

Disposition et ampérage des fusibles
■ Compartiment moteur
FusibleAmpé-
rageCircuit
1H-LP LVL
*17,5 A Système d’ajustement automatique
des phares
2 DSS1 7,5 A PCS (Système de sécurité préventive),
régulateur de vitesse dynamique à radar
3 ST NO.2 7,5 A Système de démarrage, système
d’injection de carburant multipoint/sys-
tème d’injection multipoint séquentielle
4H-LP LH
*120 A Phare gauche (feux de croisement)
5H-LP RH
*120 A Phare droit (feux de croisement)

698 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)
FusibleAmpé-rageCircuit

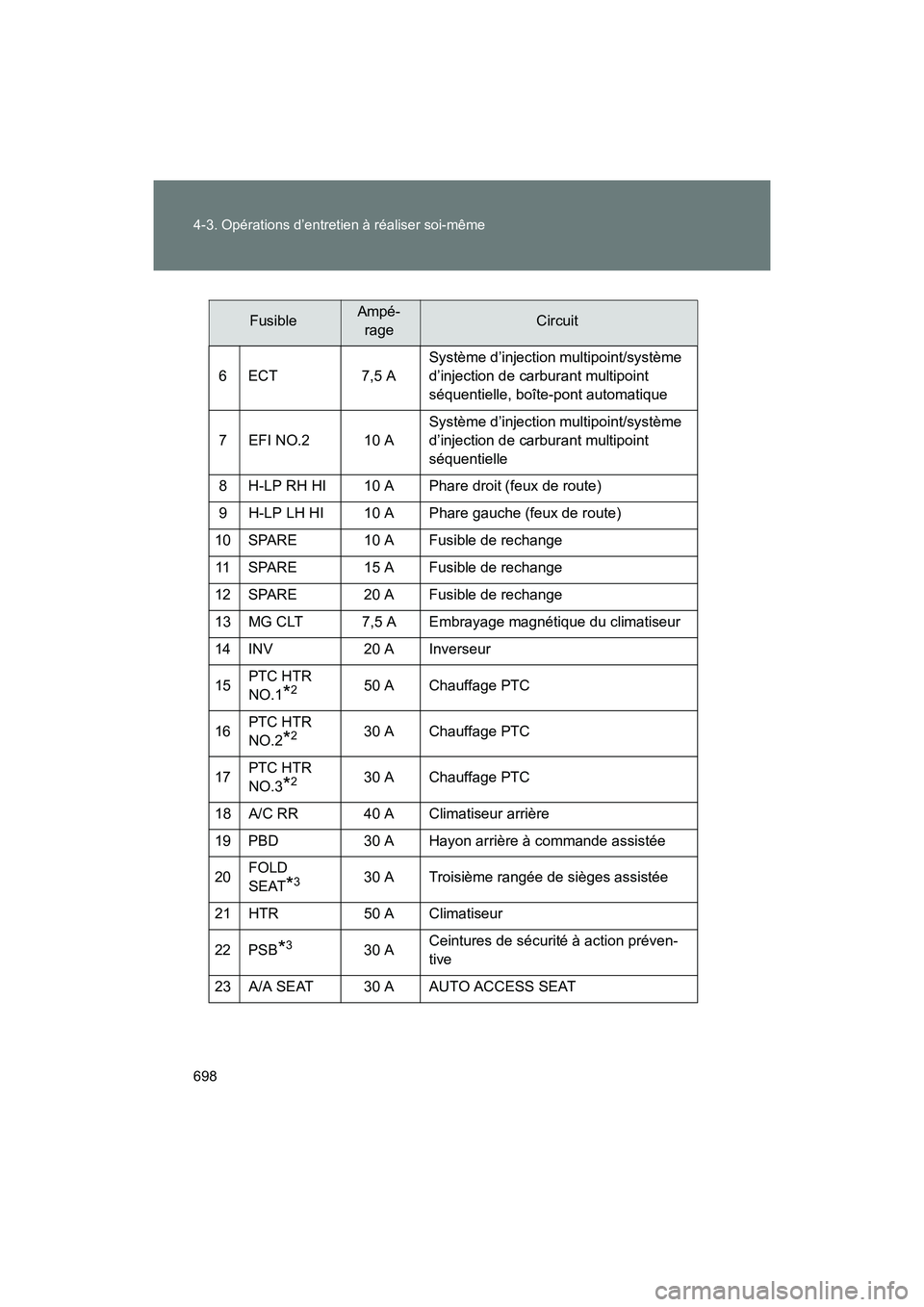

6 ECT 7,5 A Système d’injection multipoint/système
d’injection de carburant multipoint
séquentielle, boîte-pont automatique
7 EFI NO.2 10 A Système d’injection multipoint/système
d’injection de carburant multipoint
séquentielle
8 H-LP RH HI 10 A Phare droit (feux de route)
9 H-LP LH HI 10 A Phare gauche (feux de route)
10 SPARE 10 A Fusible de rechange 11 SPARE 15 A Fusible de rechange
12 SPARE 20 A Fusible de rechange
13 MG CLT 7,5 A Embrayage magnétique du climatiseur
14 INV 20 A Inverseur
15 PTC HTR
NO.1
*250 A Chauffage PTC
16 PTC HTR
NO.2
*230 A Chauffage PTC
17 PTC HTR
NO.3
*230 A Chauffage PTC
18 A/C RR 40 A Climatiseur arrière
19 PBD 30 A Hayon arrière à commande assistée
20 FOLD
SEAT
*330 A Troisième rangée de sièges assistée
21 HTR 50 A Climatiseur
22 PSB
*330 A Ceintures de sécurité à action préven-
tive
23 A/A SEAT 30 A AUTO ACCESS SEAT

699
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)
FusibleAmpé-
rageCircuit

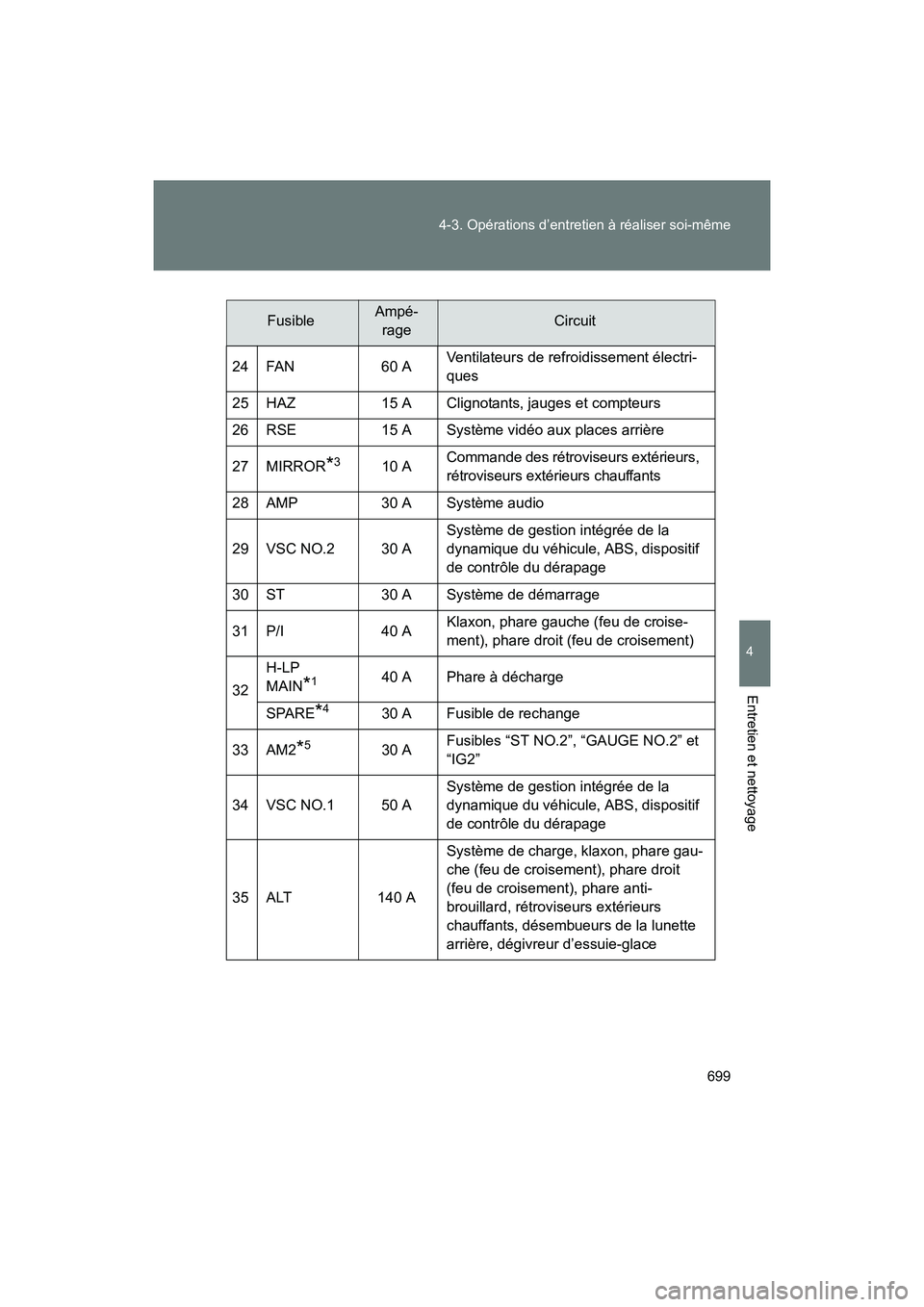

24 FAN 60 A Ventilateurs de refroidissement électri-
ques
25 HAZ 15 A Clignotants, jauges et compteurs
26 RSE 15 A Système vidéo aux places arrière
27 MIRROR
*310 A Commande des rétroviseurs extérieurs,
rétroviseurs extérieurs chauffants
28 AMP 30 A Système audio
29 VSC NO.2 30 A Système de gestion intégrée de la
dynamique du véhicule, ABS, dispositif
de contrôle du dérapage
30 ST 30 A Système de démarrage
31 P/I 40 A Klaxon, phare gauche (feu de croise-
ment), phare droit (feu de croisement)
32 H-LP
MAIN
*140 A Phare à décharge
SPARE
*430 A Fusible de rechange
33 AM2
*530 A Fusibles “ST NO.2”, “GAUGE NO.2” et
“IG2”
34 VSC NO.1 50 A Système de gestion intégrée de la
dynamique du véhicule, ABS, dispositif
de contrôle du dérapage
35 ALT 140 A Système de charge, klaxon, phare gau-
che (feu de croisement), phare droit
(feu de croisement), phare anti-
brouillard, rétroviseurs extérieurs
chauffants, désembueurs de la lunette
arrière, dégivreur d’essuie-glace

700 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45467D)
FusibleAmpé-rageCircuit
36 RAD NO.1 15 A Système audio
37 DOME 7,5 A Éclairage de courtoisie, éclairage de
lecture/intérieur, éclairage de lecture,
éclairage du contacteur du moteur, pla-
fonniers arrière, éclairage d’accueil aux
portières, éclairage du compartiment
de charge, jauges et les compteurs,
montre de bord
38 ECU-B 10 A ECU de carrosserie principale, sys-
tème Smart key, télécommande, hayon
arrière à commande assistée, porte
coulissante assistée, moniteur de rétro-
vision, écran multifonctions, glace
assistée, commande des rétroviseurs
extérieurs, capteur d’angle de bra-
quage, rétroviseur automatique inté-
rieur antireflet, télécommande du
AUTO ACCESS SEAT, système de
classification du passager avant
39 ETCS 10 A Système d’injection multipoint/système
d’injection de carburant multipoint
séquentielle
40 A/F 20 A Système d’injection multipoint/système
d’injection de carburant multipoint
séquentielle
41 STRG
LOCK
*620 A Système de verrouillage de direction
42 ALT-S 7,5 A Système de charge
43 INJ 25 A Système d’injection multipoint/système
d’injection multipoint séquentielle, fusi-
bles “IG NO.2” et “IG2”

701
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45467D)

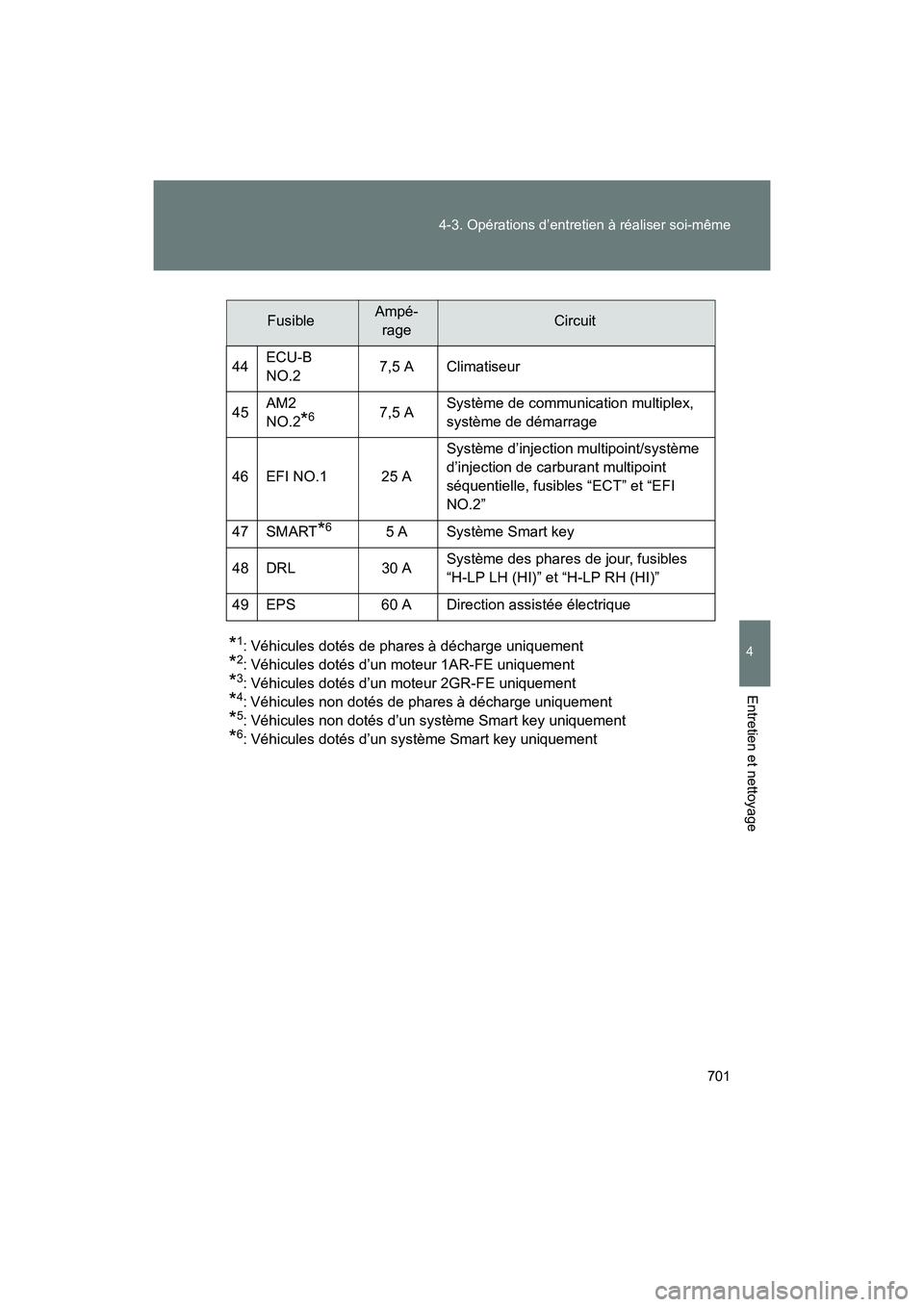

*1: Véhicules dotés de phares à décharge uniquement
*2: Véhicules dotés d’un moteur 1AR-FE uniquement
*3: Véhicules dotés d’un moteur 2GR-FE uniquement
*4: Véhicules non dotés de phares à décharge uniquement
*5: Véhicules non dotés d’un système Smart key uniquement
*6: Véhicules dotés d’un système Smart key uniquement
FusibleAmpé-
rageCircuit
44 ECU-B
NO.2 7,5 A Climatiseur
45 AM2
NO.2
*67,5 A Système de communication multiplex,
système de démarrage
46 EFI NO.1 25 A Système d’injection multipoint/système
d’injection de carburant multipoint
séquentielle, fusibles “ECT” et “EFI
NO.2”
47 SMART
*65 A Système Smart key
48 DRL 30 A Système des phares de jour, fusibles
“H-LP LH (HI)” et “H-LP RH (HI)”
49 EPS 60 A Direction assistée électrique

702 4-3. Opérations d’entretien à réaliser soi-même

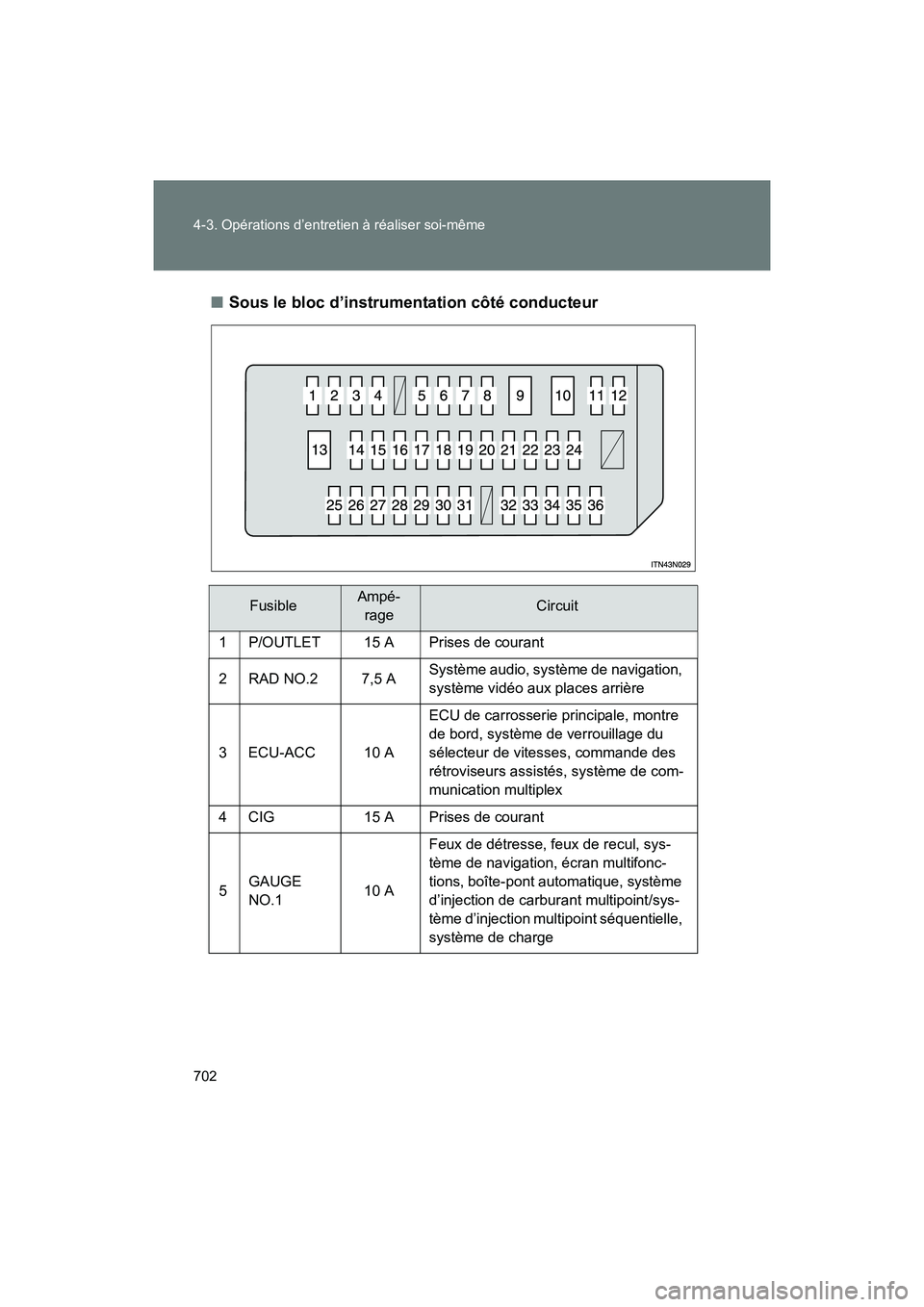

SIENNA_D (OM45467D)■
Sous le bloc d’instrumentation côté conducteur
FusibleAmpé-
rageCircuit
1P/OUTLET15 APrises de courant
2 RAD NO.2 7,5 A Système audio, système de navigation,
système vidéo aux places arrière
3 ECU-ACC 10 A ECU de carrosserie principale, montre
de bord, système de verrouillage du
sélecteur de vitesses, commande des
rétroviseurs assistés, système de com-
munication multiplex
4 CIG 15 A Prises de courant
5 GAUGE
NO.1 10 AFeux de détresse, feux de recul, sys-
tème de navigation, écran multifonc-
tions, boîte-pont automatique, système
d’injection de carburant multipoint/sys-
tème d’injection multipoint séquentielle,
système de charge
