2012 Lancia Flavia Manual de Uso e Manutenção (in Portuguese)

Componentes do Sistema do Air-
bag
O seu veículo poderá estar equipado
com os seguintes componentes de sis-
tema de airbags:
 Controlador de Protecção dos Ocu-pantes (ORC)
 Luz de Aviso de Airbag
 Volante e Coluna de Direcção
 Painel de Instrumentos
 Protector contra Impacto dos Joe- lhos
 Airbag Dianteiro Avançado do Condutor
 Airbag Dianteiro Avançado do Pas- sageiro
 Airbags Laterais Suplementares Montados nos Bancos (SAB)
 Sensores de Impactos Frontais e Laterais
 Pré­tensores dos cintos de segu- rança dianteiros, botão na fivela do
cinto de segurança e sensores de
posição do banco Funções dos Airbags Dianteiros
Avançados
O sistema de Airbags Dianteiros
Avançados dispõe de airbags de vários
níveis para condutor e passageiro
dianteiro. Este sistema proporciona
uma resposta apropriada a vários fac-
tores, entre os quais a gravidade e o
tipo de colisão, tal como determinado
pelo Controlador de Protecção dos
Ocupantes (ORC), que poderá rece-
ber informação dos sensores de im-
pacto na parte dianteira do veículo.
O insuflador de primeiro nível é ime-
diatamente despoletado durante um
impacto que exija a abertura do air-
bag. Esta baixa potência é usada em
colisões menos graves. Uma potência
mais alta é usada em colisões mais
graves.
AVISO!
 Não devem ser colocados quais-
quer objectos por cima ou perto
do airbag no painel de instrumen-
tos, pois podem causar ferimentos
no caso de haver uma colisão su-
ficientemente grave para accionar
o airbag.
 Não coloque nada em cima ou à
volta das coberturas do airbag
nem tente abri-las manualmente.
Pode danificar os airbags e pode
sofrer lesões uma vez que os air-
bags podem já não estar funcio-
nais. As coberturas protectoras
das almofadas dos airbags foram
concebidas para abrir apenas
quando os airbags forem insufla-
dos.
 Não perfure, corte nem altere o
protector dos joelhos de qualquer
forma.
 Não monte quaisquer acessórios
no protector dos joelhos, tais como
luzes de alarme, sistemas estéreo,
rádios, etc.
34

Airbags Laterais Suplementares
Montados nos Bancos (SAB)
Os Airbags Laterais Suplementares
Montados nos Bancos (SAB) propor-
cionam maior protecção ao ocupante
em caso de impacto lateral. Os SAB
estão marcados com uma etiqueta de
airbag cosida no lado exterior dos
bancos dianteiros.
Quando o airbag abre, abre a costura
entre a parte da frente e a parte lateral
da cobertura do banco. Cada airbag
abre-se de forma independente, isto é,
um impacto do lado esquerdo faz
abrir apenas o airbag da esquerda e
um impacto do lado direito faz abrir
apenas o airbag da direita.
AVISO!
Não utilize coberturas acessórias
para os bancos nem coloque objectos
entre si e os airbags laterais; o de-
sempenho pode ser adversamente
afectado e/ou os objectos poderão
ser projectados contra si, causando
graves lesões.
Protectores de Impacto dos Joe-
lhos
Os Protectores de Impacto dos Joelhos
ajudam a proteger os joelhos do con-
dutor e do passageiro da frente e faci-
litam o posicionamento dos pas-
sageiros dianteiros para que haja uma
melhor interacção com os Airbags
Dianteiros Avançados.
Em conjunto com os cintos de segu-
rança e os pré­tensores, os Airbags
Dianteiros Avançados e os protectores
dos joelhos oferecem uma melhor pro-
tecção ao condutor e ao passageiro
dianteiro. Os airbags laterais também
funcionam com os cintos de segu-
rança para aumentar a protecção dos
ocupantes. SENSORES E CONTROLOS
DE ABERTURA DOS AIR-
BAGS
Controlador de Protecção dos
Ocupantes (ORC)
O
ORC faz parte de um sistema de
segurança regulado a nível federal e
obrigatório para este veículo.
O ORC determina se a abertura dos
airbags dianteiros e/ou laterais é ne-
cessária numa colisão frontal ou late-
ral. Com base nos sinais dos sensores
de impacto, um ORC electrónico cen-
tral acciona os Airbags Dianteiros
Avançados, os Airbags Laterais Su-
plementares Montados nos Bancos
(SAB) e os pré­tensores dos cintos de
segurança da frente, conforme neces-
sário, dependendo de vários factores,
incluindo a gravidade e o tipo de im-
pacto.
Os Airbags Dianteiros Avançados fo-
ram concebidos para proporcionar
uma protecção adicional, sendo com-
plementos aos cintos de segurança em
determinadas colisões frontais, de-
pendendo de vários factores, in-
cluindo a gravidade e o tipo de coli-
Airbag Lateral Suplementar Montado no Banco
35

são. Não é esperado que os Airbags
Dianteiros Avançados reduzam o risco
de ferimentos em colisões traseiras,
laterais ou capotamentos.
Os Airbags Dianteiros Avançados não
são accionados em todas as colisões
frontais, incluindo algumas que pos-
sam causar danos substanciais ao ve-
ículo — por exemplo, algumas coli-
sões com postes, batidas em traseiras
de camiões e colisões com desvio de
ângulo. Por outro lado, dependendo
do tipo e local de impacto, os Airbags
Dianteiros Avançados podem abrir
em colisões com poucos danos na
dianteira do veículo, mas que provo-
cam uma forte desaceleração inicial.
Os airbags laterais não abrirão em
todas as colisões laterais. A abertura
dos airbags laterais irá depender da
gravidade e do tipo de colisão.
Uma vez que os sensores do airbag
medem a desaceleração do veículo ao
longo do tempo, a velocidade do veí­
culo e os danos nos mesmos não são
indicadores certos de um airbag ter
sido aberto ou não.Os cintos de segurança são necessá­
rios para a sua protecção em todas as
colisões e também para o manter na
posição correcta, afastado de um air-
bag insuflado.
Sempre que a ignição estiver nas po-
sições START (Ligar) ou ON/RUN
(Ligado/A Trabalhar), o ORC verifica
o funcionamento dos componentes
electrónicos do sistema de airbags. Se
a chave estiver na posição OFF (Des-
ligado), na posição ACC (Acessórios)
ou não estiver na ignição, os airbags
não estarão ligados e não abrirão.
O ORC contém um sistema de alimen-
tação de reserva que abre os airbags
mesmo que a bateria fique sem carga
ou se desligue antes da abertura.
Além disso, o ORC acende a
Luz de Aviso de Airbag no
painel de instrumentos du-
rante cerca de seis a oito
segundos para uma verificação auto-
mática quando a ignição é accionada.
Após a verificação automática, a Luz
de Aviso de Airbag apaga-se. Se o
ORC detectar uma anomalia em qual-
quer parte do sistema, acende a Luz de Aviso de Airbag, momentânea ou
continuamente. Soará um único sinal
sonoro se a luz acender novamente
após o arranque inicial.
Também inclui mecanismos de diag-
nóstico que acendem a Luz de Aviso
do Airbag no painel de instrumentos,
caso seja detectada uma avaria que
afecte o sistema de airbags. Os meca-
nismos de diagnóstico também regis-
tam a natureza da avaria.
AVISO!
Ignorar a Luz de Aviso do Airbag no
painel de instrumentos pode
traduzir-se na indisponibilidade dos
airbags em caso de colisão. Se a luz
não se acender durante uma verifi-
cação da lâmpada ao ligar a ignição,
ficar ligada depois de colocar o veí­
culo a trabalhar ou se acender en-
quanto conduz, peça de imediato a
um concessionário autorizado que
verifique o sistema de airbags.
Insufladores dos Airbags Diantei-
ros Avançados do Condutor e do
Passageiro
Os Insufladores dos Airbags Diantei-
ros Avançados do Condutor e do Pas-
36

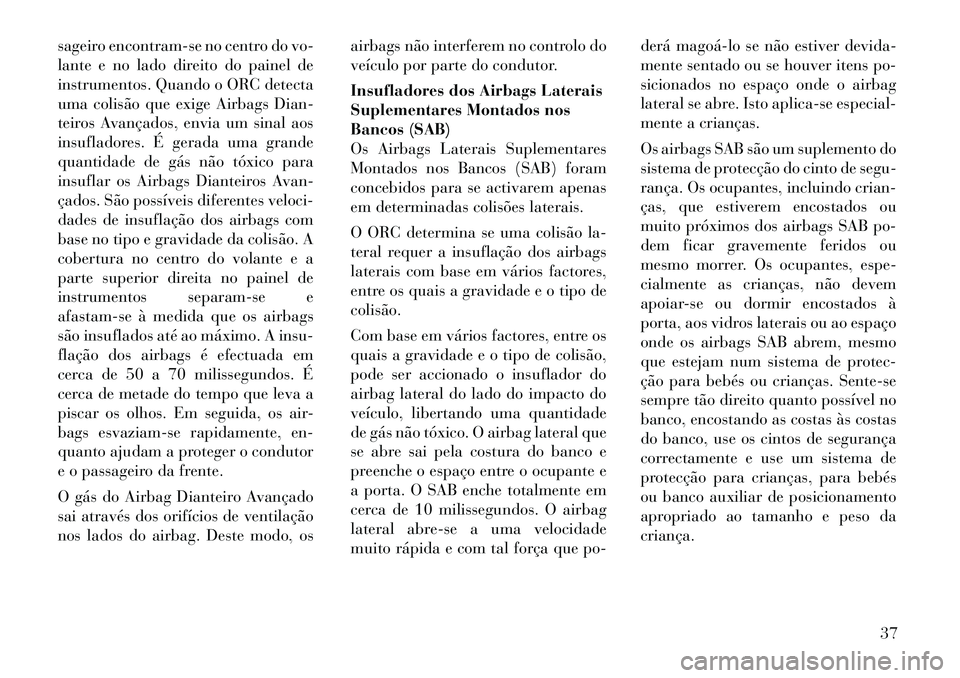

sageiro encontram-se no centro do vo-
lante e no lado direito do painel de
instrumentos. Quando o ORC detecta
uma colisão que exige Airbags Dian-
teiros Avançados, envia um sinal aos
insufladores. É gerada uma grande
quantidade de gás não tóxico para
insuflar os Airbags Dianteiros Avan-
çados. São possíveis diferentes veloci-
dades de insuflação dos airbags com
base no tipo e gravidade da colisão. A
cobertura no centro do volante e a
parte superior direita no painel de
instrumentos separam-se e
afastam-se à medida que os airbags
são insuflados até ao máximo. A insu-
flação dos airbags é efectuada em
cerca de 50 a 70 milissegundos. É
cerca de metade do tempo que leva a
piscar os olhos. Em seguida, os air-
bags esvaziam-se rapidamente, en-
quanto ajudam a proteger o condutor
e o passageiro da frente.
O gás do Airbag Dianteiro Avançado
sai através dos orifícios de ventilação
nos lados do airbag. Deste modo, osairbags não interferem no controlo do
veículo por parte do condutor.
Insufladores dos Airbags Laterais
Suplementares Montados nos
Bancos (SAB)
Os Airbags Laterais Suplementares
Montados nos Bancos (SAB) foram
concebidos para se activarem apenas
em determinadas colisões laterais.
O ORC determina se uma colisão la-
teral requer a insuflação dos airbags
laterais com base em vários factores,
entre os quais a gravidade e o tipo de
colisão.
Com base em vários factores, entre os
quais a gravidade e o tipo de colisão,
pode ser accionado o insuflador do
airbag lateral do lado do impacto do
veículo, libertando uma quantidade
de gás não tóxico. O airbag lateral que
se abre sai pela costura do banco e
preenche o espaço entre o ocupante e
a porta. O SAB enche totalmente em
cerca de 10 milissegundos. O airbag
lateral abre-se a uma velocidade
muito rápida e com tal força que po-derá magoá­lo se não estiver devida-
mente sentado ou se houver itens po-
sicionados no espaço onde o airbag
lateral se abre. Isto aplica-se especial-
mente a crianças.
Os airbags SAB são um suplemento do
sistema de protecção do cinto de segu-
rança. Os ocupantes, incluindo crian-
ças, que estiverem encostados ou
muito próximos dos airbags SAB po-
dem ficar gravemente feridos ou
mesmo morrer. Os ocupantes, espe-
cialmente as crianças, não devem
apoiar-se ou dormir encostados à
porta, aos vidros laterais ou ao espaço
onde os airbags SAB abrem, mesmo
que estejam num sistema de protec-
ção para bebés ou crianças. Sente-se
sempre tão direito quanto possível no
banco, encostando as costas às costas
do banco, use os cintos de segurança
correctamente e use um sistema de
protecção para crianças, para bebés
ou banco auxiliar de posicionamento
apropriado ao tamanho e peso da
criança.
37

Sensores de Impactos Frontais e
Laterais
Em impactos frontais e laterais, os
sensores de impacto podem ajudar o
ORC a determinar a resposta ade-
quada às situações.
Sistema de Resposta Melhorada a
Acidentes
Na eventualidade de um impacto que
cause a abertura do airbag, se a rede
de comunicação e energia do veículo
permanecerem intactas, dependendo
da natureza do impacto, o ORC irá
determinar se o Sistema de Resposta
Melhorada a Acidentes executa as se-
guintes funções:
 Corta a passagem de combustívelpara o motor.
 As luzes de perigo piscam enquanto a bateria tiver carga ou até a chave
de ignição ser desligada.
 Acende as luzes interiores, que fi- cam acesas enquanto a bateria tiver
carga ou até a chave de ignição ser
removida.
 Destranca as portas automatica- mente. Para reiniciar as funções do Sistema
de Resposta Melhorada a Acidentes
após um incidente, o interruptor de
ignição deve ser mudado de IGN ON
(Ignição ligada) para IGN OFF (Igni-
ção desligada).
Em Caso de Insuflação dos Air-
bags
Os airbags dianteiros são concebidos
para se esvaziarem imediatamente
após a abertura.
NOTA:
Os airbags dianteiros e/ou laterais
não abrirão em todas as colisões.
Isto não significa que existe um
problema com o sistema de air-
bags.
Se sofrer uma colisão que faça os air-
bags abrirem, pode acontecer uma, ou
todas, das seguintes situações:
 O material do airbag de nylon pode,
por vezes, causar abrasão e/ou
avermelhar a pele do condutor e do
passageiro da frente quando os air-
bags abrem e desdobram. A sensa-
ção de abrasão é semelhante à sen-
sação de queimadura provocada
por uma corda que roce a pele ou quando se desliza numa alcatifa ou
no chão de um ginásio. Não é pro-
vocada pelo contacto com produtos
químicos. Não é permanente e, nor-
malmente, passa rapidamente. No
entanto, se no prazo de alguns dias
ainda não tiver cicatrizado signifi-
cativamente, ou se tiver alguma ir-
ritação, consulte imediatamente o
médico.
 À medida que os airbags se esva- ziam, poderá observar algumas
partículas parecidas com fumo. As
partículas são um derivado normal
do processo que gera o gás não tó­
xico utilizado na insuflação do air-
bag. Estas partículas transportadas
pelo ar podem irritar a pele, os
olhos, o nariz ou a garganta. Se
sentir irritação na pele ou nos olhos,
limpe essa zona com água fria. Em
relação à irritação do nariz e da
garganta, apanhe ar fresco. Se a
irritação persistir, consulte o mé­
dico. Se estas partículas se infiltra-
rem na roupa, siga as instruções do
fabricante em relação à limpeza do
vestuário.
38

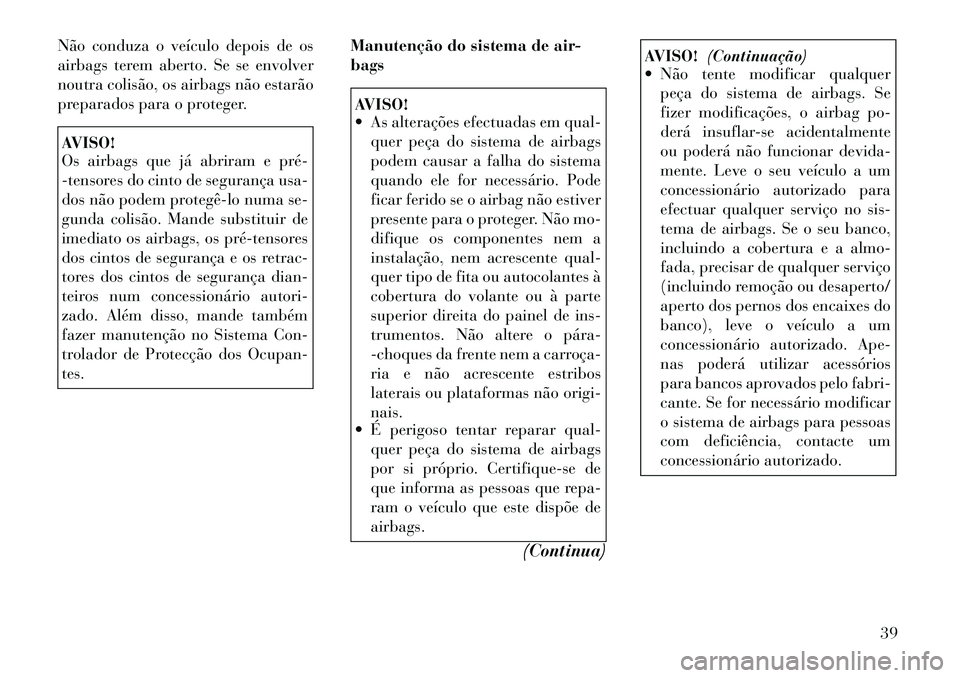

Não conduza o veículo depois de os
airbags terem aberto. Se se envolver
noutra colisão, os airbags não estarão
preparados para o proteger.AVISO!
Os airbags que já abriram e pré­
-tensores do cinto de segurança usa-
dos não podem protegê­lo numa se-
gunda colisão. Mande substituir de
imediato os airbags, os pré­tensores
dos cintos de segurança e os retrac-
tores dos cintos de segurança dian-
teiros num concessionário autori-
zado. Além disso, mande também
fazer manutenção no Sistema Con-
trolador de Protecção dos Ocupan-
tes.Manutenção do sistema de air-
bags
AVISO!
 As alterações efectuadas em qual-
quer peça do sistema de airbags
podem causar a falha do sistema
quando ele for necessário. Pode
ficar ferido se o airbag não estiver
presente para o proteger. Não mo-
difique os componentes nem a
instalação, nem acrescente qual-
quer tipo de fita ou autocolantes à
cobertura do volante ou à parte
superior direita do painel de ins-
trumentos. Não altere o pára­
-choques da frente nem a carroça­
ria e não acrescente estribos
laterais ou plataformas não origi-
nais.
 É perigoso tentar reparar qual-
quer peça do sistema de airbags
por si próprio. Certifique-se de
que informa as pessoas que repa-
ram o veículo que este dispõe de
airbags.
(Continua)
AVISO!(Continuação)
 Não tente modificar qualquer
peça do sistema de airbags. Se
fizer modificações, o airbag po-
derá insuflar-se acidentalmente
ou poderá não funcionar devida-
mente. Leve o seu veículo a um
concessionário autorizado para
efectuar qualquer serviço no sis-
tema de airbags. Se o seu banco,
incluindo a cobertura e a almo-
fada, precisar de qualquer serviço
(incluindo remoção ou desaperto/
aperto dos pernos dos encaixes do
banco), leve o veículo a um
concessionário autorizado. Ape-
nas poderá utilizar acessórios
para bancos aprovados pelo fabri-
cante. Se for necessário modificar
o sistema de airbags para pessoas
com deficiência, contacte um
concessionário autorizado.
39

Luz de Aviso de AirbagÉ necessário que os airbags
estejam prontos para en-
cher para o proteger em
caso de colisão. A Luz de
Aviso do Airbag vigia os circuitos in-
ternos e fios interligados associados
com os componentes eléctricos do sis-
tema de airbags. Embora o sistema de
airbags tenha sido concebido para
não necessitar de manutenção, se
ocorrer alguma das seguintes situa-
ções, peça de imediato a um conces-
sionário autorizado que o verifique.
 A Luz de Aviso do Airbag não se acende nos primeiros quatro a oito
segundos após ter ligado o inter-
ruptor da ignição para a posição
ON/RUN (Ligado/A Trabalhar).
 A Luz de Aviso do Airbag mantém­se acesa depois do inter-
valo de quatro a oito segundos.
 A Luz de Aviso do Airbag acende intermitentemente ou mantém­se
acesa enquanto conduz. NOTA:
Se o velocímetro, o conta­rotações
ou qualquer instrumento de medi-
ção relacionado com o motor não
estiver a funcionar, o Controlador
de Protecção dos Ocupantes (ORC)
também poderá estar desactivado.
Os airbags poderão não estar
prontos a serem insuflados para
sua protecção. Verifique imediata-
mente o bloco de fusíveis para ver
se há algum fusível queimado.
Consulte a etiqueta situada no in-
terior da tampa do bloco de fusí­
veis para saber qual o fusível que
corresponde ao airbag. Consulte o
seu concessionário autorizado se o
fusível estiver em bom estado.
GRAVADOR DE DADOS DE
INCIDENTES (EDR)
Este veículo está equipado com um
Gravador de Dados de Incidentes
(EDR). O principal objectivo de um
EDR é registar, em casos de colisão ou
quase colisão, a abertura de um air-
bag ou a colisão com um obstáculo na
estrada, dados que o ajudem a perce-
ber como foi o desempenho dos siste-
mas do veículo. O EDR foi concebido
para registar dados relacionados com
a dinâmica do veículo e os sistemas de
segurança durante um curto período
de tempo, normalmente 30 segundos
ou menos. O EDR neste veículo foi
concebido para registar dados como:
 Como os vários sistemas no seu ve-
ículo funcionaram;
 Se os cintos de segurança do condu- tor ou do passageiro estavam aper-
tados;
 A forma como o condutor estava a carregar no acelerador ou no travão
(no caso de ter carregado); e,
 A que velocidade ia o veículo.
Estes dados podem ajudar a perceber
melhor em que circunstâncias as coli-
sões e os ferimentos ocorreram.40

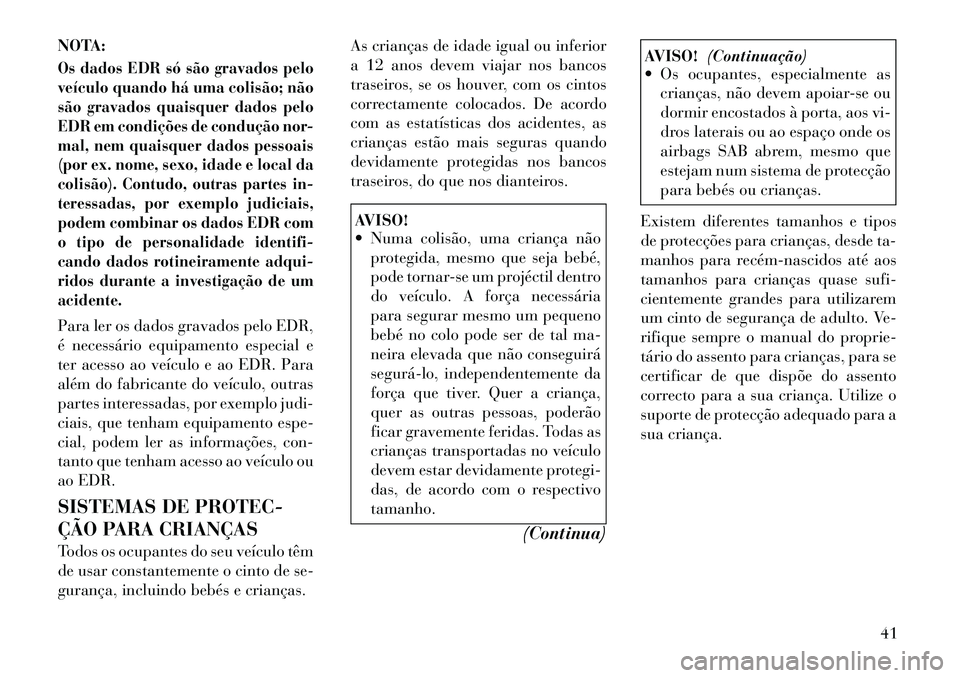

NOTA:Os dados EDR só são gravados pelo
veículo quando há uma colisão; não
são gravados quaisquer dados pelo
EDR em condições de condução nor-
mal, nem quaisquer dados pessoais
(por ex. nome, sexo, idade e local da
colisão). Contudo, outras partes in-
teressadas, por exemplo judiciais,
podem combinar os dados EDR com
o tipo de personalidade identifi-
cando dados rotineiramente adqui-
ridos durante a investigação de um
acidente.Para ler os dados gravados pelo EDR,
é necessário equipamento especial e
ter acesso ao veículo e ao EDR. Para
além do fabricante do veículo, outras
partes interessadas, por exemplo judi-
ciais, que tenham equipamento espe-
cial, podem ler as informações, con-
tanto que tenham acesso ao veículo ou
ao EDR.
SISTEMAS DE PROTEC-
ÇÃO PARA CRIANÇAS
Todos os ocupantes do seu veículo têm
de usar constantemente o cinto de se-
gurança, incluindo bebés e crianças.As crianças de idade igual ou inferior
a 12 anos devem viajar nos bancos
traseiros, se os houver, com os cintos
correctamente colocados. De acordo
com as estatísticas dos acidentes, as
crianças estão mais seguras quando
devidamente protegidas nos bancos
traseiros, do que nos dianteiros.
AVISO!
 Numa colisão, uma criança não
protegida, mesmo que seja bebé,
pode tornar-se um projéctil dentro
do veículo. A força necessária
para segurar mesmo um pequeno
bebé no colo pode ser de tal ma-
neira elevada que não conseguirá
segurá­lo, independentemente da
força que tiver. Quer a criança,
quer as outras pessoas, poderão
ficar gravemente feridas. Todas as
crianças transportadas no veículo
devem estar devidamente protegi-
das, de acordo com o respectivo
tamanho.
(Continua)
AVISO!(Continuação)
 Os ocupantes, especialmente as
crianças, não devem apoiar-se ou
dormir encostados à porta, aos vi-
dros laterais ou ao espaço onde os
airbags SAB abrem, mesmo que
estejam num sistema de protecção
para bebés ou crianças.
Existem diferentes tamanhos e tipos
de protecções para crianças, desde ta-
manhos para recém­nascidos até aos
tamanhos para crianças quase sufi-
cientemente grandes para utilizarem
um cinto de segurança de adulto. Ve-
rifique sempre o manual do proprie-
tário do assento para crianças, para se
certificar de que dispõe do assento
correcto para a sua criança. Utilize o
suporte de protecção adequado para a
sua criança.
41
