Cavidade Fusível de Cartucho Mini FusívelDescrição
30 —20 Amp Amarelo Funcionamento da Ignição — Bancos Aquecidos
(para versões/mercados onde esteja disponível)
31 —10 Amp Vermelho Lava Faróis (para versões/mercados onde esteja
disponível)
32 30 Amp Cor-de-rosa —Relé de Encerramento Automático (ASD) 1
33 —10 Amp Vermelho Grupo de Interruptores/Conector da Ligação de
Diagnóstico/Módulo de Controlo da Transmissão
(PCM)
34 30 Amp Cor-de-rosa —Módulo Antibloqueio dos Travões (ABS) (para
versões/mercados onde esteja disponível)/Módulo
do Sistema Electrónico de Controlo da Estabili-
dade (ESC) (para versões/mercados onde esteja
disponível)
35 40 Amp Verde —Módulo Antibloqueio dos Travões (ABS) (para
versões/mercados onde esteja disponível)/Módulo
do Sistema Electrónico de Controlo da Estabili-
dade (ESC) (para versões/mercados onde esteja
disponível)
36 30 Amp Cor-de-rosa —Módulo da Porta do Passageiro (PDM)/Módulo da
Porta do Condutor (DDM)
37 —25 Amp Natural Módulo da Capota (para versões/mercados onde
esteja disponível)
226

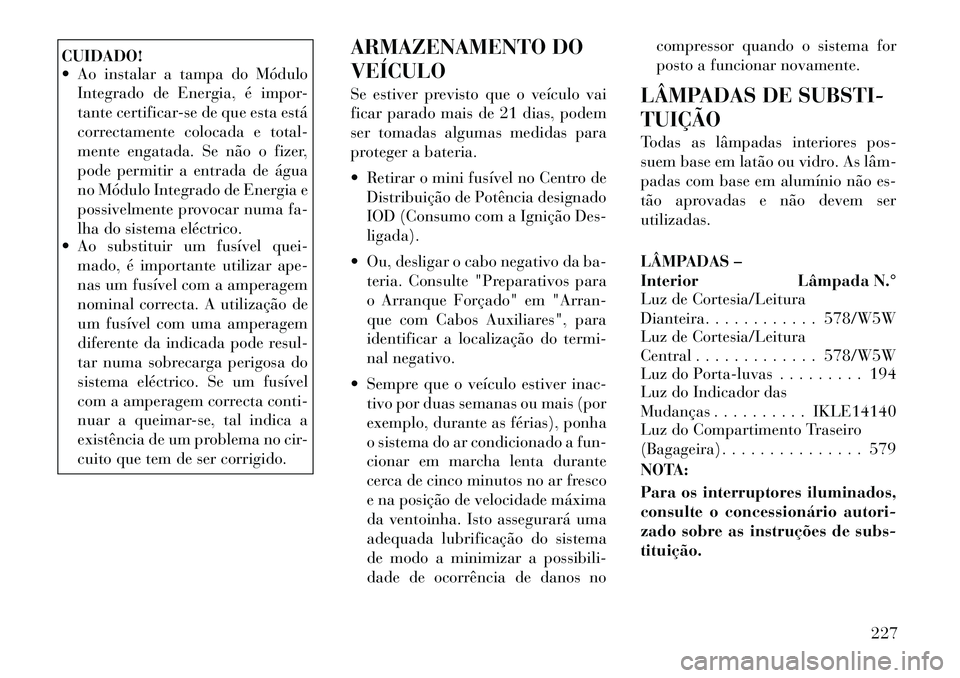

CUIDADO!
 Ao instalar a tampa do MóduloIntegrado de Energia, é impor-
tante certificar-se de que esta está
correctamente colocada e total-
mente engatada. Se não o fizer,
pode permitir a entrada de água
no Módulo Integrado de Energia e
possivelmente provocar numa fa-
lha do sistema eléctrico.
 Ao substituir um fusível quei-
mado, é importante utilizar ape-
nas um fusível com a amperagem
nominal correcta. A utilização de
um fusível com uma amperagem
diferente da indicada pode resul-
tar numa sobrecarga perigosa do
sistema eléctrico. Se um fusível
com a amperagem correcta conti-
nuar a queimar-se, tal indica a
existência de um problema no cir-
cuito que tem de ser corrigido. ARMAZENAMENTO DO
VEÍCULO
Se estiver previsto que o veículo vai
ficar parado mais de 21 dias, podem
ser tomadas algumas medidas para
proteger a bateria.
 Retirar o mini fusível no Centro de
Distribuição de Potência designado
IOD (Consumo com a Ignição Des-
ligada).
 Ou, desligar o cabo negativo da ba- teria. Consulte "Preparativos para
o Arranque Forçado" em "Arran-
que com Cabos Auxiliares", para
identificar a localização do termi-
nal negativo.
 Sempre que o veículo estiver inac- tivo por duas semanas ou mais (por
exemplo, durante as férias), ponha
o sistema do ar condicionado a fun-
cionar em marcha lenta durante
cerca de cinco minutos no ar fresco
e na posição de velocidade máxima
da ventoinha. Isto assegurará uma
adequada lubrificação do sistema
de modo a minimizar a possibili-
dade de ocorrência de danos no compressor quando o sistema for
posto a funcionar novamente.
LÂMPADAS DE SUBSTI-
TUIÇÃO
Todas as lâmpadas interiores pos-
suem base em latão ou vidro. As lâm­
padas com base em alumínio não es-
tão aprovadas e não devem ser
utilizadas.
LÂMPADAS –
Interior Lâmpada N.°
Luz de Cortesia/Leitura
Dianteira. . . . . . . . . . . . 578/W5W
Luz de Cortesia/Leitura
Central . . . . . . . . . . . . . 578/W5W
Luz do Porta-luvas . . . . . . . . . 194
Luz do Indicador das
Mudanças . . . . . . . . . . IKLE14140
Luz do Compartimento Traseiro
(Bagageira) . . . . . . . . . . . . . . . 579
NOTA:
Para os interruptores iluminados,
consulte o concessionário autori-
zado sobre as instruções de subs-
tituição.
227

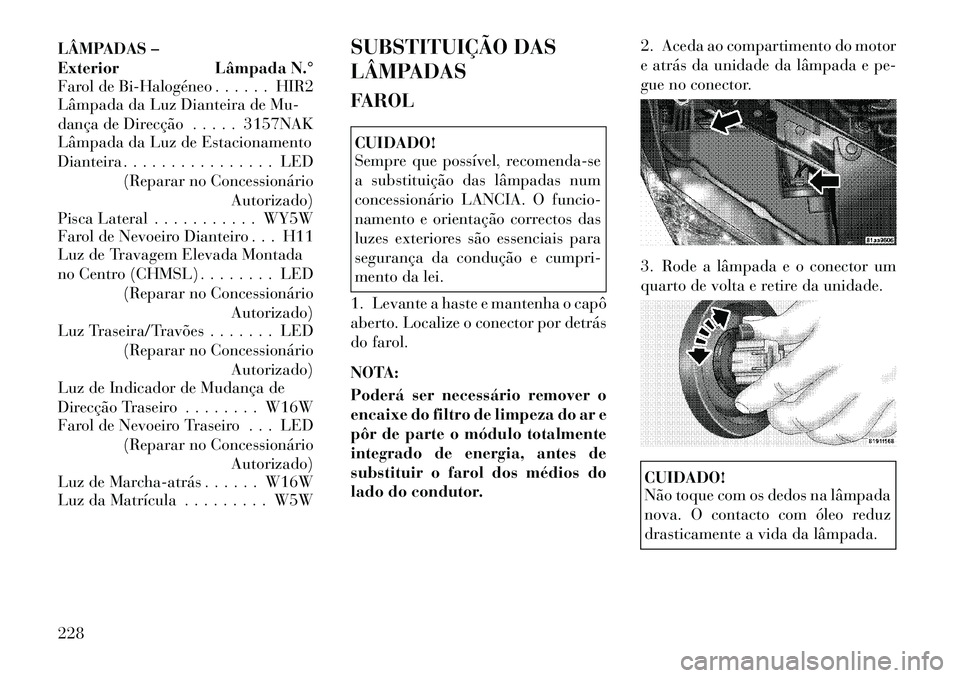

LÂMPADAS –
Exterior Lâmpada N.°
Farol de Bi­Halogéneo . . . . . . HIR2
Lâmpada da Luz Dianteira de Mu-
dança de Direcção . . . . . 3157NAK
Lâmpada da Luz de Estacionamento
Dianteira . . . . . . . . . . . . . . . . LED(Reparar no Concessionário Autorizado)
Pisca Lateral . . . . . . . . . . . WY5W
Farol de Nevoeiro Dianteiro . . . H11
Luz de Travagem Elevada Montada
no Centro (CHMSL) . . . . . . . . LED
(Reparar no Concessionário
Autorizado)
Luz Traseira/Travões . . . . . . . LED
(Reparar no Concessionário Autorizado)
Luz de Indicador de Mudança de
Direcção Traseiro . . . . . . . . W16W
Farol de Nevoeiro Traseiro . . . LED
(Reparar no Concessionário
Autorizado)
Luz de Marcha­atrás . . . . . . W16W
Luz da Matrícula . . . . . . . . . W5W SUBSTITUIÇÃO DAS
LÂMPADAS
FAROL
CUIDADO!
Sempre que possível, recomenda-se
a substituição das lâmpadas num
concessionário LANCIA. O funcio-
namento e orientação correctos das
luzes exteriores são essenciais para
segurança da condução e cumpri-
mento da lei.
1. Levante a haste e mantenha o capô
aberto. Localize o conector por detrás
do farol.
NOTA:
Poderá ser necessário remover o
encaixe do filtro de limpeza do ar e
pôr de parte o módulo totalmente
integrado de energia, antes de
substituir o farol dos médios do
lado do condutor. 2. Aceda ao compartimento do motor
e atrás da unidade da lâmpada e pe-
gue no conector.
3. Rode a lâmpada e o conector um
quarto de volta e retire da unidade.
CUIDADO!
Não toque com os dedos na lâmpada
nova. O contacto com óleo reduz
drasticamente a vida da lâmpada.
228

4. Puxe a lâmpada para fora do cas-
quilho e substitua a lâmpada.
5. Se a lâmpada entrar em contacto
com uma superfície oleosa, limpe-a
com álcool.
6. Volte a colocar a unidade da lâm­
pada e do casquilho, e rode um quarto
de volta no sentido dos ponteiros do
relógio para a fixar.
INDICADOR DE MUDANÇA
DE DIRECÇÃO DIANTEIRO

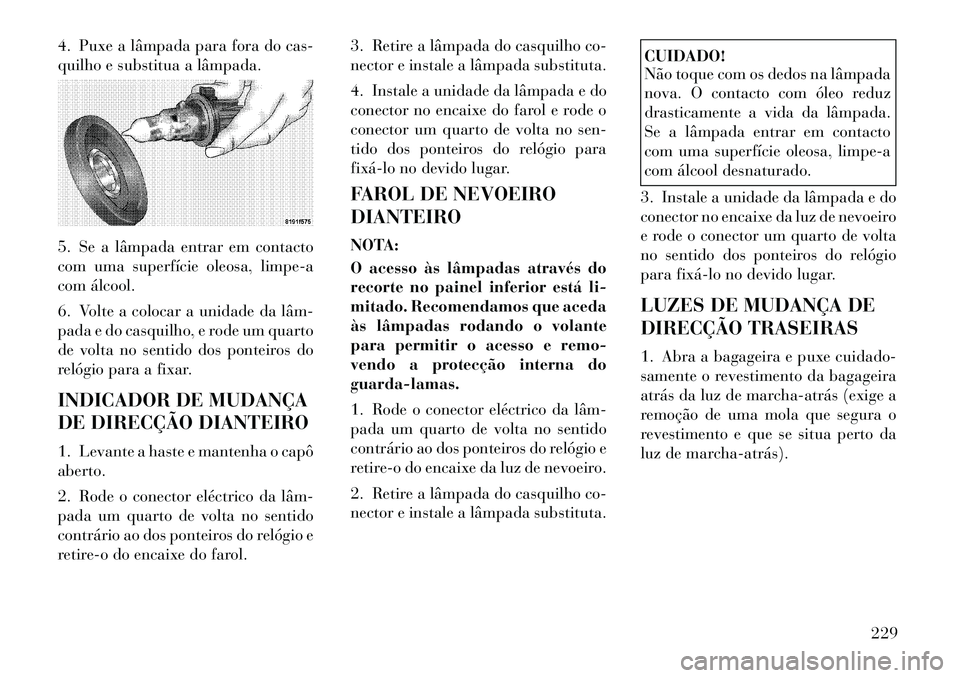

1. Levante a haste e mantenha o capô
aberto.
2. Rode o conector eléctrico da lâm­
pada um quarto de volta no sentido
contrário ao dos ponteiros do relógio e
retire-o do encaixe do farol.3. Retire a lâmpada do casquilho co-
nector e instale a lâmpada substituta.
4. Instale a unidade da lâmpada e do
conector no encaixe do farol e rode o
conector um quarto de volta no sen-
tido dos ponteiros do relógio para
fixá­lo no devido lugar.
FAROL DE NEVOEIRO
DIANTEIRO
NOTA:
O acesso às lâmpadas através do
recorte no painel inferior está li-
mitado. Recomendamos que aceda
às lâmpadas rodando o volante
para permitir o acesso e remo-
vendo a protecção interna do
guarda-lamas.
1. Rode o conector eléctrico da lâm­
pada um quarto de volta no sentido
contrário ao dos ponteiros do relógio e
retire-o do encaixe da luz de nevoeiro.
2. Retire a lâmpada do casquilho co-
nector e instale a lâmpada substituta.
CUIDADO!
Não toque com os dedos na lâmpada
nova. O contacto com óleo reduz
drasticamente a vida da lâmpada.
Se a lâmpada entrar em contacto
com uma superfície oleosa, limpe-a
com álcool desnaturado.
3. Instale a unidade da lâmpada e do
conector no encaixe da luz de nevoeiro
e rode o conector um quarto de volta
no sentido dos ponteiros do relógio
para fixá­lo no devido lugar.
LUZES DE MUDANÇA DE
DIRECÇÃO TRASEIRAS
1. Abra a bagageira e puxe cuidado-
samente o revestimento da bagageira
atrás da luz de marcha­atrás (exige a
remoção de uma mola que segura o
revestimento e que se situa perto da
luz de marcha­atrás).
229

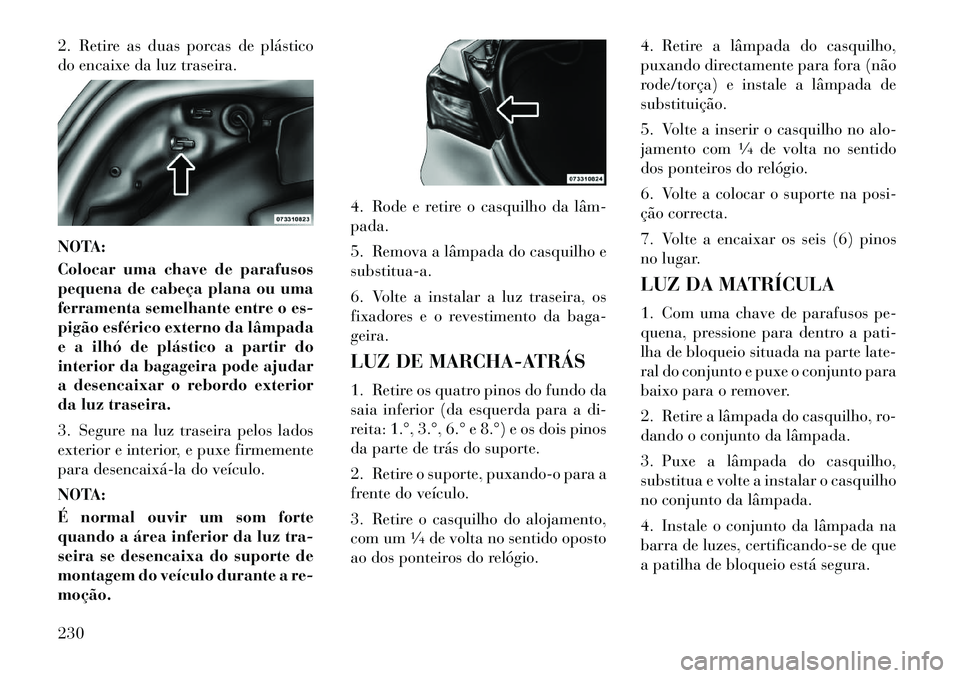

2. Retire as duas porcas de plástico
do encaixe da luz traseira.
NOTA:
Colocar uma chave de parafusos
pequena de cabeça plana ou uma
ferramenta semelhante entre o es-
pigão esférico externo da lâmpada
e a ilhó de plástico a partir do
interior da bagageira pode ajudar
a desencaixar o rebordo exterior
da luz traseira.
3. Segure na luz traseira pelos lados
exterior e interior, e puxe firmemente
para desencaixá­la do veículo.
NOTA:
É normal ouvir um som forte
quando a área inferior da luz tra-
seira se desencaixa do suporte de
montagem do veículo durante a re-
moção.4. Rode e retire o casquilho da lâm­
pada.
5. Remova a lâmpada do casquilho e
substitua-a.
6. Volte a instalar a luz traseira, os
fixadores e o revestimento da baga-
geira.
LUZ DE MARCHA-ATRÁS
1. Retire os quatro pinos do fundo da
saia inferior (da esquerda para a di-
reita: 1.°, 3.°, 6.° e 8.°) e os dois pinos
da parte de trás do suporte.
2. Retire o suporte, puxando-o para a
frente do veículo.
3. Retire o casquilho do alojamento,
com um
14de volta no sentido oposto
ao dos ponteiros do relógio. 4. Retire a lâmpada do casquilho,
puxando directamente para fora (não
rode/torça) e instale a lâmpada de
substituição.
5. Volte a inserir o casquilho no alo-
jamento com
14de volta no sentido
dos ponteiros do relógio.
6. Volte a colocar o suporte na posi-
ção correcta.
7. Volte a encaixar os seis (6) pinos
no lugar.
LUZ DA MATRÍCULA
1. Com uma chave de parafusos pe-
quena, pressione para dentro a pati-
lha de bloqueio situada na parte late-
ral do conjunto e puxe o conjunto para
baixo para o remover.
2. Retire a lâmpada do casquilho, ro-
dando o conjunto da lâmpada.
3. Puxe a lâmpada do casquilho,
substitua e volte a instalar o casquilho
no conjunto da lâmpada.
4. Instale o conjunto da lâmpada na
barra de luzes, certificando-se de que
a patilha de bloqueio está segura.
230

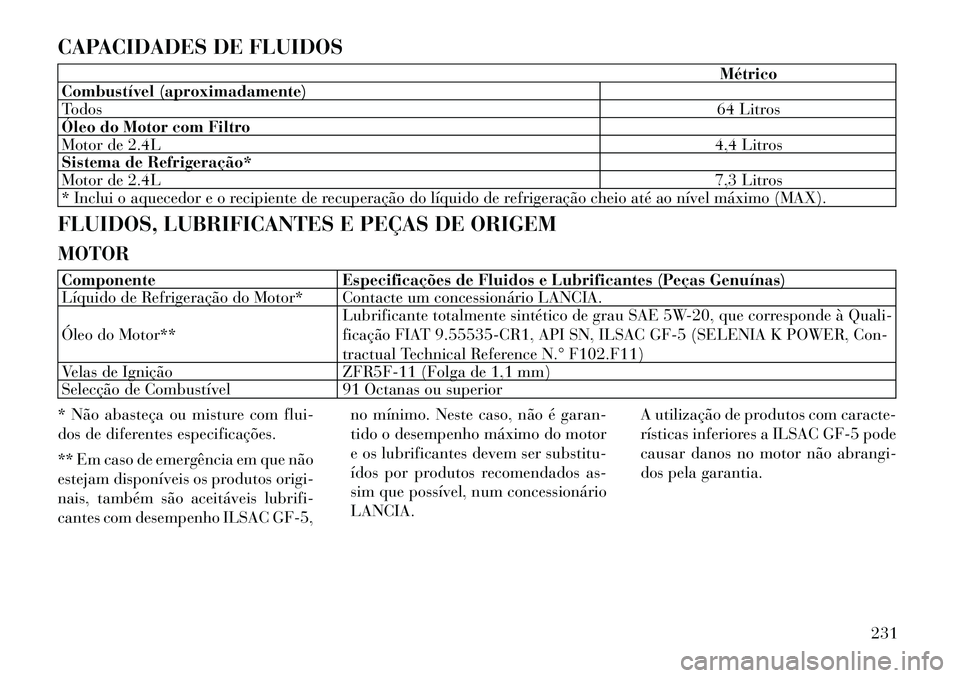

CAPACIDADES DE FLUIDOS
Métrico
Combustível (aproximadamente)
Todos 64 Litros
Óleo do Motor com Filtro
Motor de 2.4L 4,4 Litros
Sistema de Refrigeração*
Motor de 2.4L 7,3 Litros
* Inclui o aquecedor e o recipiente de recuperação do líquido de refrigeração cheio até ao nível máximo (MAX).
FLUIDOS, LUBRIFICANTES E PEÇAS DE ORIGEM
MOTOR
Componente Especificações de Fluidos e Lubrificantes (Peças Genuínas)
Líquido de Refrigeração do Motor* Contacte um concessionário LANCIA.
Óleo do Motor** Lubrificante totalmente sintético de grau SAE 5W-20, que corresponde à Quali-
ficação FIAT 9.55535-CR1, API SN, ILSAC GF-5 (SELENIA K POWER, Con-
tractual Technical Reference N.° F102.F11)
Velas de Ignição ZFR5F-11 (Folga de 1,1 mm)
Selecção de Combustível 91 Octanas ou superior
* Não abasteça ou misture com flui-
dos de diferentes especificações.
** Em caso de emergência em que não
estejam disponíveis os produtos origi-
nais, também são aceitáveis lubrifi-
cantes com desempenho ILSAC GF-5, no mínimo. Neste caso, não é garan-
tido o desempenho máximo do motor
e os lubrificantes devem ser substitu-
ídos por produtos recomendados as-
sim que possível, num concessionário
LANCIA.
A utilização de produtos com caracte-
rísticas inferiores a ILSAC GF-5 pode
causar danos no motor não abrangi-
dos pela garantia.
231

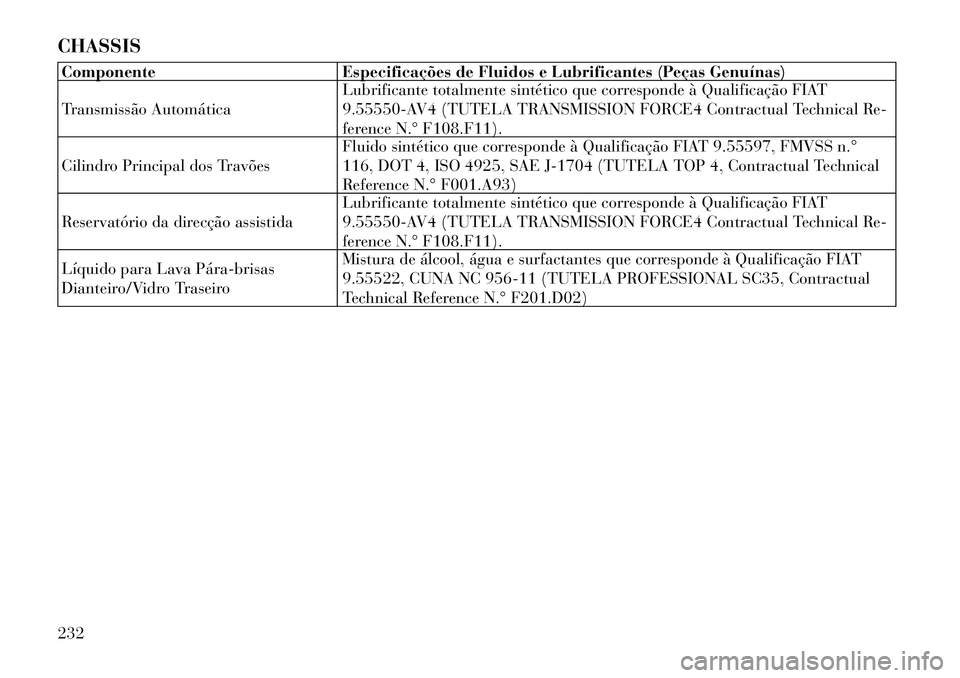

CHASSISComponenteEspecificações de Fluidos e Lubrificantes (Peças Genuínas)
Transmissão Automática Lubrificante totalmente sintético que corresponde à Qualificação FIAT
9.55550-AV4 (TUTELA TRANSMISSION FORCE4 Contractual Technical Re-
ference N.° F108.F11).
Cilindro Principal dos Travões Fluido sintético que corresponde à Qualificação FIAT 9.55597, FMVSS n.°
116, DOT 4, ISO 4925, SAE J-1704 (TUTELA TOP 4, Contractual Technical
Reference N.° F001.A93)
Reservatório da direcção assistida Lubrificante totalmente sintético que corresponde à Qualificação FIAT
9.55550-AV4 (TUTELA TRANSMISSION FORCE4 Contractual Technical Re-
ference N.° F108.F11).
Líquido para Lava Pára­brisas
Dianteiro/Vidro Traseiro Mistura de álcool, água e surfactantes que corresponde à Qualificação FIAT
9.55522, CUNA NC 956-11 (TUTELA PROFESSIONAL SC35, Contractual
Technical Reference N.° F201.D02)
232

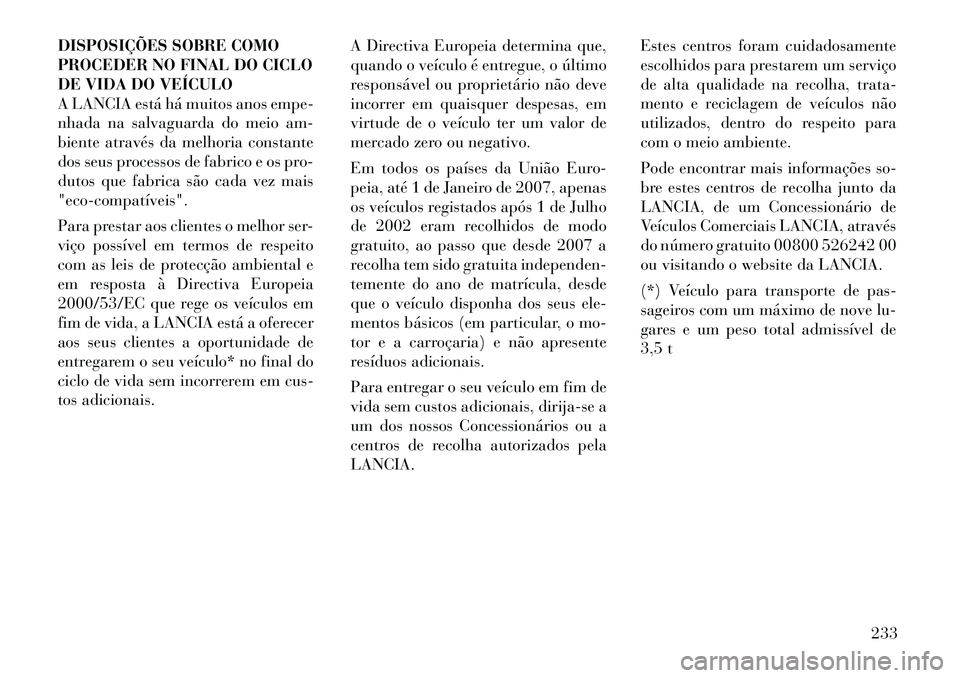

DISPOSIÇÕES SOBRE COMO
PROCEDER NO FINAL DO CICLO
DE VIDA DO VEÍCULO
A LANCIA está há muitos anos empe-
nhada na salvaguarda do meio am-
biente através da melhoria constante
dos seus processos de fabrico e os pro-
dutos que fabrica são cada vez mais
"eco­compatíveis".
Para prestar aos clientes o melhor ser-
viço possível em termos de respeito
com as leis de protecção ambiental e
em resposta à Directiva Europeia
2000/53/EC que rege os veículos em
fim de vida, a LANCIA está a oferecer
aos seus clientes a oportunidade de
entregarem o seu veículo* no final do
ciclo de vida sem incorrerem em cus-
tos adicionais.A Directiva Europeia determina que,
quando o veículo é entregue, o último
responsável ou proprietário não deve
incorrer em quaisquer despesas, em
virtude de o veículo ter um valor de
mercado zero ou negativo.
Em todos os países da União Euro-
peia, até 1 de Janeiro de 2007, apenas
os veículos registados após 1 de Julho
de 2002 eram recolhidos de modo
gratuito, ao passo que desde 2007 a
recolha tem sido gratuita independen-
temente do ano de matrícula, desde
que o veículo disponha dos seus ele-
mentos básicos (em particular, o mo-
tor e a carroçaria) e não apresente
resíduos adicionais.
Para entregar o seu veículo em fim de
vida sem custos adicionais, dirija-se a
um dos nossos Concessionários ou a
centros de recolha autorizados pela
LANCIA.Estes centros foram cuidadosamente
escolhidos para prestarem um serviço
de alta qualidade na recolha, trata-
mento e reciclagem de veículos não
utilizados, dentro do respeito para
com o meio ambiente.
Pode encontrar mais informações so-
bre estes centros de recolha junto da
LANCIA, de um Concessionário de
Veículos Comerciais LANCIA, através
do número gratuito 00800 526242 00
ou visitando o website da LANCIA.
(*) Veículo para transporte de pas-
sageiros com um máximo de nove lu-
gares e um peso total admissível de
3,5 t
233
