2012 Lancia Flavia Manual de Uso e Manutenção (in Portuguese)

114

4

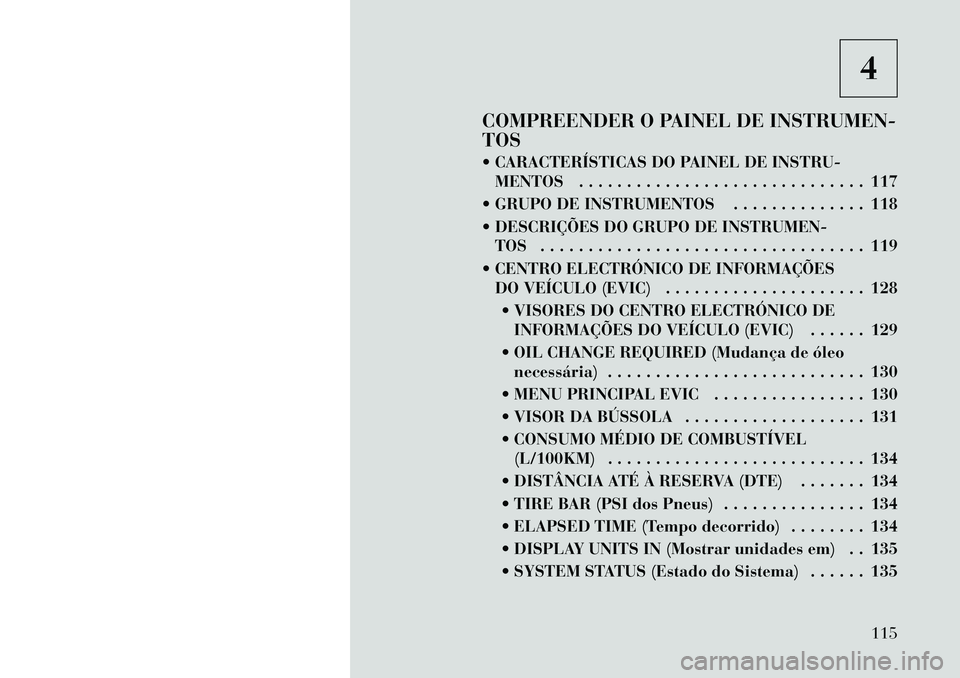

COMPREENDER O PAINEL DE INSTRUMEN-
TOS
 CARACTERÍSTICAS DO PAINEL DE INSTRU- MENTOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
 GRUPO DE INSTRUMENTOS . . . . . . . . . . . . . . 118
 DESCRIÇÕES DO GRUPO DE INSTRUMEN- TOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
 CENTRO ELECTRÓNICO DE INFORMAÇÕES DO VEÍCULO (EVIC) . . . . . . . . . . . . . . . . . . . . . 128
 VISORES DO CENTRO ELECTRÓNICO DE INFORMAÇÕES DO VEÍCULO (EVIC) . . . . . . 129
 OIL CHANGE REQUIRED (Mudança de óleo necessária) . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
 MENU PRINCIPAL EVIC . . . . . . . . . . . . . . . . 130
 VISOR DA BÚSSOLA . . . . . . . . . . . . . . . . . . . 131
 CONSUMO MÉDIO DE COMBUSTÍVEL (L/100KM) . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
 DISTÂNCIA ATÉ À RESERVA (DTE) . . . . . . . 134
 TIRE BAR (PSI dos Pneus) . . . . . . . . . . . . . . . 134
 ELAPSED TIME (Tempo decorrido) . . . . . . . . 134
 DISPLAY UNITS IN (Mostrar unidades em) . . 135
 SYSTEM STATUS (Estado do Sistema) . . . . . . 135
115

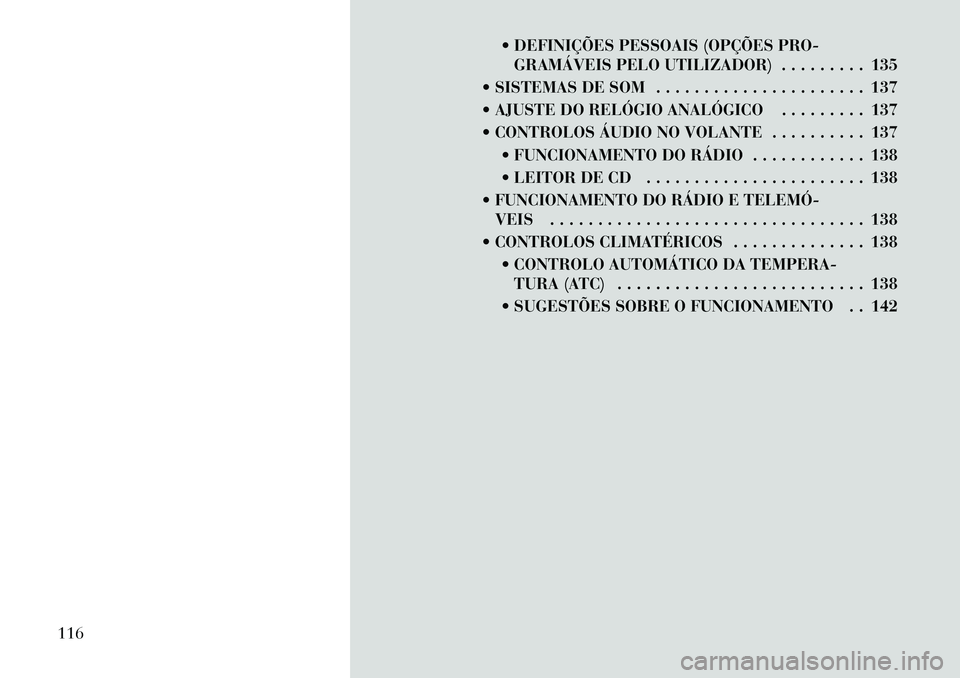

 DEFINIÇÕES PESSOAIS (OPÇÕES PRO-GRAMÁVEIS PELO UTILIZADOR) . . . . . . . . . 135
 SISTEMAS DE SOM . . . . . . . . . . . . . . . . . . . . . . 137
 AJUSTE DO RELÓGIO ANALÓGICO . . . . . . . . . 137
 CONTROLOS ÁUDIO NO VOLANTE . . . . . . . . . . 137  FUNCIONAMENTO DO RÁDIO . . . . . . . . . . . . 138
 LEITOR DE CD . . . . . . . . . . . . . . . . . . . . . . . 138
 FUNCIONAMENTO DO RÁDIO E TELEMÓ­ VEIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
 CONTROLOS CLIMATÉRICOS . . . . . . . . . . . . . . 138  CONTROLO AUTOMÁTICO DA TEMPERA-TURA (ATC) . . . . . . . . . . . . . . . . . . . . . . . . . . 138
 SUGESTÕES SOBRE O FUNCIONAMENTO . . 142
116

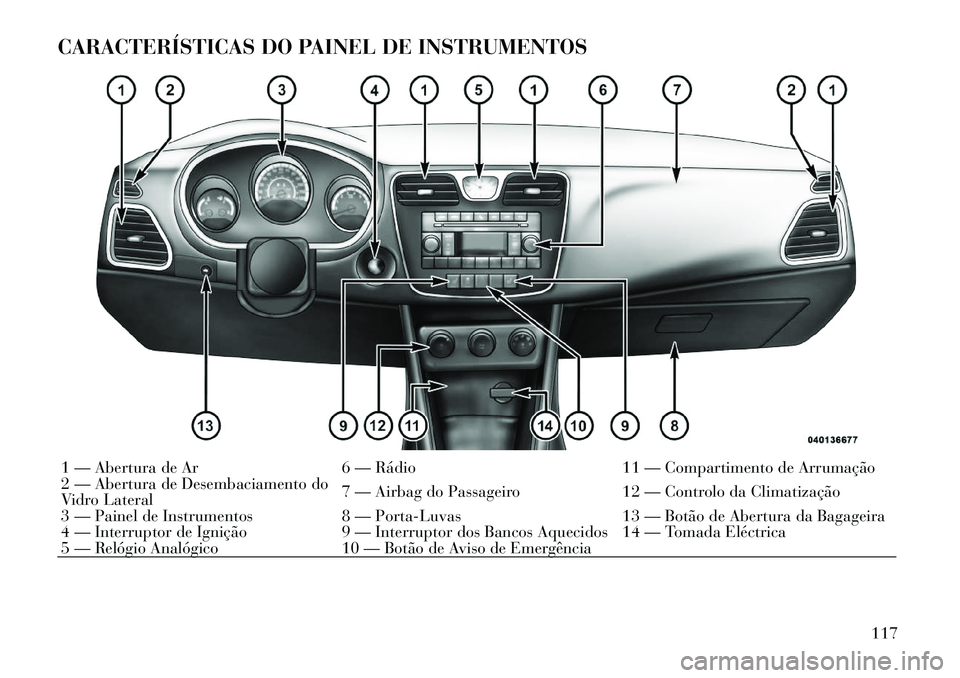

CARACTERÍSTICAS DO PAINEL DE INSTRUMENTOS1 — Abertura de Ar6 — Rádio11 — Compartimento de Arrumação
2 — Abertura de Desembaciamento do
Vidro Lateral 7 — Airbag do Passageiro
12 — Controlo da Climatização
3 — Painel de Instrumentos 8 — Porta-Luvas13 — Botão de Abertura da Bagageira
4 — Interruptor de Ignição 9 — Interruptor dos Bancos Aquecidos 14 — Tomada Eléctrica
5 — Relógio Analógico 10 — Botão de Aviso de Emergência
117

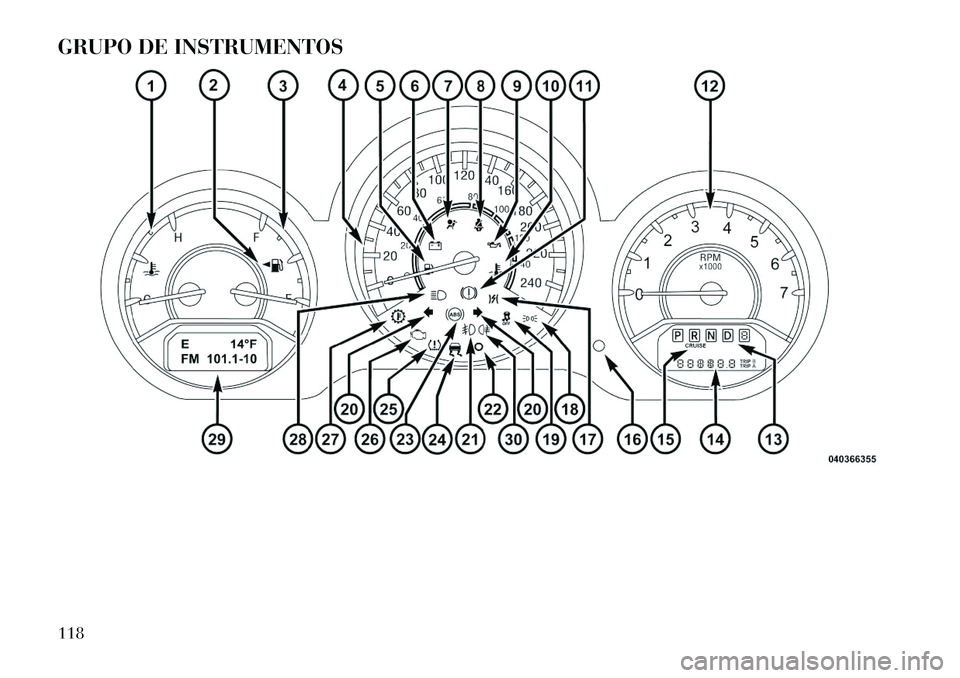

GRUPO DE INSTRUMENTOS118

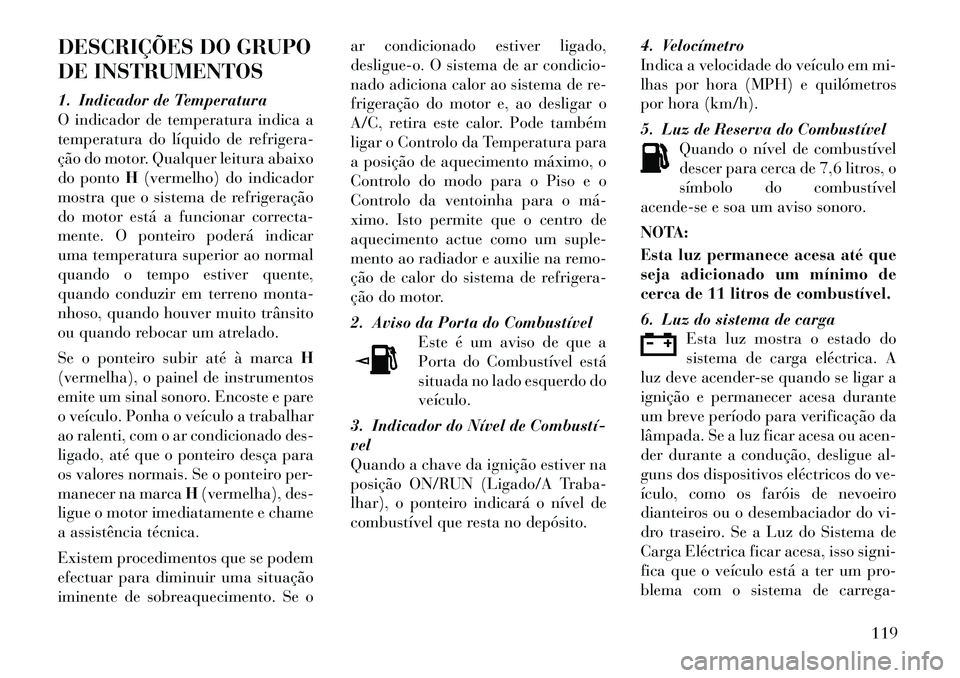

DESCRIÇÕES DO GRUPO
DE INSTRUMENTOS
1. Indicador de Temperatura
O indicador de temperatura indica a
temperatura do líquido de refrigera-
ção do motor. Qualquer leitura abaixo
do pontoH(vermelho) do indicador
mostra que o sistema de refrigeração
do motor está a funcionar correcta-
mente. O ponteiro poderá indicar
uma temperatura superior ao normal
quando o tempo estiver quente,
quando conduzir em terreno monta-
nhoso, quando houver muito trânsito
ou quando rebocar um atrelado.
Se o ponteiro subir até à marca H
(vermelha), o painel de instrumentos
emite um sinal sonoro. Encoste e pare
o veículo. Ponha o veículo a trabalhar
ao ralenti, com o ar condicionado des-
ligado, até que o ponteiro desça para
os valores normais. Se o ponteiro per-
manecer na marca H(vermelha), des-
ligue o motor imediatamente e chame
a assistência técnica.
Existem procedimentos que se podem
efectuar para diminuir uma situação
iminente de sobreaquecimento. Se o ar condicionado estiver ligado,
desligue-o. O sistema de ar condicio-
nado adiciona calor ao sistema de re-
frigeração do motor e, ao desligar o
A/C, retira este calor. Pode também
ligar o Controlo da Temperatura para
a posição de aquecimento máximo, o
Controlo do modo para o Piso e o
Controlo da ventoinha para o má­
ximo. Isto permite que o centro de
aquecimento actue como um suple-
mento ao radiador e auxilie na remo-
ção de calor do sistema de refrigera-
ção do motor.
2. Aviso da Porta do Combustível
Este é um aviso de que a
Porta do Combustível está
situada no lado esquerdo do
veículo.
3. Indicador do Nível de Combustí­
vel
Quando a chave da ignição estiver na
posição ON/RUN (Ligado/A Traba-
lhar), o ponteiro indicará o nível de
combustível que resta no depósito. 4. Velocímetro
Indica a velocidade do veículo em mi-
lhas por hora (MPH) e quilómetros
por hora (km/h).
5. Luz de Reserva do Combustível
Quando o nível de combustível
descer para cerca de 7,6 litros, o
símbolo do combustível
acende-se e soa um aviso sonoro.
NOTA:
Esta luz permanece acesa até que
seja adicionado um mínimo de
cerca de 11 litros de combustível.
6. Luz do sistema de carga Esta luz mostra o estado do
sistema de carga eléctrica. A
luz deve acender-se quando se ligar a
ignição e permanecer acesa durante
um breve período para verificação da
lâmpada. Se a luz ficar acesa ou acen-
der durante a condução, desligue al-
guns dos dispositivos eléctricos do ve-
ículo, como os faróis de nevoeiro
dianteiros ou o desembaciador do vi-
dro traseiro. Se a Luz do Sistema de
Carga Eléctrica ficar acesa, isso signi-
fica que o veículo está a ter um pro-
blema com o sistema de carrega-
119

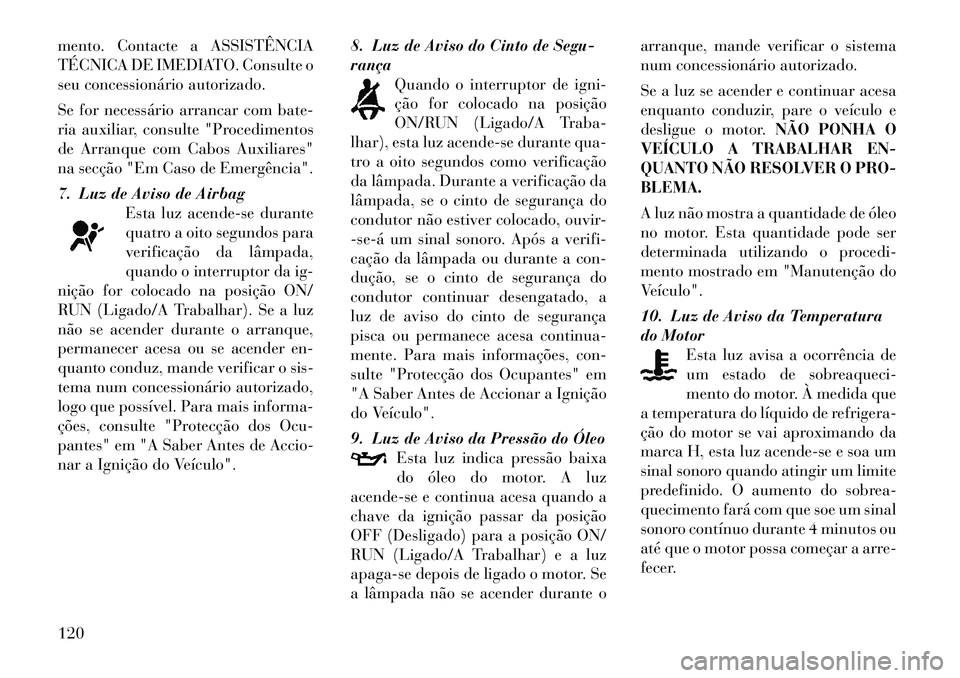

mento. Contacte a ASSISTÊNCIA
TÉCNICA DE IMEDIATO. Consulte o
seu concessionário autorizado.
Se for necessário arrancar com bate-
ria auxiliar, consulte "Procedimentos
de Arranque com Cabos Auxiliares"
na secção "Em Caso de Emergência".
7. Luz de Aviso de AirbagEsta luz acende-se durante
quatro a oito segundos para
verificação da lâmpada,
quando o interruptor da ig-
nição for colocado na posição ON/
RUN (Ligado/A Trabalhar). Se a luz
não se acender durante o arranque,
permanecer acesa ou se acender en-
quanto conduz, mande verificar o sis-
tema num concessionário autorizado,
logo que possível. Para mais informa-
ções, consulte "Protecção dos Ocu-
pantes" em "A Saber Antes de Accio-
nar a Ignição do Veículo". 8. Luz de Aviso do Cinto de Segu-
rança
Quando o interruptor de igni-
ção for colocado na posição
ON/RUN (Ligado/A Traba-
lhar), esta luz acende-se durante qua-
tro a oito segundos como verificação
da lâmpada. Durante a verificação da
lâmpada, se o cinto de segurança do
condutor não estiver colocado, ouvir-
­se­á um sinal sonoro. Após a verifi-
cação da lâmpada ou durante a con-
dução, se o cinto de segurança do
condutor continuar desengatado, a
luz de aviso do cinto de segurança
pisca ou permanece acesa continua-
mente. Para mais informações, con-
sulte "Protecção dos Ocupantes" em
"A Saber Antes de Accionar a Ignição
do Veículo".
9. Luz de Aviso da Pressão do Óleo
Esta luz indica pressão baixa
do óleo do motor. A luz
acende-se e continua acesa quando a
chave da ignição passar da posição
OFF (Desligado) para a posição ON/
RUN (Ligado/A Trabalhar) e a luz
apaga-se depois de ligado o motor. Se
a lâmpada não se acender durante o arranque, mande verificar o sistema
num concessionário autorizado.
Se a luz se acender e continuar acesa
enquanto conduzir, pare o veículo e
desligue o motor.
NÃO PONHA O
VEÍCULO A TRABALHAR EN-
QUANTO NÃO RESOLVER O PRO-
BLEMA.
A luz não mostra a quantidade de óleo
no motor. Esta quantidade pode ser
determinada utilizando o procedi-
mento mostrado em "Manutenção do
Veículo".
10. Luz de Aviso da Temperatura
do Motor Esta luz avisa a ocorrência de
um estado de sobreaqueci-
mento do motor. À medida que
a temperatura do líquido de refrigera-
ção do motor se vai aproximando da
marca H, esta luz acende-se e soa um
sinal sonoro quando atingir um limite
predefinido. O aumento do sobrea-
quecimento fará com que soe um sinal
sonoro contínuo durante 4 minutos ou
até que o motor possa começar a arre-
fecer.120

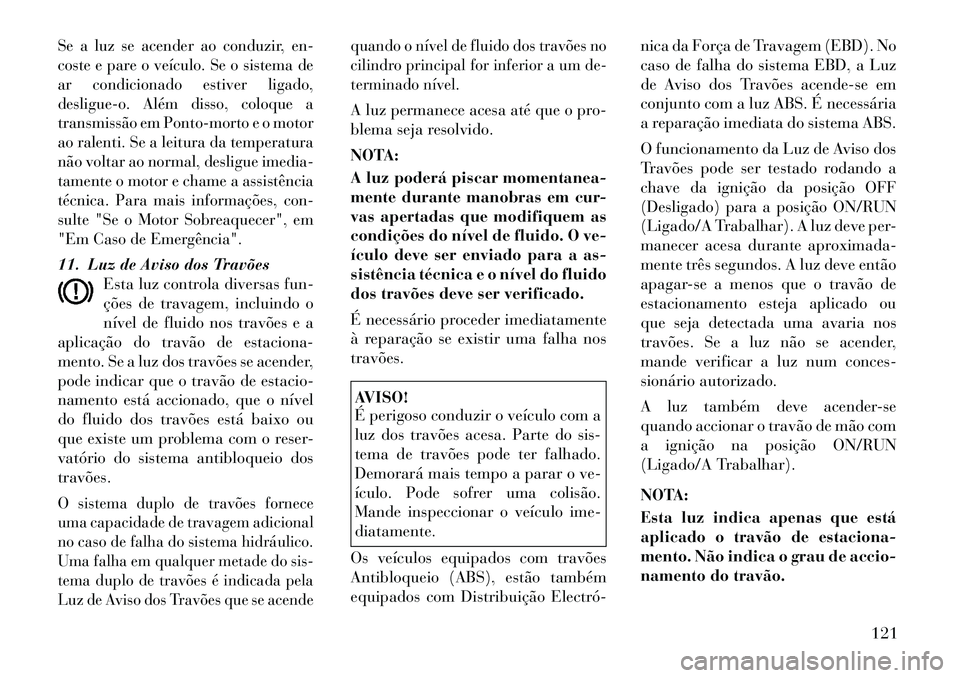

Se a luz se acender ao conduzir, en-
coste e pare o veículo. Se o sistema de
ar condicionado estiver ligado,
desligue-o. Além disso, coloque a
transmissão em Ponto-morto e o motor
ao ralenti. Se a leitura da temperatura
não voltar ao normal, desligue imedia-
tamente o motor e chame a assistência
técnica. Para mais informações, con-
sulte "Se o Motor Sobreaquecer", em
"Em Caso de Emergência".11. Luz de Aviso dos TravõesEsta luz controla diversas fun-
ções de travagem, incluindo o
nível de fluido nos travões e a
aplicação do travão de estaciona-
mento. Se a luz dos travões se acender,
pode indicar que o travão de estacio-
namento está accionado, que o nível
do fluido dos travões está baixo ou
que existe um problema com o reser-
vatório do sistema antibloqueio dos
travões.O sistema duplo de travões fornece
uma capacidade de travagem adicional
no caso de falha do sistema hidráulico.
Uma falha em qualquer metade do sis-
tema duplo de travões é indicada pela
Luz de Aviso dos Travões que se acende quando o nível de fluido dos travões no
cilindro principal for inferior a um de-
terminado nível.
A luz permanece acesa até que o pro-
blema seja resolvido.
NOTA:
A luz poderá piscar momentanea-
mente durante manobras em cur-
vas apertadas que modifiquem as
condições do nível de fluido. O ve-
ículo deve ser enviado para a as-
sistência técnica e o nível do fluido
dos travões deve ser verificado.
É necessário proceder imediatamente
à reparação se existir uma falha nos
travões.AVISO!
É perigoso conduzir o veículo com a
luz dos travões acesa. Parte do sis-
tema de travões pode ter falhado.
Demorará mais tempo a parar o ve-
ículo. Pode sofrer uma colisão.
Mande inspeccionar o veículo ime-
diatamente.
Os veículos equipados com travões
Antibloqueio (ABS), estão também
equipados com Distribuição Electró­ nica da Força de Travagem (EBD). No
caso de falha do sistema EBD, a Luz
de Aviso dos Travões acende-se em
conjunto com a luz ABS. É necessária
a reparação imediata do sistema ABS.
O funcionamento da Luz de Aviso dos
Travões pode ser testado rodando a
chave da ignição da posição OFF
(Desligado) para a posição ON/RUN
(Ligado/A Trabalhar). A luz deve per-
manecer acesa durante aproximada-
mente três segundos. A luz deve então
apagar-se a menos que o travão de
estacionamento esteja aplicado ou
que seja detectada uma avaria nos
travões. Se a luz não se acender,
mande verificar a luz num conces-
sionário autorizado.
A luz também deve acender-se
quando accionar o travão de mão com
a ignição na posição ON/RUN
(Ligado/A Trabalhar).
NOTA:
Esta luz indica apenas que está
aplicado o travão de estaciona-
mento. Não indica o grau de accio-
namento do travão.
121
