2012 JEEP GRAND CHEROKEE Libretto Uso Manutenzione (in Italian)

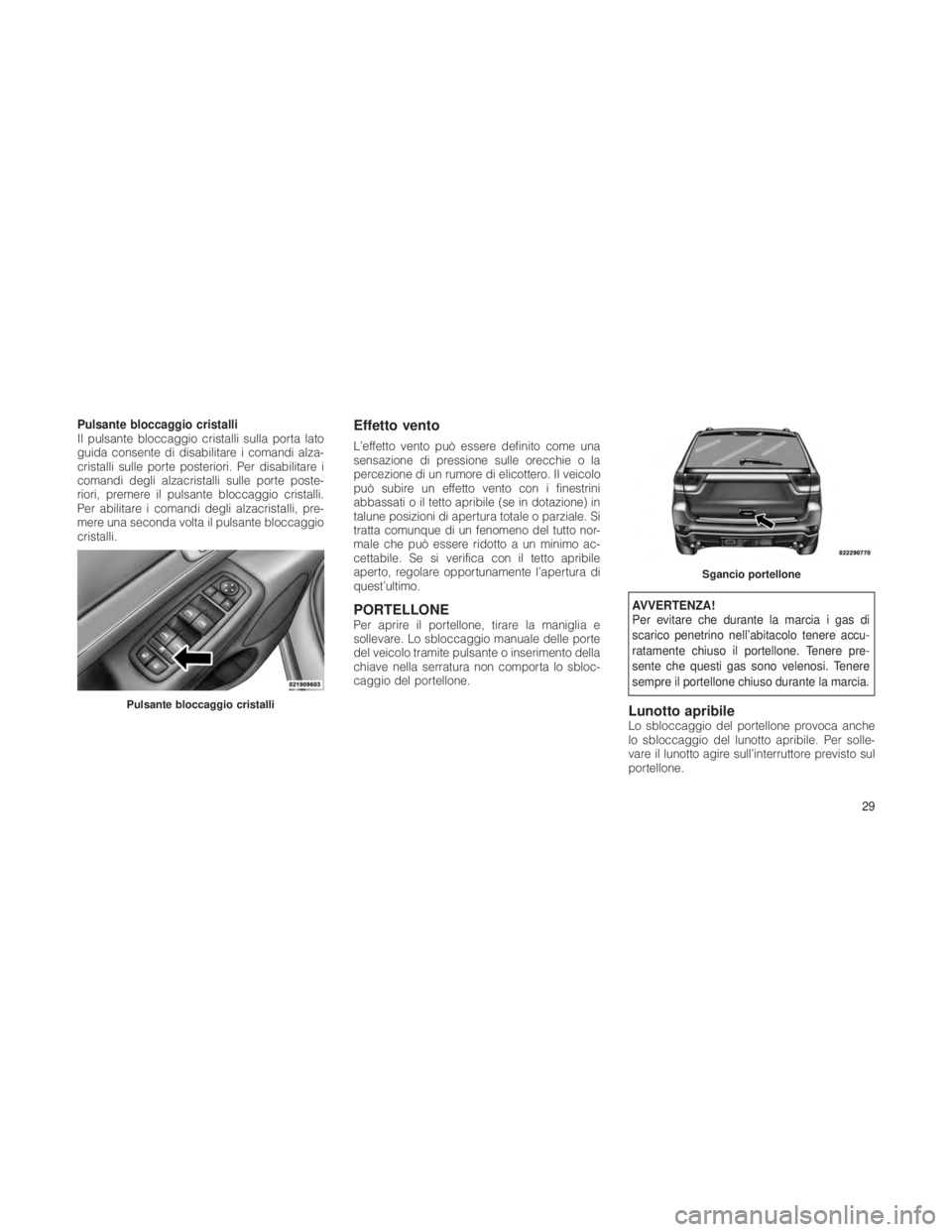

Pulsante bloccaggio cristalli
Il pulsante bloccaggio cristalli sulla porta lato
guida consente di disabilitare i comandi alza-
cristalli sulle porte posteriori. Per disabilitare i
comandi degli alzacristalli sulle porte poste-
riori, premere il pulsante bloccaggio cristalli.
Per abilitare i comandi degli alzacristalli, pre-
mere una seconda volta il pulsante bloccaggio
cristalli.Effetto vento
L’effetto vento può essere definito come una
sensazione di pressione sulle orecchie o la
percezione di un rumore di elicottero. Il veicolo
può subire un effetto vento con i finestrini
abbassati o il tetto apribile (se in dotazione) in
talune posizioni di apertura totale o parziale. Si
tratta comunque di un fenomeno del tutto nor-
male che può essere ridotto a un minimo ac-
cettabile. Se si verifica con il tetto apribile
aperto, regolare opportunamente l’apertura di
quest’ultimo.
PORTELLONEPer aprire il portellone, tirare la maniglia e
sollevare. Lo sbloccaggio manuale delle porte
del veicolo tramite pulsante o inserimento della
chiave nella serratura non comporta lo sbloc-
caggio del portellone.
AVVERTENZA!
Per evitare che durante la marcia i gas di
scarico penetrino nell’abitacolo tenere accu-
ratamente chiuso il portellone. Tenere pre-
sente che questi gas sono velenosi. Tenere
sempre il portellone chiuso durante la marcia.
Lunotto apribileLo sbloccaggio del portellone provoca anche
lo sbloccaggio del lunotto apribile. Per solle-
vare il lunotto agire sull’interruttore previsto sul
portellone.
Pulsante bloccaggio cristalli
Sgancio portellone
29

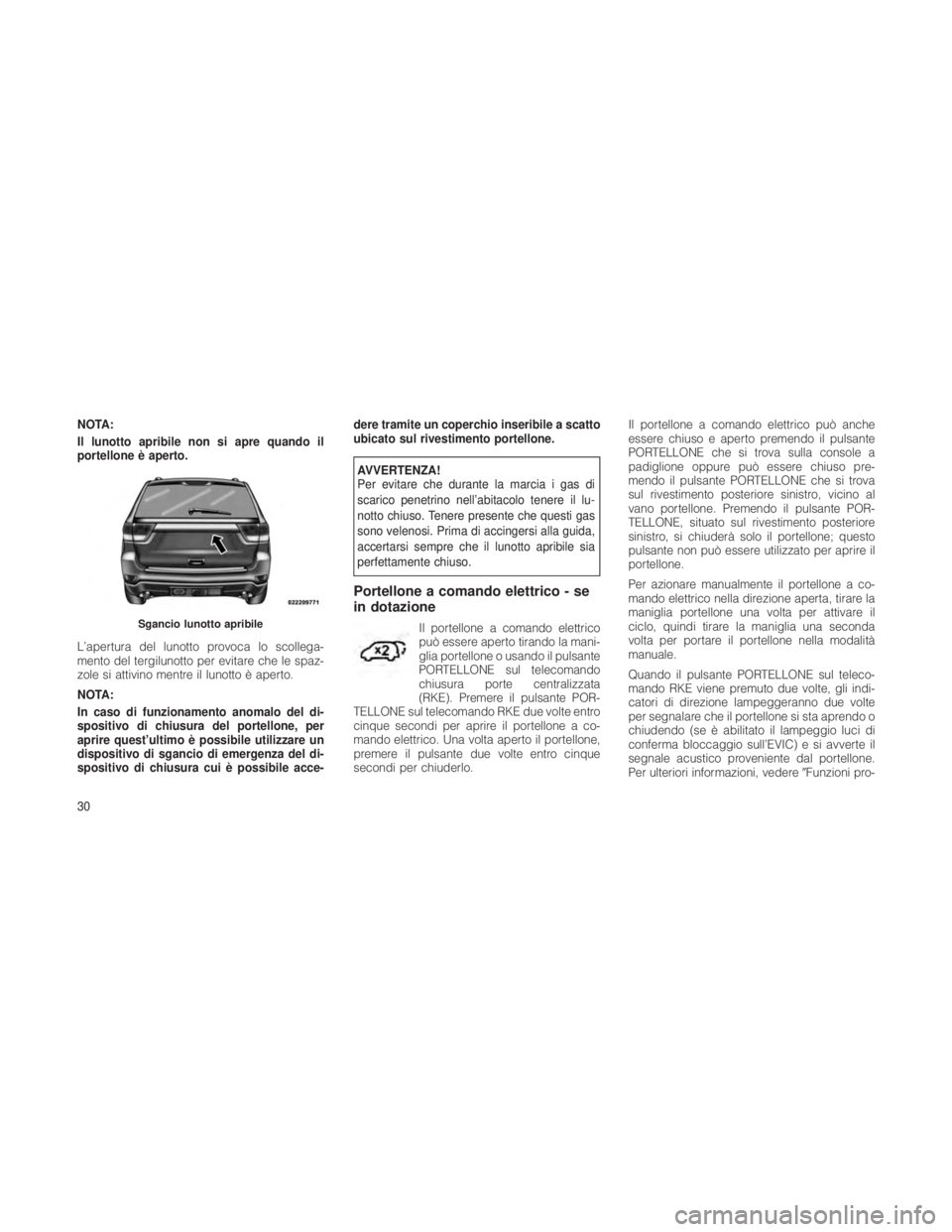

NOTA:
Il lunotto apribile non si apre quando il
portellone è aperto.
L’apertura del lunotto provoca lo scollega-
mento del tergilunotto per evitare che le spaz-
zole si attivino mentre il lunotto è aperto.
NOTA:
In caso di funzionamento anomalo del di-
spositivo di chiusura del portellone, per
aprire quest’ultimo è possibile utilizzare un
dispositivo di sgancio di emergenza del di-
spositivo di chiusura cui è possibile acce-dere tramite un coperchio inseribile a scatto
ubicato sul rivestimento portellone.
AVVERTENZA!
Per evitare che durante la marcia i gas di
scarico penetrino nell’abitacolo tenere il lu-
notto chiuso. Tenere presente che questi gas
sono velenosi. Prima di accingersi alla guida,
accertarsi sempre che il lunotto apribile sia
perfettamente chiuso.
Portellone a comando elettrico - se
in dotazione
Il portellone a comando elettrico
può essere aperto tirando la mani-
glia portellone o usando il pulsante
PORTELLONE sul telecomando
chiusura porte centralizzata
(RKE). Premere il pulsante POR-
TELLONE sul telecomando RKE due volte entro
cinque secondi per aprire il portellone a co-
mando elettrico. Una volta aperto il portellone,
premere il pulsante due volte entro cinque
secondi per chiuderlo. Il portellone a comando elettrico può anche
essere chiuso e aperto premendo il pulsante
PORTELLONE che si trova sulla console a
padiglione oppure può essere chiuso pre-
mendo il pulsante PORTELLONE che si trova
sul rivestimento posteriore sinistro, vicino al
vano portellone. Premendo il pulsante POR-
TELLONE, situato sul rivestimento posteriore
sinistro, si chiuderà solo il portellone; questo
pulsante non può essere utilizzato per aprire il
portellone.
Per azionare manualmente il portellone a co-
mando elettrico nella direzione aperta, tirare la
maniglia portellone una volta per attivare il
ciclo, quindi tirare la maniglia una seconda
volta per portare il portellone nella modalità
manuale.
Quando il pulsante PORTELLONE sul teleco-
mando RKE viene premuto due volte, gli indi-
catori di direzione lampeggeranno due volte
per segnalare che il portellone si sta aprendo o
chiudendo (se è abilitato il lampeggio luci di
conferma bloccaggio sull’EVIC) e si avverte il
segnale acustico proveniente dal portellone.
Per ulteriori informazioni, vedere
Funzioni pro-Sgancio lunotto apribile
30

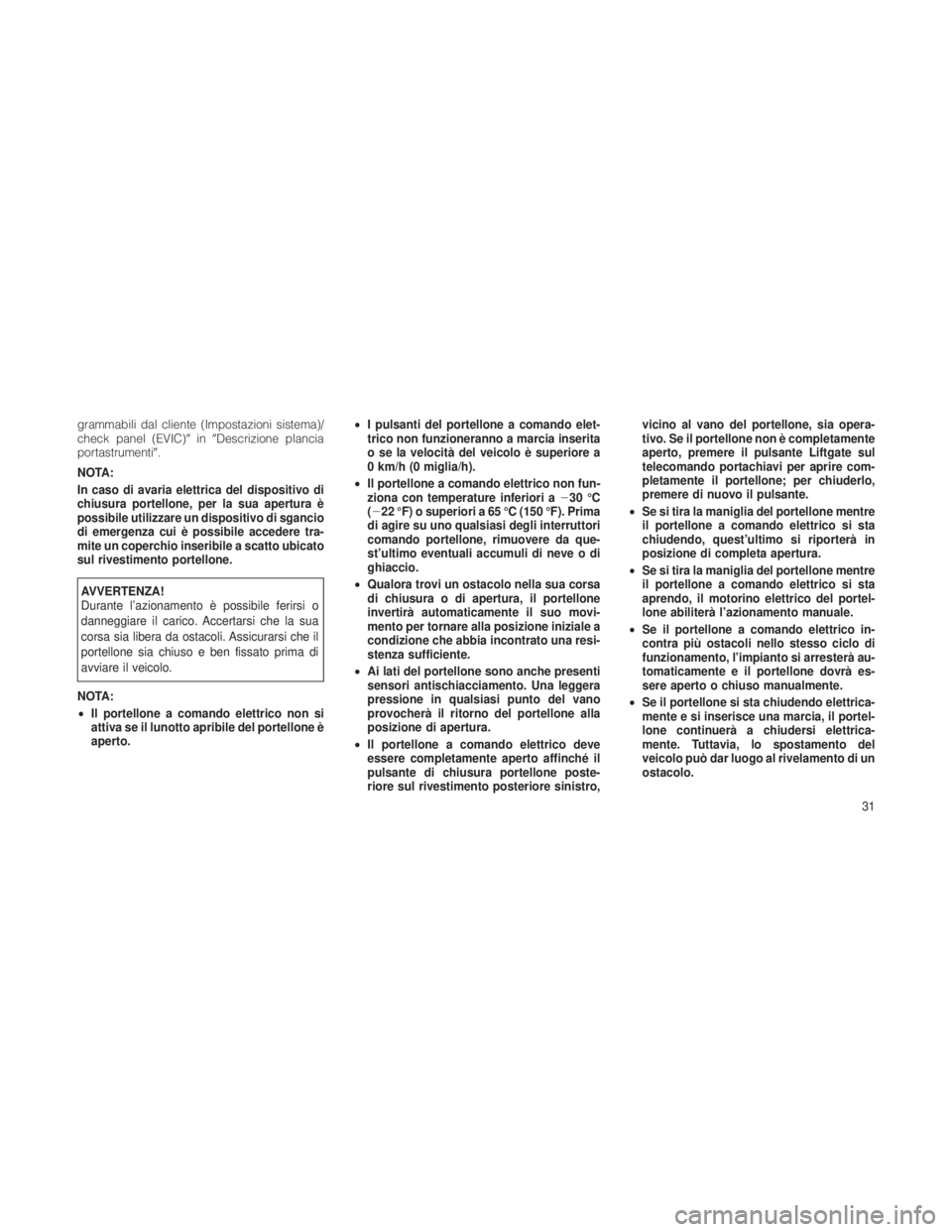

grammabili dal cliente (Impostazioni sistema)/
check panel (EVIC)inDescrizione plancia
portastrumenti.
NOTA:
In caso di avaria elettrica del dispositivo di
chiusura portellone, per la sua apertura è
possibile utilizzare un dispositivo di sgancio
di emergenza cui è possibile accedere tra-
mite un coperchio inseribile a scatto ubicato
sul rivestimento portellone.
AVVERTENZA!
Durante l’azionamento è possibile ferirsi o
danneggiare il carico. Accertarsi che la sua
corsa sia libera da ostacoli. Assicurarsi che il
portellone sia chiuso e ben fissato prima di
avviare il veicolo.
NOTA:
• Il portellone a comando elettrico non si
attiva se il lunotto apribile del portellone è
aperto. •
I pulsanti del portellone a comando elet-
trico non funzioneranno a marcia inserita
o se la velocità del veicolo è superiore a
0 km/h (0 miglia/h).
• Il portellone a comando elettrico non fun-
ziona con temperature inferiori a 30 °C
(22 °F) o superiori a 65 °C (150 °F). Prima
di agire su uno qualsiasi degli interruttori
comando portellone, rimuovere da que-
st’ultimo eventuali accumuli di neve o di
ghiaccio.
• Qualora trovi un ostacolo nella sua corsa
di chiusura o di apertura, il portellone
invertirà automaticamente il suo movi-
mento per tornare alla posizione iniziale a
condizione che abbia incontrato una resi-
stenza sufficiente.
• Ai lati del portellone sono anche presenti
sensori antischiacciamento. Una leggera
pressione in qualsiasi punto del vano
provocherà il ritorno del portellone alla
posizione di apertura.
• Il portellone a comando elettrico deve
essere completamente aperto affinché il
pulsante di chiusura portellone poste-
riore sul rivestimento posteriore sinistro, vicino al vano del portellone, sia opera-
tivo. Se il portellone non è completamente
aperto, premere il pulsante Liftgate sul
telecomando portachiavi per aprire com-
pletamente il portellone; per chiuderlo,
premere di nuovo il pulsante.
• Se si tira la maniglia del portellone mentre
il portellone a comando elettrico si sta
chiudendo, quest’ultimo si riporterà in
posizione di completa apertura.
• Se si tira la maniglia del portellone mentre
il portellone a comando elettrico si sta
aprendo, il motorino elettrico del portel-
lone abiliterà l’azionamento manuale.
• Se il portellone a comando elettrico in-
contra più ostacoli nello stesso ciclo di
funzionamento, l’impianto si arresterà au-
tomaticamente e il portellone dovrà es-
sere aperto o chiuso manualmente.
• Se il portellone si sta chiudendo elettrica-
mente e si inserisce una marcia, il portel-
lone continuerà a chiudersi elettrica-
mente. Tuttavia, lo spostamento del
veicolo può dar luogo al rivelamento di un
ostacolo.
31

AVVERTENZA!
•Per evitare che durante la marcia i gas di
scarico penetrino nell’abitacolo tenere ac-
curatamente chiuso il portellone. Tenere
presente che questi gas sono velenosi.
Tenere sempre il portellone chiuso durante
la marcia.
• Se per qualche motivo il portellone deve
rimanere aperto in marcia, chiudere tutti i
finestrini e azionare il ventilatore dell’im-
pianto di climatizzazione alla massima ve-
locità. Non fare uso della modalità di ricir-
colo.
Il sollevamento del portellone è attuato da
ammortizzatori a gas che lo sostengono anche
in posizione di apertura. Dal momento che,
tuttavia, la pressione del gas diminuisce con
l’abbassamento della temperatura esterna, po-
trebbe essere necessario, quando il clima è
freddo, favorire manualmente l’apertura del
portellone.SISTEMI DI RITENUTA PASSEGGERIUna delle più importanti dotazioni di sicurezza
del veicolo è rappresentata dai sistemi di rite-
nuta:
• Cinture di sicurezza a tre punti per il condu-
cente e tutti i passeggeri
• Airbag anteriori avanzati per il conducente e
tutti i passeggeri
• Poggiatesta attivi supplementari (AHR) posi-
zionati sulla sommità dei sedili anteriori (in-
tegrati nel poggiatesta)
• Airbag ginocchia supplementare lato guida
• Airbag supplementari laterali a tendina gon-
fiabili (SABIC) per il conducente e i passeg-
geri seduti accanto ai finestrini
• Airbag supplementari laterali montati sul se-
dile (SAB)
• Piantone sterzo e volante ad assorbimento di
energia
• Protezioni ginocchia/pannelli sottoplancia
per l’occupante del sedile anteriore •
Le cinture di sicurezza anteriori incorporano
i pretensionatori che possono ottimizzare la
protezione dei passeggeri gestendo l’ener-
gia degli occupanti in caso di urto
• Tutti i sistemi cinture di sicurezza (tranne
quella lato guida e passeggero anteriore)
sono dotati di arrotolatori a bloccaggio auto-
matico (ALR) che bloccano in sede il nastro
della cintura estraendola fino alla sua mas-
sima lunghezza e regolandola alla lun-
ghezza desiderata per il fissaggio di un
seggiolino o la sistemazione di un oggetto di
larghe dimensioni sul sedile - se in dotazione
Se si trasportano bambini troppo piccoli per
poter indossare le cinture di serie per adulti, si
possono anche utilizzare le cinture di sicurezza
o la funzione ISOFIX per trattenere i sistemi di
ritenuta per neonati e bambini. Per ulteriori
informazioni vedere ISOFIX — Sistema di an-
coraggio seggiolino per bambini.
NOTA:
Gli airbag anteriori avanzati sono caratteriz-
zati da una capacità di intervento a più stadi.
32

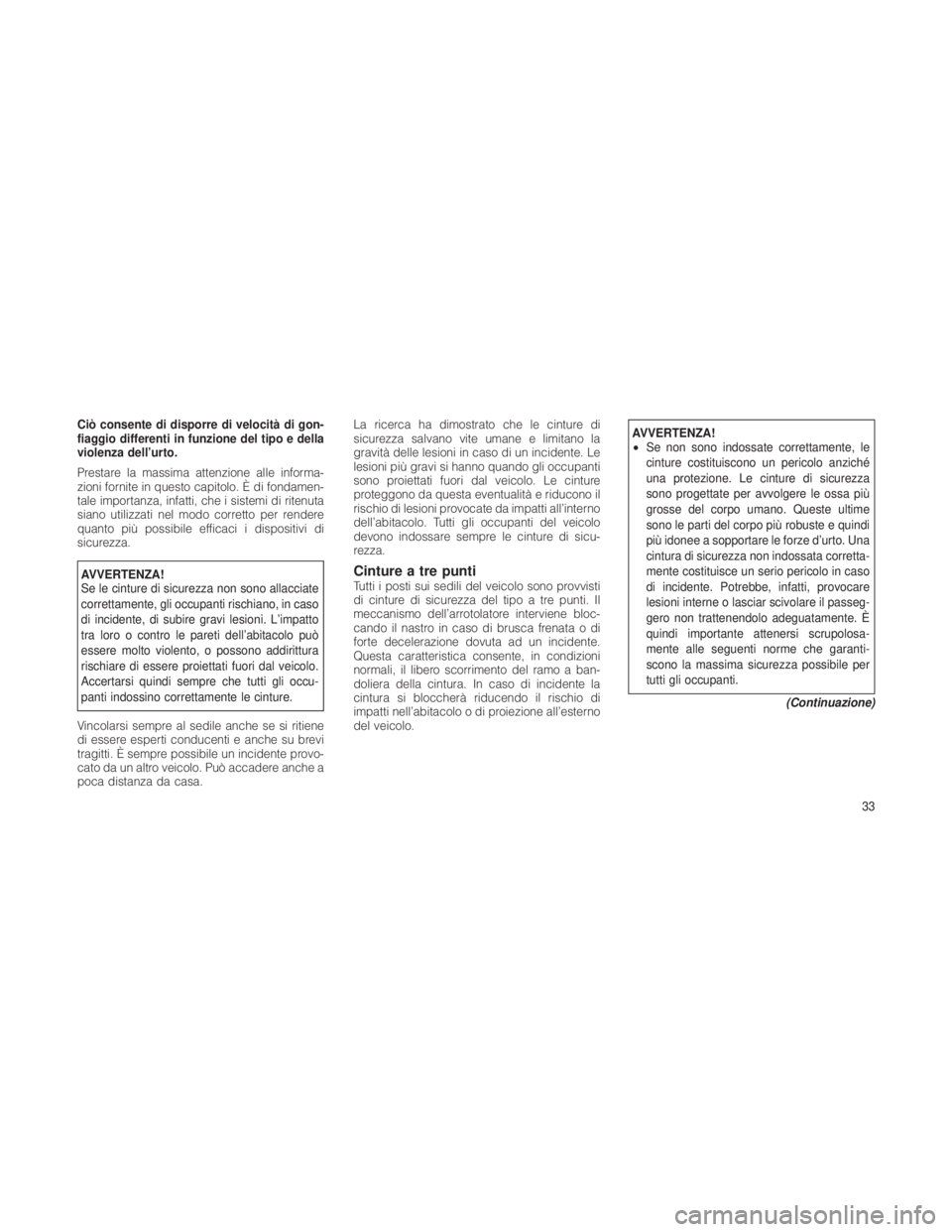

Ciò consente di disporre di velocità di gon-
fiaggio differenti in funzione del tipo e della
violenza dell’urto.
Prestare la massima attenzione alle informa-
zioni fornite in questo capitolo. È di fondamen-
tale importanza, infatti, che i sistemi di ritenuta
siano utilizzati nel modo corretto per rendere
quanto più possibile efficaci i dispositivi di
sicurezza.
AVVERTENZA!
Se le cinture di sicurezza non sono allacciate
correttamente, gli occupanti rischiano, in caso
di incidente, di subire gravi lesioni. L’impatto
tra loro o contro le pareti dell’abitacolo può
essere molto violento, o possono addirittura
rischiare di essere proiettati fuori dal veicolo.
Accertarsi quindi sempre che tutti gli occu-
panti indossino correttamente le cinture.
Vincolarsi sempre al sedile anche se si ritiene
di essere esperti conducenti e anche su brevi
tragitti. È sempre possibile un incidente provo-
cato da un altro veicolo. Può accadere anche a
poca distanza da casa. La ricerca ha dimostrato che le cinture di
sicurezza salvano vite umane e limitano la
gravità delle lesioni in caso di un incidente. Le
lesioni più gravi si hanno quando gli occupanti
sono proiettati fuori dal veicolo. Le cinture
proteggono da questa eventualità e riducono il
rischio di lesioni provocate da impatti all’interno
dell’abitacolo. Tutti gli occupanti del veicolo
devono indossare sempre le cinture di sicu-
rezza.Cinture a tre puntiTutti i posti sui sedili del veicolo sono provvisti
di cinture di sicurezza del tipo a tre punti. Il
meccanismo dell’arrotolatore interviene bloc-
cando il nastro in caso di brusca frenata o di
forte decelerazione dovuta ad un incidente.
Questa caratteristica consente, in condizioni
normali, il libero scorrimento del ramo a ban-
doliera della cintura. In caso di incidente la
cintura si bloccherà riducendo il rischio di
impatti nell’abitacolo o di proiezione all’esterno
del veicolo.
AVVERTENZA!
•
Se non sono indossate correttamente, le
cinture costituiscono un pericolo anziché
una protezione. Le cinture di sicurezza
sono progettate per avvolgere le ossa più
grosse del corpo umano. Queste ultime
sono le parti del corpo più robuste e quindi
più idonee a sopportare le forze d’urto. Una
cintura di sicurezza non indossata corretta-
mente costituisce un serio pericolo in caso
di incidente. Potrebbe, infatti, provocare
lesioni interne o lasciar scivolare il passeg-
gero non trattenendolo adeguatamente. È
quindi importante attenersi scrupolosa-
mente alle seguenti norme che garanti-
scono la massima sicurezza possibile per
tutti gli occupanti.
(Continuazione)
33

AVVERTENZA!(Continuazione)
• Non cercare di assicurare più persone con
la stessa cintura. Questo per evitare che, in
caso di incidente, possano urtare l’una
contro l’altra procurandosi gravi lesioni.
Ogni cintura deve proteggere una sola per-
sona indipendentemente dalla sua corpo-
ratura.
• È pericoloso, durante la marcia, prendere
posto in un vano di carico all’interno o
all’esterno del veicolo. In caso di incidente,
le persone che si dovessero trovare nella
zona di carico sono maggiormente esposte
al rischio di subire lesioni gravi o addirittura
mortali.
• Non consentire mai la sistemazione dei
passeggeri in una zona del veicolo non
attrezzata con sedili e cinture di sicurezza.
• Accertarsi sempre che tutte le persone a
bordo del veicolo siano sedute e indossino
correttamente le cinture di sicurezza.Istruzioni per l’uso delle cinture a
tre punti
1. Entrare nel veicolo e chiudere la porta. Re-
golare il sedile nella posizione voluta.
2. La linguetta di aggancio si trova sopra lo
schienale del sedile. Afferrarla ed estrarre la
cintura. Far scorrere la linguetta sulla cintura in
modo da avvolgere l’addome.
3. A questo punto inserire la linguetta nella
fibbia fino ad avvertire lo scatto di bloccag-
gio.
AVVERTENZA!
• Una cintura non agganciata alla fibbia cor-
rispondente non assicura la necessaria
protezione. La parte addominale può, in-
fatti, risalire lungo il corpo con il rischio di
provocare lesioni interne. Accertarsi sem-
pre di inserire la linguetta di aggancio nella
fibbia più vicina.
(Continuazione)
Linguetta di aggancio
Linguetta di aggancio a fibbia
34

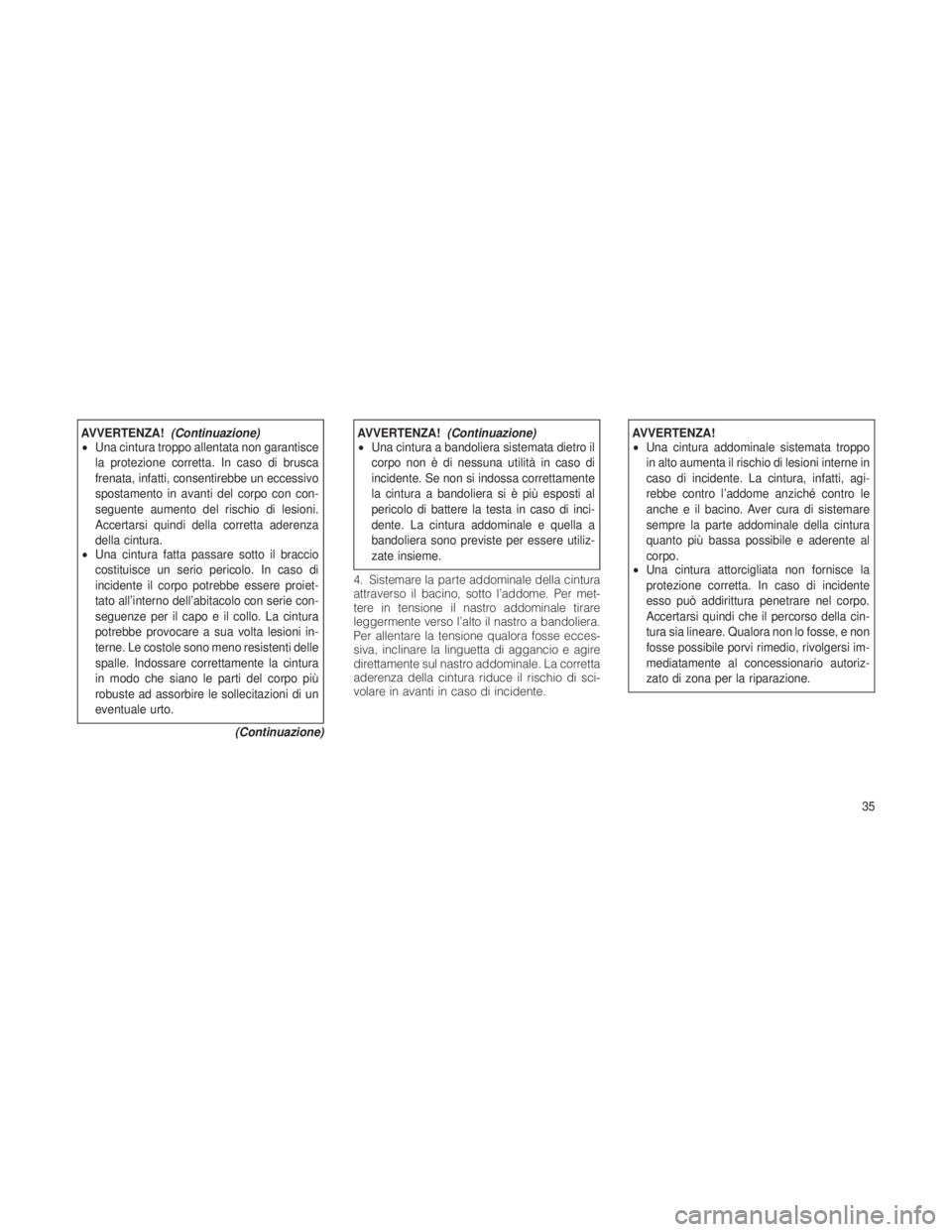

AVVERTENZA!(Continuazione)
• Una cintura troppo allentata non garantisce
la protezione corretta. In caso di brusca
frenata, infatti, consentirebbe un eccessivo
spostamento in avanti del corpo con con-
seguente aumento del rischio di lesioni.
Accertarsi quindi della corretta aderenza
della cintura.
• Una cintura fatta passare sotto il braccio
costituisce un serio pericolo. In caso di
incidente il corpo potrebbe essere proiet-
tato all’interno dell’abitacolo con serie con-
seguenze per il capo e il collo. La cintura
potrebbe provocare a sua volta lesioni in-
terne. Le costole sono meno resistenti delle
spalle. Indossare correttamente la cintura
in modo che siano le parti del corpo più
robuste ad assorbire le sollecitazioni di un
eventuale urto.
(Continuazione)AVVERTENZA!(Continuazione)
• Una cintura a bandoliera sistemata dietro il
corpo non è di nessuna utilità in caso di
incidente. Se non si indossa correttamente
la cintura a bandoliera si è più esposti al
pericolo di battere la testa in caso di inci-
dente. La cintura addominale e quella a
bandoliera sono previste per essere utiliz-
zate insieme.
4. Sistemare la parte addominale della cintura
attraverso il bacino, sotto l’addome. Per met-
tere in tensione il nastro addominale tirare
leggermente verso l’alto il nastro a bandoliera.
Per allentare la tensione qualora fosse ecces-
siva, inclinare la linguetta di aggancio e agire
direttamente sul nastro addominale. La corretta
aderenza della cintura riduce il rischio di sci-
volare in avanti in caso di incidente.AVVERTENZA!
• Una cintura addominale sistemata troppo
in alto aumenta il rischio di lesioni interne in
caso di incidente. La cintura, infatti, agi-
rebbe contro l’addome anziché contro le
anche e il bacino. Aver cura di sistemare
sempre la parte addominale della cintura
quanto più bassa possibile e aderente al
corpo.
• Una cintura attorcigliata non fornisce la
protezione corretta. In caso di incidente
esso può addirittura penetrare nel corpo.
Accertarsi quindi che il percorso della cin-
tura sia lineare. Qualora non lo fosse, e non
fosse possibile porvi rimedio, rivolgersi im-
mediatamente al concessionario autoriz-
zato di zona per la riparazione.
35

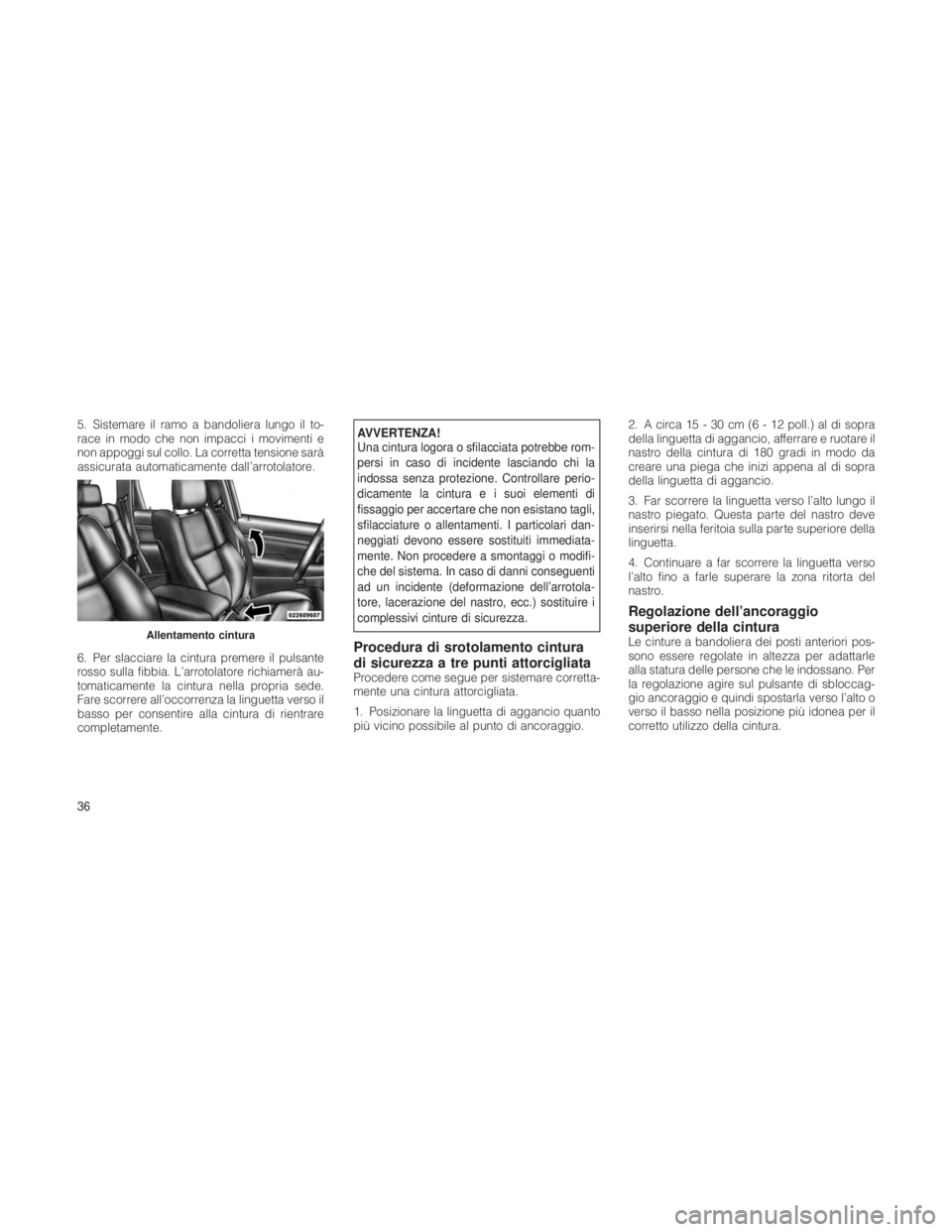

5. Sistemare il ramo a bandoliera lungo il to-
race in modo che non impacci i movimenti e
non appoggi sul collo. La corretta tensione sarà
assicurata automaticamente dall’arrotolatore.
6. Per slacciare la cintura premere il pulsante
rosso sulla fibbia. L’arrotolatore richiamerà au-
tomaticamente la cintura nella propria sede.
Fare scorrere all’occorrenza la linguetta verso il
basso per consentire alla cintura di rientrare
completamente.AVVERTENZA!
Una cintura logora o sfilacciata potrebbe rom-
persi in caso di incidente lasciando chi la
indossa senza protezione. Controllare perio-
dicamente la cintura e i suoi elementi di
fissaggio per accertare che non esistano tagli,
sfilacciature o allentamenti. I particolari dan-
neggiati devono essere sostituiti immediata-
mente. Non procedere a smontaggi o modifi-
che del sistema. In caso di danni conseguenti
ad un incidente (deformazione dell’arrotola-
tore, lacerazione del nastro, ecc.) sostituire i
complessivi cinture di sicurezza.
Procedura di srotolamento cintura
di sicurezza a tre punti attorcigliata
Procedere come segue per sistemare corretta-
mente una cintura attorcigliata.
1. Posizionare la linguetta di aggancio quanto
più vicino possibile al punto di ancoraggio.2. A circa 15 - 30 cm (6 - 12 poll.) al di sopra
della linguetta di aggancio, afferrare e ruotare il
nastro della cintura di 180 gradi in modo da
creare una piega che inizi appena al di sopra
della linguetta di aggancio.
3. Far scorrere la linguetta verso l’alto lungo il
nastro piegato. Questa parte del nastro deve
inserirsi nella feritoia sulla parte superiore della
linguetta.
4. Continuare a far scorrere la linguetta verso
l’alto fino a farle superare la zona ritorta del
nastro.
Regolazione dell’ancoraggio
superiore della cintura
Le cinture a bandoliera dei posti anteriori pos-
sono essere regolate in altezza per adattarle
alla statura delle persone che le indossano. Per
la regolazione agire sul pulsante di sbloccag-
gio ancoraggio e quindi spostarla verso l’alto o
verso il basso nella posizione più idonea per il
corretto utilizzo della cintura.Allentamento cintura
36
