2012 Hyundai Equus Инструкция по эксплуатации (in Russian)

763
Техническое обслуживание

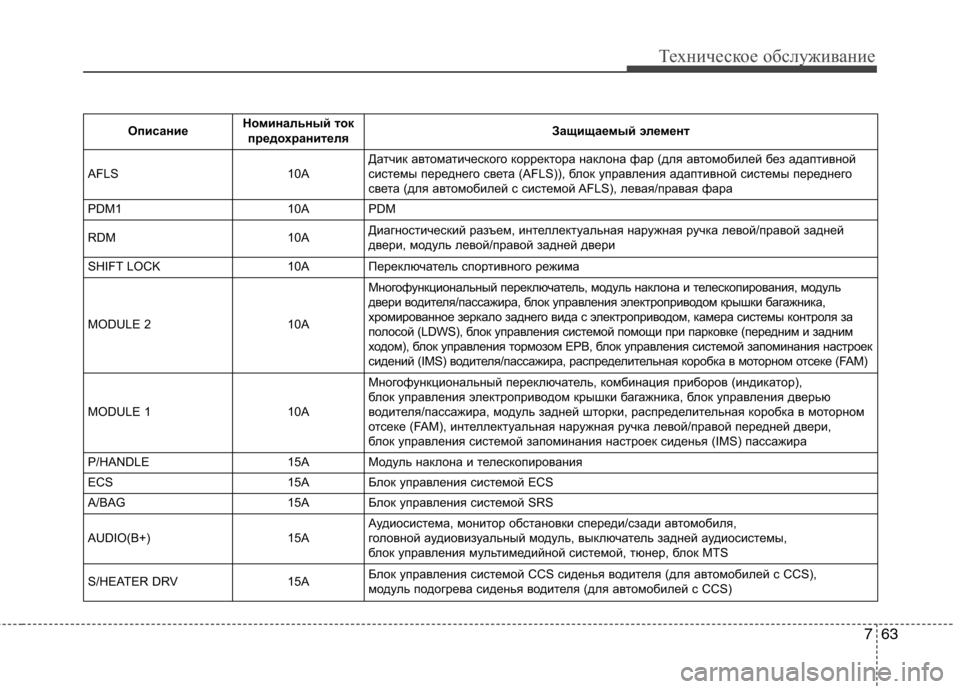

ОписаниеНоминальный ток
предохранителя Защищаемый элемент
AFLS 10A Датчик автоматического корректора наклона фар (для автомо
билей без адаптивной
системы переднего света (AFLS)), блок управления адаптивной си стемы переднего
света (для автомобилей с системой AFLS), левая/правая фара
PDM1 10A PDM
RDM 10A Диагностический разъем, интеллектуальная наружная ручка лево
й/правой задней
двери, модуль левой/правой задней двери
SHIFT LOCK 10A Переключатель спортивного режима
MODULE 2 10A Многофункциональный переключатель, модуль наклона и телеск
опирования, модуль
двери водителя/пассажира, блок управления электроприводо м крышки багажника,
хромированное зеркало заднего вида с электроприводом, камера системы контроля за
полосой (LDWS), блок управления системой помощи при парко вке (передним и задним
ходом), блок управления тормозом EPB, блок управления систе мой запоминания настроек
сидений (IMS) водителя/пассажира, распределительная коробка в моторном отсеке (FAM)
MODULE 1 10A Многофункциональный переключатель, комбинация приборов (и
ндикатор),
блок управления электроприводом крышки багажника, блок управления дверью
водителя/пассажира, модуль задней шторки, распределительн ая коробка в моторном
отсеке (FAM), интеллектуальная наружная ручка левой/правой п ередней двери,
блок управления системой запоминания настроек сиденья (IMS) па ссажира
P/HANDLE 15A Модуль наклона и телескопирования
ECS 15A Блок управления системой ECS
A/BAG 15A Блок управления системой SRS
AUDIO(B+) 15A Аудиосистема, монитор обстановки спереди/сзади автомобил
я,
головной аудиовизуальный модуль, выключатель задней ауд иосистемы,
блок управления мультимедийной системой, тюнер, блок MTS
S/HEATER DRV 15A Блок управления системой CCS сиденья водителя (для автомоб
илей с CCS),
модуль подогрева сиденья водителя (для автомобилей с CCS)

Техническое обслуживание
64
7

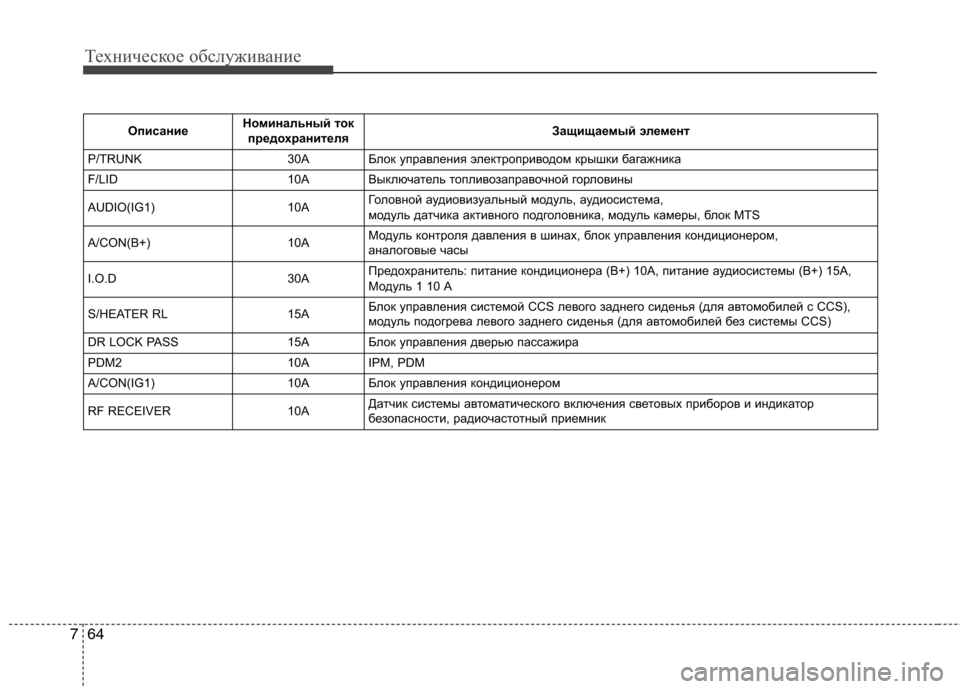

Описание Номинальный ток
предохранителя Защищаемый элемент
P/TRUNK 30A Блок управления электроприводом крышки багажн ика
F/LID 10A Выключатель топливозаправочной горловины
AUDIO(IG1) 10A Головной аудиовизуальный модуль, аудиосистема,
модуль датчика активного подголовника, модуль камеры, бл
ок MTS
A/CON(B+) 10A Модуль контроля давления в шинах, блок управления конди
ционером,
аналоговые часы
I.O.D 30A Предохранитель: питание кондиционера (B+) 10A, питание ауд
иосистемы (B+) 15A,
Модуль 1 10 А
S/HEATER RL 15A Блок управления системой CCS левого заднего сиденья (для а
втомобилей с CCS),
модуль подогрева левого заднего сиденья (для автомобиле й без системы CCS)
DR LOCK PASS 15A Блок управления дверью пассажира
PDM2 10A IPM, PDM
A/CON(IG1) 10A Блок управления кондиционером
RF RECEIVER 10A Датчик системы автоматического включения световых приборов и
индикатор
безопасности, радиочастотный приемник

765
Техническое обслуживание

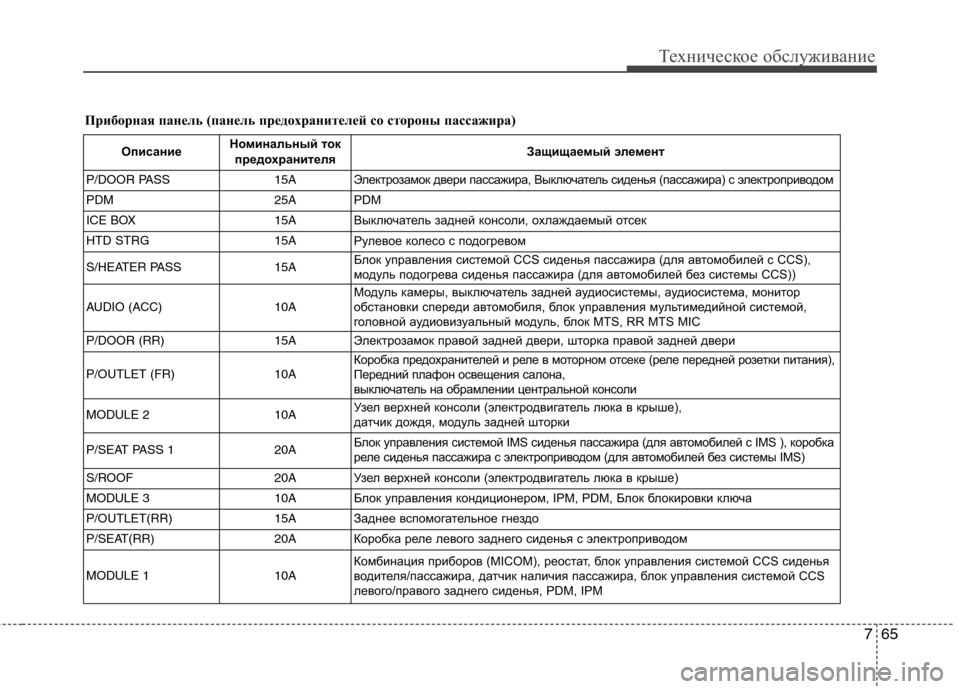

Приборная панель (панель предохранителей со стороны пассажира)Описание Номинальный ток
предохранителя Защищаемый элемент
P/DOOR PASS 15A Электрозамок двери пассажира, Выключатель сиденья (пассажира) с эл ектроприводом
PDM 25A PDM
ICE BOX 15A Выключатель задней консоли, охлаждаемый отсек
HTD STRG 15A Рулевое колесо с подогревом
S/HEATER PASS 15A Блок управления системой CCS сиденья пассажира (для автомобил
ей с CCS),
модуль подогрева сиденья пассажира (для автомобилей без сист емы CCS))
AUDIO (ACC) 10A Модуль камеры, выключатель задней аудиосистемы, аудиосисте
ма, монитор
обстановки спереди автомобиля, блок управления мультиме дийной системой,
головной аудиовизуальный модуль, блок MTS, RR MTS MIC
P/DOOR (RR) 15A Электрозамок правой задней двери, шторка правой задн ей двери
P/OUTLET (FR) 10A Коробка предохранителей и реле в моторном отсеке (реле
передней розетки питания),
Передний плафон освещения салона,
выключатель на обрамлении центральной консоли
MODULE 2 10A Узел верхней консоли (электродвигатель люка в крыше),
датчик дождя, модуль задней шторки
P/SEAT PASS 1 20A Блок управления системой IMS сиденья пассажира (для автомобиле
й с IMS ), коробка
реле сиденья пассажира с электроприводом (для автомобилей б ез системы IMS)
S/ROOF 20A Узел верхней консоли (электродвигатель люка в крыше)
MODULE 3 10A Блок управления кондиционером, IPM, PDM, Блок блокировки ключа
P/OUTLET(RR) 15A Заднее вспомогательное гнездо
P/SEAT(RR) 20A Коробка реле левого заднего сиденья с электроприводом
MODULE 1 10A Комбинация приборов (MICOM), реостат, блок управления систе
мой CCS сиденья
водителя/пассажира, датчик наличия пассажира, блок управления системой CCS
левого/правого заднего сиденья, PDM, IPM

Техническое обслуживание
66
7

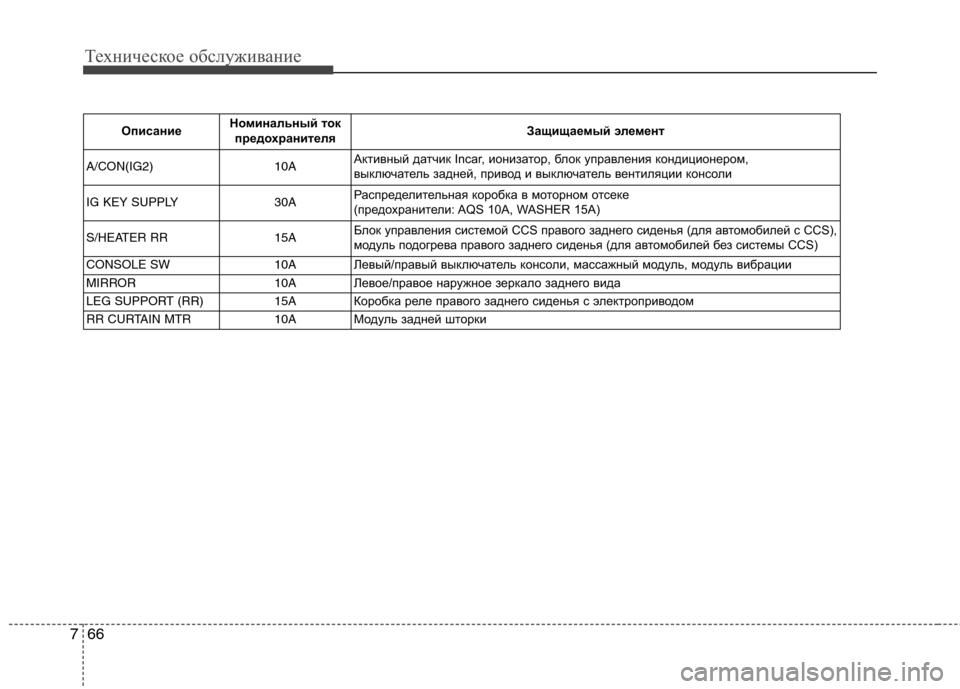

Описание Номинальный ток
предохранителя Защищаемый элемент
A/CON(IG2) 10A Активный датчик Incar, ионизатор, блок управления кондици
онером,
выключатель задней, привод и выключатель вентиляции конс оли
IG KEY SUPPLY 30A Распределительная коробка в моторном отсеке
(предохранители: AQS 10A, WASHER 15A)
S/HEATER RR 15A Блок управления системой CCS правого заднего сиденья (для
автомобилей с CCS),
модуль подогрева правого заднего сиденья (для автомобил ей без системы CCS)
CONSOLE SW 10A Левый/правый выключатель консоли, массажный модуль, модул ь вибрации
MIRROR 10A Левое/правое наружное зеркало заднего вида
LEG SUPPORT (RR) 15A Коробка реле правого заднего сиденья с электроприводом
RR CURTAIN MTR 10A Модуль задней шторки

767
Техническое обслуживание

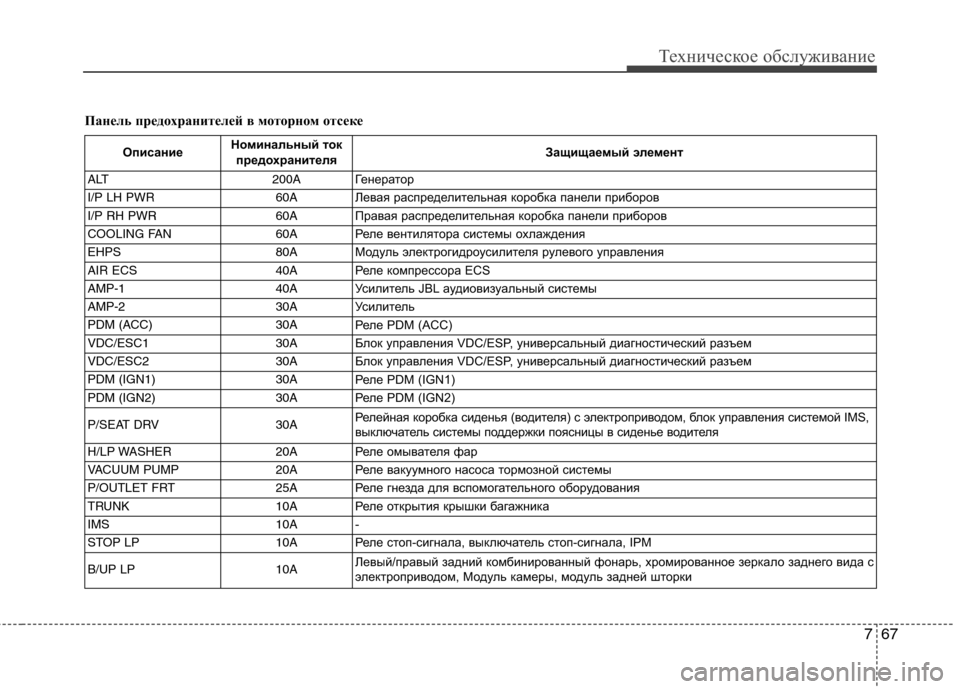

Панель предохранителей в моторном отсекеОписание Номинальный ток
предохранителя Защищаемый элемент
ALT 200A Генератор
I/P LH PWR 60A Левая распределительная коробка панели приборов
I/P RH PWR 60A Правая распределительная коробка панели приборов
COOLING FAN 60A Реле вентилятора системы охлаждения
EHPS 80A Модуль электрогидроусилителя рулевого управления
AIR ECS 40A Реле компрессора ECS
AMP-1 40A Усилитель JBL аудиовизуальный системы
AMP-2 30A Усилитель
PDM (ACC) 30A Реле PDM (ACC)
VDC/ESC1 30A Блок управления VDC/ESP, универсальный диагностический разъем
VDC/ESC2 30A Блок управления VDC/ESP, универсальный диагностический разъем
PDM (IGN1) 30A Реле PDM (IGN1)
PDM (IGN2) 30A Реле PDM (IGN2)
P/SEAT DRV 30A Релейная коробка сиденья (водителя) с электроприводом, бл
ок управления системой IMS,
выключатель системы поддержки поясницы в сиденье водителя
H/LP WASHER 20A Реле омывателя фар
VACUUM PUMP 20A Реле вакуумного насоса тормозной системы
P/OUTLET FRT 25A Реле гнезда для вспомогательного оборудования
TRUNK 10A Реле открытия крышки багажника
IMS 10A -
STOP LP 10A Реле стоп-сигнала, выключатель стоп-сигнала, IPM
B/UP LP 10A Левый/правый задний комбинированный фонарь, хромирова
нное зеркало заднего вида с
электроприводом, Модуль камеры, модуль задней шторки

Техническое обслуживание
68
7

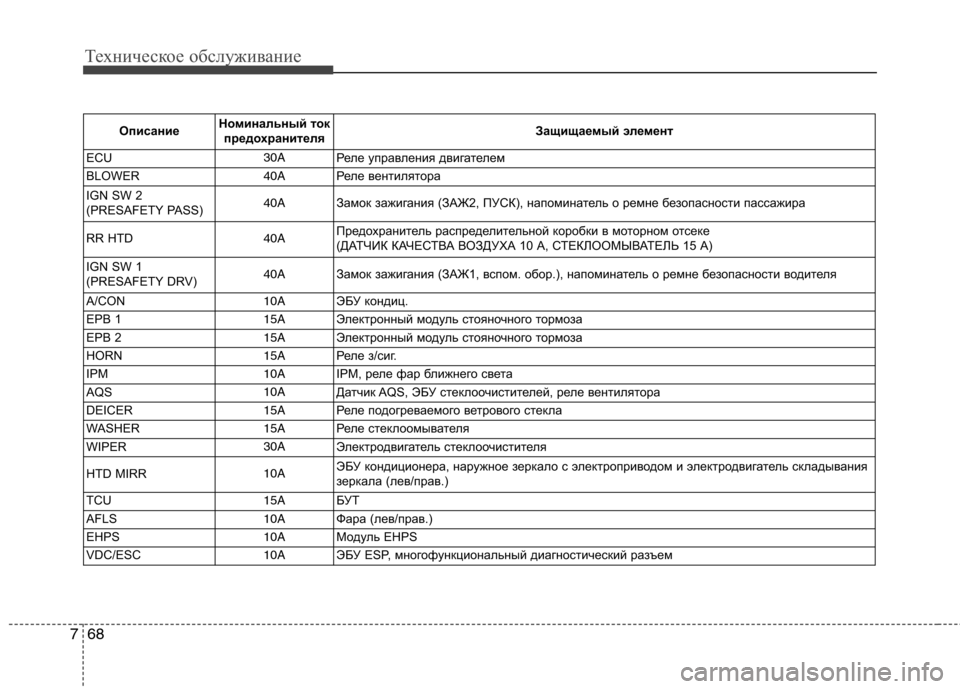

Описание Номинальный ток
предохранителя Защищаемый элемент
ECU 30A
Реле управления двигателем
BLOWER 40A
Реле вентилятора
IGN SW 2
(PRESAFETY PASS) 40A
Замок зажигания (ЗАЖ2, ПУСК), напоминатель о ремне безопасн ости пассажира
RR HTD 40AПредохранитель распределительной коробки в моторном отсе
ке
(ДАТЧИК КАЧЕСТВА ВОЗДУХА 10 А, СТЕКЛООМЫВАТЕЛЬ 15 А)
IGN SW 1
(PRESAFETY DRV) 40A
Замок зажигания (ЗАЖ1, вспом. обор.), напоминатель о ремне безопасности водителя
A/CON 10A
ЭБУ кондиц.
EPB 1 15A
Электронный модуль стояночного тормоза
EPB 2 15A
Электронный модуль стояночного тормоза
HORN 15A
Реле з/сиг.
IPM 10A
IPM, реле фар ближнего света
AQS 10A
Датчик AQS, ЭБУ стеклоочистителей, реле вентилятора
DEICER 15A
Реле подогреваемого ветрового стекла
WASHER 15A
Реле стеклоомывателя
WIPER 30A
Электродвигатель стеклоочистителя
HTD MIRR 10AЭБУ кондиционера, наружное зеркало с электроприводом и
электродвигатель складывания
зеркала (лев/прав.)
TCU 15A
БУТ
AFLS 10A
Фара (лев/прав.)
EHPS 10A
Модуль EHPS
VDC/ESC 10A
ЭБУ ESP, многофункциональный диагностический разъем

769
Техническое обслуживание

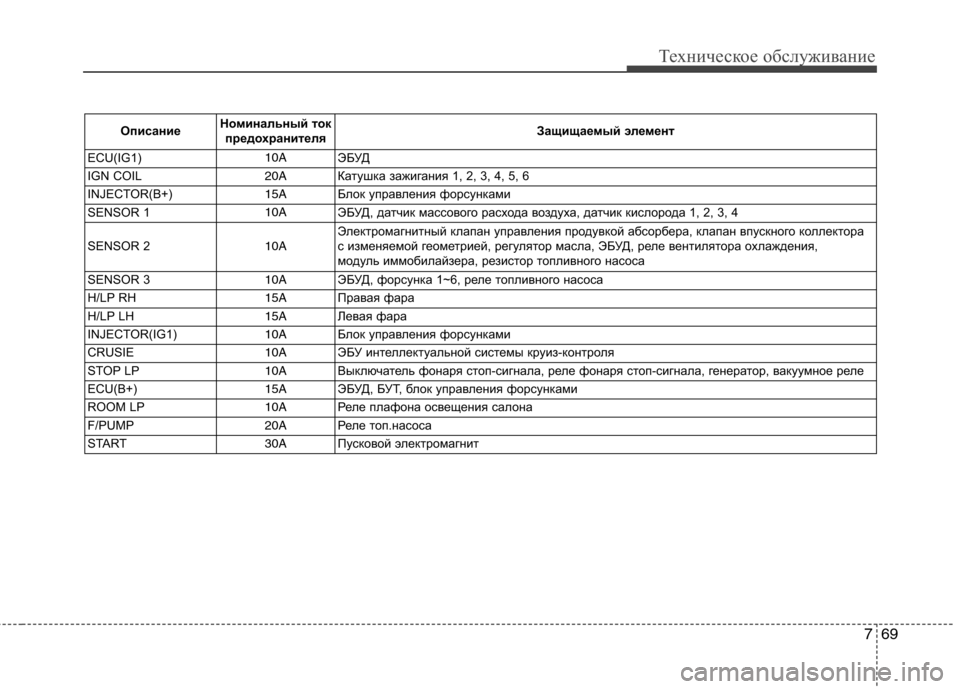

ОписаниеНоминальный ток
предохранителя Защищаемый элемент
ECU(IG1)10AЭБУД
IGN COIL20AКатушка зажигания 1, 2, 3, 4, 5, 6
INJECTOR(B+)15AБлок управления форсунками
SENSOR 110AЭБУД, датчик массового расхода воздуха, датчик кислорода 1,
2, 3, 4
SENSOR 2 10AЭлектромагнитный клапан управления продувкой абсорбера,
клапан впускного коллектора
с изменяемой геометрией, регулятор масла, ЭБУД, реле в ентилятора охлаждения,
модуль иммобилайзера, резистор топливного насоса
SENSOR 3 10A
ЭБУД, форсунка 1~6, реле топливного насоса
H/LP RH 15A
Правая фара
H/LP LH 15A
Левая фара
INJECTOR(IG1) 10A
Блок управления форсунками
CRUSIE 10A
ЭБУ интеллектуальной системы круиз-контроля
STOP LP 10A
Выключатель фонаря стоп-сигнала, реле фонаря стоп-сигнала, г енератор, вакуумное реле
ECU(B+) 15A
ЭБУД, БУТ, блок управления форсунками
ROOM LP 10A
Реле плафона освещения салона
F/PUMP 20A
Реле топ.насоса
START 30A
Пусковой электромагнит

Техническое обслуживание
70
7

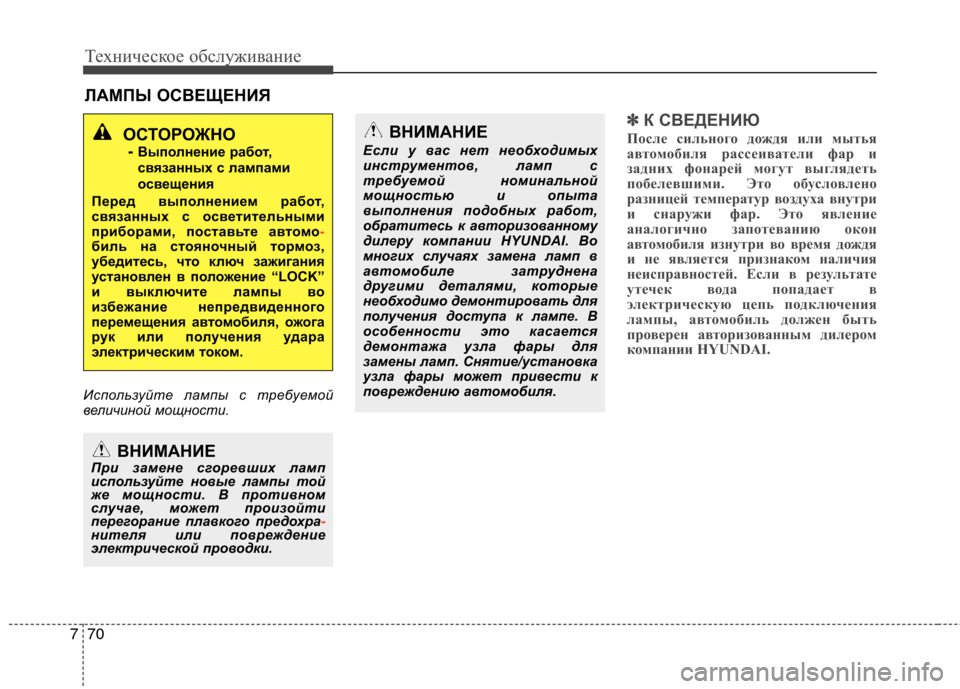

ЛАМПЫ ОСВЕЩЕНИЯ
Используйте лампы с требуемой
величиной мощности.
✽✽ К СВЕДЕНИЮ
После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха внутри
и снаружи фар. Это явление
аналогично запотеванию окон
автомобиля изнутри во время дождя
и не является признаком наличия
неисправностей. Если в результате
утечек вода попадает в
электрическую цепь подключения
лампы, автомобиль должен быть
проверен авторизованным дилером
компании HYUNDAI.ОСТОРОЖНО - Выполнение работ,
связанных с лампами
освещения
Перед выполнением работ,
связанных с осветительными
приборами, поставьте а втомо
-биль на стояночный то рмоз,
убедитесь, что ключ зажигания
установлен в положение “LOCK”
и выключите лампы во
избежание непредвиденного
перемещения а втомобиля, ожога
рук или получения удара
электрическим током.
ВНИМАНИЕ
При замене сгоревших ламп
используйте новые лампы той
же мощности. В противном
случае, может произойти
перегорание плавкого предохра
-нителя или повреждение
электрической проводки.
ВНИМАНИЕ
Если у вас нет необходимых
инструментов, ламп с
требуемой номинальной
мощностью и опыта
выполнения подобных работ,
обратитесь к авторизованному
дилеру компании HYUNDAI. Во
многих случаях замена ламп в
автомобиле затруднена
другими деталями, которые
необходимо демонтировать для
получения доступа к лампе. В
особенности это касается
демонтажа узла фары для
замены ламп. Снятие/установка
узла фары может привести к
повреждению автомобиля.
