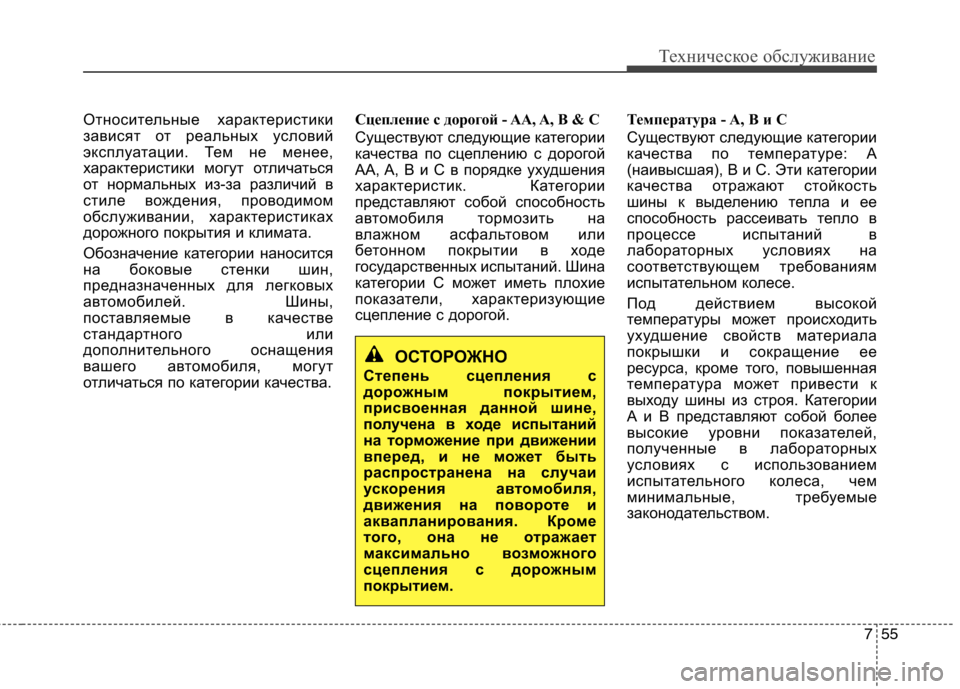

2012 Hyundai Equus Инструкция по эксплуатации (in Russian)

755
Техническое обслуживание
Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслуживании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины,
поставляемые в качестве
стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества. Сцепление с дорогой - AA, A, B & C
Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой.
Температура - A, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
A и B представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.
ОСТОРОЖНО
Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний
на торможение при движении
вперед, и не м ожет быть
распространена на случаи
ускорения ав томобиля,
движения на повороте и
аквапланирования. Кроме
того, она не отражает
максимально возможного
сцепления с дорожным
покрытием.

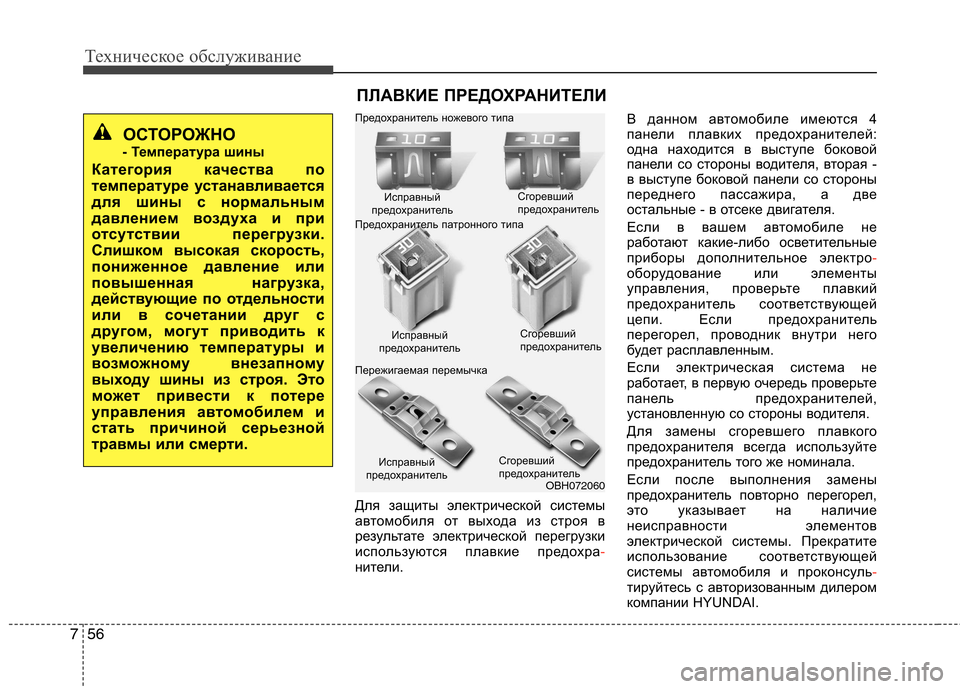

Техническое обслуживание
56
7
Для защиты электрической системы
автомобиля от выхода из строя в
результате электрической перегрузки
используются плавкие предохра
-нители. В данном автомобиле имеются 4
панели плавких предохранителей:
одна находится в выступе боковой
панели со стороны водителя, вторая -
в выступе боковой панели со стороны
переднего пассажира, а две
остальные - в отсеке двигателя.
Если в вашем автомобиле не
работают какие-либо осветительные
приборы дополнительное электро
-оборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.
Если электрическая система не
работает, в первую очередь проверьте
панель предохранителей,
установленную со стороны водителя.
Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.
Если после выполнения замены
предохранитель повторно перегорел,
это указывает на наличие
неисправности элементов
электрической системы. Прекратите
использование соответствующей
системы автомобиля и проконсуль
-тируйтесь с авторизованным дилером
компании HYUNDAI.
ОСТОРОЖНО
- Температура шины
Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.
OBH072060
Исправный
предохранитель Исправный
предохранитель
Предохранитель ножевого типа
Предохранитель патронного типа
Пережигаемая перемычка Сгоревший
предохранитель
Сгоревший
предохранитель
Исправный
предохранитель Сгоревший
предохранитель
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

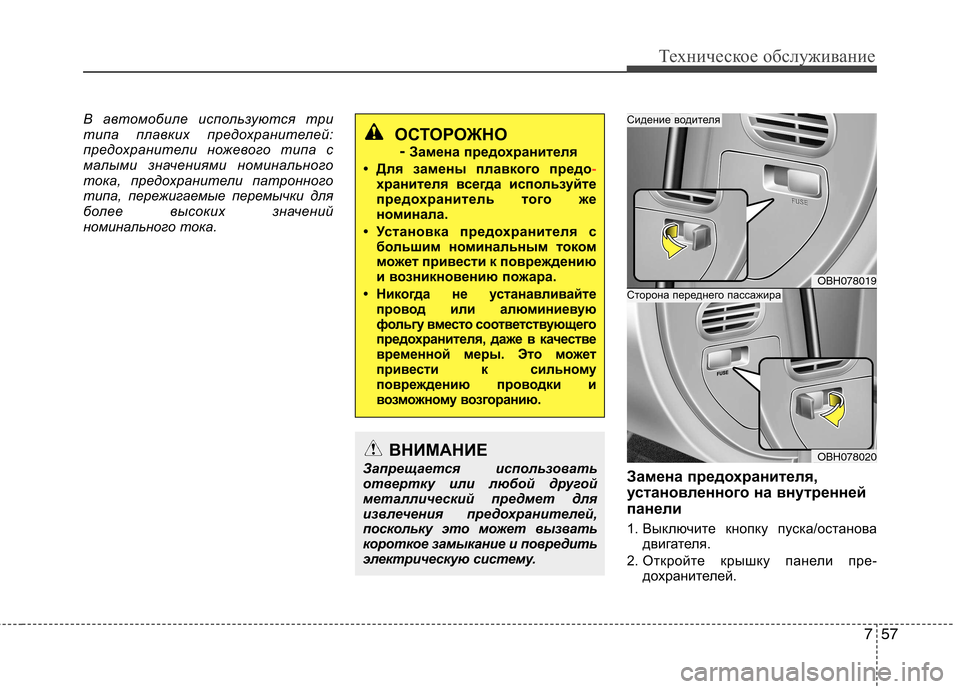

757
Техническое обслуживание
В автомобиле используются три
типа плавких предохранителей:
предохранители ножевого типа с
малыми значениями номинального
тока, предохранители патронного
типа, пережигаемые перемычки для
более высоких значений
номинального тока.Замена предохранителя,
установленного на внутренней
панели
1. Выключите кнопку пуска/остановадвигателя.
2. Откройте крышку панели пре- дохранителей.
ОСТОРОЖНО
- Замена предохранителя
• Для замены плавкого предо
-хранителя всегда используйте
предохранитель того же
номинала.
• Установка предохранителя с большим номинальным током
может привести к повреждению
и возникновению пожара.
• Никогда не устанавливайте
провод или алюминиевую
фольгу вместо соот ветствующего
предохранителя, даже в качестве
временной меры. Это может
привести к сильному
повреждению проводки и
возможному возгоранию.
ВНИМАНИЕ
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и повредить
электрическую систему.
OBH078019
OBH078020
Сидение водителя
Сторона переднего пассажира

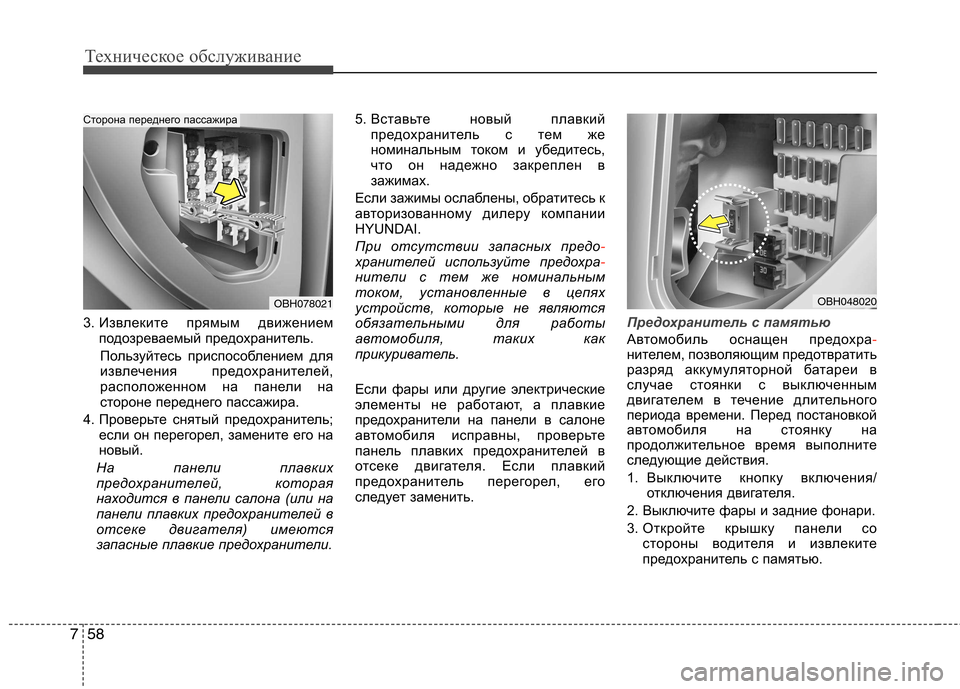

Техническое обслуживание
58
7
3. Извлеките прямым движением
подозреваемый предохранитель.
Пользуйтесь приспособлением для
извлечения предохранителей,
расположенном на панели на
стороне переднего пассажира.
4. Проверьте снятый предохранитель; если он перегорел, замените его на
новый.
На панели плавких
предохранителей, которая
находится в панели салона (или на
панели плавких предохранителей в
отсеке двигателя) имеются
запасные плавкие предохранители. 5.
Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах.
Если зажимы ослаблены, обратитесь к
авторизованному дилеру компании
HYUNDAI.
При отсутствии запасных предо
-хранителей используйте предохра-нители с тем же номинальным
током, установленные в цепях
устройств, которые не являются
обязательными для работы
автомобиля, таких как
прикуриватель.
Если фары или другие электрические
элементы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить.
Предохранитель с памятью
Автомобиль оснащен предохра-нителем, позволяющим предотвратить
разряд аккумуляторной батареи в
случае стоянки с выключенным
двигателем в течение длительного
периода времени. Перед постановкой
автомобиля на стоянку на
продолжительное время выполните
следующие действия.
1. Выключите кнопку включения/ отключения двигателя.
2. Выключите фары и задние фонари.
3. Откройте крышку панели со стороны водителя и извлеките
предохранитель с памятью.
OBH078021
Сторона переднего пассажира
OBH048020

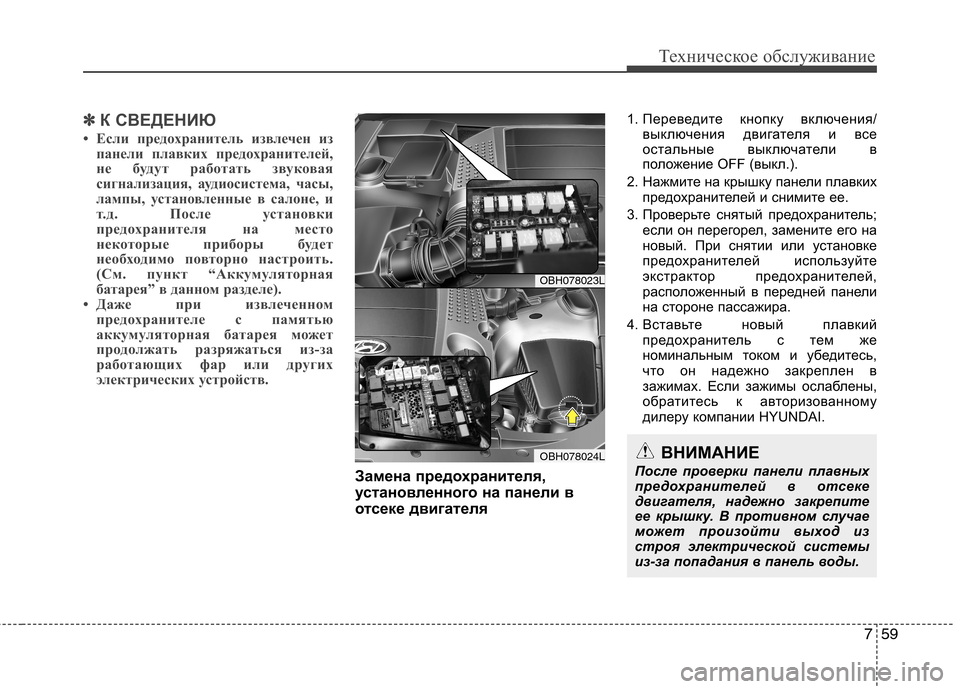

759
Техническое обслуживание
✽✽К СВЕДЕНИЮ
• Если предохранитель извлечен из панели плавких предохранителей,
не будут работать звуковая
сигнализация, аудиосистема, часы,
лампы, установленные в салоне, и
т.д. После установки
предохранителя на место
некоторые приборы будет
необходимо повторно настроить.
(См. пункт “Аккумуляторная
батарея” в данном разделе).
• Даже при извлеченном предохранителе с памятью
аккумуляторная батарея может
продолжать разряжаться из-за
работающих фар или других
электрических устройств.
Замена предохранителя,
установленного на панели в
отсеке двигателя 1. Переведите кнопку включения/
выключения двигателя и все
остальные выключатели в
положение OFF (выкл.).
2. Нажмите на крышку панели плавких предохранителей и снимите ее.
3. Проверьте снятый предохранитель; если он перегорел, замените его на
новый. При снятии или установке
предохранителей используйте
экстрактор предохранителей,
расположенный в передней панели
на стороне пассажира.
4. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. Если зажимы ослаблены,
обратитесь к авторизованному
дилеру компании HYUNDAI.
OBH078023L
OBH078024LВНИМАНИЕ
После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.

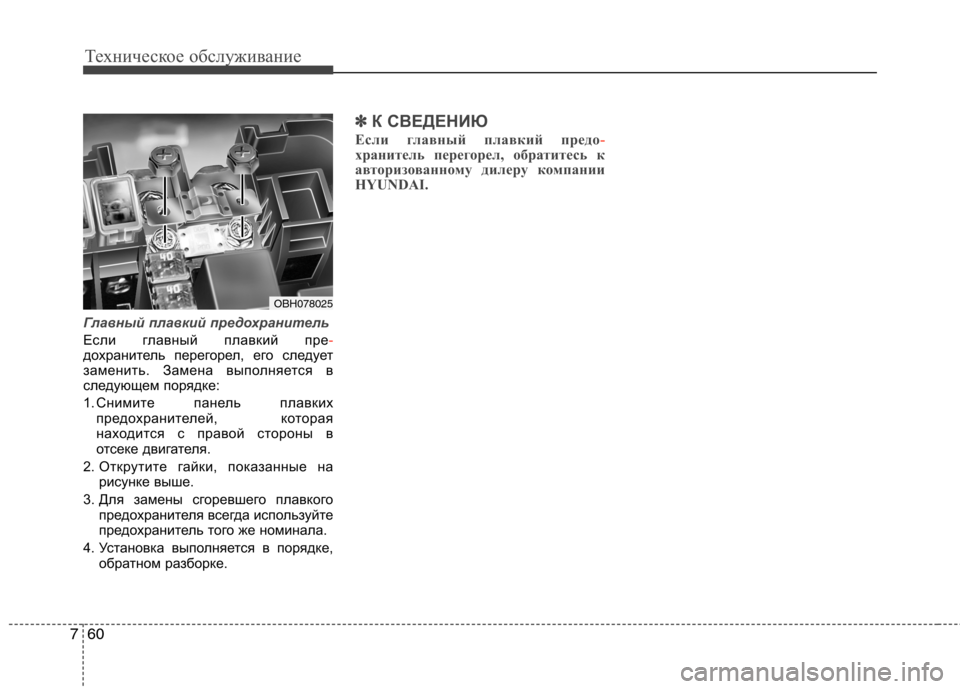

Техническое обслуживание
60
7
Главный плавкий предохранитель
Если главный плавкий пре-дохранитель перегорел, его следует
заменить. Замена выполняется в
следующем порядке:
1. Снимите панель плавких
предохранителей, которая
находится с правой стороны в
отсеке двигателя.
2. Открутите гайки, показанные на рисунке выше.
3. Для замены сгоревшего плавкого предохранителя всегда используйте
предохранитель того же номинала.
4. Установка выполняется в порядке, обратном разборке.
✽✽ К СВЕДЕНИЮ
Если главный плавкий предо
-хранитель перегорел, обратитесь к
авторизованному дилеру компании
HYUNDAI.
OBH078025

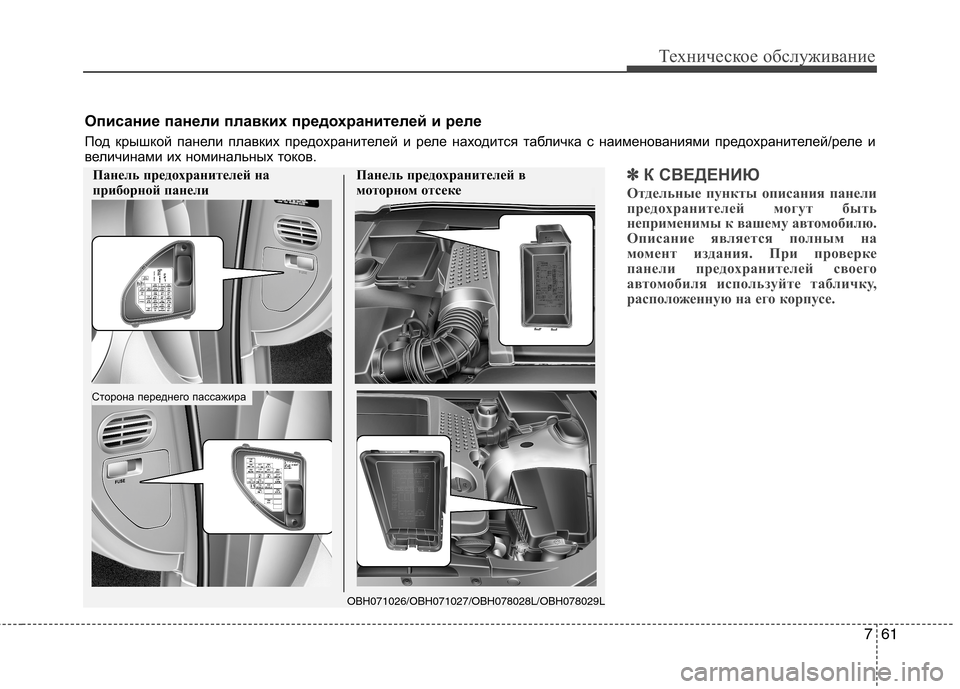

761
Техническое обслуживание
✽✽К СВЕДЕНИЮ
Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.
Описание панели плавких предохранителей и реле
Под крышкой панели плавких предохранителей и реле нах одится табличка с наименованиями предохранителей/реле и
величинами их номинальных токов.
OBH071026/OBH071027/OBH078028L/OBH078029L
Сторона переднего пассажира
Панель предохранителей на
приборной панелиПанель предохранителей в
моторном отсеке

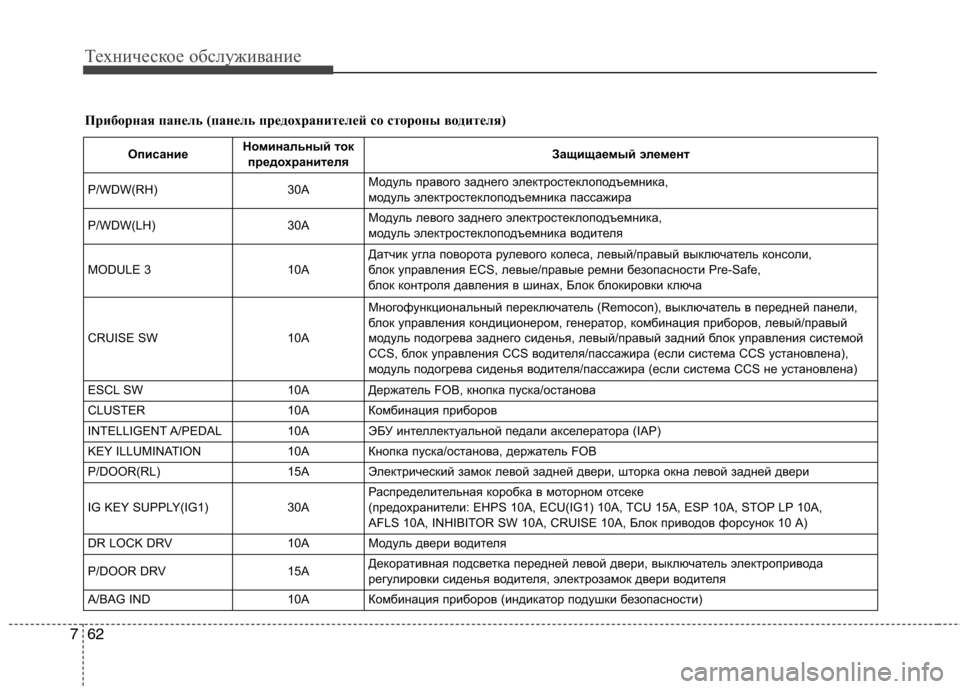

Техническое обслуживание
62
7
Приборная панель (панель предохранителей со стороны водителя)
Описание Номинальный ток
предохранителя Защищаемый элемент
P/WDW(RH) 30A Модуль правого заднего электростеклоподъемника,
модуль электростеклоподъемника пассажира
P/WDW(LH) 30A Модуль левого заднего электростеклоподъемника,
модуль электростеклоподъемника водителя
MODULE 3 10A Датчик угла поворота рулевого колеса, левый/правый выкл
ючатель консоли,
блок управления ECS, левые/правые ремни безопасности Pre-Safe ,
блок контроля давления в шинах, Блок блокировки ключа
CRUISE SW 10A Многофункциональный переключатель (Remocon), выключатель в пер
едней панели,
блок управления кондиционером, генератор, комбинация приборов, левый/правый
модуль подогрева заднего сиденья, левый/правый задний блок управления системой
CCS, блок управления CCS водителя/пассажира (если система CCS установлена),
модуль подогрева сиденья водителя/пассажира (если система CCS не установлена)
ESCL SW 10A Держатель FOB, кнопка пуска/останова
CLUSTER 10A Комбинация приборов
INTELLIGENT A/PEDAL 10A ЭБУ интеллектуальной педали акселерато ра (IAP)
KEY ILLUMINATION 10A Кнопка пуска/останова, держатель FOB
P/DOOR(RL) 15A Электрический замок левой задней двери, што рка окна левой задней двери
IG KEY SUPPLY(IG1) 30A Распределительная коробка в моторном отсеке
(предохранители: EHPS 10A, ECU(IG1) 10A, TCU 15A, ESP 10A, STOP LP 10
A,
AFLS 10A, INHIBITOR SW 10A, CRUISE 10A, Блок приводов форсунок 10 А)
DR LOCK DRV 10A Модуль двери водителя
P/DOOR DRV 15A Декоративная подсветка передней левой двери, выключател
ь электропривода
регулировки сиденья водителя, электрозамок двери водит еля
A/BAG IND 10A Комбинация приборов (индикатор подушки безоп асности)
