2012 Hyundai Equus Инструкция по эксплуатации (in Russian)

Средства обеспечения безопасности автомобиля
60
3

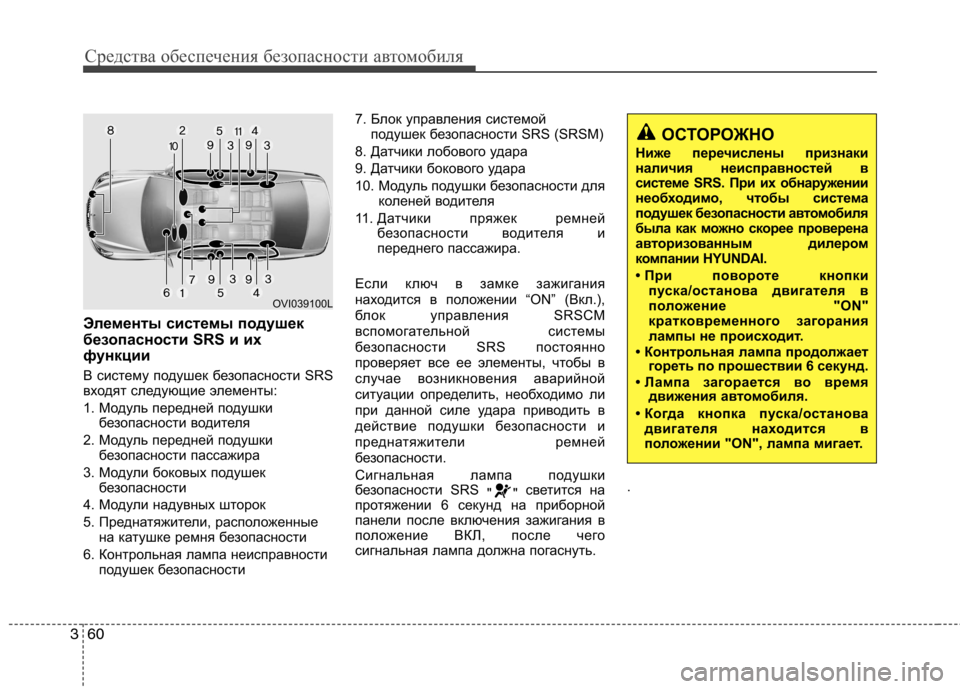

Элементы системы подушек
безопасности SRS и их
функции
В систему подушек безопасности SRS
входят следующие элементы:
1. Модуль передней подушки
безопасности водителя
2. Модуль передней подушки безопасности пассажира
3. Модули боковых подушек безопасности
4. Модули надувных шторок
5. Преднатяжители, расположенные на катушке ремня безопасности
6. Контрольная лампа неисправности подушек безопасности 7. Блок управления системой
подушек безопасности SR (SRSM)
8. Датчики лобового удара
9. Датчики бокового удара
10. Модуль подушки безопасности для коленей водителя
11. Датчики пряжек ремней
безопасности водителя и
переднего пассажира.
Если ключ в замке зажигания
находится в положении “ON” (Вкл.),
блок управления SRSCM
вспомогательной системы
безопасности SR постоянно
проверяет все ее элементы, чтобы в
случае возникновения аварийной
ситуации определить, необходимо ли
при данной силе удара приводить в
действие подушки безопасности и
преднатяжители ремней
безопасности.
Сигнальная лампа подушки
безопасности SR ""светится на
протяжении 6 секунд на приборной
панели после включения зажигания в
положение ВКЛ, после чего
сигнальная лампа должна погаснуть. .
OVI039100L
ОСТОРОЖНО
Ниже перечислены признаки
наличия неисправностей в
системе SRS. При их обнаружении
необходимо, чтобы система
подушек безопасности а втомобиля
была как можно скорее проверена
авторизованным дилером
компании HYUNDAI.
• При повороте кнопки
пуска/останова двигателя в
положение "ON"
кратковременного загорания
лампы не происходит.
• Контрольная лампа продолжает гореть по прошествии 6 секунд.
• Лампа загорается во время движения а втомобиля.
• Когда кнопка пуска/останова двигателя находится в
положении "ON", лампа мигает.

361
Средства обеспечения безопасности автомобиля

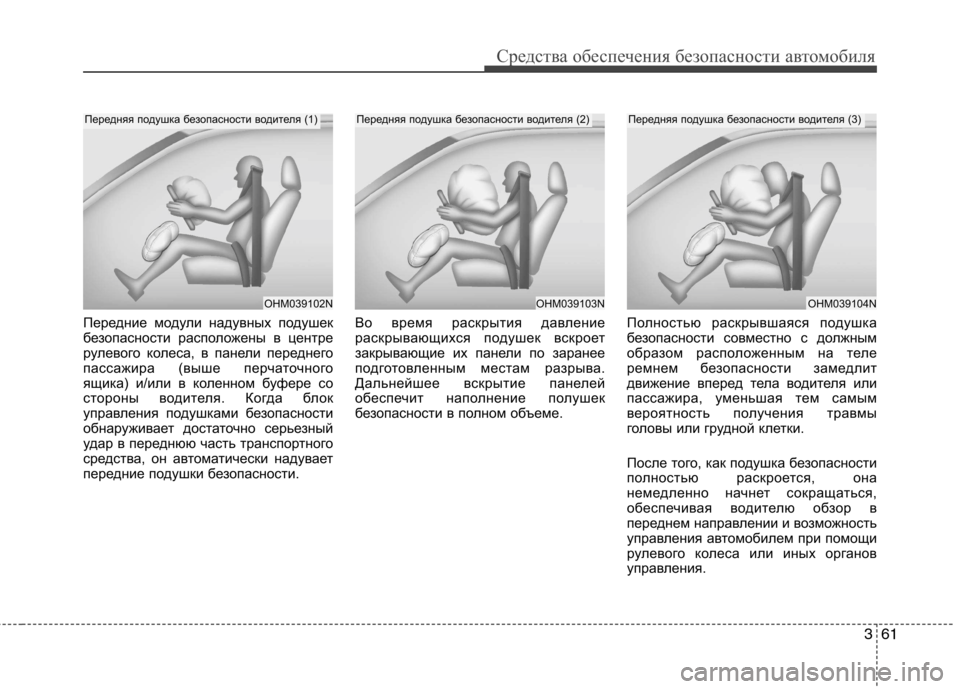

Передние модули надувных подушек
безопасности расположены в центре
рулевого колеса, в панели переднего
пассажира (выше перчаточного
ящика) и/или в коленном буфере со
стороны водителя. Когда блок
управления подушками безопасности
обнаруживает достаточно серьезный
удар в переднюю часть транспортного
средства, он автоматически надувает
передние подушки безопасности.Во время раскрытия давление
раскрывающихся подушек вскроет
закрывающие их панели по заранее
подготовленным местам разрыва.
Дальнейшее вскрытие панелей
обеспечит наполнение полушек
безопасности в полном объеме.
Полностью раскрывшаяся подушка
безопасности совместно с должным
образом расположенным на теле
ремнем безопасности замедлит
движение вперед тела водителя или
пассажира, уменьшая тем самым
вероятность получения травмы
головы или грудной клетки.
После того, как подушка безопасности
полностью раскроется, она
немедленно начнет сокращаться,
обеспечивая водителю обзор в
переднем направлении и возможность
управления автомобилем при помощи
рулевого колеса или иных органов
управления.
OHM039102N
Передняя подушка безопасности водителя (1)
OHM039103NOHM039104N
Передняя подушка безопасности водителя (2)Передняя подушка безопасности водителя (3)

Средства обеспечения безопасности автомобиля
62
3

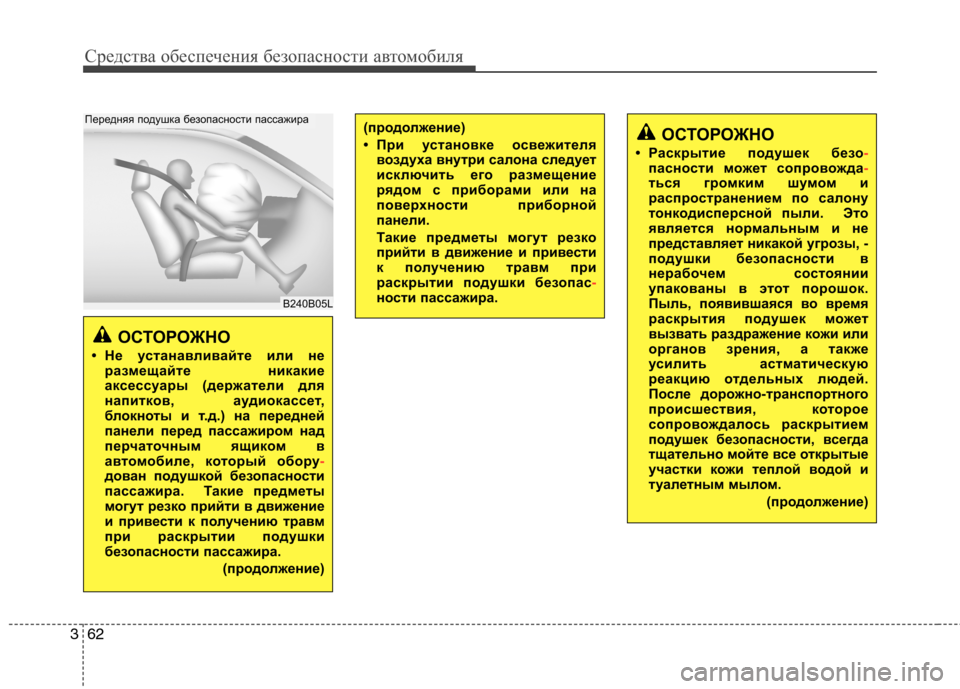

ОСТОРОЖНО
• Раскрытие подушек безо
-пасности может сопровожда-ться громким ш умом и
распространением по салону
тонкодисперсной пыли. Это
является нормальным и не
представляет никакой угрозы, -
подушки безопасности в
нерабочем состоянии
упакованы в этот порошок.
Пыль, появившаяся во время
раскрытия подушек может
вызвать раздражение кожи или
органов зрения, а также
усилить астматическую
реакцию отдельных людей.
После дорожно-транспортного
происшествия, которое
сопровождалось раскрытием
подушек безопасности, всегда
тщательно мойте все открытые
участки кожи теплой водой и
туалетным мылом.
(продолжение)
(продолжение)
• При установке освежителявоздуха внутри салона следует
исключить его размещение
рядом с приборами или на
поверхности приборной
панели.
Такие предметы могут резко
прийти в движение и привести
к получению травм при
раскрытии подушки безопас
-ности пассажира.B240B05L
Передняя подушка безопасности пассажира
ОСТОРОЖНО
• Не устанавливайте или не размещайте никакие
аксессуары (держатели для
напитков, аудиокассет,
блокноты и т.д.) на передней
панели перед пассажиром над
перчаточным ящиком в
автом обиле, который обору
-дован подушкой безопасности
пассажира. Такие предметы
могут резко прийти в движение
и привести к получению травм
при раскрытии подушки
безопасности пассажира.
(продолжение)

363
Средства обеспечения безопасности автомобиля

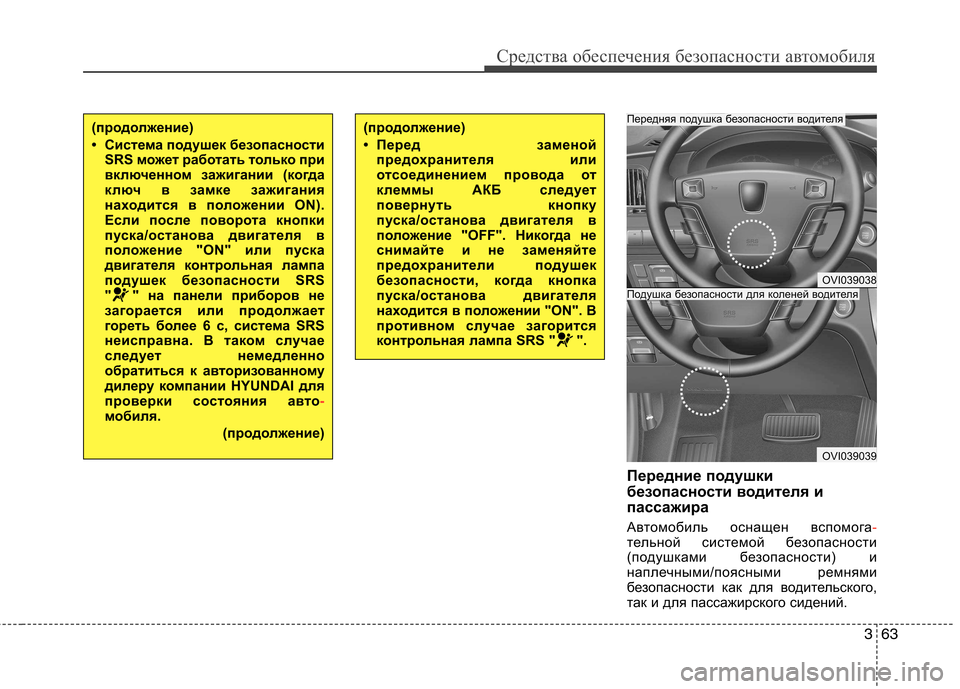

Передние подушки
безопасности водителя и
пассажира
Автомобиль оснащен вспомога
-тельной системой безопасности
(подушками безопасности) и
наплечными/поясными ремнями
безопасности как для водительского,
так и для пассажирского сидений.
(продолжение)
• Перед заменойпредохранителя или
отсоединением провода от
клеммы АКБ следует
повернуть кнопку
пуска/останова двигателя в
положение "OFF". Никогда не
снимайте и не заменяйте
предохранители подушек
безопасности, когда кнопка
пуска/останова двигателя
находится в положении "ON". В
противном случае загорится
контрольная лампа SRS " ".(продолжение)
• Система подушек безопасностиSRS может работать только при
включенном зажигании (когда
ключ в замке зажигания
находится в положении ON).
Если после поворота кнопки
пуска/останова двигателя в
положение "ON" или пуска
двигателя контрольная лампа
подушек безопасности SRS
" " на панели приборов не
загорается или продолжает
гореть более 6 с, система SRS
неисправна. В таком случае
следует немедленно
обратиться к авторизованному
дилеру компании HYUNDAI для
проверки состояния авто
-мобиля.
(продолжение)
OVI039038
OVI039039
Подушка безопасности для коленей водителя
Передняя подушка безопасности водителя

Средства обеспечения безопасности автомобиля
64
3

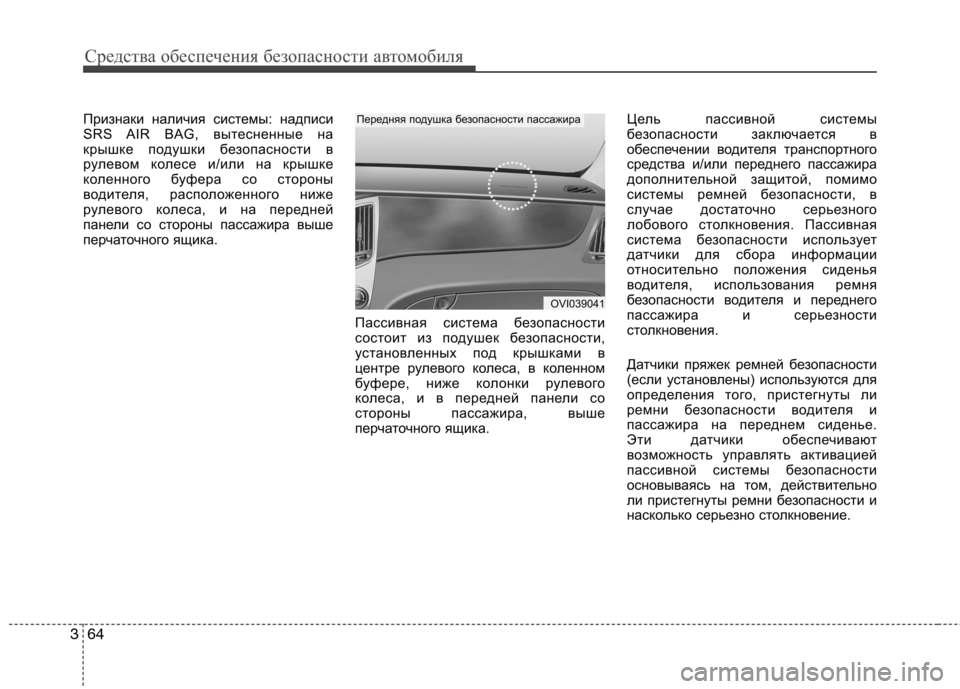

Признаки наличия системы: надписи
SR AIR BAG, вытесненные на
крышке подушки безопасности в
рулевом колесе и/или на крышке
коленного буфера со стороны
водителя, расположенного ниже
рулевого колеса, и на передней
панели со стороны пассажира выше
перчаточного ящика.
Пассивная система безопасности
состоит из подушек безопасности,
установленных под крышками в
центре рулевого колеса, в коленном
буфере, ниже колонки рулевого
колеса, и в передней панели со
стороны пассажира, выше
перчаточного ящика.Цель пассивной системы
безопасности заключается в
обеспечении водителя транспортного
средства и/или переднего пассажира
дополнительной защитой, помимо
системы ремней безопасности, в
случае достаточно серьезного
лобового столкновения. Пассивная
система безопасности использует
датчики для сбора информации
относительно положения сиденья
водителя, использования ремня
безопасности водителя и переднего
пассажира и серьезности
столкновения.
Датчики пряжек ремней безопасности
(если установлены) используются для
определения того, пристегнуты ли
ремни безопасности водителя и
пассажира на переднем сиденье.
Эти датчики обеспечивают
возможность управлять активацией
пассивной системы безопасности
основываясь на том, действительно
ли пристегнуты ремни безопасности и
насколько серьезно столкновение.
OVI039041
Передняя подушка безопасности пассажира

365
Средства обеспечения безопасности автомобиля

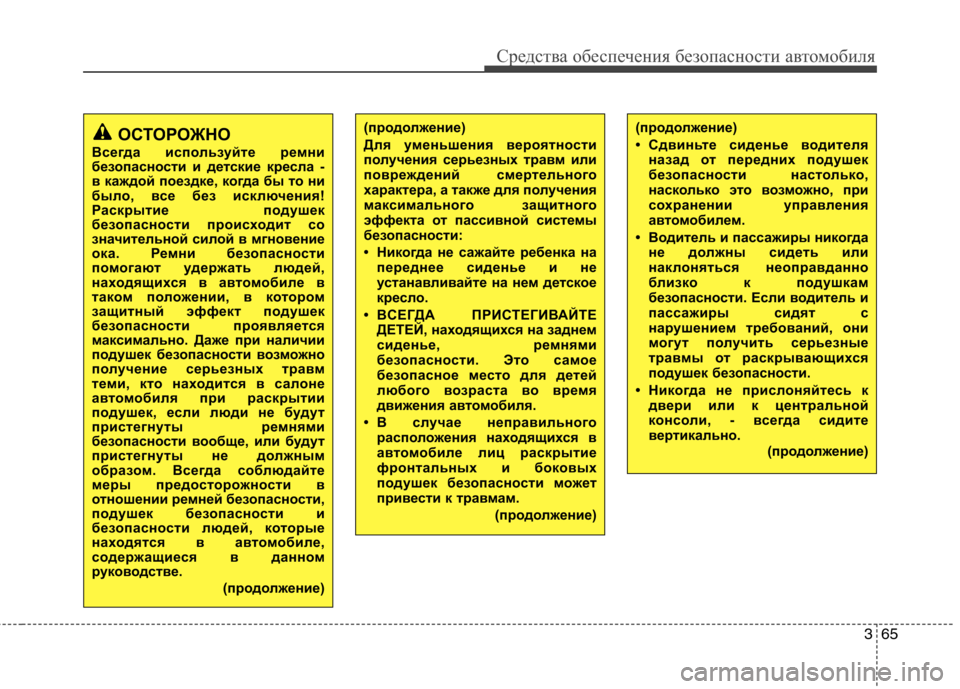

ОСТОРОЖНО
Всегда используйте ремни
безопасности и детские кресла -
в каждой поездке, когда бы то ни
было, все без исключения!
Раскрытие подушек
безопасности происходит со
значительной силой в мгновение
ока. Ремни безопасности
помогают удержать людей,
находящихся в а втомобиле в
таком положении, в котором
защитный эффект подушек
безопасности проявляется
максимально. Даже при наличии
подушек безопасности возможно
получение серьезных травм
теми, кто находится в салоне
автом обиля при раскрытии
подушек, если люди не будут
пристегнуты ремнями
безопасности вообще, или будут
пристегнуты не должным
образом. Всегда соблюдайте
меры предосторожности в
отношении ремней безопасности,
подушек безопасности и
безопасности людей, которые
находятся в автом обиле,
содержащиеся в данном
руководстве.
(продолжение)(продолжение)
• Сдвиньте сиденье водителяназад от передних подушек
безопасности настолько,
насколько это возможно, при
сохранении управления
автом обилем.
• Водитель и пассажиры никогда не должны сидеть или
наклоняться неоправданно
близко к подушкам
безопасности. Если водитель и
пассажиры сидят с
нарушением требований, они
могут получить серьезные
травмы от раскрывающихся
подушек безопасности.
• Никогда не прислоняйтесь к двери или к центральной
консоли, - всегда сидите
вертикально.
(продолжение)(продолжение)
Для уменьшения вероятности
получения серьезных травм или
повреждений смертельного
характера, а также для получения
максимального защитного
эффекта от пассивной системы
безопасности:
• Никогда не сажайте ребенка напереднее сиденье и не
устанавливайте на нем детское
кресло.
• ВСЕГДА ПРИСТЕГИВАЙТЕ ДЕТЕЙ, находящихся на заднем
сиденье, ремнями
безопасности. Это самое
безопасное место для детей
любого возраста во время
движения а втомобиля.
• В случае неправильного распо ложения находящихся в
автом обиле лиц раскрытие
фронтальных и боковых
подушек безопасности может
привести к травмам.
(продолжение)

Средства обеспечения безопасности автомобиля
66
3

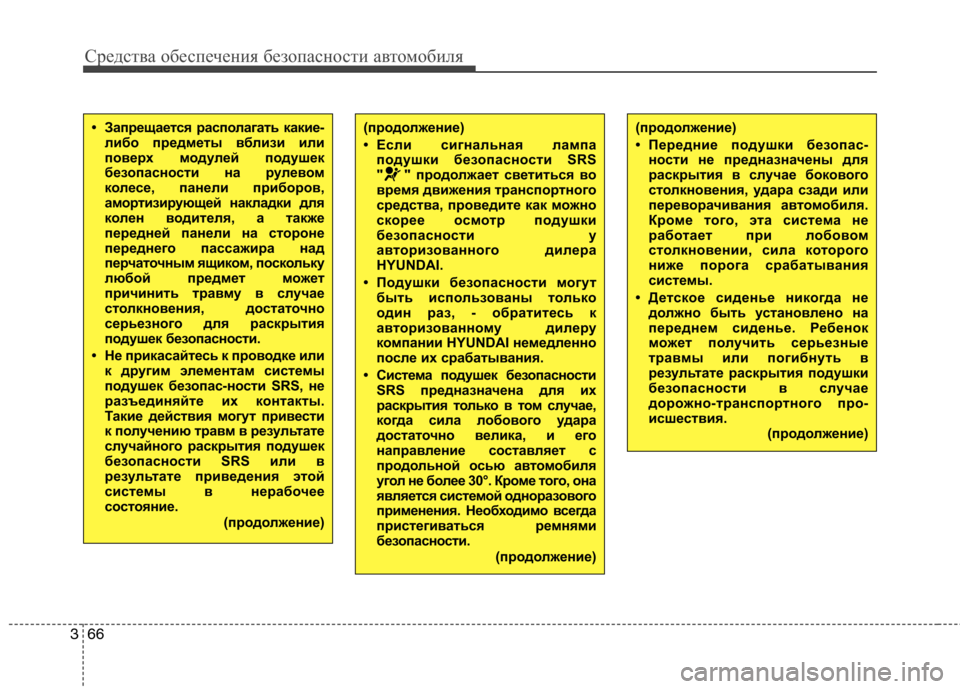

• Запрещается располагать какие-
либо предметы вблизи или
поверх модулей подушек
безопасности на рулевом
колесе, панели приборов,
амортизирующей накладки для
колен водителя, а также
передней панели на стороне
переднего пассажира над
перчаточным ящиком, поскольку
любой предмет может
причинить травму в случае
столкновения, достаточно
серьезного для раскрытия
подушек безопасности.
• Не прикасайтесь к проводке или к другим элементам системы
подушек безопас-ности SRS, не
разъединяйте их контакты.
Такие действия могут привести
к получению травм в результате
случайного раскрытия подушек
безопасности SRS или в
результате приведения этой
системы в нерабочее
состояние.
(продолжение)(продолжение)
• Если сигнальная лампаподушки безопасности SRS
" " продолжает светиться во
время движения транспортного
средства, проведите как можно
скорее осмотр подушки
безопасности у
авторизованного дилера
HYUNDAI.
• Подушки безопасности могут быть использованы только
один раз, - обратитесь к
авторизованному дилеру
компании HYUNDAI немедленно
после их срабатывания.
• Система подушек безопасности SRS предназначена для их
раскрытия только в том случае,
когда сила лобового удара
достаточно велика, и его
направление составляет с
продольной осью а втомобиля
угол не более 30°. Кроме того, она
является системой одноразового
применения. Необходимо всегда
пристегиваться ремнями
безопасности.
(продолжение)(продолжение)
• Передние подушки безопас-ности не предназначены для
раскрытия в случае бокового
столкновения, удара сзади или
переворачивания а втомобиля.
Кроме того, эта система не
работает при лобовом
столкновении, сила которого
ниже порога срабатывания
системы.
• Детское сиденье никогда не должно быть установлено на
переднем сиденье. Ребенок
может пол учить серьезные
травмы или погибнуть в
результате раскрытия подушки
безопасности в случае
дорожно-транспортного про-
исшествия.
(продолжение)

367

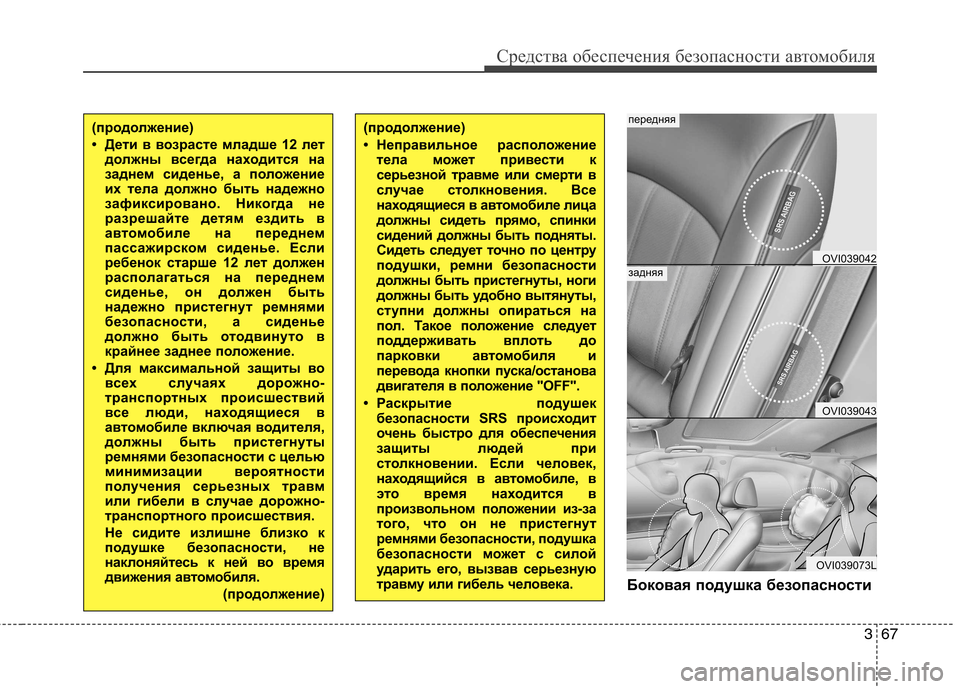

Средства обеспечения безопасности автомобиля
Боковая подушка безопасности
(продолжение)
• Дети в возрасте младше 12 летдолжны всегда находится на
заднем сиденье, а по ложение
их тела должно быть надежно
зафиксировано. Никогда не
разрешайте детям ездить в
автом обиле на переднем
пассажирском сиденье. Если
ребенок старше 12 лет должен
располагаться на переднем
сиденье, он должен быть
надежно пристегнут ремнями
безопасности, а сиденье
должно быть отодвинуто в
крайнее заднее по ложение.
• Для максимальной защиты во всех случаях дорожно-
транспортных происшествий
все люди, находящиеся в
автом обиле включая водителя,
должны быть пристегнуты
ремнями безопасности с целью
минимизации вероятности
получения серьезных травм
или гибели в случае дорожно-
транспортного происшествия.
Не сидите излишне близко к
подушке безопасности, не
наклоняйтесь к ней во время
движения а втомобиля.
(продолжение)(продолжение)
• Неправильное распо ложение
тела может привести к
серьезной травме или смерти в
случае столкновения. Все
находящиеся в автомобиле лица
должны сидеть прямо, спинки
сидений должны быть подняты.
Сидеть следует точно по центру
подушки, ремни безопасности
должны быть пристегнуты, ноги
должны быть удобно вытянуты,
ступни должны опираться на
пол. Такое положение следует
поддерживать вплоть до
парковки а втомобиля и
перевода кнопки пуска/останова
двигателя в положение "OFF".
• Раскрытие подушек безопасности SRS происходит
очень быстро для обеспечения
защиты людей при
столкновении. Если человек,
находящийся в а втомобиле, в
это время находится в
произвольном положении из-за
того, что он не пристегнут
ремнями безопасности, подушка
безопасности может с силой
ударить его, вызвав серьезную
травму или гибель человека.
OVI039042
OVI039043
OVI039073L
передняя
задняя
