2012 Hyundai Equus Инструкция по эксплуатации (in Russian)

493
Характеристики автомобиля
(Продолжение)
4. Датчик может не работать, если онпокрыт льдом, либо на его
поверхности есть вода или снег.
Для восстановления
работоспособности датчика
необходимо удалить влагу с
помощью мягкой ткани.
5. Запрещается нажимать на датчик, царапать или ударять какими-либо
твердыми предметами, которые
могут повредить его поверхность.
Это может привести к выходу
датчика из строя.
✽
✽ К СВЕДЕНИЮ
Эта система может только выявлять
наличие посторонних предметов в
радиусе действия датчиков в месте их
установки. Она не может определить
присутствие объекта там, где
датчики не установлены. Кроме того,
малые или тонкие предметы, либо
предметы, расположенные между
датчиками, могут не
обнаруживаться. (Продолжение)(Продолжение)
Во время движения всегда визуально
следите за пространством впереди и
сзади автомобиля. Обязательно
информируйте других водителей,
управляющих данным автомобилем,
которые могут быть незнакомы с
этой системой, о ее функциональных
возможностях и ограничениях.
Самодиагностика
Если при включении передачи заднего
хода не слышен предупреждающий
звуковой сигнал, или если он звучит
прерывисто, это может означать
наличие неисправности системы
задней парковки. В такой ситуации
необходимо как можно скорее
обратиться к авторизованному дилеру
HYUNDAI для проверки технического
состояния автомобиля.
ОСТОРОЖНО
Гарантия на новый а втомобиль
не распространяется на дорожно-
транспортные происшествия и
повреждения, полученные
автом обилем или людьми, в нем
находящимися, которые явились
следствием отказа системы
задней парковки. При вождении
автом обиля необходимо всегда
проявлять осторожность и
соблюдать меры безопасности.
ОСТОРОЖНО
Проявляйте повышенную
внимательность при вождении
автом обиля в непосредственной
близости от объектов,
находящихся на дороге, в
частности от пешеходов,
особенно от детей. Учитывайте,
что некоторые объекты могут не
быть обнаружены датчиками в
зависимости от условий,
ограничивающих эффективность
работы датчика, включая
расстояние до них, их размер или
материал, из которого они
состоят. Всегда проверяйте
визуально отсутствие каких-либо
препятствий перед началом
движения а втомобиля в любом
направлении.

Характеристики автомобиля
94
4

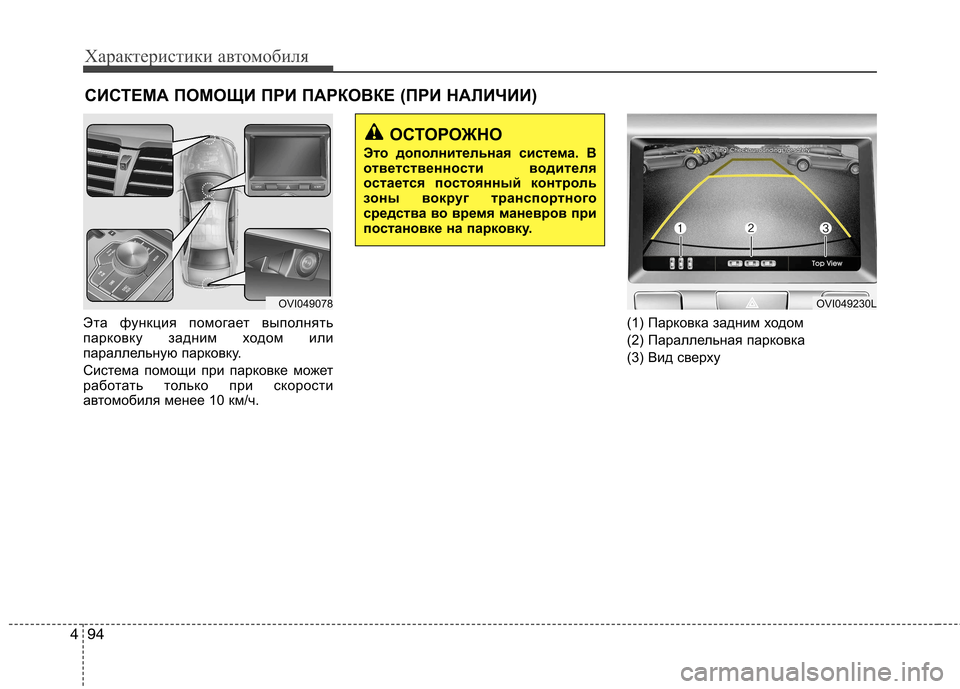

Эта функция помогает выполнять
парковку задним ходом или
параллельную парковку.
Система помощи при парковке может
работать только при скорости
автомобиля менее 10 км/ч. (1) Парковка задним ходом
(2) Параллельная парковка
(3) Вид сверху
СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ (ПРИ НАЛИЧИИ)
OVI049078
ОСТОРОЖНО
Это дополнительная система. В
ответственности водителя
остается постоянный контроль
зоны вокруг транспортного
средства во время маневров при
постановке на парковку.
OVI049230L

495
Характеристики автомобиля

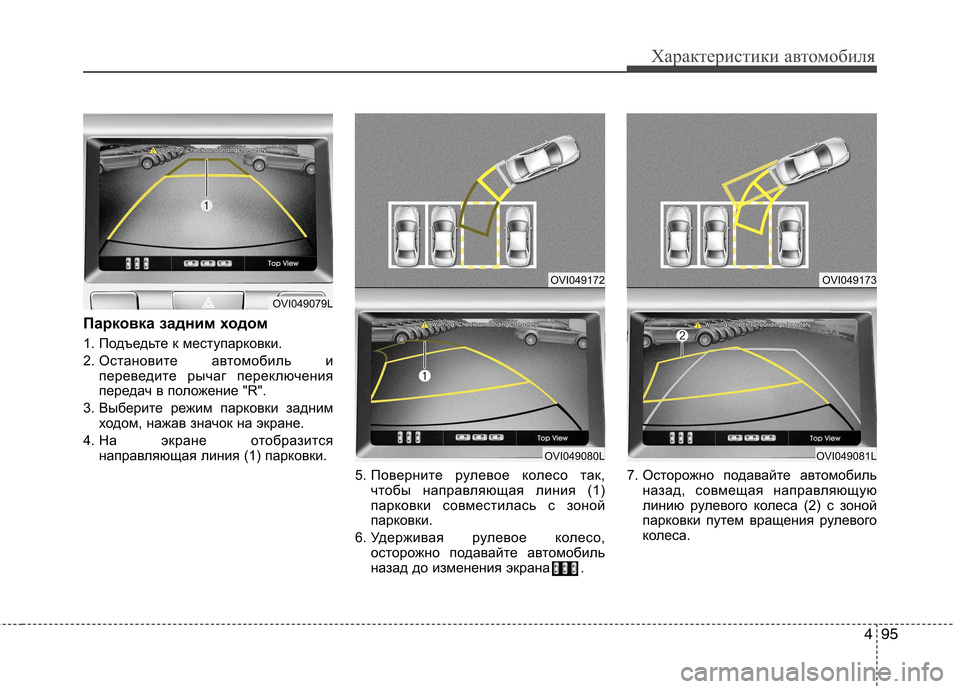

Парковка задним ходом
1. Подъедьте к меступарковки.
2. Остановите автомобиль и
переведите рычаг переключения
передач в положение "R".
3. Выберите режим парковки задним ходом, нажав значок на экране.
4. На экране отобразится
направляющая линия (1) парковки.
5. Поверните рулевое колесо так,чтобы направляющая линия (1)
парковки совместилась с зоной
парковки.
6. Удерживая рулевое колесо, осторожно подавайте автомобиль
назад до изменения экрана . 7. Осторожно подавайте автомобиль
назад, совмещая направляющую
линию рулевого колеса (2) с зоной
парковки путем вращения рулевого
колеса.
OVI049079L
OVI049172
OVI049080L
OVI049173
OVI049081L

Характеристики автомобиля
96
4

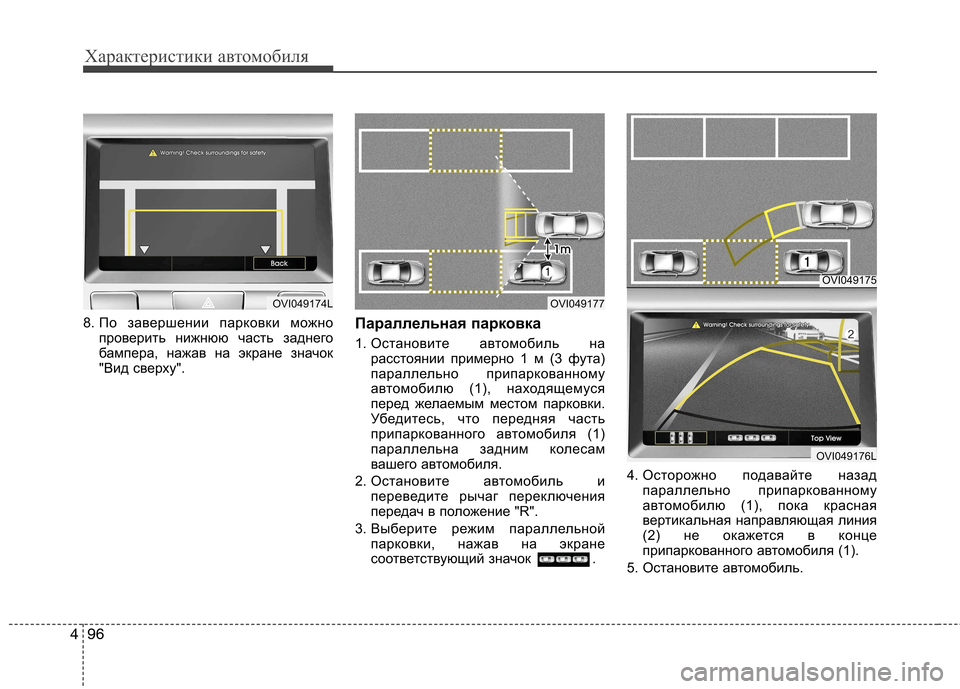

8. По завершении парковки можно
проверить нижнюю часть заднего
бампера, нажав на экране значок
"Вид сверху". Параллельная парковка
1.
Остановите автомобиль на
расстоянии примерно 1 м (3 фута)
параллельно припаркованному
автомобилю (1), находящемуся
перед желаемым местом парковки.
Убедитесь, что передняя часть
припаркованного автомобиля (1)
параллельна задним колесам
вашего автомобиля.
2. Остановите автомобиль и
переведите рычаг переключения
передач в положение "R".
3. Выберите режим параллельной парковки, нажав на экране
соответствующий значок . 4. Осторожно подавайте назад
параллельно припаркованному
автомобилю (1), пока красная
вертикальная направляющая линия
(2) не окажется в конце
припаркованного автомобиля (1).
5. Остановите автомобиль.
OVI049174LOVI049177
OVI049175
OVI049176L

497
Характеристики автомобиля

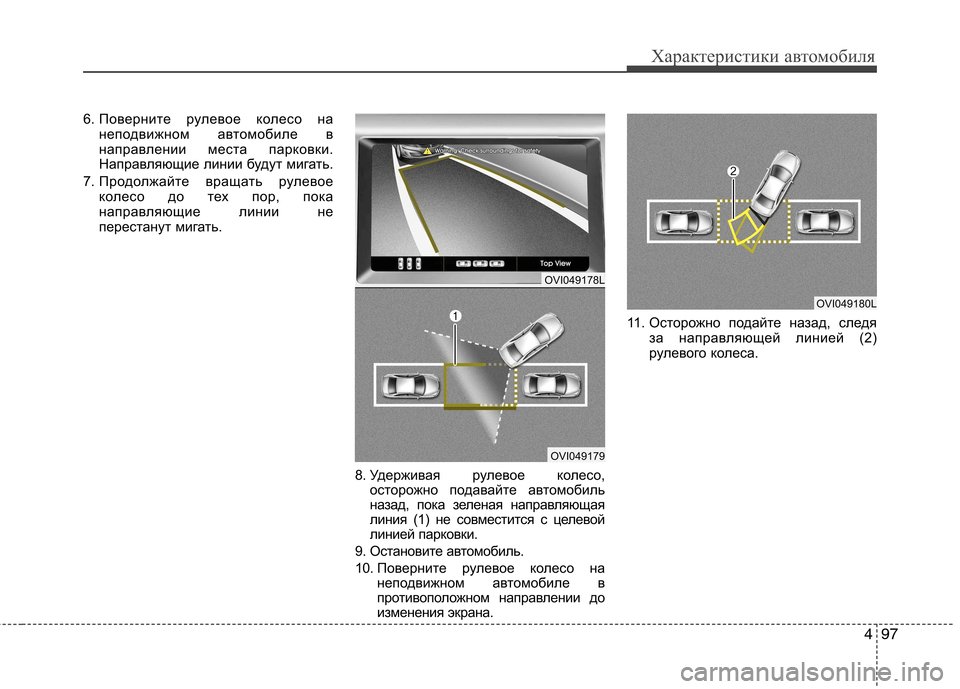

6. Поверните рулевое колесо нанеподвижном автомобиле в
направлении места парковки.
Направляющие линии будут мигать.
7. Продолжайте вращать рулевое колесо до тех пор, пока
направляющие линии не
перестанут мигать.
8. Удерживая рулевое колесо,
осторожно подавайте автомобиль
назад, пока зеленая направляющая
линия (1) не совместится с целевой
линией парковки.
9. Остановите автомобиль.
10. Пов ерните рулевое колесо на
неподвижном автомобиле в
противоположном направлении до
изменения экрана. 11. Осторожно подайте назад, следя
за направляющей линией (2)
рулевого колеса.
OVI049178L
OVI049179
OVI049180L

Характеристики автомобиля
98
4

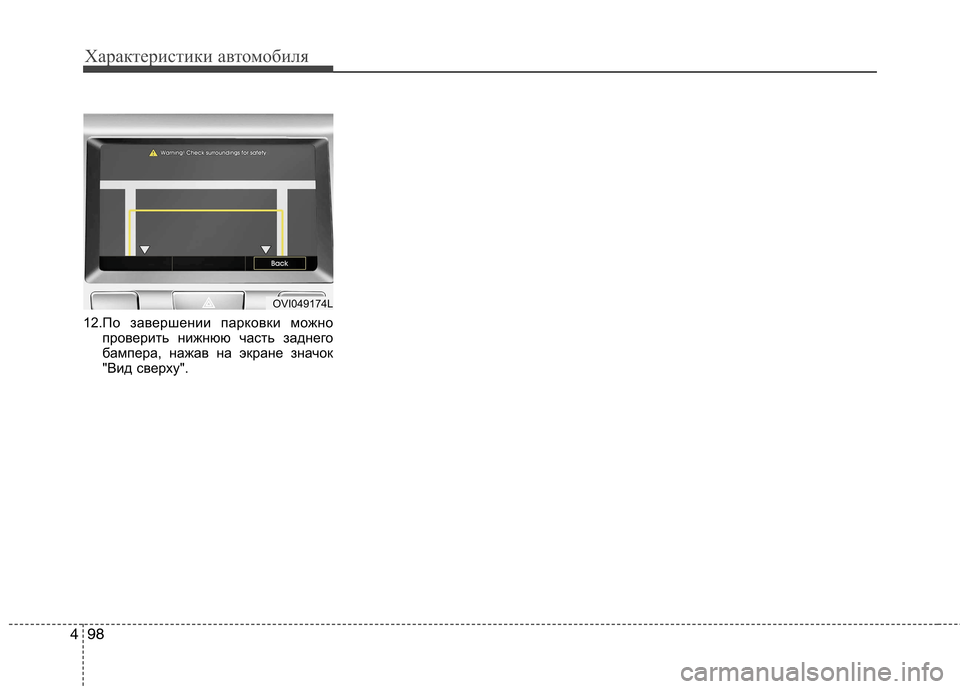

12.По завершении парковки можно
проверить нижнюю часть заднего
бампера, нажав на экране значок
"Вид сверху".
OVI049174L

499
Характеристики автомобиля

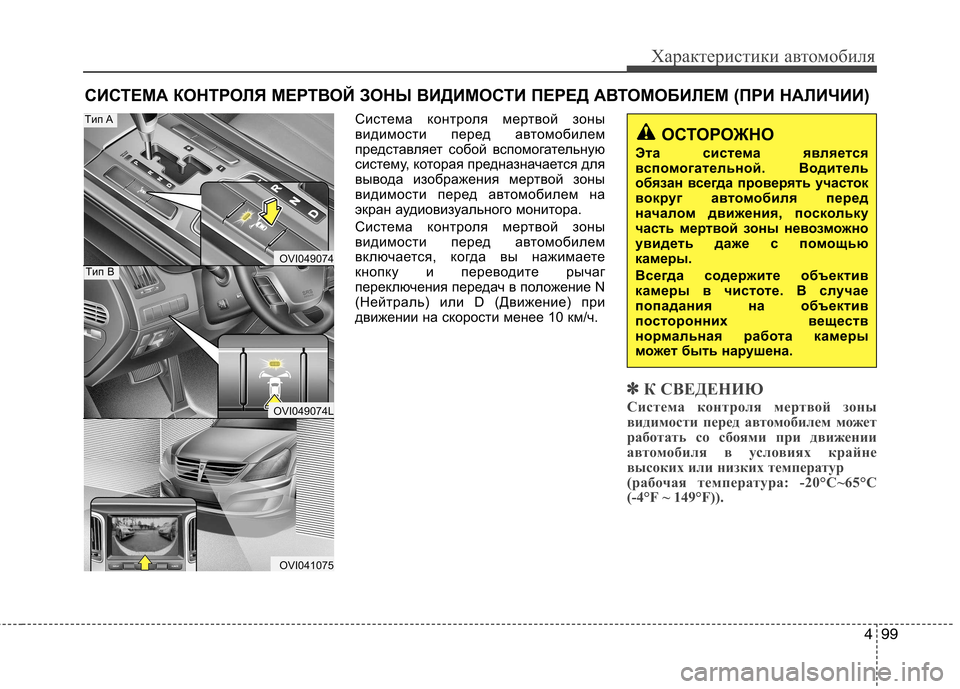

Система контроля мертвой зоны
видимости перед автомобилем
представляет собой вспомогательную
систему, которая предназначается для
вывода изображения мертвой зоны
видимости перед автомобилем на
экран аудиовизуального монитора.
Система контроля мертвой зоны
видимости перед автомобилем
включается, когда вы нажимаете
кнопку и переводите рычаг
переключения передач в положение N
(Нейтраль) или D (Движение) при
движении на скорости менее 10 км/ч.
✽✽К СВЕДЕНИЮ
Система контроля мертвой зоны
видимости перед автомобилем может
работать со сбоями при движении
автомобиля в условиях крайне
высоких или низких температур
(рабочая температура: -20°C~65°C
(-4°F ~ 149°F)).
СИСТЕМА КОНТРОЛЯ МЕРТВОЙ ЗОНЫ ВИДИМОСТИ ПЕРЕД АВТОМОБИЛЕМ (ПРИ НА ЛИЧИИ)
ОСТОРОЖНО
Эта система является
вспомогательной. Водитель
обязан всегда проверять участок
вокруг автом обиля перед
началом движения, поскольку
часть мертвой зоны невозможно
увидеть даже с помощью
камеры.
Всегда содержите объектив
камеры в чистоте. В случае
попадания на объектив
посторонних веществ
нормальная работа камеры
может быть нарушена.
OVI049074
OVI049074L
OVI041075
Tип A
Tип B

Характеристики автомобиля
100
4

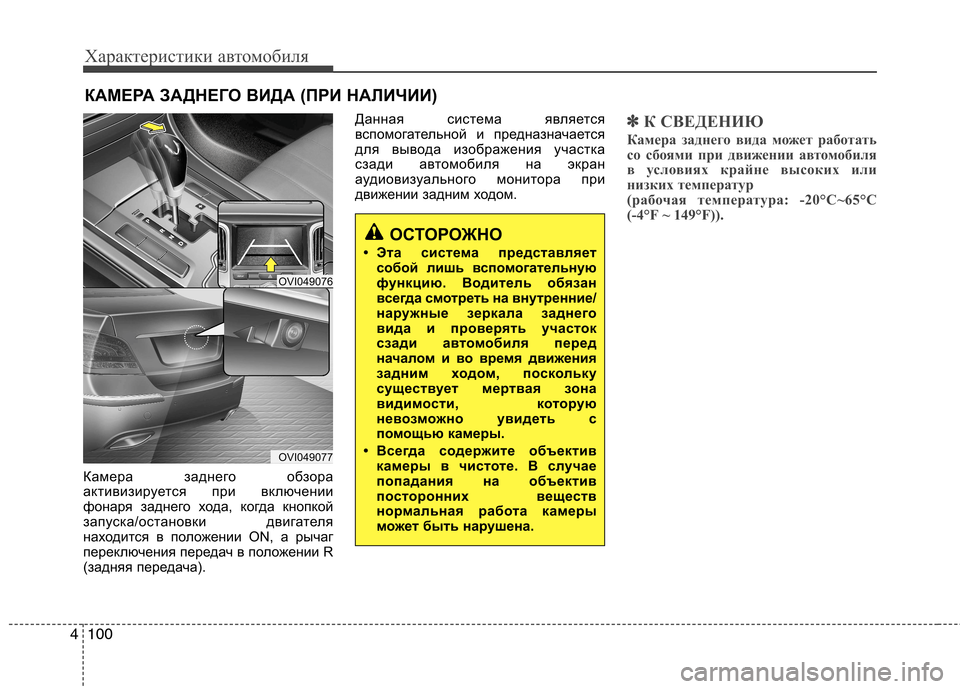

Камера заднего обзора
активизируется при включении
фонаря заднего хода, когда кнопкой
запуска/остановки двигателя
находится в положении ON, а рычаг
переключения передач в положении R
(задняя передача). Данная система является
вспомогательной и предназначается
для вывода изображения участка
сзади автомобиля на экран
аудиовизуального монитора при
движении задним ходом.
✽✽
К СВЕДЕНИЮ
Камера заднего вида может работать
со сбоями при движении автомобиля
в условиях крайне высоких или
низких температур
(рабочая температура: -20°C~65°C
(-4°F ~ 149°F)).
КАМЕРА ЗАДНЕГО ВИДА (ПРИ НАЛИЧИИ)
ОСТОРОЖНО
• Эта система представляет собой лишь вспомогательную
функцию. Водитель обязан
всегда смотреть на внутренние/
наружные зеркала заднего
вида и проверять участок
сзади а втомобиля перед
началом и во время движения
задним ходом, поскольку
существует мертвая зона
видимости, которую
невозможно увидеть с
помощью камеры.
• Всегда содержите объектив камеры в чистоте. В случае
попадания на объектив
посторонних веществ
нормальная работа камеры
может быть нарушена.
OVI049076
OVI049077
