Výměna žárovky v osvětlení
státní poznávací značky (W 5 W)







)
Zasuňte tenký šroubovák do
jednoho z vnějších otvorů prů-
hledného krytu.

)
Zatlačením směrem ven kryt
uvolněte.

Výměna třetího brzdového světla
(s LED diodami)
Výměnu tohoto typu světla s diodami
konzultujte se servisní síti CITROËN
nebo s odborným servisem.

)
Sundejte průhledný kryt.

)
Vyměňte vadnou žárovku.

XI
192
PRAKTICKÉ INFORMACE












Výměna žárovek v interiéru


Stropní osvětlení


)
Pro přístup k žárovce odepněte
kryt stropního svítidla.

Žárovka:
W 5 W

Zadní bodová svítidla (Tourer)


)
Pro přístup k žárovce odepněte
kryt bodového svítidla.

Žárovka:
W 5 W
Lampička na čtení


)
Odepněte kryt.

)

Pro přístup k žárovce uvolněte v případě
potřeby přepážku příslušné lampičky.



Osvětlení zavazadlového prostoru


)
Odepněte kryt a použijte žárovku
W 5 W.


Osvětlení dveří


)
Odepněte kryt a použijte žárovku
W 5 W.

Osvětlení podlahy


)
Odepněte kryt a použijte žárovku
W 5 W.


Schránka v palubní desce


)
Odepněte kryt a použijte žárovku
W 5 W.

XI
193
PRAKTICKÉ INFORMACE
VÝMĚNA POJISTKY

Postup výměny vadné pojistky za
novou pro odstranění závady pří-
slušné funkce.
Dvě pojistkové skříňky jsou umístěny
pod palubní deskou a v motorovém
prostoru.

Výměna pojistky

Před výměnou pojistky je třeba
nalézt příčinu jejího poškození. Čísla
pojistek jsou uvedena na pojistkové
skříňce.
Spálená pojistka musí být nahraze-
na pojistkou se stejnou proudovou
hodnotou (stejné barvy).
Použijte speciální kleště 1
umístěné
na dvířkách v blízkosti pojistkových
skříněk.

Dobrá

Špatná


Kleště 1




Pojistky pod palubní deskou


Přístup k pojistkám


)
Otevřete odkládací schránku
až nadoraz a potom ji pevným
tahem táhněte vodorovným smě-
rem.

)
Demontujte obložení rychlým
tahem za spodní část.
Pojistková skříňka C
Pojistková skříňka A

Kleště 1

Při zpětné montáži odkládacího pro-
storu dodržujte následující pokyny:


- Odkládací schránku ustavte
do vodorovné polohy, nasuňte
spodní část a ujistěte se, že se
spodní drážky nacházejí přímo
proti čepům,

- Zatlačte rychlým pohybem
dopředu,

-
Uzavřete odkládací schránku a zkont-
rolujte, zda pružiny umístěné na zadní
straně procházejí nahoru.

Pojistková skříňka B

XI
194
PRAKTICKÉ INFORMACE

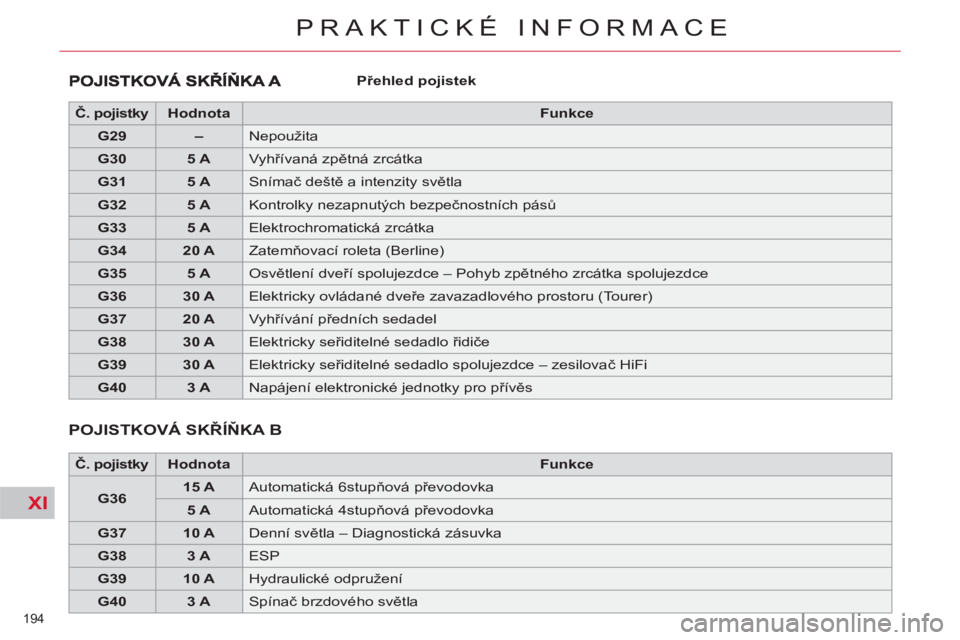

Přehled pojistek



Č. pojistky


Hodnota



Funkce




G29



–
Nepoužita


G30



5 A

Vyhřívaná zpětná zrcátka


G31



5 A

Snímač deště a intenzity světla


G32



5 A

Kontrolky nezapnutých bezpečnostních pásů


G33



5 A

Elektrochromatická zrcátka


G34



20 A

Zatemňovací roleta (Berline)


G35



5 A

Osvětlení dveří spolujezdce – Pohyb zpětného zrcátka spolujezdce


G36



30 A

Elektricky ovládané dveře zavazadlového prostoru (Tourer)


G37



20 A

Vyhřívání předních sedadel


G38



30 A

Elektricky seřiditelné sedadlo řidiče


G39



30 A

Elektricky seřiditelné sedadlo spolujezdce – zesilovač HiFi


G40



3 A

Napájení elektronické jednotky pro přívěs

POJISTKOVÁ SKŘÍŇKA B



Č. pojistky


Hodnota



Funkce




G36



15 A

Automatická 6stupňová převodovka


5 A

Automatická 4stupňová převodovka


G37



10 A

Denní světla – Diagnostická zásuvka


G38



3 A

ESP


G39



10 A

Hydraulické odpružení


G40



3 A

Spínač brzdového světla

XI
195
PRAKTICKÉ INFORMACE
POJISTKOVÁ SKŘÍŇKA C



Č. pojistky


Hodnota



Funkce




F1



15 A

Zadní stěrač (Tourer)


F2



30 A

Relé zamykání a superzamykání


F3



5 A

Airbagy


F4



10 A

Automatická převodovka – Jednotka přídavného topení (naftové motory) –
Elektrochromatická zrcátka


F5



30 A

Otevírání předních oken – Střešní okno – Osvětlení dveří spolujezdce – Pohyb zpětného
zrcátka spolujezdce


F6



30 A

Otevírání zadních oken


F7



5 A

Osvětlení kosmetického zrcátka – Osvětlení odkládací schránky – Stropní světla – Přenosná
svítilna (Tourer)


F8



20 A

Autorádio – Měnič CD – Ovládání na volantu – Displej – Detekce podhuštění pneumatik –
Počítač elektricky ovládaných dveř
í zavazadlového prostoru


F9



30 A

Zapalovač cigaret – Přední zásuvka 12 V


F10



15 A

Alarm – Ovladače na volantu, signalizace a stěračů


F11



15 A

Spínač slaboproudého imobilizéru


F12



15 A

Elektricky seřiditelné sedadlo řidiče – Přístrojová deska – Kontrolky nezapnutých
bezpečnostních pásů – Ovladače klimatizace


F13



5 A

Řídicí jednotka motoru – Relé vypínání čerpadla hydraulického odpružení – Napájení řídicí
jednotky airbagu


F14



15 A

Snímač deště a intenzity světla – Parkovací asistent – Elektricky seřiditelné sedadlo spolujezdce –
Řídicí jednotka pro přívěs – Řídicí jednotka zesilovače HiFi – Hands-free sada – Výstraha na
neúmyslné vybočení z jízdního pruhu


F15



30 A

Relé zamykání a superzamykání


F17



40 A

Vyhřívání zadního okna – Vnější vyhřívaná zpětná zrcátka


FSH



SHUNT

MŮSTEK PRO ODSTAVENÍ VOZIDLA

XI
196
PRAKTICKÉ INFORMACE

Pojistky v motorovém
prostoru

Po opravě uzavřete pečlivě víko.

Opravy MAXI pojistek tvořících
přídavnou ochranu

, nacházejících
se ve skříňkách,
jsou vyhrazeny
servisní síti CITROËN nebo odbor-
nému servisu.
Přístup k pojistkám


)
Pootočte každý šroub o 1/4 otáčky.

)
Vyměňte pojistku.

Přehled pojistek



Č. pojistky


Hodnota



Funkce




F1



20 A

Řídicí jednotka motoru


F2



15 A

Zvuková houkačka


F3



10 A

Čerpadlo ostřikovače oken


F4



10 A

Čerpadlo ostřikovačů světlometů



F5



15 A

Akční členy motorů


F6



10 A

Průtokoměr vzduchu – Natáčecí světlomety –
Diagnostická zásuvka


F7



10 A

Blokování předvoliče automatické převodovky –
Posilovač řízení


F8



25 A

Spouštěč


F9



10 A

Spojkový spínač – Spínač brzdového světla


F10



30 A

Akční členy motorů


F11



40 A

Ventilátor klimatizace


F12



30 A

Stěrače


F13



40 A


Napájení inteligentní řídicí jednotky (+ po zapnutí
zapalování)


F14



30 A

–


F15



10 A

Pravé dálkové světlo


F16



10 A

Levé dálkové světlo


F17



15 A

Pravé tlumené světlo


F18



15 A

Levé tlumené světlo


F19



15 A

Akční členy motorů


F20



10 A

Akční členy motorů


F21



5 A

Akční členy motorů

XI
!
197
PRAKTICKÉ INFORMACE

Přehled pojistek



Č. pojistky



Hodnota



Funkce




F6



25 A

Zadní zásuvka 12 V (maximálně 100 W)


F7



15 A

Mlhová světla


F8



20 A

Přídavný hořák (naftové motory)


F9



30 A

Elektrická parkovací brzda

Elektrické obvody Vašeho
vozu jsou konstruovány tak,
aby zajistily funkci sériového
i dodatečného vybavení.
Montáž doplňkové elektrické výbavy
nebo příslušenství do vozu předem
konzultujte v servisní síti CITROËN
nebo v odborném servisu.
CITROËN nenese žádnou odpo-
vědnost za náklady spojené s opra-
vou Vašeho vozu ani za funkční
poruchy způsobené montáží příslu-
šenství, které nedodala ani nedopo-
ručila společnost CITROËN, a které
nebylo namontováno jí stanoveným
postupem, zvláště v případě, kdy je
celková spotřeba zapojených pří-
davných zařízení vyšší než 10 mA.
Maxipojistky slouží jako doplňkové
zabezpečení elektrických systé-
mů. Veškeré zásahy smí provádět
pouze síť CITROËN nebo odborný
servis.
Po opravě uzavřete pečlivě víko.


Není-li víko správně umístě-
no nebo je-li špatně uzavřeno,
může
to
způsobit vážnou poru-
chu na Vašem vozidle. Ze stej-
ných důvodů dbejte na to, aby
se do
skříňky
nedostaly žádné
kapaliny.

XI
!
198
PRAKTICKÉ INFORMACE
AKUMULÁTOR
Pracovní postup pro dobití vybitého
akumulátoru nebo pro nastartování
motoru s pomocí jiného akumulátoru.

Přístup k akumulátoru

Motor V6 HDi
Akumulátor je umístěný v motoro-
vém prostoru.
Přístup:


)
otevřete kapotu za pomoci vnitřní
a poté vnější páčky,

)
upevněte vzpěru kapoty,

)
demontujte plastový kryt pro
zpřístupnění obou svorek,

)
uvolněte pojistkovou skříňku pro
vyjmutí akumulátoru, je-li to nutné. Akumulátor je umístěn v zavazadlo-
vém prostoru pod obložením levého
blatníku.
Přístup k akumulátoru:


)
otevřete zavazadlový prostor,

)
otevřete dvířka a vyjměte aku-
mulátor.







Přítomnost tohoto štítku,
zejména v souvislosti se sys-
témem Stop & Start signalizuje
použití olověného akumulátoru 12V
se specifi ckými vlastnostmi, jehož
odpojení nebo výměnu je třeba vždy
svěřit síti CITROËN nebo odborné-
mu servisu.
Nedodržení tohoto doporučení
může způ
sobit předčasné opotře-
bení akumulátoru.

Po zpětné montáži akumulátoru bude
systém Stop & Start aktivní až po určité
době nepřetržitého používání vozidla,
jejíž délka závisí na klimatických pod-
mínkách a stavu nabití akumulátoru
(přibližně až 8 hodin).
