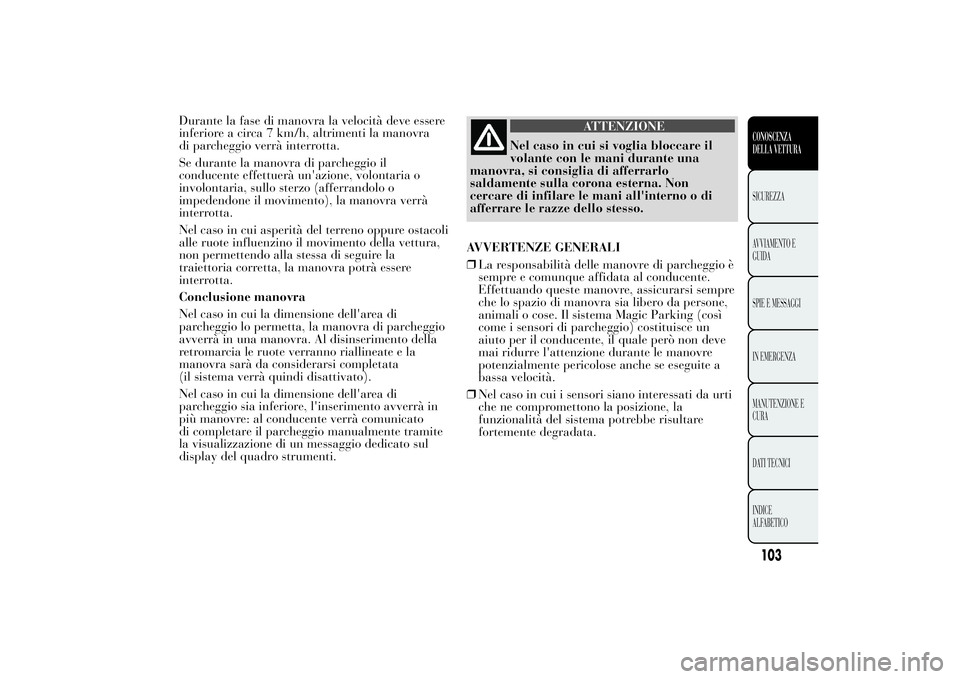

Durante la fase di manovra la velocità deve essere
inferiore a circa 7 km/h, altrimenti la manovra
di parcheggio verrà interrotta.
Se durante la manovra di parcheggio il
conducente effettuerà un'azione, volontaria o
involontaria, sullo sterzo (afferrandolo o
impedendone il movimento), la manovra verrà
interrotta.
Nel caso in cui asperità del terreno oppure ostacoli
alle ruote influenzino il movimento della vettura,
non permettendo alla stessa di seguire la
traiettoria corretta, la manovra potrà essere
interrotta.
Conclusione manovra
Nel caso in cui la dimensione dell'area di
parcheggio lo permetta, la manovra di parcheggio
avverrà in una manovra. Al disinserimento della
retromarcia le ruote verranno riallineate e la
manovra sarà da considerarsi completata
(il sistema verrà quindi disattivato).
Nel caso in cui la dimensione dell'area di
parcheggio sia inferiore, l'inserimento avverrà in
più manovre: al conducente verrà comunicato
di completare il parcheggio manualmente tramite
la visualizzazione di un messaggio dedicato sul
display del quadro strumenti.
ATTENZIONE
Nel caso in cui si voglia bloccare il
volante con le
mani durante una
manovra, si consiglia di afferrarlo
saldamente sulla corona esterna. Non
cercare di infilare le mani all'interno o di
afferrare le razze dello stesso.
AVVERTENZE GENERALI
❒La responsabilità delle manovre di parcheggio è
sempre e comunque affidata al conducente.
Effettuando queste manovre, assicurarsi sempre
che lo spazio di manovra sia libero da persone,
animali o cose. Il sistema Magic Parking (così
come i sensori di parcheggio) costituisce un
aiuto per il conducente, il quale però non deve
mai ridurre l'attenzione durante le manovre
potenzialmente pericolose anche se eseguite a
bassa velocità.
❒Nel caso in cui i sensori siano interessati da urti
che ne compromettono la posizione, la
funzionalità del sistema potrebbe risultare
fortemente degradata.
103CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

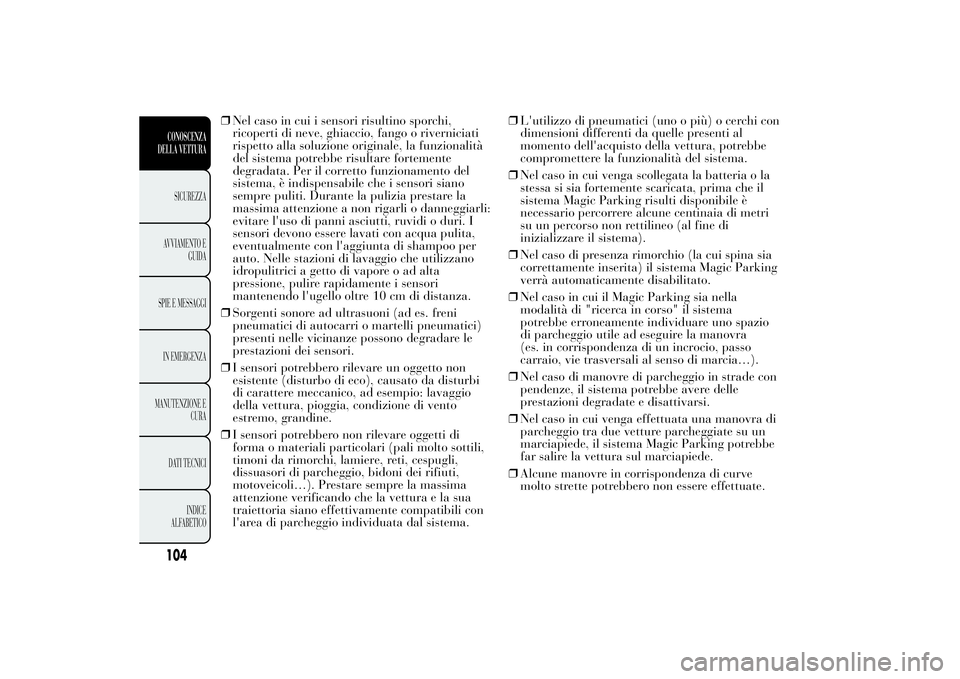

❒Nel caso in cui i sensori risultino sporchi,
ricoperti di neve, ghiaccio, fango o riverniciati
rispetto alla soluzione originale, la funzionalità
del sistema potrebbe risultare fortemente
degradata. Per il corretto funzionamento del
sistema, è indispensabile che i sensori siano
sempre puliti. Durante la pulizia prestare la
massima attenzione a non rigarli o danneggiarli:
evitare l'uso di panni asciutti, ruvidi o duri. I
sensori devono essere lavati con acqua pulita,
eventualmente con l'aggiunta di shampoo per
auto. Nelle stazioni di lavaggio che utilizzano
idropulitrici a getto di vapore o ad alta
pressione, pulire rapidamente i sensori
mantenendo l'ugello oltre 10 cm di distanza.
❒Sorgenti sonore ad ultrasuoni (ad es. freni
pneumatici di autocarri o martelli pneumatici)
presenti nelle vicinanze possono degradare le
prestazioni dei sensori.
❒I sensori potrebbero rilevare un oggetto non
esistente (disturbo di eco), causato da disturbi
di carattere meccanico, ad esempio: lavaggio
della vettura, pioggia, condizione di vento
estremo, grandine.
❒I sensori potrebbero non rilevare oggetti di
forma o materiali particolari (pali molto sottili,
timoni da rimorchi, lamiere, reti, cespugli,
dissuasori di parcheggio, bidoni dei rifiuti,
motoveicoli…). Prestare sempre la massima
attenzione verificando che la vettura e la sua
traiettoria siano effettivamente compatibili con
l'area di parcheggio individuata dal sistema.❒L'utilizzo di pneumatici (uno o più) o cerchi con
dimensioni differenti da quelle presenti al
momento dell'acquisto della vettura, potrebbe
compromettere la funzionalità del sistema.
❒Nel caso in cui venga scollegata la batteria o la
stessa si sia fortemente scaricata, prima che il
sistema Magic Parking risulti disponibile è
necessario percorrere alcune centinaia di metri
su un percorso non rettilineo (al fine di
inizializzare il sistema).
❒Nel caso di presenza rimorchio (la cui spina sia
correttamente inserita) il sistema Magic Parking
verrà automaticamente disabilitato.
❒Nel caso in cui il Magic Parking sia nella
modalità di "ricerca in corso" il sistema
potrebbe erroneamente individuare uno spazio
di parcheggio utile ad eseguire la manovra
(es. in corrispondenza di un incrocio, passo
carraio, vie trasversali al senso di marcia…).
❒Nel caso di manovre di parcheggio in strade con
pendenze, il sistema potrebbe avere delle
prestazioni degradate e disattivarsi.
❒Nel caso in cui venga effettuata una manovra di
parcheggio tra due vetture parcheggiate su un
marciapiede, il sistema Magic Parking potrebbe
far salire la vettura sul marciapiede.
❒Alcune manovre in corrispondenza di curve
molto strette potrebbero non essere effettuate.
104CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

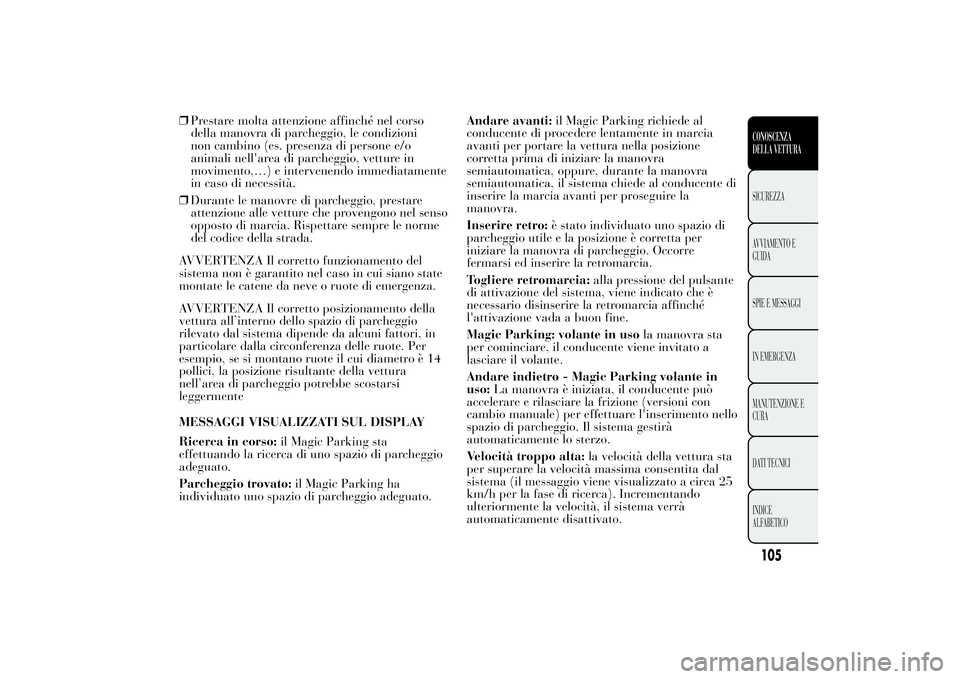

❒Prestare molta attenzione affinché nel corso
della manovra di parcheggio, le condizioni
non cambino (es. presenza di persone e/o
animali nell'area di parcheggio, vetture in
movimento,…) e intervenendo immediatamente
in caso di necessità.
❒Durante le manovre di parcheggio, prestare
attenzione alle vetture che provengono nel senso
opposto di marcia. Rispettare sempre le norme
del codice della strada.
AVVERTENZA Il corretto funzionamento del
sistema non è garantito nel caso in cui siano state
montate le catene da neve o ruote di emergenza.
AVVERTENZA Il corretto posizionamento della
vettura all’interno dello spazio di parcheggio
rilevato dal sistema dipende da alcuni fattori, in
particolare dalla circonferenza delle ruote. Per
esempio, se si montano ruote il cui diametro è 14
pollici, la posizione risultante della vettura
nell’area di parcheggio potrebbe scostarsi
leggermente
MESSAGGI VISUALIZZATI SUL DISPLAY
Ricerca in corso:il Magic Parking sta
effettuando la ricerca di uno spazio di parcheggio
adeguato.
Parcheggio trovato:il Magic Parking ha
individuato uno spazio di parcheggio adeguato.Andare avanti:il Magic Parking richiede al
conducente di procedere lentamente in marcia
avanti per portare la vettura nella posizione
corretta prima di iniziare la manovra
semiautomatica, oppure, durante la manovra
semiautomatica, il sistema chiede al conducente di
inserire la marcia avanti per proseguire la
manovra.
Inserire retro:è stato individuato uno spazio di
parcheggio utile e la posizione è corretta per
iniziare la manovra di parcheggio. Occorre
fermarsi ed inserire la retromarcia.
Togliere retromarcia:alla pressione del pulsante
di attivazione del sistema, viene indicato che è
necessario disinserire la retromarcia affinché
l'attivazione vada a buon fine.
Magic Parking: volante in usola manovra sta
per cominciare, il conducente viene invitato a
lasciare il volante.
Andare indietro - Magic Parking volante in
uso:La manovra è iniziata, il conducente può
accelerare e rilasciare la frizione (versioni con
cambio manuale) per effettuare l'inserimento nello
spazio di parcheggio. Il sistema gestirà
automaticamente lo sterzo.
Velocità troppo alta:la velocità della vettura sta
per superare la velocità massima consentita dal
sistema (il messaggio viene visualizzato a circa 25
km/h per la fase di ricerca). Incrementando
ulteriormente la velocità, il sistema verrà
automaticamente disattivato.
105CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

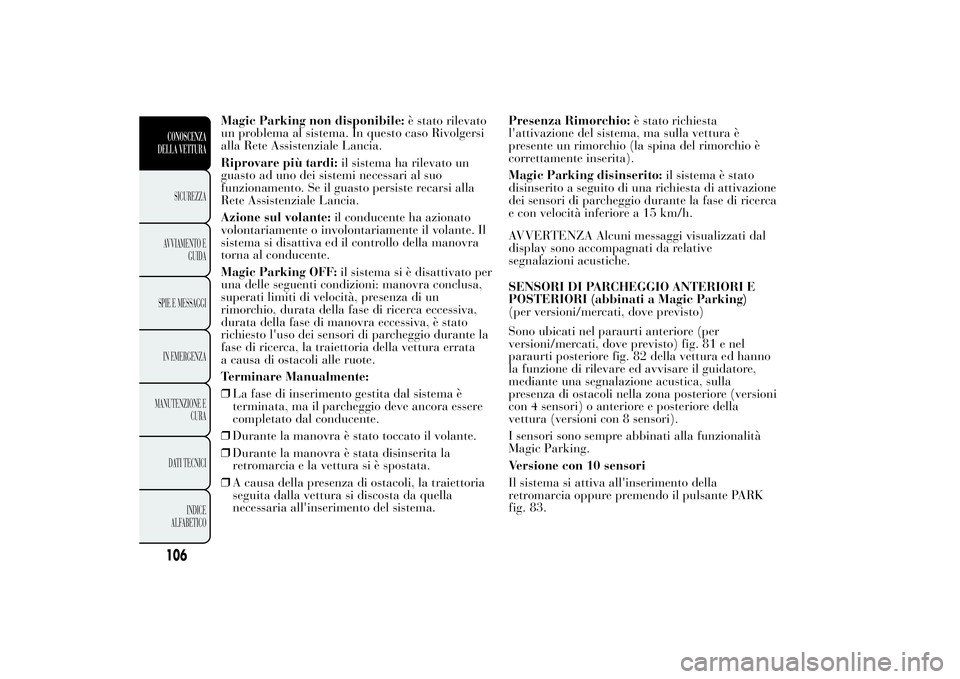

Magic Parking non disponibile:è stato rilevato
un problema al sistema. In questo caso Rivolgersi
alla Rete Assistenziale Lancia.
Riprovare più tardi:il sistema ha rilevato un
guasto ad uno dei sistemi necessari al suo
funzionamento. Se il guasto persiste recarsi alla
Rete Assistenziale Lancia.
Azione sul volante:il conducente ha azionato
volontariamente o involontariamente il volante. Il
sistema si disattiva ed il controllo della manovra
torna al conducente.
Magic Parking OFF:il sistema si è disattivato per
una delle seguenti condizioni: manovra conclusa,
superati limiti di velocità, presenza di un
rimorchio, durata della fase di ricerca eccessiva,
durata della fase di manovra eccessiva, è stato
richiesto l'uso dei sensori di parcheggio durante la
fase di ricerca, la traiettoria della vettura errata
a causa di ostacoli alle ruote.
Terminare Manualmente:
❒La fase di inserimento gestita dal sistema è
terminata, ma il parcheggio deve ancora essere
completato dal conducente.
❒Durante la manovra è stato toccato il volante.
❒Durante la manovra è stata disinserita la
retromarcia e la vettura si è spostata.
❒A causa della presenza di ostacoli, la traiettoria
seguita dalla vettura si discosta da quella
necessaria all'inserimento del sistema.Presenza Rimorchio:è stato richiesta
l'attivazione del sistema, ma sulla vettura è
presente un rimorchio (la spina del rimorchio è
correttamente inserita).
Magic Parking disinserito:il sistema è stato
disinserito a seguito di una richiesta di attivazione
dei sensori di parcheggio durante la fase di ricerca
e con velocità inferiore a 15 km/h.
AVVERTENZA Alcuni messaggi visualizzati dal
display sono accompagnati da relative
segnalazioni acustiche.
SENSORI DI PARCHEGGIO ANTERIORI E
POSTERIORI (abbinati a Magic Parking)
(per versioni/mercati, dove previsto)

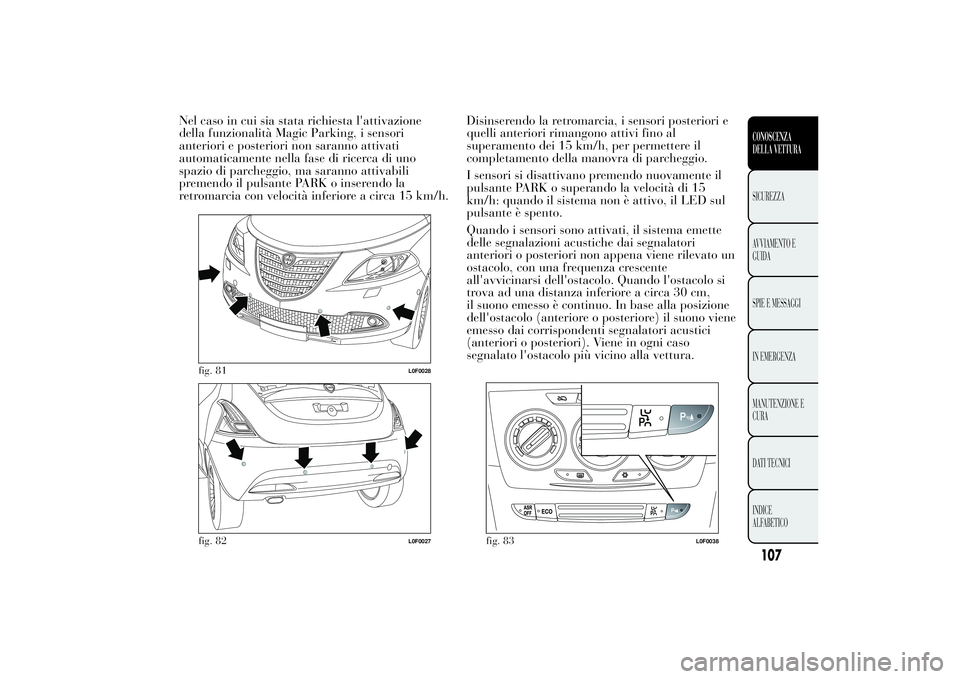

Sono ubicati nel paraurti anteriore (per
versioni/mercati, dove previsto) fig. 81 e nel
paraurti posteriore fig. 82 della vettura ed hanno
la funzione di rilevare ed avvisare il guidatore,
mediante una segnalazione acustica, sulla
presenza di ostacoli nella zona posteriore (versioni
con 4 sensori) o anteriore e posteriore della
vettura (versioni con 8 sensori).
I sensori sono sempre abbinati alla funzionalità
Magic Parking.
Versione con 10 sensori
Il sistema si attiva all'inserimento della
retromarcia oppure premendo il pulsante PARK
fig. 83.
106CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

Nel caso in cui sia stata richiesta l'attivazione
della funzionalità Magic Parking, i sensori
anteriori e posteriori non saranno attivati
automaticamente nella fase di ricerca di uno
spazio di parcheggio, ma saranno attivabili
premendo il pulsante PARK o inserendo la
retromarcia con velocità inferiore a circa 15 km/h.Disinserendo la retromarcia, i sensori posteriori e
quelli anteriori rimangono attivi fino al
superamento dei 15 km/h, per permettere il
completamento della manovra di parcheggio.
I sensori si disattivano premendo nuovamente il
pulsante PARK o superando la velocità di 15
km/h: quando il sistema non è attivo, il LED sul
pulsante è spento.
Quando i sensori sono attivati, il sistema emette
delle segnalazioni acustiche dai segnalatori
anteriori o posteriori non appena viene rilevato un
ostacolo, con una frequenza crescente
all'avvicinarsi dell'ostacolo. Quando l'ostacolo si
trova ad una distanza inferiore a circa 30 cm,
il suono emesso è continuo. In base alla posizione
dell'ostacolo (anteriore o posteriore) il suono viene
emesso dai corrispondenti segnalatori acustici
(anteriori o posteriori). Viene in ogni caso
segnalato l'ostacolo più vicino alla vettura.
fig. 81
L0F0028
LANCIA
fig. 82
L0F0027
fig. 83
L0F0038
107CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

Il segnale cessa immediatamente se la distanza
dall'ostacolo aumenta. Il ciclo di toni rimane
costante se la distanza misurata dai sensori
centrali rimane invariata, mentre se questa
situazione si verifica per i sensori laterali, il
segnale viene interrotto dopo circa 3 secondi, per
evitare ad es. segnalazioni in caso di manovre
lungo i muri.
ATTENZIONE
La responsabilità del parcheggio e di
altre manovre pericolose
è sempre e
comunque affidata al conducente.
Effettuando queste manovre, assicurarsi
sempre che nello spazio di manovra non
siano presenti né persone (specialmente
bambini) né animali. I sensori di parcheggio
costituiscono un aiuto per il conducente, il
quale però non deve mai ridurre l'attenzione
durante le manovre potenzialmente
pericolose anche se eseguite a bassa
velocità.
SEGNALAZIONE ACUSTICA
L'informazione di presenza e la distanza
dell'ostacolo dalla vettura vengono trasmesse al
conducente con segnalazioni acustiche provenienti
da buzzer installati nell'abitacolo:❒nelle versioni con 4 sensori posteriori un buzzer
posto in zona plancia anteriore avvisa della
presenza di ostacoli posteriori;
❒nelle versioni con 10 sensori un buzzer anteriore
avvisa della presenza di ostacoli anteriori e un
buzzer posto in zona posteriore avvisa della
presenza di ostacoli posteriori.
La segnalazione acustica:
❒aumenta con il diminuire della distanza tra
vettura ed ostacolo;
❒diventa continua quando la distanza che separa
la vettura dall'ostacolo è inferiore a circa 30 cm
mentre cessa immediatamente se la distanza
dall'ostacolo aumenta;
❒rimane costante se la distanza tra vettura ed
ostacolo rimane invariata, mentre se questa
situazione si verifica per i sensori laterali, il
segnale viene interrotto dopo circa 3 secondi per
evitare, ad esempio, segnalazioni in caso di
manovre lungo i muri.
108CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

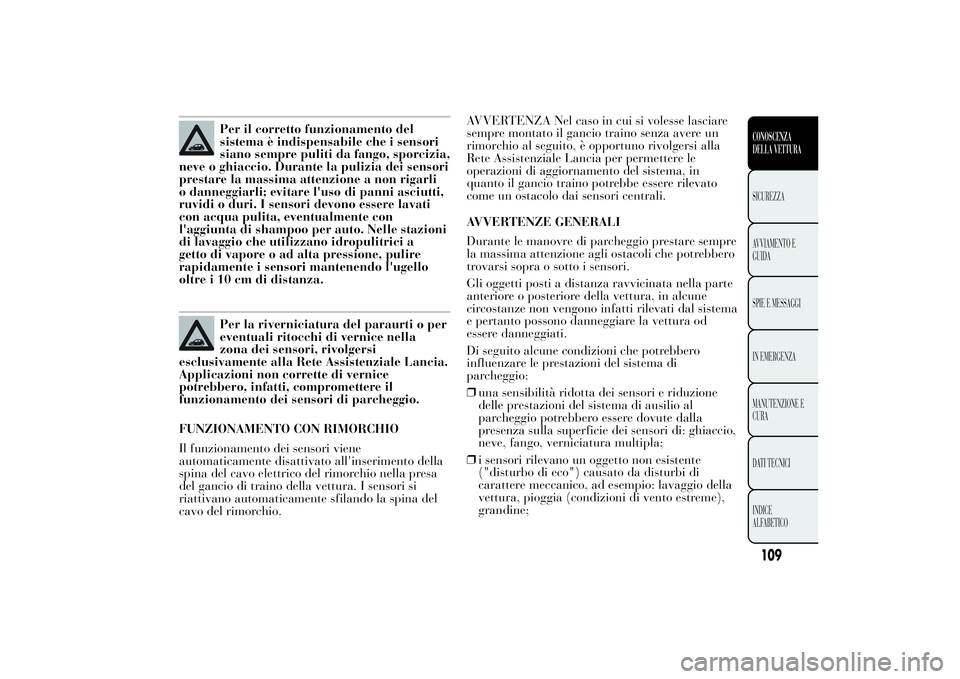

Per il corretto funzionamento del
sistema è indispensabile che i sensori
siano sempre puliti da fango, sporcizia,
neve o ghiaccio. Durante la pulizia dei sensori
prestare la massima attenzione a non rigarli
o danneggiarli; evitare l'uso di panni asciutti,
ruvidi o duri. I sensori devono essere lavati
con acqua pulita, eventualmente con
l'aggiunta di shampoo per auto. Nelle stazioni
di lavaggio che utilizzano idropulitrici a
getto di vapore o ad alta pressione, pulire
rapidamente i sensori mantenendo l'ugello
oltre i 10 cm di distanza.Per la riverniciatura del paraurti o per
eventuali ritocchi di vernice nella
zona dei sensori, rivolgersi
esclusivamente alla Rete Assistenziale Lancia.
Applicazioni non corrette di vernice
potrebbero, infatti, compromettere il
funzionamento dei sensori di parcheggio.
FUNZIONAMENTO CON RIMORCHIO
Il funzionamento dei sensori viene
automaticamente disattivato all'inserimento della
spina del cavo elettrico del rimorchio nella presa
del gancio di traino della vettura. I sensori si
riattivano automaticamente sfilando la spina del
cavo del rimorchio.AVVERTENZA Nel caso in cui si volesse lasciare
sempre montato il gancio traino senza avere un
rimorchio al seguito, è opportuno rivolgersi alla
Rete Assistenziale Lancia per permettere le
operazioni di aggiornamento del sistema, in
quanto il gancio traino potrebbe essere rilevato
come un ostacolo dai sensori centrali.
AVVERTENZE GENERALI
Durante le manovre di parcheggio prestare sempre
la massima attenzione agli ostacoli che potrebbero
trovarsi sopra o sotto i sensori.
Gli oggetti posti a distanza ravvicinata nella parte
anteriore o posteriore della vettura, in alcune
circostanze non vengono infatti rilevati dal sistema
e pertanto possono danneggiare la vettura od
essere danneggiati.
Di seguito alcune condizioni che potrebbero
influenzare le prestazioni del sistema di
parcheggio:
❒una sensibilità ridotta dei sensori e riduzione
delle prestazioni del sistema di ausilio al
parcheggio potrebbero essere dovute dalla
presenza sulla superficie dei sensori di: ghiaccio,
neve, fango, verniciatura multipla;
❒i sensori rilevano un oggetto non esistente
("disturbo di eco") causato da disturbi di
carattere meccanico, ad esempio: lavaggio della
vettura, pioggia (condizioni di vento estreme),
grandine;
109CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

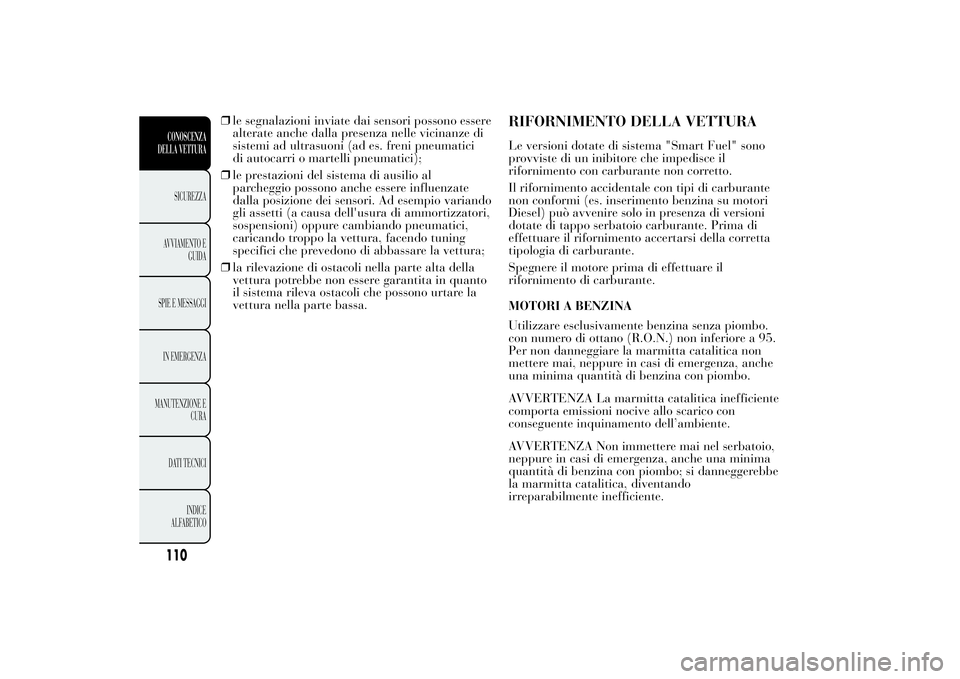

❒le segnalazioni inviate dai sensori possono essere
alterate anche dalla presenza nelle vicinanze di
sistemi ad ultrasuoni (ad es. freni pneumatici
di autocarri o martelli pneumatici);
❒le prestazioni del sistema di ausilio al
parcheggio possono anche essere influenzate
dalla posizione dei sensori. Ad esempio variando
gli assetti (a causa dell'usura di ammortizzatori,
sospensioni) oppure cambiando pneumatici,
caricando troppo la vettura, facendo tuning
specifici che prevedono di abbassare la vettura;
❒la rilevazione di ostacoli nella parte alta della
vettura potrebbe non essere garantita in quanto
il sistema rileva ostacoli che possono urtare la
vettura nella parte bassa.
RIFORNIMENTO DELLA VETTURALe versioni dotate di sistema "Smart Fuel" sono
provviste di un inibitore che impedisce il
rifornimento con carburante non corretto.
Il rifornimento accidentale con tipi di carburante
non conformi (es. inserimento benzina su motori
Diesel) può avvenire solo in presenza di versioni
dotate di tappo serbatoio carburante. Prima di
effettuare il rifornimento accertarsi della corretta
tipologia di carburante.
Spegnere il motore prima di effettuare il
rifornimento di carburante.
MOTORI A BENZINA
Utilizzare esclusivamente benzina senza piombo.
con numero di ottano (R.O.N.) non inferiore a 95.
Per non danneggiare la marmitta catalitica non
mettere mai, neppure in casi di emergenza, anche
una minima quantità di benzina con piombo.
AVVERTENZA La marmitta catalitica inefficiente
comporta emissioni nocive allo scarico con
conseguente inquinamento dell’ambiente.
AVVERTENZA Non immettere mai nel serbatoio,
neppure in casi di emergenza, anche una minima
quantità di benzina con piombo; si danneggerebbe
la marmitta catalitica, diventando
irreparabilmente inefficiente.
110CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
