2011 Lancia Ypsilon Libretto Uso Manutenzione (in Italian)

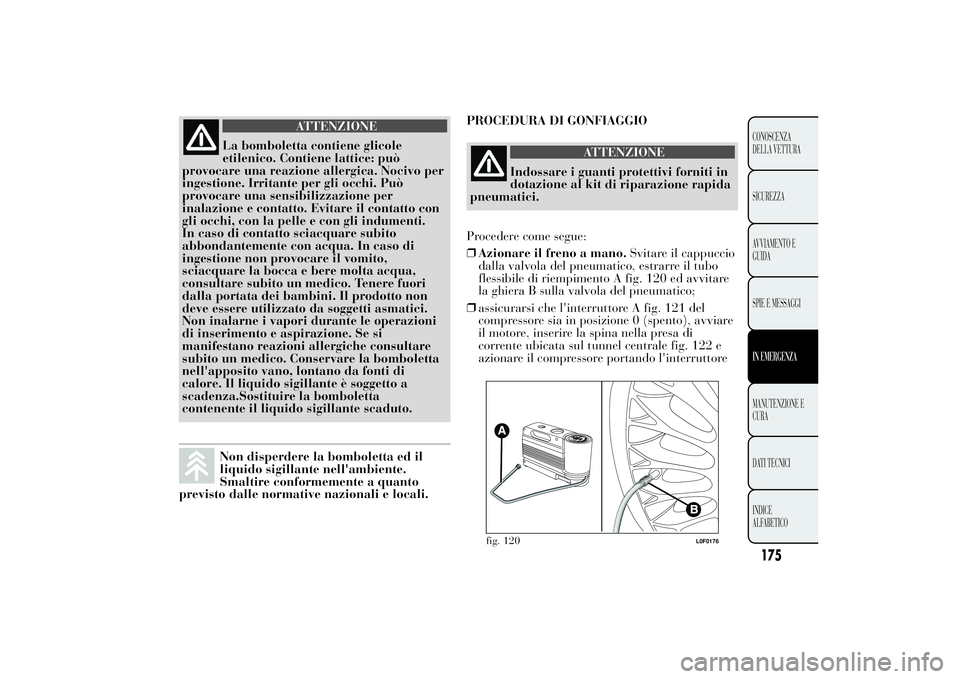

ATTENZIONE
La bomboletta contiene glicole
etilenico. Contiene lattice:
può
provocare una reazione allergica. Nocivo per
ingestione. Irritante per gli occhi. Può
provocare una sensibilizzazione per
inalazione e contatto. Evitare il contatto con
gli occhi, con la pelle e con gli indumenti.
In caso di contatto sciacquare subito
abbondantemente con acqua. In caso di
ingestione non provocare il vomito,
sciacquare la bocca e bere molta acqua,
consultare subito un medico. Tenere fuori
dalla portata dei bambini. Il prodotto non
deve essere utilizzato da soggetti asmatici.
Non inalarne i vapori durante le operazioni
di inserimento e aspirazione. Se si
manifestano reazioni allergiche consultare
subito un medico. Conservare la bomboletta
nell'apposito vano, lontano da fonti di
calore. Il liquido sigillante è soggetto a
scadenza.Sostituire la bomboletta
contenente il liquido sigillante scaduto.Non disperdere la bomboletta ed il
liquido sigillante nell'ambiente.
Smaltire conformemente a quanto
previsto dalle normative nazionali e locali.PROCEDURA DI GONFIAGGIO
ATTENZIONE
Indossare i guanti protettivi forniti in
dotazione al kit
di riparazione rapida
pneumatici.
Procedere come segue:
❒Azionare il freno a mano.Svitare il cappuccio
dalla valvola del pneumatico, estrarre il tubo
flessibile di riempimento A fig. 120 ed avvitare
la ghiera B sulla valvola del pneumatico;
❒assicurarsi che l'interruttore A fig. 121 del
compressore sia in posizione 0 (spento), avviare
il motore, inserire la spina nella presa di
corrente ubicata sul tunnel centrale fig. 122 e
azionare il compressore portando l'interruttore
fig. 120
L0F0176
175CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

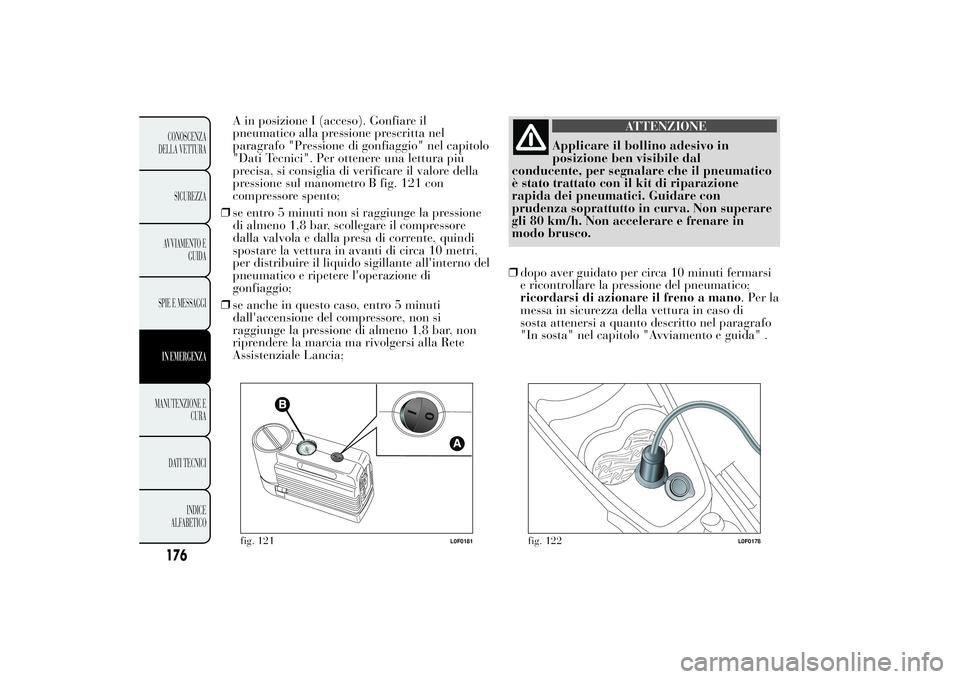

A in posizione I (acceso). Gonfiare il
pneumatico alla pressione prescritta nel
paragrafo "Pressione di gonfiaggio" nel capitolo
"Dati Tecnici". Per ottenere una lettura più
precisa, si consiglia di verificare il valore della
pressione sul manometro B fig. 121 con
compressore spento;
❒se entro 5 minuti non si raggiunge la pressione
di almeno 1,8 bar, scollegare il compressore
dalla valvola e dalla presa di corrente, quindi
spostare la vettura in avanti di circa 10 metri,
per distribuire il liquido sigillante all'interno del
pneumatico e ripetere l'operazione di
gonfiaggio;
❒se anche in questo caso, entro 5 minuti
dall'accensione del compressore, non si
raggiunge la pressione di almeno 1,8 bar, non
riprendere la marcia ma rivolgersi alla Rete
Assistenziale Lancia;
ATTENZIONE
Applicare il bollino adesivo in
posizione ben visibile
dal
conducente, per segnalare che il pneumatico
è stato trattato con il kit di riparazione
rapida dei pneumatici. Guidare con
prudenza soprattutto in curva. Non superare
gli 80 km/h. Non accelerare e frenare in
modo brusco.
❒dopo aver guidato per circa 10 minuti fermarsi
e ricontrollare la pressione del pneumatico;
ricordarsi di azionare il freno a mano. Per la
messa in sicurezza della vettura in caso di
sosta attenersi a quanto descritto nel paragrafo
"In sosta" nel capitolo "Avviamento e guida" .
fig. 121
L0F0181
fig. 122
L0F0178
176CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

ATTENZIONE
Se la pressione è scesa al di sotto di
1,8 bar,
non proseguire la marcia:
il kit di riparazione rapida dei pneumatci
non può garantire la dovuta tenuta, perché il
pneumatico è troppo danneggiato. Rivolgersi
alla Rete Assistenziale Lancia.
❒se invece viene rilevata una pressione di almeno
1,8 bar, ripristinare la corretta pressione (con
motore acceso e freno a mano azionato),
riprendere la marcia e dirigersi, guidando
sempre con molta prudenza, alla più vicina Rete
Assistenziale Lancia.
ATTENZIONE
Occorre assolutamente comunicare
che il pneumatico
è stato riparato con
il kit di riparazione rapida dei pneumatci.
Consegnare il pieghevole al personale che
dovrà maneggiare il pneumatico trattato con

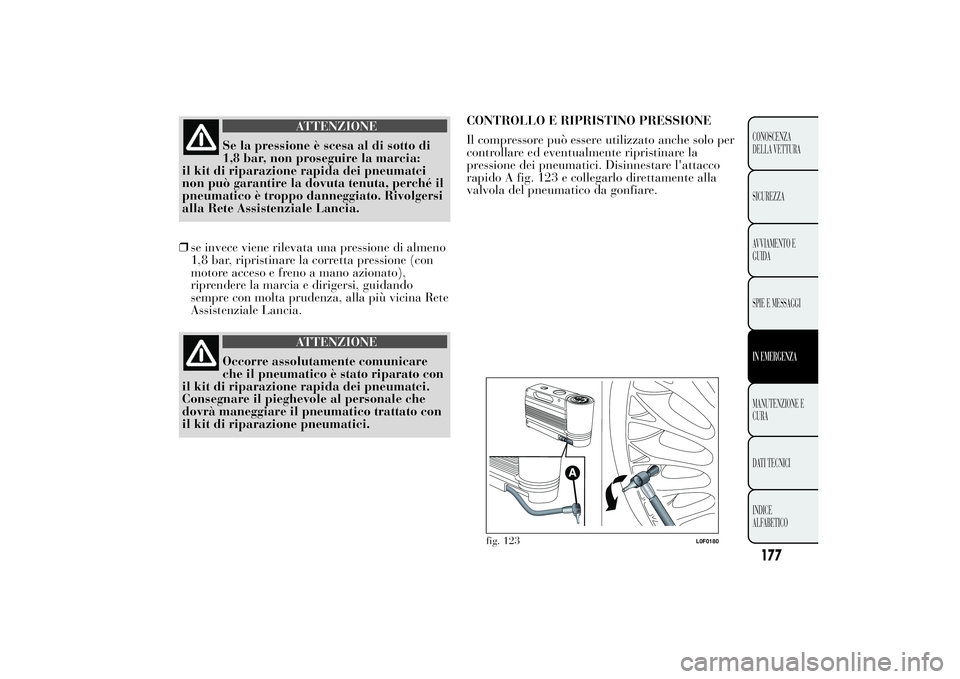

il kit di riparazione pneumatici.CONTROLLO E RIPRISTINO PRESSIONE
Il compressore può essere utilizzato anche solo per
controllare ed eventualmente ripristinare la
pressione dei pneumatici. Disinnestare l'attacco
rapido A fig. 123 e collegarlo direttamente alla
valvola del pneumatico da gonfiare.
fig. 123
L0F0180
177CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

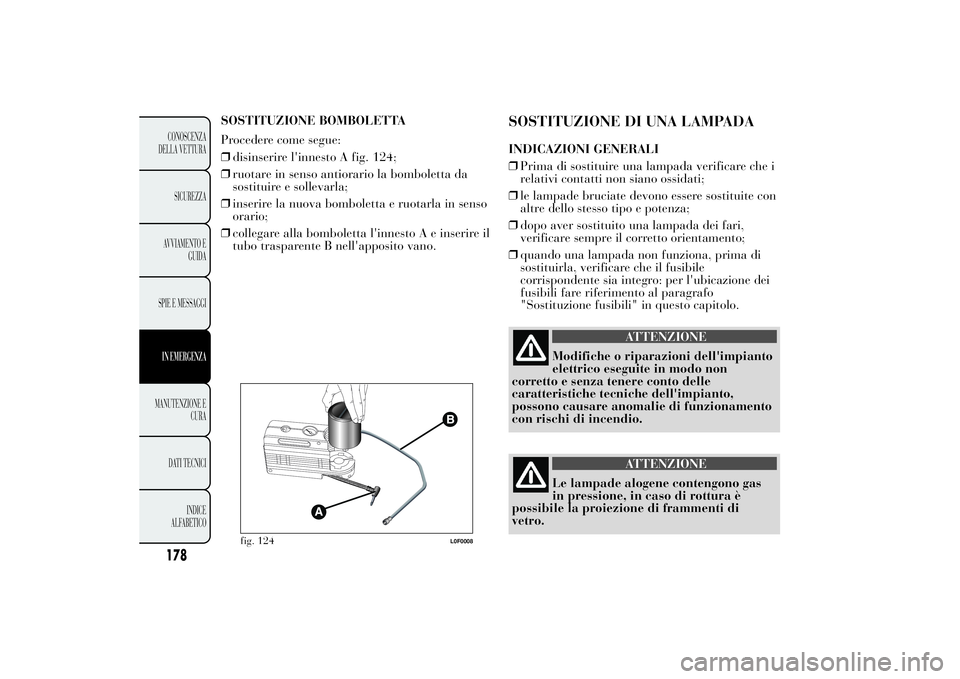

SOSTITUZIONE BOMBOLETTA
Procedere come segue:
❒disinserire l'innesto A fig. 124;
❒ruotare in senso antiorario la bomboletta da
sostituire e sollevarla;
❒inserire la nuova bomboletta e ruotarla in senso
orario;
❒collegare alla bomboletta l'innesto A e inserire il
tubo trasparente B nell'apposito vano.
SOSTITUZIONE DI UNA LAMPADAINDICAZIONI GENERALI
❒Prima di sostituire una lampada verificare che i
relativi contatti non siano ossidati;
❒le lampade bruciate devono essere sostituite con
altre dello stesso tipo e potenza;
❒dopo aver sostituito una lampada dei fari,
verificare sempre il corretto orientamento;
❒quando una lampada non funziona, prima di
sostituirla, verificare che il fusibile
corrispondente sia integro: per l'ubicazione dei
fusibili fare riferimento al paragrafo
"Sostituzione fusibili" in questo capitolo.
ATTENZIONE
Modifiche o riparazioni dell'impianto
elettrico eseguite in
modo non
corretto e senza tenere conto delle
caratteristiche tecniche dell'impianto,
possono causare anomalie di funzionamento
con rischi di incendio.
ATTENZIONE
Le lampade alogene contengono gas
in pressione, in
caso di rottura è
possibile la proiezione di frammenti di
vetro.
fig. 124
L0F0008
178CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

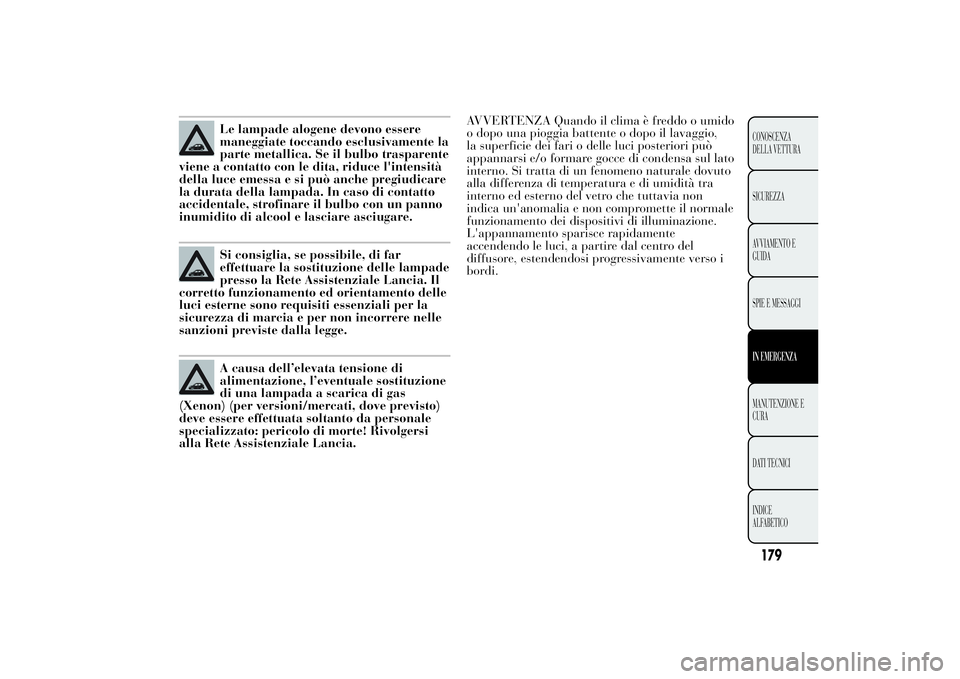

Le lampade alogene devono essere
maneggiate toccando esclusivamente la
parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce l'intensità
della luce emessa e si può anche pregiudicare
la durata della lampada. In caso di contatto
accidentale, strofinare il bulbo con un panno
inumidito di alcool e lasciare asciugare.Si consiglia, se possibile, di far
effettuare la sostituzione delle lampade
presso la Rete Assistenziale Lancia. Il
corretto funzionamento ed orientamento delle
luci esterne sono requisiti essenziali per la
sicurezza di marcia e per non incorrere nelle
sanzioni previste dalla legge.A causa dell’elevata tensione di
alimentazione, l’eventuale sostituzione
di una lampada a scarica di gas
(Xenon) (per versioni/mercati, dove previsto)
deve essere effettuata soltanto da personale
specializzato: pericolo di morte! Rivolgersi
alla Rete Assistenziale Lancia.AVVERTENZA Quando il clima è freddo o umido
o dopo una pioggia battente o dopo il lavaggio,
la superficie dei fari o delle luci posteriori può
appannarsi e/o formare gocce di condensa sul lato
interno. Si tratta di un fenomeno naturale dovuto
alla differenza di temperatura e di umidità tra
interno ed esterno del vetro che tuttavia non
indica un'anomalia e non compromette il normale
funzionamento dei dispositivi di illuminazione.
L'appannamento sparisce rapidamente
accendendo le luci, a partire dal centro del
diffusore, estendendosi progressivamente verso i
bordi.
179CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

TIPI DI LAMPADESulla vettura sono installate differenti tipi di lampade:
Lampade tutto vetro:(tipo A) sono inserite a pressione,
per estrarle occorre tirare.Lampade a baionetta:(tipo B) per estrarle premere il
bulbo e ruotarlo in senso antiorario.
Lampade cilindriche:(tipo C) per estrarle, svincolarle
dai relativi contatti.
Lampade alogene:(tipo D) per rimuovere la lampada,
svincolare la molla di bloccaggio dalla relativa sede.
Lampade alogene:(tipo E) per rimuovere la lampada,
svincolare la molla di bloccaggio dalla relativa sede.
Lampade a scarica di gas (Xenon):(tipo F) per la
sostituzione rivolgersi alla Rete Assistenziale Lancia.
180CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

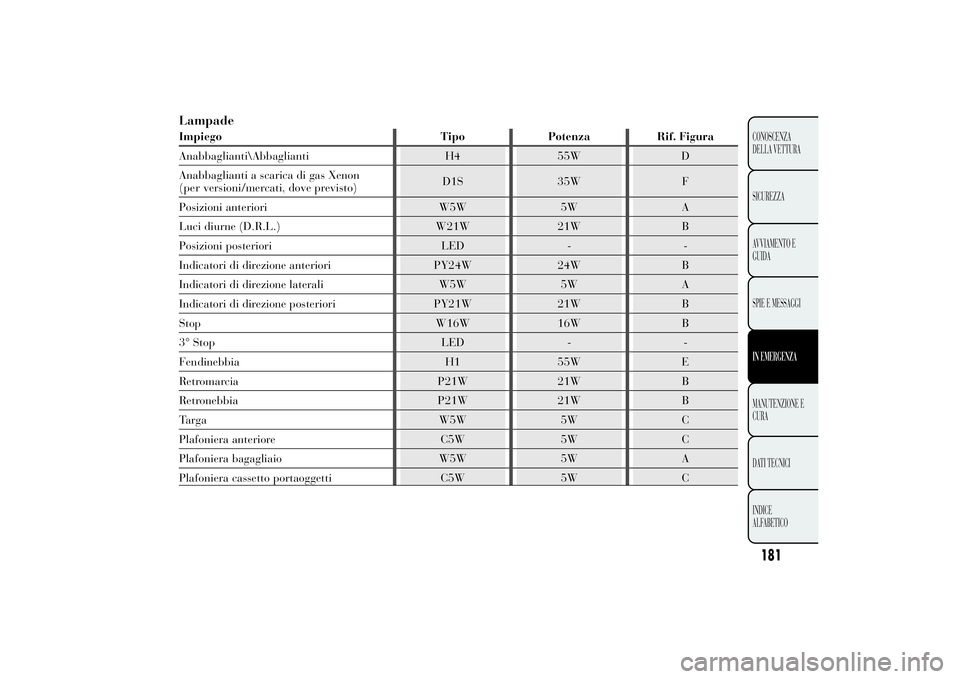

LampadeImpiego Tipo Potenza Rif. Figura
Anabbaglianti\Abbaglianti H4 55W D
Anabbaglianti a scarica di gas Xenon
D1S 35W F
Posizioni anteriori W5W 5W A
Luci diurne (D.R.L.) W21W 21W B
Posizioni posteriori LED - -
Indicatori di direzione anteriori PY24W 24W B
Indicatori di direzione laterali W5W 5W A
Indicatori di direzione posteriori PY21W 21W B
Stop W16W 16W B
3° Stop LED - -
Fendinebbia H1 55W E
Retromarcia P21W 21W B
Retronebbia P21W 21W B
Targa W5W 5W C
Plafoniera anteriore C5W 5W C
Plafoniera bagagliaio W5W 5W A
Plafoniera cassetto portaoggetti C5W 5W C
181CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO
(per versioni/mercati, dove previsto)

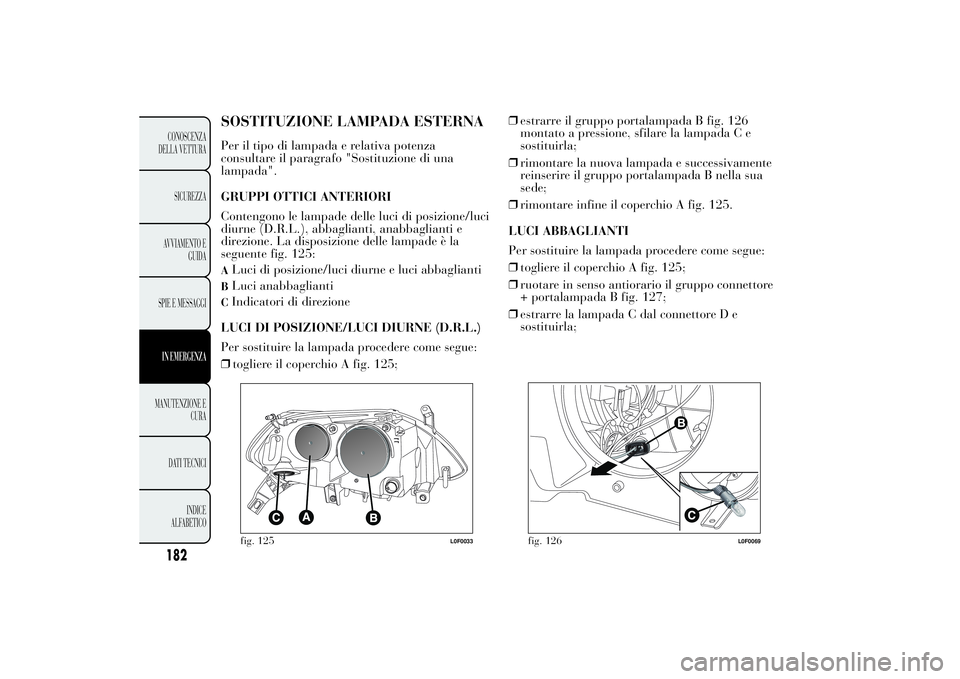

SOSTITUZIONE LAMPADA ESTERNAPer il tipo di lampada e relativa potenza
consultare il paragrafo "Sostituzione di una
lampada".
GRUPPI OTTICI ANTERIORI
Contengono le lampade delle luci di posizione/luci
diurne (D.R.L.), abbaglianti, anabbaglianti e
direzione. La disposizione delle lampade è la
seguente fig. 125:ALuci di posizione/luci diurne e luci abbagliantiBLuci anabbagliantiCIndicatori di direzione
LUCI DI POSIZIONE/LUCI DIURNE (D.R.L.)
Per sostituire la lampada procedere come segue:
❒togliere il coperchio A fig. 125;❒estrarre il gruppo portalampada B fig. 126
montato a pressione, sfilare la lampada C e
sostituirla;
❒rimontare la nuova lampada e successivamente
reinserire il gruppo portalampada B nella sua
sede;
❒rimontare infine il coperchio A fig. 125.
LUCI ABBAGLIANTI
Per sostituire la lampada procedere come segue:
❒togliere il coperchio A fig. 125;
❒ruotare in senso antiorario il gruppo connettore
+ portalampada B fig. 127;
❒estrarre la lampada C dal connettore D e
sostituirla;fig. 125
L0F0033
fig. 126
L0F0069
