2011 Lancia Ypsilon Libretto Uso Manutenzione (in Italian)

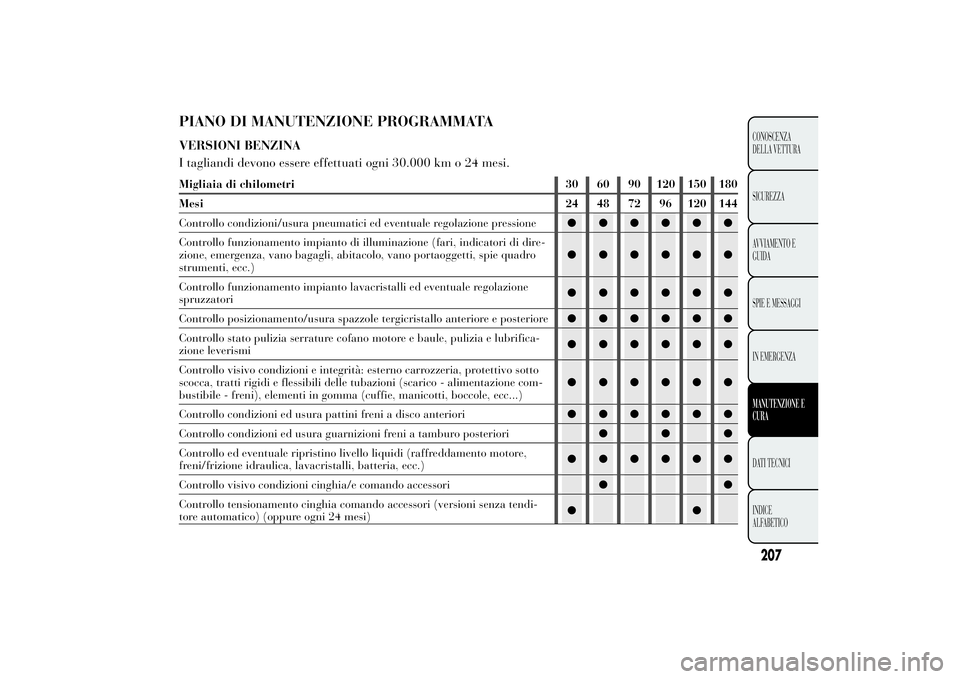

PIANO DI MANUTENZIONE PROGRAMMATAVERSIONI BENZINA
I tagliandi devono essere effettuati ogni 30.000 km o 24 mesi.Migliaia di chilometri 30 60 90 120 150 180
Mesi 24 48 72 96 120 144
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione●●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di dire-
zione, emergenza, vano bagagli, abitacolo, vano portaoggetti, spie quadro
strumenti, ecc.)●●●●●●
Controllo funzionamento impianto lavacristalli ed eventuale regolazione
spruzzatori●●●●●●
Controllo posizionamento/usura spazzole tergicristallo anteriore e posteriore●●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e lubrifica-
zione leverismi●●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle tubazioni (scarico - alimentazione com-
bustibile - freni), elementi in gomma (cuffie, manicotti, boccole, ecc...)●●●●●●
Controllo condizioni ed usura pattini freni a disco anteriori●●●●●●
Controllo condizioni ed usura guarnizioni freni a tamburo posteriori●●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore,
freni/frizione idraulica, lavacristalli, batteria, ecc.)●●●●●●
Controllo visivo condizioni cinghia/e comando accessori●●
Controllo tensionamento cinghia comando accessori (versioni senza tendi-
tore automatico) (oppure ogni 24 mesi)●●
207CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE
ALF
ABETICO

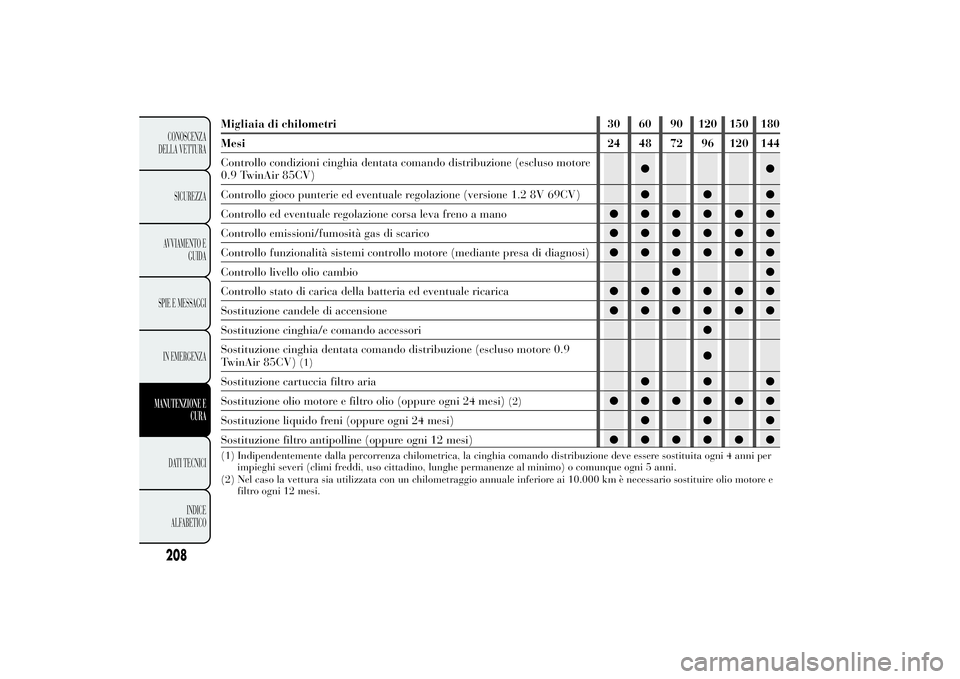

Migliaia di chilometri 30 60 90 120 150 180
Mesi 24 48 72 96 120 144
Controllo condizioni cinghia dentata comando distribuzione (escluso motore
0.9 TwinAir 85CV)●●
Controllo gioco punterie ed eventuale regolazione (versione 1.2 8V 69CV)●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●●
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)●●●●●●
Controllo livello olio cambio●●
Controllo stato di carica della batteria ed eventuale ricarica●●●●●●
Sostituzione candele di accensione●●●●●●
Sostituzione cinghia/e comando accessori●
Sostituzione cinghia dentata comando distribuzione (escluso motore 0.9
TwinAir 85CV)
(1)
●
Sostituzione cartuccia filtro aria●●●
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi)
(2)
●●●●●●
Sostituzione liquido freni (oppure ogni 24 mesi)●●●
Sostituzione filtro antipolline (oppure ogni 12 mesi)●●●●●●
(1) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per
impieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(2) Nel caso la vettura sia utilizzata con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e
filtro ogni 12 mesi.
208CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALF
ABETICO

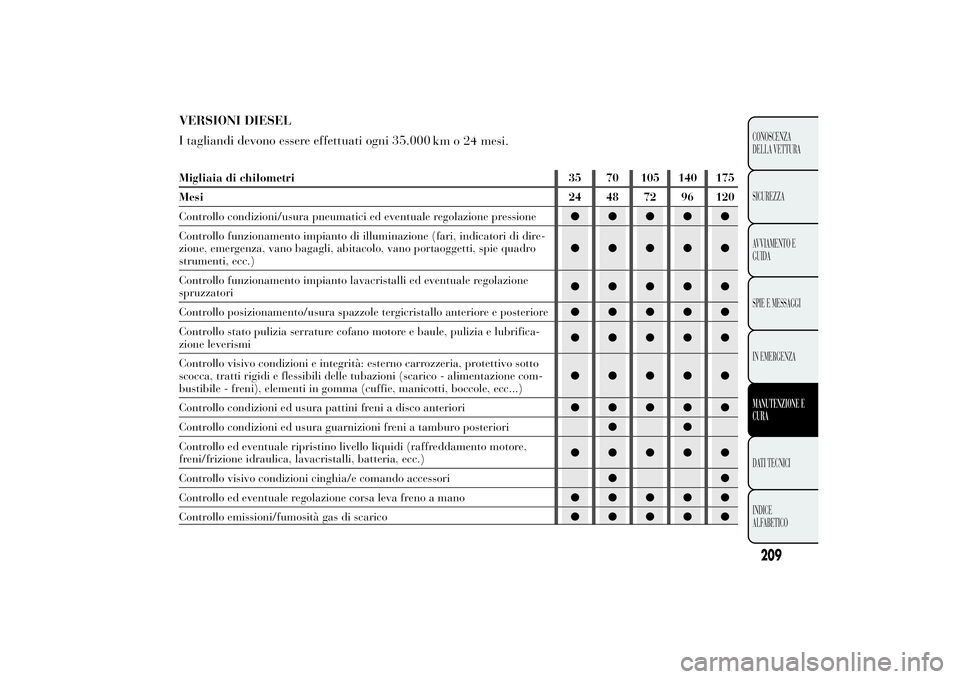

VERSIONI DIESEL
I tagliandi devono essere effettuati ogni 35.000
km o 24 mesi.Migliaia di chilometri 35 70 105 140 175
Mesi24 48 72 96 120
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di dire-
zione, emergenza, vano bagagli, abitacolo, vano portaoggetti, spie quadro
strumenti, ecc.)●●●●●
Controllo funzionamento impianto lavacristalli ed eventuale regolazione
spruzzatori●●●●●
Controllo posizionamento/usura spazzole tergicristallo anteriore e posteriore●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e lubrifica-
zione leverismi●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle tubazioni (scarico - alimentazione com-
bustibile - freni), elementi in gomma (cuffie, manicotti, boccole, ecc...)●●●●●
Controllo condizioni ed usura pattini freni a disco anteriori●●●●●
Controllo condizioni ed usura guarnizioni freni a tamburo posteriori●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore,
freni/frizione idraulica, lavacristalli, batteria, ecc.)●●●●●
Controllo visivo condizioni cinghia/e comando accessori●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●
209CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE
ALF
ABETICO

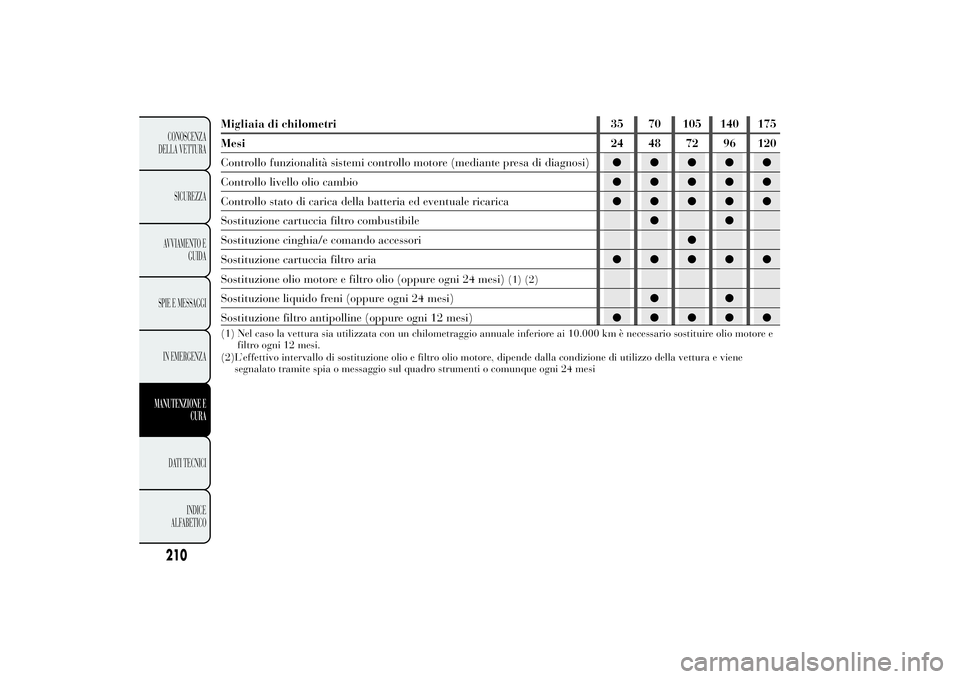

Migliaia di chilometri 35 70 105 140 175
Mesi24 48 72 96 120
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)●●●●●
Controllo livello olio cambio●●●●●
Controllo stato di carica della batteria ed eventuale ricarica●●●●●
Sostituzione cartuccia filtro combustibile●●
Sostituzione cinghia/e comando accessori●
Sostituzione cartuccia filtro aria●●●●●
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi)
(1) (2)
Sostituzione liquido freni (oppure ogni 24 mesi)●●
Sostituzione filtro antipolline (oppure ogni 12 mesi)●●●●●(1) Nel caso la vettura sia utilizzata con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e
filtro ogni 12 mesi.
(2)L’effettivo intervallo di sostituzione olio e filtro olio motore, dipende dalla condizione di utilizzo della vettura e viene
segnalato tramite spia o messaggio sul quadro strumenti o comunque ogni 24 mesi
210CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALF
ABETICO

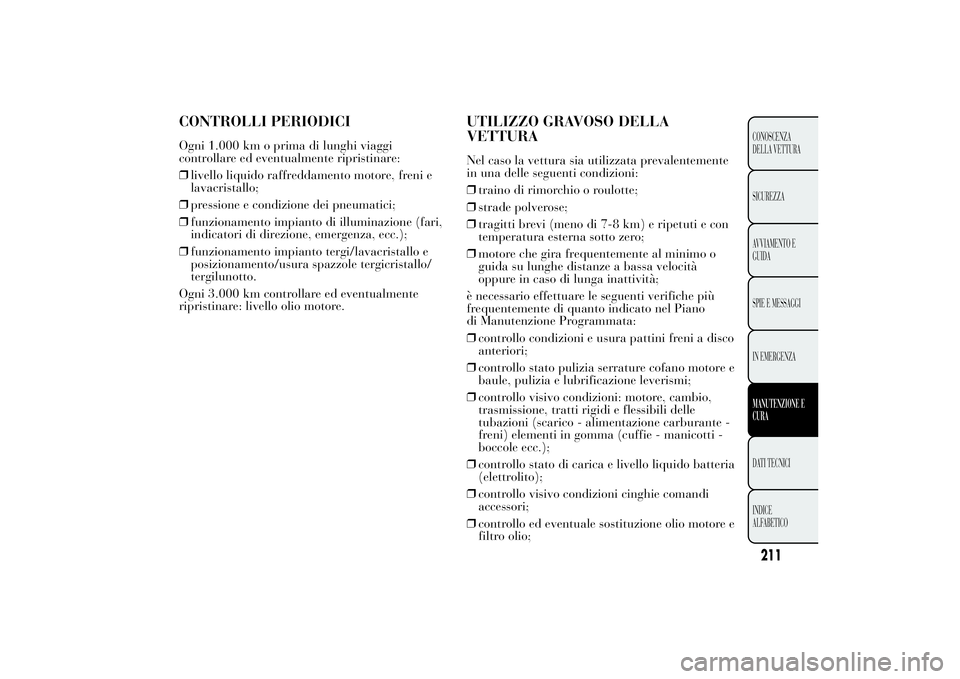

CONTROLLI PERIODICIOgni 1.000 km o prima di lunghi viaggi
controllare ed eventualmente ripristinare:
❒livello liquido raffreddamento motore, freni e
lavacristallo;
❒pressione e condizione dei pneumatici;
❒funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, ecc.);
❒funzionamento impianto tergi/lavacristallo e
posizionamento/usura spazzole tergicristallo/
tergilunotto.
Ogni 3.000 km controllare ed eventualmente
ripristinare: livello olio motore.
UTILIZZO GRAVOSO DELLA
VETTURANel caso la vettura sia utilizzata prevalentemente
in una delle seguenti condizioni:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ripetuti e con
temperatura esterna sotto zero;
❒motore che gira frequentemente al minimo o
guida su lunghe distanze a bassa velocità
oppure in caso di lunga inattività;
è necessario effettuare le seguenti verifiche più
frequentemente di quanto indicato nel Piano
di Manutenzione Programmata:
❒controllo condizioni e usura pattini freni a disco
anteriori;
❒controllo stato pulizia serrature cofano motore e
baule, pulizia e lubrificazione leverismi;
❒controllo visivo condizioni: motore, cambio,
trasmissione, tratti rigidi e flessibili delle
tubazioni (scarico - alimentazione carburante -
freni) elementi in gomma (cuffie - manicotti -
boccole ecc.);
❒controllo stato di carica e livello liquido batteria
(elettrolito);
❒controllo visivo condizioni cinghie comandi
accessori;
❒controllo ed eventuale sostituzione olio motore e
filtro olio;
211CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE
ALF
ABETICO

❒controllo ed eventuale sostituzione filtro
antipolline;
❒controllo ed eventuale sostituzione filtro aria.
VERIFICA DEI LIVELLI
ATTENZIONE
Non fumate mai durante intervento
nel vano motore:
potrebbero essere
presenti gas e vapori infiammabili, con
rischio di incendio.
ATTENZIONE
Con motore caldo, operare con molta
cautela all'interno del
vano motore:
pericolo di ustioni. Ricordarsi che, a motore
caldo, l'elettroventilatore può mettersi in
movimento: pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento
non aderenti: potrebbero essere trascinati
dagli organi in movimento.Attenzione, durante i rabbocchi, a non
confondere i vari tipi di liquidi: sono
tutti incompatibili fra di loro e si
potrebbe danneggiare gravemente la vettura.
212CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALF
ABETICO

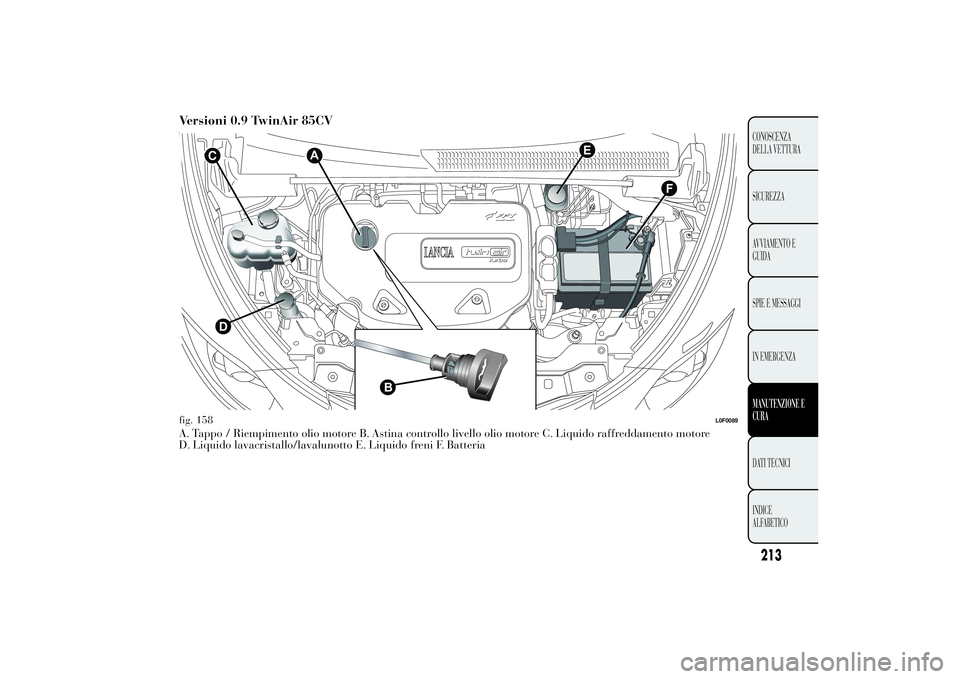

Versioni 0.9 TwinAir 85CVA. Tappo / Riempimento olio motore B. Astina controllo livello olio motore C. Liquido raffreddamento motore
D. Liquido lavacristallo/lavalunotto E. Liquido freni F. Batteria
F
E
CD
B
A
fig. 158
L0F0089
213CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE
ALF
ABETICO

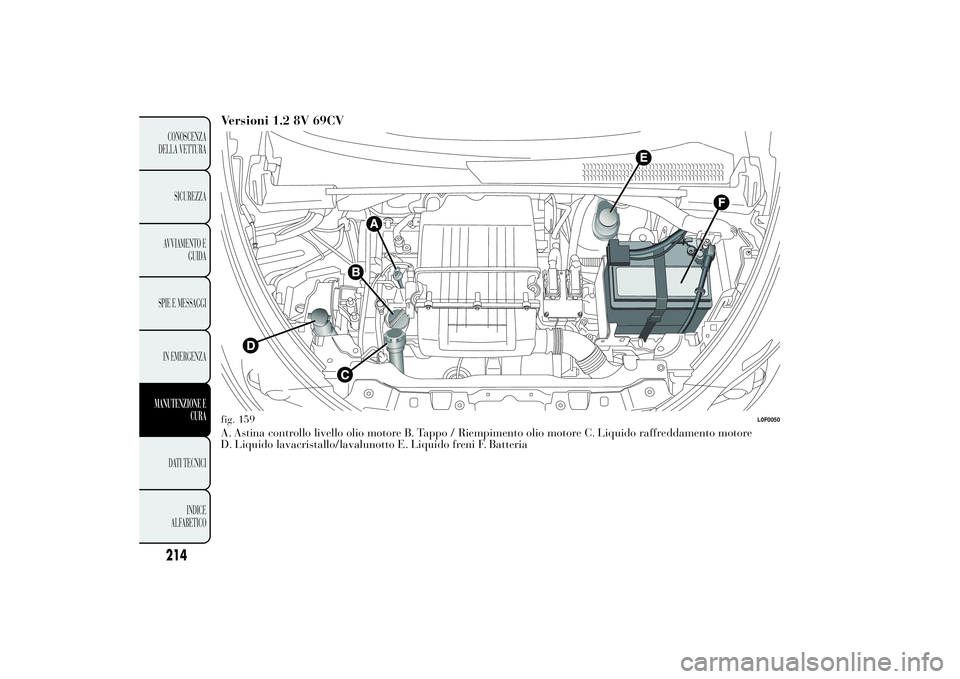

Versioni 1.2 8V 69CVA. Astina controllo livello olio motore B. Tappo / Riempimento olio motore C. Liquido raffreddamento motore
D. Liquido lavacristallo/lavalunotto E. Liquido freni F. Batteriafig. 159
L0F0050
