2011 Lancia Ypsilon Libretto Uso Manutenzione (in Italian)

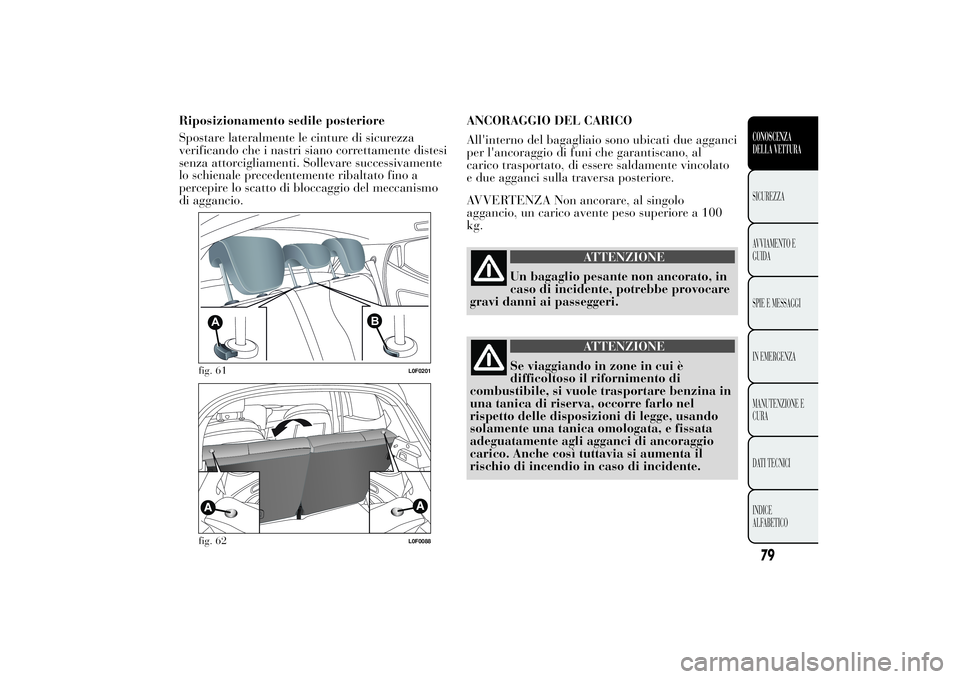

Riposizionamento sedile posteriore
Spostare lateralmente le cinture di sicurezza
verificando che i nastri siano correttamente distesi
senza attorcigliamenti. Sollevare successivamente
lo schienale precedentemente ribaltato fino a
percepire lo scatto di bloccaggio del meccanismo
di aggancio.ANCORAGGIO DEL CARICO
All'interno del bagagliaio sono ubicati due agganci
per l'ancoraggio di funi che garantiscano, al
carico trasportato, di essere saldamente vincolato
e due agganci sulla traversa posteriore.
AVVERTENZA Non ancorare, al singolo
aggancio, un carico avente peso superiore a 100
kg.
ATTENZIONE
Un bagaglio pesante non ancorato, in
caso di incidente,
potrebbe provocare
gravi danni ai passeggeri.
ATTENZIONE
Se viaggiando in zone in cui è
difficoltoso il rifornimento
di
combustibile, si vuole trasportare benzina in
una tanica di riserva, occorre farlo nel
rispetto delle disposizioni di legge, usando
solamente una tanica omologata, e fissata
adeguatamente agli agganci di ancoraggio
carico. Anche così tuttavia si aumenta il
rischio di incendio in caso di incidente.
A
B
fig. 61
L0F0201
fig. 62
L0F0088
79CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

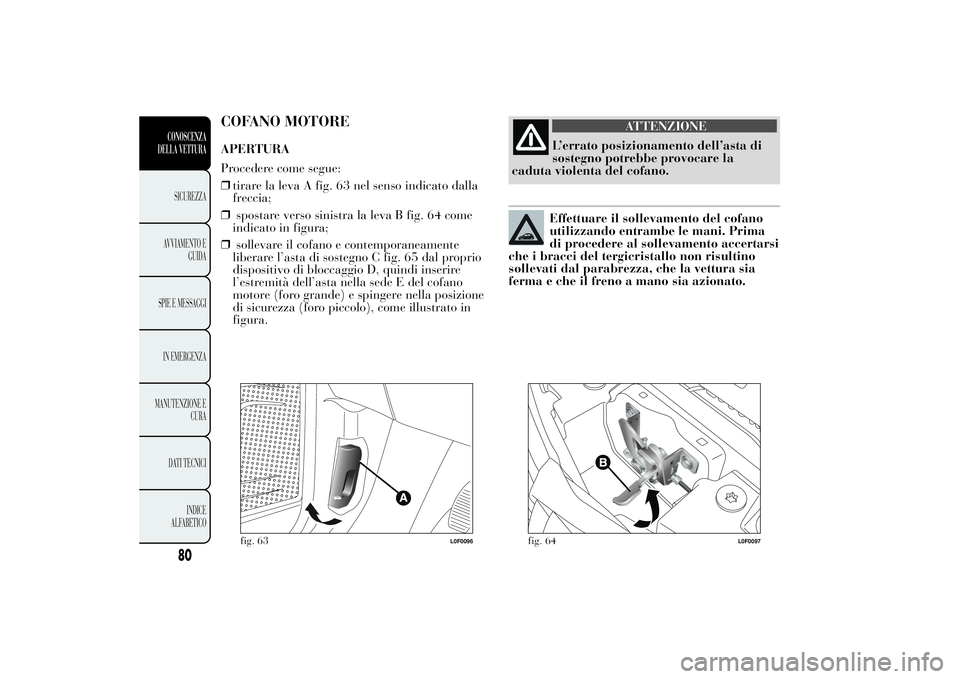

COFANO MOTOREAPERTURA
Procedere come segue:
❒tirare la leva A fig. 63 nel senso indicato dalla
freccia;
❒spostare verso sinistra la leva B fig. 64 come
indicato in figura;
❒sollevare il cofano e contemporaneamente
liberare l’asta di sostegno C fig. 65 dal proprio
dispositivo di bloccaggio D, quindi inserire
l’estremità dell’asta nella sede E del cofano
motore (foro grande) e spingere nella posizione
di sicurezza (foro piccolo), come illustrato in
figura.
ATTENZIONE
L’errato posizionamento dell’asta di
sostegno potrebbe provocare
la
caduta violenta del cofano.Effettuare il sollevamento del cofano
utilizzando entrambe le mani. Prima
di procedere al sollevamento accertarsi
che i bracci del tergicristallo non risultino
sollevati dal parabrezza, che la vettura sia
ferma e che il freno a mano sia azionato.
fig. 63
L0F0096
fig. 64
L0F0097
80CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

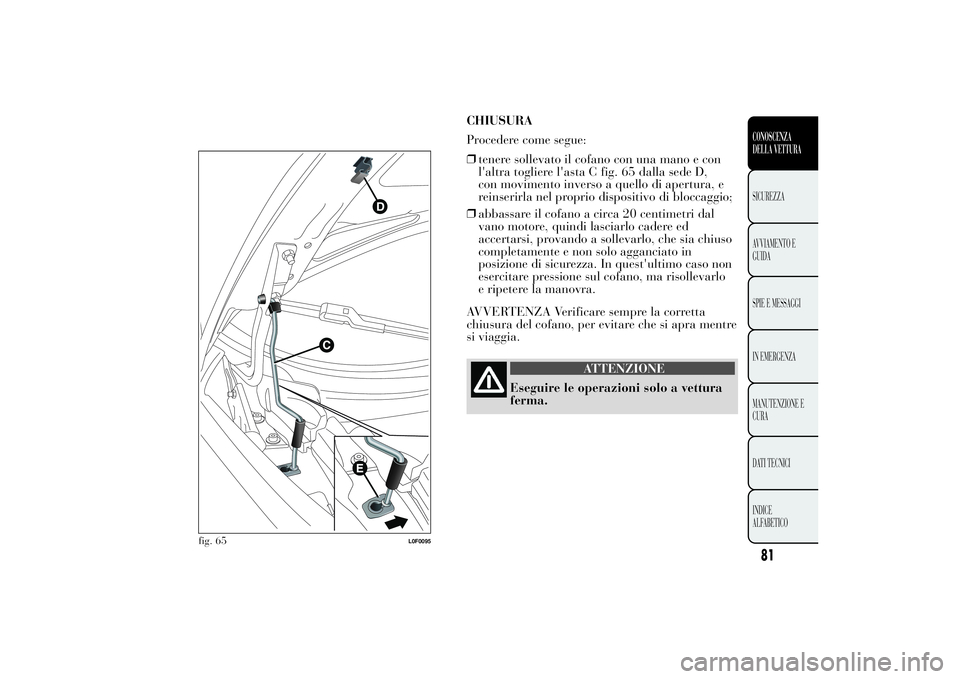

CHIUSURA
Procedere come segue:
❒tenere sollevato il cofano con una mano e con
l'altra togliere l'asta C fig. 65 dalla sede D,
con movimento inverso a quello di apertura, e
reinserirla nel proprio dispositivo di bloccaggio;
❒abbassare il cofano a circa 20 centimetri dal
vano motore, quindi lasciarlo cadere ed
accertarsi, provando a sollevarlo, che sia chiuso
completamente e non solo agganciato in
posizione di sicurezza. In quest'ultimo caso non
esercitare pressione sul cofano, ma risollevarlo
e ripetere la manovra.
AVVERTENZA Verificare sempre la corretta
chiusura del cofano, per evitare che si apra mentre
si viaggia.
ATTENZIONE
Eseguire le operazioni solo a vettura
ferma.
fig. 65
L0F0095
81CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

PORTAPACCHI/PORTASCIGli attacchi di predisposizione A fig. 66 sono
ubicati nelle zone illustrate in figura e sono
raggiungibili solo con porte aperte. Presso la
Lineaccessori Lancia è disponibile un
portapacchi/portasci specifico per la vettura.
ATTENZIONE
Dopo aver percorso alcuni chilometri
ricontrolla che le
viti di fissaggio
degli attacchi siano ben chiuse.
ATTENZIONE
Non superare mai i carichi massimi
consentiti (vedere capitolo
"Dati
Tecnici").
ATTENZIONE
Ripartire uniformemente il carico e
tienere conto, nella
guida,
dell'aumentata sensibilità della vettura al
vento laterale.Rispettare scrupolosamente le vigenti
disposizioni legislative riguardanti
le massime misure di ingombro.
fig. 66
L0F0098
82CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

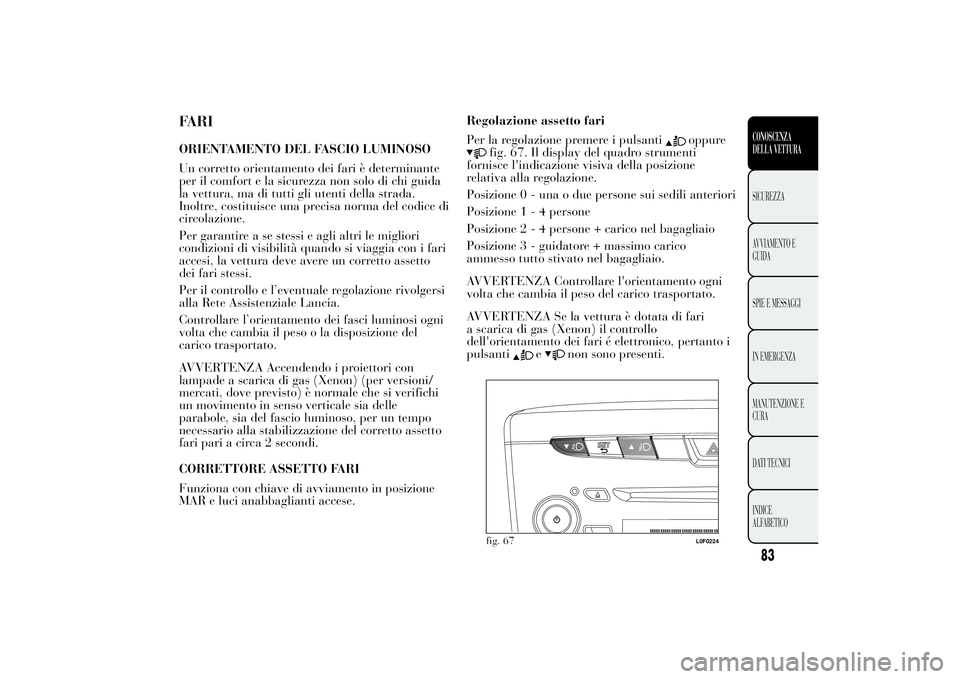

FARIORIENTAMENTO DEL FASCIO LUMINOSO
Un corretto orientamento dei fari è determinante
per il comfort e la sicurezza non solo di chi guida
la vettura, ma di tutti gli utenti della strada.
Inoltre, costituisce una precisa norma del codice di
circolazione.
Per garantire a se stessi e agli altri le migliori
condizioni di visibilità quando si viaggia con i fari
accesi, la vettura deve avere un corretto assetto
dei fari stessi.
Per il controllo e l’eventuale regolazione rivolgersi
alla Rete Assistenziale Lancia.
Controllare l’orientamento dei fasci luminosi ogni
volta che cambia il peso o la disposizione del
carico trasportato.
AVVERTENZA Accendendo i proiettori con
lampade a scarica di gas (Xenon) (per versioni/
mercati, dove previsto) è normale che si verifichi
un movimento in senso verticale sia delle
parabole, sia del fascio luminoso, per un tempo
necessario alla stabilizzazione del corretto assetto
fari pari a circa 2 secondi.
CORRETTORE ASSETTO FARI
Funziona con chiave di avviamento in posizione
MAR e luci anabbaglianti accese.Regolazione assetto fari
Per la regolazione premere i pulsanti
oppure
fig. 67. Il display del quadro strumenti
fornisce l'indicazione visiva della posizione
relativa alla regolazione.
Posizione 0 - una o due persone sui sedili anteriori
Posizione1-4persone
Posizione2-4persone + carico nel bagagliaio
Posizione 3 - guidatore + massimo carico
ammesso tutto stivato nel bagagliaio.
AVVERTENZA Controllare l'orientamento ogni
volta che cambia il peso del carico trasportato.
AVVERTENZA Se la vettura è dotata di fari
a scarica di gas (Xenon) il controllo
dell'orientamento dei fari é elettronico, pertanto i
pulsanti
e
non sono presenti.
fig. 67
L0F0224
83CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

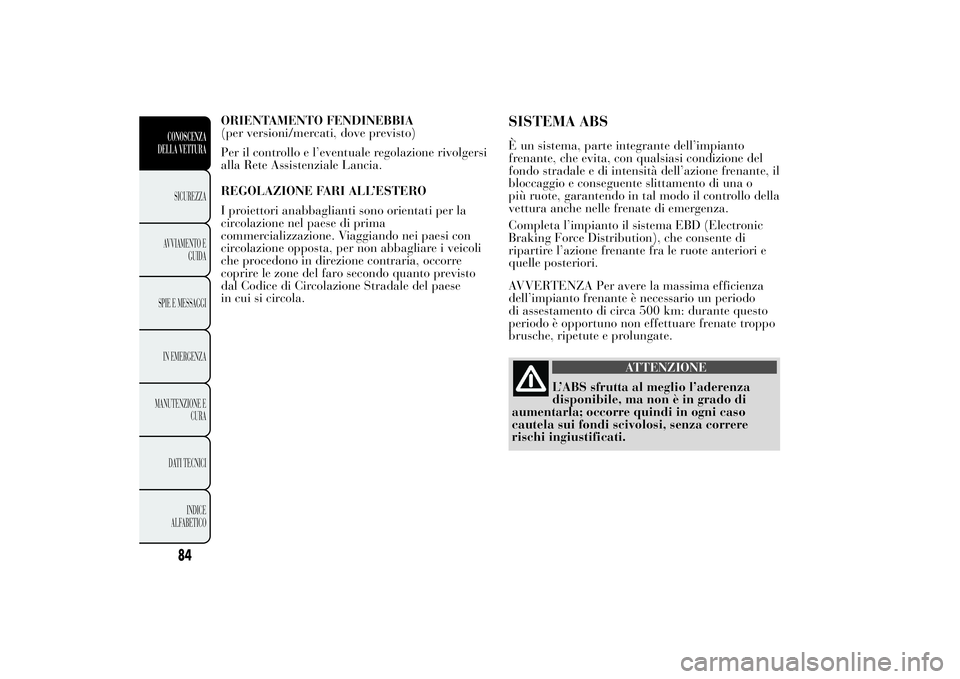

ORIENTAMENTO FENDINEBBIA
(per versioni/mercati, dove previsto)
Per il controllo e l’eventuale regolazione rivolgersi
alla Rete Assistenziale Lancia.
REGOLAZIONE FARI ALL’ESTERO
I proiettori anabbaglianti sono orientati per la
circolazione nel paese di prima
commercializzazione. Viaggiando nei paesi con
circolazione opposta, per non abbagliare i veicoli
che procedono in direzione contraria, occorre
coprire le zone del faro secondo quanto previsto
dal Codice di Circolazione Stradale del paese
in cui si circola.
SISTEMA ABSÈ un sistema, parte integrante dell’impianto
frenante, che evita, con qualsiasi condizione del
fondo stradale e di intensità dell’azione frenante, il
bloccaggio e conseguente slittamento di una o
più ruote, garantendo in tal modo il controllo della
vettura anche nelle frenate di emergenza.
Completa l’impianto il sistema EBD (Electronic
Braking Force Distribution), che consente di
ripartire l’azione frenante fra le ruote anteriori e
quelle posteriori.
AVVERTENZA Per avere la massima efficienza
dell’impianto frenante è necessario un periodo
di assestamento di circa 500 km: durante questo
periodo è opportuno non effettuare frenate troppo
brusche, ripetute e prolungate.
ATTENZIONE
L’ABS sfrutta al meglio l’aderenza
disponibile, ma non
è in grado di
aumentarla; occorre quindi in ogni caso
cautela sui fondi scivolosi, senza correre
rischi ingiustificati.
84CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

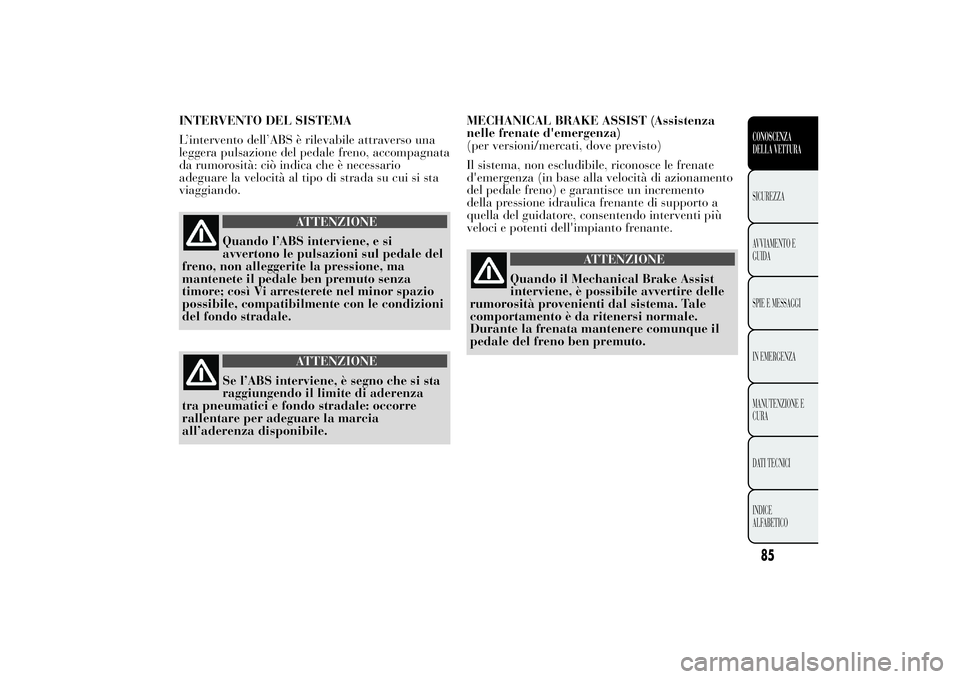

INTERVENTO DEL SISTEMA
L’intervento dell’ABS è rilevabile attraverso una
leggera pulsazione del pedale freno, accompagnata
da rumorosità: ciò indica che è necessario
adeguare la velocità al tipo di strada su cui si sta
viaggiando.
ATTENZIONE
Quando l’ABS interviene, e si
avvertono le pulsazioni
sul pedale del
freno, non alleggerite la pressione, ma
mantenete il pedale ben premuto senza
timore; così Vi arresterete nel minor spazio
possibile, compatibilmente con le condizioni
del fondo stradale.
ATTENZIONE
Se l’ABS interviene, è segno che si sta
raggiungendo il limite
di aderenza
tra pneumatici e fondo stradale: occorre
rallentare per adeguare la marcia
all’aderenza disponibile.MECHANICAL BRAKE ASSIST (Assistenza
nelle frenate d'emergenza)
(per versioni/mercati, dove previsto)
Il sistema, non escludibile, riconosce le frenate
d'emergenza (in base alla velocità di azionamento
del pedale freno) e garantisce un incremento
della pressione idraulica frenante di supporto a
quella del guidatore, consentendo interventi più
veloci e potenti dell'impianto frenante.
ATTENZIONE
Quando il Mechanical Brake Assist
interviene, è possibile
avvertire delle
rumorosità provenienti dal sistema. Tale
comportamento è da ritenersi normale.
Durante la frenata mantenere comunque il
pedale del freno ben premuto.
85CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

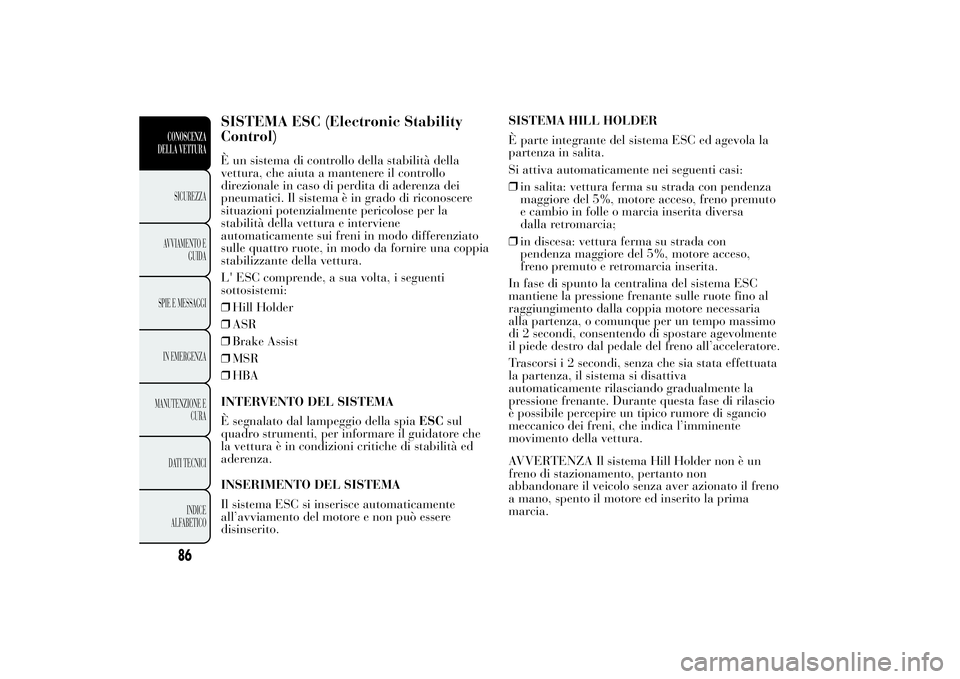

SISTEMA ESC (Electronic Stability
Control)È un sistema di controllo della stabilità della
vettura, che aiuta a mantenere il controllo
direzionale in caso di perdita di aderenza dei
pneumatici. Il sistema è in grado di riconoscere
situazioni potenzialmente pericolose per la
stabilità della vettura e interviene
automaticamente sui freni in modo differenziato
sulle quattro ruote, in modo da fornire una coppia
stabilizzante della vettura.
L' ESC comprende, a sua volta, i seguenti
sottosistemi:
❒Hill Holder
❒ASR
❒Brake Assist
❒MSR
❒HBA
INTERVENTO DEL SISTEMA
È segnalato dal lampeggio della spiaESCsul
quadro strumenti, per informare il guidatore che
la vettura è in condizioni critiche di stabilità ed
aderenza.
INSERIMENTO DEL SISTEMA
Il sistema ESC si inserisce automaticamente
all’avviamento del motore e non può essere
disinserito.SISTEMA HILL HOLDER
È parte integrante del sistema ESC ed agevola la
partenza in salita.
Si attiva automaticamente nei seguenti casi:
❒in salita: vettura ferma su strada con pendenza
maggiore del 5%, motore acceso, freno premuto
e cambio in folle o marcia inserita diversa
dalla retromarcia;
❒in discesa: vettura ferma su strada con
pendenza maggiore del 5%, motore acceso,
freno premuto e retromarcia inserita.
In fase di spunto la centralina del sistema ESC
mantiene la pressione frenante sulle ruote fino al
raggiungimento dalla coppia motore necessaria
alla partenza, o comunque per un tempo massimo
di 2 secondi, consentendo di spostare agevolmente
il piede destro dal pedale del freno all’acceleratore.
Trascorsi i 2 secondi, senza che sia stata effettuata
la partenza, il sistema si disattiva
automaticamente rilasciando gradualmente la
pressione frenante. Durante questa fase di rilascio
è possibile percepire un tipico rumore di sgancio
meccanico dei freni, che indica l’imminente
movimento della vettura.
AVVERTENZA Il sistema Hill Holder non è un
freno di stazionamento, pertanto non
abbandonare il veicolo senza aver azionato il freno
a mano, spento il motore ed inserito la prima
marcia.
86CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
