2011 Lancia Ypsilon Libretto Uso Manutenzione (in Italian)

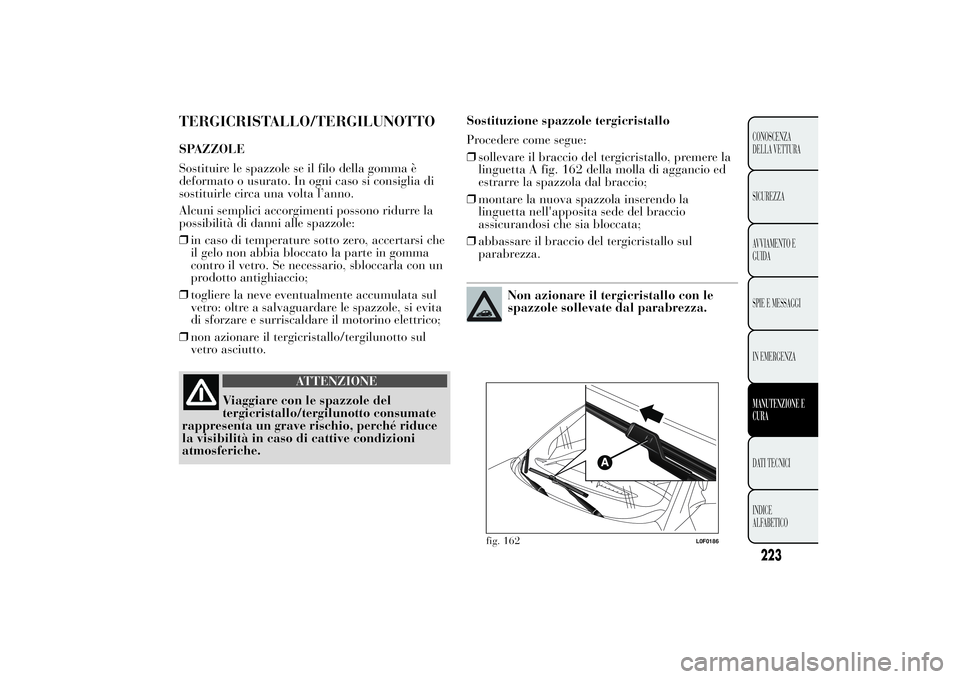

TERGICRISTALLO/TERGILUNOTTOSPAZZOLE
Sostituire le spazzole se il filo della gomma è
deformato o usurato. In ogni caso si consiglia di
sostituirle circa una volta l’anno.
Alcuni semplici accorgimenti possono ridurre la
possibilità di danni alle spazzole:
❒in caso di temperature sotto zero, accertarsi che
il gelo non abbia bloccato la parte in gomma
contro il vetro. Se necessario, sbloccarla con un
prodotto antighiaccio;
❒togliere la neve eventualmente accumulata sul
vetro: oltre a salvaguardare le spazzole, si evita
di sforzare e surriscaldare il motorino elettrico;
❒non azionare il tergicristallo/tergilunotto sul
vetro asciutto.
ATTENZIONE
Viaggiare con le spazzole del
tergicristallo/tergilunotto consumate
rappresenta un
grave rischio, perché riduce
la visibilità in caso di cattive condizioni
atmosferiche.Sostituzione spazzole tergicristallo
Procedere come segue:
❒sollevare il braccio del tergicristallo, premere la
linguetta A fig. 162 della molla di aggancio ed
estrarre la spazzola dal braccio;
❒montare la nuova spazzola inserendo la
linguetta nell'apposita sede del braccio
assicurandosi che sia bloccata;
❒abbassare il braccio del tergicristallo sul
parabrezza.
Non azionare il tergicristallo con le
spazzole sollevate dal parabrezza.
fig. 162
L0F0186
223CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE
ALF
ABETICO

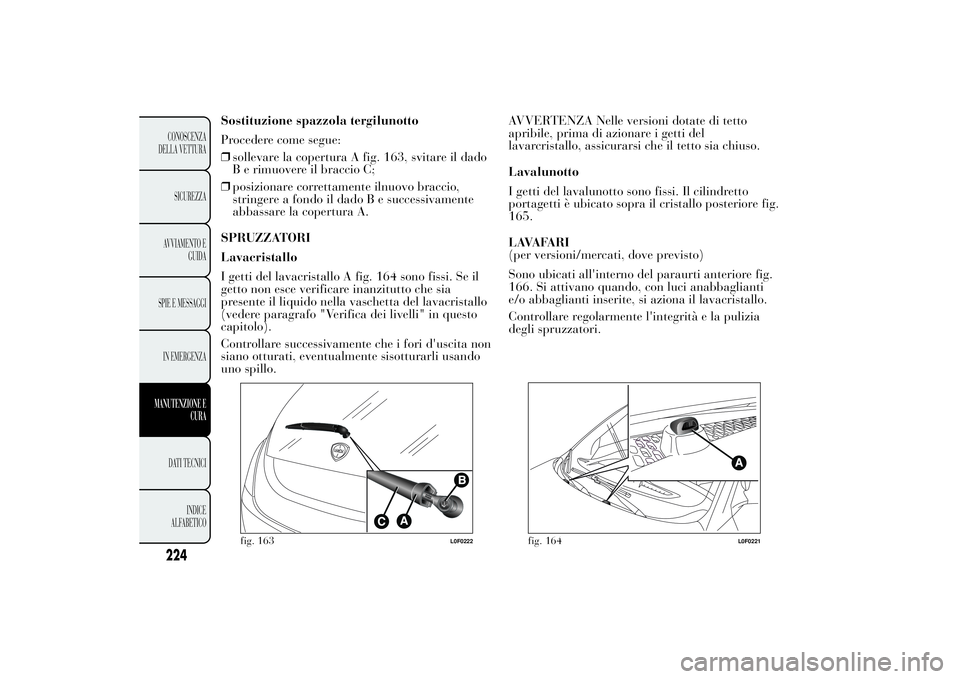

Sostituzione spazzola tergilunotto
Procedere come segue:
❒sollevare la copertura A fig. 163, svitare il dado
B e rimuovere il braccio C;
❒posizionare correttamente ilnuovo braccio,
stringere a fondo il dado B e successivamente
abbassare la copertura A.
SPRUZZATORI
Lavacristallo
I getti del lavacristallo A fig. 164 sono fissi. Se il
getto non esce verificare inanzitutto che sia
presente il liquido nella vaschetta del lavacristallo
(vedere paragrafo "Verifica dei livelli" in questo
capitolo).
Controllare successivamente che i fori d'uscita non
siano otturati, eventualmente sisotturarli usando
uno spillo.AVVERTENZA Nelle versioni dotate di tetto
apribile, prima di azionare i getti del
lavarcristallo, assicurarsi che il tetto sia chiuso.
Lavalunotto
I getti del lavalunotto sono fissi. Il cilindretto
portagetti è ubicato sopra il cristallo posteriore fig.
165.
LAVAFARI
(per versioni/mercati, dove previsto)
Sono ubicati all'interno del paraurti anteriore fig.
166. Si attivano quando, con luci anabbaglianti
e/o abbaglianti inserite, si aziona il lavacristallo.
Controllare regolarmente l'integrità e la pulizia
degli spruzzatori.
fig. 163
L0F0222
fig. 164
L0F0221
224CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALF
ABETICO

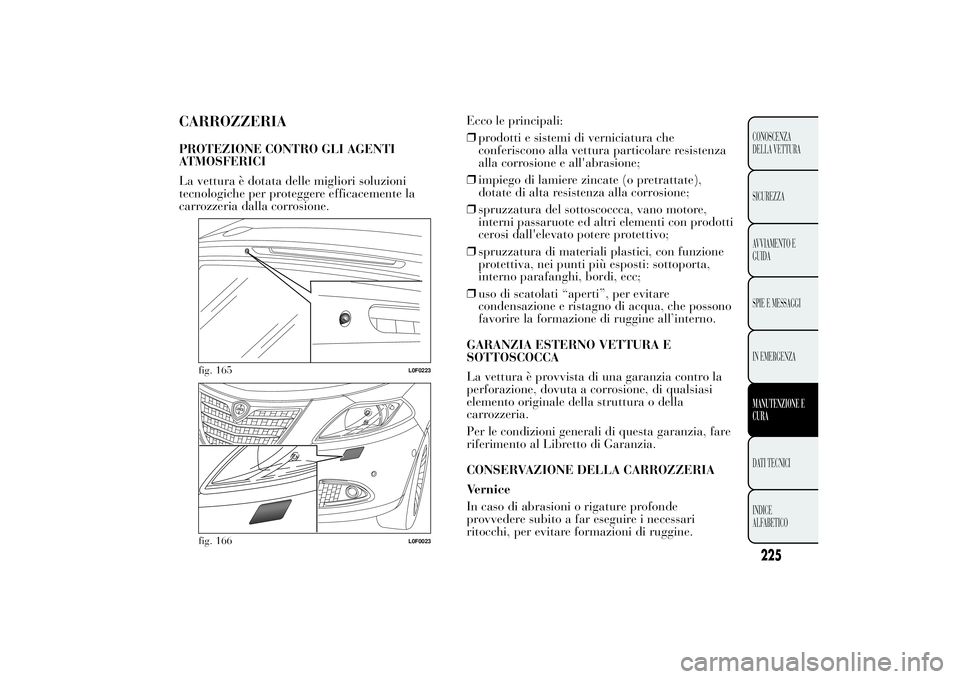

CARROZZERIAPROTEZIONE CONTRO GLI AGENTI
ATMOSFERICI
La vettura è dotata delle migliori soluzioni
tecnologiche per proteggere efficacemente la
carrozzeria dalla corrosione.Ecco le principali:
❒prodotti e sistemi di verniciatura che
conferiscono alla vettura particolare resistenza
alla corrosione e all'abrasione;
❒impiego di lamiere zincate (o pretrattate),
dotate di alta resistenza alla corrosione;
❒spruzzatura del sottoscoccca, vano motore,
interni passaruote ed altri elementi con prodotti
cerosi dall'elevato potere protettivo;
❒spruzzatura di materiali plastici, con funzione
protettiva, nei punti più esposti: sottoporta,
interno parafanghi, bordi, ecc;
❒uso di scatolati “aperti”, per evitare
condensazione e ristagno di acqua, che possono
favorire la formazione di ruggine all’interno.
GARANZIA ESTERNO VETTURA E
SOTTOSCOCCA
La vettura è provvista di una garanzia contro la
perforazione, dovuta a corrosione, di qualsiasi
elemento originale della struttura o della
carrozzeria.
Per le condizioni generali di questa garanzia, fare
riferimento al Libretto di Garanzia.
CONSERVAZIONE DELLA CARROZZERIA
Vernice
In caso di abrasioni o rigature profonde
provvedere subito a far eseguire i necessari
ritocchi, per evitare formazioni di ruggine.
fig. 165
L0F0223
fig. 166
L0F0023
225CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE
ALF
ABETICO

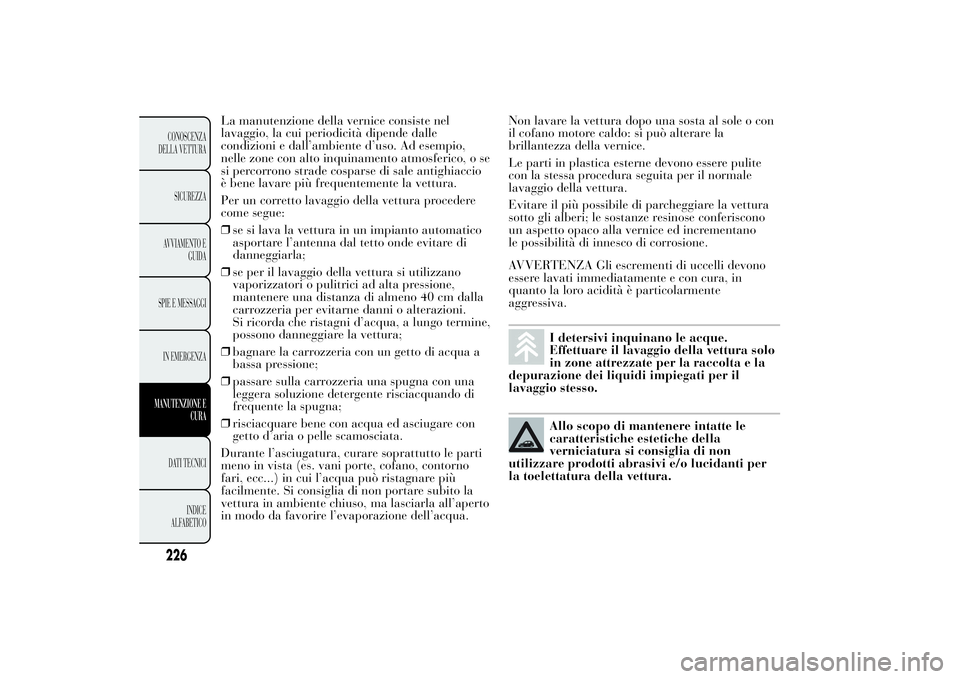

La manutenzione della vernice consiste nel
lavaggio, la cui periodicità dipende dalle
condizioni e dall’ambiente d’uso. Ad esempio,
nelle zone con alto inquinamento atmosferico, o se
si percorrono strade cosparse di sale antighiaccio
è bene lavare più frequentemente la vettura.
Per un corretto lavaggio della vettura procedere
come segue:
❒se si lava la vettura in un impianto automatico
asportare l’antenna dal tetto onde evitare di
danneggiarla;
❒se per il lavaggio della vettura si utilizzano
vaporizzatori o pulitrici ad alta pressione,
mantenere una distanza di almeno 40 cm dalla
carrozzeria per evitarne danni o alterazioni.
Si ricorda che ristagni d’acqua, a lungo termine,
possono danneggiare la vettura;
❒bagnare la carrozzeria con un getto di acqua a
bassa pressione;
❒passare sulla carrozzeria una spugna con una
leggera soluzione detergente risciacquando di
frequente la spugna;
❒risciacquare bene con acqua ed asciugare con
getto d’aria o pelle scamosciata.
Durante l’asciugatura, curare soprattutto le parti
meno in vista (es. vani porte, cofano, contorno
fari, ecc...) in cui l’acqua può ristagnare più
facilmente. Si consiglia di non portare subito la
vettura in ambiente chiuso, ma lasciarla all’aperto
in modo da favorire l’evaporazione dell’acqua.Non lavare la vettura dopo una sosta al sole o con
il cofano motore caldo: si può alterare la
brillantezza della vernice.
Le parti in plastica esterne devono essere pulite
con la stessa procedura seguita per il normale
lavaggio della vettura.
Evitare il più possibile di parcheggiare la vettura
sotto gli alberi; le sostanze resinose conferiscono
un aspetto opaco alla vernice ed incrementano
le possibilità di innesco di corrosione.
AVVERTENZA Gli escrementi di uccelli devono
essere lavati immediatamente e con cura, in
quanto la loro acidità è particolarmente
aggressiva.
I detersivi inquinano le acque.
Effettuare il lavaggio della vettura solo
in zone attrezzate per la raccolta e la
depurazione dei liquidi impiegati per il
lavaggio stesso.Allo scopo di mantenere intatte le
caratteristiche estetiche della
verniciatura si consiglia di non
utilizzare prodotti abrasivi e/o lucidanti per
la toelettatura della vettura.
226CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALF
ABETICO

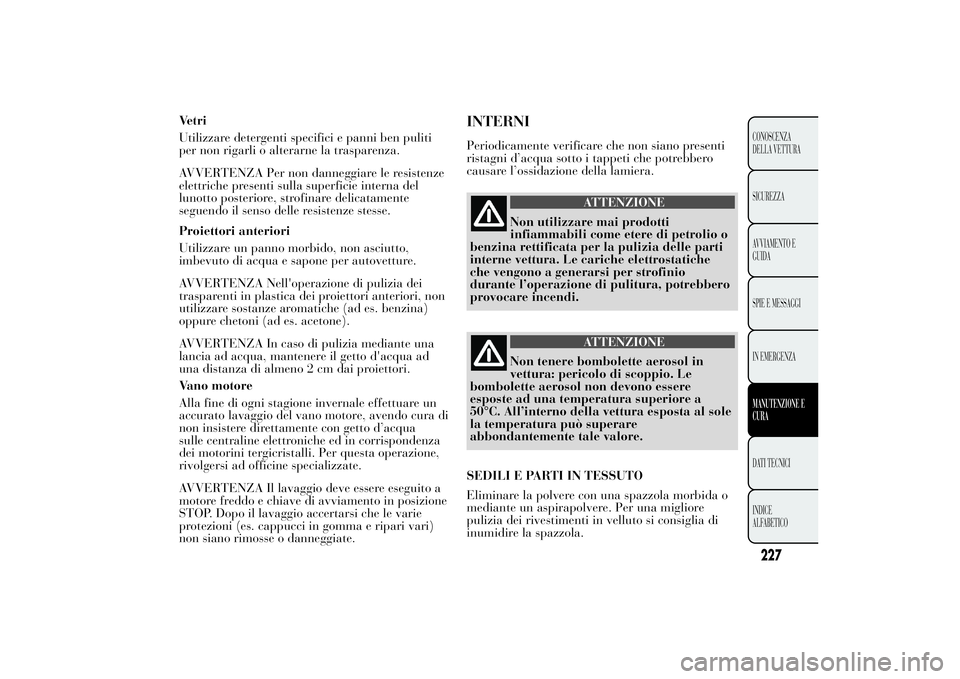

Vetri
Utilizzare detergenti specifici e panni ben puliti
per non rigarli o alterarne la trasparenza.
AVVERTENZA Per non danneggiare le resistenze
elettriche presenti sulla superficie interna del
lunotto posteriore, strofinare delicatamente
seguendo il senso delle resistenze stesse.
Proiettori anteriori
Utilizzare un panno morbido, non asciutto,
imbevuto di acqua e sapone per autovetture.
AVVERTENZA Nell'operazione di pulizia dei
trasparenti in plastica dei proiettori anteriori, non
utilizzare sostanze aromatiche (ad es. benzina)
oppure chetoni (ad es. acetone).
AVVERTENZA In caso di pulizia mediante una
lancia ad acqua, mantenere il getto d'acqua ad
una distanza di almeno 2 cm dai proiettori.
Vano motore
Alla fine di ogni stagione invernale effettuare un
accurato lavaggio del vano motore, avendo cura di
non insistere direttamente con getto d’acqua
sulle centraline elettroniche ed in corrispondenza
dei motorini tergicristalli. Per questa operazione,
rivolgersi ad officine specializzate.
AVVERTENZA Il lavaggio deve essere eseguito a
motore freddo e chiave di avviamento in posizione
STOP. Dopo il lavaggio accertarsi che le varie
protezioni (es. cappucci in gomma e ripari vari)
non siano rimosse o danneggiate.
INTERNIPeriodicamente verificare che non siano presenti
ristagni d’acqua sotto i tappeti che potrebbero
causare l’ossidazione della lamiera.
ATTENZIONE
Non utilizzare mai prodotti
infiammabili come etere
di petrolio o
benzina rettificata per la pulizia delle parti
interne vettura. Le cariche elettrostatiche
che vengono a generarsi per strofinio
durante l’operazione di pulitura, potrebbero
provocare incendi.
ATTENZIONE
Non tenere bombolette aerosol in
vettura: pericolo di
scoppio. Le
bombolette aerosol non devono essere
esposte ad una temperatura superiore a
50°C. All’interno della vettura esposta al sole
la temperatura può superare
abbondantemente tale valore.
SEDILI E PARTI IN TESSUTO
Eliminare la polvere con una spazzola morbida o
mediante un aspirapolvere. Per una migliore
pulizia dei rivestimenti in velluto si consiglia di
inumidire la spazzola.
227CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE
ALF
ABETICO

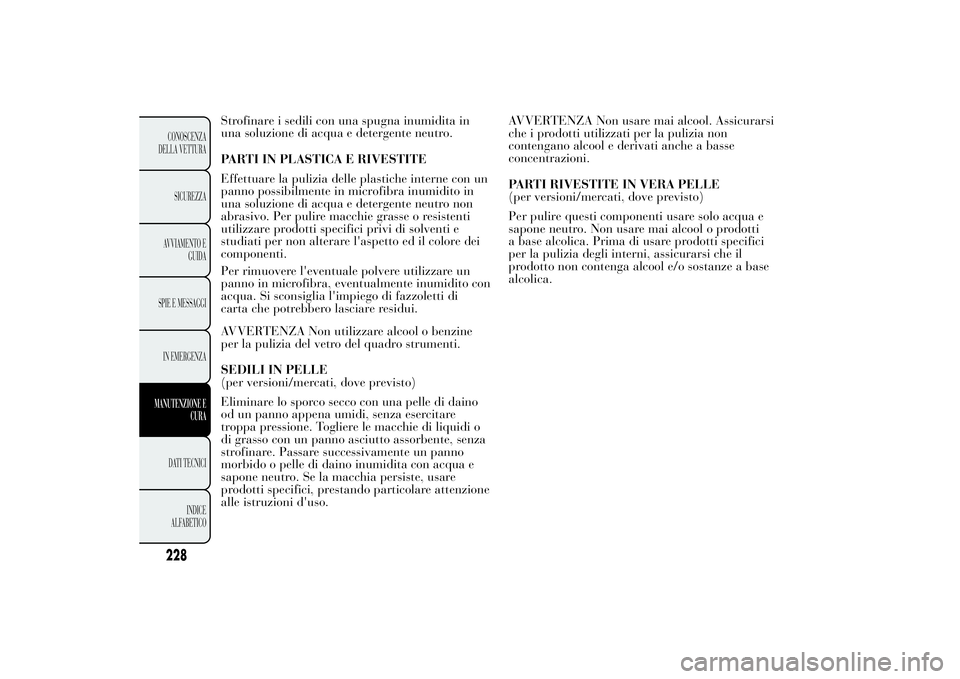

Strofinare i sedili con una spugna inumidita in
una soluzione di acqua e detergente neutro.
PARTI IN PLASTICA E RIVESTITE
Effettuare la pulizia delle plastiche interne con un
panno possibilmente in microfibra inumidito in
una soluzione di acqua e detergente neutro non
abrasivo. Per pulire macchie grasse o resistenti
utilizzare prodotti specifici privi di solventi e
studiati per non alterare l'aspetto ed il colore dei
componenti.
Per rimuovere l'eventuale polvere utilizzare un
panno in microfibra, eventualmente inumidito con
acqua. Si sconsiglia l'impiego di fazzoletti di
carta che potrebbero lasciare residui.
AVVERTENZA Non utilizzare alcool o benzine
per la pulizia del vetro del quadro strumenti.
SEDILI IN PELLE
(per versioni/mercati, dove previsto)
Eliminare lo sporco secco con una pelle di daino
od un panno appena umidi, senza esercitare
troppa pressione. Togliere le macchie di liquidi o
di grasso con un panno asciutto assorbente, senza
strofinare. Passare successivamente un panno
morbido o pelle di daino inumidita con acqua e
sapone neutro. Se la macchia persiste, usare
prodotti specifici, prestando particolare attenzione
alle istruzioni d'uso.AVVERTENZA Non usare mai alcool. Assicurarsi
che i prodotti utilizzati per la pulizia non
contengano alcool e derivati anche a basse
concentrazioni.
PARTI RIVESTITE IN VERA PELLE
(per versioni/mercati, dove previsto)
Per pulire questi componenti usare solo acqua e
sapone neutro. Non usare mai alcool o prodotti
a base alcolica. Prima di usare prodotti specifici
per la pulizia degli interni, assicurarsi che il
prodotto non contenga alcool e/o sostanze a base
alcolica.
228CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALF
ABETICO

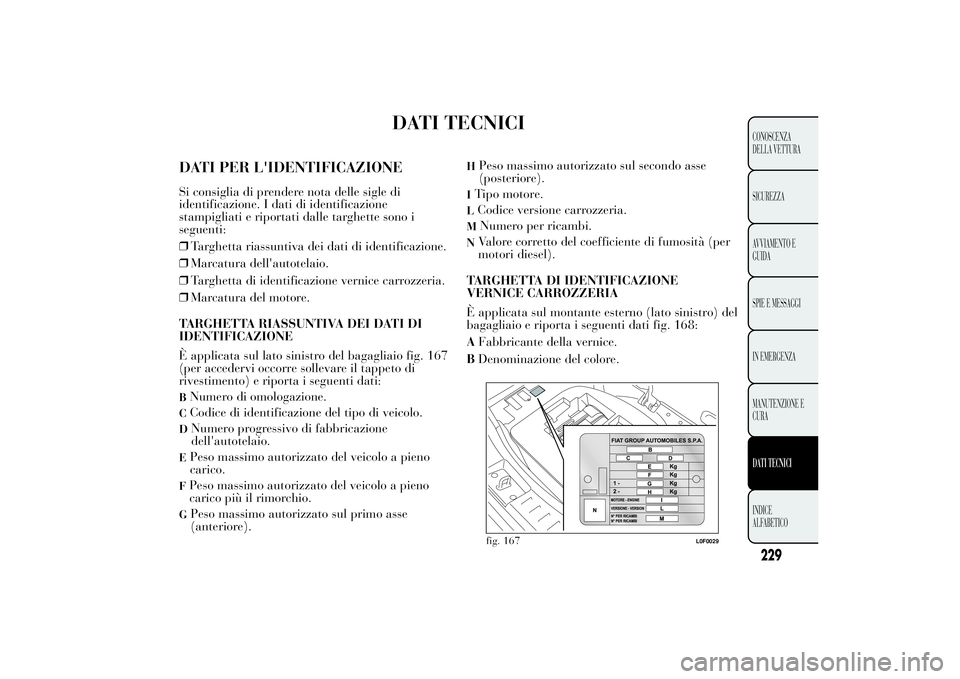

DATI TECNICI
DATI PER L'IDENTIFICAZIONESi consiglia di prendere nota delle sigle di
identificazione. I dati di identificazione
stampigliati e riportati dalle targhette sono i
seguenti:
❒Targhetta riassuntiva dei dati di identificazione.
❒Marcatura dell'autotelaio.
❒Targhetta di identificazione vernice carrozzeria.
❒Marcatura del motore.
TARGHETTA RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È applicata sul lato sinistro del bagagliaio fig. 167
(per accedervi occorre sollevare il tappeto di
rivestimento) e riporta i seguenti dati:BNumero di omologazione.CCodice di identificazione del tipo di veicolo.D
Numero progressivo di fabbricazione
dell'autotelaio.
EPeso massimo autorizzato del veicolo a pieno
carico.FPeso massimo autorizzato del veicolo a pieno
carico più il rimorchio.G
Peso massimo autorizzato sul primo asse
(anteriore).
H
Peso massimo autorizzato sul secondo asse
(posteriore).
ITipo motore.LCodice versione carrozzeria.M
Numero per ricambi.
N
Valore corretto del coefficiente di fumosità (per
motori diesel).
TARGHETTA DI IDENTIFICAZIONE
VERNICE CARROZZERIA
È applicata sul montante esterno (lato sinistro) del
bagagliaio e riporta i seguenti dati fig. 168:
AFabbricante della vernice.
BDenominazione del colore.fig. 167
L0F0029
229CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE
ALF
ABETICO

CCodice Lancia del colore.
DCodice del colore per ritocchi o riverniciatura.
MARCATURA DELL'AUTOTELAIO
È applicata sul lato destro del pavimento
posteriore bagagliaio e riporta i seguenti dati:
❒tipo del veicolo;
❒numero progressivo di fabbricazione
dell'autotelaio.MARCATURA DEL MOTORE
È stampigliata sul blocco cilindri e riporta il tipo e
il numero progressivo di fabbricazione.
fig. 168
L0F0030
230CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE
ALF
ABETICO
