2011 Lancia Ypsilon Libretto Uso Manutenzione (in Italian)

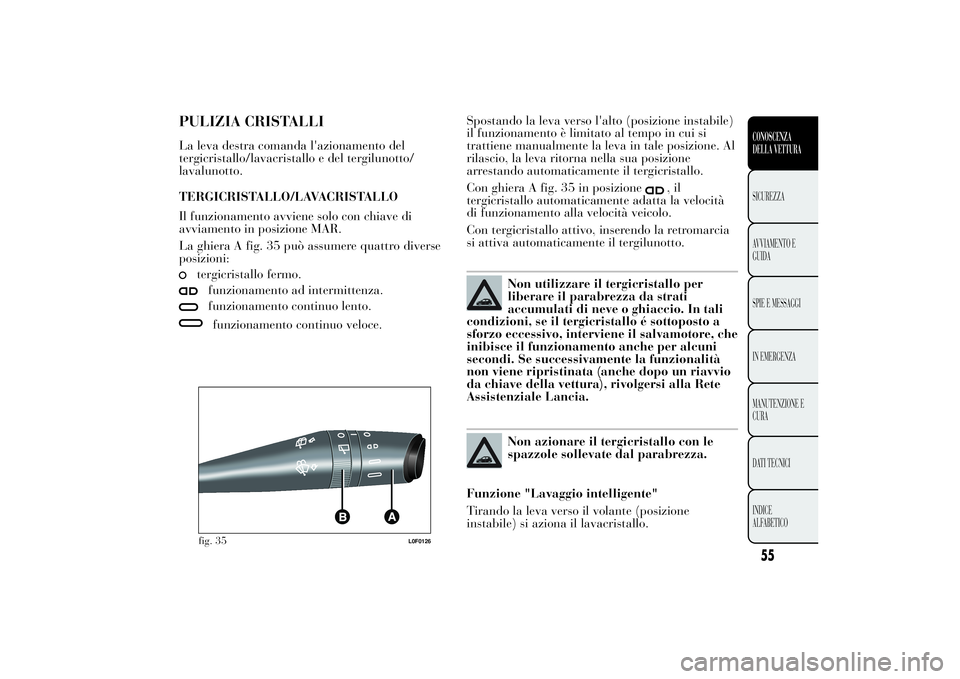

PULIZIA CRISTALLILa leva destra comanda l'azionamento del
tergicristallo/lavacristallo e del tergilunotto/
lavalunotto.
TERGICRISTALLO/LAVACRISTALLO
Il funzionamento avviene solo con chiave di
avviamento in posizione MAR.
La ghiera A fig. 35 può assumere quattro diverse
posizioni:
tergicristallo fermo.funzionamento ad intermittenza.funzionamento continuo lento.funzionamento continuo veloce.Spostando la leva verso l'alto (posizione instabile)
il funzionamento è limitato al tempo in cui si
trattiene manualmente la leva in tale posizione. Al
rilascio, la leva ritorna nella sua posizione
arrestando automaticamente il tergicristallo.
Con ghiera A fig. 35 in posizione
,il
tergicristallo automaticamente adatta la velocità
di funzionamento alla velocità veicolo.
Con tergicristallo attivo, inserendo la retromarcia
si attiva automaticamente il tergilunotto.
Non utilizzare il tergicristallo per
liberare il parabrezza da strati
accumulati di neve o ghiaccio. In tali
condizioni, se il tergicristallo é sottoposto a
sforzo eccessivo, interviene il salvamotore, che
inibisce il funzionamento anche per alcuni
secondi. Se successivamente la funzionalità
non viene ripristinata (anche dopo un riavvio
da chiave della vettura), rivolgersi alla Rete
Assistenziale Lancia.Non azionare il tergicristallo con le
spazzole sollevate dal parabrezza.
Funzione "Lavaggio intelligente"
Tirando la leva verso il volante (posizione
instabile) si aziona il lavacristallo.
fig. 35
L0F0126
55CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

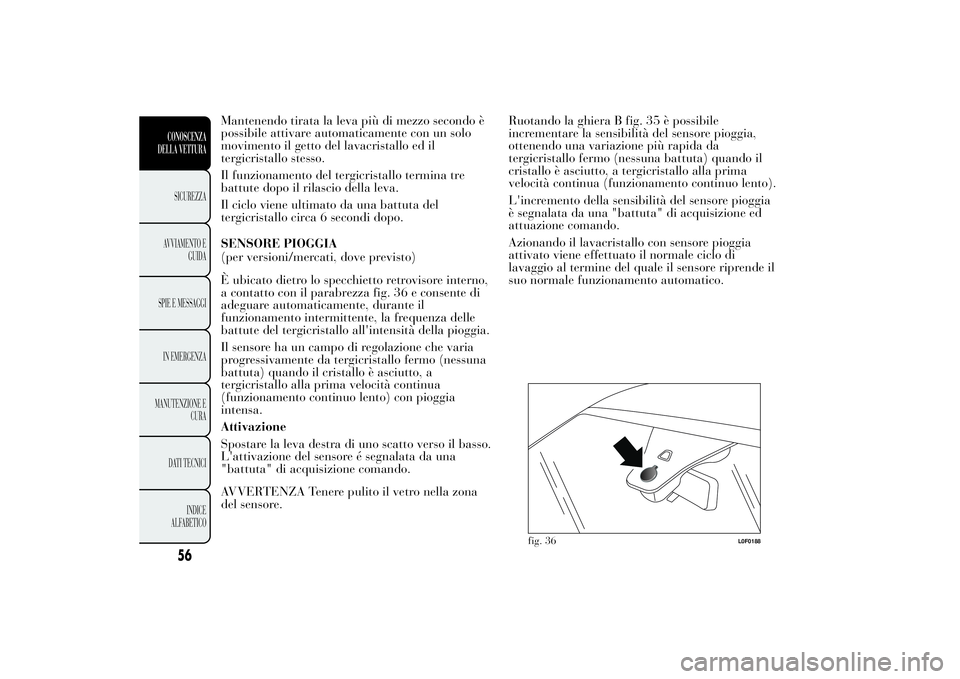

Mantenendo tirata la leva più di mezzo secondo è
possibile attivare automaticamente con un solo
movimento il getto del lavacristallo ed il
tergicristallo stesso.
Il funzionamento del tergicristallo termina tre
battute dopo il rilascio della leva.
Il ciclo viene ultimato da una battuta del
tergicristallo circa 6 secondi dopo.
SENSORE PIOGGIA
(per versioni/mercati, dove previsto)
È ubicato dietro lo specchietto retrovisore interno,
a contatto con il parabrezza fig. 36 e consente di
adeguare automaticamente, durante il
funzionamento intermittente, la frequenza delle
battute del tergicristallo all'intensità della pioggia.
Il sensore ha un campo di regolazione che varia
progressivamente da tergicristallo fermo (nessuna
battuta) quando il cristallo è asciutto, a
tergicristallo alla prima velocità continua
(funzionamento continuo lento) con pioggia
intensa.
Attivazione
Spostare la leva destra di uno scatto verso il basso.
L'attivazione del sensore é segnalata da una
"battuta" di acquisizione comando.
AVVERTENZA Tenere pulito il vetro nella zona
del sensore.Ruotando la ghiera B fig. 35 è possibile
incrementare la sensibilità del sensore pioggia,
ottenendo una variazione più rapida da
tergicristallo fermo (nessuna battuta) quando il
cristallo è asciutto, a tergicristallo alla prima
velocità continua (funzionamento continuo lento).
L'incremento della sensibilità del sensore pioggia
è segnalata da una "battuta" di acquisizione ed
attuazione comando.
Azionando il lavacristallo con sensore pioggia
attivato viene effettuato il normale ciclo di
lavaggio al termine del quale il sensore riprende il
suo normale funzionamento automatico.
fig. 36
L0F0188
56CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

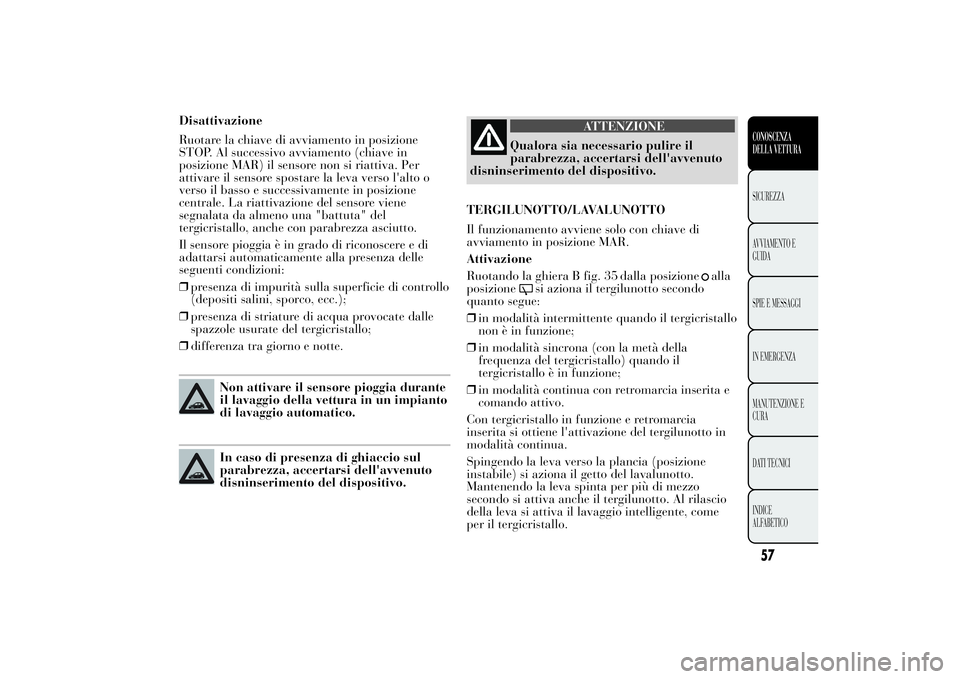

Disattivazione
Ruotare la chiave di avviamento in posizione
STOP. Al successivo avviamento (chiave in
posizione MAR) il sensore non si riattiva. Per
attivare il sensore spostare la leva verso l'alto o
verso il basso e successivamente in posizione
centrale. La riattivazione del sensore viene
segnalata da almeno una "battuta" del
tergicristallo, anche con parabrezza asciutto.
Il sensore pioggia è in grado di riconoscere e di
adattarsi automaticamente alla presenza delle
seguenti condizioni:
❒presenza di impurità sulla superficie di controllo
(depositi salini, sporco, ecc.);
❒presenza di striature di acqua provocate dalle
spazzole usurate del tergicristallo;
❒differenza tra giorno e notte.
Non attivare il sensore pioggia durante
il lavaggio della vettura in un impianto
di lavaggio automatico.In caso di presenza di ghiaccio sul
parabrezza, accertarsi dell'avvenuto
disninserimento del dispositivo.
ATTENZIONE
Qualora sia necessario pulire il
parabrezza, accertarsi dell'avvenuto
disninserimento
del dispositivo.
TERGILUNOTTO/LAVALUNOTTO
Il funzionamento avviene solo con chiave di
avviamento in posizione MAR.
Attivazione
Ruotando la ghiera B fig. 35 dalla posizione
posizione
si aziona il tergilunotto secondo
quanto segue:
❒in modalità intermittente quando il tergicristallo
non è in funzione;
❒in modalità sincrona (con la metà della
frequenza del tergicristallo) quando il
tergicristallo è in funzione;
❒in modalità continua con retromarcia inserita e
comando attivo.
Con tergicristallo in funzione e retromarcia
inserita si ottiene l'attivazione del tergilunotto in
modalità continua.
Spingendo la leva verso la plancia (posizione
instabile) si aziona il getto del lavalunotto.
Mantenendo la leva spinta per più di mezzo
secondo si attiva anche il tergilunotto. Al rilascio
della leva si attiva il lavaggio intelligente, come
per il tergicristallo.
57CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
alla

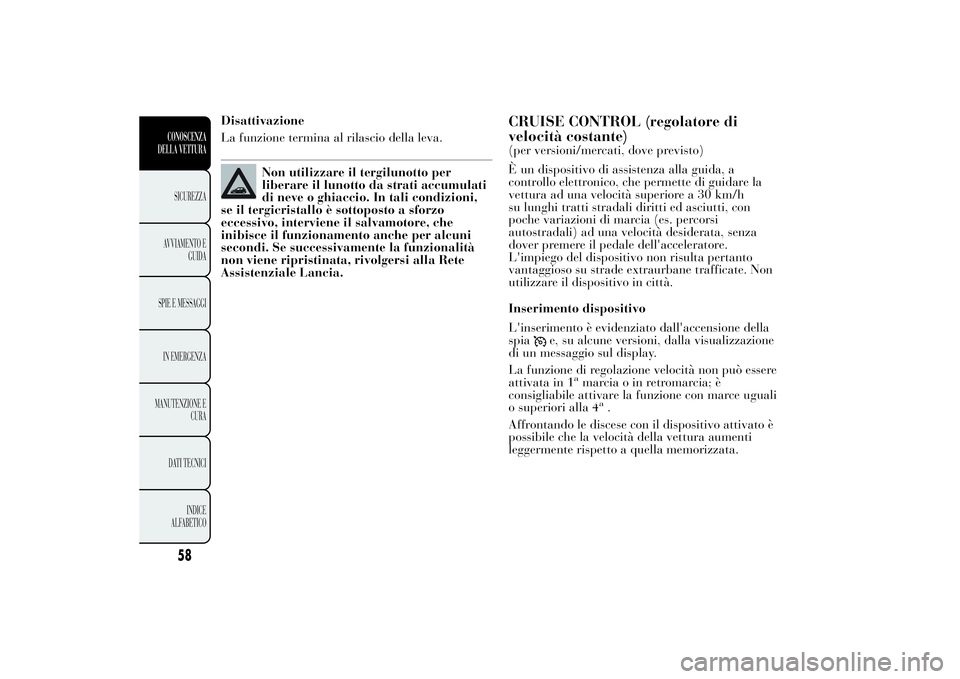

Disattivazione
La funzione termina al rilascio della leva.
Non utilizzare il tergilunotto per
liberare il lunotto da strati accumulati
di neve o ghiaccio. In tali condizioni,
se il tergicristallo è sottoposto a sforzo
eccessivo, interviene il salvamotore, che
inibisce il funzionamento anche per alcuni
secondi. Se successivamente la funzionalità
non viene ripristinata, rivolgersi alla Rete
Assistenziale Lancia.
CRUISE CONTROL (regolatore di
velocità costante)(per versioni/mercati, dove previsto)
È un dispositivo di assistenza alla guida, a
controllo elettronico, che permette di guidare la
vettura ad una velocità superiore a 30 km/h
su lunghi tratti stradali diritti ed asciutti, con
poche variazioni di marcia (es. percorsi
autostradali) ad una velocità desiderata, senza
dover premere il pedale dell'acceleratore.
L'impiego del dispositivo non risulta pertanto
vantaggioso su strade extraurbane trafficate. Non
utilizzare il dispositivo in città.
Inserimento dispositivo
L'inserimento è evidenziato dall'accensione della
spia
e, su alcune versioni, dalla visualizzazione
di un messaggio sul display.
La funzione di regolazione velocità non può essere
attivata in 1
amarcia o in retromarcia; è
consigliabile attivare la funzione con marce uguali
o superiori alla 4
a.
Affrontando le discese con il dispositivo attivato è
possibile che la velocità della vettura aumenti
leggermente rispetto a quella memorizzata.
58CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

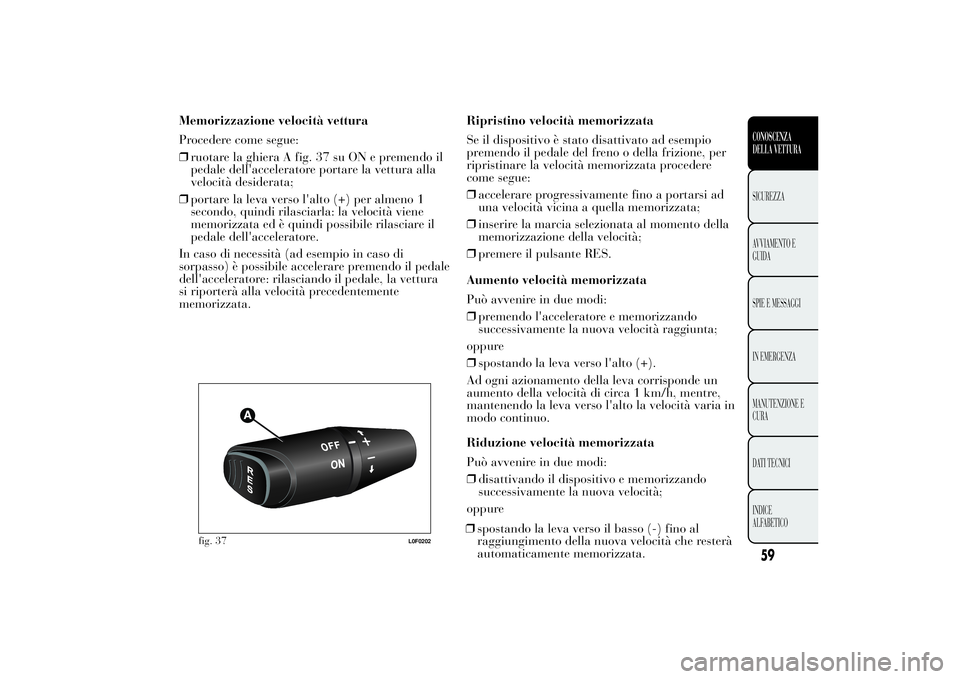

Memorizzazione velocità vettura
Procedere come segue:
❒ruotare la ghiera A fig. 37 su ON e premendo il
pedale dell'acceleratore portare la vettura alla
velocità desiderata;
❒portare la leva verso l'alto (+) per almeno 1
secondo, quindi rilasciarla: la velocità viene
memorizzata ed è quindi possibile rilasciare il
pedale dell'acceleratore.
In caso di necessità (ad esempio in caso di
sorpasso) è possibile accelerare premendo il pedale
dell'acceleratore: rilasciando il pedale, la vettura
si riporterà alla velocità precedentemente
memorizzata.Ripristino velocità memorizzata
Se il dispositivo è stato disattivato ad esempio
premendo il pedale del freno o della frizione, per
ripristinare la velocità memorizzata procedere
come segue:
❒accelerare progressivamente fino a portarsi ad
una velocità vicina a quella memorizzata;
❒inserire la marcia selezionata al momento della
memorizzazione della velocità;
❒premere il pulsante RES.
Aumento velocità memorizzata
Può avvenire in due modi:
❒premendo l'acceleratore e memorizzando
successivamente la nuova velocità raggiunta;
oppure
❒spostando la leva verso l'alto (+).
Ad ogni azionamento della leva corrisponde un
aumento della velocità di circa 1 km/h, mentre,
mantenendo la leva verso l'alto la velocità varia in
modo continuo.
Riduzione velocità memorizzata
Può avvenire in due modi:
❒disattivando il dispositivo e memorizzando
successivamente la nuova velocità;
oppure
fig. 37
L0F0202
59CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
❒spostando la leva verso il basso (-) fino al
raggiungimento della nuova velocità che resterà
automaticamente memorizzata.

Ad ogni azionamento della leva corrisponde una
diminuzione della velocità di circa 1 km/h,
mentre, mantenendo la leva verso il basso, la
velocità varia in modo continuo.

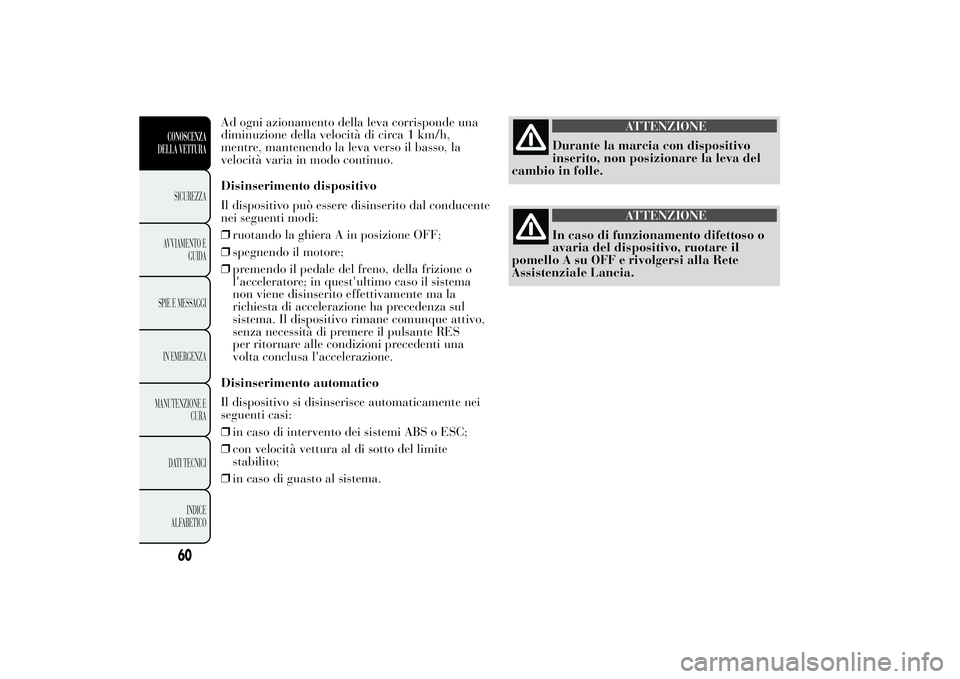

Disinserimento dispositivo
Il dispositivo può essere disinserito dal conducente
nei seguenti modi:
❒ruotando la ghiera A in posizione OFF;
❒spegnendo il motore;
❒premendo il pedale del freno, della frizione o
l'acceleratore; in quest'ultimo caso il sistema
non viene disinserito effettivamente ma la
richiesta di accelerazione ha precedenza sul
sistema. Il dispositivo rimane comunque attivo,
senza necessità di premere il pulsante RES
per ritornare alle condizioni precedenti una
volta conclusa l'accelerazione.
Disinserimento automatico
Il dispositivo si disinserisce automaticamente nei
seguenti casi:
❒in caso di intervento dei sistemi ABS o ESC;
❒con velocità vettura al di sotto del limite
stabilito;
❒in caso di guasto al sistema.
ATTENZIONE
Durante la marcia con dispositivo
inserito, non posizionare
la leva del
cambio in folle.
ATTENZIONE
In caso di funzionamento difettoso o
avaria del dispositivo,
ruotare il
pomello A su OFF e rivolgersi alla Rete
Assistenziale Lancia.
60CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

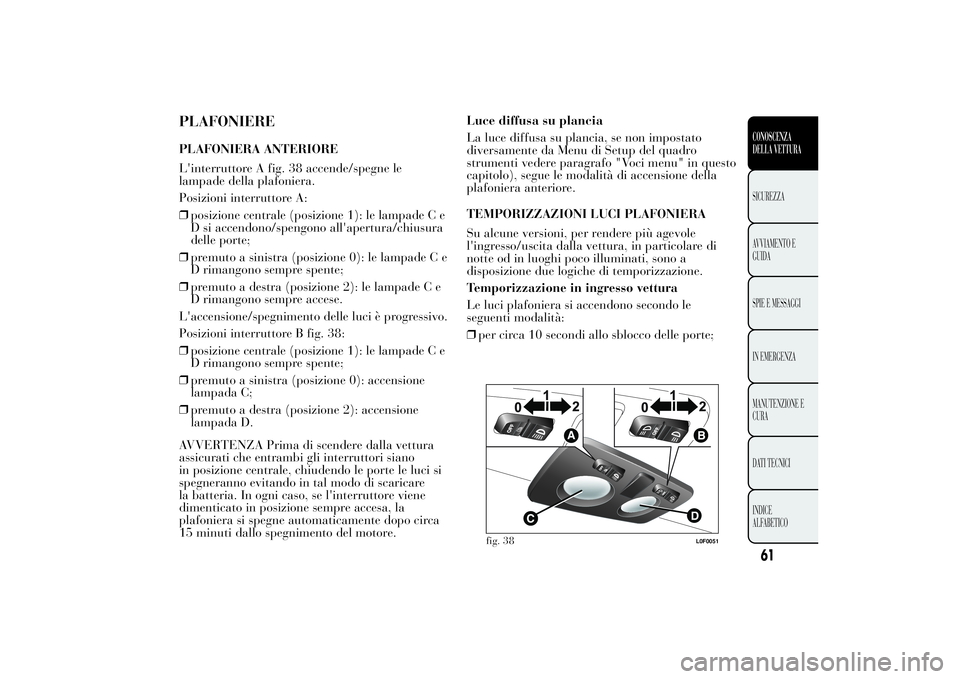

PLAFONIEREPLAFONIERA ANTERIORE
L'interruttore A fig. 38 accende/spegne le
lampade della plafoniera.
Posizioni interruttore A:
❒posizione centrale (posizione 1): le lampade C e
D si accendono/spengono all'apertura/chiusura
delle porte;
❒premuto a sinistra (posizione 0): le lampade C e
D rimangono sempre spente;
❒premuto a destra (posizione 2): le lampade C e
D rimangono sempre accese.
L'accensione/spegnimento delle luci è progressivo.
Posizioni interruttore B fig. 38:
❒posizione centrale (posizione 1): le lampade C e
D rimangono sempre spente;
❒premuto a sinistra (posizione 0): accensione
lampada C;
❒premuto a destra (posizione 2): accensione
lampada D.
AVVERTENZA Prima di scendere dalla vettura
assicurati che entrambi gli interruttori siano
in posizione centrale, chiudendo le porte le luci si
spegneranno evitando in tal modo di scaricare
la batteria. In ogni caso, se l'interruttore viene
dimenticato in posizione sempre accesa, la
plafoniera si spegne automaticamente dopo circa
15 minuti dallo spegnimento del motore.Luce diffusa su plancia
La luce diffusa su plancia, se non impostato
diversamente da Menu di Setup del quadro
strumenti vedere paragrafo "Voci menu" in questo
capitolo), segue le modalità di accensione della
plafoniera anteriore.
TEMPORIZZAZIONI LUCI PLAFONIERA
Su alcune versioni, per rendere più agevole
l'ingresso/uscita dalla vettura, in particolare di
notte od in luoghi poco illuminati, sono a
disposizione due logiche di temporizzazione.
Temporizzazione in ingresso vettura
Le luci plafoniera si accendono secondo le
seguenti modalità:
❒per circa 10 secondi allo sblocco delle porte;
fig. 38
L0F0051
61CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

❒per circa 3 minuti all'apertura di una delle
porte;
❒per circa 10 secondi alla chiusura delle porte.
La temporizzazione si interrompe ruotando la
chiave di avviamento in posizione MAR.
Per lo spegnimento sono previste tre modalità:
❒alla chiusura di tutte le porte, si disattiva la
temporizzazione di tre minuti e se ne attiva una
di 10 secondi. Tale temporizzazione si disattiva
se la chiave viene portata in posizione MAR;
❒al blocco porte (che può avvenire sia con
telecomando sia con chiave su porta lato guida),
si spegne la plafoniera.
❒le luci interne vengono spente comunque dopo
15 minuti per preservare la durata della
batteria
Temporizzazione in uscita vettura
Dopo aver estratto la chiave dal dispositivo di
avviamento, le luci plafoniera si accendono
secondo queste modalità:
❒se si estrae la chiave di avviamento entro 3
minuti dallo spegnimento del motore, le
plafoniere si accendono per 10 secondi;
❒all'apertura di una delle porte per un tempo di
circa 3 minuti;
❒alla chiusura di una porta per un tempo di circa
10 secondi.
La temporizzazione termina automaticamente al

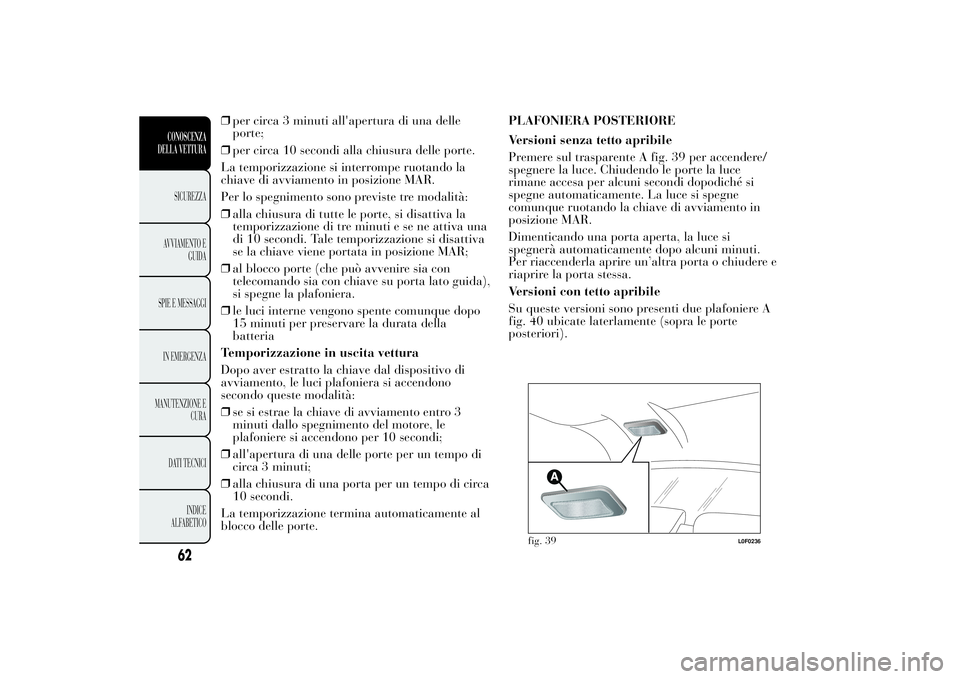

blocco delle porte.PLAFONIERA POSTERIORE
Versioni senza tetto apribile
Premere sul trasparente A fig. 39 per accendere/
spegnere la luce. Chiudendo le porte la luce
rimane accesa per alcuni secondi dopodiché si
spegne automaticamente. La luce si spegne
comunque ruotando la chiave di avviamento in
posizione MAR.
Dimenticando una porta aperta, la luce si
spegnerà automaticamente dopo alcuni minuti.
Per riaccenderla aprire un’altra porta o chiudere e
riaprire la porta stessa.
Versioni con tetto apribile
Su queste versioni sono presenti due plafoniere A
fig. 40 ubicate laterlamente (sopra le porte
posteriori).
fig. 39
L0F0236
62CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
