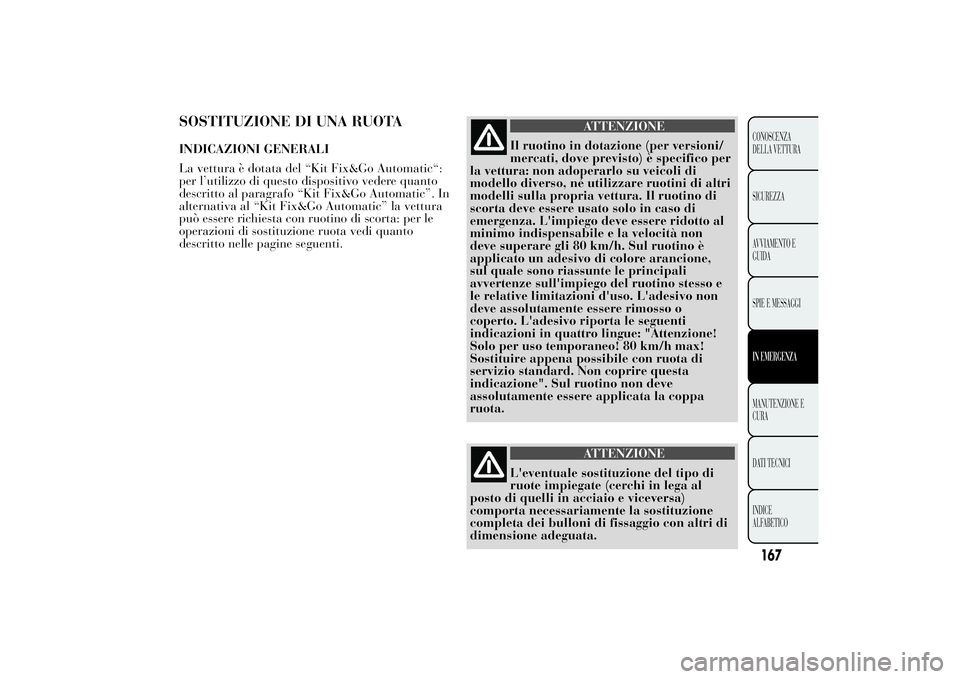

SOSTITUZIONE DI UNA RUOTAINDICAZIONI GENERALI
La vettura è dotata del “Kit Fix&Go Automatic“:
per l’utilizzo di questo dispositivo vedere quanto
descritto al paragrafo “Kit Fix&Go Automatic”. In
alternativa al “Kit Fix&Go Automatic” la vettura
può essere richiesta con ruotino di scorta: per le
operazioni di sostituzione ruota vedi quanto
descritto nelle pagine seguenti.
ATTENZIONE
Il ruotino in dotazione (per versioni/
mercati, dove previsto)
è specifico per
la vettura: non adoperarlo su veicoli di
modello diverso, né utilizzare ruotini di altri
modelli sulla propria vettura. Il ruotino di
scorta deve essere usato solo in caso di
emergenza. L'impiego deve essere ridotto al
minimo indispensabile e la velocità non
deve superare gli 80 km/h. Sul ruotino è
applicato un adesivo di colore arancione,
sul quale sono riassunte le principali
avvertenze sull'impiego del ruotino stesso e
le relative limitazioni d'uso. L'adesivo non
deve assolutamente essere rimosso o
coperto. L'adesivo riporta le seguenti
indicazioni in quattro lingue: "Attenzione!
Solo per uso temporaneo! 80 km/h max!
Sostituire appena possibile con ruota di
servizio standard. Non coprire questa
indicazione". Sul ruotino non deve
assolutamente essere applicata la coppa
ruota.
ATTENZIONE
L'eventuale sostituzione del tipo di
ruote impiegate (cerchi
in lega al
posto di quelli in acciaio e viceversa)
comporta necessariamente la sostituzione
completa dei bulloni di fissaggio con altri di
dimensione adeguata.
167CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

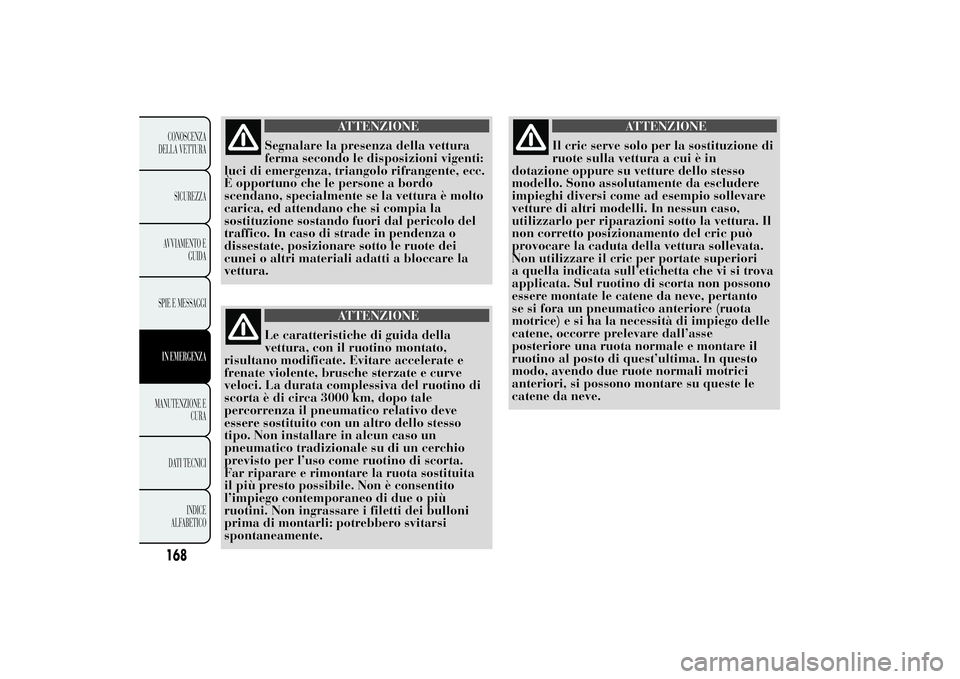

ATTENZIONE
Segnalare la presenza della vettura
ferma secondo le
disposizioni vigenti:
luci di emergenza, triangolo rifrangente, ecc.
È opportuno che le persone a bordo
scendano, specialmente se la vettura è molto
carica, ed attendano che si compia la
sostituzione sostando fuori dal pericolo del
traffico. In caso di strade in pendenza o
dissestate, posizionare sotto le ruote dei
cunei o altri materiali adatti a bloccare la
vettura.
ATTENZIONE
Le caratteristiche di guida della
vettura, con il
ruotino montato,
risultano modificate. Evitare accelerate e
frenate violente, brusche sterzate e curve
veloci. La durata complessiva del ruotino di
scorta è di circa 3000 km, dopo tale
percorrenza il pneumatico relativo deve
essere sostituito con un altro dello stesso
tipo. Non installare in alcun caso un
pneumatico tradizionale su di un cerchio
previsto per l’uso come ruotino di scorta.
Far riparare e rimontare la ruota sostituita
il più presto possibile. Non è consentito
l’impiego contemporaneo di due o più
ruotini. Non ingrassare i filetti dei bulloni
prima di montarli: potrebbero svitarsi
spontaneamente.
ATTENZIONE
Il cric serve solo per la sostituzione di
ruote sulla vettura
acuièin
dotazione oppure su vetture dello stesso
modello. Sono assolutamente da escludere
impieghi diversi come ad esempio sollevare
vetture di altri modelli. In nessun caso,
utilizzarlo per riparazioni sotto la vettura. Il
non corretto posizionamento del cric può
provocare la caduta della vettura sollevata.
Non utilizzare il cric per portate superiori
a quella indicata sull’etichetta che vi si trova
applicata. Sul ruotino di scorta non possono
essere montate le catene da neve, pertanto
se si fora un pneumatico anteriore (ruota
motrice) e si ha la necessità di impiego delle
catene, occorre prelevare dall’asse
posteriore una ruota normale e montare il
ruotino al posto di quest’ultima. In questo
modo, avendo due ruote normali motrici
anteriori, si possono montare su queste le
catene da neve.
168CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

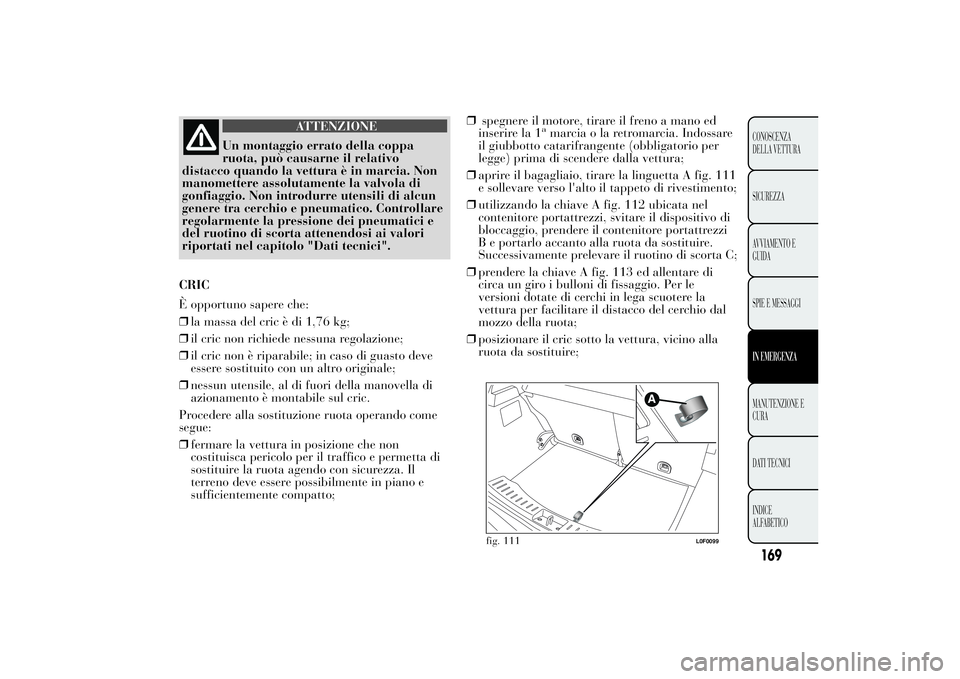

ATTENZIONE
Un montaggio errato della coppa
ruota, può causarne
il relativo
distacco quando la vettura è in marcia. Non
manomettere assolutamente la valvola di
gonfiaggio. Non introdurre utensili di alcun
genere tra cerchio e pneumatico. Controllare
regolarmente la pressione dei pneumatici e
del ruotino di scorta attenendosi ai valori
riportati nel capitolo "Dati tecnici".
CRIC
È opportuno sapere che:
❒la massa del cric è di 1,76 kg;
❒il cric non richiede nessuna regolazione;
❒il cric non è riparabile; in caso di guasto deve
essere sostituito con un altro originale;
❒nessun utensile, al di fuori della manovella di
azionamento è montabile sul cric.
Procedere alla sostituzione ruota operando come
segue:
❒fermare la vettura in posizione che non
costituisca pericolo per il traffico e permetta di
sostituire la ruota agendo con sicurezza. Il
terreno deve essere possibilmente in piano e
sufficientemente compatto;❒spegnere il motore, tirare il freno a mano ed
inserire la 1
amarcia o la retromarcia. Indossare
il giubbotto catarifrangente (obbligatorio per
legge) prima di scendere dalla vettura;
❒aprire il bagagliaio, tirare la linguetta A fig. 111
e sollevare verso l'alto il tappeto di rivestimento;
❒utilizzando la chiave A fig. 112 ubicata nel
contenitore portattrezzi, svitare il dispositivo di
bloccaggio, prendere il contenitore portattrezzi
B e portarlo accanto alla ruota da sostituire.
Successivamente prelevare il ruotino di scorta C;
❒prendere la chiave A fig. 113 ed allentare di
circa un giro i bulloni di fissaggio. Per le
versioni dotate di cerchi in lega scuotere la
vettura per facilitare il distacco del cerchio dal
mozzo della ruota;
❒posizionare il cric sotto la vettura, vicino alla
ruota da sostituire;
fig. 111
L0F0099
169CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

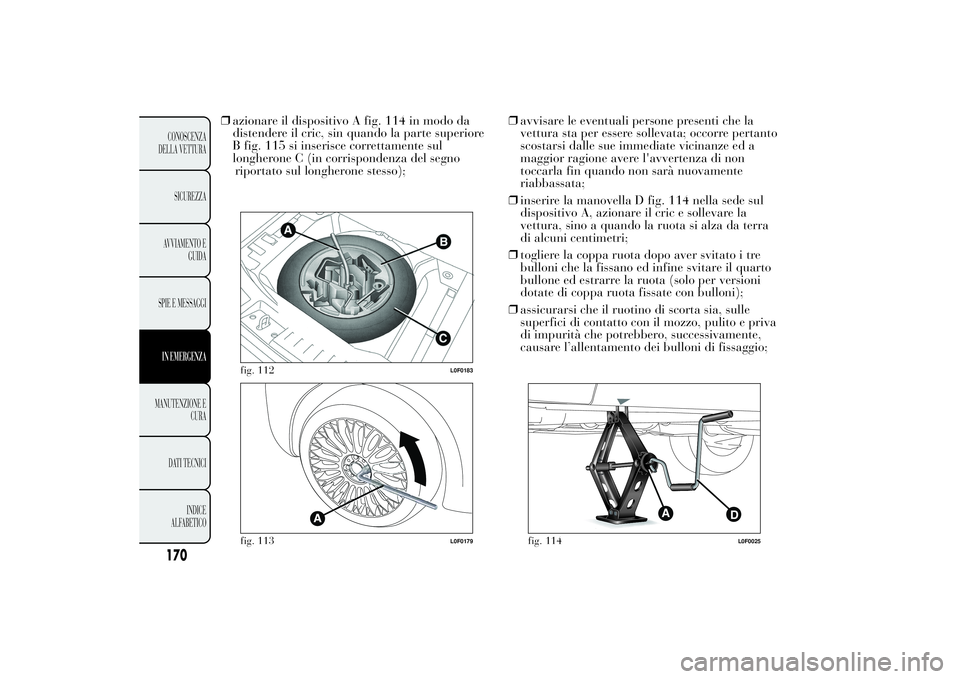

❒azionare il dispositivo A fig. 114 in modo da
distendere il cric, sin quando la parte superiore
B fig. 115 si inserisce correttamente sul
longherone C (in corrispondenza del segno
riportato sul longherone stesso);❒avvisare le eventuali persone presenti che la
vettura sta per essere sollevata; occorre pertanto
scostarsi dalle sue immediate vicinanze ed a
maggior ragione avere l'avvertenza di non
toccarla fin quando non sarà nuovamente
riabbassata;
❒inserire la manovella D fig. 114 nella sede sul
dispositivo A, azionare il cric e sollevare la
vettura, sino a quando la ruota si alza da terra
di alcuni centimetri;
❒togliere la coppa ruota dopo aver svitato i tre
bulloni che la fissano ed infine svitare il quarto
bullone ed estrarre la ruota (solo per versioni
dotate di coppa ruota fissate con bulloni);
❒assicurarsi che il ruotino di scorta sia, sulle
superfici di contatto con il mozzo, pulito e priva
di impurità che potrebbero, successivamente,
causare l’allentamento dei bulloni di fissaggio;
fig. 112
L0F0183
fig. 113
L0F0179
fig. 114
L0F0025
170CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

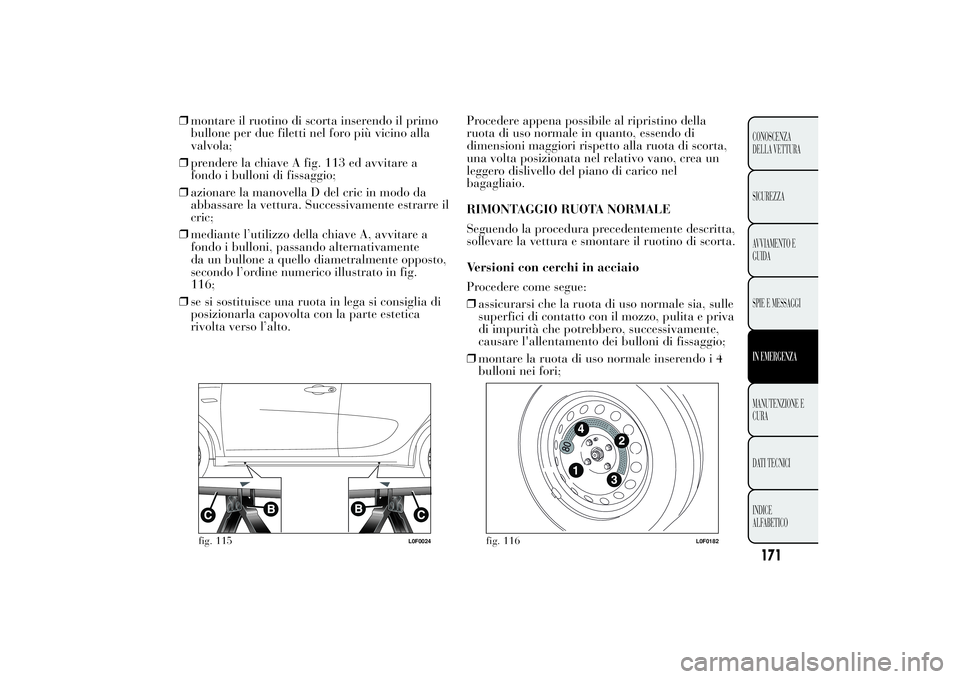

❒montare il ruotino di scorta inserendo il primo
bullone per due filetti nel foro più vicino alla
valvola;
❒prendere la chiave A fig. 113 ed avvitare a
fondo i bulloni di fissaggio;
❒azionare la manovella D del cric in modo da
abbassare la vettura. Successivamente estrarre il
cric;
❒mediante l’utilizzo della chiave A, avvitare a
fondo i bulloni, passando alternativamente
da un bullone a quello diametralmente opposto,
secondo l’ordine numerico illustrato in fig.
116;
❒se si sostituisce una ruota in lega si consiglia di
posizionarla capovolta con la parte estetica
rivolta verso l’alto.Procedere appena possibile al ripristino della
ruota di uso normale in quanto, essendo di
dimensioni maggiori rispetto alla ruota di scorta,
una volta posizionata nel relativo vano, crea un
leggero dislivello del piano di carico nel
bagagliaio.
RIMONTAGGIO RUOTA NORMALE
Seguendo la procedura precedentemente descritta,
sollevare la vettura e smontare il ruotino di scorta.
Versioni con cerchi in acciaio
Procedere come segue:
❒assicurarsi che la ruota di uso normale sia, sulle
superfici di contatto con il mozzo, pulita e priva
di impurità che potrebbero, successivamente,
causare l'allentamento dei bulloni di fissaggio;
❒montare la ruota di uso normale inserendo i 4
bulloni nei fori;
fig. 115
L0F0024
fig. 116
L0F0182
171CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

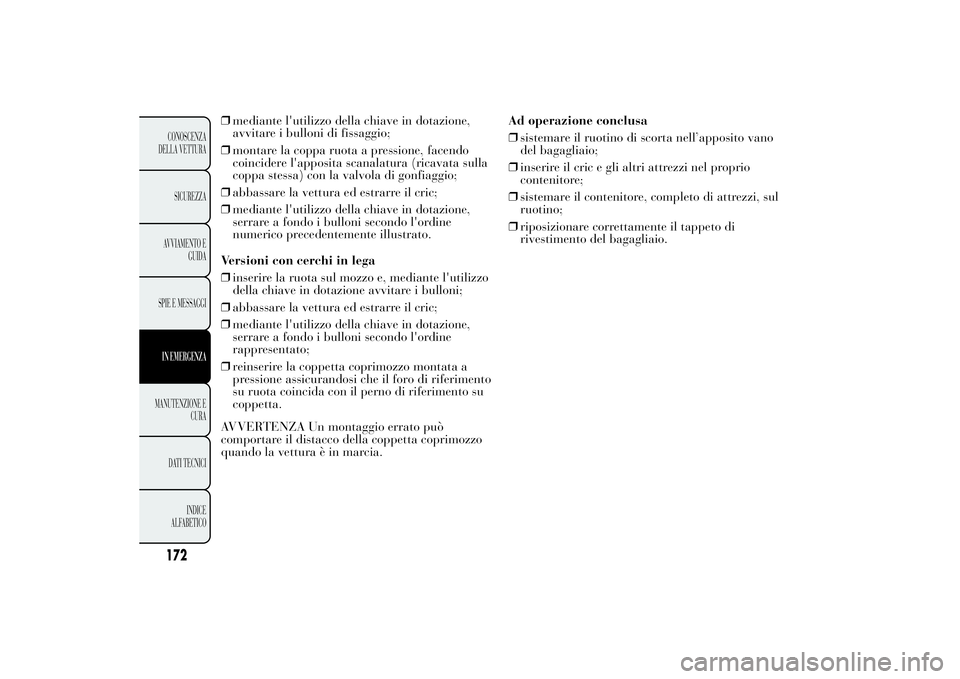

❒mediante l'utilizzo della chiave in dotazione,
avvitare i bulloni di fissaggio;
❒montare la coppa ruota a pressione, facendo
coincidere l'apposita scanalatura (ricavata sulla
coppa stessa) con la valvola di gonfiaggio;
❒abbassare la vettura ed estrarre il cric;
❒mediante l'utilizzo della chiave in dotazione,
serrare a fondo i bulloni secondo l'ordine
numerico precedentemente illustrato.
Versioni con cerchi in lega
❒inserire la ruota sul mozzo e, mediante l'utilizzo
della chiave in dotazione avvitare i bulloni;
❒abbassare la vettura ed estrarre il cric;
❒mediante l'utilizzo della chiave in dotazione,
serrare a fondo i bulloni secondo l'ordine
rappresentato;
❒reinserire la coppetta coprimozzo montata a
pressione assicurandosi che il foro di riferimento
su ruota coincida con il perno di riferimento su
coppetta.
AVVERTENZA Un montaggio errato può
comportare il distacco della coppetta coprimozzo
quando la vettura è in marcia.Ad operazione conclusa
❒sistemare il ruotino di scorta nell’apposito vano
del bagagliaio;
❒inserire il cric e gli altri attrezzi nel proprio
contenitore;
❒sistemare il contenitore, completo di attrezzi, sul
ruotino;
❒riposizionare correttamente il tappeto di
rivestimento del bagagliaio.
172CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

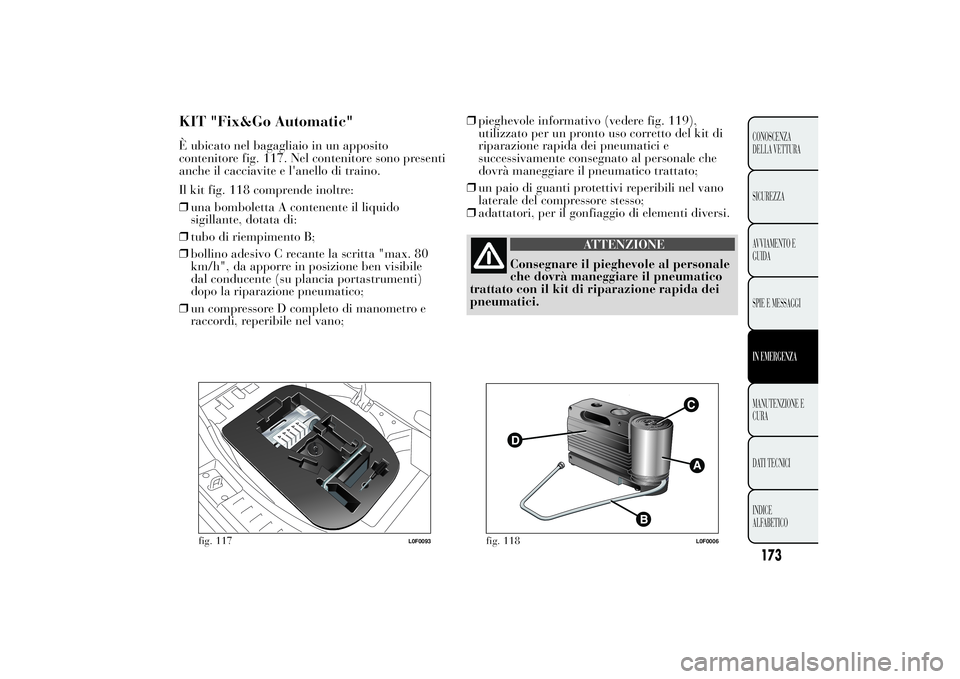

KIT "Fix&Go Automatic"È ubicato nel bagagliaio in un apposito
contenitore fig. 117. Nel contenitore sono presenti
anche il cacciavite e l'anello di traino.
Il kit fig. 118 comprende inoltre:
❒una bomboletta A contenente il liquido
sigillante, dotata di:
❒tubo di riempimento B;
❒bollino adesivo C recante la scritta "max. 80
km/h", da apporre in posizione ben visibile
dal conducente (su plancia portastrumenti)
dopo la riparazione pneumatico;
❒un compressore D completo di manometro e

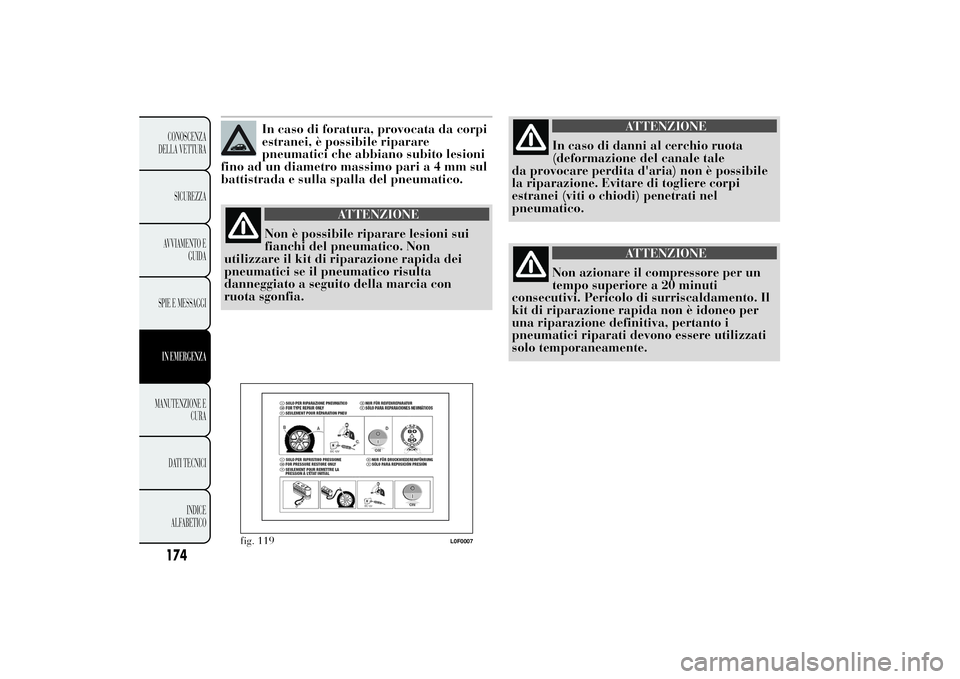

raccordi, reperibile nel vano;❒pieghevole informativo (vedere fig. 119),
utilizzato per un pronto uso corretto del kit di
riparazione rapida dei pneumatici e
successivamente consegnato al personale che
dovrà maneggiare il pneumatico trattato;
❒un paio di guanti protettivi reperibili nel vano
laterale del compressore stesso;
❒adattatori, per il gonfiaggio di elementi diversi.
ATTENZIONE
Consegnare il pieghevole al personale
che dovrà maneggiare
il pneumatico
trattato con il kit di riparazione rapida dei
pneumatici.
fig. 117
L0F0093
fig. 118
L0F0006
173CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

In caso di foratura, provocata da corpi
estranei, è possibile riparare
pneumatici che abbiano subito lesioni
fino ad un diametro massimo paria4mmsul
battistrada e sulla spalla del pneumatico.
ATTENZIONE
Non è possibile riparare lesioni sui
fianchi del pneumatico.
Non
utilizzare il kit di riparazione rapida dei
pneumatici se il pneumatico risulta
danneggiato a seguito della marcia con
ruota sgonfia.
ATTENZIONE
In caso di danni al cerchio ruota
(deformazione del canale
tale
da provocare perdita d'aria) non è possibile
la riparazione. Evitare di togliere corpi
estranei (viti o chiodi) penetrati nel
pneumatico.
ATTENZIONE
Non azionare il compressore per un
tempo superiore a
20 minuti
consecutivi. Pericolo di surriscaldamento. Il
kit di riparazione rapida non è idoneo per
una riparazione definitiva, pertanto i
pneumatici riparati devono essere utilizzati
solo temporaneamente.
fig. 119
L0F0007
174CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO
