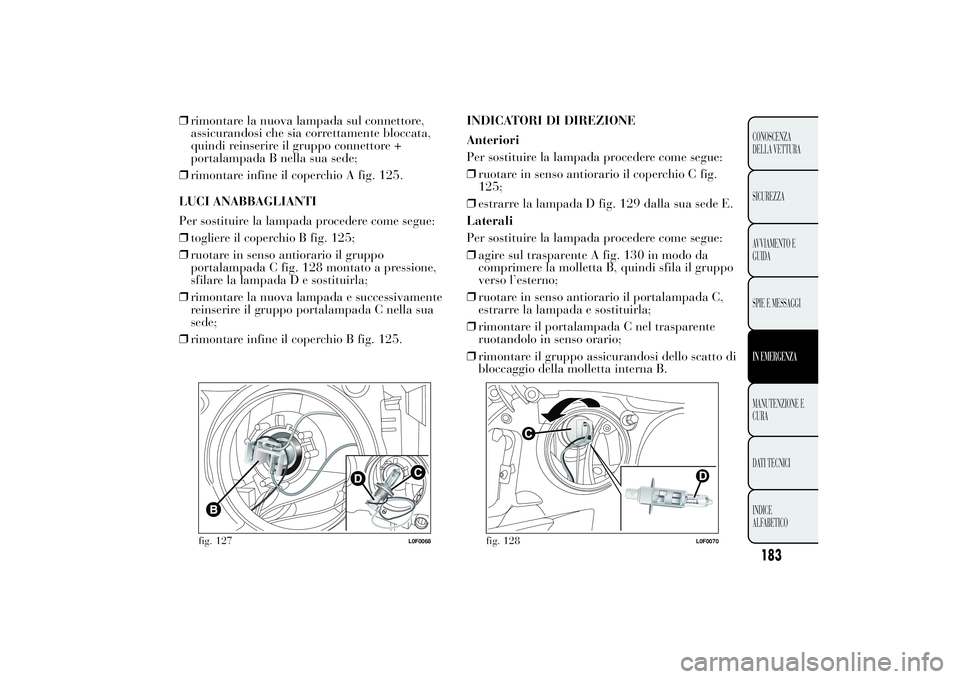

❒rimontare la nuova lampada sul connettore,
assicurandosi che sia correttamente bloccata,
quindi reinserire il gruppo connettore +
portalampada B nella sua sede;
❒rimontare infine il coperchio A fig. 125.
LUCI ANABBAGLIANTI
Per sostituire la lampada procedere come segue:
❒togliere il coperchio B fig. 125;
❒ruotare in senso antiorario il gruppo
portalampada C fig. 128 montato a pressione,
sfilare la lampada D e sostituirla;
❒rimontare la nuova lampada e successivamente
reinserire il gruppo portalampada C nella sua
sede;
❒rimontare infine il coperchio B fig. 125.INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada procedere come segue:
❒ruotare in senso antiorario il coperchio C fig.
125;
❒estrarre la lampada D fig. 129 dalla sua sede E.
Laterali
Per sostituire la lampada procedere come segue:
❒agire sul trasparente A fig. 130 in modo da
comprimere la molletta B, quindi sfila il gruppo
verso l’esterno;
❒ruotare in senso antiorario il portalampada C,
estrarre la lampada e sostituirla;
❒rimontare il portalampada C nel trasparente
ruotandolo in senso orario;
❒rimontare il gruppo assicurandosi dello scatto di
bloccaggio della molletta interna B.
fig. 127
L0F0068
fig. 128
L0F0070
183CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

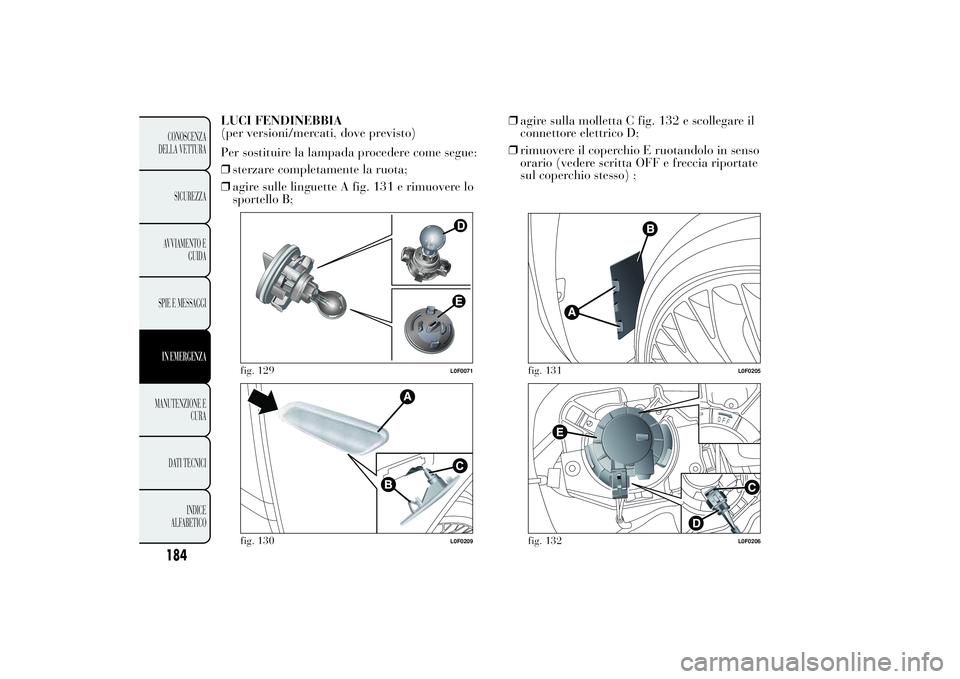

LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Per sostituire la lampada procedere come segue:
❒sterzare completamente la ruota;
❒agire sulle linguette A fig. 131 e rimuovere lo
sportello B;❒agire sulla molletta C fig. 132 e scollegare il
connettore elettrico D;
❒rimuovere il coperchio E ruotandolo in senso
orario (vedere scritta OFF e freccia riportate
sul coperchio stesso) ;
fig. 129
L0F0071
fig. 130
L0F0209
fig. 131
L0F0205
fig. 132
L0F0206
184CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

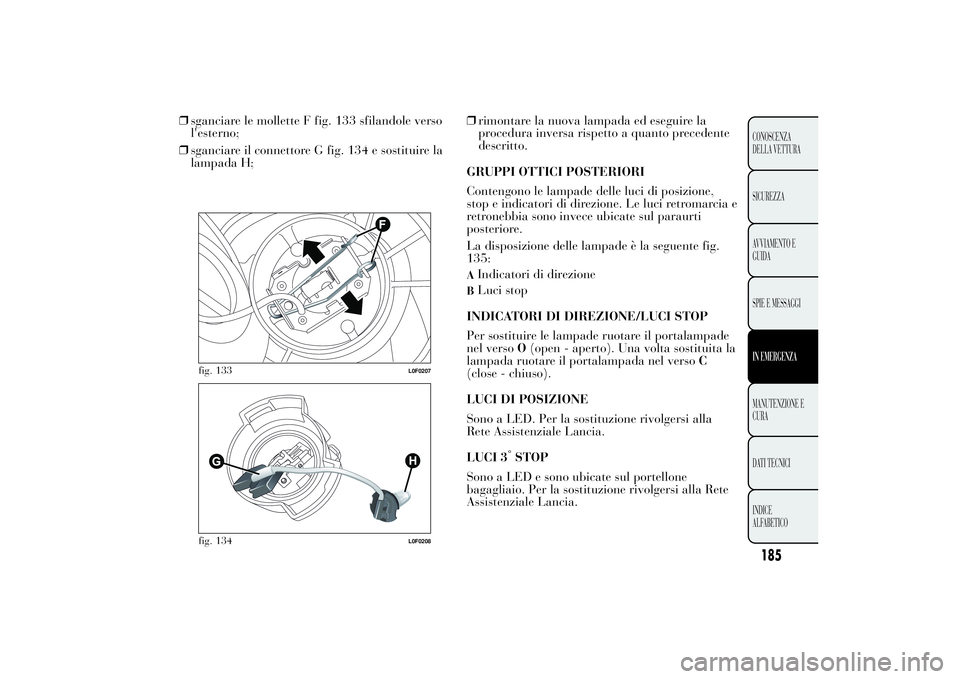

❒sganciare le mollette F fig. 133 sfilandole verso
l'esterno;
❒sganciare il connettore G fig. 134 e sostituire la
lampada H;❒rimontare la nuova lampada ed eseguire la
procedura inversa rispetto a quanto precedente
descritto.
GRUPPI OTTICI POSTERIORI
Contengono le lampade delle luci di posizione,
stop e indicatori di direzione. Le luci retromarcia e
retronebbia sono invece ubicate sul paraurti
posteriore.
La disposizione delle lampade è la seguente fig.
135:
AIndicatori di direzioneBLuci stop
INDICATORI DI DIREZIONE/LUCI STOP
Per sostituire le lampade ruotare il portalampade
nel versoO(open - aperto). Una volta sostituita la
lampada ruotare il portalampada nel versoC
(close - chiuso).
LUCI DI POSIZIONE
Sono a LED. Per la sostituzione rivolgersi alla
Rete Assistenziale Lancia.
LUCI 3
°STOP
Sono a LED e sono ubicate sul portellone
bagagliaio. Per la sostituzione rivolgersi alla Rete
Assistenziale Lancia.
fig. 133
L0F0207
fig. 134
L0F0208
185CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

.

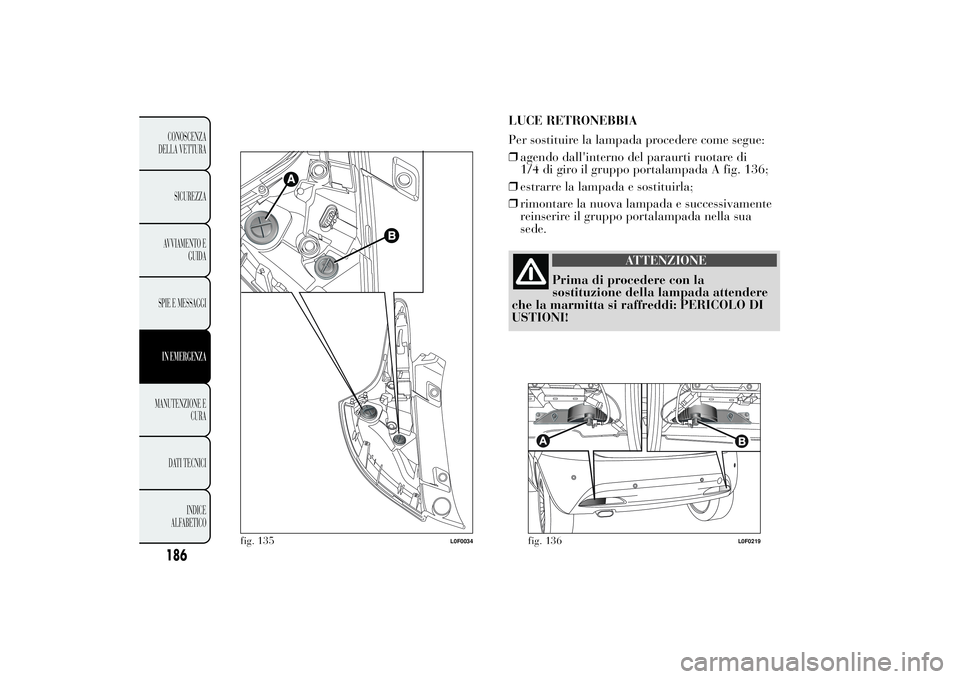

LUCE RETRONEBBIA
Per sostituire la lampada procedere come segue:
❒agendo dall'interno del paraurti ruotare di
1/4 di giro il gruppo portalampada A fig. 136;
❒estrarre la lampada e sostituirla;
❒rimontare la nuova lampada e successivamente
reinserire il gruppo portalampada nella sua
sede.
ATTENZIONE
Prima di procedere con la
sostituzione della lampada
attendere
che la marmitta si raffreddi: PERICOLO DI
USTIONI!
fig. 135
L0F0034
fig. 136
L0F0219
186CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

LUCE RETROMARCIA
Per sostituire la lampada procedere come segue:
❒agendo dall'interno del paraurti ruotare di
1/4 di giro il gruppo portalampada B fig. 136;
❒estrarre la lampada e sostituirla;
❒rimontare la nuova lampada e successivamente
reinserire il gruppo portalampada nella sua
sede.
LUCI TARGA
Per sostituire le lampade procedere come segue:
❒rimuovere il trasparente A fig. 137;
❒ruotare in senso orario il portalampada B fig.
138, estrarre la lampada C e sostituirla;
❒rimontare quindi il trasparente.
SOSTITUZIONE LAMPADA INTERNAPer il tipo di lampada e relativa potenza,
consultare il paragrafo "Sostituzione di una
lampada".
PLAFONIERA ANTERIORE
Per sostituire la lampade, procedere come segue:
❒rimuovere la plafoniera A fig. 139 agendo
nei punti indicati dalle frecce;
❒aprire lo sportellino B fig. 140, sostituire le
lampade C svincolandole dai contatti laterali.
Accertarsi poi che le nuove lampade risultino
correttamente bloccate tra i contatti stessi;
❒richiudere lo sportellino B fig. 140 e fissare la
plafoniera A fig. 139 nella sua sede accertandosi
dell'avvenuto bloccaggio.
fig. 137
L0F0259
fig. 138
L0F0214
187CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

PLAFONIERA POSTERIORE
Versioni senza tetto apribile
Per sostituire la lampade, procedere come segue:
❒agire nel punto indicato dalla freccia e
rimuovere la plafoniera A fig. 141;❒aprire lo sportellino C fig. 142 e sostituire la
lampada B, svincolandola dai contatti laterali;
❒inserire la nuova lampada, accertandosi che
risulti correttamente bloccate tra i contatti
stessi.
fig. 139
L0F0066
fig. 140
L0F0067
fig. 141
L0F0237
fig. 142
L0F0235
188CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

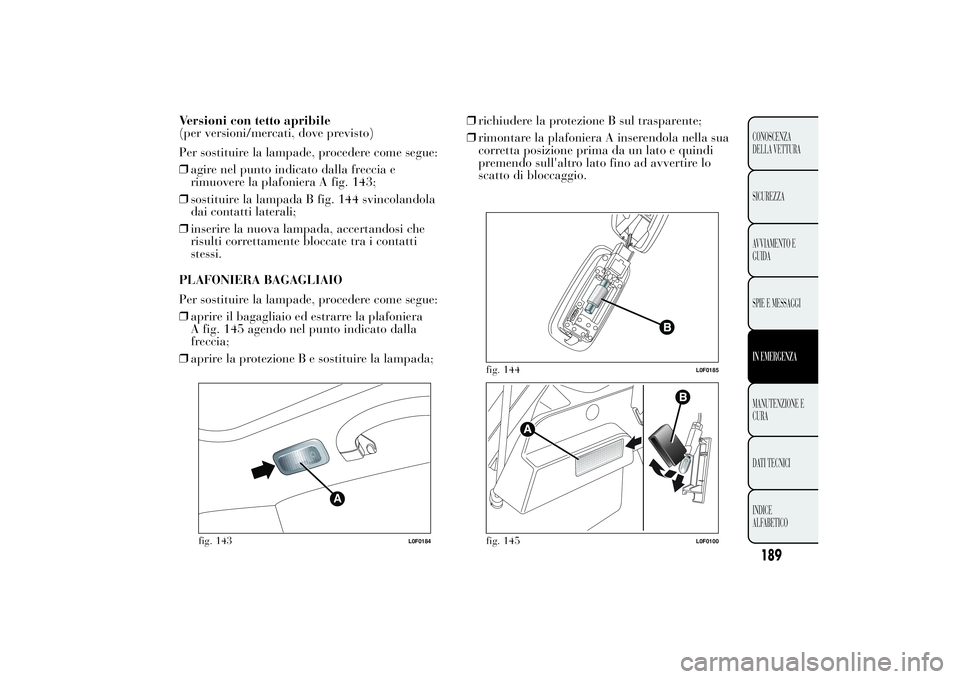

Versioni con tetto apribile
(per versioni/mercati, dove previsto)
Per sostituire la lampade, procedere come segue:
❒agire nel punto indicato dalla freccia e
rimuovere la plafoniera A fig. 143;
❒sostituire la lampada B fig. 144 svincolandola
dai contatti laterali;
❒inserire la nuova lampada, accertandosi che
risulti correttamente bloccate tra i contatti
stessi.
PLAFONIERA BAGAGLIAIO
Per sostituire la lampade, procedere come segue:
❒aprire il bagagliaio ed estrarre la plafoniera
A fig. 145 agendo nel punto indicato dalla
freccia;
❒aprire la protezione B e sostituire la lampada;❒richiudere la protezione B sul trasparente;
❒rimontare la plafoniera A inserendola nella sua
corretta posizione prima da un lato e quindi
premendo sull'altro lato fino ad avvertire lo
scatto di bloccaggio.
A
fig. 143
L0F0184
fig. 144
L0F0185
fig. 145
L0F0100
189CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DA
TI TECNICI
INDICE
ALFABETICO

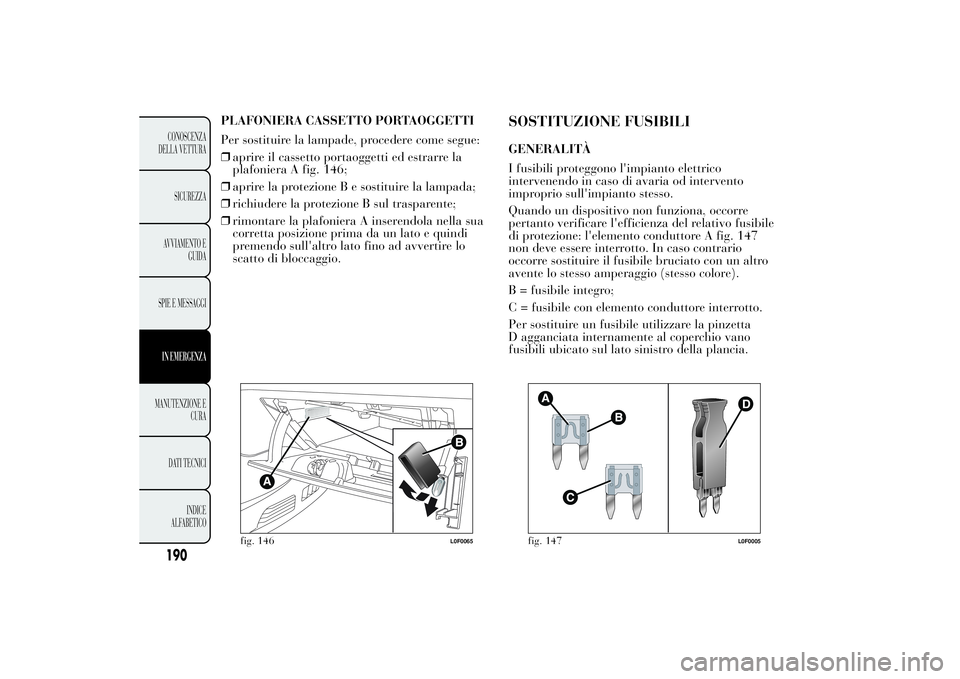

PLAFONIERA CASSETTO PORTAOGGETTI
Per sostituire la lampade, procedere come segue:
❒aprire il cassetto portaoggetti ed estrarre la
plafoniera A fig. 146;
❒aprire la protezione B e sostituire la lampada;
❒richiudere la protezione B sul trasparente;
❒rimontare la plafoniera A inserendola nella sua
corretta posizione prima da un lato e quindi
premendo sull'altro lato fino ad avvertire lo
scatto di bloccaggio.
SOSTITUZIONE FUSIBILIGENERALITÀ
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od intervento
improprio sull'impianto stesso.
Quando un dispositivo non funziona, occorre
pertanto verificare l'efficienza del relativo fusibile
di protezione: l'elemento conduttore A fig. 147
non deve essere interrotto. In caso contrario
occorre sostituire il fusibile bruciato con un altro
avente lo stesso amperaggio (stesso colore).
B = fusibile integro;
C = fusibile con elemento conduttore interrotto.
Per sostituire un fusibile utilizzare la pinzetta
D agganciata internamente al coperchio vano
fusibili ubicato sul lato sinistro della plancia.
fig. 146
L0F0065
fig. 147
L0F0005
