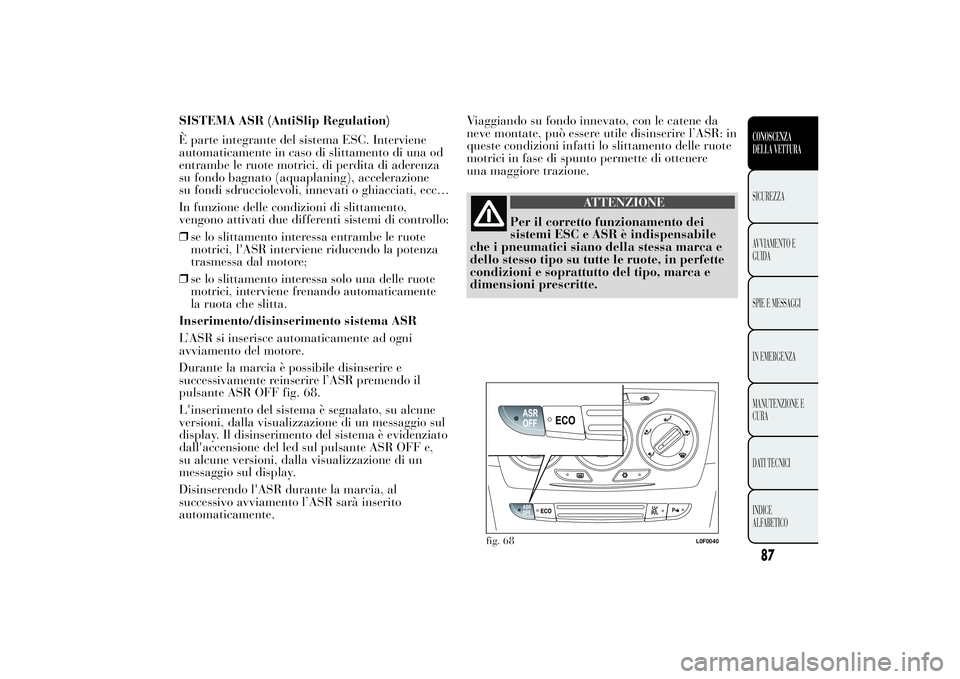

SISTEMA ASR (AntiSlip Regulation)
È parte integrante del sistema ESC. Interviene
automaticamente in caso di slittamento di una od
entrambe le ruote motrici, di perdita di aderenza
su fondo bagnato (aquaplaning), accelerazione
su fondi sdrucciolevoli, innevati o ghiacciati, ecc…
In funzione delle condizioni di slittamento,
vengono attivati due differenti sistemi di controllo:
❒se lo slittamento interessa entrambe le ruote
motrici, l'ASR interviene riducendo la potenza
trasmessa dal motore;
❒se lo slittamento interessa solo una delle ruote
motrici, interviene frenando automaticamente
la ruota che slitta.
Inserimento/disinserimento sistema ASR
L’ASR si inserisce automaticamente ad ogni
avviamento del motore.
Durante la marcia è possibile disinserire e
successivamente reinserire l’ASR premendo il
pulsante ASR OFF fig. 68.
L'inserimento del sistema è segnalato, su alcune
versioni, dalla visualizzazione di un messaggio sul
display. Il disinserimento del sistema è evidenziato
dall'accensione del led sul pulsante ASR OFF e,
su alcune versioni, dalla visualizzazione di un
messaggio sul display.
Disinserendo l'ASR durante la marcia, al
successivo avviamento l’ASR sarà inserito
automaticamente.Viaggiando su fondo innevato, con le catene da
neve montate, può essere utile disinserire l’ASR: in
queste condizioni infatti lo slittamento delle ruote
motrici in fase di spunto permette di ottenere
una maggiore trazione.
ATTENZIONE
Per il corretto funzionamento dei
sistemi ESC e
ASR è indispensabile
che i pneumatici siano della stessa marca e
dello stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo, marca e
dimensioni prescritte.
fig. 68
L0F0040
87CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

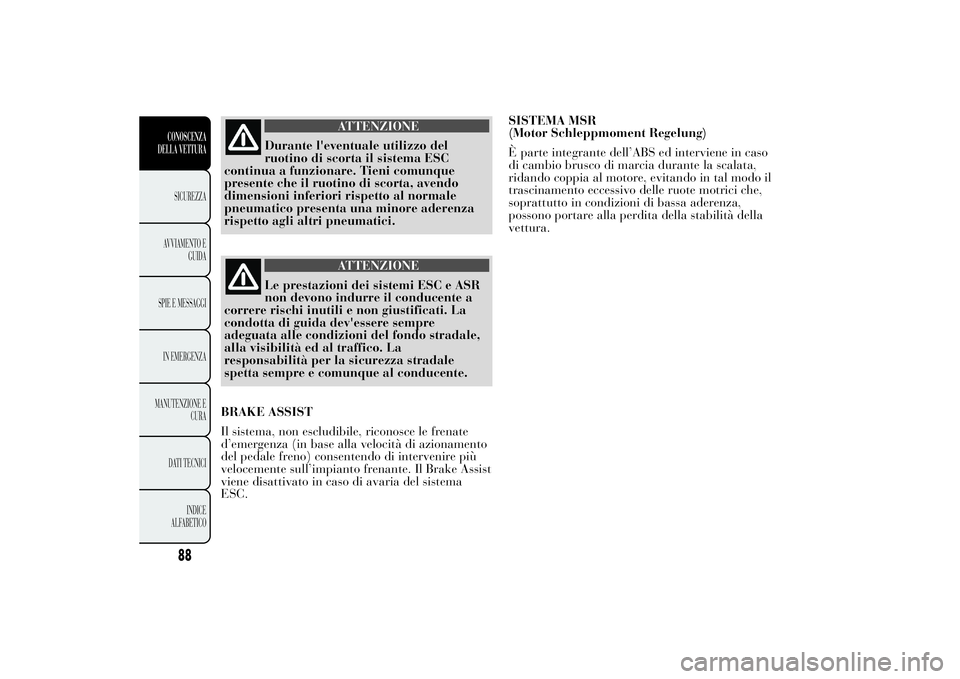

ATTENZIONE
Durante l'eventuale utilizzo del
ruotino di scorta
il sistema ESC
continua a funzionare. Tieni comunque
presente che il ruotino di scorta, avendo
dimensioni inferiori rispetto al normale
pneumatico presenta una minore aderenza
rispetto agli altri pneumatici.
ATTENZIONE
Le prestazioni dei sistemi ESC e ASR
non devono indurre
il conducente a
correre rischi inutili e non giustificati. La
condotta di guida dev'essere sempre
adeguata alle condizioni del fondo stradale,
alla visibilità ed al traffico. La
responsabilità per la sicurezza stradale
spetta sempre e comunque al conducente.
BRAKE ASSIST
Il sistema, non escludibile, riconosce le frenate
d’emergenza (in base alla velocità di azionamento
del pedale freno) consentendo di intervenire più
velocemente sull’impianto frenante. Il Brake Assist
viene disattivato in caso di avaria del sistema
ESC.SISTEMA MSR
(Motor Schleppmoment Regelung)
È parte integrante dell’ABS ed interviene in caso
di cambio brusco di marcia durante la scalata,
ridando coppia al motore, evitando in tal modo il
trascinamento eccessivo delle ruote motrici che,
soprattutto in condizioni di bassa aderenza,
possono portare alla perdita della stabilità della
vettura.
88CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

SISTEMA START&STOPINTRODUZIONE
Il sistema Start&Stop arresta automaticamente il
motore ogni volta che la vettura è ferma e lo
riavvia quando il guidatore intende riprendere la
marcia. Ciò aumenta l’efficienza della vettura
attraverso la riduzione dei consumi, delle
emissioni di gas dannosi e dell’inquinamento
acustico.
Il sistema è attivo ad ogni accensione della
vettura.
MODALITÀ DI FUNZIONAMENTO
Modalità di arresto motore
A vettura ferma il motore si arresta con cambio in
folle e pedale della frizione rilasciato.
NotaL’arresto automatico del motore è consentito
solo dopo aver superato una velocità di circa 10
km/h, per evitare ripetuti arresti del motore
quando si marcia a passo d’uomo.
L’arresto del motore è segnalato dalla
visualizzazione del simobolo
sul display.
Modalità di o motore
Per riavviare il motore premere il pedale della
frizione.ATTIVAZIONE/DISATTIVAZIONE MANUALE
DEL SISTEMA
Per attivare/disattivare manualmente il sistema
premere il pulsante
fig. 69 posto sulla mostrina
comandi plancia.
Attivazione sistema Start&Stop
L'attivazione del sistema Start&Stop è segnalata
dalla visualizzazione di un messaggio sul display.
In questa condizione il LED ubicato sopra il
pulsante
è spento.
fig. 69
L0F0044
89CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
riavviament

Disattivazione sistema Start&Stop
Versioni con display multifunzionale: la
disattivazione del sistema Start&Stop è segnalata
dalla visualizzazione di un messaggio sul display.
Versioni con display multifunzionale
riconfigurabile: la disattivazione del sistema
Start&Stop è segnalata dalla visualizzazione del
simbolo
+ messaggio sul display.
Con sistema disattivato il LED ubicato sopra il
pulsanteè acceso
CONDIZIONI DI MANCATO ARRESTO
MOTORE
Con sistema attivo, per esigenze di comfort,
contenimento emissioni e di sicurezza, il motore
non si arresta in particolari condizioni, fra cui:
❒motore ancora freddo;
❒temperatura esterna particolarmente fredda;
❒batteria non sufficientemente carica;
❒lunotto termico attivato;
❒tergicristallo funzionante alla massima velocità;
❒rigenerazione trappola del particolato (DPF)
in corso (solo per motori Diesel);
❒porta conducente non chiusa;
❒cintura di sicurezza conducente non allacciata;
❒retromarcia inserita (ad esempio per le manovre
di parcheggio);❒per versioni dotate di climatizzatore automatico
(per versioni/mercati, dove previsto), qualora
non sia stato ancora raggiunto un adeguato
livello di comfort termico, oppure attivazione
MAX-DEF;
❒nel primo periodo d’uso, per inizializzazione del
sistema.
In questi casi viene visualizzato un messaggio sul
display e, per versioni/mercati dove previsto, si ha
il lampeggio del simbolo
sul display.
Qualora si volesse privilegiare il
comfort climatico, è possibile
disabilitare il sistema Start&Stop per
poter consentire un funzionamento continuo
dell'impianto di climatizzazione.
CONDIZIONI DI RIAVVIAMENTO MOTORE
Per esigenze di comfort, contenimento delle
emissioni inquinanti e per ragioni di sicurezza, il
motore può riavviarsi automaticamente senza
alcuna azione da parte del guidatore se si
verificano alcune condizioni, fra cui:
❒batteria non sufficientemente carica;
❒tergicristallo funzionante alla massima velocità;
❒ridotta depressione dell’impianto frenante (ad
esempio in seguito a ripetute pressioni sul
pedale freno);
90CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

❒vettura in movimento (ad esempio nei casi ad
esempio di percorrenza su strade in pendenza);
❒arresto del motore mediante il sistema
Start&Stop superiore a circa 3 minuti;
❒per versioni dotate di climatizzatore automatico
(pe versioni/mercati, dove previsto), per
consentire un adeguato livello di comfort
termico oppure attivazione MAX-DEF.
Con marcia inserita, il riavviamento automatico
del motore è consentito solo premendo a fondo
il pedale della frizione. L'operazione è segnalata al
guidatore dalla visualizzazione di un messaggio
sul display e, per versioni/mercati dove previsto,
dal lampeggio del simbolo
.
Note
Se la frizione non viene premuta, allo scadere dei
3 minuti circa dallo spegnimento del motore, il
riavviamento motore sarà possibile soltanto
mediante la chiave di avviamento.
Nei casi indesiderati di arresto motore, dovuti ad
esempio a bruschi rilasci del pedale frizione con
marcia inserita, se il sistema Start&Stop è attivo, è
possibile riavviare il motore premendo a fondo il
pedale frizione o mettendo il cambio in folle.FUNZIONI DI SICUREZZA
Nelle condizioni di arresto motore mediante il
sistema Start&Stop, se il guidatore slaccia la
propria cintura di sicurezza e apre la porta lato
guida o lato passeggero, il riavvio motore è
consentito solamente mediante la chiave di
avviamento.
Questa condizione è segnalata al guidatore sia
tramite un buzzer, sia attraverso il lampeggio del
simbolo
sul display (su alcune versioni
unitamente alla visualizzazione di un messaggio).
FUNZIONE DI “ENERGY SAVING”
(per versioni/mercati, dove previsto)
Se, a seguito di un riavviamento automatico del
motore, il guidatore non esegue nessuna azione
sulla vettura per un tempo prolungato di circa 3
minuti, il sistema Start&Stop arresta
definitivamente il motore per evitare consumi di
carburante. In questi casi l'avviamento motore
è consentito soltanto mediante la chiave di
avviamento.
NotaÈ possibile, in ogni caso, mantenere
comunque il motore avviato disattivando il
sistema Start&Stop.
91CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

IRREGOLARITÀ DI FUNZIONAMENTO
In caso di malfunzionamenti il sistema Start&Stop
si disattiva. Il guidatore viene informato
dell'anomalia mediante l'accensione in modalità
lampeggiante del simbolo
sul display (su alcune
versioni, alla visualizzazione di un messaggio).
In questo caso rivolgersi alla Rete Assistenziale
Lancia.
INATTIVITÀ DELLA VETTURA
Nei casi di inattività della vettura prestare
particolare attenzione per lo stacco
dell'alimentazione elettrica alla batteria.
La procedura va effettuata disconnettendo il
connettore A fig. 70 (tramite azione sul pulsante
B) dal sensore C di monitoraggio dello stato
batteria installato sul polo negativo D della
batteria stessa. Tale sensore non deve essere mai
disconnesso dal polo, tranne nel caso di
sostituzione della batteria.
ATTENZIONE
In caso di sostituzione della batteria
rivolgersi sempre alla
Rete
Assistenziale Lancia. Sostituire la batteria
con una dello stesso tipo (HEAVY DUTY)
e con le stesse caratteristiche.AVVIAMENTO DI EMERGENZA
In caso di avviamento di emergenza con batteria
ausiliaria, non collegare mai il cavo negativo
(-) della batteria ausiliaria al polo negativo A fig.
71 della batteria della vettura, bensì ad un punto
di massa motore/cambio.
fig. 70
L0F0083
fig. 71
L0F0084
92CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

AVVERTENZE
ATTENZIONE
Prima di aprire il cofano motore
assicurarsi che la
vettura sia spenta e
la chiave di avviamento sia in posizione
STOP. Attenersi a quanto riportato sulla
targhetta applicata in corrispondenza della
traversa anteriore fig. 72. Si consiglia di
estrarre la chiave quando in vettura sono
presenti altre persone. La vettura deve essere
abbandonata sempre dopo aver estratto la
chiave o averla girata in posizione di STOP.
Durante le operazioni di rifornimento
carburante assicurarsi che la vettura sia
spenta con chiave in posizione STOP.
SISTEMA EOBDIl sistema EOBD (European On Board Diagnosis)
effettua una diagnosi continua dei componenti
correlati alle emissioni presenti sulla vettura.
Segnala inoltre, mediante l’accensione della spia
sul quadro strumenti unitamente alla
visualizzazione di un messaggio sul display (per
versioni/mercati, dove previsto), la condizione
di deterioramento dei componenti stessi (vedere
capitolo “Spie e messaggi”).
L'obiettivo del sistema EOBD (European On
Board Diagnosis) è quello di:
❒tenere sotto controllo l’efficienza dell’impianto;
❒segnalare un aumento delle emissioni;
❒segnalare la necessità di sostituire i componenti
deteriorati.
Il sistema dispone inoltre di un connettore,
interfacciabile con adeguata strumentazione, che
permette la lettura dei codici di errore
memorizzati in centralina, insieme con una serie
di parametri specifici della diagnosi e del
funzionamento del motore.
AVVERTENZA Dopo l’eliminazione
dell’inconveniente, per la verifica completa
dell’impianto la Rete Assistenziale Lancia è tenuta
ad effettuare test al banco di prova e, qualora
fosse necessario, prove su strada le quali possono
richiedere anche lunga percorrenza.
fig. 72
L0F0204
93CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

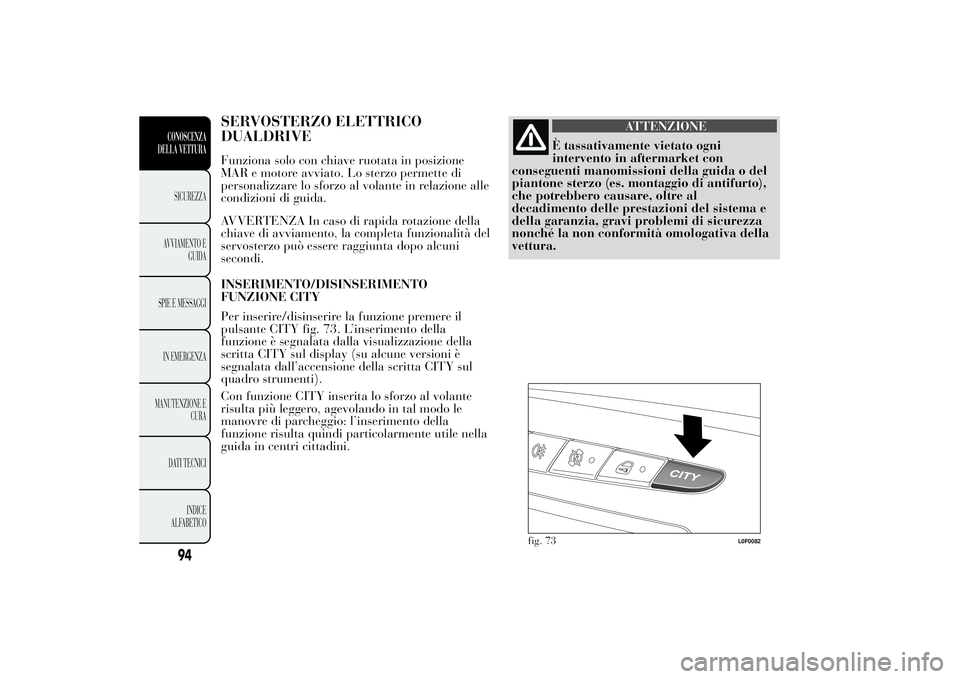

SERVOSTERZO ELETTRICO
DUALDRIVEFunziona solo con chiave ruotata in posizione
MAR e motore avviato. Lo sterzo permette di
personalizzare lo sforzo al volante in relazione alle
condizioni di guida.
AVVERTENZA In caso di rapida rotazione della
chiave di avviamento, la completa funzionalità del
servosterzo può essere raggiunta dopo alcuni
secondi.
INSERIMENTO/DISINSERIMENTO
FUNZIONE CITY
Per inserire/disinserire la funzione premere il
pulsante CITY fig. 73. L’inserimento della
funzione è segnalata dalla visualizzazione della
scritta CITY sul display (su alcune versioni è
segnalata dall’accensione della scritta CITY sul
quadro strumenti).
Con funzione CITY inserita lo sforzo al volante
risulta più leggero, agevolando in tal modo le
manovre di parcheggio: l’inserimento della
funzione risulta quindi particolarmente utile nella
guida in centri cittadini.
ATTENZIONE
È tassativamente vietato ogni
intervento in aftermarket
con
conseguenti manomissioni della guida o del
piantone sterzo (es. montaggio di antifurto),
che potrebbero causare, oltre al
decadimento delle prestazioni del sistema e
della garanzia, gravi problemi di sicurezza
nonché la non conformità omologativa della
vettura.
fig. 73
L0F0082
94CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
