2011 Hyundai H-1 (Grand Starex) Manual do proprietário (in Portuguese)

Sistema de segurança do seu veículo
38
3

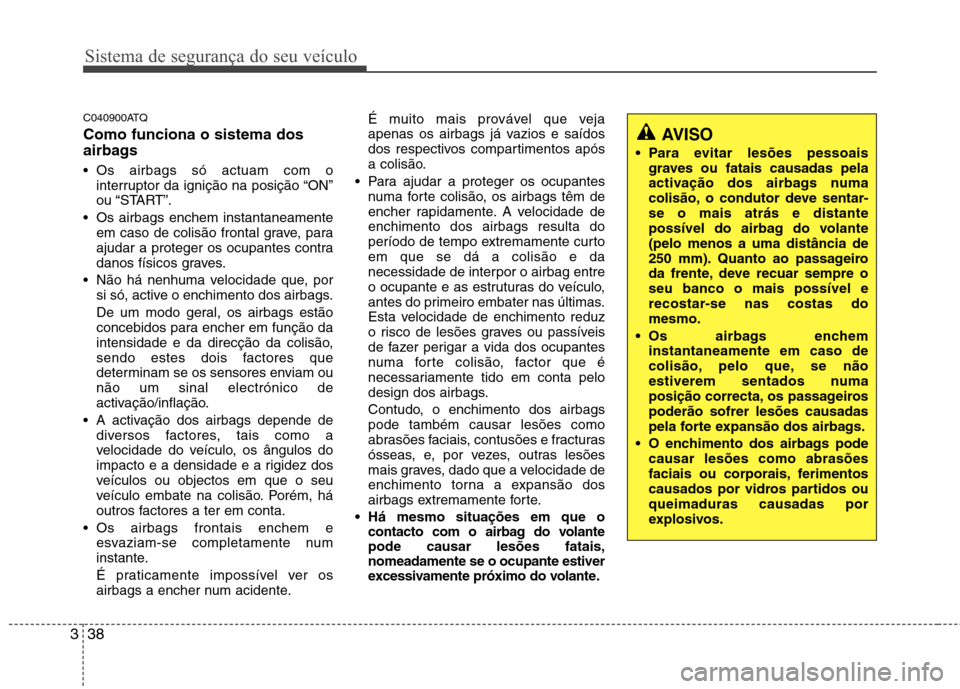

C040900ATQ Como funciona o sistema dos
airbags
Os airbags só actuam com o
interruptor da ignição na posição “ON”
ou “START”.
Os airbags enchem instantaneamente em caso de colisão frontal grave, para
ajudar a proteger os ocupantes contra
danos físicos graves.
Não há nenhuma velocidade que, por si só, active o enchimento dos airbags.
De um modo geral, os airbags estão
concebidos para encher em função da
intensidade e da direcção da colisão,
sendo estes dois factores que
determinam se os sensores enviam ounão um sinal electrónico de
activação/inflação.
A activação dos airbags depende de diversos factores, tais como a
velocidade do veículo, os ângulos do
impacto e a densidade e a rigidez dos
veículos ou objectos em que o seu
veículo embate na colisão. Porém, há
outros factores a ter em conta.
Os airbags frontais enchem e esvaziam-se completamente num
instante.
É praticamente impossível ver os
airbags a encher num acidente. É muito mais provável que veja
apenas os airbags já vazios e saídos
dos respectivos compartimentos após
a colisão.
Para ajudar a proteger os ocupantes numa forte colisão, os airbags têm de
encher rapidamente. A velocidade deenchimento dos airbags resulta do
período de tempo extremamente curtoem que se dá a colisão e da
necessidade de interpor o airbag entre
o ocupante e as estruturas do veículo,
antes do primeiro embater nas últimas.
Esta velocidade de enchimento reduz
o risco de lesões graves ou passíveis
de fazer perigar a vida dos ocupantes
numa forte colisão, factor que é
necessariamente tido em conta pelo
design dos airbags.
Contudo, o enchimento dos airbags pode também causar lesões como
abrasões faciais, contusões e fracturas
ósseas, e, por vezes, outras lesões
mais graves, dado que a velocidade de
enchimento torna a expansão dos
airbags extremamente forte.
Há mesmo situações em que o contacto com o airbag do volante pode causar lesões fatais,nomeadamente se o ocupante estiver
excessivamente próximo do volante.
AVISO
Para evitar lesões pessoais graves ou fatais causadas pela
activação dos airbags numa
colisão, o condutor deve sentar-se o mais atrás e distante
possível do airbag do volante(pelo menos a uma distância de
250 mm). Quanto ao passageiro
da frente, deve recuar sempre oseu banco o mais possível e
recostar-se nas costas domesmo.
Os airbags enchem instantaneamente em caso de
colisão, pelo que, se não
estiverem sentados numa
posição correcta, os passageirospoderão sofrer lesões causadas
pela forte expansão dos airbags.
O enchimento dos airbags pode causar lesões como abrasões
faciais ou corporais, ferimentos
causados por vidros partidos ouqueimaduras causadas por
explosivos.

339
Sistema de segurança do seu veículo

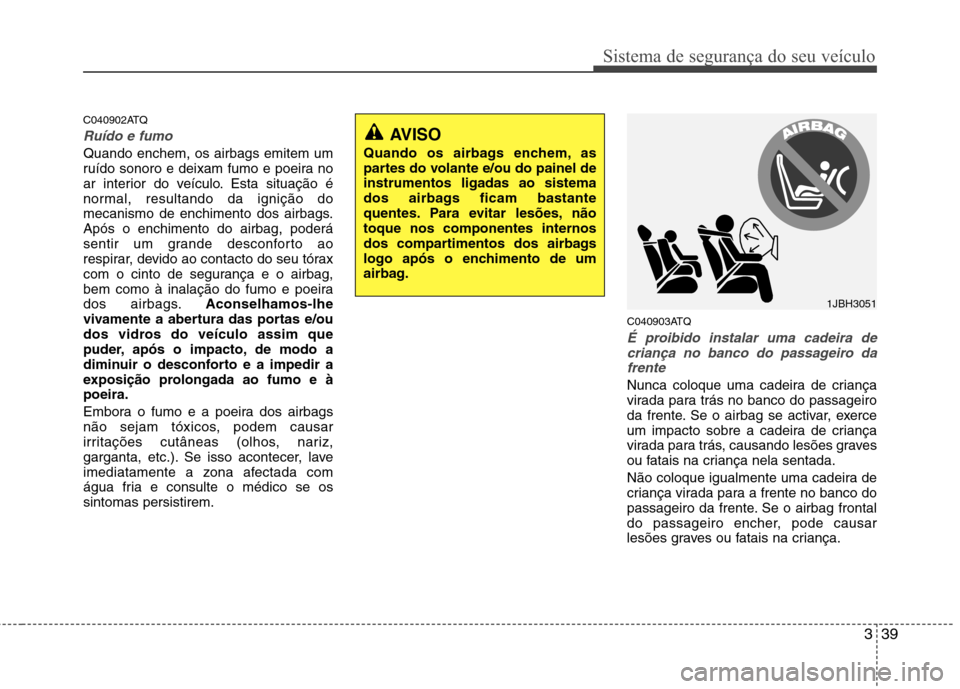

C040902ATQ
Ruído e fumo
Quando enchem, os airbags emitem um
ruído sonoro e deixam fumo e poeira no
ar interior do veículo. Esta situação é
normal, resultando da ignição do
mecanismo de enchimento dos airbags.Após o enchimento do airbag, poderá
sentir um grande desconforto ao
respirar, devido ao contacto do seu tórax
com o cinto de segurança e o airbag,
bem como à inalação do fumo e poeira
dos airbags.Aconselhamos-lhe
vivamente a abertura das portas e/ou
dos vidros do veículo assim que
puder, após o impacto, de modo a
diminuir o desconforto e a impedir a
exposição prolongada ao fumo e àpoeira.
Embora o fumo e a poeira dos airbags
não sejam tóxicos, podem causar
irritações cutâneas (olhos, nariz,
garganta, etc.). Se isso acontecer, lave
imediatamente a zona afectada com
água fria e consulte o médico se ossintomas persistirem. C040903ATQ
É proibido instalar uma cadeira de
criança no banco do passageiro da
frente
Nunca coloque uma cadeira de criança
virada para trás no banco do passageiro
da frente. Se o airbag se activar, exerce
um impacto sobre a cadeira de criança
virada para trás, causando lesões graves
ou fatais na criança nela sentada.
Não coloque igualmente uma cadeira de
criança virada para a frente no banco do
passageiro da frente. Se o airbag frontal
do passageiro encher, pode causar
lesões graves ou fatais na criança.
1JBH3051
AVISO
Quando os airbags enchem, as
partes do volante e/ou do painel deinstrumentos ligadas ao sistema
dos airbags ficam bastante
quentes. Para evitar lesões, nãotoque nos componentes internos
dos compartimentos dos airbags
logo após o enchimento de um
airbag.

Sistema de segurança do seu veículo
40
3

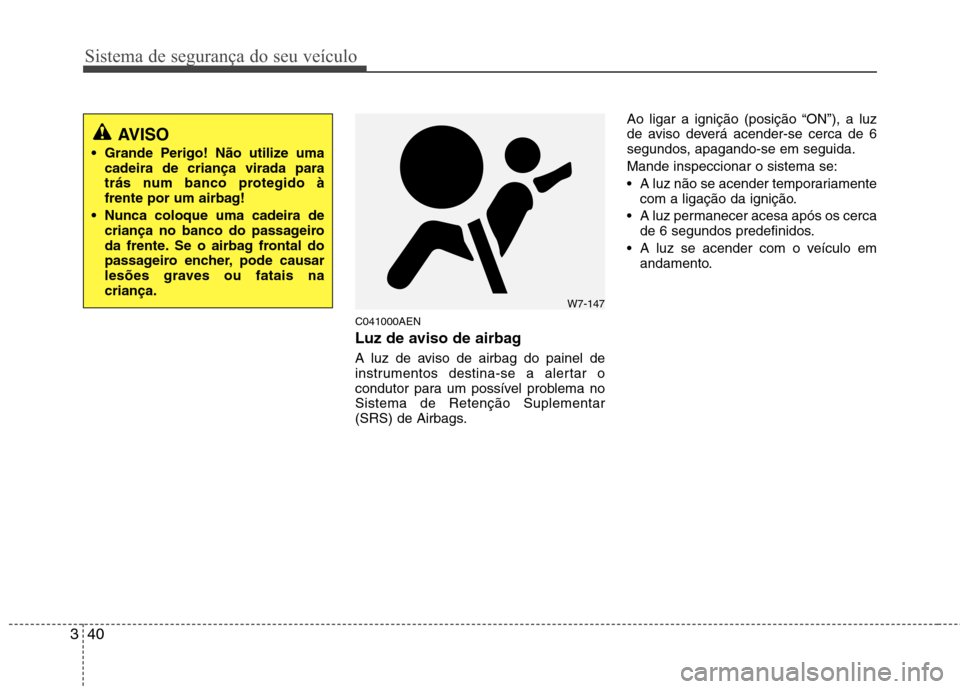

C041000AEN
Luz de aviso de airbag
A luz de aviso de airbag do painel de
instrumentos destina-se a alertar o
condutor para um possível problema noSistema de Retenção Suplementar
(SRS) de Airbags. Ao ligar a ignição (posição “ON”), a luz
de aviso deverá acender-se cerca de 6
segundos, apagando-se em seguida. Mande inspeccionar o sistema se:
A luz não se acender temporariamente
com a ligação da ignição.
A luz permanecer acesa após os cerca de 6 segundos predefinidos.
A luz se acender com o veículo em andamento.
AVISO
Grande Perigo! Não utilize uma cadeira de criança virada para
trás num banco protegido à
frente por um airbag!
Nunca coloque uma cadeira de criança no banco do passageiro
da frente. Se o airbag frontal do
passageiro encher, pode causar
lesões graves ou fatais nacriança.
W7-147

341
Sistema de segurança do seu veículo

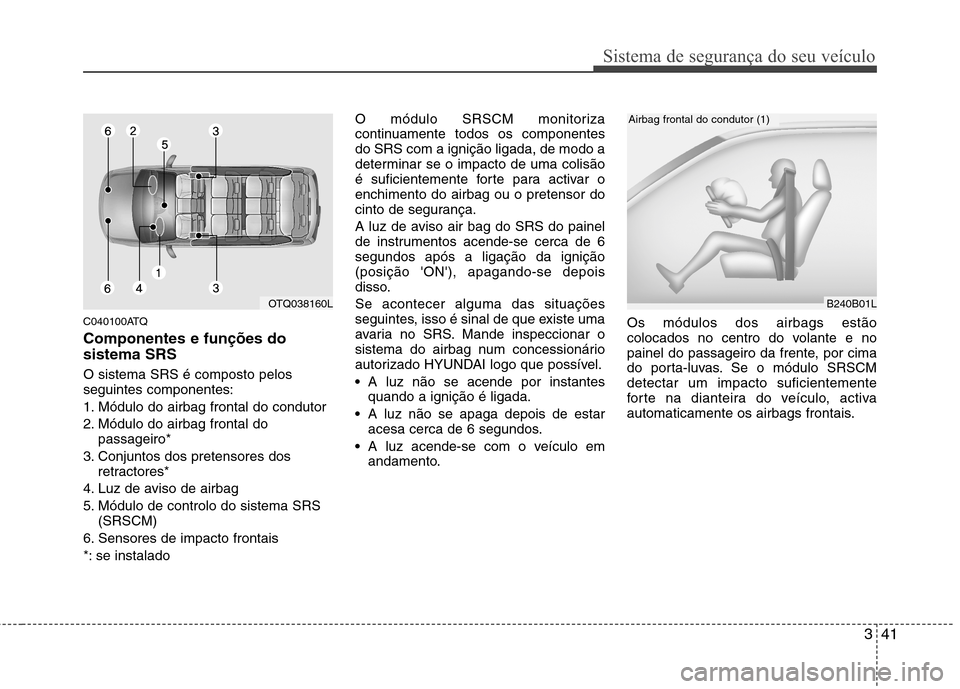

C040100ATQ Componentes e funções do sistema SRS O sistema SRS é composto pelos seguintes componentes:
1. Módulo do airbag frontal do condutor
2. Módulo do airbag frontal dopassageiro*
3. Conjuntos dos pretensores dos retractores*
4. Luz de aviso de airbag
5. Módulo de controlo do sistema SRS (SRSCM)
6. Sensores de impacto frontais
*: se instalado O módulo SRSCM monitoriza
continuamente todos os componentesdo SRS com a ignição ligada, de modo a
determinar se o impacto de uma colisão
é suficientemente forte para activar oenchimento do airbag ou o pretensor do
cinto de segurança.
A luz de aviso air bag do SRS do painel
de instrumentos acende-se cerca de 6segundos após a ligação da ignição(posição 'ON'), apagando-se depois
disso. Se acontecer alguma das situações
seguintes, isso é sinal de que existe uma
avaria no SRS. Mande inspeccionar o
sistema do airbag num concessionário
autorizado HYUNDAI logo que possível.
A luz não se acende por instantes quando a ignição é ligada.
A luz não se apaga depois de estar
acesa cerca de 6 segundos.
A luz acende-se com o veículo em
andamento. Os módulos dos airbags estão
colocados no centro do volante e no
painel do passageiro da frente, por cima
do porta-luvas. Se o módulo SRSCMdetectar um impacto suficientemente
forte na dianteira do veículo, activa
automaticamente os airbags frontais.
B240B01L
Airbag frontal do condutor (1)
OTQ038160L

Sistema de segurança do seu veículo
42
3

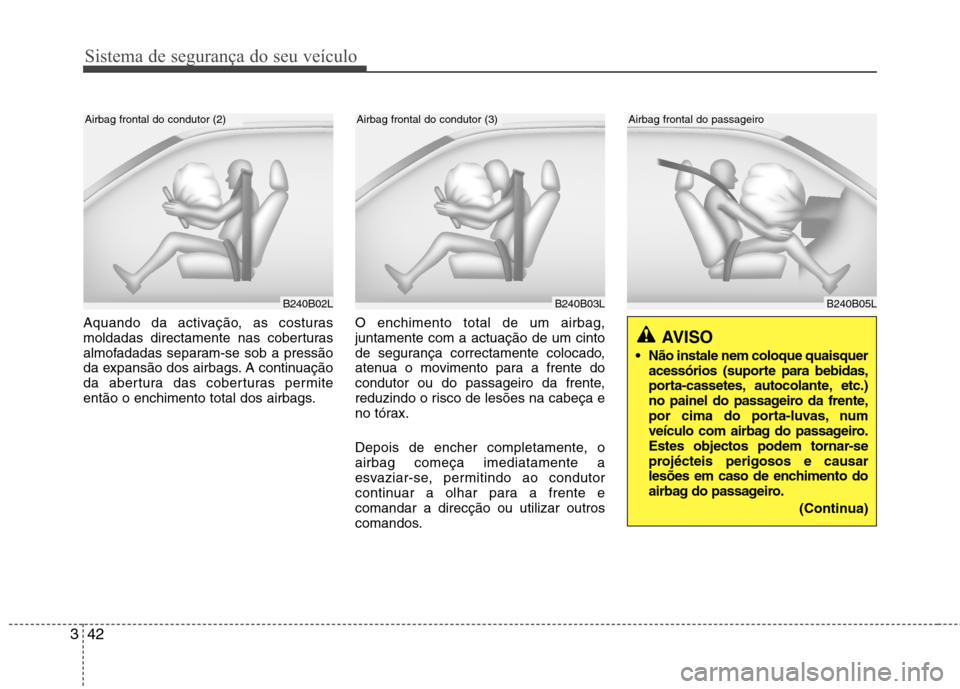

Aquando da activação, as costuras
moldadas directamente nas coberturas
almofadadas separam-se sob a pressão
da expansão dos airbags. A continuação
da abertura das coberturas permite
então o enchimento total dos airbags. O enchimento total de um airbag,juntamente com a actuação de um cinto
de segurança correctamente colocado,
atenua o movimento para a frente do
condutor ou do passageiro da frente,
reduzindo o risco de lesões na cabeça e
no tórax.
Depois de encher completamente, o airbag começa imediatamente a
esvaziar-se, permitindo ao condutor
continuar a olhar para a frente ecomandar a direcção ou utilizar outros
comandos.
B240B02LB240B03L
Airbag frontal do condutor (2)Airbag frontal do condutor (3)
AVISO
Não instale nem coloque quaisquer acessórios (suporte para bebidas,
porta-cassetes, autocolante, etc.)
no painel do passageiro da frente,
por cima do porta-luvas, num
veículo com airbag do passageiro.
Estes objectos podem tornar-se
projécteis perigosos e causar
lesões em caso de enchimento do
airbag do passageiro.
(Continua)
B240B05L
Airbag frontal do passageiro

343
Sistema de segurança do seu veículo

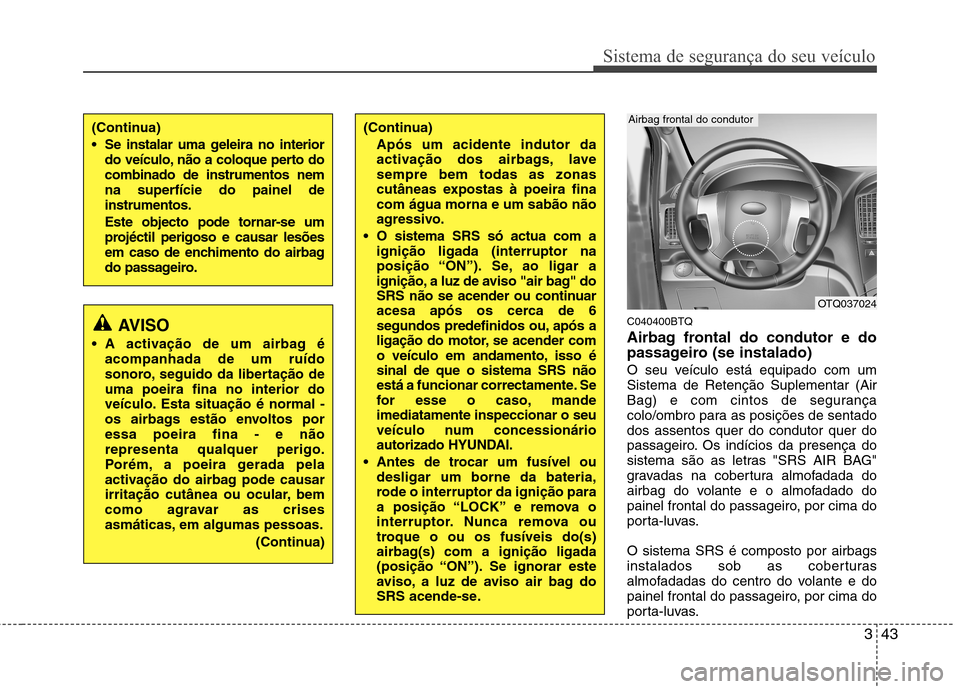

C040400BTQ
Airbag frontal do condutor e do
passageiro (se instalado)
O seu veículo está equipado com um Sistema de Retenção Suplementar (Air
Bag) e com cintos de segurança
colo/ombro para as posições de sentadodos assentos quer do condutor quer do
passageiro. Os indícios da presença do
sistema são as letras "SRS AIR BAG"
gravadas na cobertura almofadada do
airbag do volante e o almofadado do
painel frontal do passageiro, por cima do
porta-luvas. O sistema SRS é composto por airbags
instalados sob as coberturas
almofadadas do centro do volante e do
painel frontal do passageiro, por cima do
porta-luvas.AVISO
A activação de um airbag é acompanhada de um ruído
sonoro, seguido da libertação deuma poeira fina no interior do
veículo. Esta situação é normal -
os airbags estão envoltos poressa poeira fina - e nãorepresenta qualquer perigo.
Porém, a poeira gerada pela
activação do airbag pode causar
irritação cutânea ou ocular, bem
como agravar as crises
asmáticas, em algumas pessoas.
(Continua)
(Continua)Após um acidente indutor da
activação dos airbags, lavesempre bem todas as zonas
cutâneas expostas à poeira finacom água morna e um sabão não
agressivo.
O sistema SRS só actua com a ignição ligada (interruptor na
posição “ON”). Se, ao ligar a
ignição, a luz de aviso "air bag" do
SRS não se acender ou continuar
acesa após os cerca de 6
segundos predefinidos ou, após a
ligação do motor, se acender com
o veículo em andamento, isso ésinal de que o sistema SRS não
está a funcionar correctamente. Se
for esse o caso, mandeimediatamente inspeccionar o seu
veículo num concessionário
autorizado HYUNDAI.
Antes de trocar um fusível ou desligar um borne da bateria,
rode o interruptor da ignição para
a posição “LOCK” e remova o
interruptor. Nunca remova ou
troque o ou os fusíveis do(s)
airbag(s) com a ignição ligada
(posição “ON”). Se ignorar este
aviso, a luz de aviso air bag do
SRS acende-se.(Continua)
Se instalar uma geleira no interior
do veículo, não a coloque perto do combinado de instrumentos nemna superfície do painel deinstrumentos.
Este objecto pode tornar-se um
projéctil perigoso e causar lesões
em caso de enchimento do airbag
do passageiro.
OTQ037024
Airbag frontal do condutor

Sistema de segurança do seu veículo
44
3

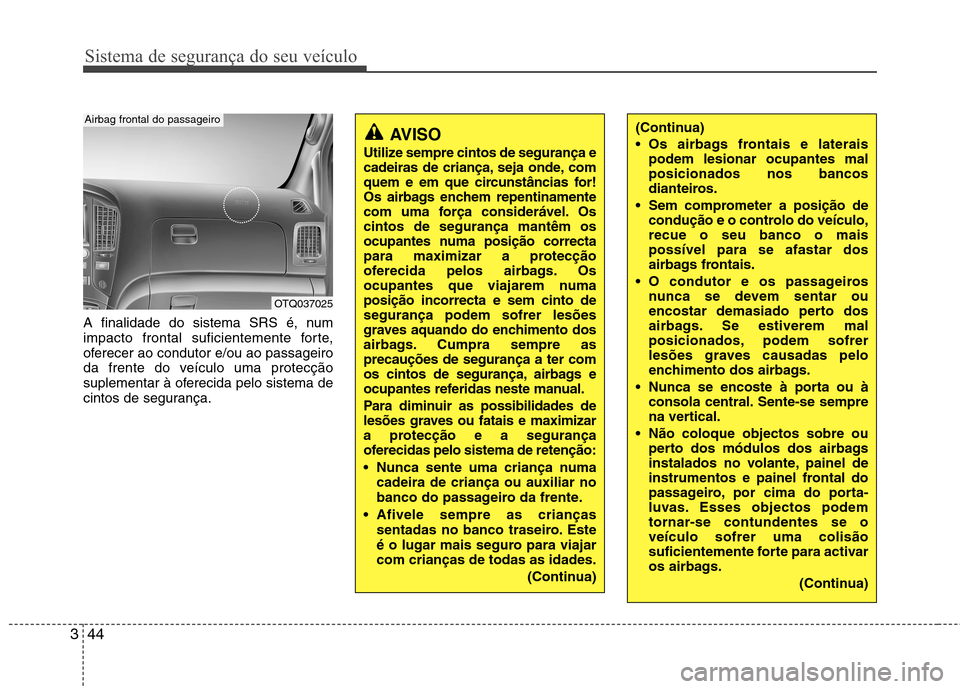

A finalidade do sistema SRS é, num
impacto frontal suficientemente forte,
oferecer ao condutor e/ou ao passageiro
da frente do veículo uma protecção
suplementar à oferecida pelo sistema de
cintos de segurança.
(Continua)
Os airbags frontais e laterais
podem lesionar ocupantes mal posicionados nos bancos
dianteiros.
Sem comprometer a posição de condução e o controlo do veículo,recue o seu banco o maispossível para se afastar dos
airbags frontais.
O condutor e os passageiros nunca se devem sentar ou
encostar demasiado perto dos
airbags. Se estiverem mal
posicionados, podem sofrer
lesões graves causadas pelo
enchimento dos airbags.
Nunca se encoste à porta ou à consola central. Sente-se sempre
na vertical.
Não coloque objectos sobre ou perto dos módulos dos airbags
instalados no volante, painel de
instrumentos e painel frontal do
passageiro, por cima do porta-
luvas. Esses objectos podem
tornar-se contundentes se oveículo sofrer uma colisão
suficientemente forte para activar
os airbags.
(Continua)AVISO
Utilize sempre cintos de segurança e
cadeiras de criança, seja onde, com
quem e em que circunstâncias for!
Os airbags enchem repentinamente
com uma força considerável. Oscintos de segurança mantêm os
ocupantes numa posição correcta
para maximizar a protecção
oferecida pelos airbags. Os
ocupantes que viajarem numaposição incorrecta e sem cinto desegurança podem sofrer lesões
graves aquando do enchimento dos
airbags. Cumpra sempre asprecauções de segurança a ter com
os cintos de segurança, airbags e
ocupantes referidas neste manual.
Para diminuir as possibilidades de
lesões graves ou fatais e maximizar
a protecção e a segurança
oferecidas pelo sistema de retenção:
Nunca sente uma criança numa cadeira de criança ou auxiliar no
banco do passageiro da frente.
Afivele sempre as crianças sentadas no banco traseiro. Este
é o lugar mais seguro para viajarcom crianças de todas as idades.
(Continua)
OTQ037025
Airbag frontal do passageiro

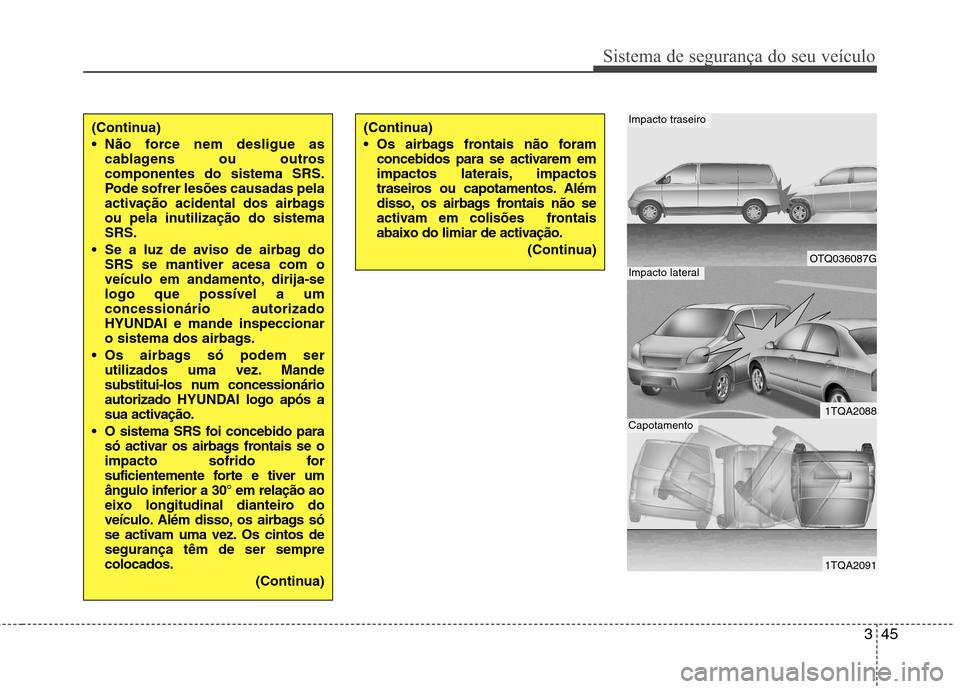

345
Sistema de segurança do seu veículo
(Continua)
Não force nem desligue ascablagens ou outros componentes do sistema SRS.
Pode sofrer lesões causadas pela
activação acidental dos airbags
ou pela inutilização do sistemaSRS.
Se a luz de aviso de airbag do SRS se mantiver acesa com o
veículo em andamento, dirija-selogo que possível a umconcessionário autorizado
HYUNDAI e mande inspeccionar
o sistema dos airbags.
Os airbags só podem ser utilizados uma vez. Mande
substitui-los num concessionárioautorizado HYUNDAI logo após a
sua activação.
O sistema SRS foi concebido para só activar os airbags frontais se o
impacto sofrido for
suficientemente forte e tiver um
ângulo inferior a 30° em relação ao
eixo longitudinal dianteiro do
veículo. Além disso, os airbags só
se activam uma vez. Os cintos desegurança têm de ser semprecolocados.
(Continua)(Continua)
Os airbags frontais não foramconcebidos para se activarem em
impactos laterais, impactos
traseiros ou capotamentos. Além
disso, os airbags frontais não se
activam em colisões frontais
abaixo do limiar de activação.
(Continua)
OTQ036087G
1TQA2088
1TQA2091
Impacto traseiro
Impacto lateral
Capotamento
