2011 Hyundai H-1 (Grand Starex) Manual do proprietário (in Portuguese)

Sistemas e equipamentos do veículo
112
4

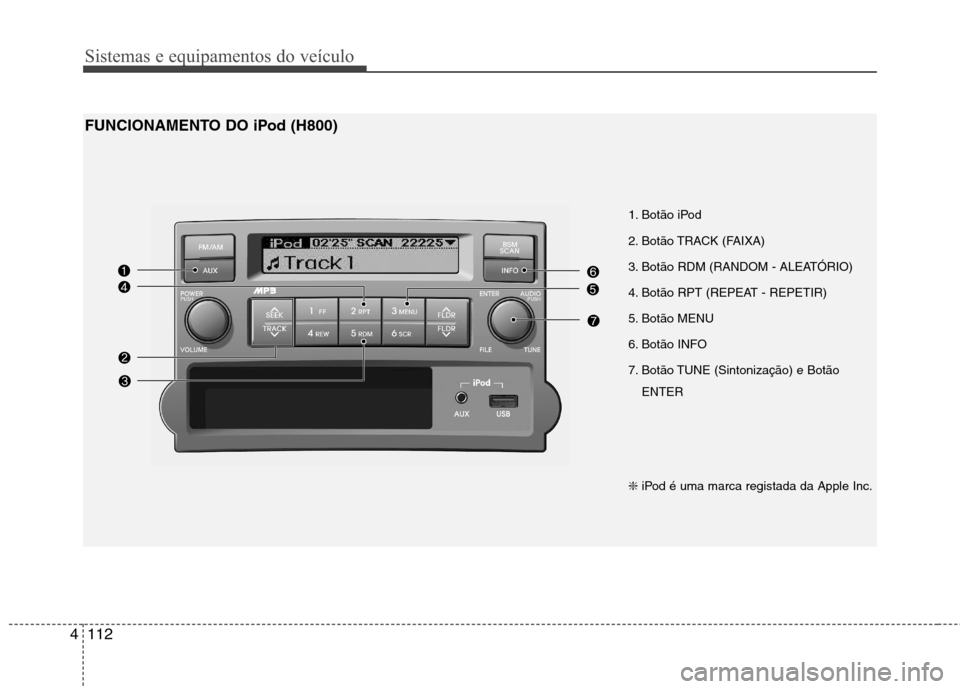

1. Botão iPod
2. Botão TRACK (FAIXA)
3. Botão RDM (RANDOM - ALEATÓRIO)
4. Botão RPT (REPEAT - REPETIR)
5. Botão MENU
6. Botão INFO
7. Botão TUNE (Sintonização) e Botão
ENTER
FUNCIONAMENTO DO iPod (H800)
❇
iPod é uma marca registada da Apple Inc.

4113
Sistemas e equipamentos do veículo
Funcionamento do iPod
Quando o iPod estiver ligado, o ícone
'iPod' será mostrado no canto superioresquerdo do ecrã.
1. Botão iPod
Se o iPod estiver ligado, muda do modo
Rádio para o modo iPod, a fim dereproduzir os ficheiros áudio
armazenados no mesmo.
Se o iPod não estiver ligado, surge a
mensagem "NO Media" durante 3
segundos e regressa ao modo anterior.
2. Botão TRACK (FAIXA)
Pressione o botão [TRACK ] por umtempo inferior a 0,8 segundos para ouvir desde o início a música que está
a ser reproduzida no momento.Pressione o botão por um tempo
inferior a 0,8 segundos e prima de
novo durante 1 segundo, para mudar
para a faixa anterior e reproduzi-la.
Prima o botão durante 0,8 segundos
ou mais para ouvir a música anterior,
em velocidade rápida.
Pressione o botão [SEEK ] por um tempo inferior a 0,8 segundos para
passar à faixa seguinte. Pressione o
botão durante 0,8 segundos ou mais
para ouvir a música seguinte, em
velocidade rápida. 3. Botão RDM
(RANDOM - ALEATÓRIO)
Pressione o botão por um tempo inferior
a 0,8 segundos para iniciar ou parar a
reprodução aleatória das músicas
pertencentes à categoria pretendida.
Pressione o botão durante mais de 0,8
segundos para reproduzir
aleatoriamente todas as músicas do
álbum guardado no iPod. Prima o botão
uma vez mais para cancelar este modo.
4. Botão RPT (REPEAT - REPETIR)
Repete a música que está a ser
reproduzida no momento.
5. Botão MENU
Passa da categoria a ser reproduzida
actualmente para a categoria superior do
iPod. Para mover (reproduzir) para a
categoria (ficheiro) visualizado, prima o
botão MENU (preset6). Poderá explorar
a categoria inferior à categoria
seleccionada. A ordem das categorias
do iPod é SONG (CANÇÃO), ALBUMS
(ÁLBUNS), ARTISTS (ARTISTAS),
GENRES (GÉNEROS), e iPod. 6. Botão INFO
Mostra a informação que está no ficheiro
em reprodução no momento, pela
seguinte ordem: TITLE (Título)
➟
ARTIST (Artista) ➟ALBUM (Álbum) ➟
NORMAL DISPLAY (Reprodução
normal) ➟TITLE (Título) ➟... (Não
mostra qualquer informação de ficheiro,se a música não possuir qualquer
informação).
7. Botão TUNE (Sintonização) e
Botão ENTER
Quando rodar o botão no sentido
horário, irá visualizar as músicas
(categorias) a seguir à música que estáa ser reproduzida no momento
(categoria no mesmo nível). Para além
disso, quando roda o botão no sentido
anti-horário visualizará as músicas
(categoria) anteriores à música a ser
reproduzida no momento (a categoria ao
mesmo nível). Para ouvir a música
visualizada na categoria musical, prima
o botão para ir para a músicaseleccionada e reproduzi-la.

Sistemas e equipamentos do veículo
114
4
✽✽

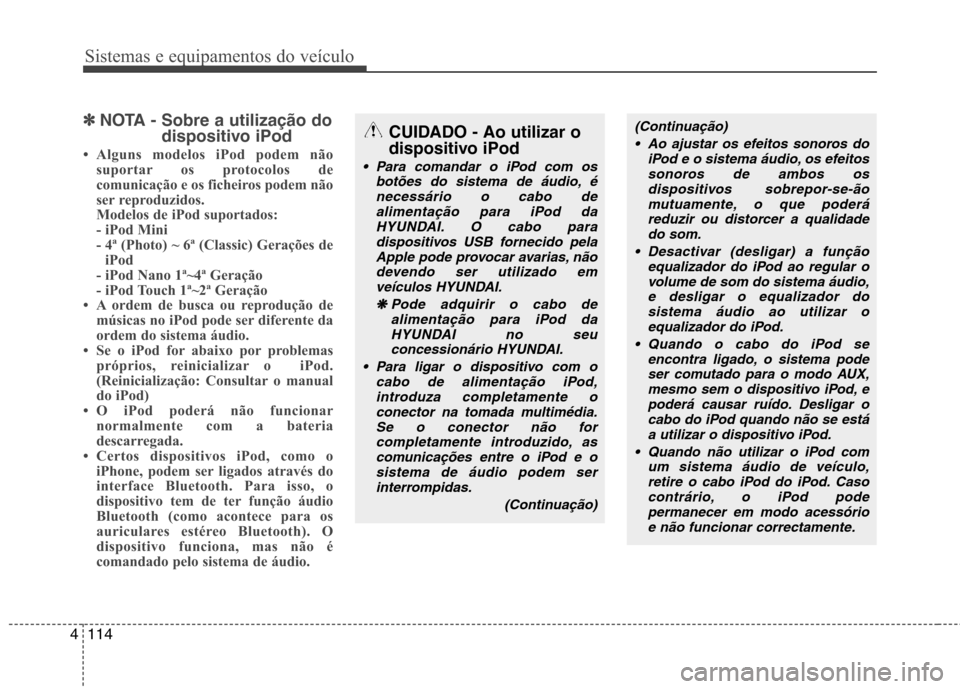

NOTA - Sobre a utilização do
dispositivo iPod
 Alguns modelos iPod podem não suportar os protocolos de
comunicação e os ficheiros podem não
ser reproduzidos.
Modelos de iPod suportados:
- iPod Mini
- 4ª (Photo) ~ 6ª (Classic) Gerações deiPod
- iPod Nano 1ª~4ª Geração
- iPod Touch 1ª~2ª Geração
 A ordem de busca ou reprodução de
músicas no iPod pode ser diferente da
ordem do sistema áudio.
 Se o iPod for abaixo por problemas próprios, reinicializar o iPod.
(Reinicialização: Consultar o manual
do iPod)
 O iPod poderá não funcionar normalmente com a bateria
descarregada.
 Certos dispositivos iPod, como o
iPhone, podem ser ligados através do
interface Bluetooth. Para isso, o
dispositivo tem de ter função áudio
Bluetooth (como acontece para os
auriculares estéreo Bluetooth). O
dispositivo funciona, mas não é
comandado pelo sistema de áudio.CUIDADO - Ao utilizar o
dispositivo iPod
Para comandar o iPod com os
botões do sistema de áudio, é
necessário o cabo dealimentação para iPod daHYUNDAI. O cabo para dispositivos USB fornecido pela
Apple pode provocar avarias, nãodevendo ser utilizado emveículos HYUNDAI.
❋
❋ Pode adquirir o cabo de
alimentação para iPod da HYUNDAI no seuconcessionário HYUNDAI.
Para ligar o dispositivo com o cabo de alimentação iPod,
introduza completamente oconector na tomada multimédia.Se o conector não for completamente introduzido, as
comunicações entre o iPod e osistema de áudio podem serinterrompidas.
(Continuação)
(Continuação) Ao ajustar os efeitos sonoros do iPod e o sistema áudio, os efeitossonoros de ambos osdispositivos sobrepor-se-ão
mutuamente, o que poderáreduzir ou distorcer a qualidade do som.
Desactivar (desligar) a função equalizador do iPod ao regular ovolume de som do sistema áudio,e desligar o equalizador dosistema áudio ao utilizar o
equalizador do iPod.
Quando o cabo do iPod se encontra ligado, o sistema podeser comutado para o modo AUX,mesmo sem o dispositivo iPod, e
poderá causar ruído. Desligar ocabo do iPod quando não se estáa utilizar o dispositivo iPod.
Quando não utilizar o iPod com um sistema áudio de veículo,retire o cabo iPod do iPod. Casocontrário, o iPod podepermanecer em modo acessório
e não funcionar correctamente.

4115
Sistemas e equipamentos do veículo

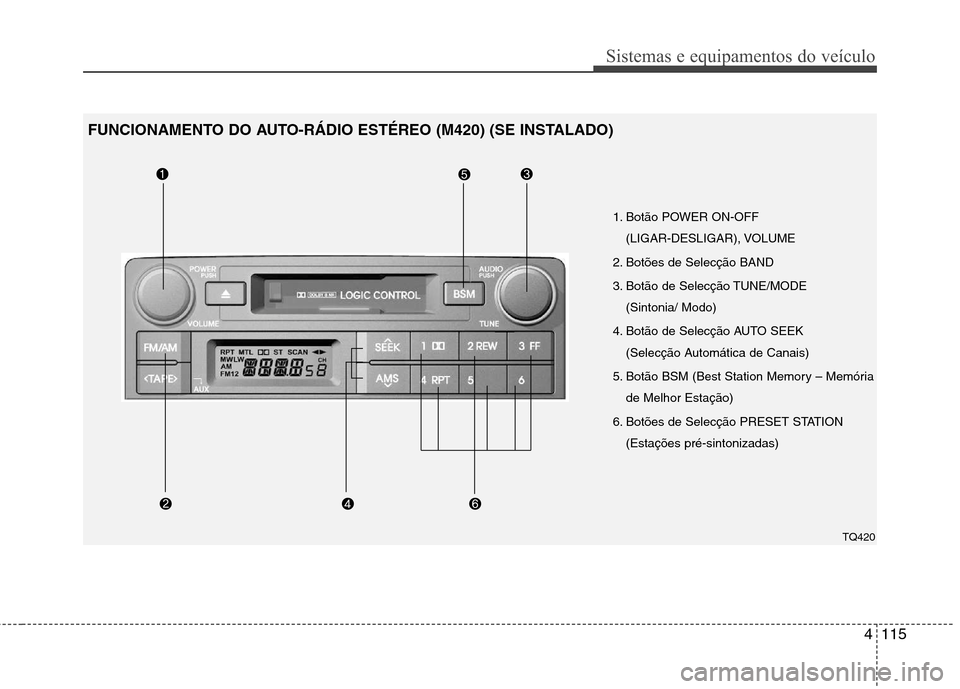

1. Botão POWER ON-OFF (LIGAR-DESLIGAR), VOLUME
2. Botões de Selecção BAND
3. Botão de Selecção TUNE/MODE (Sintonia/ Modo)
4. Botão de Selecção AUTO SEEK (Selecção Automática de Canais)
5. Botão BSM (Best Station Memory – Memória de Melhor Estação)
6. Botões de Selecção PRESET STATION (Estações pré-sintonizadas)
TQ420
FUNCIONAMENTO DO AUTO-RÁDIO ESTÉREO (M420) (SE INSTALADO)

Sistemas e equipamentos do veículo
116
4

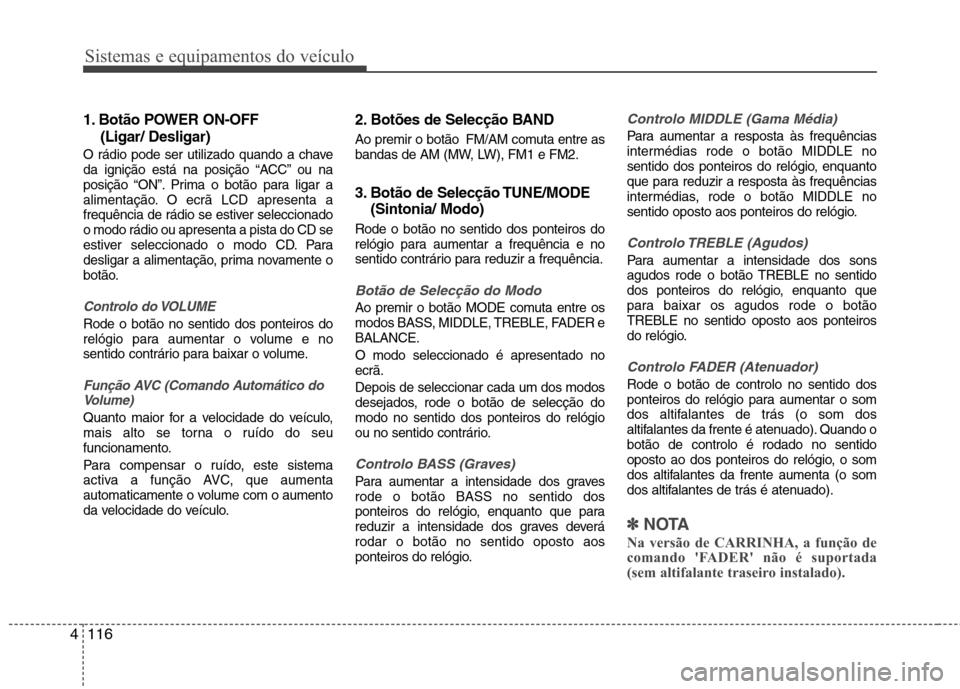

1. Botão POWER ON-OFF
(Ligar/ Desligar)
O rádio pode ser utilizado quando a chave
da ignição está na posição “ACC” ou na
posição “ON”. Prima o botão para ligar a
alimentação. O ecrã LCD apresenta a
frequência de rádio se estiver seleccionadoo modo rádio ou apresenta a pista do CD se
estiver seleccionado o modo CD. Para
desligar a alimentação, prima novamente o
botão.
Controlo do VOLUME
Rode o botão no sentido dos ponteiros do
relógio para aumentar o volume e no
sentido contrário para baixar o volume.
Função AVC (Comando Automático do Volume)
Quanto maior for a velocidade do veículo,
mais alto se torna o ruído do seu
funcionamento.
Para compensar o ruído, este sistema
activa a função AVC, que aumenta
automaticamente o volume com o aumento
da velocidade do veículo. 2. Botões de Selecção BAND
Ao premir o botão FM/AM comuta entre as
bandas de AM (MW, LW), FM1 e FM2.
3. Botão de Selecção TUNE/MODE
(Sintonia/ Modo)
Rode o botão no sentido dos ponteiros do
relógio para aumentar a frequência e no
sentido contrário para reduzir a frequência.
Botão de Selecção do Modo
Ao premir o botão MODE comuta entre os
modos BASS, MIDDLE, TREBLE, FADER eBALANCE. O modo seleccionado é apresentado no ecrã. Depois de seleccionar cada um dos modos
desejados, rode o botão de selecção domodo no sentido dos ponteiros do relógio
ou no sentido contrário.
Controlo BASS (Graves)
Para aumentar a intensidade dos graves rode o botão BASS no sentido dos
ponteiros do relógio, enquanto que para
reduzir a intensidade dos graves deverárodar o botão no sentido oposto aos
ponteiros do relógio.
Controlo MIDDLE (Gama Média)
Para aumentar a resposta às frequências
intermédias rode o botão MIDDLE no
sentido dos ponteiros do relógio, enquanto
que para reduzir a resposta às frequências
intermédias, rode o botão MIDDLE no
sentido oposto aos ponteiros do relógio.
Controlo TREBLE (Agudos)
Para aumentar a intensidade dos sons
agudos rode o botão TREBLE no sentido
dos ponteiros do relógio, enquanto que
para baixar os agudos rode o botãoTREBLE no sentido oposto aos ponteiros
do relógio.
Controlo FADER (Atenuador)
Rode o botão de controlo no sentido dos
ponteiros do relógio para aumentar o som
dos altifalantes de trás (o som dos
altifalantes da frente é atenuado). Quando obotão de controlo é rodado no sentido
oposto ao dos ponteiros do relógio, o som
dos altifalantes da frente aumenta (o som
dos altifalantes de trás é atenuado).
✽✽ NOTA
Na versão de CARRINHA, a função de
comando 'FADER' não é suportada
(sem altifalante traseiro instalado).

4117
Sistemas e equipamentos do veículo

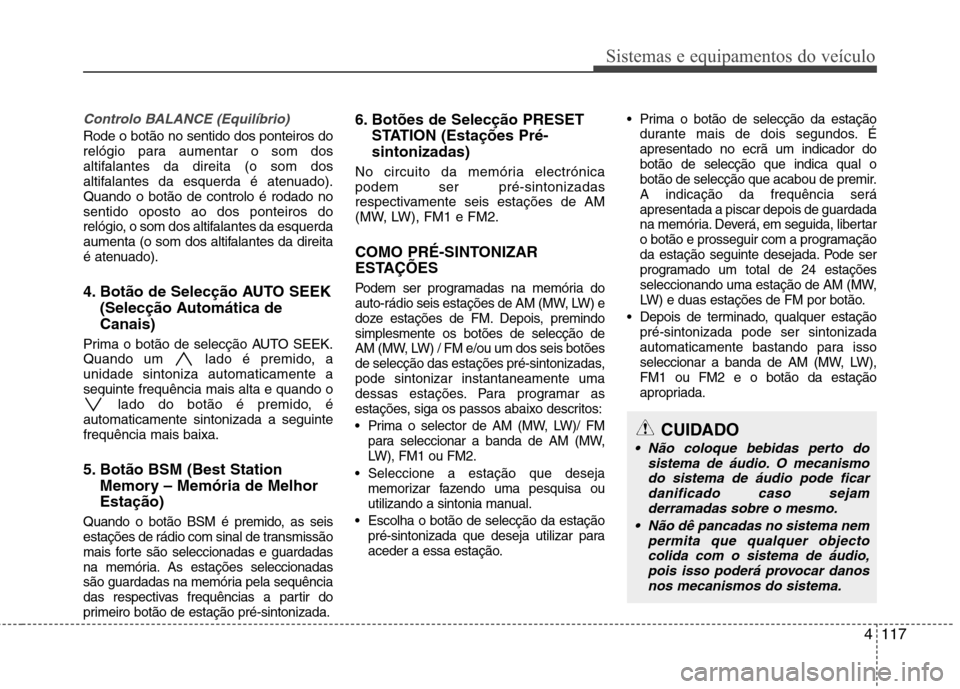

Controlo BALANCE (Equilíbrio)
Rode o botão no sentido dos ponteiros do
relógio para aumentar o som dos
altifalantes da direita (o som dos
altifalantes da esquerda é atenuado).Quando o botão de controlo é rodado nosentido oposto ao dos ponteiros do
relógio, o som dos altifalantes da esquerda
aumenta (o som dos altifalantes da direita
é atenuado).
4. Botão de Selecção AUTO SEEK(Selecção Automática de Canais)
Prima o botão de selecção AUTO SEEK.
Quando um lado é premido, aunidade sintoniza automaticamente aseguinte frequência mais alta e quando o lado do botão é premido, é
automaticamente sintonizada a seguintefrequência mais baixa.
5. Botão BSM (Best Station
Memory – Memória de Melhor Estação)
Quando o botão BSM é premido, as seis
estações de rádio com sinal de transmissão
mais forte são seleccionadas e guardadas
na memória. As estações seleccionadas
são guardadas na memória pela sequência
das respectivas frequências a partir do
primeiro botão de estação pré-sintonizada.
6. Botões de Selecção PRESETSTATION (Estações Pré- sintonizadas)
No circuito da memória electrónica podem ser pré-sintonizadas
respectivamente seis estações de AM
(MW, LW), FM1 e FM2.
COMO PRÉ-SINTONIZAR
ESTAÇÕES
Podem ser programadas na memória do
auto-rádio seis estações de AM (MW, LW) e
doze estações de FM. Depois, premindosimplesmente os botões de selecção de
AM (MW, LW) / FM e/ou um dos seis botões
de selecção das estações pré-sintonizadas,pode sintonizar instantaneamente uma
dessas estações. Para programar as
estações, siga os passos abaixo descritos:
Prima o selector de AM (MW, LW)/ FM para seleccionar a banda de AM (MW,
LW), FM1 ou FM2.
Seleccione a estação que deseja memorizar fazendo uma pesquisa ou
utilizando a sintonia manual.
Escolha o botão de selecção da estação pré-sintonizada que deseja utilizar para
aceder a essa estação. Prima o botão de selecção da estação
durante mais de dois segundos. Éapresentado no ecrã um indicador dobotão de selecção que indica qual o
botão de selecção que acabou de premir.A indicação da frequência seráapresentada a piscar depois de guardada
na memória. Deverá, em seguida, libertar
o botão e prosseguir com a programação
da estação seguinte desejada. Pode ser
programado um total de 24 estações
seleccionando uma estação de AM (MW,
LW) e duas estações de FM por botão.
Depois de terminado, qualquer estação pré-sintonizada pode ser sintonizada
automaticamente bastando para isso
seleccionar a banda de AM (MW, LW),FM1 ou FM2 e o botão da estação
apropriada.
CUIDADO
Não coloque bebidas perto do
sistema de áudio. O mecanismodo sistema de áudio pode ficar danificado caso sejamderramadas sobre o mesmo.
Não dê pancadas no sistema nem permita que qualquer objectocolida com o sistema de áudio,pois isso poderá provocar danos
nos mecanismos do sistema.

Sistemas e equipamentos do veículo
118
4

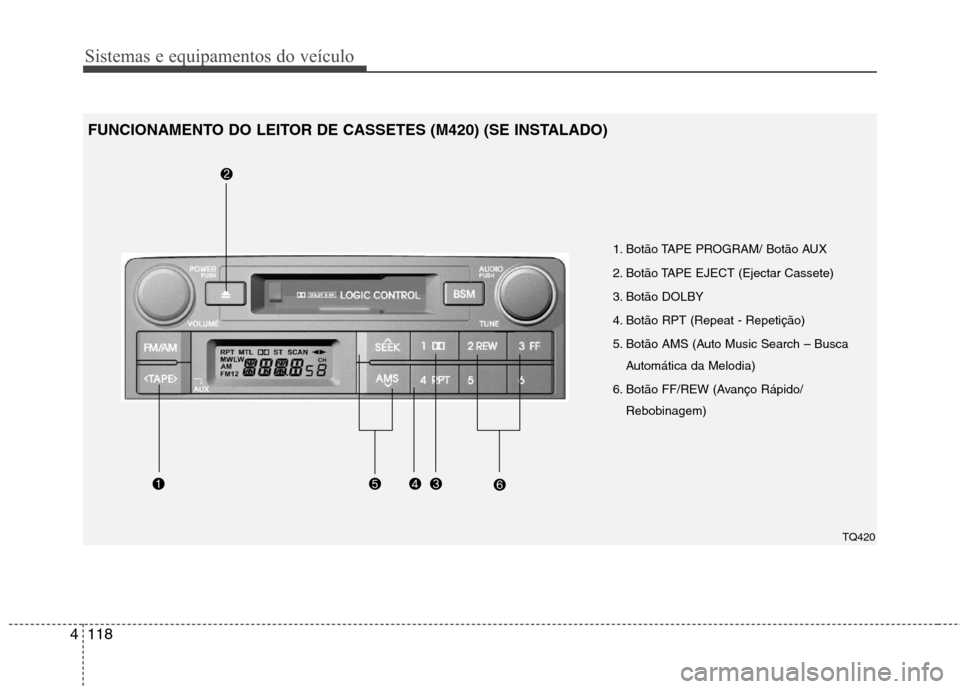

1. Botão TAPE PROGRAM/ Botão AUX
2. Botão TAPE EJECT (Ejectar Cassete)
3. Botão DOLBY
4. Botão RPT (Repeat - Repetição)
5. Botão AMS (Auto Music Search – Busca
Automática da Melodia)
6. Botão FF/REW (Avanço Rápido/ Rebobinagem)
FUNCIONAMENTO DO LEITOR DE CASSETES (M420) (SE INSTALADO)
TQ420

4119
Sistemas e equipamentos do veículo

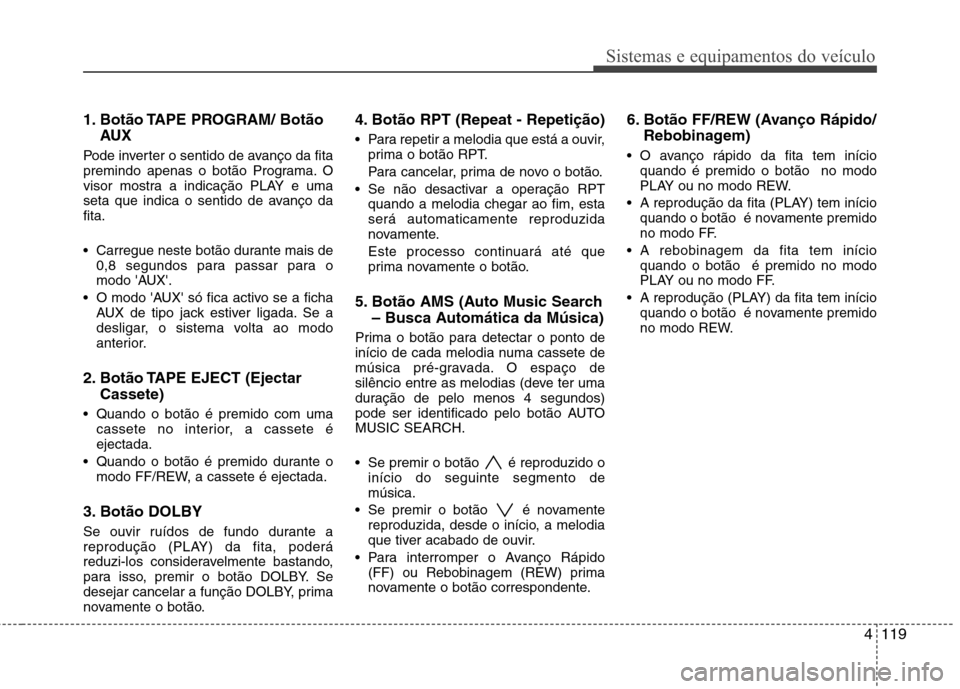

1. Botão TAPE PROGRAM/ BotãoAUX
Pode inverter o sentido de avanço da fita
premindo apenas o botão Programa. O
visor mostra a indicação PLAY e uma
seta que indica o sentido de avanço dafita.
Carregue neste botão durante mais de 0,8 segundos para passar para o
modo 'AUX'.
O modo 'AUX' só fica activo se a ficha AUX de tipo jack estiver ligada. Se a
desligar, o sistema volta ao modo
anterior.
2. Botão TAPE EJECT (Ejectar Cassete)
Quando o botão é premido com uma cassete no interior, a cassete éejectada.
Quando o botão é premido durante o modo FF/REW, a cassete é ejectada.
3. Botão DOLBY
Se ouvir ruídos de fundo durante a
reprodução (PLAY) da fita, poderá
reduzi-los consideravelmente bastando,
para isso, premir o botão DOLBY. Se
desejar cancelar a função DOLBY, prima
novamente o botão. 4. Botão RPT (Repeat - Repetição)
Para repetir a melodia que está a ouvir,
prima o botão RPT.
Para cancelar, prima de novo o botão.
Se não desactivar a operação RPT quando a melodia chegar ao fim, esta será automaticamente reproduzida
novamente.
Este processo continuará até que
prima novamente o botão.
5. Botão AMS (Auto Music Search – Busca Automática da Música)
Prima o botão para detectar o ponto de
início de cada melodia numa cassete de
música pré-gravada. O espaço de
silêncio entre as melodias (deve ter uma
duração de pelo menos 4 segundos)
pode ser identificado pelo botão AUTOMUSIC SEARCH.
Se premir o botão é reproduzido o início do seguinte segmento de música.
Se premir o botão é novamente reproduzida, desde o início, a melodia
que tiver acabado de ouvir.
Para interromper o Avanço Rápido (FF) ou Rebobinagem (REW) prima
novamente o botão correspondente. 6. Botão FF/REW (Avanço Rápido/
Rebobinagem)
O avanço rápido da fita tem início quando é premido o botão no modo
PLAY ou no modo REW.
A reprodução da fita (PLAY) tem início quando o botão é novamente premido
no modo FF.
A rebobinagem da fita tem início quando o botão é premido no modo
PLAY ou no modo FF.
A reprodução (PLAY) da fita tem início quando o botão é novamente premido
no modo REW.
