2011 Hyundai H-1 (Grand Starex) Manual do proprietário (in Portuguese)

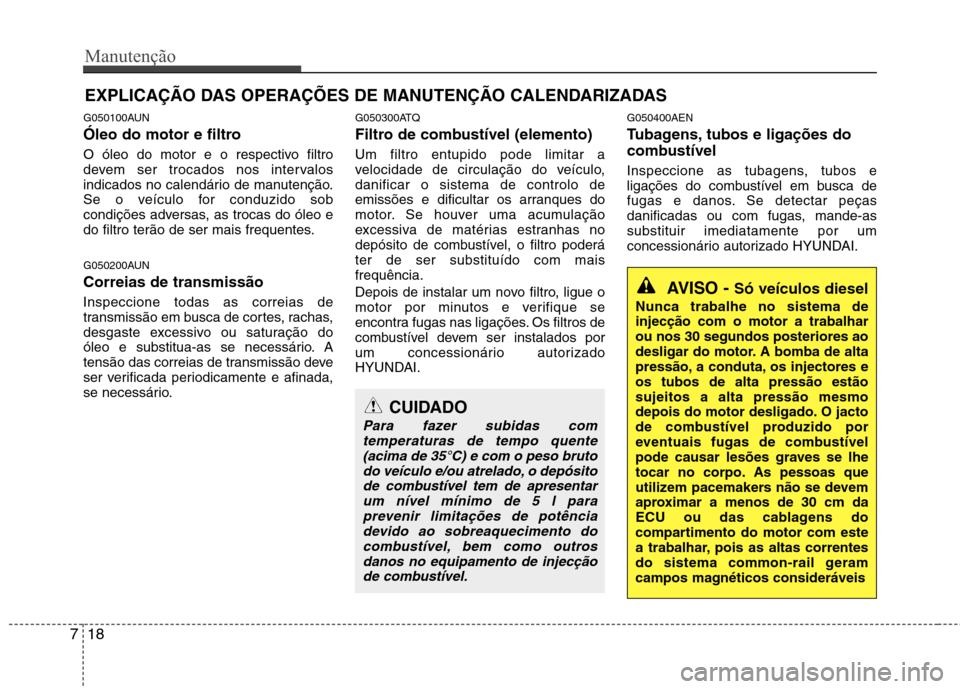

Manutenção
18
7
EXPLICAÇÃO DAS OPERAÇÕES DE MANUTENÇÃO CALENDARIZADAS
G050100AUN
Óleo do motor e filtro
O óleo do motor e o respectivo filtro
devem ser trocados nos intervalos
indicados no calendário de manutenção.
Se o veículo for conduzido sob
condições adversas, as trocas do óleo e
do filtro terão de ser mais frequentes.
G050200AUN Correias de transmissão Inspeccione todas as correias de
transmissão em busca de cortes, rachas,
desgaste excessivo ou saturação do
óleo e substitua-as se necessário. A
tensão das correias de transmissão deve
ser verificada periodicamente e afinada,
se necessário. G050300ATQ
Filtro de combustível (elemento) Um filtro entupido pode limitar a
velocidade de circulação do veículo,danificar o sistema de controlo de
emissões e dificultar os arranques do
motor. Se houver uma acumulação
excessiva de matérias estranhas no
depósito de combustível, o filtro poderáter de ser substituído com maisfrequência.
Depois de instalar um novo filtro, ligue o
motor por minutos e verifique se
encontra fugas nas ligações. Os filtros de
combustível devem ser instalados por
um concessionário autorizado
HYUNDAI.
G050400AEN
Tubagens, tubos e ligações do
combustível
Inspeccione as tubagens, tubos e
ligações do combustível em busca de
fugas e danos. Se detectar peças
danificadas ou com fugas, mande-assubstituir imediatamente por um
concessionário autorizado HYUNDAI.
AVISO -
Só veículos diesel
Nunca trabalhe no sistema de injecção com o motor a trabalharou nos 30 segundos posteriores ao
desligar do motor. A bomba de alta
pressão, a conduta, os injectores eos tubos de alta pressão estãosujeitos a alta pressão mesmo
depois do motor desligado. O jacto
de combustível produzido por
eventuais fugas de combustível
pode causar lesões graves se lhe
tocar no corpo. As pessoas que
utilizem pacemakers não se devem
aproximar a menos de 30 cm da
ECU ou das cablagens do
compartimento do motor com este
a trabalhar, pois as altas correntes
do sistema common-rail geram
campos magnéticos consideráveis
CUIDADO
Para fazer subidas com temperaturas de tempo quente(acima de 35°C) e com o peso bruto
do veículo e/ou atrelado, o depósitode combustível tem de apresentarum nível mínimo de 5 l paraprevenir limitações de potência
devido ao sobreaquecimento docombustível, bem como outrosdanos no equipamento de injecçãode combustível.

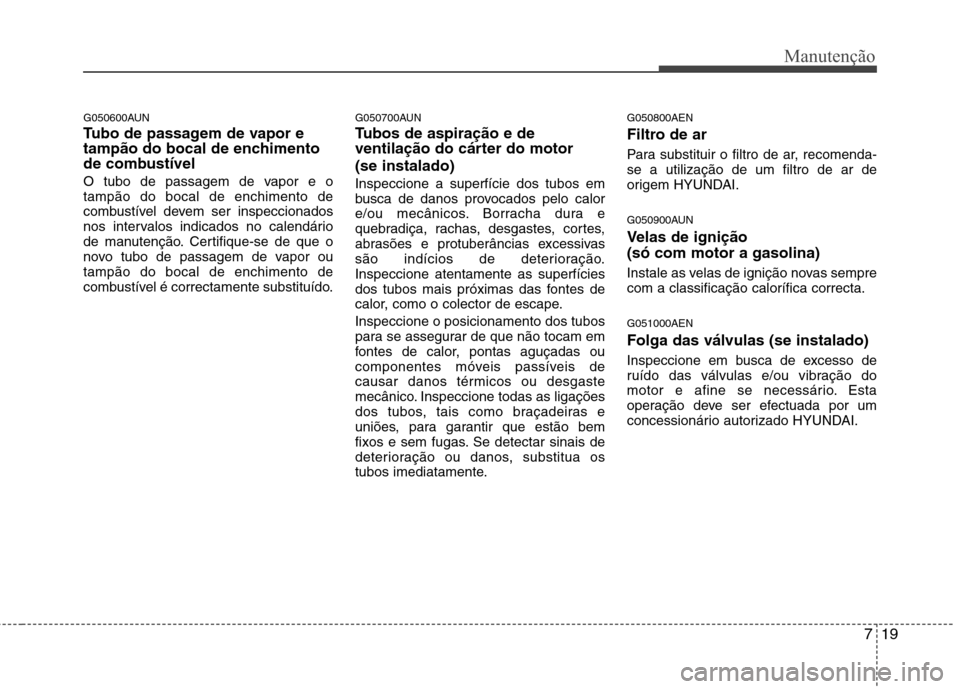

719
Manutenção
G050600AUN
Tubo de passagem de vapor e
tampão do bocal de enchimento
de combustível
O tubo de passagem de vapor e o tampão do bocal de enchimento de
combustível devem ser inspeccionados
nos intervalos indicados no calendário
de manutenção. Certifique-se de que o
novo tubo de passagem de vapor outampão do bocal de enchimento de
combustível é correctamente substituído.G050700AUN
Tubos de aspiração e de
ventilação do cárter do motor (se instalado)Inspeccione a superfície dos tubos em
busca de danos provocados pelo calor
e/ou mecânicos. Borracha dura e
quebradiça, rachas, desgastes, cortes,
abrasões e protuberâncias excessivas
são indícios de deterioração.Inspeccione atentamente as superfícies
dos tubos mais próximas das fontes de
calor, como o colector de escape. Inspeccione o posicionamento dos tubos
para se assegurar de que não tocam em
fontes de calor, pontas aguçadas ou
componentes móveis passíveis de
causar danos térmicos ou desgaste
mecânico. Inspeccione todas as ligações
dos tubos, tais como braçadeiras e
uniões, para garantir que estão bem
fixos e sem fugas. Se detectar sinais de
deterioração ou danos, substitua os
tubos imediatamente.G050800AEN
Filtro de ar
Para substituir o filtro de ar, recomenda- se a utilização de um filtro de ar de
origem HYUNDAI.
G050900AUN
Velas de ignição (só com motor a gasolina)
Instale as velas de ignição novas sempre com a classificação calorífica correcta. G051000AEN Folga das válvulas (se instalado)
Inspeccione em busca de excesso de
ruído das válvulas e/ou vibração do
motor e afine se necessário. Esta
operação deve ser efectuada por um
concessionário autorizado HYUNDAI.

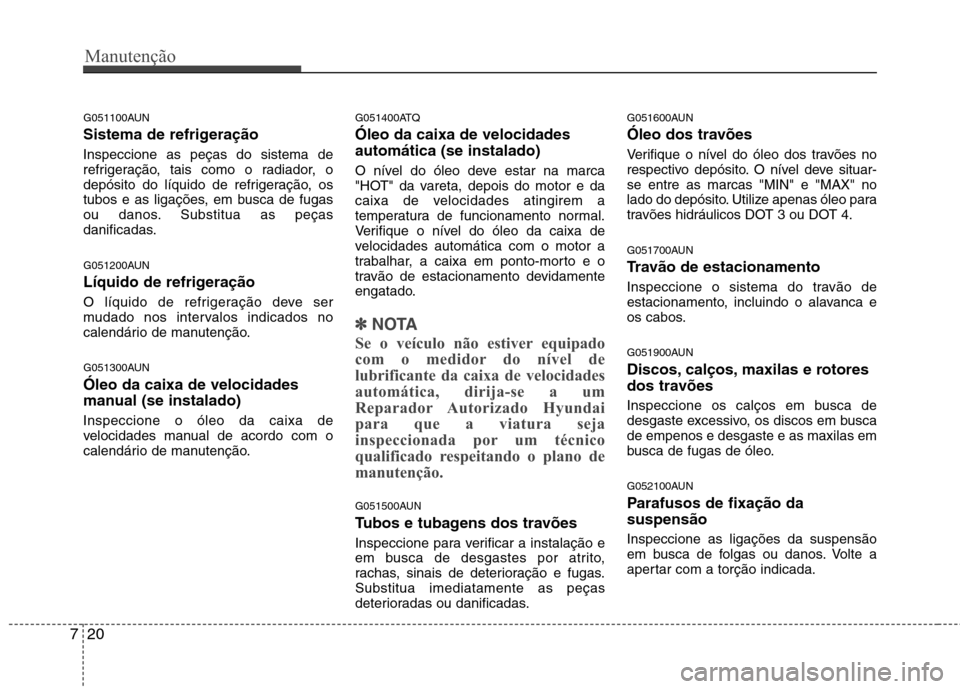

Manutenção
20
7
G051100AUN
Sistema de refrigeração Inspeccione as peças do sistema de
refrigeração, tais como o radiador, o
depósito do líquido de refrigeração, os
tubos e as ligações, em busca de fugas
ou danos. Substitua as peças
danificadas.
G051200AUN
Líquido de refrigeração
O líquido de refrigeração deve ser
mudado nos intervalos indicados no
calendário de manutenção.
G051300AUN Óleo da caixa de velocidades
manual (se instalado) Inspeccione o óleo da caixa de
velocidades manual de acordo com o
calendário de manutenção. G051400ATQ Óleo da caixa de velocidades automática (se instalado)
O nível do óleo deve estar na marca
"HOT" da vareta, depois do motor e da
caixa de velocidades atingirem a
temperatura de funcionamento normal.
Verifique o nível do óleo da caixa de
velocidades automática com o motor a
trabalhar, a caixa em ponto-morto e o
travão de estacionamento devidamente
engatado.
✽✽
NOTA
Se o veículo não estiver equipado
com o medidor do nível de
lubrificante da caixa de velocidades
automática, dirija-se a um
Reparador Autorizado Hyundai
para que a viatura seja
inspeccionada por um técnico
qualificado respeitando o plano de
manutenção.
G051500AUN
Tubos e tubagens dos travões
Inspeccione para verificar a instalação e
em busca de desgastes por atrito,
rachas, sinais de deterioração e fugas.Substitua imediatamente as peças
deterioradas ou danificadas. G051600AUN
Óleo dos travões
Verifique o nível do óleo dos travões no
respectivo depósito. O nível deve situar-se entre as marcas "MIN" e "MAX" no
lado do depósito. Utilize apenas óleo para
travões hidráulicos DOT 3 ou DOT 4.
G051700AUN
Travão de estacionamento
Inspeccione o sistema do travão de
estacionamento, incluindo o alavanca e
os cabos.
G051900AUN
Discos, calços, maxilas e rotores
dos travões
Inspeccione os calços em busca de
desgaste excessivo, os discos em buscade empenos e desgaste e as maxilas em
busca de fugas de óleo.
G052100AUN
Parafusos de fixação da suspensão Inspeccione as ligações da suspensão
em busca de folgas ou danos. Volte a
apertar com a torção indicada.

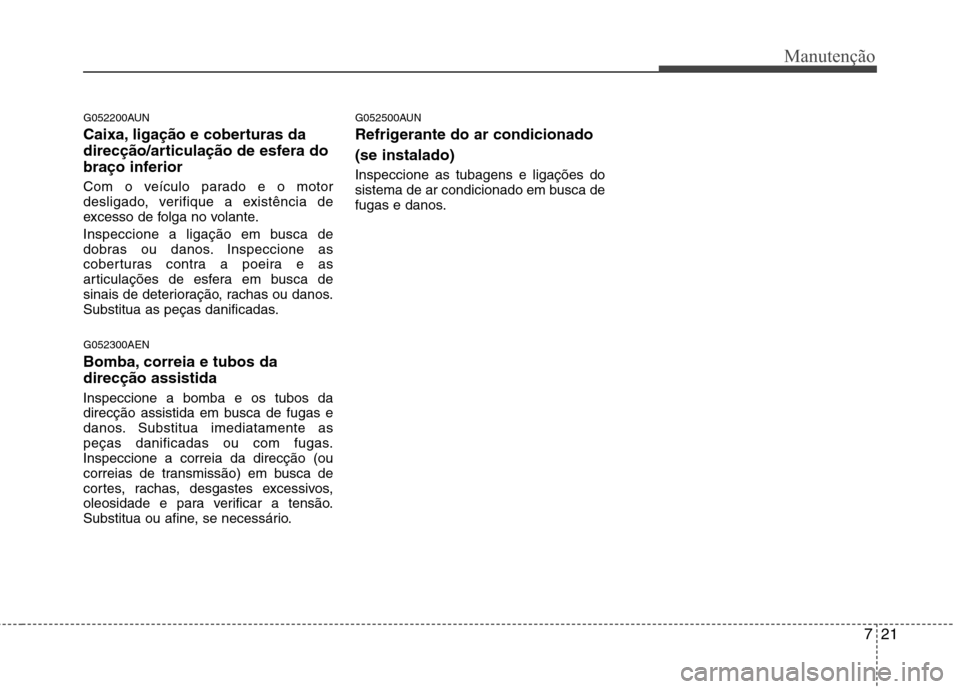

721
Manutenção
G052200AUN
Caixa, ligação e coberturas da
direcção/articulação de esfera do
braço inferior
Com o veículo parado e o motor
desligado, verifique a existência de
excesso de folga no volante.
Inspeccione a ligação em busca de
dobras ou danos. Inspeccione as
coberturas contra a poeira e as
articulações de esfera em busca de
sinais de deterioração, rachas ou danos.
Substitua as peças danificadas. G052300AEN
Bomba, correia e tubos da direcção assistida Inspeccione a bomba e os tubos da
direcção assistida em busca de fugas e
danos. Substitua imediatamente as
peças danificadas ou com fugas.Inspeccione a correia da direcção (ou
correias de transmissão) em busca de
cortes, rachas, desgastes excessivos,
oleosidade e para verificar a tensão.
Substitua ou afine, se necessário.G052500AUN
Refrigerante do ar condicionado (se instalado) Inspeccione as tubagens e ligações do
sistema de ar condicionado em busca de
fugas e danos.

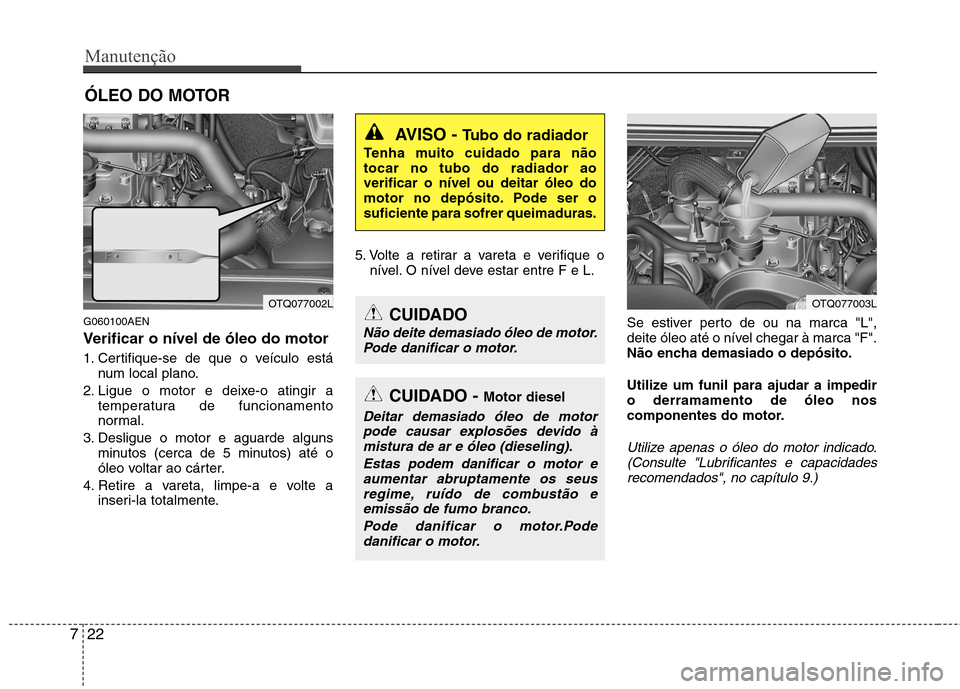

Manutenção
22
7
ÓLEO DO MOTOR
G060100AEN
Verificar o nível de óleo do motor
1. Certifique-se de que o veículo está num local plano.
2. Ligue o motor e deixe-o atingir a temperatura de funcionamento
normal.
3. Desligue o motor e aguarde alguns minutos (cerca de 5 minutos) até o
óleo voltar ao cárter.
4. Retire a vareta, limpe-a e volte a inseri-la totalmente. 5. Volte a retirar a vareta e verifique o
nível. O nível deve estar entre F e L.
Se estiver perto de ou na marca "L",
deite óleo até o nível chegar à marca "F".
Não encha demasiado o depósito.
Utilize um funil para ajudar a impedir o derramamento de óleo nos
componentes do motor.
Utilize apenas o óleo do motor indicado.(Consulte "Lubrificantes e capacidades recomendados", no capítulo 9.)
AVISO - Tubo do radiador
Tenha muito cuidado para não tocar no tubo do radiador aoverificar o nível ou deitar óleo do
motor no depósito. Pode ser osuficiente para sofrer queimaduras.
OTQ077002LOTQ077003LCUIDADO
Não deite demasiado óleo de motor. Pode danificar o motor.
CUIDADO - Motor diesel
Deitar demasiado óleo de motor
pode causar explosões devido àmistura de ar e óleo (dieseling).
Estas podem danificar o motor eaumentar abruptamente os seusregime, ruído de combustão e emissão de fumo branco.
Pode danificar o motor.Podedanificar o motor.

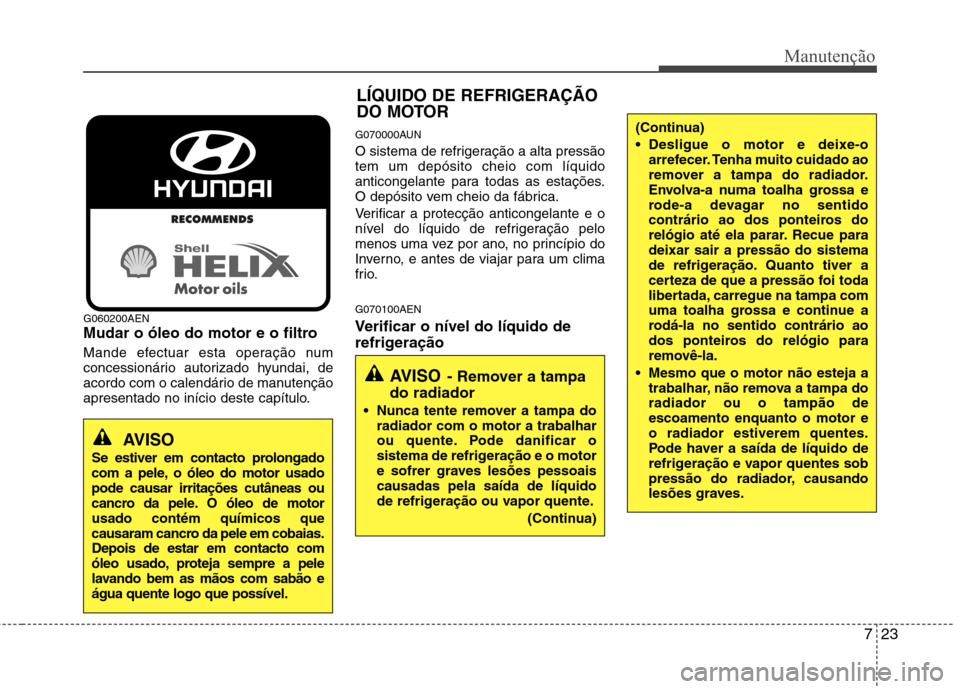

723
Manutenção
G060200AEN
Mudar o óleo do motor e o filtro
Mande efectuar esta operação num
concessionário autorizado hyundai, de
acordo com o calendário de manutenção
apresentado no início deste capítulo.G070000AUN
O sistema de refrigeração a alta pressão tem um depósito cheio com líquido
anticongelante para todas as estações.
O depósito vem cheio da fábrica.
Verificar a protecção anticongelante e o
nível do líquido de refrigeração pelo
menos uma vez por ano, no princípio do
Inverno, e antes de viajar para um clima
frio. G070100AEN
Verificar o nível do líquido de
refrigeração
AVISO
Se estiver em contacto prolongado
com a pele, o óleo do motor usadopode causar irritações cutâneas ou
cancro da pele. O óleo de motorusado contém químicos que
causaram cancro da pele em cobaias.Depois de estar em contacto com
óleo usado, proteja sempre a pele
lavando bem as mãos com sabão eágua quente logo que possível.
LÍQUIDO DE REFRIGERAÇÃO
DO MOTOR
AVISO - Remover a tampa
do radiador
Nunca tente remover a tampa do radiador com o motor a trabalhar
ou quente. Pode danificar o
sistema de refrigeração e o motor
e sofrer graves lesões pessoaiscausadas pela saída de líquido
de refrigeração ou vapor quente.
(Continua)
(Continua)
Desligue o motor e deixe-oarrefecer. Tenha muito cuidado ao
remover a tampa do radiador.
Envolva-a numa toalha grossa e
rode-a devagar no sentido
contrário ao dos ponteiros do
relógio até ela parar. Recue paradeixar sair a pressão do sistema
de refrigeração. Quanto tiver a
certeza de que a pressão foi toda
libertada, carregue na tampa com
uma toalha grossa e continue a
rodá-la no sentido contrário ao
dos ponteiros do relógio para
removê-la.
Mesmo que o motor não esteja a trabalhar, não remova a tampa doradiador ou o tampão deescoamento enquanto o motor eo radiador estiverem quentes.
Pode haver a saída de líquido de
refrigeração e vapor quentes sob
pressão do radiador, causando
lesões graves.

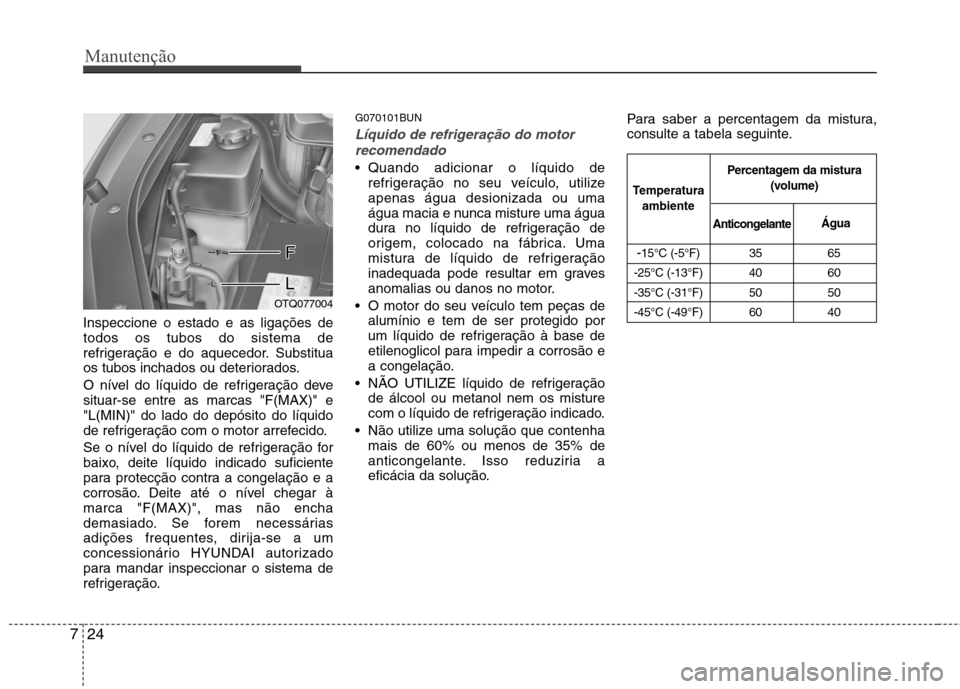

Manutenção
24
7
Inspeccione o estado e as ligações de todos os tubos do sistema de
refrigeração e do aquecedor. Substitua
os tubos inchados ou deteriorados.
O nível do líquido de refrigeração deve situar-se entre as marcas "F(MAX)" e"L(MIN)" do lado do depósito do líquido
de refrigeração com o motor arrefecido.
Se o nível do líquido de refrigeração for
baixo, deite líquido indicado suficiente
para protecção contra a congelação e a
corrosão. Deite até o nível chegar àmarca "F(MAX)", mas não encha
demasiado. Se forem necessárias
adições frequentes, dirija-se a um
concessionário HYUNDAI autorizado
para mandar inspeccionar o sistema de
refrigeração. G070101BUN
Líquido de refrigeração do motor
recomendado
Quando adicionar o líquido de refrigeração no seu veículo, utilize apenas água desionizada ou uma
água macia e nunca misture uma água
dura no líquido de refrigeração de
origem, colocado na fábrica. Uma
mistura de líquido de refrigeração
inadequada pode resultar em graves
anomalias ou danos no motor.
O motor do seu veículo tem peças de alumínio e tem de ser protegido por
um líquido de refrigeração à base de
etilenoglicol para impedir a corrosão e
a congelação.
NÃO UTILIZE líquido de refrigeração de álcool ou metanol nem os misture
com o líquido de refrigeração indicado.
Não utilize uma solução que contenha mais de 60% ou menos de 35% de
anticongelante. Isso reduziria a
eficácia da solução. Para saber a percentagem da mistura,
consulte a tabela seguinte.
-15°C (-5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
Temperatura ambiente Percentagem da mistura
(volume)
Anticongelante Água
OTQ077004

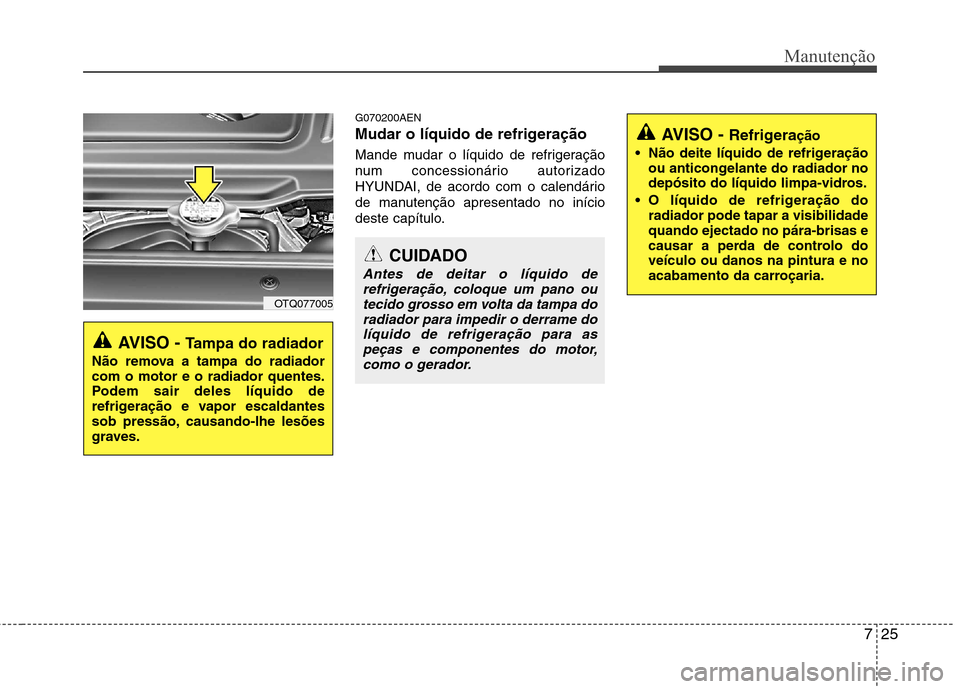

725
Manutenção
G070200AEN
Mudar o líquido de refrigeração
Mande mudar o líquido de refrigeração
num concessionário autorizado
HYUNDAI, de acordo com o calendário
de manutenção apresentado no início
deste capítulo.
AVISO - Tampa do radiador
Não remova a tampa do radiador com o motor e o radiador quentes.
Podem sair deles líquido de
refrigeração e vapor escaldantes
sob pressão, causando-lhe lesões
graves.
CUIDADO
Antes de deitar o líquido de refrigeração, coloque um pano ou
tecido grosso em volta da tampa doradiador para impedir o derrame do líquido de refrigeração para aspeças e componentes do motor,
como o gerador.
AVISO - Refrigera ção
Não deite líquido de refrigeração ou anticongelante do radiador no
depósito do líquido limpa-vidros.
O líquido de refrigeração do radiador pode tapar a visibilidadequando ejectado no pára-brisas e
causar a perda de controlo doveículo ou danos na pintura e no
acabamento da carroçaria.
OTQ077005
