2011 Hyundai H-1 (Grand Starex) Manual do proprietário (in Portuguese)

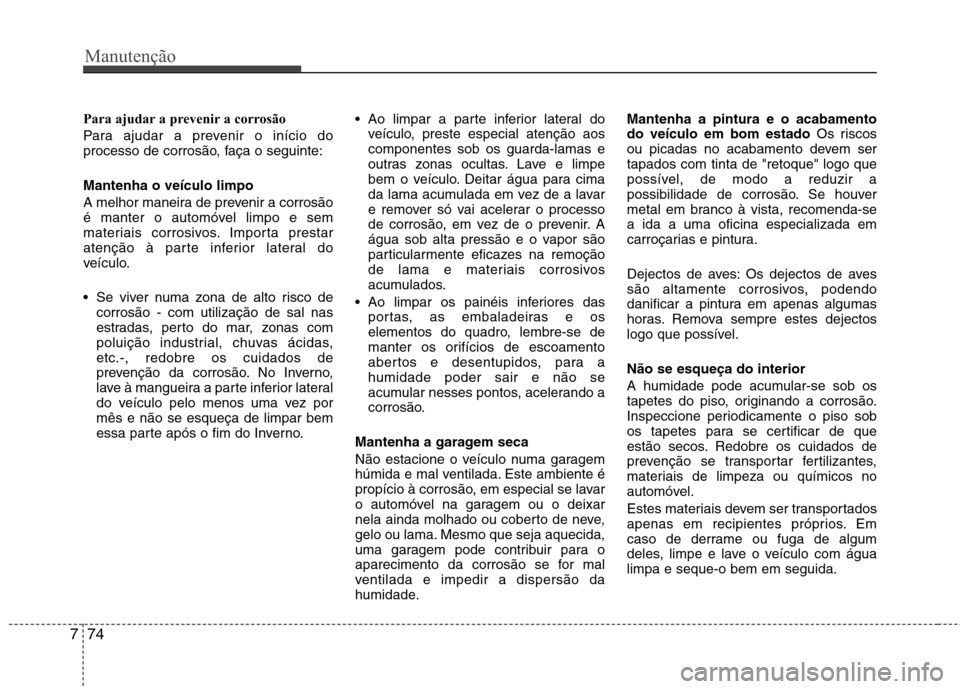

Manutenção
74
7
Para ajudar a prevenir a corrosão
Para ajudar a prevenir o início do
processo de corrosão, faça o seguinte: Mantenha o veículo limpo
A melhor maneira de prevenir a corrosão
é manter o automóvel limpo e sem
materiais corrosivos. Importa prestar
atenção à parte inferior lateral do
veículo.
Se viver numa zona de alto risco de
corrosão - com utilização de sal nas
estradas, perto do mar, zonas com
poluição industrial, chuvas ácidas,etc.-, redobre os cuidados de
prevenção da corrosão. No Inverno,
lave à mangueira a parte inferior lateral
do veículo pelo menos uma vez pormês e não se esqueça de limpar bem
essa parte após o fim do Inverno.
veículo, preste especial atenção aoscomponentes sob os guarda-lamas e
outras zonas ocultas. Lave e limpe
bem o veículo. Deitar água para cima
da lama acumulada em vez de a lavar
e remover só vai acelerar o processo
de corrosão, em vez de o prevenir. A
água sob alta pressão e o vapor são
particularmente eficazes na remoção
de lama e materiais corrosivos
acumulados.
portas, as embaladeiras e os
elementos do quadro, lembre-se de
manter os orifícios de escoamento
abertos e desentupidos, para ahumidade poder sair e não se
acumular nesses pontos, acelerando a
corrosão.
Mantenha a garagem seca
Não estacione o veículo numa garagem
húmida e mal ventilada. Este ambiente é
propício à corrosão, em especial se lavar
o automóvel na garagem ou o deixar
nela ainda molhado ou coberto de neve,
gelo ou lama. Mesmo que seja aquecida,
uma garagem pode contribuir para o
aparecimento da corrosão se for mal
ventilada e impedir a dispersão da
humidade. Mantenha a pintura e o acabamentodo veículo em bom estado
Os riscos
ou picadas no acabamento devem sertapados com tinta de "retoque" logo que
possível, de modo a reduzir a
possibilidade de corrosão. Se houver
metal em branco à vista, recomenda-sea ida a uma oficina especializada em
carroçarias e pintura.
Dejectos de aves: Os dejectos de aves
são altamente corrosivos, podendo
danificar a pintura em apenas algumas
horas. Remova sempre estes dejectos
logo que possível. Não se esqueça do interior
A humidade pode acumular-se sob os
tapetes do piso, originando a corrosão.
Inspeccione periodicamente o piso sob
os tapetes para se certificar de que
estão secos. Redobre os cuidados de
prevenção se transportar fertilizantes,
materiais de limpeza ou químicos no
automóvel.
Estes materiais devem ser transportados
apenas em recipientes próprios. Em
caso de derrame ou fuga de algum
deles, limpe e lave o veículo com águalimpa e seque-o bem em seguida.

775
Manutenção

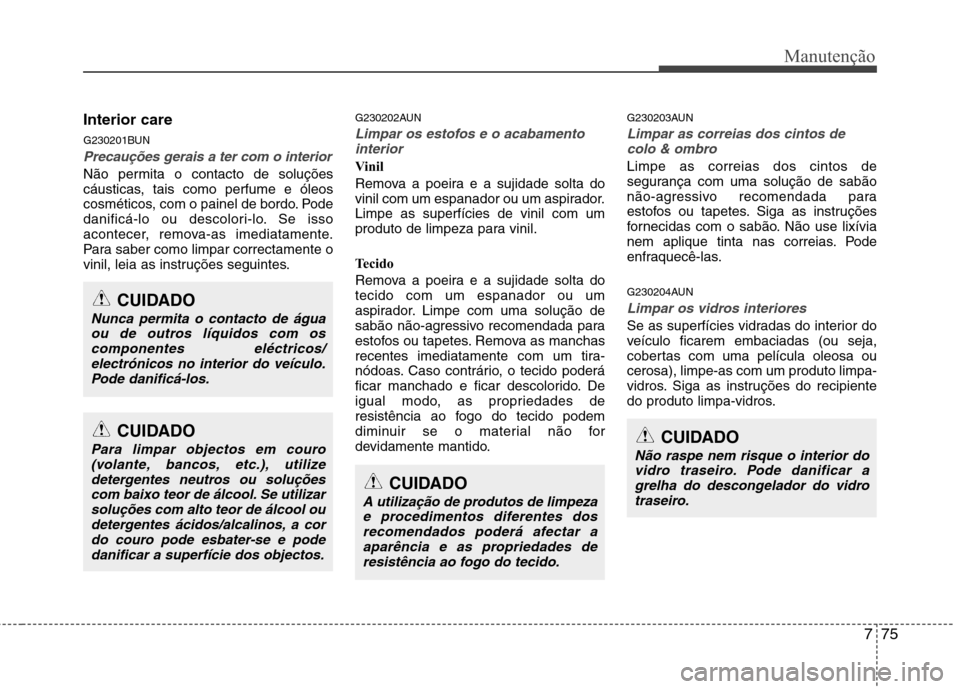

Interior care
G230201BUN
Precauções gerais a ter com o interior
Não permita o contacto de soluções
cáusticas, tais como perfume e óleos
cosméticos, com o painel de bordo. Pode
danificá-lo ou descolori-lo. Se isso
acontecer, remova-as imediatamente.
Para saber como limpar correctamente o
vinil, leia as instruções seguintes.G230202AUN
Limpar os estofos e o acabamento
interior
Vinil
Remova a poeira e a sujidade solta do
vinil com um espanador ou um aspirador.Limpe as superfícies de vinil com um
produto de limpeza para vinil.
Tecido
Remova a poeira e a sujidade solta do tecido com um espanador ou um
aspirador. Limpe com uma solução de
sabão não-agressivo recomendada para
estofos ou tapetes. Remova as manchas
recentes imediatamente com um tira-
nódoas. Caso contrário, o tecido poderá
ficar manchado e ficar descolorido. De
igual modo, as propriedades de
resistência ao fogo do tecido podem
diminuir se o material não for
devidamente mantido. G230203AUN
Limpar as correias dos cintos de
colo & ombro
Limpe as correias dos cintos de
segurança com uma solução de sabão
não-agressivo recomendada para
estofos ou tapetes. Siga as instruções
fornecidas com o sabão. Não use lixívia
nem aplique tinta nas correias. Pode
enfraquecê-las.
G230204AUN
Limpar os vidros interiores
Se as superfícies vidradas do interior do
veículo ficarem embaciadas (ou seja,
cobertas com uma película oleosa oucerosa), limpe-as com um produto limpa-
vidros. Siga as instruções do recipiente
do produto limpa-vidros.
CUIDADO
Nunca permita o contacto de água
ou de outros líquidos com os componentes eléctricos/electrónicos no interior do veículo.Pode danificá-los.
CUIDADO
A utilização de produtos de limpezae procedimentos diferentes dosrecomendados poderá afectar a aparência e as propriedades de
resistência ao fogo do tecido.
CUIDADO
Não raspe nem risque o interior dovidro traseiro. Pode danificar a grelha do descongelador do vidrotraseiro.
CUIDADO
Para limpar objectos em couro (volante, bancos, etc.), utilizedetergentes neutros ou soluçõescom baixo teor de álcool. Se utilizar
soluções com alto teor de álcool oudetergentes ácidos/alcalinos, a cordo couro pode esbater-se e pode
danificar a superfície dos objectos.

Manutenção
76
7

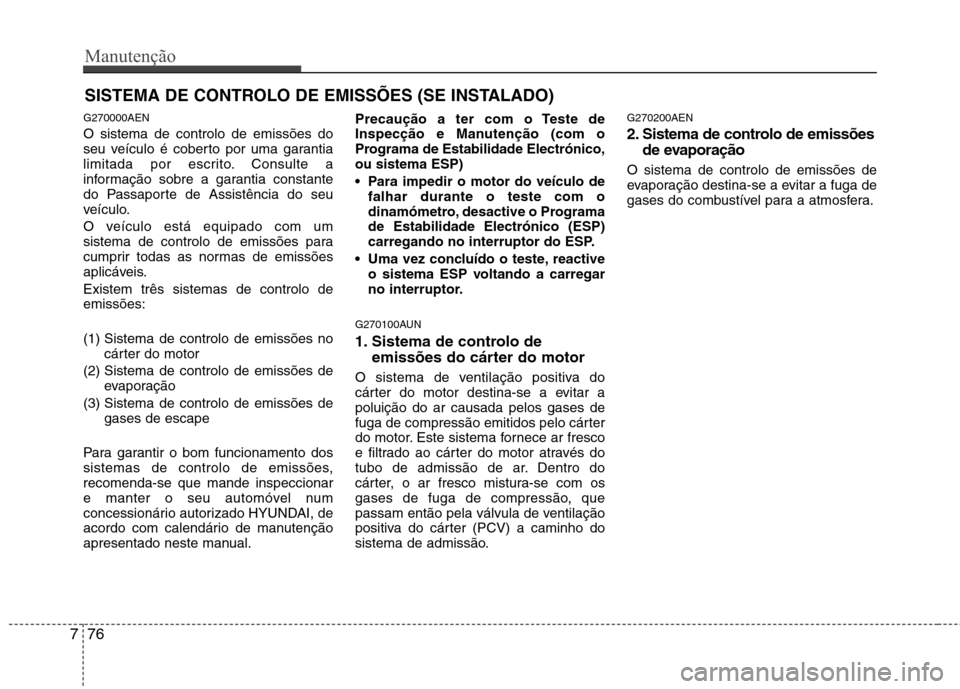

SISTEMA DE CONTROLO DE EMISSÕES (SE INSTALADO)
G270000AEN O sistema de controlo de emissões do
seu veículo é coberto por uma garantia
limitada por escrito. Consulte a
informação sobre a garantia constante
do Passaporte de Assistência do seu
veículo.
O veículo está equipado com um
sistema de controlo de emissões para
cumprir todas as normas de emissões
aplicáveis. Existem três sistemas de controlo de emissões:
(1) Sistema de controlo de emissões no cárter do motor
(2) Sistema de controlo de emissões de evaporação
(3) Sistema de controlo de emissões de gases de escape
Para garantir o bom funcionamento dos
sistemas de controlo de emissões,recomenda-se que mande inspeccionar
e manter o seu automóvel num
concessionário autorizado HYUNDAI, de
acordo com calendário de manutenção
apresentado neste manual. Precaução a ter com o Teste de
Inspecção e Manutenção (com o
Programa de Estabilidade Electrónico,ou sistema ESP)
Para impedir o motor do veículo de
falhar durante o teste com o
dinamómetro, desactive o Programade Estabilidade Electrónico (ESP)
carregando no interruptor do ESP.
Uma vez concluído o teste, reactive o sistema ESP voltando a carregar
no interruptor.
G270100AUN
1. Sistema de controlo de emissões do cárter do motor
O sistema de ventilação positiva do
cárter do motor destina-se a evitar apoluição do ar causada pelos gases de
fuga de compressão emitidos pelo cárter
do motor. Este sistema fornece ar fresco
e filtrado ao cárter do motor através do
tubo de admissão de ar. Dentro do
cárter, o ar fresco mistura-se com os
gases de fuga de compressão, que
passam então pela válvula de ventilação
positiva do cárter (PCV) a caminho do
sistema de admissão. G270200AEN
2. Sistema de controlo de emissões
de evaporação
O sistema de controlo de emissões de
evaporação destina-se a evitar a fuga de
gases do combustível para a atmosfera.

777
Manutenção

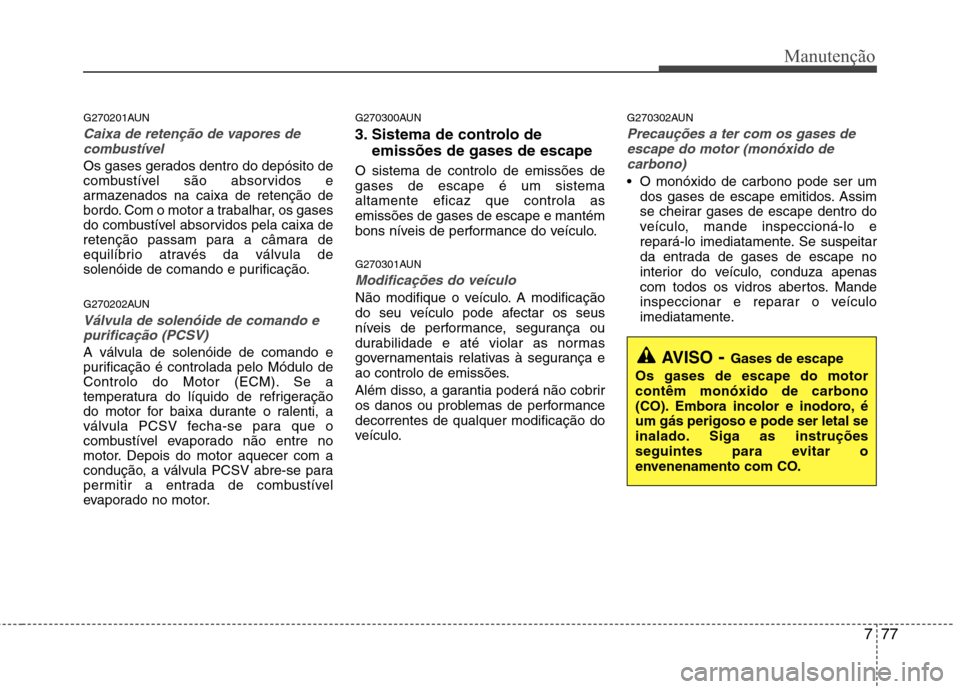

G270201AUN
Caixa de retenção de vapores decombustível
Os gases gerados dentro do depósito de
combustível são absorvidos e
armazenados na caixa de retenção de
bordo. Com o motor a trabalhar, os gases
do combustível absorvidos pela caixa de
retenção passam para a câmara de
equilíbrio através da válvula de
solenóide de comando e purificação.
G270202AUN
Válvula de solenóide de comando epurificação (PCSV)
A válvula de solenóide de comando e
purificação é controlada pelo Módulo de
Controlo do Motor (ECM). Se a
temperatura do líquido de refrigeração
do motor for baixa durante o ralenti, a
válvula PCSV fecha-se para que o
combustível evaporado não entre no
motor. Depois do motor aquecer com a
condução, a válvula PCSV abre-se para
permitir a entrada de combustível
evaporado no motor. G270300AUN
3. Sistema de controlo de
emissões de gases de escape
O sistema de controlo de emissões de gases de escape é um sistemaaltamente eficaz que controla asemissões de gases de escape e mantém
bons níveis de performance do veículo.
G270301AUN
Modificações do veículo
Não modifique o veículo. A modificação
do seu veículo pode afectar os seus
níveis de performance, segurança ou
durabilidade e até violar as normas
governamentais relativas à segurança e
ao controlo de emissões.
Além disso, a garantia poderá não cobrir
os danos ou problemas de performancedecorrentes de qualquer modificação do
veículo. G270302AUN
Precauções a ter com os gases de
escape do motor (monóxido de
carbono)
O monóxido de carbono pode ser um dos gases de escape emitidos. Assim
se cheirar gases de escape dentro do
veículo, mande inspeccioná-lo e
repará-lo imediatamente. Se suspeitar
da entrada de gases de escape no
interior do veículo, conduza apenas
com todos os vidros abertos. Mande
inspeccionar e reparar o veículo
imediatamente.
AVISO - Gases de escape
Os gases de escape do motor contêm monóxido de carbono
(CO). Embora incolor e inodoro, éum gás perigoso e pode ser letal se
inalado. Siga as instruções
seguintes para evitar o
envenenamento com CO.

Manutenção
78
7

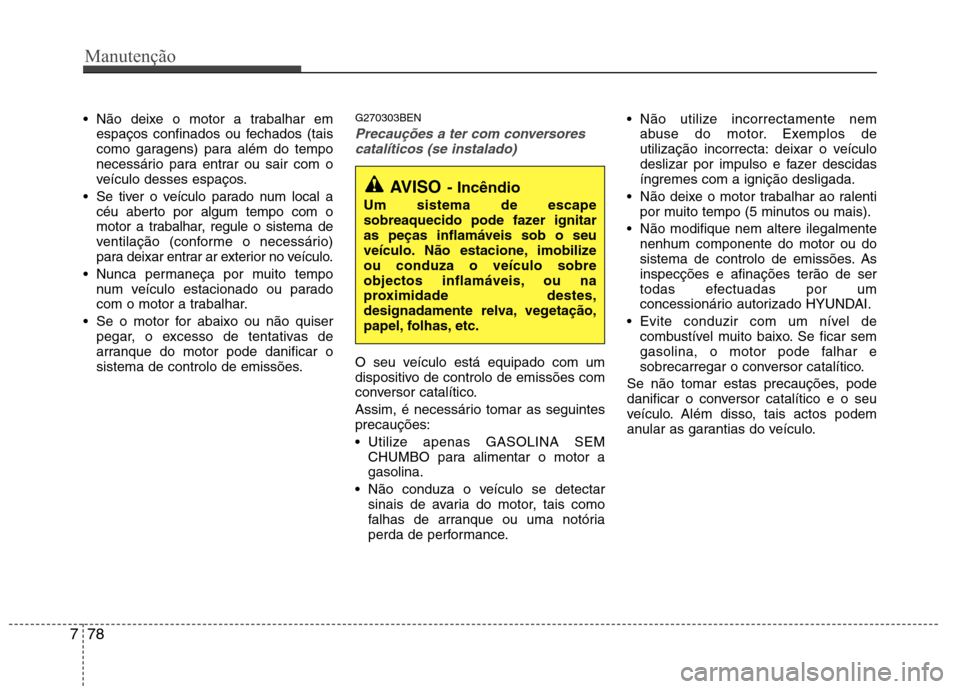

Não deixe o motor a trabalhar em
espaços confinados ou fechados (tais
como garagens) para além do tempo
necessário para entrar ou sair com o
veículo desses espaços.
Se tiver o veículo parado num local a céu aberto por algum tempo com o
motor a trabalhar, regule o sistema de
ventilação (conforme o necessário)
para deixar entrar ar exterior no veículo.
Nunca permaneça por muito tempo num veículo estacionado ou parado
com o motor a trabalhar.
Se o motor for abaixo ou não quiser pegar, o excesso de tentativas de
arranque do motor pode danificar o
sistema de controlo de emissões. G270303BENPrecauções a ter com conversores
catalíticos (se instalado)
O seu veículo está equipado com um
dispositivo de controlo de emissões com
conversor catalítico.
Assim, é necessário tomar as seguintes precauções:
Utilize apenas GASOLINA SEM CHUMBO para alimentar o motor a gasolina.
Não conduza o veículo se detectar sinais de avaria do motor, tais como
falhas de arranque ou uma notória
perda de performance. Não utilize incorrectamente nem
abuse do motor. Exemplos de
utilização incorrecta: deixar o veículo
deslizar por impulso e fazer descidas
íngremes com a ignição desligada.
Não deixe o motor trabalhar ao ralenti por muito tempo (5 minutos ou mais).
Não modifique nem altere ilegalmente nenhum componente do motor ou do
sistema de controlo de emissões. Asinspecções e afinações terão de ser
todas efectuadas por um
concessionário autorizado HYUNDAI.
Evite conduzir com um nível de combustível muito baixo. Se ficar sem
gasolina, o motor pode falhar e
sobrecarregar o conversor catalítico.
Se não tomar estas precauções, pode
danificar o conversor catalítico e o seu
veículo. Além disso, tais actos podem
anular as garantias do veículo.
AVISO - Incêndio
Um sistema de escape
sobreaquecido pode fazer ignitaras peças inflamáveis sob o seu
veículo. Não estacione, imobilizeou conduza o veículo sobre
objectos inflamáveis, ou na
proximidade destes,
designadamente relva, vegetação,
papel, folhas, etc.

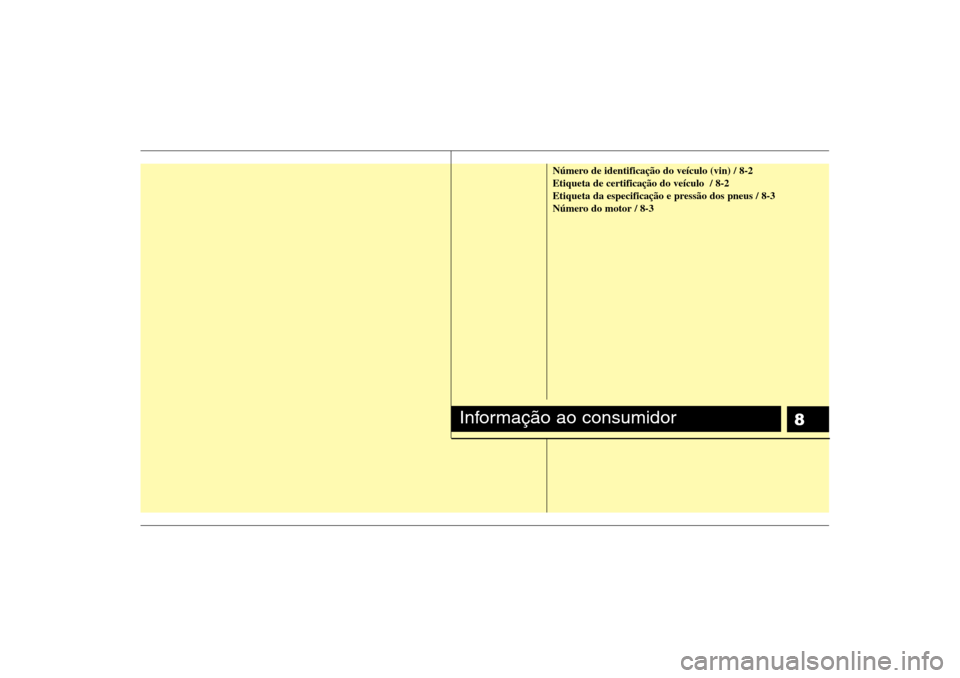

8
Número de identificação do veículo (vin) / 8-2 Etiqueta de certificação do veículo / 8-2
Etiqueta da especificação e pressão dos pneus / 8-3
Número do motor / 8-3
Informação ao consumidor

Informação ao consumidor
2
8

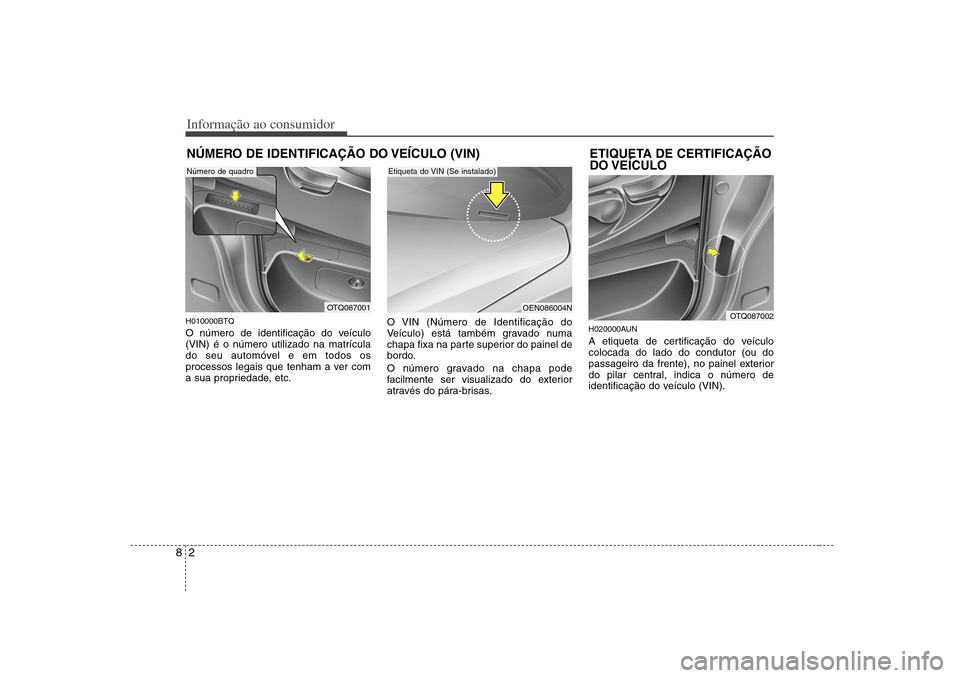

NÚMERO DE IDENTIFICAÇÃO DO VEÍCULO (VIN)
H010000BTQ
O número de identificação do veículo (VIN) é o número utilizado na matrícula
do seu automóvel e em todos os
processos legais que tenham a ver com
a sua propriedade, etc. O VIN (Número de Identificação do
Veículo) está também gravado numa
chapa fixa na parte superior do painel de
bordo.
O número gravado na chapa pode
facilmente ser visualizado do exterior
através do pára-brisas.H020000AUN
A etiqueta de certificação do veículo colocada do lado do condutor (ou do
passageiro da frente), no painel exterior
do pilar central, indica o número de
identificação do veículo (VIN).
OTQ087001OEN086004N
Etiqueta do VIN (Se instalado)Número de quadro
ETIQUETA DE CERTIFICAÇÃO DO VEÍCULO
OTQ087002

83
Informação ao consumidor
H030000AUN
Os pneus instalados no seu novo veículo
foram escolhidos para oferecer a melhor
performance numa condução normal.
A etiqueta dos pneus, localizada do lado
do condutor, no painel exterior do pilar
central, indica as pressões
recomendadas para os pneus do seu
automóvel.H04000AUN
O número do motor está gravado no
bloco do motor, tal como se mostra na
figura.
B060B01P
OTQ087004
B060D01P
4D56 Motor Diesel
A2,5 Motor Diesel
Motor Gasolina
NÚMERO DO MOTOR
ETIQUETA DA ESPECIFICAÇÃO EPRESSÃO DOS PNEUS
OTQ087003
