Situações diversas 376

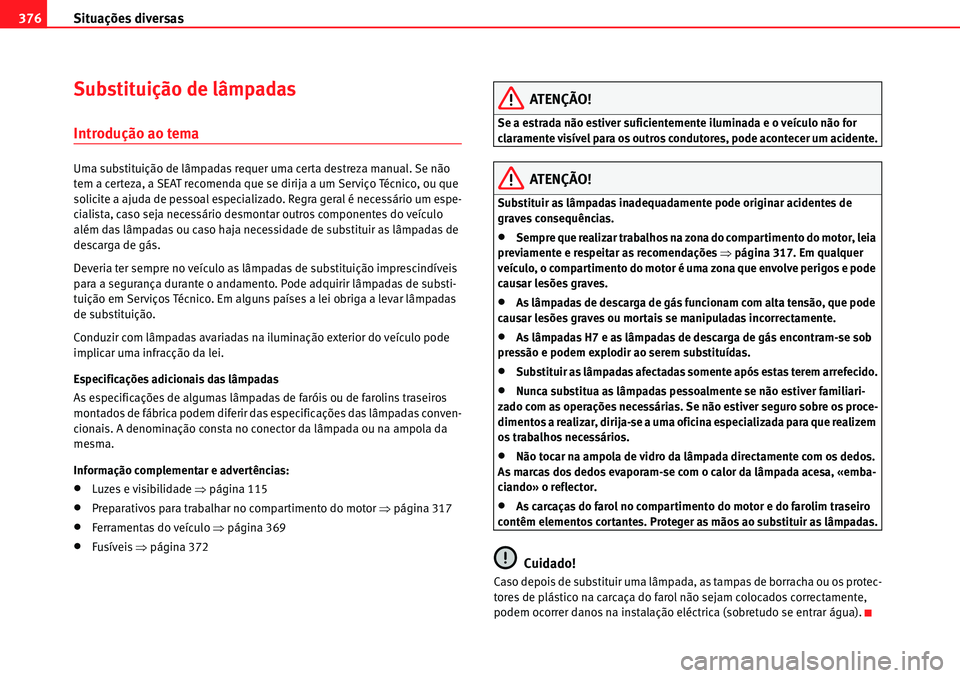

Substituição de lâmpadas
Introdução ao tema
Uma substituição de lâmpadas requer uma certa destreza manual. Se não
tem a certeza, a SEAT recomenda que se dirija a um Serviço Técnico, ou que
solicite a ajuda de pessoal especializado. Regra geral é necessário um espe-
cialista, caso seja necessário desmontar outros componentes do veículo
além das lâmpadas ou caso haja necessidade de substituir as lâmpadas de
descarga de gás.
Deveria ter sempre no veículo as lâmpadas de substituição imprescindíveis
para a segurança durante o andamento. Pode adquirir lâmpadas de substi-
tuição em Serviços Técnico. Em alguns países a lei obriga a levar lâmpadas
de substituição.
Conduzir com lâmpadas avariadas na iluminação exterior do veículo pode
implicar uma infracção da lei.
Especificações adicionais das lâmpadas
As especificações de algumas lâmpadas de faróis ou de farolins traseiros
montados de fábrica podem diferir das especificações das lâmpadas conven-
cionais. A denominação consta no conector da lâmpada ou na ampola da
mesma.
Informação complementar e advertências:
xLuzes e visibilidade Ÿpágina 115
xPreparativos para trabalhar no compartimento do motor Ÿpágina 317
xFerramentas do veículo Ÿpágina 369
xFusíveis Ÿpágina 372
ATENÇÃO!
Se a estrada não estiver suficientemente iluminada e o veículo não for
claramente visível para os outros condutores, pode acontecer um acidente.
ATENÇÃO!
Substituir as lâmpadas inadequadamente pode originar acidentes de
graves consequências.
xSempre que realizar trabalhos na zona do compartimento do motor, leia
previamente e respeitar as recomendações Ÿpágina 317. Em qualquer
veículo, o compartimento do motor é uma zona que envolve perigos e pode
causar lesões graves.
xAs lâmpadas de descarga de gás funcionam com alta tensão, que pode
causar lesões graves ou mortais se manipuladas incorrectamente.
xAs lâmpadas H7 e as lâmpadas de descarga de gás encontram-se sob
pressão e podem explodir ao serem substituídas.
xSubstituir as lâmpadas afectadas somente após estas terem arrefecido.
xNunca substitua as lâmpadas pessoalmente se não estiver familiari-
zado com as operações necessárias. Se não estiver seguro sobre os proce-
dimentos a realizar, dirija-se a uma oficina especializada para que realizem
os trabalhos necessários.
xNão tocar na ampola de vidro da lâmpada directamente com os dedos.
As marcas dos dedos evaporam-se com o calor da lâmpada acesa, «emba-
ciando» o reflector.
xAs carcaças do farol no compartimento do motor e do farolim traseiro
contêm elementos cortantes. Proteger as mãos ao substituir as lâmpadas.
Cuidado!
Caso depois de substituir uma lâmpada, as tampas de borracha ou os protec-
tores de plástico na carcaça do farol não sejam colocados correctamente,
podem ocorrer danos na instalação eléctrica (sobretudo se entrar água).

Situações diversas377
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos
Aviso de controlo
Ao ligar a ignição acendem durante uns segundos alguns avisos de adver-
tência e de controlo enquanto é realizado um controlo da função. Apagam
decorridos alguns segundos.
Controlo das lâmpadas do reboque engatado
Em veículos com dispositivo para reboque montado de fábrica são contro-
ladas também determinadas lâmpadas do reboque, se a tomada de corrente
do mesmo estiver correctamente ligada.
A avaria de um indicador de mudança de direcção do reboque é indicada no
painel de instrumentos ao duplicar a cadência com qual pisca o indicador de
mudança de direcção (
 ou
) Ÿpágina 115.
xFalha geral de todos os indicadores de mudança de direcção de um lado.
xFalha da luz traseira de um lado (em alguns modelos, também da luz da
matrícula).
xFalha das duas luzes de travão.
ATENÇÃO!
Se não forem tidos em conta os avisos de advertência e as mensagens, o
veículo poderá ficar parado no meio do trânsito, ou poderão ocorrer
acidentes e feridos graves.
xNão ignorar nunca as luzes de aviso, nem as mensagens de texto.
xAssim que possível e seguro, pare o veículo.
Cuidado!
Caso sejam ignorados os avisos de controlo que se acendam e as mensagens
de texto, poderão ocorrer avarias no veículo.
Nota
Em caso se avaria de um díodo emissor de luz (LED) de uma luz traseira, não
será indicada. Contudo, se a avaria ocorre em todos os díodos, é indicada
através do aviso de controlo
.
Informação para substituir uma lâmpada
Lista de verificação
Para substituir uma lâmpada, realize as seguintes operações sempre na
sequência indicada Ÿ:
1. Estacionar o veículo a uma distância segura do trânsito e sobre um piso
plano e firme.
2. Active o travão de estacionamento electrónico Ÿpágina 216.
3. Girar o comando das luzes para a posição 0 Ÿpágina 115.
4. Colocar o manípulo do indicador de mudança de direcção na posição
neutra Ÿpágina 115.
5. Caixa de velocidades automática: coloque a alavanca selectora na
posição P Ÿpágina 207.
6. Desligue o motor e retire a chave da ignição Ÿpágina 200.
7. Caixa de velocidades manual: engrene uma mudança Ÿpágina 207.
8. Esperar até que se apaguem as luzes de orientação Ÿpágina 115.
9. Deixar arrefecer a lâmpada correspondente.
10. Verificar visualmente se algum fusível está fundido Ÿpágina 372.
acende-
sePossível causaSolução

A lâmpada da iluminação
exterior do veículo não funci-
ona.Substituir a lâmpada avariada.

Situações diversas 378
11. Substituir a lâmpada respectiva de acordo com as instruções Ÿ. As
lâmpadas só poderão ser substituídas por lâmpadas novas idênticas. A
denominação consta no conector da lâmpada ou na ampola da mesma.
12. Regra geral não deve tocar na ampola de vidro da lâmpada directamente
com os dedos. As impressões digitais evaporariam por efeito do calor da
lâmpada acesa, condensando-se no reflector, com prejuízo da capaci-
dade de iluminação do farol.
13. Verificar o funcionamento da lâmpada substituída. Se a lâmpada não
funcionar, é possível que não tenha sido colocada correctamente, que se
tenha avariado, ou que o conector não esteja correctamente ligado.
14. Sempre que substituir uma lâmpada dianteira, dirija-se a uma oficina
especializada para que o ajuste dos faróis seja revisto.ATENÇÃO!
Se não respeitar a lista de verificação, elaborada para sua própria segu-
rança, poderão ocorrer acidentes e ferimentos graves.
xRealize sempre as operações indicadas na lista de verificação e
respeite as normas gerais de segurança vigentes.
Cuidado!
Extrair e colocar sempre os faróis com extremo cuidado para evitar danificar
a pintura ou outras peças do veículo.
Substituir as lâmpadas de faróis de halogéneo
Não é preciso desmontar o farol para substituir as lâmpadas.
Realizar as operações unicamente na sequência indicada:
Fig. 213 No comparti-
mento do motor: Revesti-
mentos no farol esquerdo.
médios, luz diurna
e máximos e luz de
presença.
AAABACFig. 214 Farol esquerdo

Situações diversas379
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos
Nota
As figuras mostram o farol da esquerda desmontado, por trás. A estrutura do
farol direito é simétrica.
página 378, fig. 213,
página 378, fig. 214 Indicadores de mudança
de direcção (porta-lâm-
padas pequeno)MédiosLuz da marcha de diaMáximosLuzes de presença
1.Ter em conta a lista de verificação e realizar as operações necessárias Ÿpágina 377.
2.Abrir o capot do motor ’ Ÿpágina 317.
3.Retirar a cobertura de borracha da parte traseira do farol correspondente.
4.
Girar o porta-lâmpadas
para a esquerda até
ao limite e extrair junta-
mente com a lâmpada
deslocando-o para trás.
Girar o porta-lâmpadas para a esquerda até ao
limite e extrair juntamente com a lâmpada deslo-
cando-o para trás.
Pressionar com força o
gancho metálico para
baixo e extrair para trás o
porta-lâmpadas junta-
mente com a lâmpada.Extrair para trás o porta-
lâmpadas com a lâm-
pada.
5.Em função do modelo, a lâmpada é retirada direita do porta-lâmpadas, ou é desbloqueada girando-a para a retirar em seguida.
6.Substituir a lâmpada avariada por uma lâmpada nova idêntica.
7.Colocar o porta-lâmpadas no farol e girar para a direita até ao limite.
Colocar o porta-lâmpadas
no farol e puxar o gancho
metálico para cima até que
encaixe.Colocar o porta-lâmpadas
no farol e encaixá-lo por
completo.
8.Instalar a cobertura de borracha.
AAABAC
A1
A2A3

Situações diversas 380

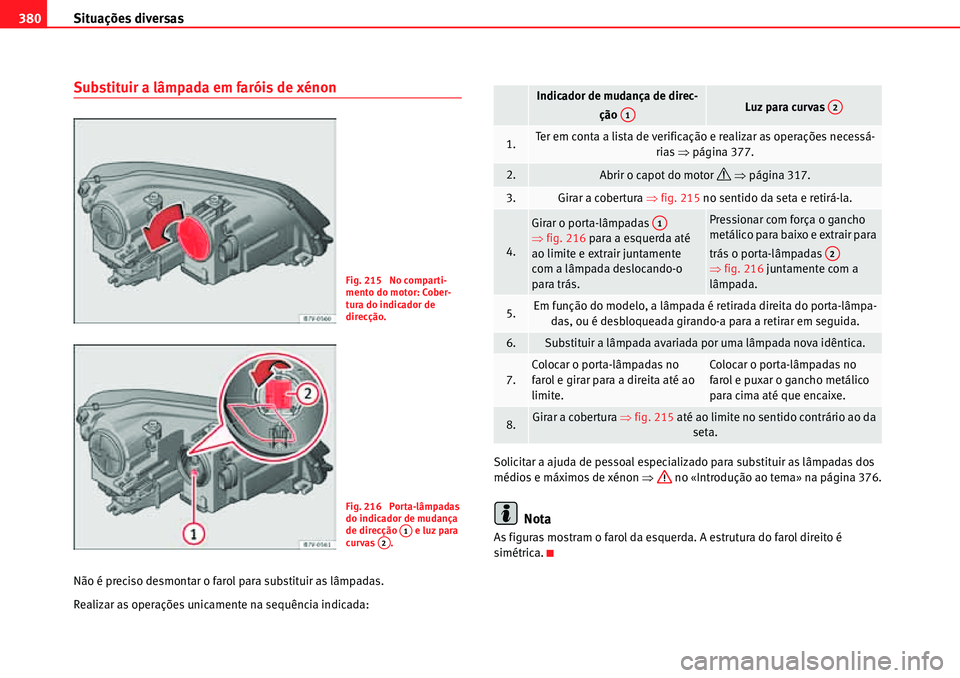

Substituir a lâmpada em faróis de xénon
Não é preciso desmontar o farol para substituir as lâmpadas.
Realizar as operações unicamente na sequência indicada:Solicitar a ajuda de pessoal especializado para substituir as lâmpadas dos
médios e máximos de xénon Ÿ no «Introdução ao tema» na página 376.
Nota
As figuras mostram o farol da esquerda. A estrutura do farol direito é
simétrica.
Fig. 215 No comparti-
mento do motor: Cober-
tura do indicador de
direcção.
Fig. 216 Porta-lâmpadas
do indicador de mudança
de direcção e luz para
curvas .
A1A2
Indicador de mudan

Situações diversas381
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

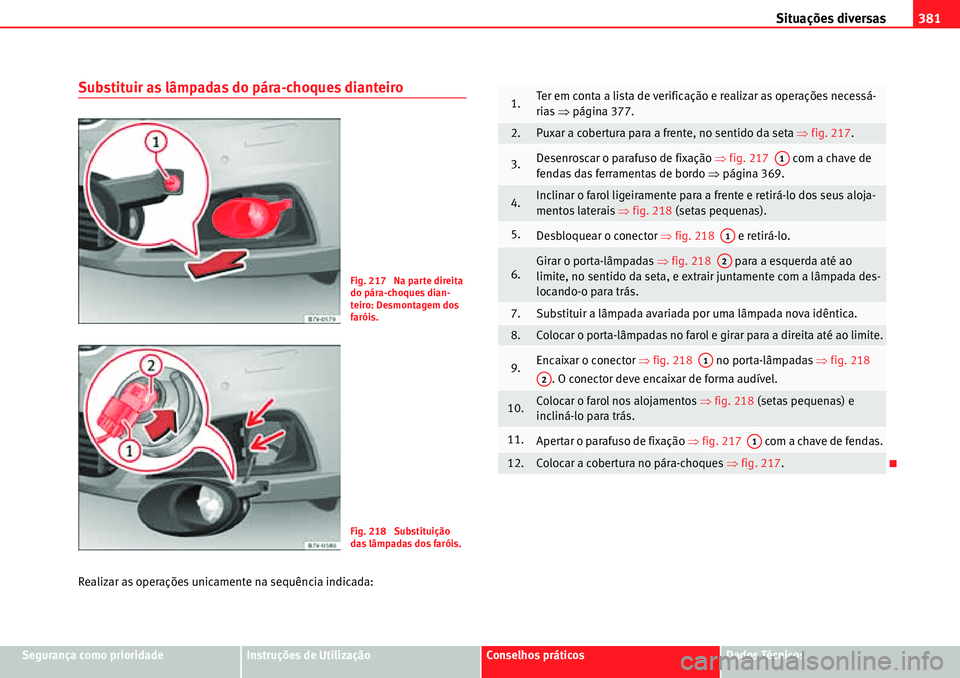

Substituir as lâmpadas do pára-choques dianteiro
Realizar as operações unicamente na sequência indicada:
Fig. 217 Na parte direita
do pára-choques dian-
teiro: Desmontagem dos
faróis.
Fig. 218 Substituição
das lâmpadas dos faróis.
1.Ter em conta a lista de verificação e realizar as operações necessá-
rias Ÿpágina 377.
2.Puxar a cobertura para a frente, no sentido da seta Ÿfig. 217.
3.Desenroscar o parafuso de fixação Ÿfig. 217 com a chave de
fendas das ferramentas de bordo Ÿpágina 369.
4.Inclinar o farol ligeiramente para a frente e retirá-lo dos seus aloja-
mentos laterais Ÿfig. 218 (setas pequenas).
5.Desbloquear o conector Ÿfig. 218 e retirá-lo.
6.Girar o porta-lâmpadas Ÿfig. 218 para a esquerda até ao
limite, no sentido da seta, e extrair juntamente com a lâmpada des-
locando-o para trás.
7.Substituir a lâmpada avariada por uma lâmpada nova idêntica.
8.Colocar o porta-lâmpadas no farol e girar para a direita até ao limite.
9.Encaixar o conector Ÿfig. 218 no porta-lâmpadas Ÿfig. 218
. O conector deve encaixar de forma audível.
10.Colocar o farol nos alojamentos Ÿfig. 218 (setas pequenas) e
incliná-lo para trás.
11.Apertar o parafuso de fixação Ÿfig. 217 com a chave de fendas.
12.Colocar a cobertura no pára-choques Ÿfig. 217.
A1
A1
A2
A1
A2
A1

Situações diversas 382
Substituir as lâmpadas das luzes da porta da bagageira
Realizar as operações unicamente na sequência indicada:
Fig. 219 Na porta da
bagageira: Retirar a
cobertura.
Fig. 220 Na porta da
bagageira: Retirar o
porta-lâmpadas.
1.Ter em conta a lista de verificação e realizar as operações necessá-
rias Ÿpágina 377.
2.Abrir a porta da bagageira Ÿpágina 98.
3.
Retirar a cobertura cuidadosamente fazendo alavanca com a parte
plana da chave de fendas das ferramentas de bordo (Ÿpágina 370,
fig. 207) pelo rebordo Ÿfig. 219 .
4.Desencaixar o conector do porta-lâmpadas puxando o bloqueio ver-
melho do conector.
5.Pressionar as linguetas de bloqueio no sentido da seta Ÿfig. 220 e
extrair o porta-lâmpadas.
6.Substituir a lâmpada avariada por uma lâmpada nova idêntica.
7.Colocar novamente o porta-lâmpadas. As linguetas de bloqueio
devem encaixar de forma audível.
8.Encaixar a cobertura. A cobertura deve encaixar ficando imobilizada.
A1

Situações diversas383
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

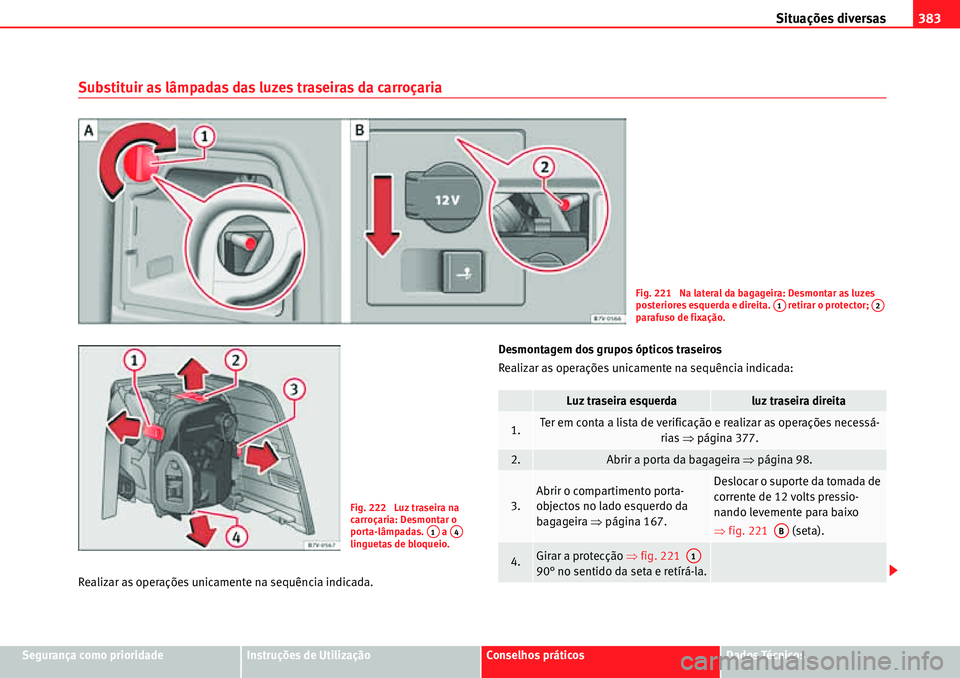

Substituir as lâmpadas das luzes traseiras da carroçaria
Realizar as operações unicamente na sequência indicada.Desmontagem dos grupos ópticos traseiros
Realizar as operações unicamente na sequência indicada:
Fig. 221 Na lateral da bagageira: Desmontar as luzes
posteriores esquerda e direita. retirar o protector;
parafuso de fixação.A1A2
Fig. 222 Luz traseira na
carro
