2010 Seat Alhambra Manual do proprietário (in Portuguese)

Verificação e reposição dos níveis 320

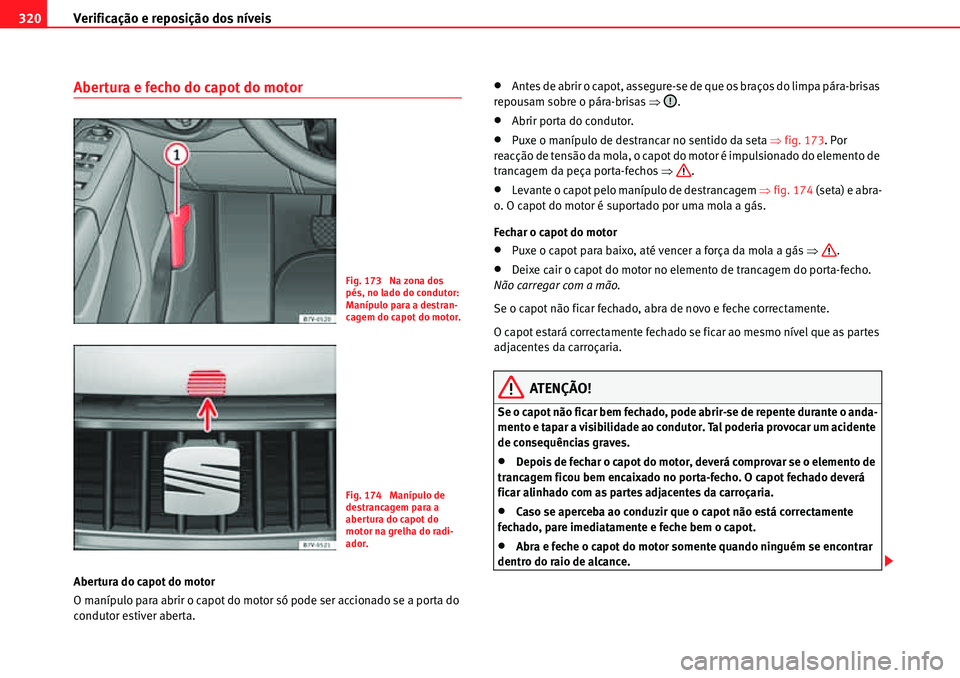

Abertura e fecho do capot do motor
Abertura do capot do motor
O manípulo para abrir o capot do motor só pode ser accionado se a porta do
condutor estiver aberta.
xAntes de abrir o capot, assegure-se de que os braços do limpa pára-brisas
repousam sobre o pára-brisas Ÿ.
xAbrir porta do condutor.
xPuxe o manípulo de destrancar no sentido da seta Ÿfig. 173. Por
reacção de tensão da mola, o capot do motor é impulsionado do elemento de
trancagem da peça porta-fechos Ÿ.
xLevante o capot pelo manípulo de destrancagem Ÿfig. 174 (seta) e abra-
o. O capot do motor é suportado por uma mola a gás.
Fechar o capot do motor
xPuxe o capot para baixo, até vencer a força da mola a gás Ÿ.
xDeixe cair o capot do motor no elemento de trancagem do porta-fecho.
Não carregar com a mão.
Se o capot não ficar fechado, abra de novo e feche correctamente.
O capot estará correctamente fechado se ficar ao mesmo nível que as partes
adjacentes da carroçaria.
ATENÇÃO!
Se o capot não ficar bem fechado, pode abrir-se de repente durante o anda-
mento e tapar a visibilidade ao condutor. Tal poderia provocar um acidente
de consequências graves.
xDepois de fechar o capot do motor, deverá comprovar se o elemento de
trancagem ficou bem encaixado no porta-fecho. O capot fechado deverá
ficar alinhado com as partes adjacentes da carroçaria.
xCaso se aperceba ao conduzir que o capot não está correctamente
fechado, pare imediatamente e feche bem o capot.
xAbra e feche o capot do motor somente quando ninguém se encontrar
dentro do raio de alcance.
Fig. 173 Na zona dos
pés, no lado do condutor:
Manípulo para a destran-
cagem do capot do motor.
Fig. 174 Manípulo de
destrancagem para a
abertura do capot do
motor na grelha do radi-
ador.

Verificação e reposição dos níveis321
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

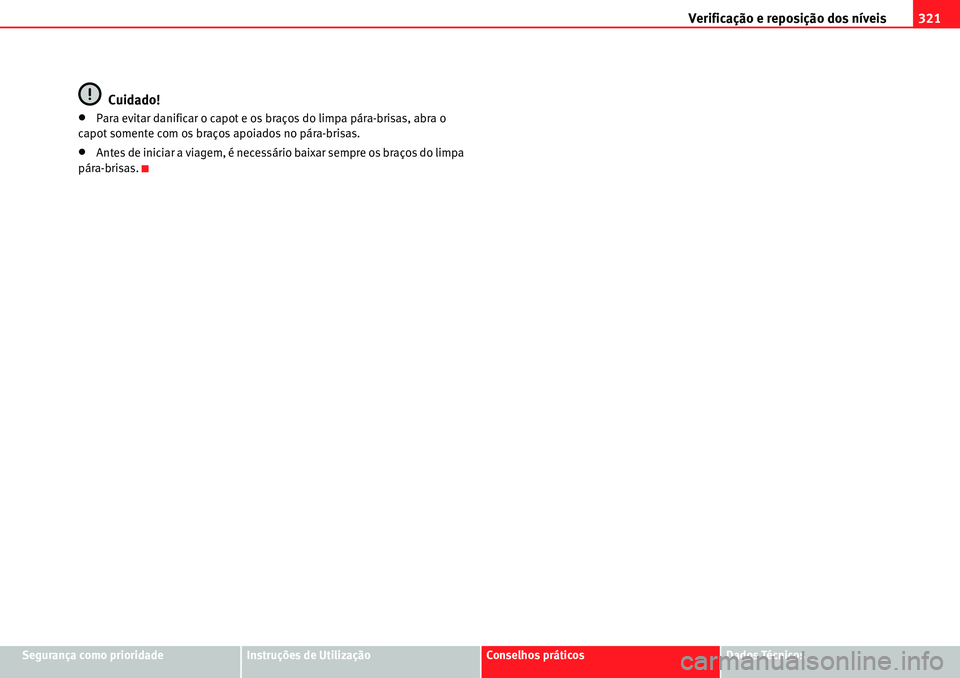

Cuidado!
xPara evitar danificar o capot e os braços do limpa pára-brisas, abra o
capot somente com os braços apoiados no pára-brisas.
xAntes de iniciar a viagem, é necessário baixar sempre os braços do limpa
pára-brisas.

Verificação e reposição dos níveis 322

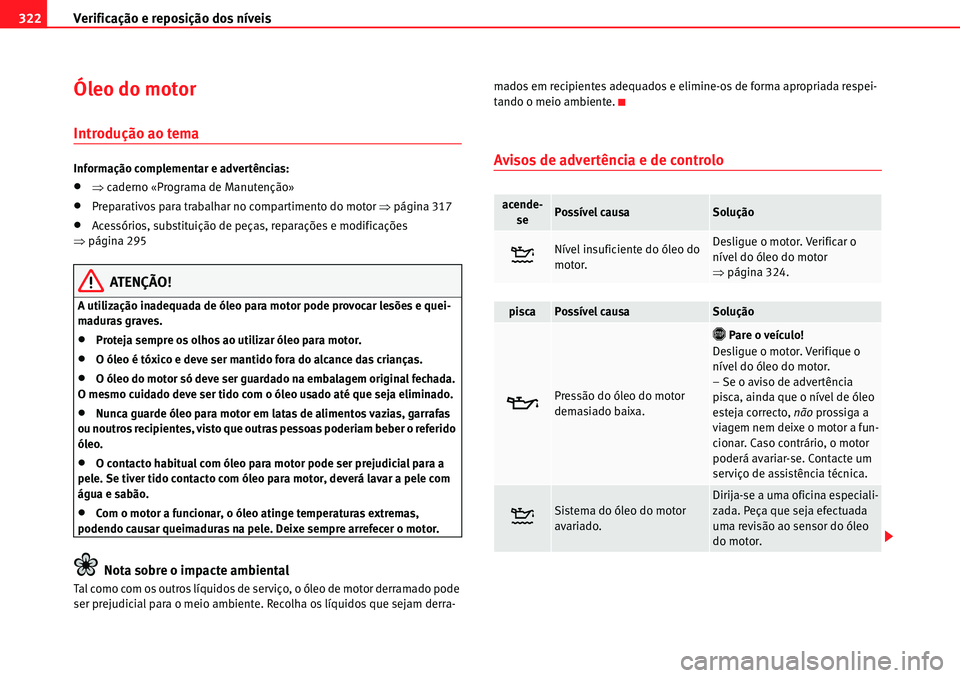

Óleo do motor
Introdução ao tema
Informação complementar e advertências:
xŸcaderno «Programa de Manutenção»
xPreparativos para trabalhar no compartimento do motor Ÿpágina 317
xAcessórios, substituição de peças, reparações e modificações
Ÿpágina 295
ATENÇÃO!
A utilização inadequada de óleo para motor pode provocar lesões e quei-
maduras graves.
xProteja sempre os olhos ao utilizar óleo para motor.
xO óleo é tóxico e deve ser mantido fora do alcance das crianças.
xO óleo do motor só deve ser guardado na embalagem original fechada.
O mesmo cuidado deve ser tido com o óleo usado até que seja eliminado.
xNunca guarde óleo para motor em latas de alimentos vazias, garrafas
ou noutros recipientes, visto que outras pessoas poderiam beber o referido
óleo.
xO contacto habitual com óleo para motor pode ser prejudicial para a
pele. Se tiver tido contacto com óleo para motor, deverá lavar a pele com
água e sabão.
xCom o motor a funcionar, o óleo atinge temperaturas extremas,
podendo causar queimaduras na pele. Deixe sempre arrefecer o motor.
Nota sobre o impacte ambiental
Tal como com os outros líquidos de serviço, o óleo de motor derramado pode
ser prejudicial para o meio ambiente. Recolha os líquidos que sejam derra-mados em recipientes adequados e elimine-os de forma apropriada respei-
tando o meio ambiente.
Avisos de advertência e de controlo
acende-
sePossível causaSolução
Nível insuficiente do óleo do
motor.Desligue o motor. Verificar o
nível do óleo do motor
Ÿpágina 324.
piscaPossível causaSolução
EPressão do óleo do motor
demasiado baixa.
› Pare o veículo!
Desligue o motor. Verifique o
nível do óleo do motor.
– Se o aviso de advertência
pisca, ainda que o nível de óleo
esteja correcto, não prossiga a
viagem nem deixe o motor a fun-
cionar. Caso contrário, o motor
poderá avariar-se. Contacte um
serviço de assistência técnica.
Sistema do óleo do motor
avariado.Dirija-se a uma oficina especiali-
zada. Peça que seja efectuada
uma revisão ao sensor do óleo
do motor.

Verificação e reposição dos níveis323
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos
ATENÇÃO!
Se não forem tidos em conta os avisos de advertência e as mensagens, o
veículo poderá ficar parado no meio do trânsito, ou poderão ocorrer
acidentes e feridos graves.
xNão ignorar nunca as luzes de aviso, nem as mensagens de texto.
xAssim que possível e seguro, pare o veículo.
Cuidado!
Caso sejam ignorados os avisos de controlo que se acendam e as mensagens
de texto, poderão ocorrer avarias no veículo.

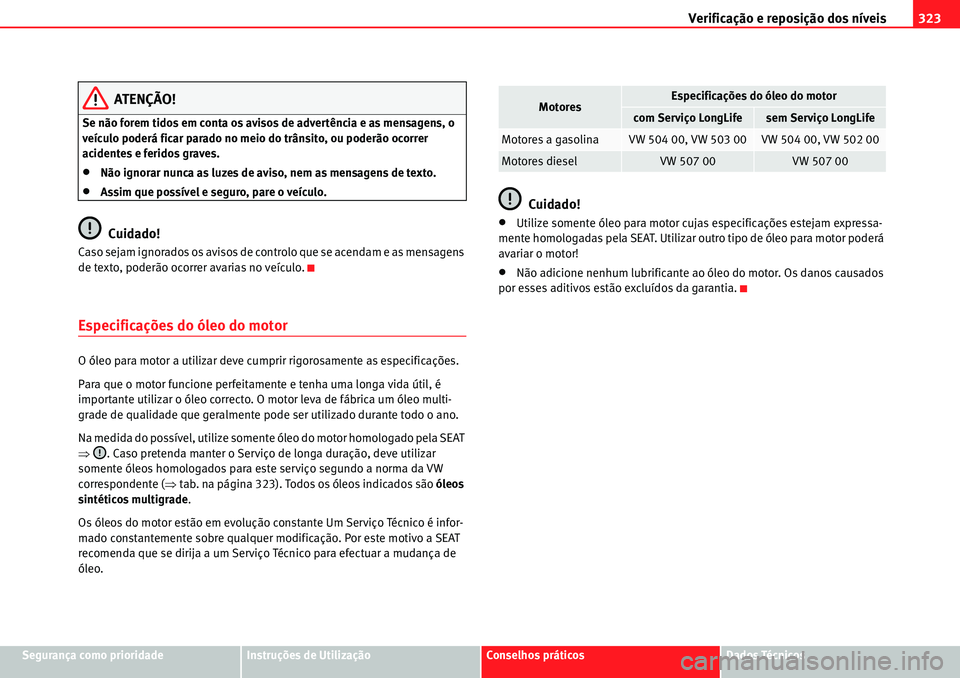

Especificações do óleo do motor
O óleo para motor a utilizar deve cumprir rigorosamente as especificações.
Para que o motor funcione perfeitamente e tenha uma longa vida útil, é
importante utilizar o óleo correcto. O motor leva de fábrica um óleo multi-
grade de qualidade que geralmente pode ser utilizado durante todo o ano.
Na medida do possível, utilize somente óleo do motor homologado pela SEAT
Ÿ. Caso pretenda manter o Serviço de longa duração, deve utilizar
somente óleos homologados para este serviço segundo a norma da VW
correspondente (Ÿtab. na página 323). Todos os óleos indicados são óleos
sintéticos multigrade.
Os óleos do motor estão em evolução constante Um Serviço Técnico é infor-
mado constantemente sobre qualquer modificação. Por este motivo a SEAT
recomenda que se dirija a um Serviço Técnico para efectuar a mudança de
óleo.
Cuidado!
xUtilize somente óleo para motor cujas especificações estejam expressa-
mente homologadas pela SEAT. Utilizar outro tipo de óleo para motor poderá
avariar o motor!
xNão adicione nenhum lubrificante ao óleo do motor. Os danos causados
por esses aditivos estão excluídos da garantia.
MotoresEspecificações do óleo do motor
com Serviço LongLifesem Serviço LongLife
Motores a gasolinaVW 504 00, VW 503 00VW 504 00, VW 502 00
Motores dieselVW 507 00VW 507 00

Verificação e reposição dos níveis 324

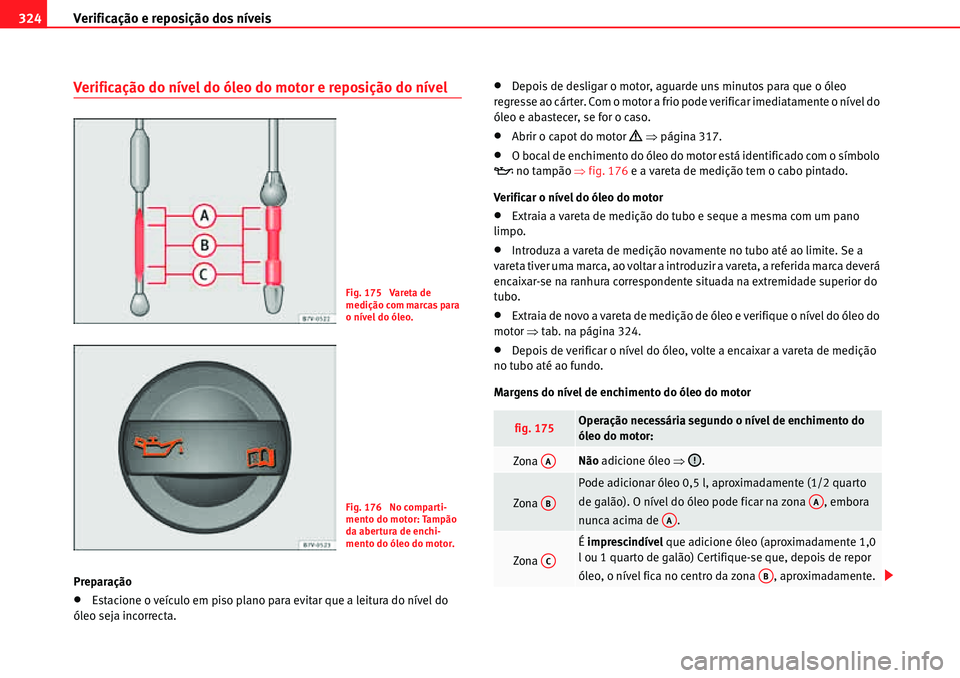

Verificação do nível do óleo do motor e reposição do nível
Preparação
xEstacione o veículo em piso plano para evitar que a leitura do nível do
óleo seja incorrecta.
xDepois de desligar o motor, aguarde uns minutos para que o óleo
regresse ao cárter. Com o motor a frio pode verificar imediatamente o nível do
óleo e abastecer, se for o caso.
xAbrir o capot do motor ’ Ÿpágina 317.
xO bocal de enchimento do óleo do motor está identificado com o símbolo E no tampão Ÿfig. 176 e a vareta de medição tem o cabo pintado.
Verificar o nível do óleo do motor
xExtraia a vareta de medição do tubo e seque a mesma com um pano
limpo.
xIntroduza a vareta de medição novamente no tubo até ao limite. Se a
vareta tiver uma marca, ao voltar a introduzir a vareta, a referida marca deverá
encaixar-se na ranhura correspondente situada na extremidade superior do
tubo.
xExtraia de novo a vareta de medição de óleo e verifique o nível do óleo do
motor Ÿtab. na página 324.
xDepois de verificar o nível do óleo, volte a encaixar a vareta de medição
no tubo até ao fundo.
Margens do nível de enchimento do óleo do motor
Fig. 175 Vareta de
medição com marcas para
o nível do óleo.
Fig. 176 No comparti-
mento do motor: Tampão
da abertura de enchi-
mento do óleo do motor.
fig. 175Operação necessária segundo o nível de enchimento do
óleo do motor:
Zona Não adicione óleo Ÿ.
Zona
Pode adicionar óleo 0,5 l, aproximadamente (1/2 quarto
de galão). O nível do óleo pode ficar na zona , embora
nunca acima de .
Zona
É imprescindível que adicione óleo (aproximadamente 1,0
l ou 1 quarto de galão) Certifique-se que, depois de repor
óleo, o nível fica no centro da zona , aproximadamente.
AA
ABAA
AA
ACAB

Verificação e reposição dos níveis325
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos Repor óleo de motor depois de verificar o nível

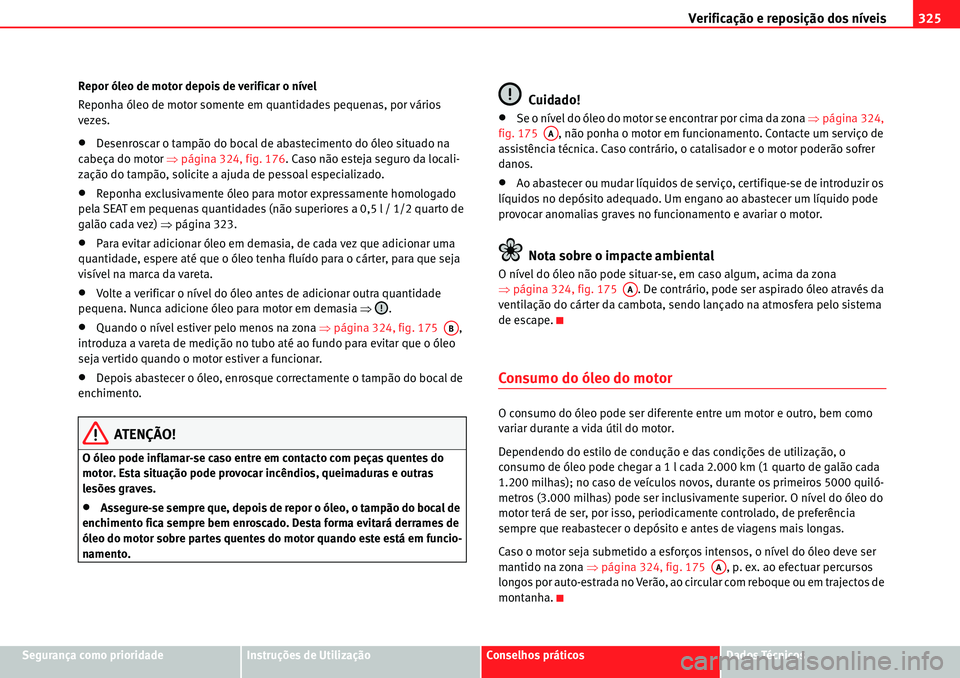

Reponha óleo de motor somente em quantidades pequenas, por vários
vezes.
xDesenroscar o tampão do bocal de abastecimento do óleo situado na
cabeça do motor Ÿpágina 324, fig. 176. Caso não esteja seguro da locali-
zação do tampão, solicite a ajuda de pessoal especializado.
xReponha exclusivamente óleo para motor expressamente homologado
pela SEAT em pequenas quantidades (não superiores a 0,5 l / 1/2 quarto de
galão cada vez) Ÿpágina 323.
xPara evitar adicionar óleo em demasia, de cada vez que adicionar uma
quantidade, espere até que o óleo tenha fluído para o cárter, para que seja
visível na marca da vareta.
xVolte a verificar o nível do óleo antes de adicionar outra quantidade
pequena. Nunca adicione óleo para motor em demasia Ÿ.
xQuando o nível estiver pelo menos na zona Ÿpágina 324, fig. 175 ,
introduza a vareta de medição no tubo até ao fundo para evitar que o óleo
seja vertido quando o motor estiver a funcionar.
xDepois abastecer o óleo, enrosque correctamente o tampão do bocal de
enchimento.
ATENÇÃO!
O óleo pode inflamar-se caso entre em contacto com peças quentes do
motor. Esta situação pode provocar incêndios, queimaduras e outras
lesões graves.
xAssegure-se sempre que, depois de repor o óleo, o tampão do bocal de
enchimento fica sempre bem enroscado. Desta forma evitará derrames de
óleo do motor sobre partes quentes do motor quando este está em funcio-
namento.
Cuidado!
xSe o nível do óleo do motor se encontrar por cima da zona Ÿpágina 324,
fig. 175 , não ponha o motor em funcionamento. Contacte um serviço de
assistência técnica. Caso contrário, o catalisador e o motor poderão sofrer
danos.
xAo abastecer ou mudar líquidos de serviço, certifique-se de introduzir os
líquidos no depósito adequado. Um engano ao abastecer um líquido pode
provocar anomalias graves no funcionamento e avariar o motor.
Nota sobre o impacte ambiental
O nível do óleo não pode situar-se, em caso algum, acima da zona
Ÿpágina 324, fig. 175 . De contrário, pode ser aspirado óleo através da
ventilação do cárter da cambota, sendo lançado na atmosfera pelo sistema
de escape.
Consumo do óleo do motor
O consumo do óleo pode ser diferente entre um motor e outro, bem como
variar durante a vida útil do motor.
Dependendo do estilo de condução e das condições de utilização, o
consumo de óleo pode chegar a 1 l cada 2.000 km (1 quarto de galão cada
1.200 milhas); no caso de veículos novos, durante os primeiros 5000 quiló-
metros (3.000 milhas) pode ser inclusivamente superior. O nível do óleo do
motor terá de ser, por isso, periodicamente controlado, de preferência
sempre que reabastecer o depósito e antes de viagens mais longas.
Caso o motor seja submetido a esforços intensos, o nível do óleo deve ser
mantido na zona Ÿpágina 324, fig. 175 , p. ex. ao efectuar percursos
longos por auto-estrada no Verão, ao circular com reboque ou em trajectos de
montanha.
AB
AA
AA
AA

Verificação e reposição dos níveis 326

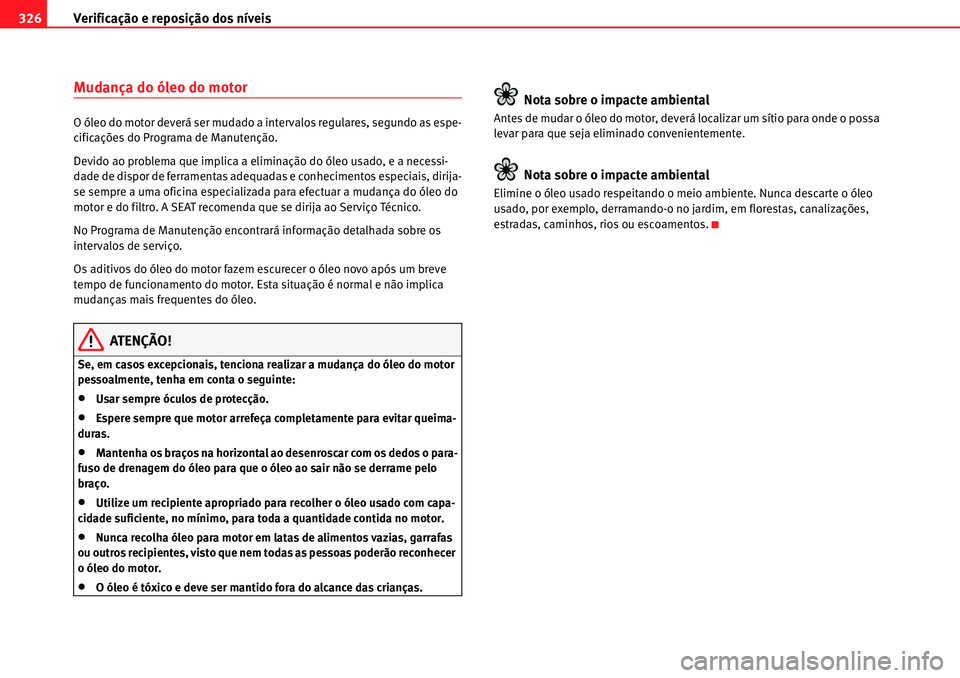

Mudança do óleo do motor
O óleo do motor deverá ser mudado a intervalos regulares, segundo as espe-
cificações do Programa de Manutenção.
Devido ao problema que implica a eliminação do óleo usado, e a necessi-
dade de dispor de ferramentas adequadas e conhecimentos especiais, dirija-
se sempre a uma oficina especializada para efectuar a mudança do óleo do
motor e do filtro. A SEAT recomenda que se dirija ao Serviço Técnico.
No Programa de Manutenção encontrará informação detalhada sobre os
intervalos de serviço.
Os aditivos do óleo do motor fazem escurecer o óleo novo após um breve
tempo de funcionamento do motor. Esta situação é normal e não implica
mudanças mais frequentes do óleo.
ATENÇÃO!
Se, em casos excepcionais, tenciona realizar a mudança do óleo do motor
pessoalmente, tenha em conta o seguinte:
xUsar sempre óculos de protecção.
xEspere sempre que motor arrefeça completamente para evitar queima-
duras.
xMantenha os braços na horizontal ao desenroscar com os dedos o para-
fuso de drenagem do óleo para que o óleo ao sair não se derrame pelo
braço.
xUtilize um recipiente apropriado para recolher o óleo usado com capa-
cidade suficiente, no mínimo, para toda a quantidade contida no motor.
xNunca recolha óleo para motor em latas de alimentos vazias, garrafas
ou outros recipientes, visto que nem todas as pessoas poderão reconhecer
o óleo do motor.
xO óleo é tóxico e deve ser mantido fora do alcance das crianças.
Nota sobre o impacte ambiental
Antes de mudar o óleo do motor, deverá localizar um sítio para onde o possa
levar para que seja eliminado convenientemente.
Nota sobre o impacte ambiental
Elimine o óleo usado respeitando o meio ambiente. Nunca descarte o óleo
usado, por exemplo, derramando-o no jardim, em florestas, canalizações,
estradas, caminhos, rios ou escoamentos.

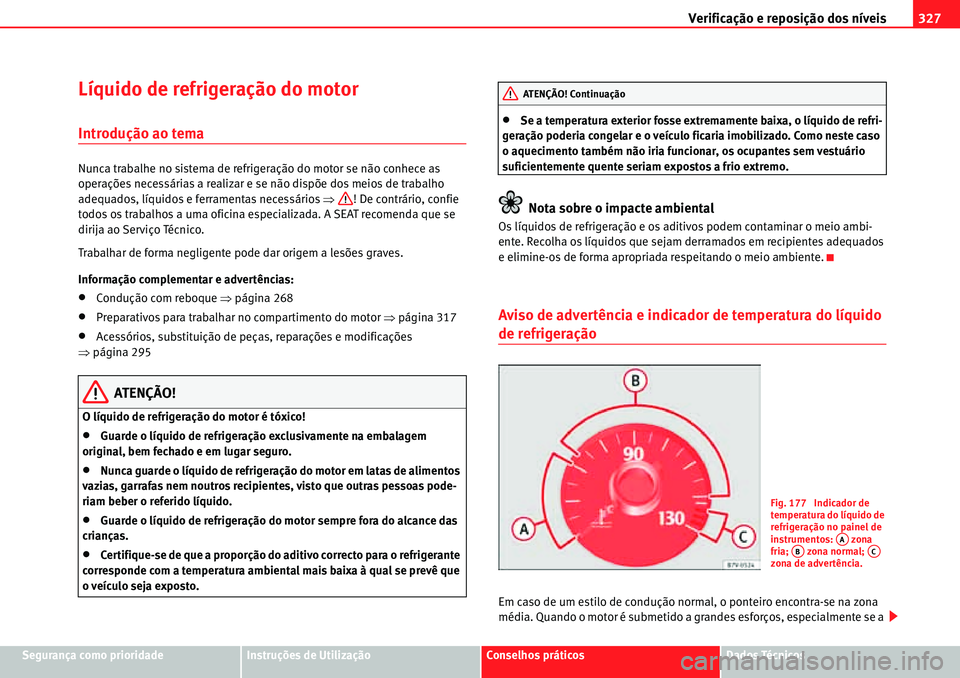

Verificação e reposição dos níveis327
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos
Líquido de refrigeração do motor
Introdução ao tema
Nunca trabalhe no sistema de refrigeração do motor se não conhece as
operações necessárias a realizar e se não dispõe dos meios de trabalho
adequados, líquidos e ferramentas necessários Ÿ! De contrário, confie
todos os trabalhos a uma oficina especializada. A SEAT recomenda que se
dirija ao Serviço Técnico.
Trabalhar de forma negligente pode dar origem a lesões graves.
Informação complementar e advertências:
xCondução com reboque Ÿpágina 268
xPreparativos para trabalhar no compartimento do motor Ÿpágina 317
xAcessórios, substituição de peças, reparações e modificações
Ÿpágina 295
ATENÇÃO!
O líquido de refrigeração do motor é tóxico!
xGuarde o líquido de refrigeração exclusivamente na embalagem
original, bem fechado e em lugar seguro.
xNunca guarde o líquido de refrigeração do motor em latas de alimentos
vazias, garrafas nem noutros recipientes, visto que outras pessoas pode-
riam beber o referido líquido.
xGuarde o líquido de refrigeração do motor sempre fora do alcance das
crianças.
xCertifique-se de que a proporção do aditivo correcto para o refrigerante
corresponde com a temperatura ambiental mais baixa à qual se prevê que
o veículo seja exposto.
xSe a temperatura exterior fosse extremamente baixa, o líquido de refri-
geração poderia congelar e o veículo ficaria imobilizado. Como neste caso
o aquecimento também não iria funcionar, os ocupantes sem vestuário
suficientemente quente seriam expostos a frio extremo.
Nota sobre o impacte ambiental
Os líquidos de refrigeração e os aditivos podem contaminar o meio ambi-
ente. Recolha os líquidos que sejam derramados em recipientes adequados
e elimine-os de forma apropriada respeitando o meio ambiente.
Aviso de advertência e indicador de temperatura do líquido
de refrigeração
Em caso de um estilo de condução normal, o ponteiro encontra-se na zona
média. Quando o motor é submetido a grandes esforços, especialmente se a
ATENÇÃO! Continuação
Fig. 177 Indicador de
temperatura do líquido de
refrigeração no painel de
instrumentos: zona
fria; zona normal;
zona de advertência.
AAABAC
