Situações diversas 368
Cuidado!
Se o veículo rodar com o motor parado e a alavanca selectora na posição N
por um período de tempo prolongado e a grande velocidade (por exemplo, ao
ser rebocado), a caixa de velocidades automática ficará danificada.

Situações diversas369
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

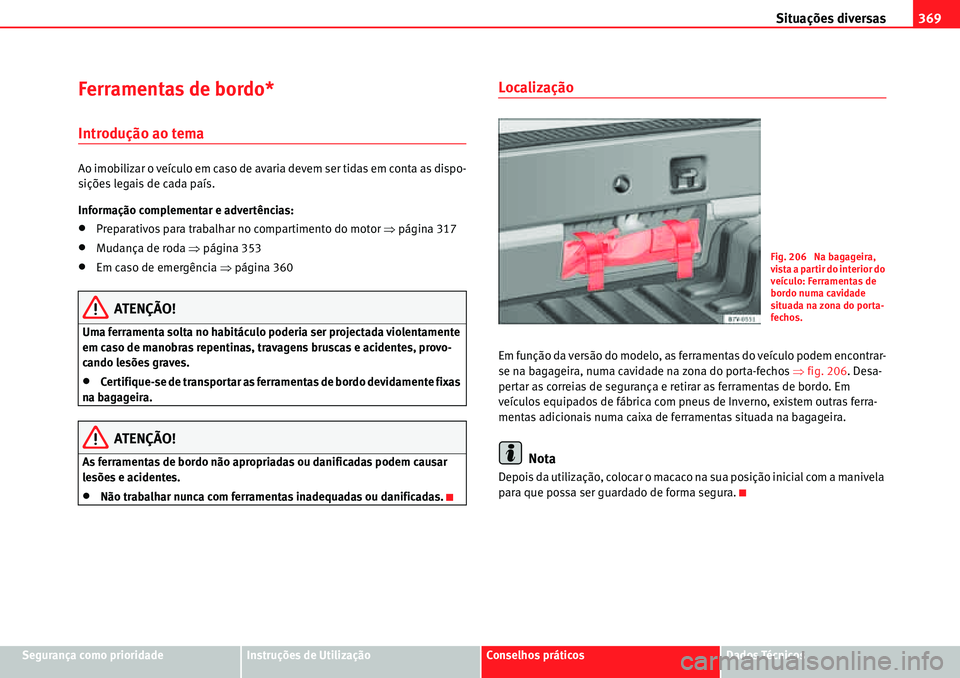

Ferramentas de bordo*
Introdução ao tema
Ao imobilizar o veículo em caso de avaria devem ser tidas em conta as dispo-
sições legais de cada país.
Informação complementar e advertências:
xPreparativos para trabalhar no compartimento do motor Ÿpágina 317
xMudança de roda Ÿpágina 353
xEm caso de emergência Ÿpágina 360
ATENÇÃO!
Uma ferramenta solta no habitáculo poderia ser projectada violentamente
em caso de manobras repentinas, travagens bruscas e acidentes, provo-
cando lesões graves.
xCertifique-se de transportar as ferramentas de bordo devidamente fixas
na bagageira.
ATENÇÃO!
As ferramentas de bordo não apropriadas ou danificadas podem causar
lesões e acidentes.
xNão trabalhar nunca com ferramentas inadequadas ou danificadas.
Localização
Em função da versão do modelo, as ferramentas do veículo podem encontrar-
se na bagageira, numa cavidade na zona do porta-fechos Ÿfig. 206. Desa-
pertar as correias de segurança e retirar as ferramentas de bordo. Em
veículos equipados de fábrica com pneus de Inverno, existem outras ferra-
mentas adicionais numa caixa de ferramentas situada na bagageira.
Nota
Depois da utilização, colocar o macaco na sua posição inicial com a manivela
para que possa ser guardado de forma segura.
Fig. 206 Na bagageira,
vista a partir do interior do
veículo: Ferramentas de
bordo numa cavidade
situada na zona do porta-
fechos.

Situações diversas 370

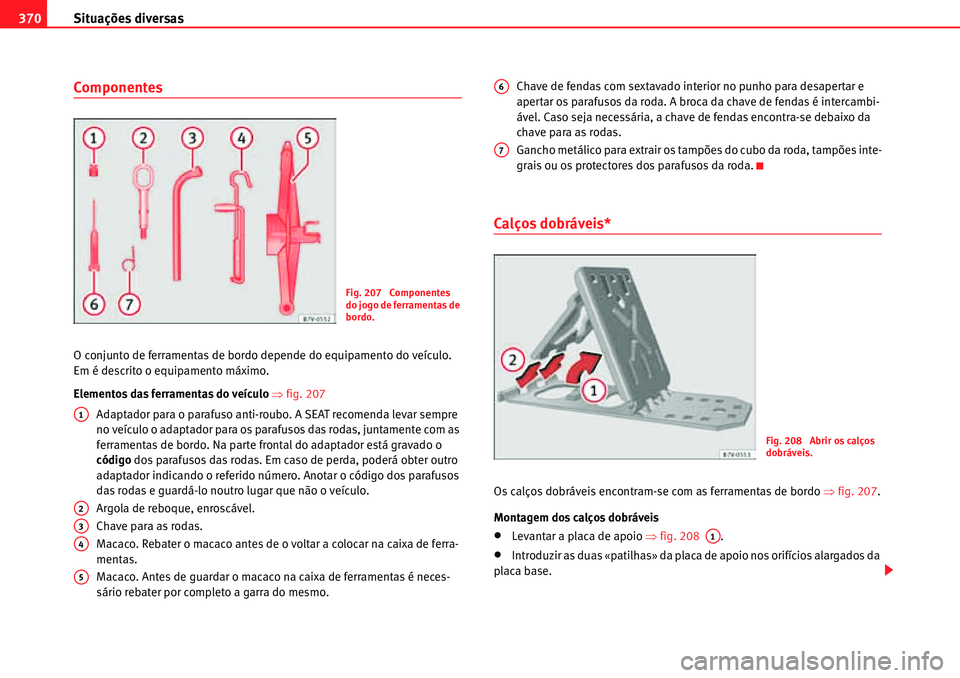

Componentes
O conjunto de ferramentas de bordo depende do equipamento do veículo.
Em é descrito o equipamento máximo.
Elementos das ferramentas do veículo Ÿfig. 207
Adaptador para o parafuso anti-roubo. A SEAT recomenda levar sempre
no veículo o adaptador para os parafusos das rodas, juntamente com as
ferramentas de bordo. Na parte frontal do adaptador está gravado o
código dos parafusos das rodas. Em caso de perda, poderá obter outro
adaptador indicando o referido número. Anotar o código dos parafusos
das rodas e guardá-lo noutro lugar que não o veículo.
Argola de reboque, enroscável.
Chave para as rodas.
Macaco. Rebater o macaco antes de o voltar a colocar na caixa de ferra-
mentas.
Macaco. Antes de guardar o macaco na caixa de ferramentas é neces-
sário rebater por completo a garra do mesmo.Chave de fendas com sextavado interior no punho para desapertar e
apertar os parafusos da roda. A broca da chave de fendas é intercambi-
ável. Caso seja necessária, a chave de fendas encontra-se debaixo da
chave para as rodas.
Gancho metálico para extrair os tampões do cubo da roda, tampões inte-
grais ou os protectores dos parafusos da roda.
Calços dobráveis*
Os calços dobráveis encontram-se com as ferramentas de bordo Ÿfig. 207.
Montagem dos calços dobráveis
xLevantar a placa de apoio Ÿfig. 208 .
xIntroduzir as duas «patilhas» da placa de apoio nos orifícios alargados da
placa base.
Fig. 207 Componentes
do jogo de ferramentas de
bordo.
A1
A2
A3
A4
A5
A6
A7
Fig. 208 Abrir os cal

Situações diversas371
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos Uso inadequado
Os calços dobráveis são utilizados para bloquear a roda diagonalmente
oposta à roda que pretende mudar.
Os calços dobráveis são colocados directamente à frente e atrás da roda e
devem ser utilizados somente sobre piso firme.
ATENÇÃO!
A montagem e utilização incorrectas das calços dobráveis pode dar origem
a lesões e acidentes.
xNunca utilizar calços dobráveis danificados.
xNunca utilizar os calços dobráveis para imobilizar o veículo em subidas
ou planos inclinados.

Situações diversas 372
Fusíveis
Introdução ao tema
Devido ao desenvolvimento constante do veículo, das atribuições dos fusí-
veis em função do equipamento e da utilização de um mesmo fusível para
vários dispositivos eléctricos, no momento da impressão não é possível
disponibilizar um resumo actualizado das posições dos fusíveis do consumo
eléctrico. Para obter informação detalhada sobre a ocupação dos fusíveis,
dirija-se a um Serviço Técnico.
Em princípio, um fusível pode estar atribuído a vários dispositivos. De forma
inversa, é possível que a um dispositivo correspondam vários fusíveis.
Substituir os fusíveis apenas se a causa do erro tiver sido solucionada. Se um
fusível substituído voltar a fundir-se ao fim de pouco tempo, o sistema eléc-
trico deverá ser inspeccionado por um serviço de assistência técnica.
Informação complementar e advertências:
xPreparativos para trabalhar no compartimento do motor Ÿpágina 317
ATENÇÃO!
A alta tensão do sistema eléctrico pode provocar descargas e queimaduras
graves, podendo chegar a causar a morte!
xNunca toque nos cabos eléctricos do sistema de ignição.
xEvitar os curto-circuitos na instalação eléctrica.
ATENÇÃO!
Utilizar fusíveis inadequados, reparar fusíveis e fazer ligação directa de um
circuito de corrente sem fusíveis, pode provocar um incêndio e lesões
graves.
xNunca utilize fusíveis de capacidade superior. Substitua os fusíveis
somente por fusíveis com a mesma amperagem (mesma cor e inscrição) e
tamanho.
xNunca reparar um fusível.
xNunca substituir os fusíveis por uma tira metálica, um grampo ou seme-
lhante.
Cuidado!
xPara não danificar o sistema eléctrico do veículo, antes de substituir um
fusível deverá desligar sempre a ignição, as luzes e dispositivos eléctricos
restantes, e extrair a chave da ignição.
xSe um fusível for substituído por outro de maior amperagem, podem
ocorrer danos noutro ponto do sistema eléctrico.
xProteger as caixas de fusíveis abertas para evitar a entrada de sujidades
ou humidade. A sujidade e a humidade nas caixas de fusíveis podem originar
danos no sistema eléctrico.
Nota
A um consumidor podem corresponder vários fusíveis.
Nota
Um fusível pode pertencer também a vários consumidores.
ATENÇÃO! Continuação

Situações diversas373
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

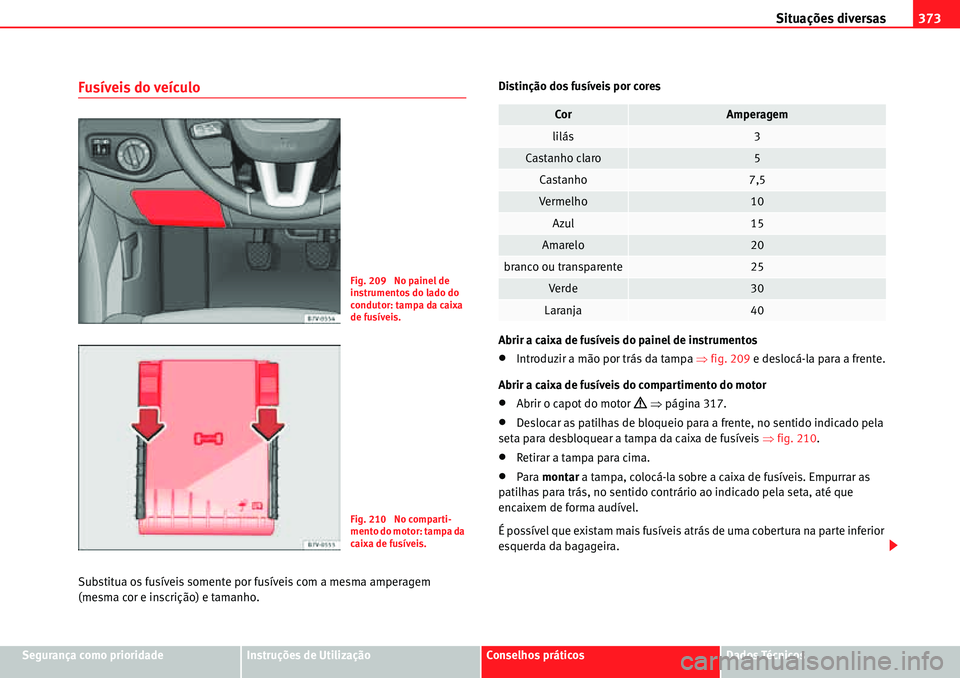

Fusíveis do veículo
Substitua os fusíveis somente por fusíveis com a mesma amperagem
(mesma cor e inscrição) e tamanho.Distinção dos fusíveis por cores
Abrir a caixa de fusíveis do painel de instrumentos
xIntroduzir a mão por trás da tampa Ÿfig. 209 e deslocá-la para a frente.
Abrir a caixa de fusíveis do compartimento do motor
xAbrir o capot do motor ’ Ÿpágina 317.
xDeslocar as patilhas de bloqueio para a frente, no sentido indicado pela
seta para desbloquear a tampa da caixa de fusíveis Ÿfig. 210.
xRetirar a tampa para cima.
xPara montar a tampa, colocá-la sobre a caixa de fusíveis. Empurrar as
patilhas para trás, no sentido contrário ao indicado pela seta, até que
encaixem de forma audível.
É possível que existam mais fusíveis atrás de uma cobertura na parte inferior
esquerda da bagageira.
Fig. 209 No painel de
instrumentos do lado do
condutor: tampa da caixa
de fusíveis.
Fig. 210 No comparti-
mento do motor: tampa da
caixa de fusíveis.
CorAmperagem
lilás3
Castanho claro5
Castanho7,5
Ve r m el ho10
Azul15
Amarelo20
branco ou transparente25
Ve r d e30
Laranja40

Situações diversas 374

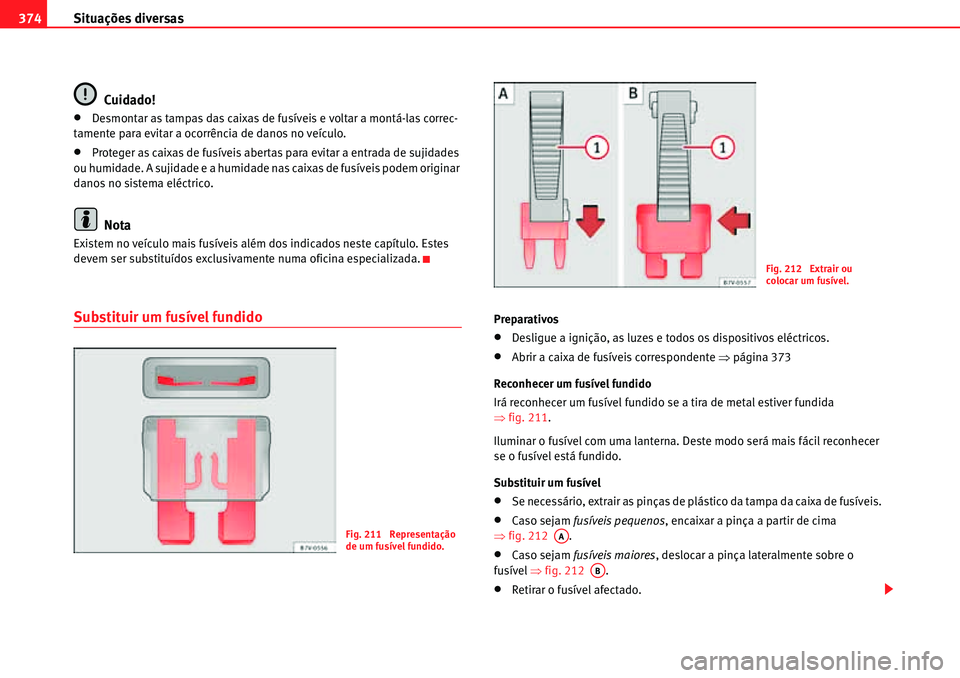

Cuidado!
xDesmontar as tampas das caixas de fusíveis e voltar a montá-las correc-
tamente para evitar a ocorrência de danos no veículo.
xProteger as caixas de fusíveis abertas para evitar a entrada de sujidades
ou humidade. A sujidade e a humidade nas caixas de fusíveis podem originar
danos no sistema eléctrico.
Nota
Existem no veículo mais fusíveis além dos indicados neste capítulo. Estes
devem ser substituídos exclusivamente numa oficina especializada.
Substituir um fusível fundidoPreparativos
xDesligue a ignição, as luzes e todos os dispositivos eléctricos.
xAbrir a caixa de fusíveis correspondente Ÿpágina 373
Reconhecer um fusível fundido
Irá reconhecer um fusível fundido se a tira de metal estiver fundida
Ÿfig. 211.
Iluminar o fusível com uma lanterna. Deste modo será mais fácil reconhecer
se o fusível está fundido.
Substituir um fusível
xSe necessário, extrair as pinças de plástico da tampa da caixa de fusíveis.
xCaso sejam fusíveis pequenos, encaixar a pinça a partir de cima
Ÿfig. 212 .
xCaso sejam fusíveis maiores, deslocar a pinça lateralmente sobre o
fusível Ÿfig. 212 .
xRetirar o fusível afectado.
Fig. 211 Representação
de um fusível fundido.
Fig. 212 Extrair ou
colocar um fusível.
AA
AB

Situações diversas375
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

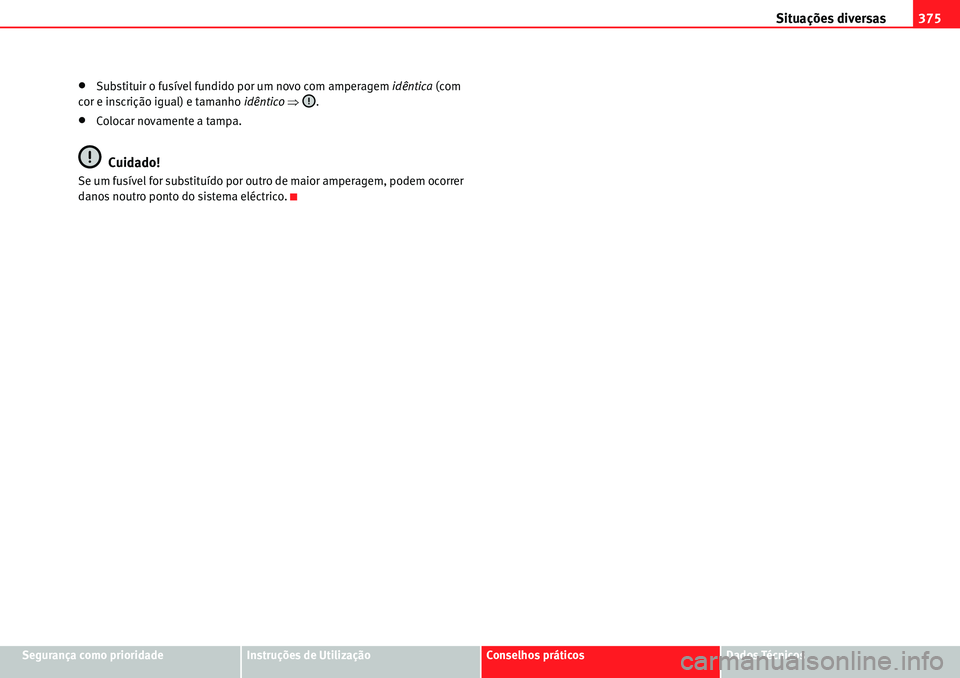

xSubstituir o fusível fundido por um novo com amperagem idêntica (com
cor e inscrição igual) e tamanho idêntico Ÿ.
xColocar novamente a tampa.
Cuidado!
Se um fusível for substituído por outro de maior amperagem, podem ocorrer
danos noutro ponto do sistema eléctrico.
