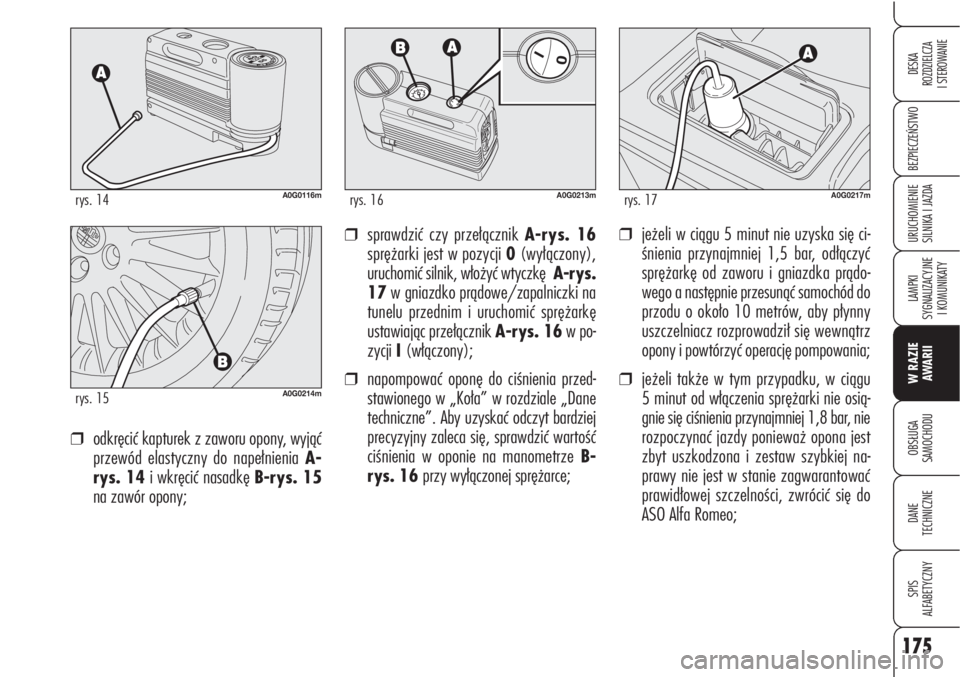

SILNIKA I JAZDA❒jeżeli w ciągu 5 minut nie uzyska się ci-
śnienia przynajmniej 1,5 bar, odłączyć
sprężarkę od zaworu i gniazdka prądo-
wego a następnie przesunąć samochód do
przodu o około 10 metrów, aby płynny
uszczelniacz rozprowadził się wewnątrz
opony i powtórzyć operację pompowania;
❒jeżeli także w tym przypadku, w ciągu
5 minut od włączenia sprężarki nie osią-
gnie się ciśnienia przynajmniej 1,8 bar, nie
rozpoczynać jazdy ponieważ opona jest
zbyt uszkodzona i zestaw szybkiej na-
prawy nie jest w stanie zagwarantować
prawidłowej szczelności, zwrócić się do
ASO Alfa Romeo;
❒odkręcić kapturek z zaworu opony, wyjąć
przewód elastyczny do napełnienia A-
rys. 14i wkręcić nasadkę B-rys. 15
na zawór opony;
❒sprawdzić czy przełącznik A-rys. 16
sprężarki jest w pozycji 0(wyłączony),
uruchomić silnik, włożyć wtyczkę A-rys.
17w gniazdko prądowe/zapalniczki na
tunelu przednim i uruchomić sprężarkę
ustawiając przełącznik A-rys. 16w po-
zycji I (włączony);
❒napompować oponę do ciśnienia przed-
stawionego w „Koła” w rozdziale „Dane
techniczne”. Aby uzyskać odczyt bardziej
precyzyjny zaleca się, sprawdzić wartość
ciśnienia w oponie na manometrze B-
rys. 16 przy wyłączonej sprężarce;
A0G0116mrys. 14
A0G0214mrys. 15
A0G0213mrys. 16A0G0217mrys. 17

❒jeżeli opona zostanie napompowana do ci-
śnienia podanego w „Ciśnienie w opo-
nach“ w rozdziale „Dane Techniczne“, ru-
szyć natychmiast;
176
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
Nakleić naklejkę samo-
przylepną w miejscu do-
brze widocznym dla kierowcy, aby
zasygnalizować, że opona została
naprawiona zestawem szybkiej na-
prawy. Jechać ostrożnie, szczegól-
nie na zakrętach. Nie przekraczać
80 km/h. Nie przyspieszać i nie ha-
mować gwałtownie.
UWAGA
Absolutnie poinformować,
że opona była naprawiona
zestawem szybkiej naprawy. Prze-
kazać folder osobie, która będzie
kleiła oponę naprawioną zestawem
szybkiej naprawy opon.
UWAGA
Jeżeli ciśnienie spadnie po-
niżej 1,8 bara nie kontynu-
ować jazdy: zestaw szybkiej na-
prawy opon Fix&Go automatic nie
jest w stanie zagwarantować wy-
maganej szczelności, ponieważ
opona jest zbyt uszkodzona. Zwró-
cić się do ASO Alfa Romeo.
UWAGA

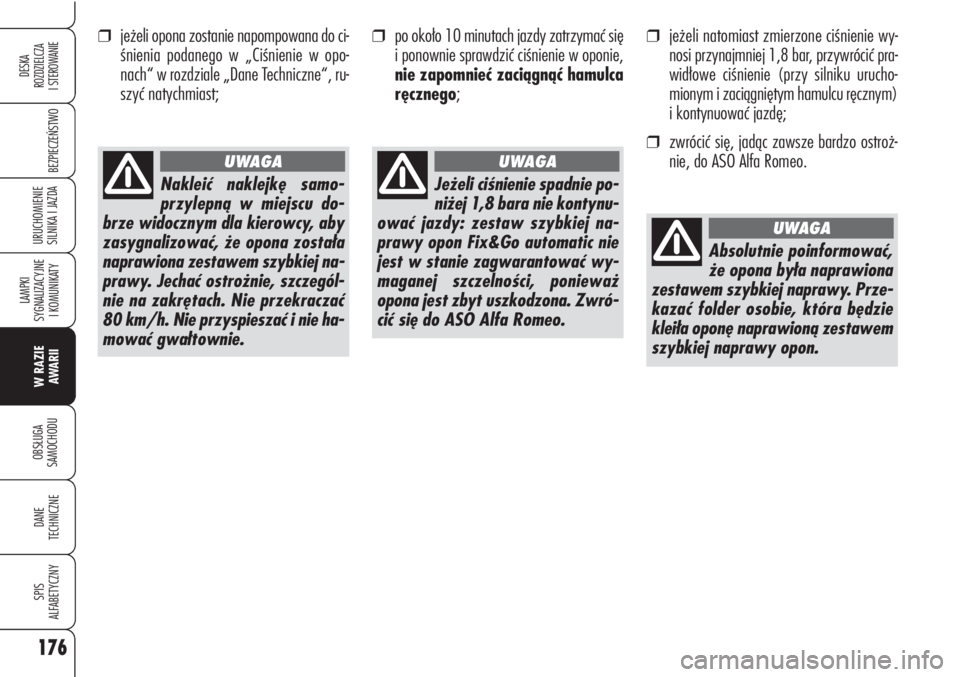

❒po około 10 minutach jazdy zatrzymać się
i ponownie sprawdzić ciśnienie w oponie,
nie zapomnieć zaciągnąć hamulca
ręcznego;❒jeżeli natomiast zmierzone ciśnienie wy-
nosi przynajmniej 1,8 bar, przywrócić pra-
widłowe ciśnienie (przy silniku urucho-
mionym i zaciągniętym hamulcu ręcznym)
i kontynuować jazdę;
❒zwrócić się, jadąc zawsze bardzo ostroż-
nie, do ASO Alfa Romeo.

177
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
A0G0215mrys. 18A0G0216mrys. 19
TYLKO DO KONTROLI
I PRZYWRÓCENIA CIŚNIENIA
Sprężarka może być używana również do przy-
wrócenia ciśnienia w oponach. Rozłączyć szyb-
kozłączkęA-rys. 18i połączyć ją bezpośred-
nio z zaworem opony do pompowania rys.
19; w ten sposób butla nie będzie połączona ze
sprężarką i nie zostanie wtryśnięty płynny
uszczelniacz.
A0G0047mrys. 20
Bezwzględnie poinformo-
wać kogoś kto będzie uży-
wał samochodu, że opona napra-
wiona została zestawem szybkiej
naprawy. Przekazać odpowiednią
etykietę samoprzylepną informa-
cyjną osobie która wykona sto-
sowne operacje przywracające
pierwotny stan.

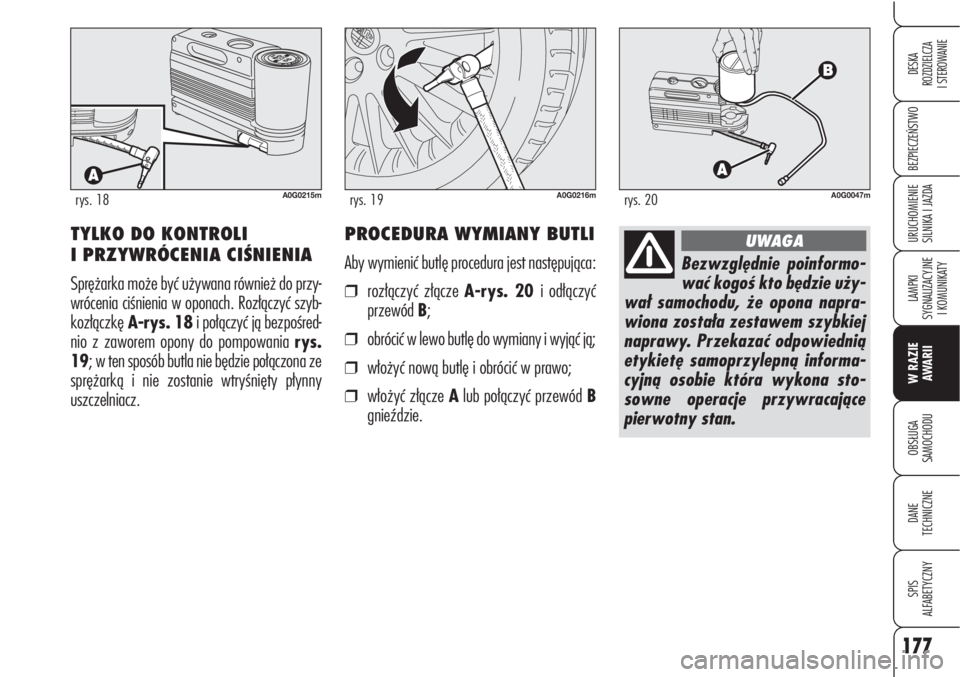

UWAGAPROCEDURA WYMIANY BUTLI
Aby wymienić butlę procedura jest następująca:
❒rozłączyć złącze A-rys. 20 i odłączyć
przewód B;
❒obrócić w lewo butlę do wymiany i wyjąć ją;
❒włożyć nową butlę i obrócić w prawo;
❒włożyć złącze Alub połączyć przewód B
gnieździe.

178
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
ZALECENIA OGÓLNE
❒Gdy żarówka nie świeci się, przed wy-
mianą, sprawdzić sprawdzić, czy odpo-
wiedni bezpiecznik nie jest przepalony:
rozmieszczenie bezpieczników podane
jest w rozdziale „Wymiana bezpieczni-
ków”;
❒przed wymianą żarówki sprawdzić, czy
odpowiednie styki nie są skorodowane;
❒przepalone żarówki należy wymieniać na
nowe tego samego typu i mocy;
❒po wymianie żarówki reflektorów, ze
względów bezpieczeństwa, sprawdzić za-
wsze ustawienie świateł;
OSTRZEŻENIE Na powierzchni wewnętrz-
nej reflektora może wystąpić lekkie zaparo-
wanie: nie oznacza to uszkodzenia, ale w rze-
czywistości jest zjawiskiem naturalnym
spowodowanym niską temperaturą i wysoką
wilgotnością powietrza; znika zaraz po włą-
czeniu reflektorów. Obecność kropel wewnątrz
reflektora oznacza przenikanie wody do jego
wnętrza; zwrócić się do ASO Alfa Romeo.

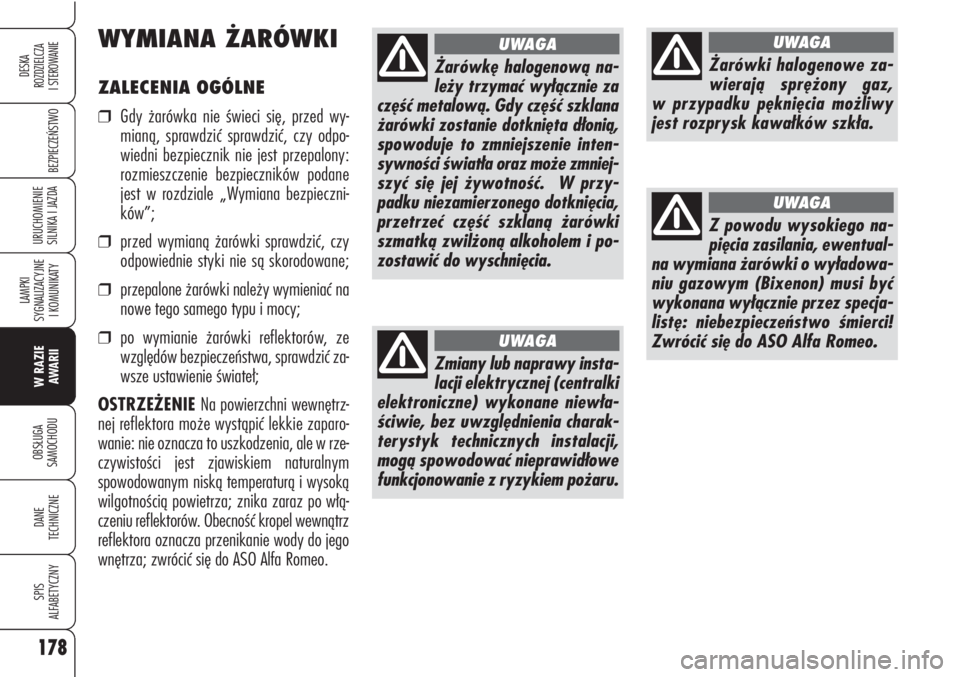

WYMIANA ŻARÓWKI
Zmiany lub naprawy insta-
lacji elektrycznej (centralki
elektroniczne) wykonane niewła-
ściwie, bez uwzględnienia charak-
terystyk technicznych instalacji,
mogą spowodować nieprawidłowe
funkcjonowanie z ryzykiem pożaru.
UWAGA
Z powodu wysokiego na-
pięcia zasilania, ewentual-
na wymiana żarówki o wyładowa-
niu gazowym (Bixenon) musi być
wykonana wyłącznie przez specja-
listę: niebezpieczeństwo śmierci!
Zwrócić się do ASO Alfa Romeo.
UWAGA
Żarówki halogenowe za-
wierają sprężony gaz,
w przypadku pęknięcia możliwy
jest rozprysk kawałków szkła.
UWAGA
Żarówkę halogenową na-
leży trzymać wyłącznie za
część metalową. Gdy część szklana
żarówki zostanie dotknięta dłonią,
spowoduje to zmniejszenie inten-
sywności światła oraz może zmniej-
szyć się jej żywotność. W przy-
padku niezamierzonego dotknięcia,
przetrzeć część szklaną żarówki
szmatką zwilżoną alkoholem i po-
zostawić do wyschnięcia.
UWAGA

179
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDAB Żarówki z oprawą bagnetową:
aby wyjąć żarówkę z odpowiedniej
oprawy, nacisnąć bańkę żarówki, obró-
cić w lewo, następnie wyjąć.
C Żarówki cylindryczne:aby wyjąć,
rozłączyć z odpowiednich styków.D-E Żarówki halogenowe: aby wyjąć
żarówkę, odłączyć sprężyną blokującą
z odpowiedniego gniazda.
F Żarówki o wyładowaniu gazo-

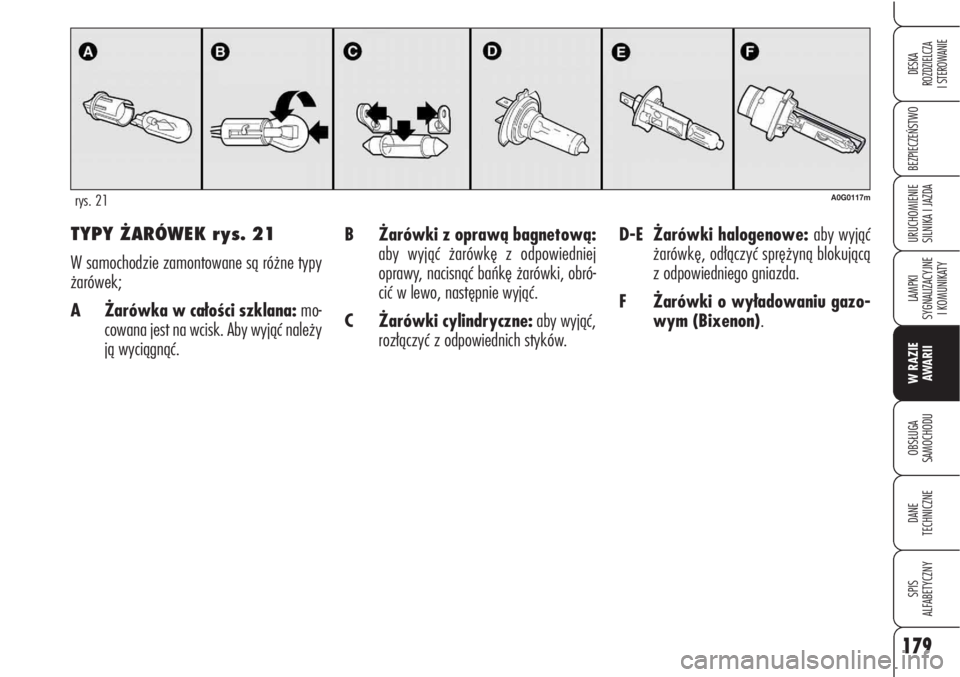

wym (Bixenon). TYPY ŻARÓWEK rys. 21
W samochodzie zamontowane są różne typy
żarówek;
A Żarówka w całości szklana: mo-
cowana jest na wcisk. Aby wyjąć należy
ją wyciągnąć.
A0G0117mrys. 21

180
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA

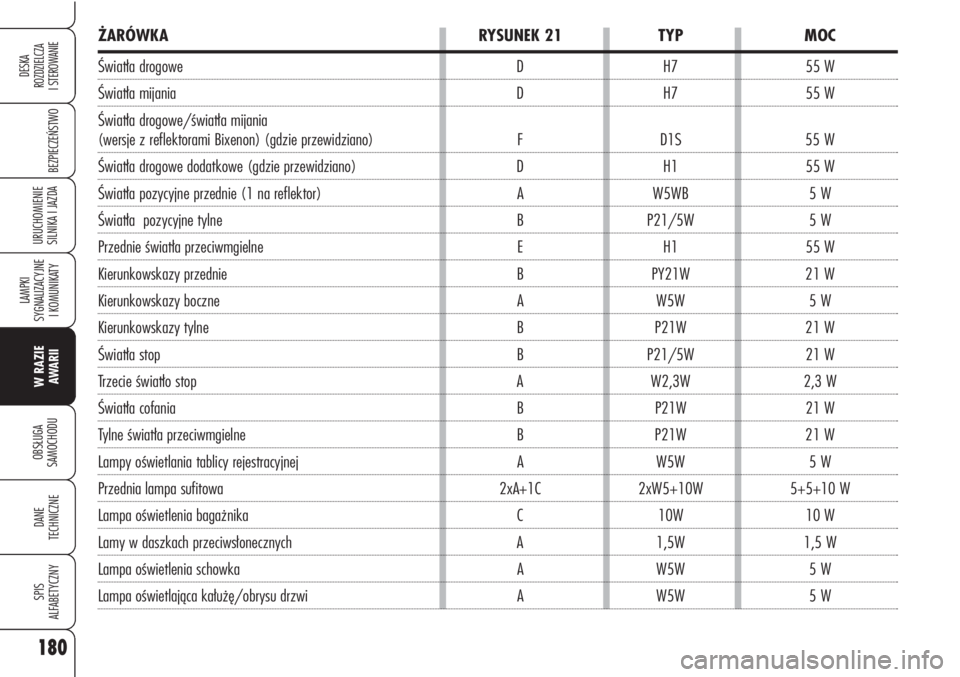

ŻARÓWKA RYSUNEK 21 TYP MOC
Światła drogowe D H7 55 W
Światła mijania D H7 55 W
Światła drogowe/światła mijania
(wersje z reflektorami Bixenon) (gdzie przewidziano) F D1S 55 W
Światła drogowe dodatkowe (gdzie przewidziano) D H1 55 W
Światła pozycyjne przednie (1 na reflektor) A W5WB 5 W
Światła pozycyjne tylne B P21/5W 5 W
Przednie światła przeciwmgielne E H1 55 W
Kierunkowskazy przednie B PY21W 21 W
Kierunkowskazy boczne A W5W 5 W
Kierunkowskazy tylne B P21W 21 W
Światła stop B P21/5W 21 W
Trzecie światło stop A W2,3W 2,3 W
Światła cofania B P21W 21 W
Tylne światła przeciwmgielne B P21W 21 W
Lampy oświetlania tablicy rejestracyjnej A W5W 5 W
Przednia lampa sufitowa 2xA+1C 2xW5+10W 5+5+10 W
Lampa oświetlenia bagażnika C 10W 10 W
Lamy w daszkach przeciwsłonecznych A 1,5W 1,5 W
Lampa oświetlenia schowka A W5W 5 W
Lampa oświetlająca kałużę/obrysu drzwi A W5W 5 W

181
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA

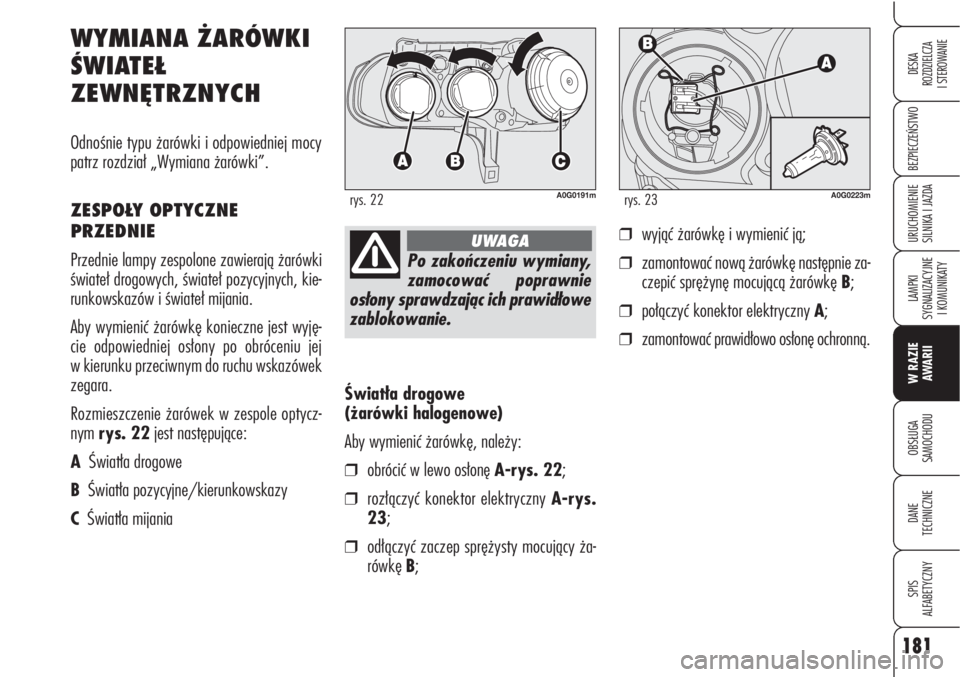

Światła drogowe
(żarówki halogenowe)
Aby wymienić żarówkę, należy:
❒obrócić w lewo osłonę A-rys. 22;
❒rozłączyć konektor elektryczny A-rys.
23;
❒odłączyć zaczep sprężysty mocujący ża-
rówkę B;
WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
Odnośnie typu żarówki i odpowiedniej mocy
patrz rozdział „Wymiana żarówki”.
ZESPOŁY OPTYCZNE
PRZEDNIE
Przednie lampy zespolone zawierają żarówki
świateł drogowych, świateł pozycyjnych, kie-
runkowskazów i świateł mijania.
Aby wymienić żarówkę konieczne jest wyję-
cie odpowiedniej osłony po obróceniu jej
w kierunku przeciwnym do ruchu wskazówek
zegara.
Rozmieszczenie żarówek w zespole optycz-
nym rys. 22jest następujące:
AŚwiatła drogowe
BŚwiatła pozycyjne/kierunkowskazy
CŚwiatła mijania
A0G0191mrys. 22
Po zakończeniu wymiany,
zamocować poprawnie
osłony sprawdzając ich prawidłowe
zablokowanie.
UWAGA
A0G0223mrys. 23
❒wyjąć żarówkę i wymienić ją;
❒zamontować nową żarówkę następnie za-
czepić sprężynę mocującą żarówkę B;
❒połączyć konektor elektryczny A;
❒zamontować prawidłowo osłonę ochronną.

182
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDAŚwiatła pozycyjne
Aby wymienić żarówkę, należy:
❒obrócić w lewo osłonę B-rys. 22;
❒nacisnąć na zaczep A-rys. 24, wyjąć
żarówkę i wymienić ją;
❒włożyć oprawę żarówki sprawdzając pra-
widłowe zatrzaśnięcie blokady; sprawdzić
ponadto prawidłowe ustawienie żarówki
patrząc z zewnętrznej strony reflektora;
❒zamontować prawidłowo osłonę ochronną.
A0G0193mrys. 24A0G0194mrys. 25A0G0192mrys. 26
Kierunkowskazy przednie
Aby wymienić żarówkę, należy:
❒obrócić w lewo osłonę B-rys. 22;
❒obrócić w lewo oprawę żarówki A-rys.
25, wyjąć żarówkę i wymienić ją;
❒włożyć oprawę żarówki sprawdzając pra-
widłowe zatrzaśnięcie blokady; sprawdzić
ponadto prawidłowe ustawienie żarówki pa-
trząc z zewnętrznej strony reflektora;
❒zamontować prawidłowo osłonę ochronną.Światła mijania
(żarówki halogenowe)
Aby wymienić żarówkę, należy:
❒obrócić w lewo osłonę C-rys. 22;
❒rozłączyć konektor elektryczny A-rys. 26;
❒odłączyć sprężynę mocującą żarówkę B;
❒wyjąć żarówkę i wymienić ją;
❒zamontować nową żarówkę następnie za-
czepić sprężynę mocującą żarówkę B;
❒zamontować prawidłowo osłonę ochronną.
