2010 Alfa Romeo Brera/Spider Instrukcja obsługi (in Polish)

183
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

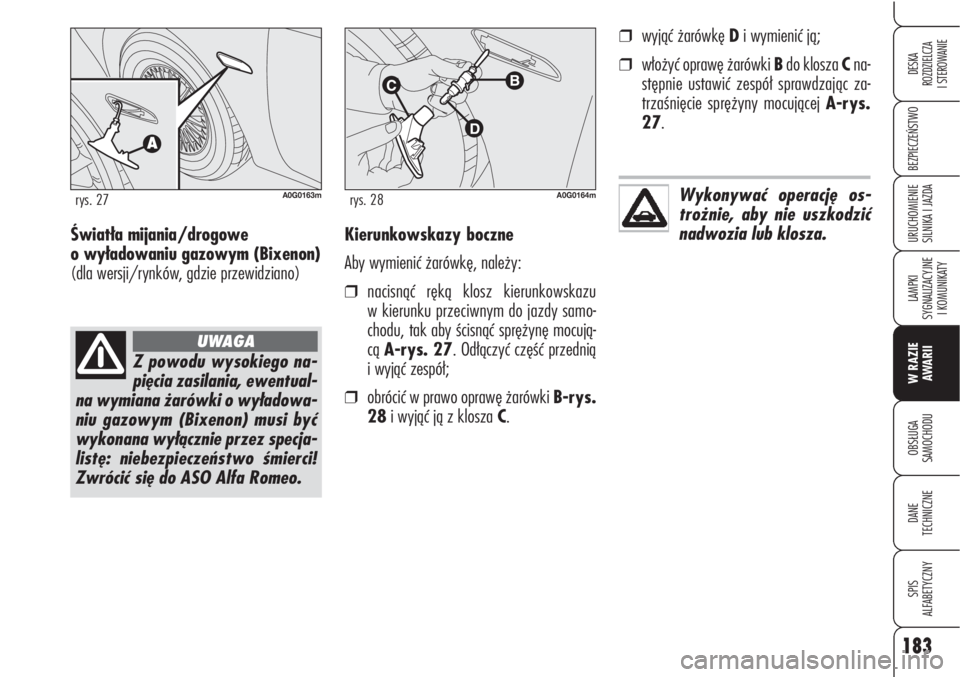

SILNIKA I JAZDAKierunkowskazy boczne
Aby wymienić żarówkę, należy:
❒nacisnąć ręką klosz kierunkowskazu
w kierunku przeciwnym do jazdy samo-
chodu, tak aby ścisnąć sprężynę mocują-
cą A-rys. 27. Odłączyć część przednią
i wyjąć zespół;
❒obrócić w prawo oprawę żarówki B-rys.
28i wyjąć ją z klosza C.
A0G0163mrys. 27A0G0164mrys. 28Wykonywać operację os-
trożnie, aby nie uszkodzić
nadwozia lub klosza.
Z powodu wysokiego na-
pięcia zasilania, ewentual-
na wymiana żarówki o wyładowa-
niu gazowym (Bixenon) musi być
wykonana wyłącznie przez specja-
listę: niebezpieczeństwo śmierci!
Zwrócić się do ASO Alfa Romeo.
UWAGA
Światła mijania/drogowe
o wyładowaniu gazowym (Bixenon)
(dla wersji/rynków, gdzie przewidziano)
❒wyjąć żarówkę Di wymienić ją;
❒włożyć oprawę żarówki Bdo klosza Cna-
stępnie ustawić zespół sprawdzając za-
trzaśnięcie sprężyny mocującej A-rys.
27.

184
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

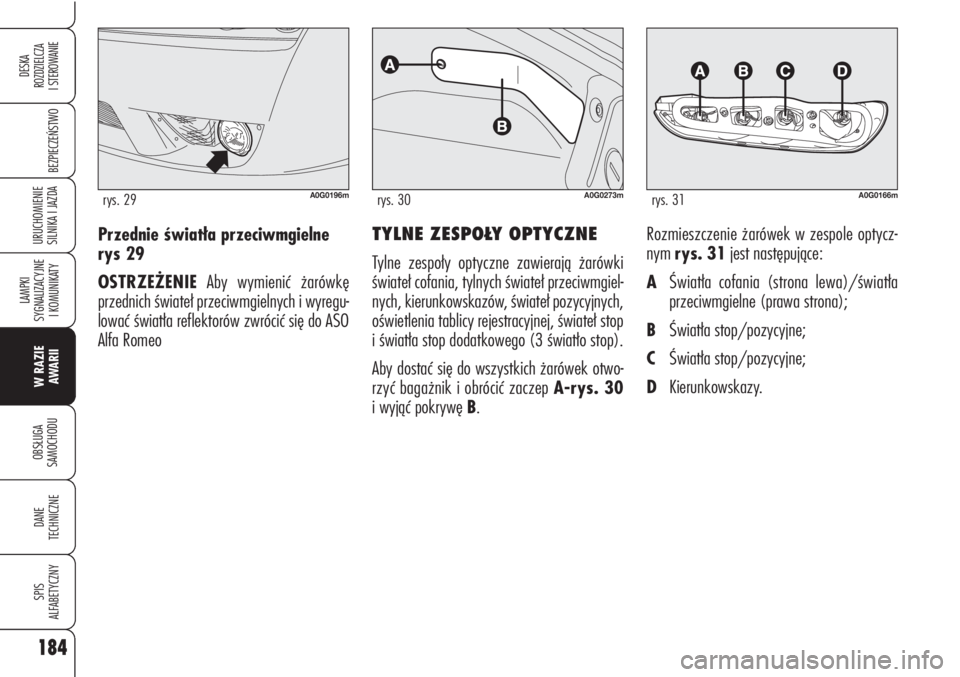

SILNIKA I JAZDATYLNE ZESPOŁY OPTYCZNE
Tylne zespoły optyczne zawierają żarówki
świateł cofania, tylnych świateł przeciwmgiel-
nych, kierunkowskazów, świateł pozycyjnych,
oświetlenia tablicy rejestracyjnej, świateł stop
i światła stop dodatkowego (3 światło stop).
Aby dostać się do wszystkich żarówek otwo-
rzyć bagażnik i obrócić zaczep A-rys. 30
i wyjąć pokrywę B.
A0G0273mrys. 30A0G0166mrys. 31
Rozmieszczenie żarówek w zespole optycz-
nym rys. 31jest następujące:
AŚwiatła cofania (strona lewa)/światła
przeciwmgielne (prawa strona);
BŚwiatła stop/pozycyjne;
CŚwiatła stop/pozycyjne;
DKierunkowskazy.
A0G0196mrys. 29
Przednie światła przeciwmgielne
rys 29
OSTRZEŻENIEAby wymienić żarówkę
przednich świateł przeciwmgielnych i wyregu-
lować światła reflektorów zwrócić się do ASO
Alfa Romeo

185
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

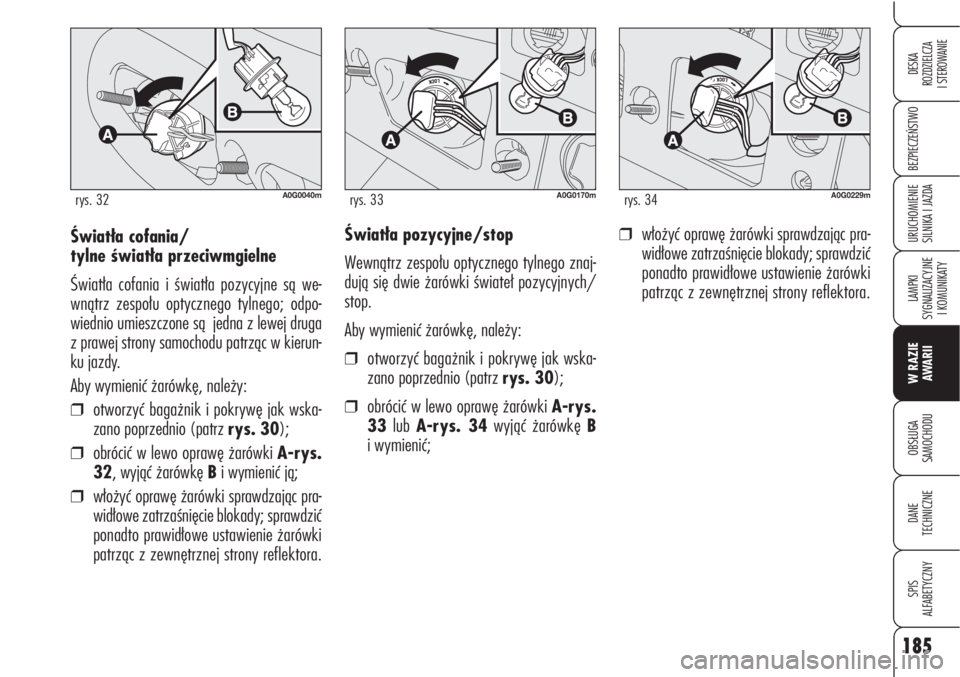

SILNIKA I JAZDAŚwiatła cofania/
tylne światła przeciwmgielne
Światła cofania i światła pozycyjne są we-
wnątrz zespołu optycznego tylnego; odpo-
wiednio umieszczone są jedna z lewej druga
z prawej strony samochodu patrząc w kierun-
ku jazdy.
Aby wymienić żarówkę, należy:
❒otworzyć bagażnik i pokrywę jak wska-
zano poprzednio (patrz rys. 30);
❒obrócić w lewo oprawę żarówki A-rys.
32, wyjąć żarówkę Bi wymienić ją;
❒włożyć oprawę żarówki sprawdzając pra-
widłowe zatrzaśnięcie blokady; sprawdzić
ponadto prawidłowe ustawienie żarówki
patrząc z zewnętrznej strony reflektora.
A0G0040mrys. 32A0G0229mrys. 34
Światła pozycyjne/stop
Wewnątrz zespołu optycznego tylnego znaj-
dują się dwie żarówki świateł pozycyjnych/
stop.
Aby wymienić żarówkę, należy:
❒otworzyć bagażnik i pokrywę jak wska-
zano poprzednio (patrz rys. 30);
❒obrócić w lewo oprawę żarówki A-rys.
33lub A-rys. 34wyjąć żarówkę B
i wymienić;
A0G0170mrys. 33
❒włożyć oprawę żarówki sprawdzając pra-
widłowe zatrzaśnięcie blokady; sprawdzić
ponadto prawidłowe ustawienie żarówki
patrząc z zewnętrznej strony reflektora.

186
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

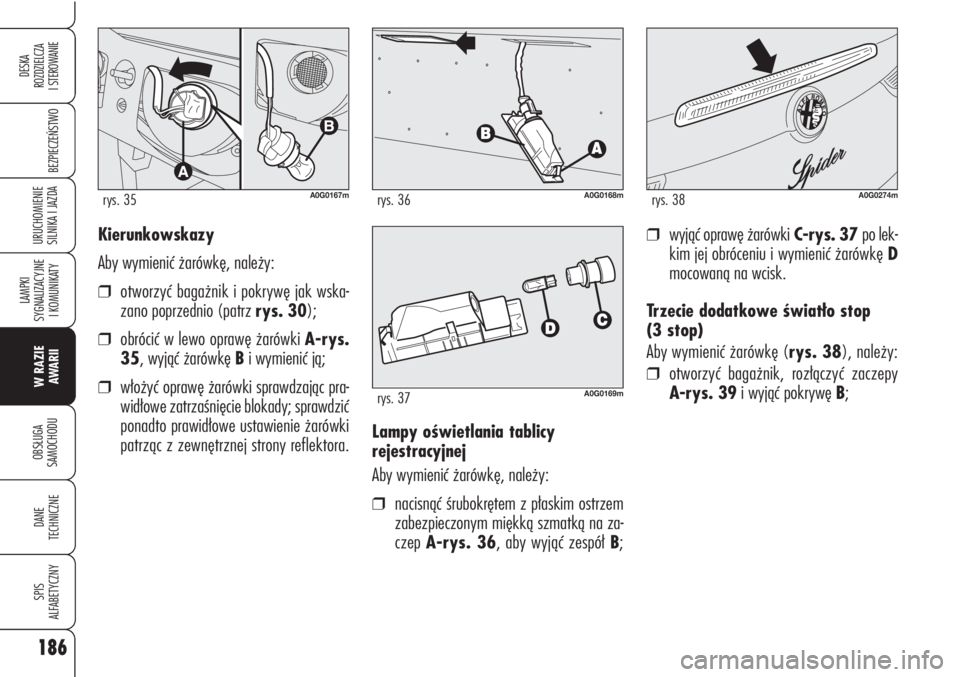

SILNIKA I JAZDAKierunkowskazy
Aby wymienić żarówkę, należy:
❒otworzyć bagażnik i pokrywę jak wska-
zano poprzednio (patrz rys. 30);
❒obrócić w lewo oprawę żarówki A-rys.
35, wyjąć żarówkę Bi wymienić ją;
❒włożyć oprawę żarówki sprawdzając pra-
widłowe zatrzaśnięcie blokady; sprawdzić
ponadto prawidłowe ustawienie żarówki
patrząc z zewnętrznej strony reflektora.
A0G0167mrys. 35
Lampy oświetlania tablicy
rejestracyjnej
Aby wymienić żarówkę, należy:
❒nacisnąć śrubokrętem z płaskim ostrzem
zabezpieczonym miękką szmatką na za-
czep A-rys. 36, aby wyjąć zespół B;
A0G0168mrys. 36
A0G0169mrys. 37
❒wyjąć oprawę żarówkiC-rys. 37 po lek-
kim jej obróceniu i wymienić żarówkę D
mocowaną na wcisk.
Trzecie dodatkowe światło stop
(3 stop)
Aby wymienić żarówkę (rys. 38), należy:
❒otworzyć bagażnik, rozłączyć zaczepy
A-rys. 39i wyjąć pokrywę B;
A0G0274mrys. 38

187
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

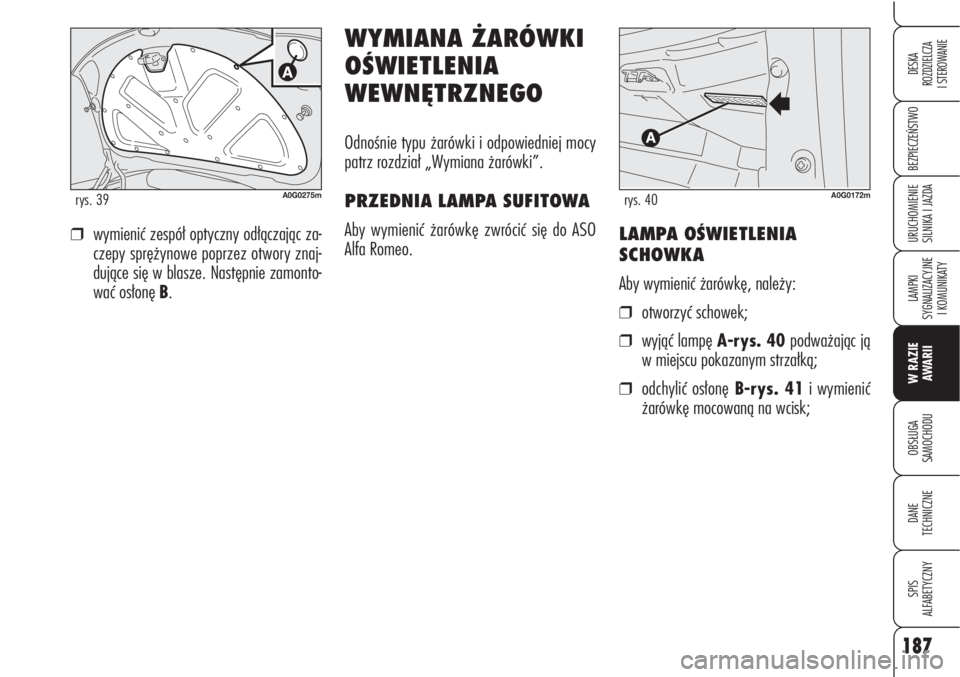

SILNIKA I JAZDA❒wymienić zespół optyczny odłączając za-
czepy sprężynowe poprzez otwory znaj-
dujące się w blasze. Następnie zamonto-
wać osłonę B.
WYMIANA ŻARÓWKI
OŚWIETLENIA
WEWNĘTRZNEGO
Odnośnie typu żarówki i odpowiedniej mocy
patrz rozdział „Wymiana żarówki”.
PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówkę zwrócić się do ASO
Alfa Romeo.
A0G0275mrys. 39
LAMPA OŚWIETLENIA
SCHOWKA
Aby wymienić żarówkę, należy:
❒otworzyć schowek;
❒wyjąć lampę A-rys. 40podważając ją
w miejscu pokazanym strzałką;
❒odchylić osłonęB-rys. 41i wymienić
żarówkę mocowaną na wcisk;
A0G0172mrys. 40

188
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

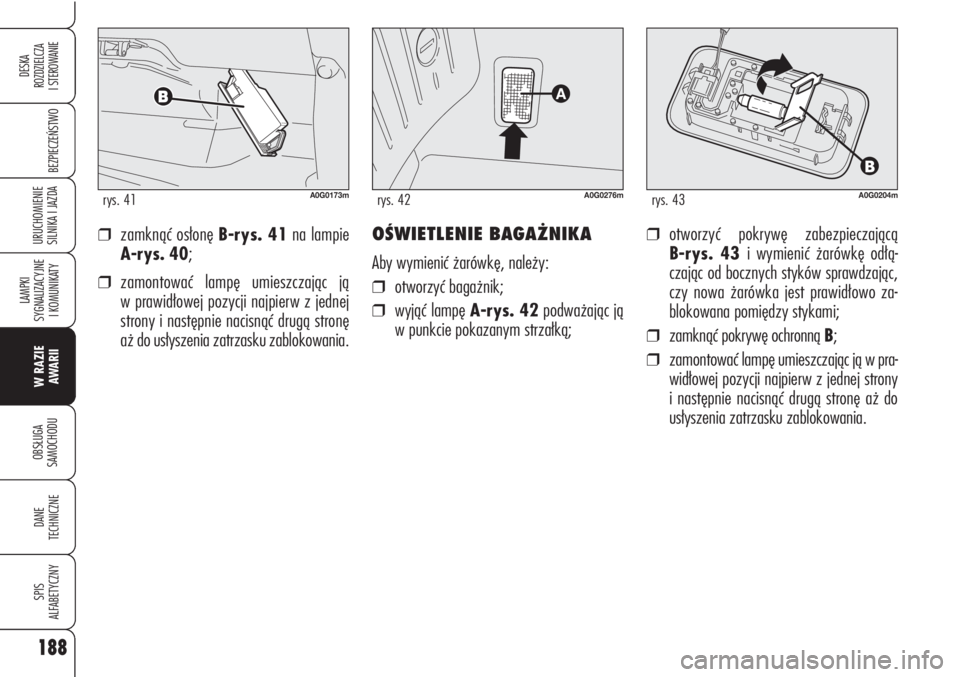

SILNIKA I JAZDA❒zamknąć osłonę B-rys. 41na lampie
A-rys. 40;
❒zamontować lampę umieszczając ją
w prawidłowej pozycji najpierw z jednej
strony i następnie nacisnąć drugą stronę
aż do usłyszenia zatrzasku zablokowania.
A0G0173mrys. 41
OŚWIETLENIE BAGAŻNIKA
Aby wymienić żarówkę, należy:
❒otworzyć bagażnik;
❒wyjąć lampę A-rys. 42podważając ją
w punkcie pokazanym strzałką;
A
A0G0276mrys. 42A0G0204mrys. 43
❒otworzyć pokrywę zabezpieczającą
B-rys. 43 i wymienić żarówkę odłą-
czając od bocznych styków sprawdzając,
czy nowa żarówka jest prawidłowo za-
blokowana pomiędzy stykami;
❒zamknąć pokrywę ochronną B;
❒zamontować lampę umieszczając ją w pra-
widłowej pozycji najpierw z jednej strony
i następnie nacisnąć drugą stronę aż do
usłyszenia zatrzasku zablokowania.

189
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

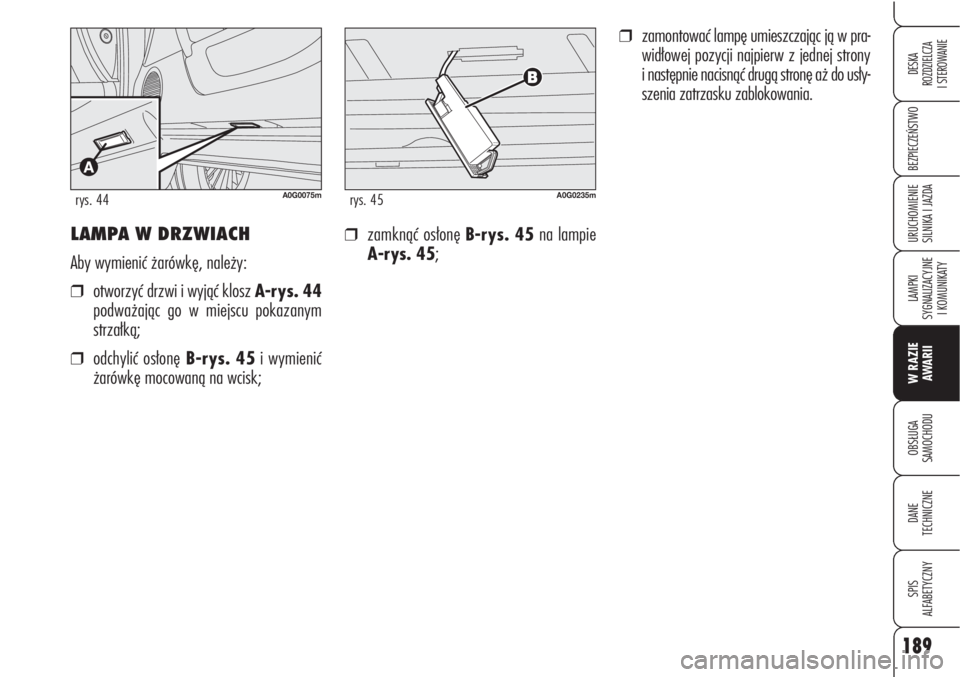

SILNIKA I JAZDALAMPA W DRZWIACH
Aby wymienić żarówkę, należy:
❒otworzyć drzwi i wyjąć klosz A-rys. 44
podważając go w miejscu pokazanym
strzałką;
❒odchylić osłonęB-rys. 45i wymienić
żarówkę mocowaną na wcisk;
A0G0075mrys. 44
❒zamknąć osłonę B-rys. 45na lampie
A-rys. 45;
A0G0235mrys. 45
❒zamontować lampę umieszczając ją w pra-
widłowej pozycji najpierw z jednej strony
i następnie nacisnąć drugą stronę aż do usły-
szenia zatrzasku zablokowania.

190
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
A0G0119mrys. 46
Nie zastępować nigdy bez-
piecznika drutem lub innym
materiałem przewodzącym.
Nie zamieniać w żadnym
przypadku bezpiecznika na
inny wyższej wartości prądowej;
niebezpieczeństwo pożaru.
UWAGA
Jeżeli przepali się bez-
piecznik główny (MEGA-
FUSE, MAXI-FUSE) zwrócić się do
ASO Alfa Romeo. Przed przystą-
pieniem do wymiany bezpiecznika
należy upewnić się czy kluczyk wy-
jęty jest z wyłącznika zapłonu i/lub
czy wszystkie odbiorniki elek-
tryczne są wyłączone.
UWAGA
Jeżeli bezpiecznik przepali
się ponownie, zwrócić się
do ASO Alfa Romeo.
UWAGA

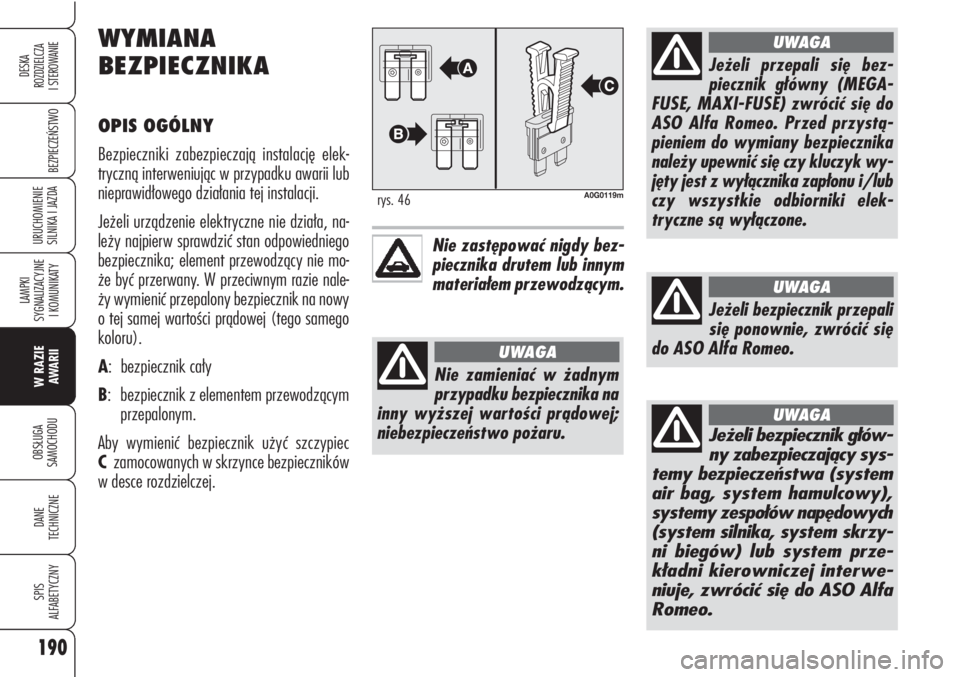

WYMIANA
BEZPIECZNIKA
OPIS OGÓLNY
Bezpieczniki zabezpieczają instalację elek-
tryczną interweniując w przypadku awarii lub
nieprawidłowego działania tej instalacji.
Jeżeli urządzenie elektryczne nie działa, na-
leży najpierw sprawdzić stan odpowiedniego
bezpiecznika; element przewodzący nie mo-
że być przerwany. W przeciwnym razie nale-
ży wymienić przepalony bezpiecznik na nowy
o tej samej wartości prądowej (tego samego
koloru).
A: bezpiecznik cały
B: bezpiecznik z elementem przewodzącym
przepalonym.
Aby wymienić bezpiecznik użyć szczypiec
Czamocowanych w skrzynce bezpieczników
w desce rozdzielczej.
Jeżeli bezpiecznik głów-
ny zabezpieczający sys-
temy bezpieczeństwa (system
air bag, system hamulcowy),
systemy zespołów napędowych
(system silnika, system skrzy-
ni biegów) lub system prze-
kładni kierowniczej interwe-
niuje, zwrócić się do ASO Alfa
Romeo.
UWAGA
