2010 Alfa Romeo Brera/Spider Instrukcja obsługi (in Polish)

191
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

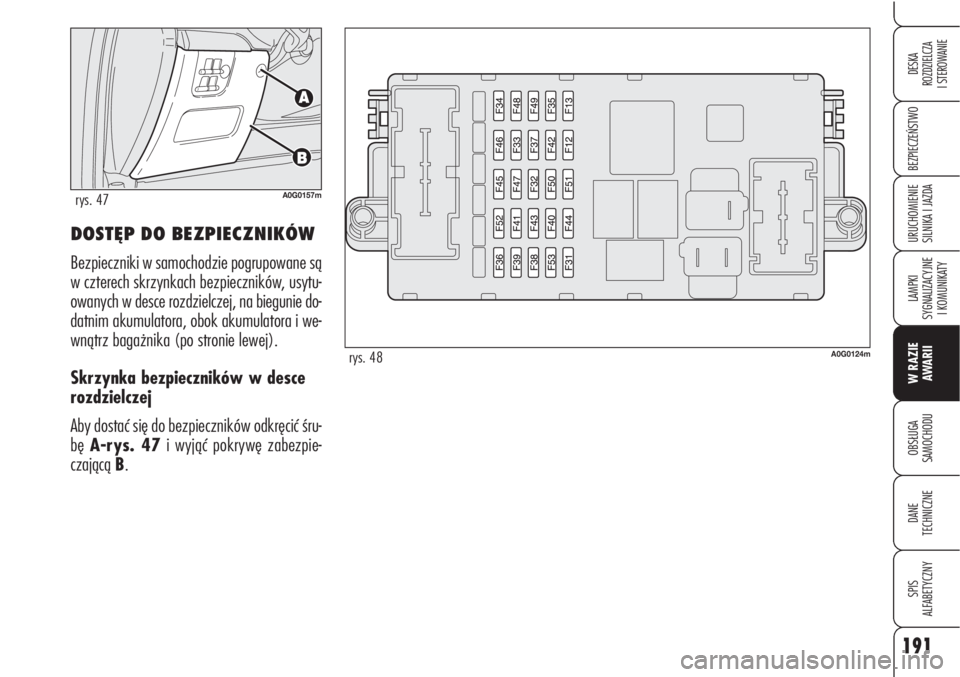

SILNIKA I JAZDADOSTĘP DO BEZPIECZNIKÓW
Bezpieczniki w samochodzie pogrupowane są
w czterech skrzynkach bezpieczników, usytu-
owanych w desce rozdzielczej, na biegunie do-
datnim akumulatora, obok akumulatora i we-
wnątrz bagażnika (po stronie lewej).
Skrzynka bezpieczników w desce
rozdzielczej
Aby dostać się do bezpieczników odkręcić śru-
bę A-rys. 47i wyjąć pokrywę zabezpie-
czającą B.
A0G0157mrys. 47
A0G0124mrys. 48

192
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

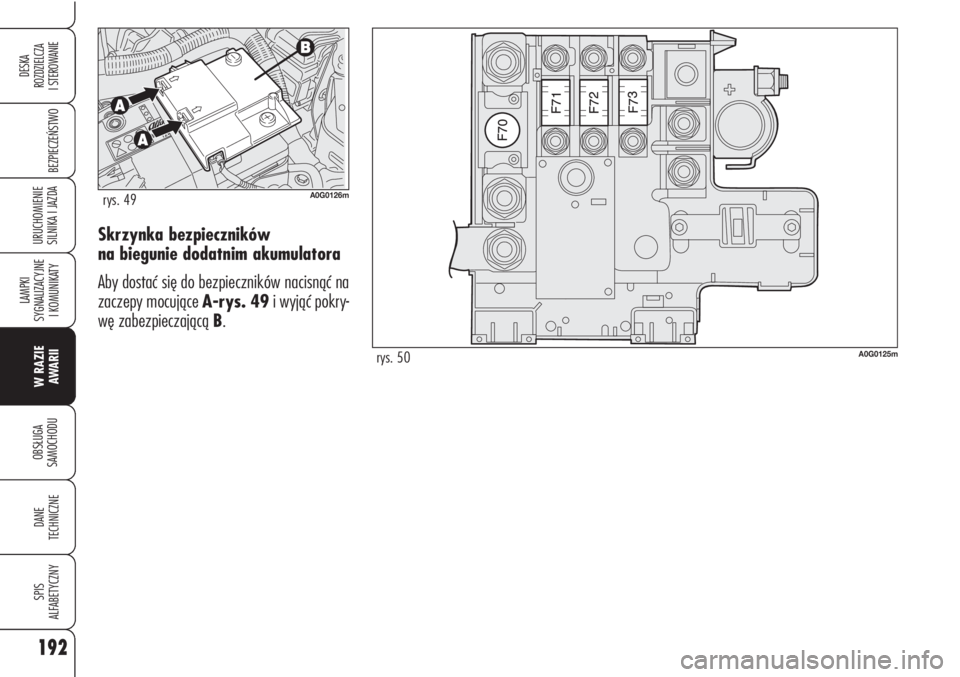

SILNIKA I JAZDASkrzynka bezpieczników
na biegunie dodatnim akumulatora
Aby dostać się do bezpieczników nacisnąć na
zaczepy mocujące A-rys. 49i wyjąć pokry-
wę zabezpieczającą B.
A0G0126mrys. 49
A0G0125mrys. 50

193
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

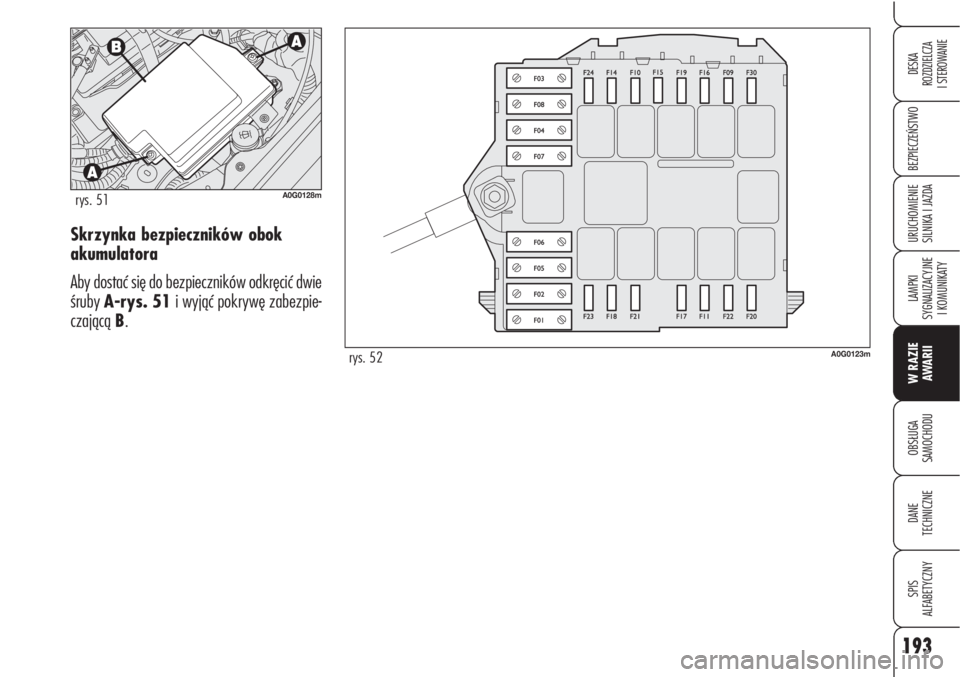

SILNIKA I JAZDASkrzynka bezpieczników obok
akumulatora
Aby dostać się do bezpieczników odkręcić dwie
śruby A-rys. 51 i wyjąć pokrywę zabezpie-
czającą B.
A0G0128mrys. 51
A0G0123mrys. 52

194
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE

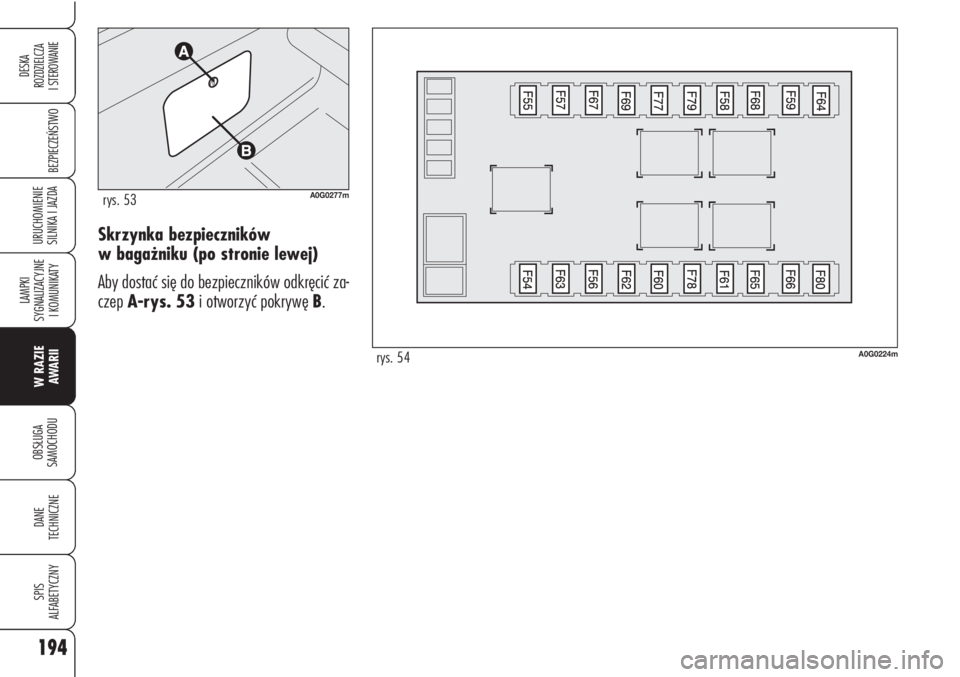

SILNIKA I JAZDASkrzynka bezpieczników
w bagażniku (po stronie lewej)
Aby dostać się do bezpieczników odkręcić za-
czep A-rys. 53i otworzyć pokrywę B.
A0G0277mrys. 53
A0G0224mrys. 54

195
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA

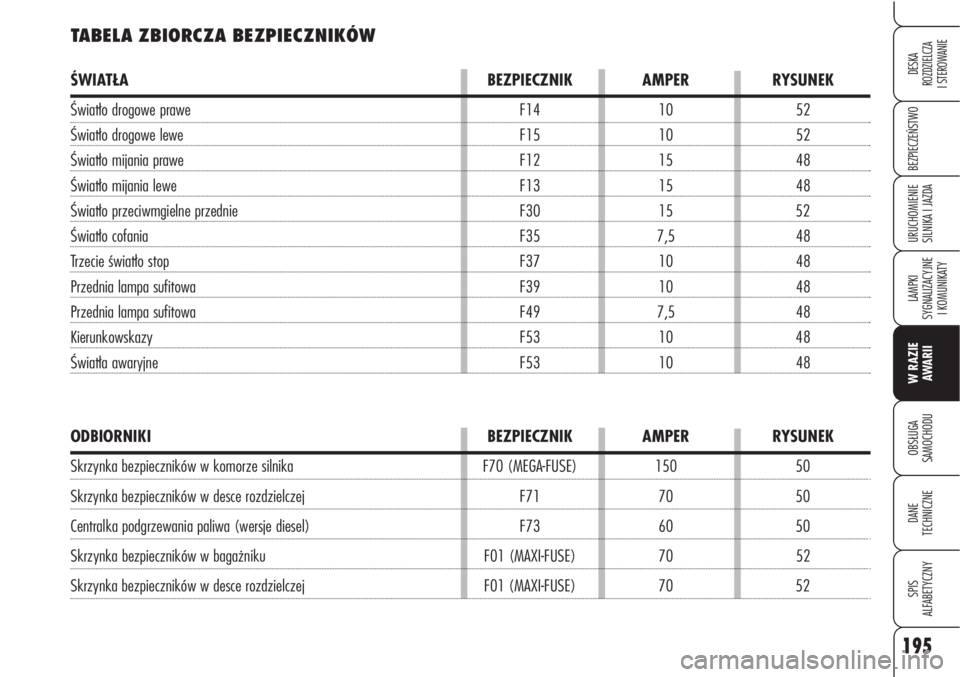

TABELA ZBIORCZA BEZPIECZNIKÓW
ŚWIATŁA BEZPIECZNIK AMPER RYSUNEK
Światło drogowe prawe F14 10 52
Światło drogowe lewe F15 10 52
Światło mijania prawe F12 15 48
Światło mijania lewe F13 15 48
Światło przeciwmgielne przednie F30 15 52
Światło cofania F35 7,5 48
Trzecie światło stop F37 10 48
Przednia lampa sufitowa F39 10 48
Przednia lampa sufitowa F49 7,5 48
Kierunkowskazy F53 10 48
Światła awaryjne F53 10 48
ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
Skrzynka bezpieczników w komorze silnika F70 (MEGA-FUSE) 150 50
Skrzynka bezpieczników w desce rozdzielczej F71 70 50
Centralka podgrzewania paliwa (wersje diesel) F73 60 50
Skrzynka bezpieczników w bagażniku F01 (MAXI-FUSE) 70 52
Skrzynka bezpieczników w desce rozdzielczej F01 (MAXI-FUSE) 70 52

196
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA

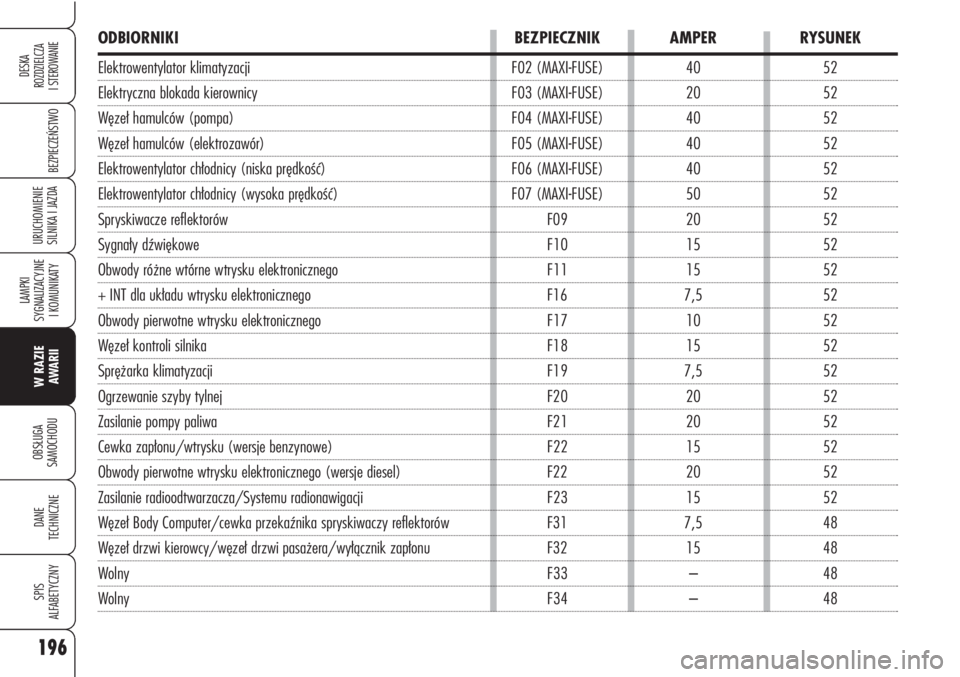

ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
Elektrowentylator klimatyzacji F02 (MAXI-FUSE) 40 52
Elektryczna blokada kierownicy F03 (MAXI-FUSE) 20 52
Węzeł hamulców (pompa) F04 (MAXI-FUSE) 40 52
Węzeł hamulców (elektrozawór) F05 (MAXI-FUSE) 40 52
Elektrowentylator chłodnicy (niska prędkość) F06 (MAXI-FUSE) 40 52
Elektrowentylator chłodnicy (wysoka prędkość) F07 (MAXI-FUSE) 50 52
Spryskiwacze reflektorów F09 20 52
Sygnały dźwiękowe F10 15 52
Obwody różne wtórne wtrysku elektronicznego F11 15 52
+ INT dla układu wtrysku elektronicznego F16 7,5 52
Obwody pierwotne wtrysku elektronicznego F17 10 52
Węzeł kontroli silnika F18 15 52
Sprężarka klimatyzacji F19 7,5 52
Ogrzewanie szyby tylnej F20 20 52
Zasilanie pompy paliwa F21 20 52
Cewka zapłonu/wtrysku (wersje benzynowe) F22 15 52
Obwody pierwotne wtrysku elektronicznego (wersje diesel) F22 20 52
Zasilanie radioodtwarzacza/Systemu radionawigacji F23 15 52
Węzeł Body Computer/cewka przekaźnika spryskiwaczy reflektorów F31 7,5 48
Węzeł drzwi kierowcy/węzeł drzwi pasażera/wyłącznik zapłonu F32 15 48
Wolny F33 – 48
Wolny F34 – 48

197
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA

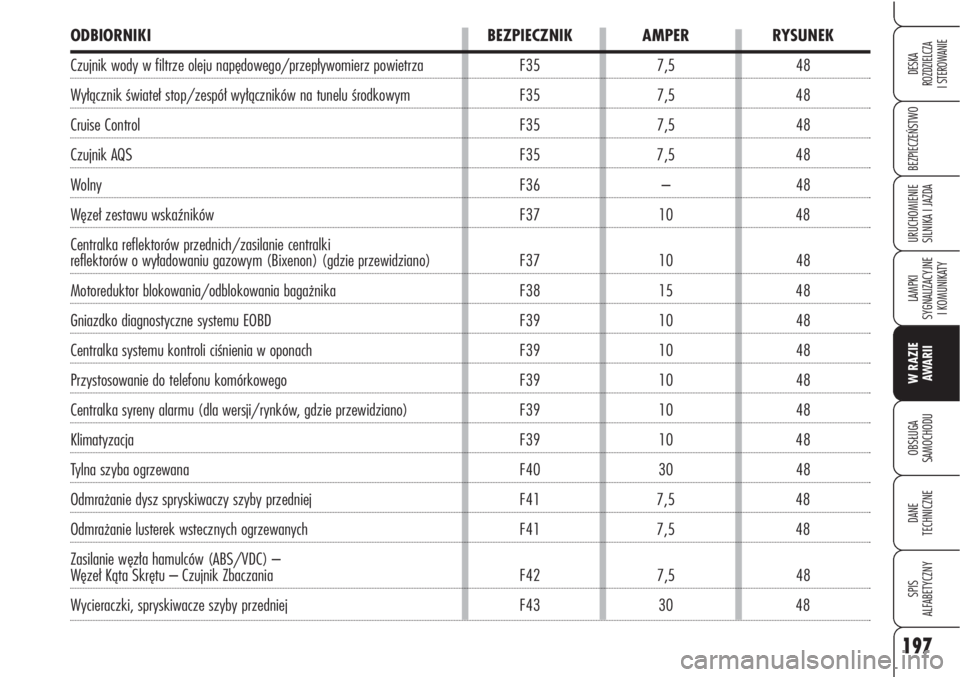

ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
Czujnik wody w filtrze oleju napędowego/przepływomierz powietrza F35 7,5 48
Wyłącznik świateł stop/zespół wyłączników na tunelu środkowym F35 7,5 48
Cruise Control F35 7,5 48
Czujnik AQS F35 7,5 48
Wolny F36 – 48
Węzeł zestawu wskaźników F37 10 48
Centralka reflektorów przednich/zasilanie centralki
reflektorów o wyładowaniu gazowym (Bixenon) (gdzie przewidziano) F37 10 48
Motoreduktor blokowania/odblokowania bagażnika F38 15 48
Gniazdko diagnostyczne systemu EOBD F39 10 48
Centralka systemu kontroli ciśnienia w oponach F39 10 48
Przystosowanie do telefonu komórkowego F39 10 48
Centralka syreny alarmu (dla wersji/rynków, gdzie przewidziano) F39 10 48
Klimatyzacja F39 10 48
Tylna szyba ogrzewana F40 30 48
Odmrażanie dysz spryskiwaczy szyby przedniej F41 7,5 48
Odmrażanie lusterek wstecznych ogrzewanych F41 7,5 48
Zasilanie węzła hamulców (ABS/VDC) –
Węzeł Kąta Skrętu – Czujnik Zbaczania F42 7,5 48
Wycieraczki, spryskiwacze szyby przedniej F43 30 48

198
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA

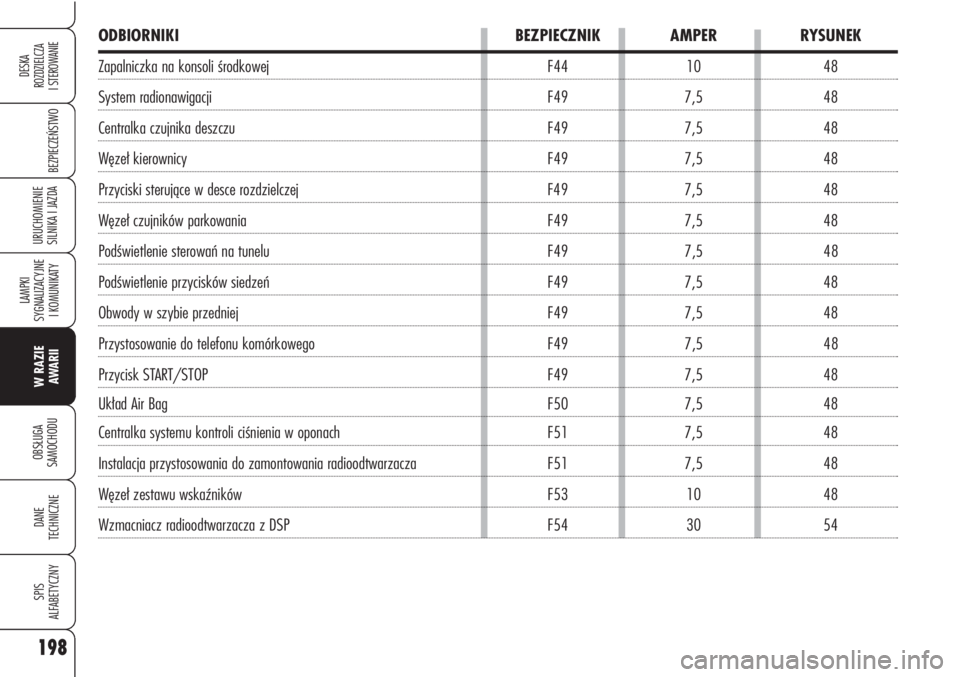

ODBIORNIKI BEZPIECZNIK AMPER RYSUNEK
Zapalniczka na konsoli środkowej F44 10 48
System radionawigacji F49 7,5 48
Centralka czujnika deszczu F49 7,5 48
Węzeł kierownicy F49 7,5 48
Przyciski sterujące w desce rozdzielczej F49 7,5 48
Węzeł czujników parkowania F49 7,5 48
Podświetlenie sterowań na tunelu F49 7,5 48
Podświetlenie przycisków siedzeń F49 7,5 48
Obwody w szybie przedniej F49 7,5 48
Przystosowanie do telefonu komórkowego F49 7,5 48
Przycisk START/STOP F49 7,5 48
Układ Air Bag F50 7,5 48
Centralka systemu kontroli ciśnienia w oponach F51 7,5 48
Instalacja przystosowania do zamontowania radioodtwarzacza F51 7,5 48
Węzeł zestawu wskaźników F53 10 48
Wzmacniacz radioodtwarzacza z DSP F54 30 54
