55

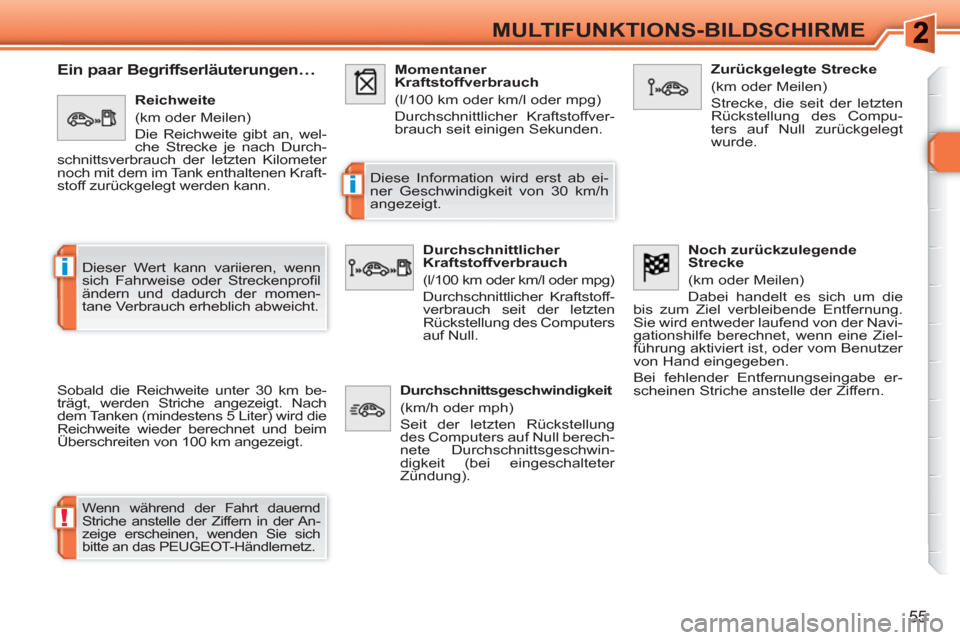

MULTIFUNKTIONS-BILDSCHIRME






Ein paar Begriffserläuterungen…

Sobald die Reichweite unter 30 km be-
trägt, werden Striche angezeigt. Nach
dem Tanken (mindestens 5 Liter) wird die
Reichweite wieder berechnet und beim
Überschreiten von 100 km angezeigt.
Wenn während der Fahrt dauernd
Striche anstelle der Ziffern in der An-
zeige erscheinen, wenden Sie sich
bitte an das PEUGEOT-Händlernetz.

Diese Information wird erst ab ei-
ner Geschwindigkeit von 30 km/h
angezeigt.
Dieser Wert kann variieren, wenn
sich Fahrweise oder Streckenprofi l
ändern und dadurch der momen-
tane Verbrauch erheblich abweicht.
Reichweite
(km oder Meilen)
Die Reichweite gibt an, wel-
che Strecke je nach Durch-
schnittsverbrauch der letzten Kilometer
noch mit dem im Tank enthaltenen Kraft-
stoff zurückgelegt werden kann.
Momentaner
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoffver-
brauch seit einigen Sekunden.

Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)

Durchschnittlicher Kraftstoff-
verbrauch seit der letzten
Rückstellung des Computers
auf Null.
Zurückgelegte Strecke
(km oder Meilen)
Strecke, die seit der letzten
Rückstellung des Compu-
ters auf Null zurückgelegt
wurde.


Durchschnittsgeschwindigkeit
(km/h oder mph)

Seit der letzten Rückstellung
des Computers auf Null berech-
nete Durchschnittsgeschwin-
digkeit (bei eingeschalteter
Zündung).

Noch zurückzulegende
Strecke
(km oder Meilen)
Dabei handelt es sich um die
bis zum Ziel verbleibende Entfernung.
Sie wird entweder laufend von der Navi-
gationshilfe berechnet, wenn eine Ziel-
führung aktiviert ist, oder vom Benutzer
von Hand eingegeben.
Bei fehlender Entfernungseingabe er-
scheinen Striche anstelle der Ziffern.

56

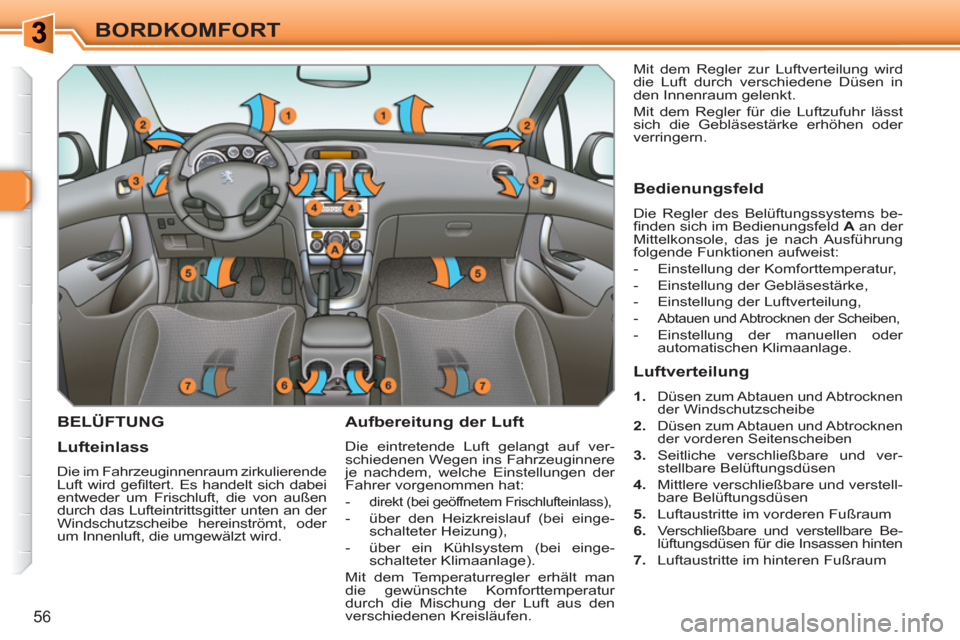

BORDKOMFORT
BELÜFTUNG
Aufbereitung der Luft

Die eintretende Luft gelangt auf ver-
schiedenen Wegen ins Fahrzeuginnere
je nachdem, welche Einstellungen der
Fahrer vorgenommen hat:


-
direkt (bei geöffnetem Frischlufteinlass),

- über den Heizkreislauf (bei einge-
schalteter Heizung),

- über ein Kühlsystem (bei einge-
schalteter Klimaanlage).
Mit dem Temperaturregler erhält man
die gewünschte Komforttemperatur
durch die Mischung der Luft aus den
verschiedenen Kreisläufen. Mit dem Regler zur Luftverteilung wird
die Luft durch verschiedene Düsen in
den Innenraum gelenkt.
Mit dem Regler für die Luftzufuhr lässt
sich die Gebläsestärke erhöhen oder
verringern.


Lufteinlass

Die im Fahrzeuginnenraum zirkulierende
Luft wird gefi ltert. Es handelt sich dabei
entweder um Frischluft, die von außen
durch das Lufteintrittsgitter unten an der
Windschutzscheibe hereinströmt, oder
um Innenluft, die umgewälzt wird.


Bedienungsfeld

Die Regler des Belüftungssystems be-
fi nden sich im Bedienungsfeld A
an der
Mittelkonsole, das je nach Ausführung
folgende Funktionen aufweist:


- Einstellung der Komforttemperatur,

- Einstellung der Gebläsestärke,

- Einstellung der Luftverteilung,

-
Abtauen und Abtrocknen der Scheiben,

- Einstellung der manuellen oder
automatischen Klimaanlage.



Luftverteilung



1.
Düsen zum Abtauen und Abtrocknen
der Windschutzscheibe

2.
Düsen zum Abtauen und Abtrocknen
der vorderen Seitenscheiben

3.
Seitliche verschließbare und ver-
stellbare Belüftungsdüsen

4.
Mittlere verschließbare und verstell-
bare Belüftungsdüsen

5.
Luftaustritte im vorderen Fußraum

6.
Verschließbare und verstellbare Be-
lüftungsdüsen für die Insassen hinten

7.
Luftaustritte im hinteren Fußraum

i
i
57

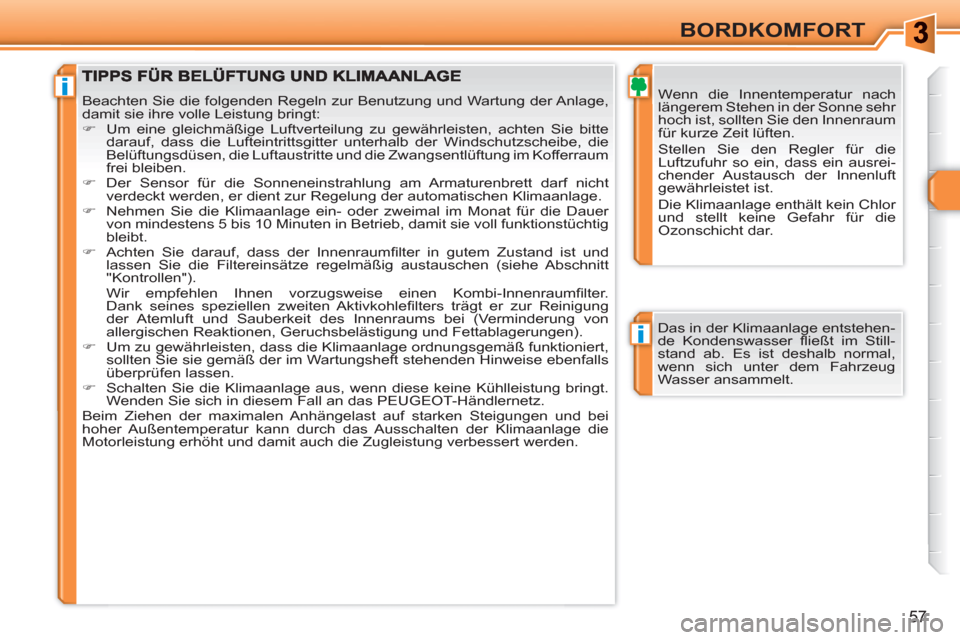

BORDKOMFORT

Wenn die Innentemperatur nach
längerem Stehen in der Sonne sehr
hoch ist, sollten Sie den Innenraum
für kurze Zeit lüften.
Stellen Sie den Regler für die
Luftzufuhr so ein, dass ein ausrei-
chender Austausch der Innenluft
gewährleistet ist.
Die Klimaanlage enthält kein Chlor
und stellt keine Gefahr für die
Ozonschicht dar.
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage,
damit sie ihre volle Leistung bringt:


)
Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte
darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die
Belüftungsdüsen, die Luftaustritte und die Zwangsentlüftung im Kofferraum
frei bleiben.

)
Der Sensor für die Sonneneinstrahlung am Armaturenbrett darf nicht
verdeckt werden, er dient zur Regelung der automatischen Klimaanlage.

)
Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer
von mindestens 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig
bleibt.

)
Achten Sie darauf, dass der Innenraumfi lter in gutem Zustand ist und
lassen Sie die Filtereinsätze regelmäßig austauschen (siehe Abschnitt
"Kontrollen").
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfi lter.
Dank seines speziellen zweiten Aktivkohlefi lters trägt er zur Reinigung
der Atemluft und Sauberkeit des Innenraums bei (Verminderung von
allergischen Reaktionen, Geruchsbelästigung und Fettablagerungen).

)
Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert,
sollten Sie sie gemäß der im Wartungsheft stehenden Hinweise ebenfalls
überprüfen lassen.

)
Schalten Sie die Klimaanlage aus, wenn diese keine Kühlleistung bringt.
Wenden Sie sich in diesem Fall an das PEUGEOT-Händlernetz.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei
hoher Außentemperatur kann durch das Ausschalten der Klimaanlage die
Motorleistung erhöht und damit auch die Zugleistung verbessert werden.
Das in der Klimaanlage entstehen-
de Kondenswasser fl ießt im Still-
stand ab. Es ist deshalb normal,
wenn sich unter dem Fahrzeug
Wasser ansammelt.

i
58

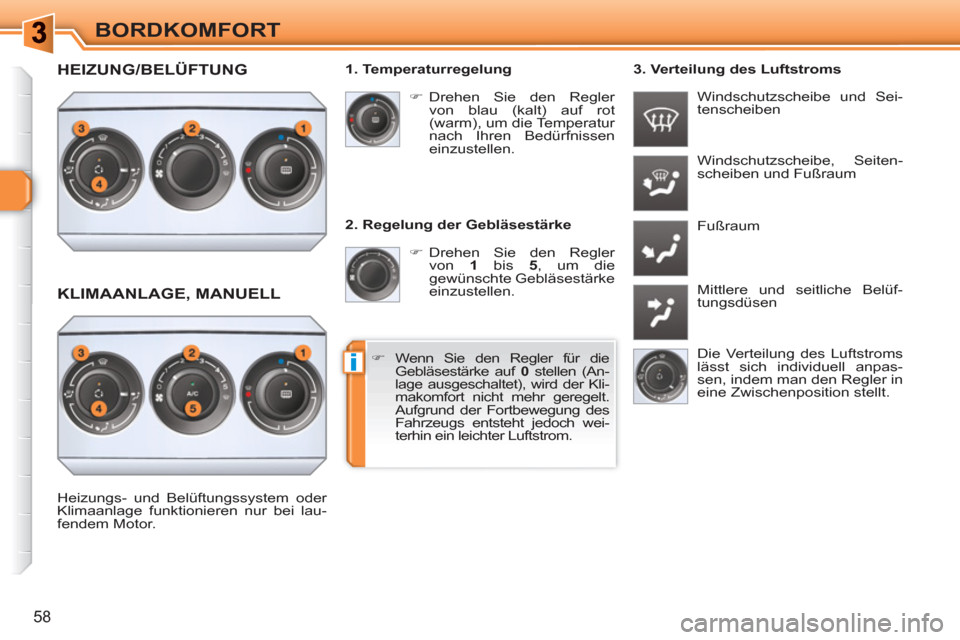

BORDKOMFORT

2. Regelung der Gebläsestärke


)
Drehen Sie den Regler
von 1
bis 5
, um die
gewünschte Gebläsestärke
einzustellen. Windschutzscheibe, Seiten-
scheiben und Fußraum
Fußraum
Mittlere und seitliche Belüf-
tungsdüsen

)
Drehen Sie den Regler
von blau (kalt) auf rot
(warm), um die Temperatur
nach Ihren Bedürfnissen
einzustellen.
Windschutzscheibe und Sei-
tenscheiben
1. Temperaturregelung
Die Verteilung des Luftstroms
lässt sich individuell anpas-
sen, indem man den Regler in
eine Zwischenposition stellt.










Heizungs- und Belüftungssystem oder
Klimaanlage funktionieren nur bei lau-
fendem Motor.
)
Wenn Sie den Regler für die
Gebläsestärke auf 0
stellen (An-
lage ausgeschaltet), wird der Kli-
makomfort nicht mehr geregelt.
Aufgrund der Fortbewegung des
Fahrzeugs entsteht jedoch wei-
terhin ein leichter Luftstrom.

3. Verteilung des Luftstroms

HEIZUNG/BELÜFTUNG

KLIMAANLAGE, MANUELL

i
59

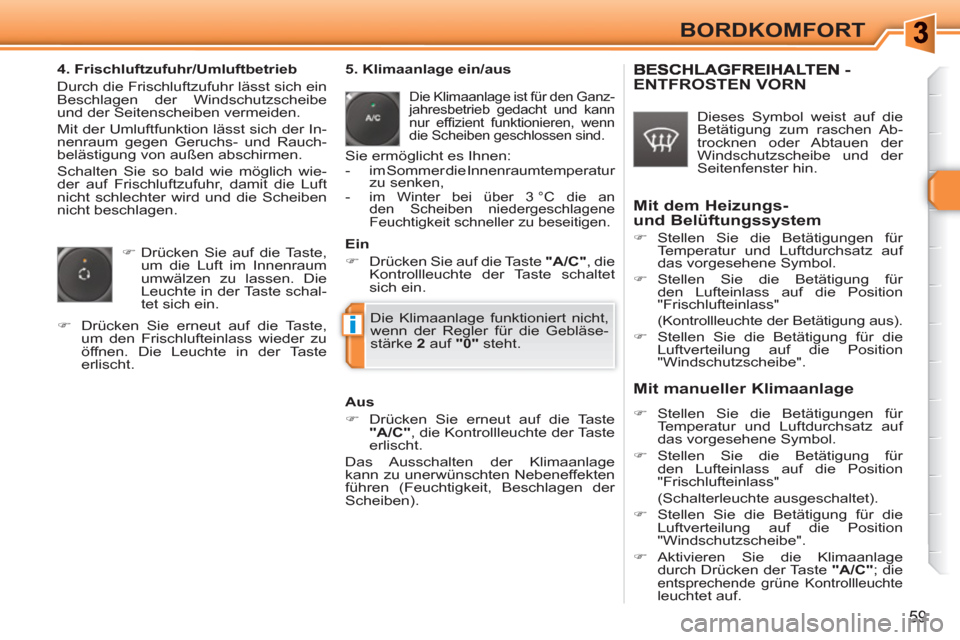

BORDKOMFORT

4. Frischluftzufuhr/Umluftbetrieb
Durch die Frischluftzufuhr lässt sich ein
Beschlagen der Windschutzscheibe
und der Seitenscheiben vermeiden.
Mit der Umluftfunktion lässt sich der In-
nenraum gegen Geruchs- und Rauch-
belästigung von außen abschirmen.
Schalten Sie so bald wie möglich wie-
der auf Frischluftzufuhr, damit die Luft
nicht schlechter wird und die Scheiben
nicht beschlagen.


)
Drücken Sie auf die Taste,
um die Luft im Innenraum
umwälzen zu lassen. Die
Leuchte in der Taste schal-
tet sich ein.

)
Drücken Sie erneut auf die Taste,
um den Frischlufteinlass wieder zu
öffnen. Die Leuchte in der Taste
erlischt.



5. Klimaanlage ein/aus

Die Klimaanlage ist für den Ganz-
jahresbetrieb gedacht und kann
nur effi zient funktionieren, wenn
die Scheiben geschlossen sind.
Sie ermöglicht es Ihnen:


- im Sommer die Innenraumtemperatur
zu senken,

-
im Winter bei über 3 °C die an
den Scheiben niedergeschlagene
Feuchtigkeit schneller zu beseitigen.



Aus


)
Drücken Sie erneut auf die Taste
"A/C"
, die Kontrollleuchte der Taste
erlischt.
Das Ausschalten der Klimaanlage
kann zu unerwünschten Nebeneffekten
führen (Feuchtigkeit, Beschlagen der
Scheiben).

Ein


)
Drücken Sie auf die Taste "A/C"
, die
Kontrollleuchte der Taste schaltet
sich ein.
ENTFROSTEN VORN


Dieses Symbol weist auf die
Betätigung zum raschen Ab-
trocknen oder Abtauen der
Windschutzscheibe und der
Seitenfenster hin.


Mit dem Heizungs-
und Belüftungssystem


)
Stellen Sie die Betätigungen für
Temperatur und Luftdurchsatz auf
das vorgesehene Symbol.

)
Stellen Sie die Betätigung für
den Lufteinlass auf die Position
"Frischlufteinlass"
(Kontrollleuchte der Betätigung aus).

)
Stellen Sie die Betätigung für die
Luftverteilung auf die Position
"Windschutzscheibe".



Mit manueller Klimaanlage



)
Stellen Sie die Betätigungen für
Temperatur und Luftdurchsatz auf
das vorgesehene Symbol.

)
Stellen Sie die Betätigung für
den Lufteinlass auf die Position
"Frischlufteinlass"
(Schalterleuchte ausgeschaltet).

)
Stellen Sie die Betätigung für die
Luftverteilung auf die Position
"Windschutzscheibe".

)
Aktivieren Sie die Klimaanlage
durch Drücken der Taste "A/C"
; die
entsprechende grüne Kontrollleuchte leuchtet auf.
Die Klimaanlage funktioniert nicht,
wenn der Regler für die Gebläse-
stärke 2
auf "0"
steht.

i
60

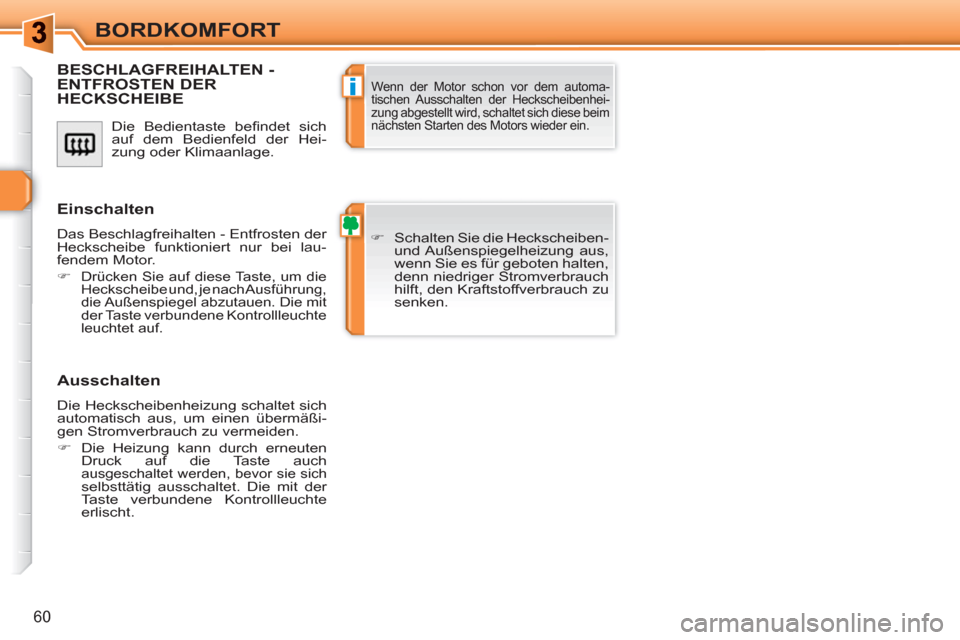

BORDKOMFORT
Die Bedientaste befi ndet sich
auf dem Bedienfeld der Hei-
zung oder Klimaanlage.






BESCHLAGFREIHALTEN -ENTFROSTEN DERHECKSCHEIBE



)
Schalten Sie die Heckscheiben-
und Außenspiegelheizung aus,
wenn Sie es für geboten halten,
denn niedriger Stromverbrauch
hilft, den Kraftstoffverbrauch zu
senken.


Wenn der Motor schon vor dem automa-
tischen Ausschalten der Heckscheibenhei-
zung abgestellt wird, schaltet sich diese beim
nächsten Starten des Motors wieder ein.

Einschalten

Das Beschlagfreihalten - Entfrosten der
Heckscheibe funktioniert nur bei lau-
fendem Motor.


)

Drücken Sie auf diese Taste, um die
Heckscheibe und, je nach Ausführung,
die Außenspiegel abzutauen. Die mit
der Taste verbundene Kontrollleuchte
leuchtet auf.



Ausschalten

Die Heckscheibenheizung schaltet sich
automatisch aus, um einen übermäßi-
gen Stromverbrauch zu vermeiden.


)
Die Heizung kann durch erneuten
Druck auf die Taste auch
ausgeschaltet werden, bevor sie sich selbsttätig ausschaltet. Die mit der
Taste verbundene Kontrollleuchte
erlischt.

ii
61

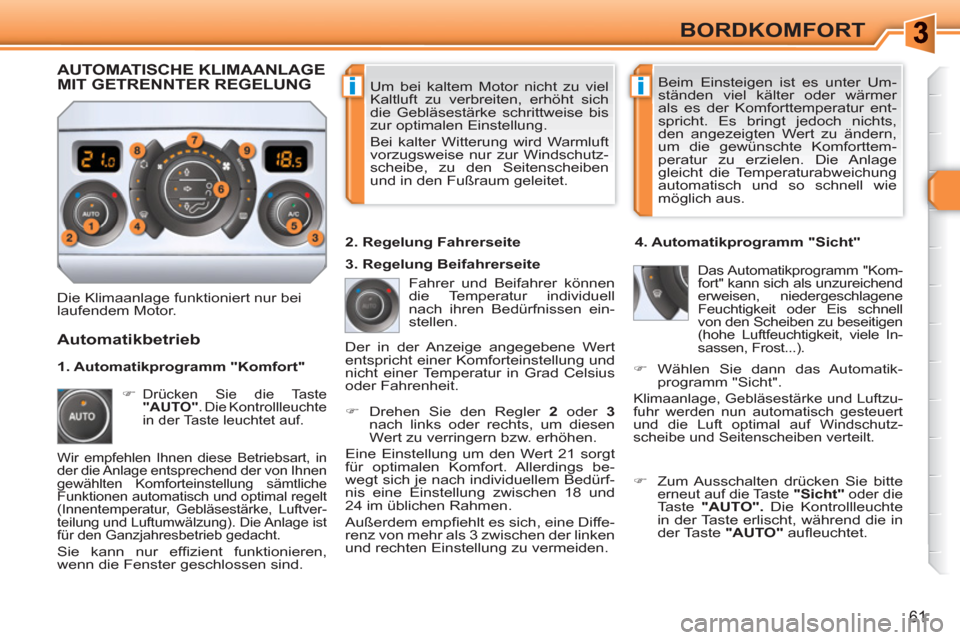

BORDKOMFORT
Um bei kaltem Motor nicht zu viel
Kaltluft zu verbreiten, erhöht sich
die Gebläsestärke schrittweise bis
zur optimalen Einstellung.
Bei kalter Witterung wird Warmluft
vorzugsweise nur zur Windschutz-
scheibe, zu den Seitenscheiben
und in den Fußraum geleitet. Beim Einsteigen ist es unter Um-
ständen viel kälter oder wärmer
als es der Komforttemperatur ent-
spricht. Es bringt jedoch nichts,
den angezeigten Wert zu ändern,
um die gewünschte Komforttem-
peratur zu erzielen. Die Anlage
gleicht die Temperaturabweichung
automatisch und so schnell wie
möglich aus.
Die Klimaanlage funktioniert nur bei
laufendem Motor. Fahrer und Beifahrer können
die Temperatur individuell
nach ihren Bedürfnissen ein-
stellen.


)
Drehen Sie den Regler 2
oder 3

nach links oder rechts, um diesen
Wert zu verringern bzw. erhöhen.
Eine Einstellung um den Wert 21 sorgt
für optimalen Komfort. Allerdings be-
wegt sich je nach individuellem Bedürf-
nis eine Einstellung zwischen 18 und
24 im üblichen Rahmen.
Außerdem empfi ehlt es sich, eine Diffe-
renz von mehr als 3 zwischen der linken
und rechten Einstellung zu vermeiden.
4. Automatikprogramm "Sicht"

Das Automatikprogramm "Kom-
fort" kann sich als unzureichend
erweisen, niedergeschlagene
Feuchtigkeit oder Eis schnell
von den Scheiben zu beseitigen
(hohe Luftfeuchtigkeit, viele In-
sassen, Frost...).

Automatikbetrieb



)
Drücken Sie die Taste
"AUTO"
. Die Kontrollleuchte
in der Taste leuchtet auf.


2. Regelung Fahrerseite
AUTOMATISCHE KLIMAANLAGE MIT GETRENNTER REGELUNG

Wir empfehlen Ihnen diese Betriebsart, in
der die Anlage entsprechend der von Ihnen
gewählten Komforteinstellung sämtliche
Funktionen automatisch und optimal regelt
(Innentemperatur, Gebläsestärke, Luftver-
teilung und Luftumwälzung). Die Anlage ist
für den Ganzjahresbetrieb gedacht.
Sie kann nur effi zient funktionieren,
wenn die Fenster geschlossen sind. Der in der Anzeige angegebene Wert
entspricht einer Komforteinstellung und
nicht einer Temperatur in Grad Celsius
oder Fahrenheit.


)
Zum Ausschalten drücken Sie bitte
erneut auf die Taste "Sicht"
oder die Taste "AUTO".
Die Kontrollleuchte
in der Taste erlischt, während die in
der Taste "AUTO"
aufl euchtet.


1. Automatikprogramm "Komfort"
3. Regelung Beifahrerseite


)
Wählen Sie dann das Automatik-
programm "Sicht".

Klimaanlage, Gebläsestärke und Luftzu-
fuhr werden nun automatisch gesteuert
und die Luft optimal auf Windschutz-
scheibe und Seitenscheiben verteilt.

!
i

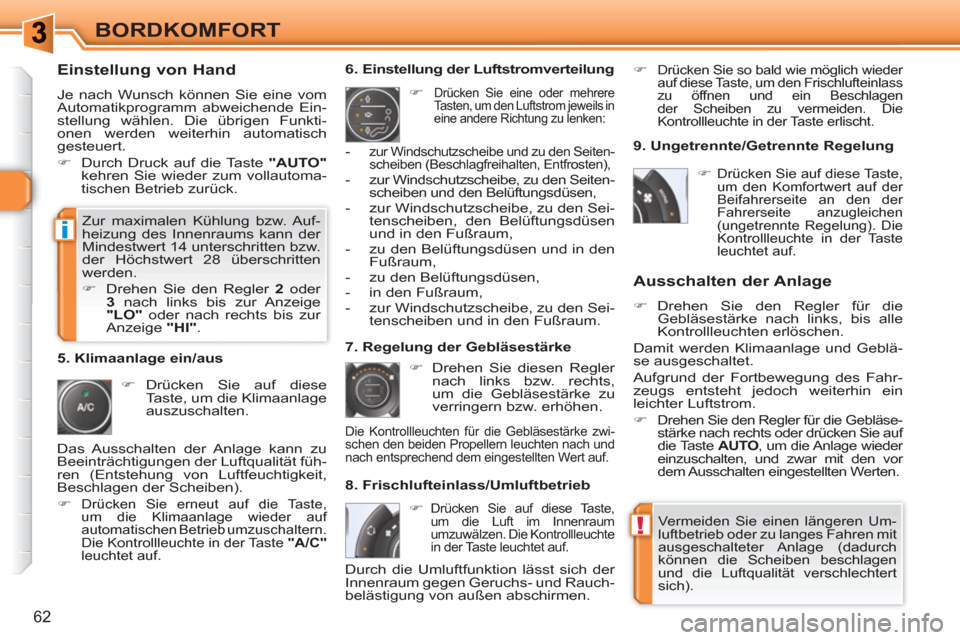

62
BORDKOMFORT

Einstellung von Hand

Je nach Wunsch können Sie eine vom
Automatikprogramm abweichende Ein-
stellung wählen. Die übrigen Funkti-
onen werden weiterhin automatisch
gesteuert.


)
Durch Druck auf die Taste "AUTO"

kehren Sie wieder zum vollautoma-
tischen Betrieb zurück.


)
Drücken Sie auf diese
Taste, um die Klimaanlage
auszuschalten.
6. Einstellung der Luftstromverteilung


)
Drücken Sie eine oder mehrere
Tasten, um den Luftstrom jeweils in
eine andere Richtung zu lenken:

7. Regelung der Gebläsestärke


)
Drehen Sie diesen Regler
nach links bzw. rechts,
um die Gebläsestärke zu
verringern bzw. erhöhen.

8. Frischlufteinlass/Umluftbetrieb


Ausschalten der Anlage



)
Drehen Sie den Regler für die
Gebläsestärke nach links, bis alle
Kontrollleuchten erlöschen.
Damit werden Klimaanlage und Geblä-
se ausgeschaltet.
Aufgrund der Fortbewegung des Fahr-
zeugs entsteht jedoch weiterhin ein
leichter Luftstrom.


)

Drehen Sie den Regler für die Gebläse-
stärke nach rechts oder drücken Sie auf
die Taste AUTO
, um die Anlage wieder
einzuschalten, und zwar mit den vor
dem Ausschalten eingestellten Werten.



)

Drücken Sie auf diese Taste,
um die Luft im Innenraum
umzuwälzen. Die Kontrollleuchte
in der Taste leuchtet auf.


5. Klimaanlage ein/aus

Vermeiden Sie einen längeren Um-
luftbetrieb oder zu langes Fahren mit
ausgeschalteter Anlage (dadurch
können die Scheiben beschlagen
und die Luftqualität verschlechtert
sich).



- zur Windschutzscheibe und zu den Seiten-
scheiben (Beschlagfreihalten, Entfrosten),

- zur Windschutzscheibe, zu den Seiten-
scheiben und den Belüftungsdüsen,

- zur Windschutzscheibe, zu den Sei-
tenscheiben, den Belüftungsdüsen
und in den Fußraum,

- zu den Belüftungsdüsen und in den
Fußraum,

- zu den Belüftungsdüsen,

- in den Fußraum,

- zur Windschutzscheibe, zu den Sei-
tenscheiben und in den Fußraum.



Die Kontrollleuchten für die Gebläsestärke zwi-
schen den beiden Propellern leuchten nach und
nach entsprechend dem eingestellten Wert auf.



)
Drücken Sie so bald wie möglich wieder
auf diese Taste, um den Frischlufteinlass
zu öffnen und ein Beschlagen
der Scheiben zu vermeiden. Die
Kontrollleuchte in der Taste erlischt.


Zur maximalen Kühlung bzw. Auf-
heizung des Innenraums kann der
Mindestwert 14 unterschritten bzw.
der Höchstwert 28 überschritten
werden.


)
Drehen Sie den Regler 2
oder
3
nach links bis zur Anzeige
"LO"
oder nach rechts bis zur
Anzeige "HI"
.
9. Ungetrennte/Getrennte Regelung


)

Drücken Sie auf diese Taste,
um den Komfortwert auf der
Beifahrerseite an den der
Fahrerseite anzugleichen
(ungetrennte Regelung). Die
Kontrollleuchte in der Taste
leuchtet auf.



Durch die Umluftfunktion lässt sich der
Innenraum gegen Geruchs- und Rauch-
belästigung von außen abschirmen. Das Ausschalten der Anlage kann zu
Beeinträchtigungen der Luftqualität füh-
ren (Entstehung von Luftfeuchtigkeit,
Beschlagen der Scheiben).


)

Drücken Sie erneut auf die Taste,
um die Klimaanlage wieder auf
automatischen Betrieb umzuschaltern.
Die Kontrollleuchte in der Taste
"A/C"

leuchtet auf.
