2010.5 Peugeot 308 SW BL Betriebsanleitung (in German)

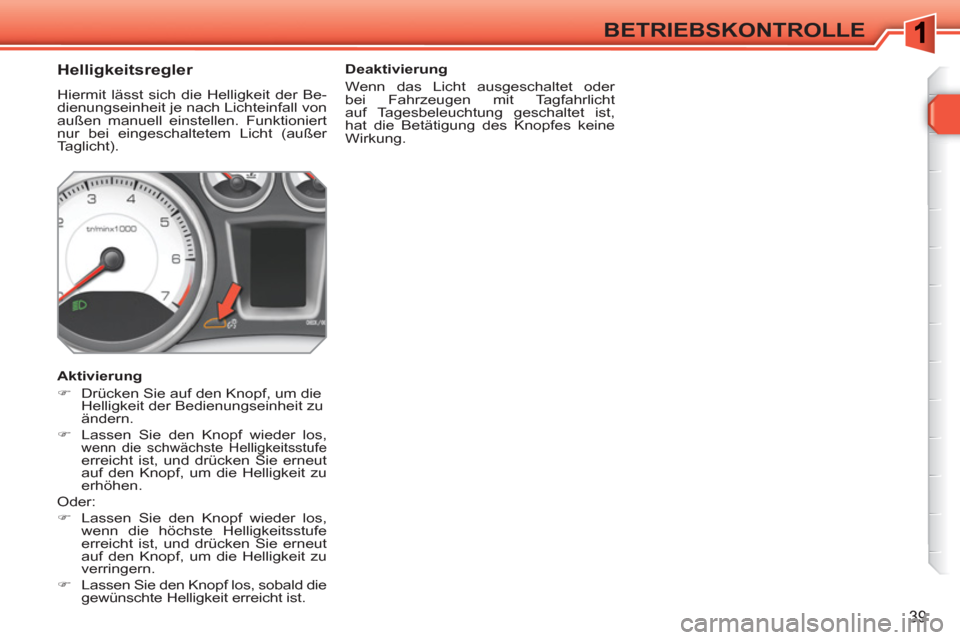

39
BETRIEBSKONTROLLE









Helligkeitsregler

Hiermit lässt sich die Helligkeit der Be-
dienungseinheit je nach Lichteinfall von
außen manuell einstellen. Funktioniert
nur bei eingeschaltetem Licht (außer
Taglicht).

Aktivierung


)
Drücken Sie auf den Knopf, um die
Helligkeit der Bedienungseinheit zu
ändern.

)
Lassen Sie den Knopf wieder los,
wenn die schwächste Helligkeitsstufe erreicht ist, und drücken Sie erneut
auf den Knopf, um die Helligkeit zu
erhöhen.
Oder:


)
Lassen Sie den Knopf wieder los,
wenn die höchste Helligkeitsstufe
erreicht ist, und drücken Sie erneut
auf den Knopf, um die Helligkeit zu
verringern.

)
Lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.

Deaktivierung
Wenn das Licht ausgeschaltet oder
bei Fahrzeugen mit Tagfahrlicht
auf Tagesbeleuchtung geschaltet ist,
hat die Betätigung des Knopfes keine
Wirkung.

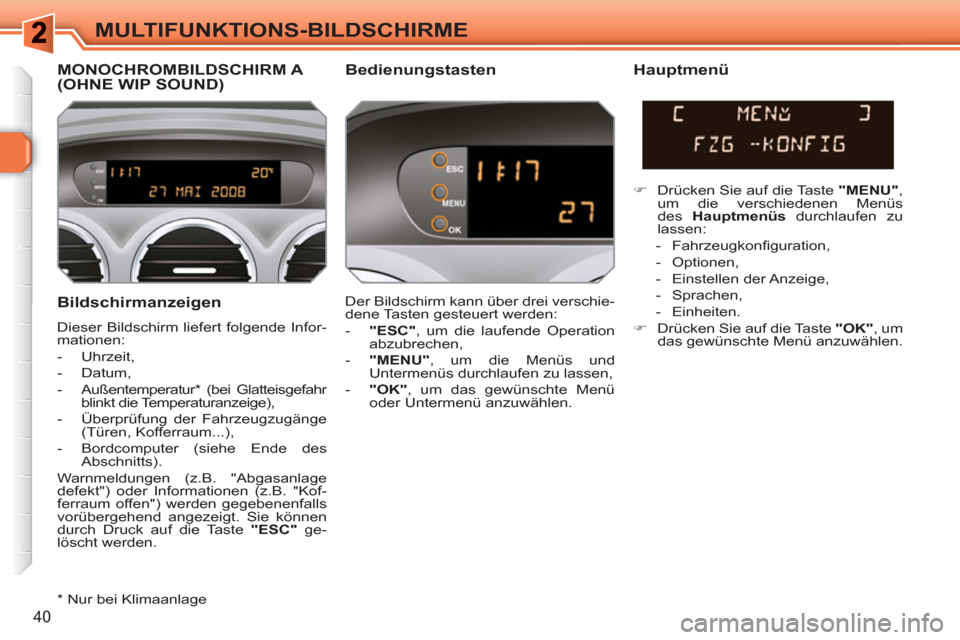

40
MULTIFUNKTIONS-BILDSCHIRME

Bildschirmanzeigen

Dieser Bildschirm liefert folgende Infor-
mationen:


- Uhrzeit,

- Datum,

- Außentemperatur * (bei Glatteisgefahr
blinkt die Temperaturanzeige),

- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum...),

- Bordcomputer (siehe Ende des
Abschnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Sie können
durch Druck auf die Taste "ESC"
ge-
löscht werden.
MONOCHROMBILDSCHIRM A (OHNE WIP SOUND)

Bedienungstasten
Hauptmenü

Der Bildschirm kann über drei verschie-
dene Tasten gesteuert werden:


- "ESC"
, um die laufende Operation
abzubrechen,

- "MENU"
, um die Menüs und
Untermenüs durchlaufen zu lassen,

- "OK"
, um das gewünschte Menü
oder Untermenü anzuwählen.


)
Drücken Sie auf die Taste "MENU"
,
um die verschiedenen Menüs
des Hauptmenüs
durchlaufen zu
lassen:


- Fahrzeugkonfi guration,

- Optionen,

- Einstellen der Anzeige,

- Sprachen,

- Einheiten.

)
Drücken Sie auf die Taste "OK"
, um
das gewünschte Menü anzuwählen.

* Nur bei Klimaanlage

!

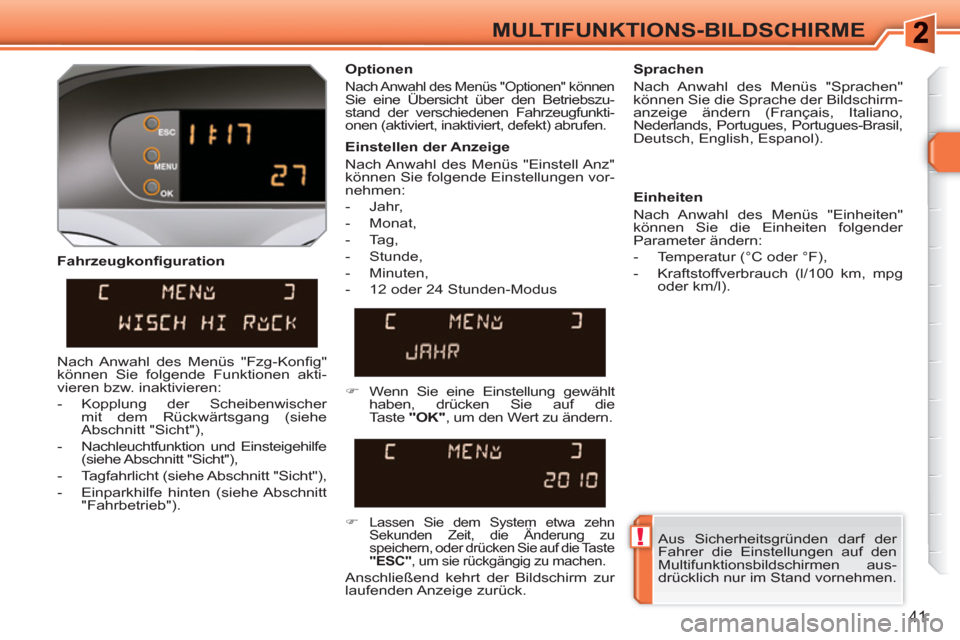

41
MULTIFUNKTIONS-BILDSCHIRME

Fahrzeugkonfi guration
Optionen

Nach Anwahl des Menüs "Optionen" können
Sie eine Übersicht über den Betriebszu-
stand der verschiedenen Fahrzeugfunkti-
onen (aktiviert, inaktiviert, defekt) abrufen.


Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschirm-
anzeige ändern (Français, Italiano,
Nederlands, Portugues, Portugues-Brasil,
Deutsch, English, Espanol).

Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:


- Jahr,

- Monat,

- Tag,

- Stunde,

- Minuten,

- 12 oder 24 Stunden-Modus
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender
Parameter ändern:


- Temperatur (°C oder °F),

- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).



)
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die
Taste "OK"
, um den Wert zu ändern.


)
Lassen Sie dem System etwa zehn
Sekunden Zeit, die Änderung zu
speichern, oder drücken Sie auf die Taste
"ESC"
, um sie rückgängig zu machen.

Anschließend kehrt der Bildschirm zur
laufenden Anzeige zurück.

Nach Anwahl des Menüs "Fzg-Konfi g"
können Sie folgende Funktionen akti-
vieren bzw. inaktivieren:


- Kopplung der Scheibenwischer
mit dem Rückwärtsgang (siehe
Abschnitt "Sicht"),

- Nachleuchtfunktion und Einsteigehilfe
(siehe Abschnitt "Sicht"),

- Tagfahrlicht (siehe Abschnitt "Sicht"),

- Einparkhilfe hinten (siehe Abschnitt
"Fahrbetrieb").

Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen aus-
drücklich nur im Stand vornehmen.

42
MULTIFUNKTIONS-BILDSCHIRME
MONOCHROMBILDSCHIRM A
Bedienungstasten

Bildschirmanzeigen

Der Bildschirm liefert folgende Informa-
tionen:


- Uhrzeit,

- Datum,

- Außentemperatur * (blinkt bei Glatt-
eisgefahr),

- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum...),

- Audiogeräte (Radio, CD...),

- Bordcomputer (siehe Ende des Ab-
schnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Sie können
durch Druck auf die Taste "ESC"
ge-
löscht werden.


Hauptmenü



)
Drücken Sie auf die Taste "MENU"
,
um zum Hauptmenü
zu gelangen,
danach auf die Tasten "
" oder
"
", um die verschiedenen Menüs
durchlaufen zu lassen:


- Radio-CD,

- Fahrzeugkonfi guration,

- Optionen,

- Einstellungen der Anzeige,

- Sprachen,

- Einheiten.

)
Drücken Sie auf die Taste "OK"
, um
das gewünschte Menü anzuwählen. Vom Bedienfeld des WIP Sound-Systems
aus können Sie:


)
durch Druck auf die Taste "MENU"

zum Hauptmenü
gelangen,

)
durch Druck auf die Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,

)
durch Druck auf die Taste "MODE"

die Grundeinstellung (Bordcomputer, Audioquelle...) ändern,

)
durch Druck auf die Tasten "
" oder
"
" einen Einstellwert ändern,

)
durch Druck auf die Taste "OK"
Ihre
Wahl bestätigen,
oder

)
durch Druck auf die Taste "ESC"

den laufenden Vorgang abbrechen.

Radio-CD
Wenn das WIP Sound-System einge-
schaltet ist und Sie das Menü "Radio-
CD" angewählt haben, können Sie die
Radiofunktionen (RDS-Senderverfol-
gung, REG-Modus) und die Funktionen
des CD-Spielers oder -Wechslers (An-
spielen der Titel, Zufallswiedergabe,
CD-Wiederholung) aktivieren bzw. in-
aktivieren.
Einzelheiten zur Anwendung "Radio-
CD" fi nden Sie im Abschnitt "Audioanlage und Telematik" unter WIP Sound.

* Nur bei Klimaanlage

!

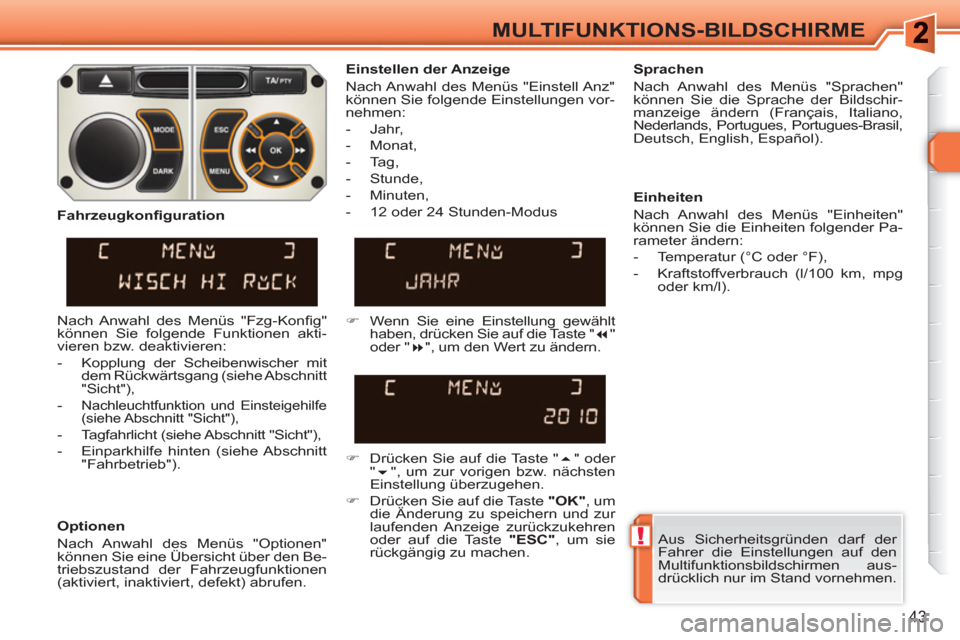

43
MULTIFUNKTIONS-BILDSCHIRME
Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen aus-
drücklich nur im Stand vornehmen.

Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:


- Jahr,

- Monat,

- Tag,

- Stunde,

- Minuten,

- 12 oder 24 Stunden-Modus
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschir-
manzeige ändern (Français, Italiano,
Nederlands, Portugues, Portugues-Brasil,
Deutsch, English, Español).

Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:


- Temperatur (°C oder °F),

- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).


)
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste "
"
oder "
", um den Wert zu ändern.

)
Drücken Sie auf die Taste "
" oder
"
", um zur vorigen bzw. nächsten
Einstellung überzugehen.

)
Drücken Sie auf die Taste "OK"
, um
die Änderung zu speichern und zur
laufenden Anzeige zurückzukehren
oder auf die Taste "ESC"
, um sie
rückgängig zu machen.



Fahrzeugkonfi guration


Optionen
Nach Anwahl des Menüs "Optionen"
können Sie eine Übersicht über den Be-
triebszustand der Fahrzeugfunktionen
(aktiviert, inaktiviert, defekt) abrufen. Nach Anwahl des Menüs "Fzg-Konfi g"
können Sie folgende Funktionen akti-
vieren bzw. deaktivieren:


- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe Abschnitt
"Sicht"),

-
Nachleuchtfunktion und Einsteigehilfe
(siehe Abschnitt "Sicht"),

- Tagfahrlicht (siehe Abschnitt "Sicht"),

- Einparkhilfe hinten (siehe Abschnitt
"Fahrbetrieb").

44
MULTIFUNKTIONS-BILDSCHIRME
MONOCHROMBILDSCHIRM C
Hauptmenü

Bildschirmanzeigen

Der Bildschirm liefert folgende Informa-
tionen:


- Uhrzeit,

- Datum,

- Außentemperatur * (blinkt bei Glatt-
eisgefahr),

- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum...),

- Audiogeräte (Radio, CD...),

- Bordcomputer (siehe Ende des
Abschnitts).
Warnmeldungen (z.B. "Abgassystem de-
fekt") oder Informationen (z.B. "Automat.
Einschalten der Scheinwerfer aktiviert")
werden gegebenenfalls vorübergehend
angezeigt. Sie können durch Druck auf
die Taste "ESC"
gelöscht werden.


Menü "Audio-
Funktionen"

Bedienungstasten

Vom Bedienfeld des WIP Sound-Sy-
stems aus können Sie:


)
durch Druck auf die Taste "MENU"

zum Hauptmenü
gelangen,

)
durch Druck auf die Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,

)
durch Druck auf die Taste "MODE"

die Grundeinstellung (Bordcomputer,
Audioquelle...) ändern,

)
durch Druck auf die Tasten "
" oder
"
" einen Einstellwert ändern,

)
durch Druck auf die Taste "OK"
Ihre
Wahl bestätigen,
oder


)
durch Druck auf die Taste "ESC"

den laufenden Vorgang abbrechen.


)
Drücken Sie auf die Taste "MENU"
,
um zum Hauptmenü
zu gelangen:


- Audio-Funktionen,

- Diagnose Fahrzeug,

- Benutzeranpassung-Konfi guration,

- Telefon (Freisprecheinrichtung).

)
Drücken Sie auf die Taste "
" oder
"
", um das gewünschte Menü
anzuwählen und bestätigen Sie
Ihre Wahl durch Druck auf die Taste
"OK"
.


* Nur bei Klimaanlage

Wenn das WIP Sound-System eingeschal-tet ist und Sie dieses Menü angewählt
haben, können Sie die Radiofunktionen
(RDS, REG, Radio Text) und die Funkti-
onen des CD-Spielers oder -Wechslers
(Anspielen der Titel, Zufallswiedergabe,
CD-Wiederholung) aktivieren bzw. inakti-
vieren.
Einzelheiten zur Anwendung "Audio-
Funktionen" fi nden Sie im Abschnitt
"Audioanlage und Telematik" unter
WIP Sound.

45
MULTIFUNKTIONS-BILDSCHIRME

Menü "Diagnose
Fahrzeug"


)
Drücken Sie auf die Taste "MENU"
,
um zum Hauptmenü zu gelangen.

)
Drücken Sie auf die Pfeile und dann
auf "

OK"
, um das Menü "

Diagnose
Fahrzeug

"
anzuwählen.

)
Wählen Sie im Menü "

Diagnose
Fahrzeug

"
die folgende Anwendung:



Warnliste
Sie gibt einen Überblick über die ak-
tiven Warnmeldungen und zeigt sie
nacheinander auf dem Multifunktions-
bildschirm an. Nach Anwahl dieses Menüs können
Sie Informationen über den Zustand
des Fahrzeugs wie z.B. das Warnmel-
dungsprotokoll abrufen.

Fahrzeugparameter defi nieren
Nach Anwahl dieses Menüs können Sie
folgende Fahrzeugfunktionen ein- bzw.
ausschalten:


- Kopplung der Scheibenwischer
mit dem Rückwärtsgang (siehe
Abschnitt "Sicht"),

- Nachleuchtfunktion und Zugangsbe-
leuchtung (siehe Abschnitt "Sicht"),

-
Ambiente Beleuchtung (siehe Abschnitt
"Sicht"),

- Taglicht (siehe Abschnitt "Sicht"),

- Einparkhilfe hinten (siehe Abschnitt
"Fahrbetrieb").


Menü
"Benutzeranpassung-
Konfiguration"
Nach Anwahl dieses Menüs haben Sie
Zugriff auf folgende Funktionen:


- Fahrzeugparameter defi nieren,

- Konfi guration Anzeige,

- Auswahl der Sprache.

!
46
MULTIFUNKTIONS-BILDSCHIRME
Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen grund-
sätzlich nur im Stand vornehmen.


Menü "Telefon"


Konfi guration der Anzeige
Nach Anwahl dieses Menüs können Sie
folgende Einstellungen vornehmen:


- Helligkeit-Video,

- Datum und Uhrzeit,

- Wahl der Einheiten.


Auswahl der Sprache
Nach Anwahl dieses Menüs können
Sie die Sprache der Bildschirmanzeige
ändern (Deutsch, English, Espanol,
Français, Italiano, Nederlands, Portugues,
Portugues-Brasil, Türkçe ** ).
Beispiel: Einstellung der Nachleucht-
dauer


)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste "OK"
, um
das gewünschte Menü anzuwählen.

)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste "OK"
,
um die Zeile "Nachleuchtfunktion"
anzuwählen.

)
Drücken Sie auf die Taste "
"
oder "
", um den gewünschten
Wert einzustellen (15, 30 oder
60 Sekunden), danach auf die Taste
"OK"
, um die Wahl zu bestätigen.


)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste "OK",
um
das Feld "OK"
anzuwählen und zu
bestätigen oder auf die Taste "ESC"
, um
die Einstellung rückgängig zu machen.



Wenn das WIP Sound-System eingeschaltet ist und Sie dieses Menü angewählt haben,
können Sie Ihre Bluetooth-Freisprechein-
richtung konfi gurieren (Anschluss), die ver-
schiedenen Telefonverzeichnisse abfragen
(Anrufl iste, Dienste...) und Ihre Gespräche
führen (abheben, aufl egen, Parallel-Anruf,
Stummschaltung...).
Einzelheiten zur Anwendung "Telefon"
fi nden Sie im Abschnitt "Audioanlage
und Telematik" unter WIP Sound.

**
Je nach Bestimmung
